結論|まず30秒でわかる答え
滑り s は、誘導電動機の回転子が回転磁界(同期速度 Ns)からどれだけ遅れているかの割合で、s=(Ns−N)/Ns(N は回転子の速度)です。止まっているとき s=1、ふつうの運転では s=0.02〜0.05(2〜5%)ほどです。回転速度は N=Ns(1−s)、同期速度は Ns=120f/p で求めます。
こんな悩みはありませんか?
- 「滑り」って何?モーターが滑るの?
- s = (Ns - N) / Ns の公式、意味がわからない...
- 滑りが0とか1とか、イメージできない
○ この記事の結論
滑りとは「回転子が回転磁界より何割遅く回っているか」を表す数値です。犬が飼い主を追いかけるイメージで、すべてが理解できます!
誘導機シリーズ(全8回)
2-1 原理 → 2-2 滑り → 2-3 比例推移 → 2-4 トルクと出力 → 2-5 等価回路 → 2-6 始動法 → 2-7 速度制御 → 2-8 単相誘導電動機
前回のおさらい
三相誘導電動機では、回転子(ロータ)は回転磁界を追いかけます。でも絶対に追いつけないんでしたね。追いついたら誘導がなくなり、力が消えてしまうから。
滑りとは?|犬と飼い主でイメージ!
滑り(すべり)を理解するには、犬と飼い主の追いかけっこをイメージするのが一番です!
滑り s=(Ns−N)/Ns は、回転磁界と回転子の速さの差の割合
飼い主と犬の関係 = 回転磁界と回転子の関係
速さの差の割合
= 滑り(s)
飼い主の速さに比べて何割遅いか
飼い主が時速10kmで走っていて、犬が時速9kmで追いかけているとします。
この場合、犬は飼い主より10%遅れていることになりますよね。
この「10%の遅れ」が滑り s = 0.1(10%)ということなんです!
滑りの公式
公式を覚えよう!
| 記号 |
意味 |
イメージ |
| s |
滑り(slip) |
遅れの割合(0〜1) |
| Ns |
同期速度 [min⁻¹] |
飼い主の速度 |
| N |
回転子の速度 [min⁻¹] |
犬の速度 |
公式を分解してみよう!
Ns − N = 飼い主と犬の速さの差
÷ Ns = 飼い主の速度で割る(割合にする)
= s = 遅れの割合!

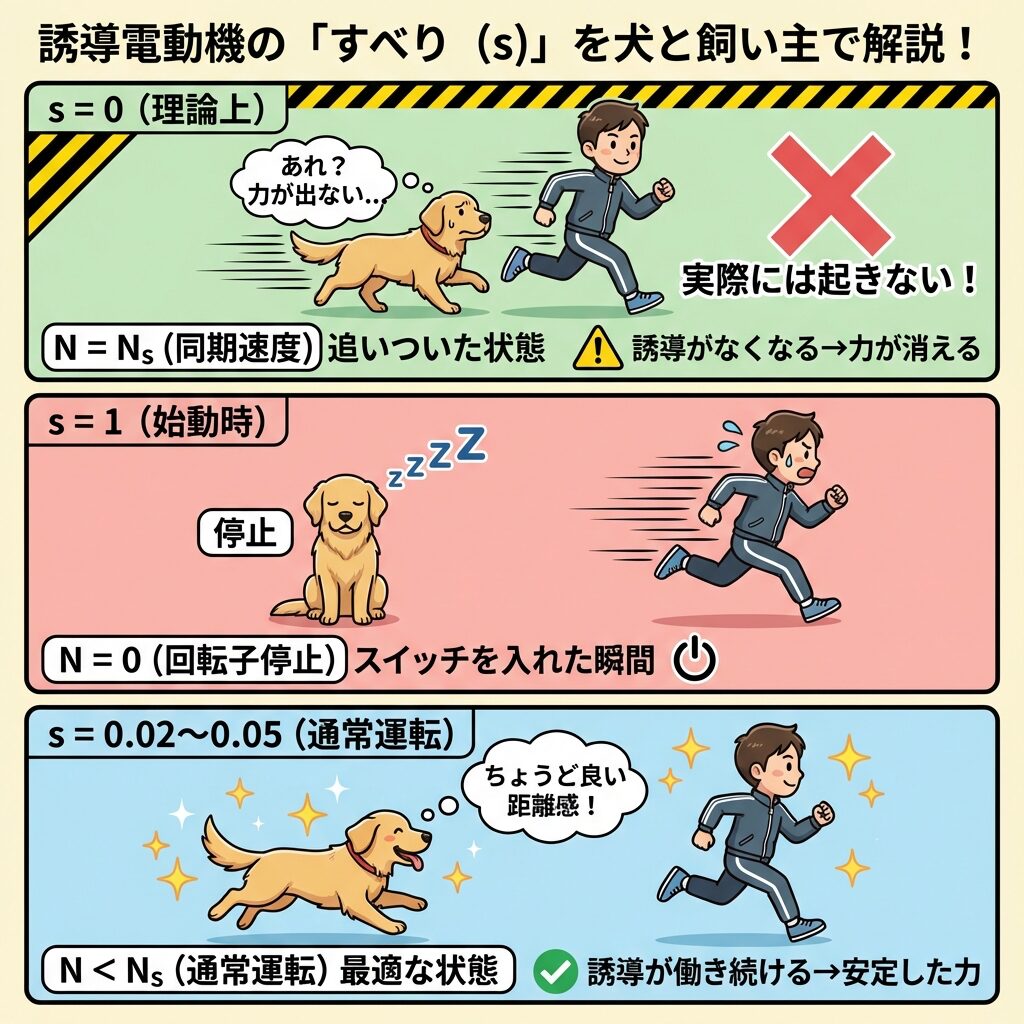

s=0・s=1・s=0.02〜0.05の3つの状態
滑りの値と意味|3つの状態を理解しよう
滑り s の値によって、モーターの状態が変わります。これを犬と飼い主でイメージしてみましょう!
① s = 0(滑りゼロ):追いついた!
N = Ns(回転子が同期速度に追いついた)
電動機として自分の力で回るかぎり、ここには届かない!
追いついたら誘導がなくなり、力が消えてしまう(外から回せば、同期速度に並んだり超えたりできる。下の「滑りの範囲」)
② s = 1(滑り100%):完全に止まっている!
N = 0(回転子が停止している)
これは始動時(スイッチを入れた瞬間)
まだ回転子が動き始めていない状態
③ s = 0.02〜0.05(通常運転):ちょっとだけ遅れて追いかけている
N ≒ Ns(ほぼ同期速度)
○ これが普通の運転状態!
2〜5%だけ遅れて安定して回転している
滑りの値まとめ
| 滑り s |
状態 |
イメージ |
| s = 0 |
同期速度(理論上) |
並走(電動機だけでは届かない) |
| s = 1 |
停止(始動時) |
犬は寝てる |
| s = 0.02〜0.05 |
通常運転 ○ |
少し後ろを追走 |
あわせて読みたい
トルクと出力の関係|P₂:P:Pc = 1:(1-s):s を完全マスター
トルクと出力の関係 P₂:P:Pc=1:(1-s):s

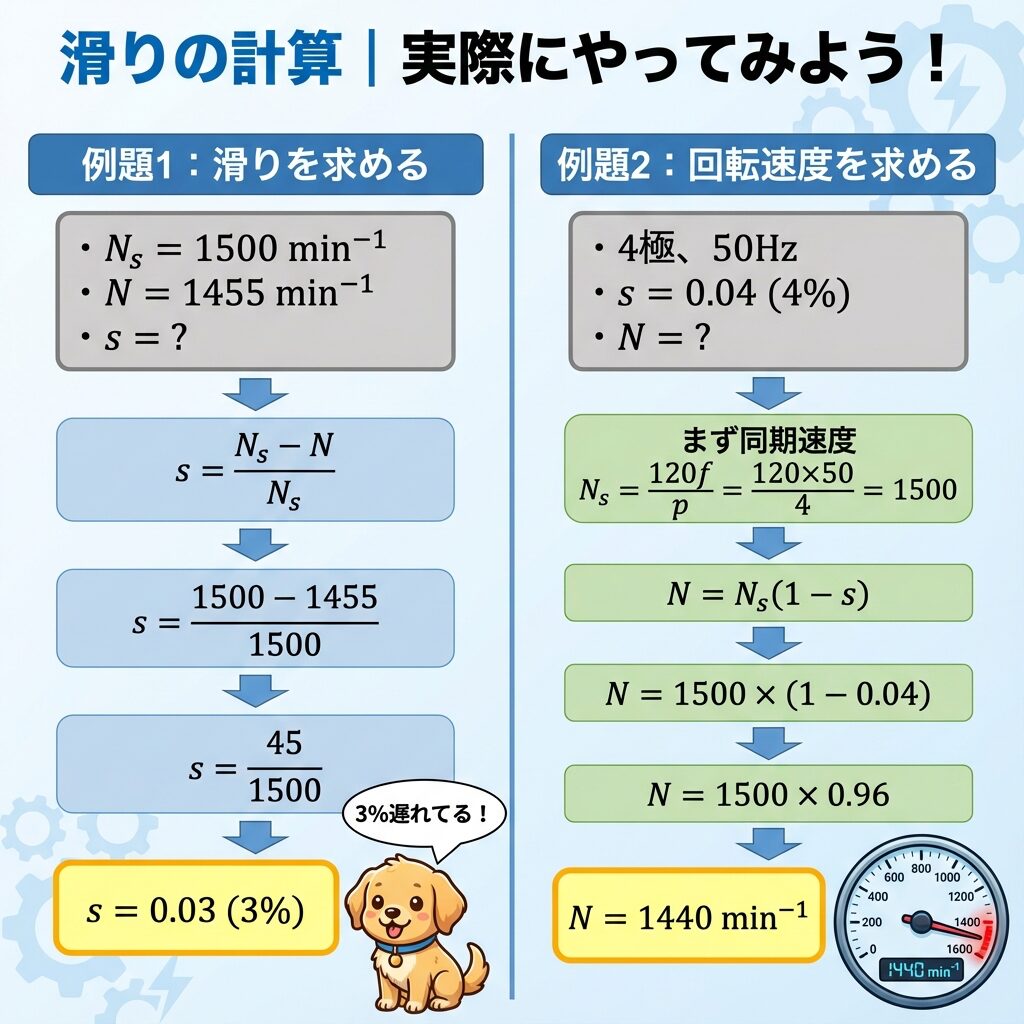

滑りと回転速度の計算例2問
計算例|実際に計算してみよう!
例題1:滑りを求める
問題
同期速度 Ns = 1500 min⁻¹ の誘導電動機が、N = 1455 min⁻¹ で回転している。滑り s を求めよ。
解答
公式に代入するだけ!
s = (Ns − N) / Ns
s = (1500 − 1455) / 1500
s = 45 / 1500
s = 0.03(3%)
ポイント:通常運転の滑りは2〜5%なので、3%は正常な運転状態ですね!
例題2:回転速度を求める
問題
4極、50Hzの誘導電動機が、滑り s = 0.04(4%)で運転している。回転子の回転速度 N を求めよ。
解答
Step 1:まず同期速度を求める
Ns = 120f / p = 120 × 50 / 4 = 1500 min⁻¹
Step 2:変形公式でNを求める
N = Ns(1 − s)
N = 1500 × (1 − 0.04)
N = 1500 × 0.96
N = 1440 min⁻¹
滑りの公式変形|これも覚えよう!
滑りの公式は、変形して使うことも多いです。
滑りの公式(3つの形)
| s = (Ns − N) / Ns |
← 滑りを求める |
| N = Ns(1 − s) |
← 回転速度を求める |
| Ns − N = s × Ns |
← 速度差を求める |
覚え方のコツ
N = Ns(1 − s) は特に重要!
「回転速度 = 同期速度 ×(1から滑りを引いたもの)」
例:滑り5%なら、同期速度の95%で回転している!
追いつくと力が消えるので滑りが必要
滑りの範囲と3つの運転|s がマイナスや1以上になるとき
滑りは0〜1の間だけではありません。回転子を外から回したり、逆向きに回る磁界をかけたりすると、範囲の外になります。令和7年度上期 問3では、三相かご形誘導機の記述の1つとして「発電運転中の滑りは負となる」(正しい記述)が出ています。
| 滑りの範囲 | 回転子の速さ | はたらき |
| 0<s<1 | 0<N<Ns(磁界より遅い) | 電動機(電気→回転の力) |
| s<0(マイナス) | N>Ns(外から回されて磁界より速い) | 誘導発電機(回転の力→電気) |
| s>1 | 磁界と逆向きに回っている | 制動機(ブレーキ。プラッギング) |
滑りで決まる回転子側の量|二次周波数・二次起電力・二次銅損
回転子から見ると、回転磁界は「Ns−N」の速さで横切っていきます。そのため、回転子側(二次側)の量は滑り s に比例します。
| 量 | 式 | 意味 |
| 二次周波数 | f₂=s f₁ | 回転子に流れる電流の周波数(滑り周波数) |
| 二次誘導起電力 | E₂s=s E₂ | 止まっているときの起電力 E₂ の s 倍 |
| 二次銅損 | Pc2=s P₂ | 二次入力 P₂ のうち、熱になる分 |
| 機械的出力 | Po=(1−s) P₂ | 二次入力 P₂ のうち、回転の力になる分 |
計算例:50Hz、4極の誘導電動機が滑り0.04で回っているとき、二次周波数は f₂=0.04×50=2Hz。二次入力が10kW なら、二次銅損は0.04×10=0.4kW、機械的出力は(1−0.04)×10=9.6kWです。
つまり回転子側の周波数・起電力・銅損は、どれも滑り s に比例する。P₂:Pc2:Po=1:s:(1−s) とセットで覚える。

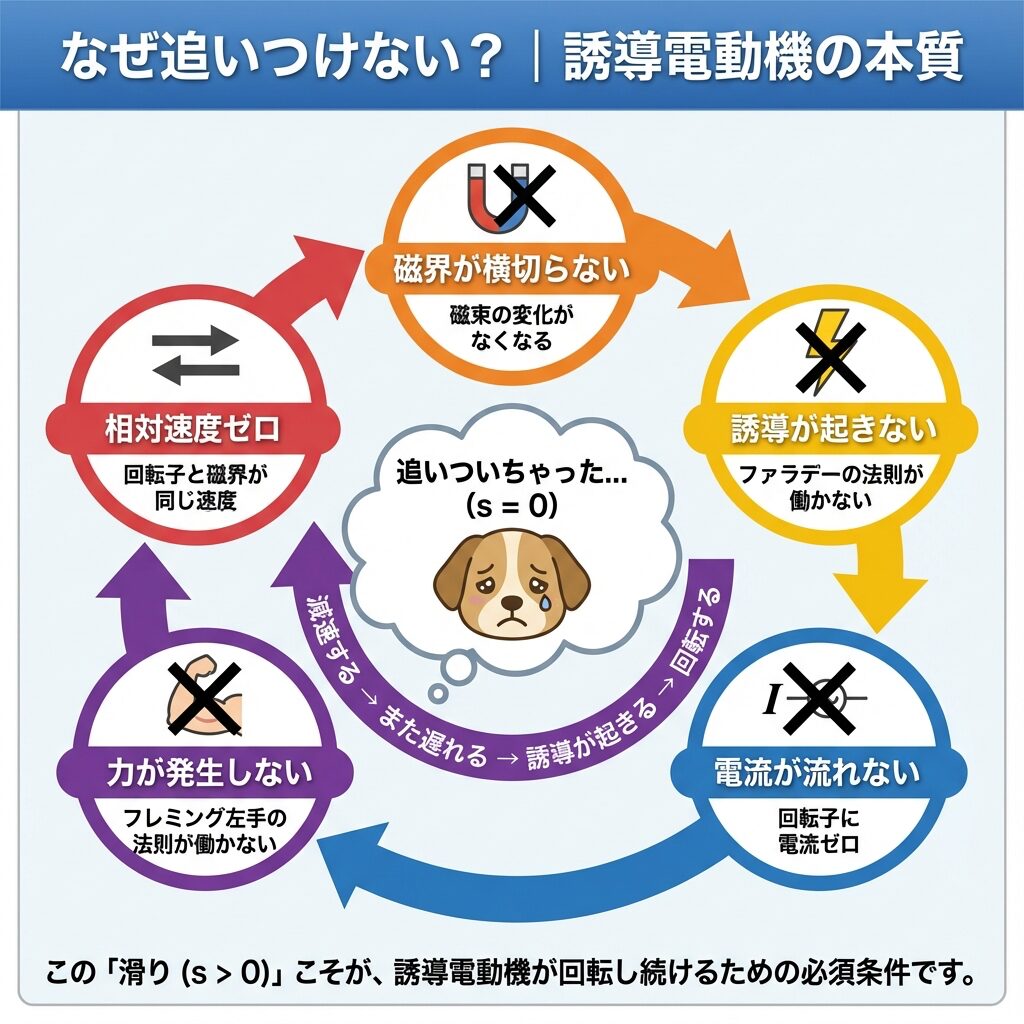

なぜ回転子は追いつけないのか?
ここで、誘導電動機の本質を深堀りしましょう。
追いついたら「誘導」がなくなる!
もし回転子が回転磁界に完全に追いついたら(s = 0になったら)、何が起きるでしょう?
追いついたら起きること(悪循環)
5
回転子が減速する → また遅れる → 誘導が起きる → 回転する...
つまり、滑りがないと誘導電動機は動けないのです!
だから「誘導」電動機!
滑りがあるからこそ電磁誘導が起き、電流が流れ、力が生まれる。滑りは誘導電動機の存在意義そのものなんです!
まとめ
これだけ覚えて帰ろう!
| 滑りとは |
回転磁界にどれだけ遅れているかの割合 |
| 公式 |
s = (Ns − N) / Ns |
| s = 0 |
同期速度(電動機だけでは届かない) |
| s = 1 |
停止(始動時) |
| 通常運転 |
s = 0.02〜0.05(2〜5%) |
滑りのまとめ:式と、s の値の範囲(発電機・電動機・制動)
よくある質問
Q. 誘導電動機の滑りとは?
A. 回転子の速さが同期速度からどれだけ遅れているかの割合です。s=(Ns−N)/Ns で、ふつうの運転では0.02〜0.05ほどです。
Q. 滑りが1のときはどんな状態?
A. 回転子が止まっている状態(N=0)です。電源を入れた瞬間の始動時がこれにあたり、二次側の周波数は電源と同じになります。
Q. 滑りがマイナスになるのはどんなとき?
A. 回転子が外から回されて、同期速度より速く回っているときです。このとき誘導機は電動機ではなく発電機としてはたらきます。
