こんな疑問、ありませんか?
- 単相誘導電動機って、三相と何が違うの?
- なぜコンデンサが必要なの?
- 「始動形」と「運転形」の違いがわからない…
○ この記事でスッキリ解決!
「縄跳びを回す」「背中を押す」など身近な例えで、単相モーターのしくみを完全マスターできます!
この記事の結論(先に知っておこう!)
単相誘導電動機はそのままでは回転できません。なぜなら「回転磁界」が作れないから。そこでコンデンサなどを使って、疑似的に回転磁界を作り出して始動させます。家庭の扇風機や洗濯機に使われている身近なモーターです!
そもそも「単相」と「三相」の違いって?
まず、三相と単相の違いをイメージで理解しましょう。
三相交流
3人で縄跳びを回す
タイミングをずらして回すから
勝手に回転磁界ができる!
単相交流
1人で縄跳びを振る
前後に振るだけで…
回転磁界ができない!
単相の大問題
単相交流だけでは「交番磁界」しかできません。
交番磁界=磁石がN⇔Sと往復するだけ。回転しない!
この記事でくわしく見る3つの種類(主な種類は5つ)
おすすめの本
「単相誘導電動機|コンデンサ始動形・運転形」を試験の得点につなげるなら、機械科目の教科書で前後の単元とあわせて押さえておくと安心です。TAC出版『みんなが欲しかった!』シリーズの、電験三種「機械」の教科書と問題集です。フルカラーの教科書に重要な過去問が付いています。
¥3,520 (2026/02/24 07:37時点 | Amazon調べ)
ポチップ
交番磁界と回転磁界|イメージで理解!
交番磁界とは?
単相交流で作られる磁界は「交番磁界」といいます。
N → S → N → S → N …
同じ場所で極性が入れ替わるだけ
まるでシーソーのように往復するイメージ
これを分解すると、実は2つの回転磁界の合成だとわかります!
ポイント:2つの回転磁界が打ち消し合うから、止まっているモーターは動き出せません。でもどちらかを強くすれば回転できる!それがコンデンサの役割です。

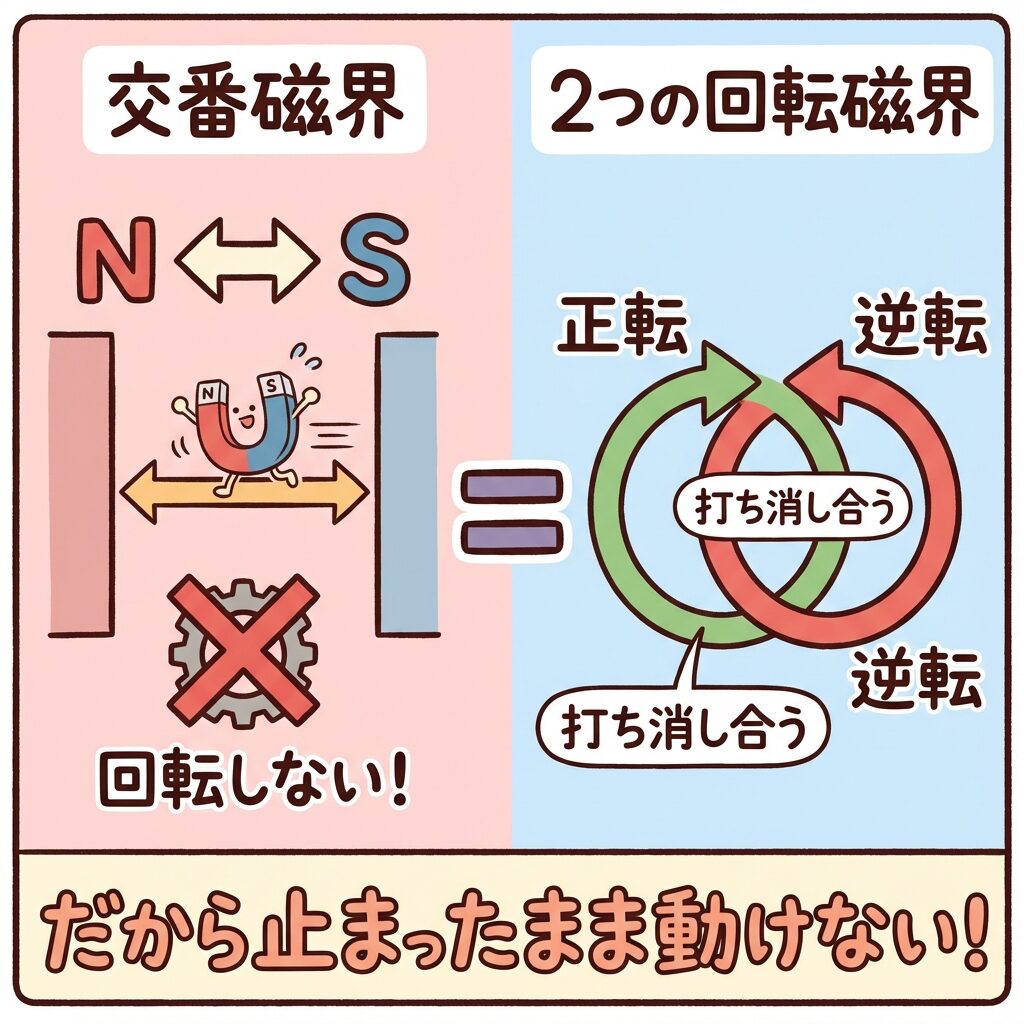

交番磁界は2つの回転磁界が打ち消し合う
なぜ単相モーターは自分で回れないの?
止まっているブランコを想像してください。
これが単相モーターの状態です。正転と逆転の力が同じだから、止まったまま。
○ 解決策
最初にどちらかの方向に「背中を押して」あげれば、
そのまま回り続ける!
この「背中を押す」役割をするのが、補助巻線とコンデンサです!
前後から押されると動けない:一方に押せばOK
おすすめの本
コイルが1つだけでは磁界が回らない理由を、下のショート動画でも見られます。
電験三種の試験でどう問われるかは、過去問で確かめるのがいちばんの近道です。電験三種の過去10年分の試験問題をまとめた過去問題集です(2026年度版)。
楽天Kobo電子書籍ストア
¥3,080 (2026/10/24 12:31時点 | Amazon調べ)
ポチップ
コンデンサの魔法|位相をずらして回転磁界を作る!
なぜコンデンサで回転できるの?
コンデンサには「電流の位相を90°進める」という性質があります。
この2つの電流が90°ずれた状態で磁界を作ると…
回転磁界ができる!
三相交流と同じように、
疑似的な回転磁界が生まれます

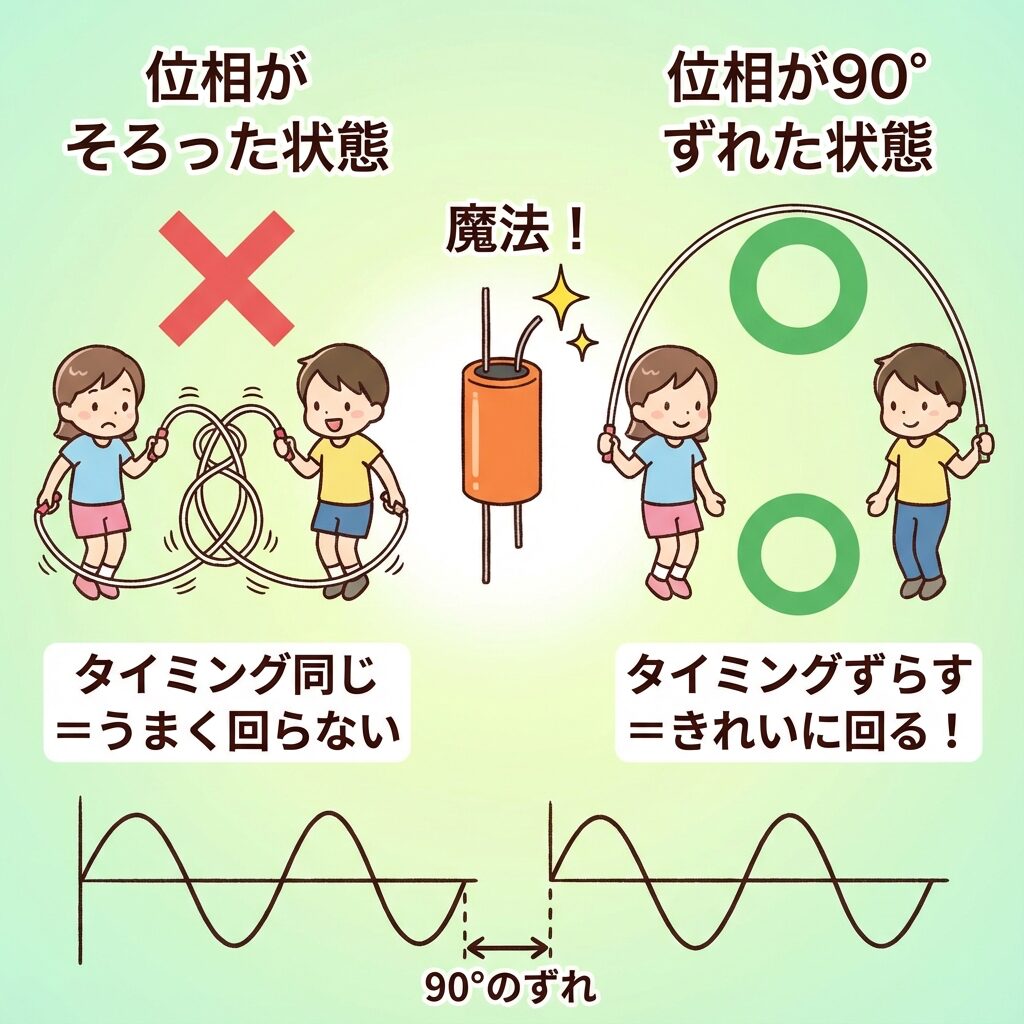

縄跳びでイメージしよう!
1人で縄跳びを回すのは大変…
でも「もう1人がタイミングをずらして手伝ってくれたら?」
→ きれいに回せる!これがコンデンサの役割です。
コンデンサで位相を90°ずらすと回り出す
単相誘導電動機の主な種類
単相誘導電動機は始動のしかたで、分相始動形・コンデンサ始動形・コンデンサ運転形・くま取りコイル形・反発始動形などに分かれます。下の表は、この記事でくわしく見る3つです。
| 種類 |
特徴 |
使用例 |
イメージ |
| ①コンデンサ始動形 |
始動時のみコンデンサ使用 |
エアコン、冷蔵庫 |
スタートダッシュ |
| ②コンデンサ運転形 |
運転中もコンデンサ使用 |
扇風機、換気扇 |
ずっとサポート |
| ③反発始動形 |
ブラシで始動トルクを得る |
大型機器(現在は少ない) |
パワフル始動 |
このほか、補助巻線を細い線で巻いて抵抗を大きくし、コンデンサを使わずに電流の位相をずらす分相始動形(回り出したら遠心力スイッチで補助巻線を切り離す)と、磁極の一部に短絡したコイル(くま取りコイル)を巻いて磁束の変化を遅らせるくま取りコイル形があります。くま取りコイル形は構造が簡単ですが、始動トルクと効率は小さめです。
①コンデンサ始動形|スタートダッシュ型
しくみ
コンデンサ始動形は、始動時だけコンデンサを使うタイプです。

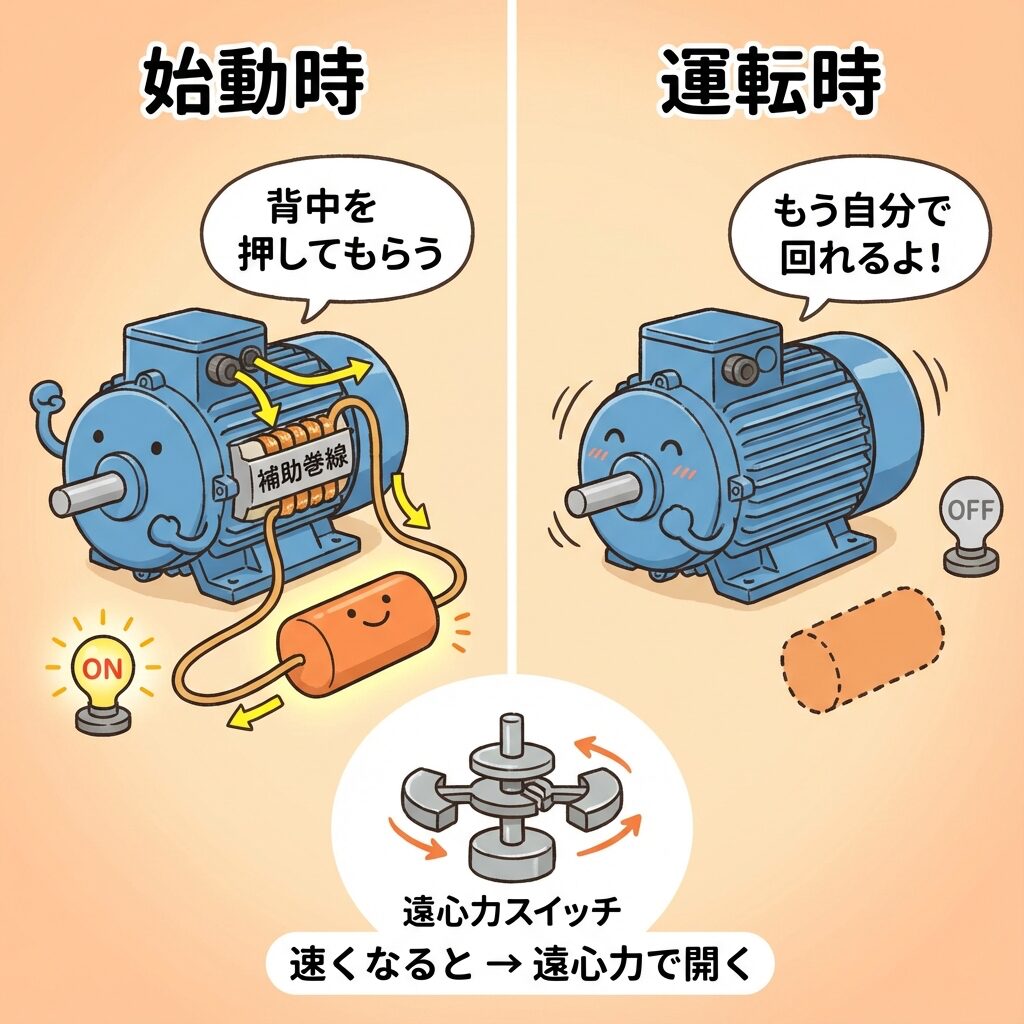

⏱ 始動時
ON
コンデンサ接続
補助巻線に電流が流れる
運転時
OFF
コンデンサ切り離し
主巻線だけで回転
自転車でイメージ!
坂道を登るとき、最初だけ友達に背中を押してもらう。
動き出したら自分の力だけで登れる!
→ これがコンデンサ始動形の発想です。
遠心力スイッチ
「いつコンデンサを切り離すの?」→ 遠心力スイッチが自動で判断!
定格速度の70〜80%
スイッチOFF
(コンデンサ切り離し)
回転速度が上がると遠心力でスイッチが開く!
あわせて読みたい
誘導機完全攻略ロードマップ|「回転磁界が意味不明」な初心者が8ステップで得点源にする学習順序ガイド
誘導機完全攻略ロードマップ
始動形は遠心力スイッチでコンデンサを切り離す
②コンデンサ運転形|ずっとサポート型
しくみ
コンデンサ運転形は、始動から運転までずっとコンデンサを使うタイプです。

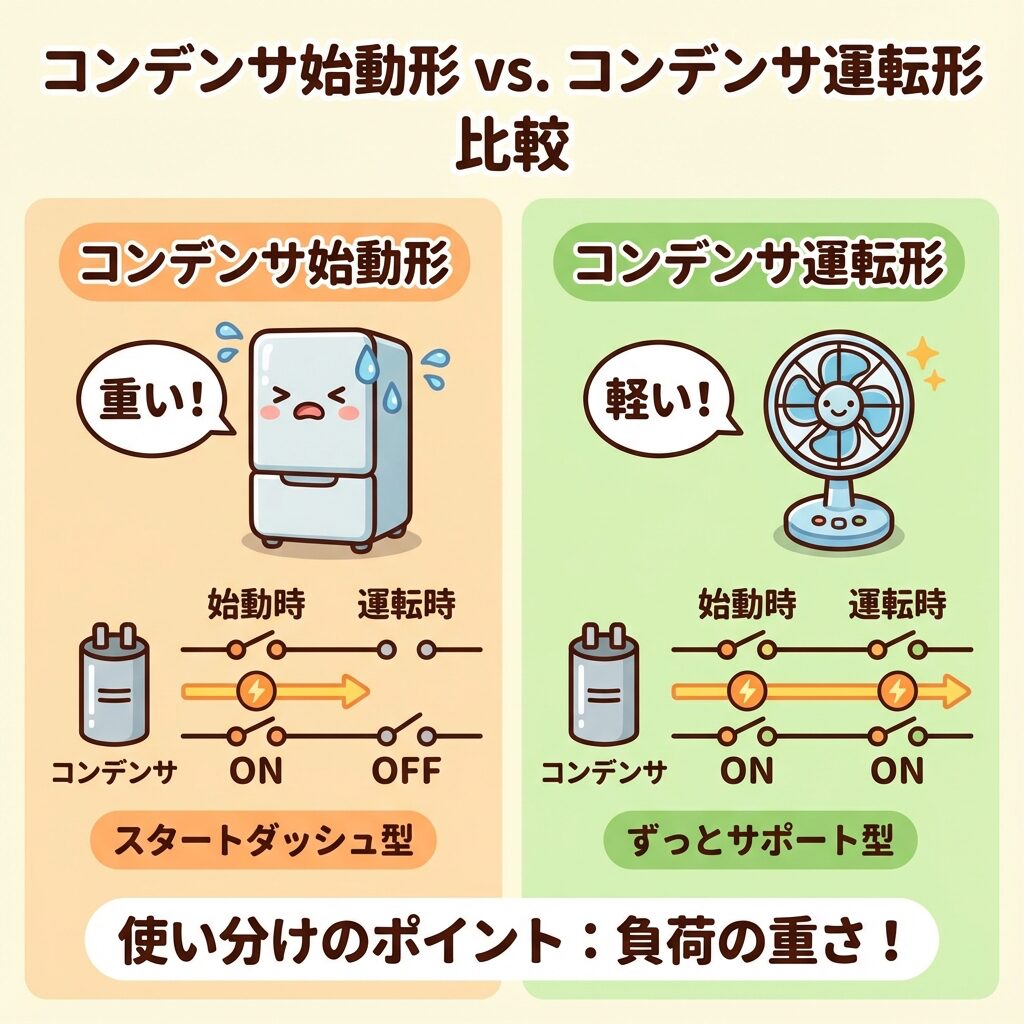

始動形と運転形の比較
| 比較項目 |
コンデンサ始動形 |
コンデンサ運転形 |
| コンデンサ |
始動時のみ |
常時使用 |
| 始動トルク |
◎ 大きい |
○ やや小さい |
| 運転効率 |
○ 普通 |
◎ 良い |
| 構造 |
やや複雑(スイッチあり) |
シンプル |
| 用途例 |
エアコン、冷蔵庫 |
扇風機、換気扇 |
覚え方:「始動形」は重い負荷(冷蔵庫のコンプレッサーなど)を動かすので、始動時に大きな力が必要。「運転形」は軽い負荷(扇風機の羽根など)なので、ずっとコンデンサで安定運転。
始動形はスタートダッシュ、運転形はずっとサポート
③反発始動形|パワフル始動型
しくみ
反発始動形は、ブラシ(刷子)を使って始動トルクを得るタイプです。
回転子(ローター)に整流子とブラシがついていて、
始動時に大きなトルクを発生させます。
⏱ 始動時
ブラシが整流子に接触
反発トルクで回転開始
現在はあまり使われない
ブラシは摩耗するため、メンテナンスが必要。
現在はコンデンサ型やインバータ制御が主流です。
試験では「反発始動形=ブラシを使う」と覚えておけばOK!
身近な単相モーター
単相誘導電動機は、私たちの生活のあちこちで活躍しています!
ポイント:家庭のコンセントは単相100Vなので、家電製品には単相モーターが使われています。工場など大きな電力が必要な場所では三相200Vを使います。
身の回りの単相モーター
まとめ|試験で覚えるべきポイント
単相誘導電動機の重要ポイント
単相では回転磁界ができない
交番磁界=正転と逆転が打ち消し合う → 止まったまま動けない
コンデンサで位相を90°ずらす
補助巻線の電流を進ませる → 疑似的な回転磁界ができる!
この記事の3つの種類を区別しよう
①コンデンサ始動形:始動時だけコンデンサ(冷蔵庫など)
②コンデンサ運転形:常時コンデンサ(扇風機など)
③反発始動形:ブラシを使用(現在は少ない)
(ほかに分相始動形・くま取りコイル形がある)
試験での出題ポイント
・「単相で回転磁界ができない理由」→ 交番磁界だから
・「コンデンサの役割」→ 位相を90°進めて回転磁界を作る
・「遠心力スイッチ」→ コンデンサ始動形で使用
・「ブラシを使う」→ 反発始動形
