MOSFETとは?仕組みと使い方、BJTとの違いをやさしく図解|損失の計算ツール付き

MOSFETとは何かを表すアイキャッチ。センサーで開く自動ドアのように、ゲートの電圧で電流をオン・オフする

※本記事にはプロモーション(広告)が含まれています。

お悩み
こんなふうに思っていませんか?
  • MOSFETとは何か、BJTとどう違うのかあいまい
  • 「電圧駆動」と「電流駆動」の違いがピンとこない
  • データシートのVth・Rds(on)・Qgの意味を知りたい
この記事でわかること
  • MOSFETの構造と、チャネルができてオンする仕組み
  • BJTとの違い、nチャネルとpチャネル
  • しきい値電圧・オン抵抗・ゲート電荷・ボディダイオード
  • スイッチとしての使い方と、損失の計算ツール
結論|まず30秒でわかる答え

MOSFETとは(金属酸化膜半導体電界効果トランジスタ)、ゲートにかける電圧でドレインとソースのあいだの電流をオン・オフする半導体素子です。ゲートとチャネルのあいだが薄い酸化膜で絶縁されているので、ゲートにはふだんほとんど電流が流れず(電圧駆動)、多数キャリア(nチャネルなら電子)だけで電流を運ぶので速く切りかえられます。スイッチング電源やモーターのインバータ、パソコンのCPUまで、いちばん多く使われているトランジスタです。

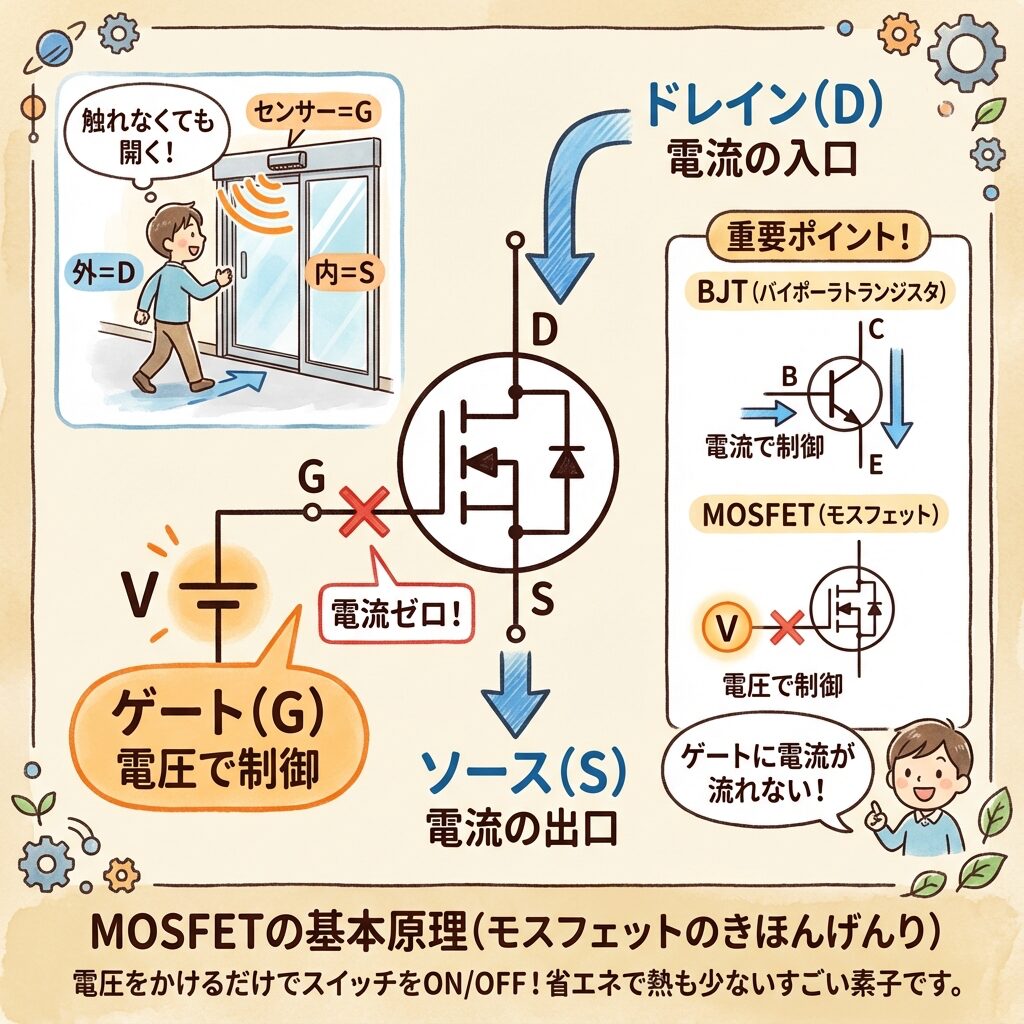

MOSFETとは何かを表すアイキャッチ。センサーで開く自動ドアのように、ゲートの電圧で電流をオン・オフする
ゲートの電圧で電流をオン・オフするMOSFET

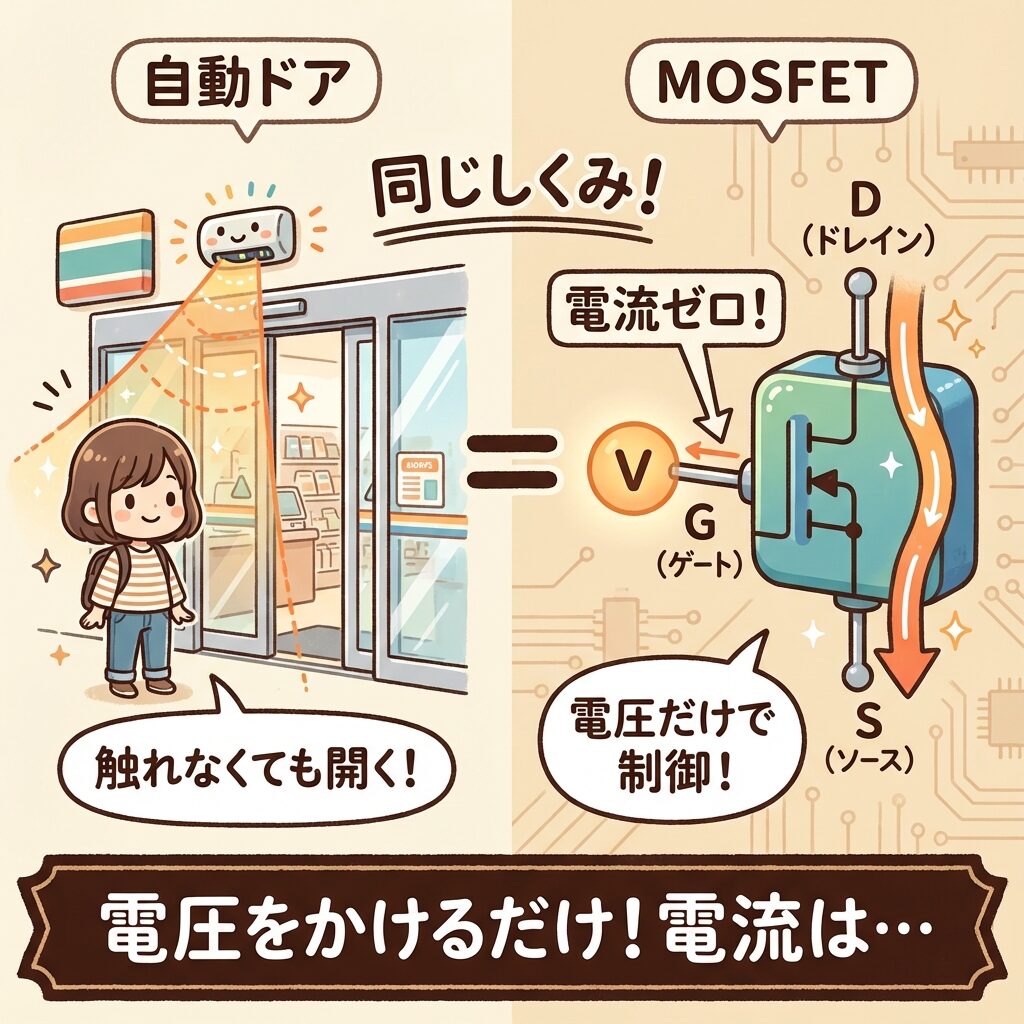

MOSFETとは?「電圧で開く自動ドア」

MOSFETは、センサーの前に立つだけで開く自動ドアのような部品です。ゲートに電圧をかけるだけで、ドレインとソースのあいだに電流が流れます。

端子役割(nチャネル)自動ドアではBJTでは
ゲート(G)オン・オフを決める電圧をかけるセンサーベース
ドレイン(D)電流が入るドアの外側コレクタ
ソース(S)電流が出る(ゲート電圧の基準)ドアの内側エミッタ

名前は Metal Oxide Semiconductor Field Effect Transistor の頭文字です。金属(ゲート)・酸化膜・半導体の3層の構造で、電界の効果で電流を制御するトランジスタ、という意味です。

FET(電界効果トランジスタ)とは?接合形・MOS形の種類と動作原理を図解
あわせて読みたい
FET(電界効果トランジスタ)とは?接合形・MOS形の種類と動作原理を図解

FETとは?接合形とMOS形の違い

MOSFETの3つの端子(nチャネル)と自動ドアD(ドレイン)S(ソース)G(ゲート)電流D→SVGS:ソースを基準にしたゲートの電圧G ゲート = センサーオン・オフを決める電圧をかける。VGSがしきい値Vthを超えると「ドアが開く」D ドレイン = ドアの外電流が入る側(負荷を通って電源の+につながる)S ソース = ドアの内電流が出る側(GNDにつなぐ)。ゲートの電圧の基準ゲートには電圧をかけるだけで、オンの間ゲートに電流は流れ続けない(電圧駆動)。電流は D→S、電子はその逆の S→D に動く。記号のチャネルが3つに分かれているのは、VGS=0Vではオフのエンハンスメント形のしるし。
ゲート・ドレイン・ソースを自動ドアにたとえる(nチャネル:電流はD→S)

MOSFETの仕組み|ゲート電圧で「電子の通り道」ができる

nチャネルMOSFETでは、ゲートにプラスの電圧をかけると、酸化膜の下に電子が集まって、ドレインとソースをつなぐ通り道(チャネル)ができます。

ゲート電圧中で起きること状態
0V(しきい値より低い)p形の層がドレインとソースのn形のあいだをふさいでいるオフ
しきい値電圧Vthを超えるプラスの電圧に引かれて、酸化膜の下に電子が集まりnチャネルができるオンし始める
十分に高い(例:10V)チャネルが太くなり、抵抗が小さくなるしっかりオン(オン抵抗Rds(on))

ゲートは酸化膜で絶縁されているので、オンしている間もゲートに電流は流れ続けません。ここがベースに電流を流し続ける必要があるBJTとの大きな違いです。ただし、ゲートと中の半導体のあいだはコンデンサになっていて、オン・オフのたびにこれを充電・放電する電流が流れます。

ダイオードとは?仕組み・種類・使い方を図解|LED抵抗の計算ツール付き
あわせて読みたい
ダイオードとは?仕組み・種類・使い方を図解|LED抵抗の計算ツール付き

ダイオードとpn接合の基本

ゲートの電圧で電子の通り道(チャネル)ができるVGS=0V(しきい値より低い)p形n+n+ゲートSGDチャネルなし → オフVGS=10V(しきい値より高い)p形n+n+ゲートSGD青:電子 S→D 赤:電流 D→Sチャネルができる → オンDに+の電圧(VDS)をかけた状態。ゲートと半導体のあいだの黄色の膜が酸化膜。ゲートの+の電圧に引かれて、酸化膜のすぐ下に電子が集まりn形の通り道ができる。電子はS→Dへ動き、電流の向きはその逆のD→S。ゲートは酸化膜で絶縁されているので、オンの間ゲートに電流は流れ続けない。
ゲートに電圧をかけるとチャネルができてオン(電子はS→D、電流はD→S)

BJTとの違い|電圧駆動と電流駆動

比べる点BJT(バイポーラトランジスタ)MOSFET
制御のしかたベースに電流を流す(電流駆動)ゲートに電圧をかける(電圧駆動)
オン中の制御の電流流し続けるほぼゼロ(切りかえの瞬間だけ流れる)
電流を運ぶもの電子と正孔の両方(少数キャリアも使う)多数キャリアだけ(nチャネルなら電子)
切りかえの速さたまった少数キャリアが消えるのを待つのでおそいキャリアの蓄積がないので速い
オンのときの電圧降下ほぼ一定(VCE(sat))電流×オン抵抗(小電流ならとても小さい)
POINT|試験で問われる2つ

「MOSFETは電圧駆動、BJTは電流駆動」と、「MOSFETは多数キャリアだけで動くので高速スイッチングに向く」。電験三種では、令和2年度 機械 問10で「パワーMOSFETは電流駆動形であり、キャリア蓄積効果がある」が誤りの記述(正解)として出題され、令和5年度上期 機械 問10にも「電圧駆動形」「ユニポーラデバイス」の記述が並びました。

トランジスタ(BJT)とは?「蛇口」で電流を自在にコントロール!
あわせて読みたい
トランジスタ(BJT)とは?「蛇口」で電流を自在にコントロール!

トランジスタ(BJT)とは?蛇口のたとえ

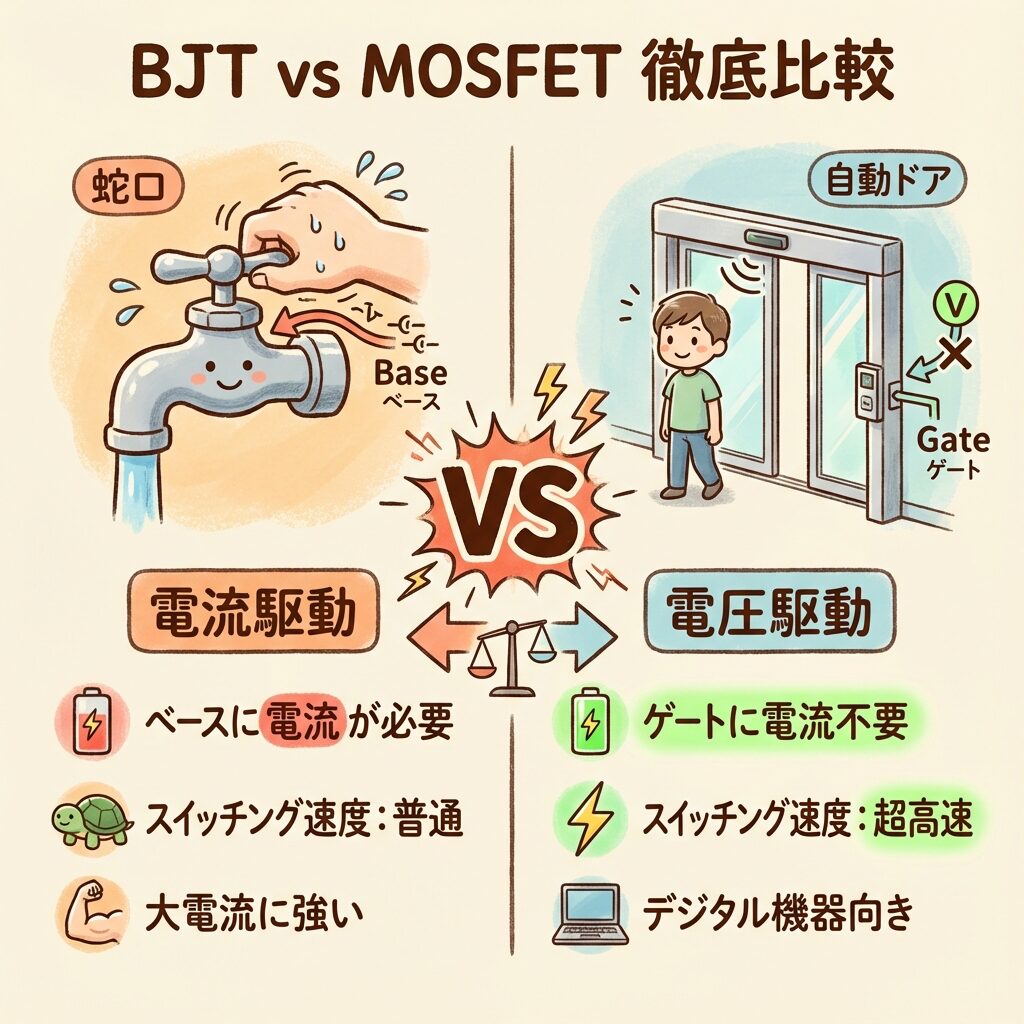

BJTとMOSFETの違いの図。BJTは蛇口のように電流を流し続ける電流駆動、MOSFETは自動ドアのような電圧駆動で多数キャリアだけで動くので速い
BJTは電流駆動、MOSFETは電圧駆動

データシートで見る4つの特性と損失の計算

特性意味見るポイント
しきい値電圧 Vthオンし始めるゲート電圧(多くは1〜4V)Vthでは十分にオンしない。Rds(on)が規定されたVgs(10Vや4.5V)で駆動する
オン抵抗 Rds(on)オンしているときのドレイン・ソース間の抵抗導通損失 I²×Rds(on)。温度が上がると大きくなる
ゲート電荷 Qgオンにするためにゲートに入れる電荷駆動回路の電流と電力が決まる
ボディダイオード構造上できる、ソース→ドレイン向きのダイオード逆向きの電流は止められない。インバータでは還流に使う

MOSFETの損失の計算ツール

入力すると、その場で計算し直します。入力した数字は画面の中で計算するだけで、どこにも送信されません。

はじめの例では、Rds(on)10mΩに10Aを半分の時間流すと導通損失は0.5Wです。ゲートの駆動電力は0.05Wと小さいものの、50nsで切りかえるにはゲートに一瞬1Aもの電流を流す必要があります。「電圧駆動だから電流はいらない」は、オンしている間だけの話です。

スイッチング損失とは?導通損失との違いとMOSFETでのざっくり計算
あわせて読みたい
スイッチング損失とは?導通損失との違いとMOSFETでのざっくり計算

スイッチング損失と導通損失のざっくり計算

ゲート駆動回路とは?|MOSFETを「素早く確実にON/OFF」するための仕組みを基礎から解説
あわせて読みたい
ゲート駆動回路とは?|MOSFETを「素早く確実にON/OFF」するための仕組みを基礎から解説

MOSFETを素早く確実に動かすゲート駆動回路

MOSFETのデータシートで見る4つの特性の図。Vthはオンし始める電圧、Rds(on)はオンの抵抗、Qgはゲートに入れる電荷、ボディダイオードで逆向きの電流は止まらない
データシートで見る4つの特性:Vth・Rds(on)・Qg・ボディダイオード

nチャネルとpチャネル、スイッチとしての使い方

種類オンにするゲート電圧(ソース基準)電流の向き特徴
nチャネルプラスドレイン→ソース電子で動くのでオン抵抗が小さい。よく使う
pチャネルマイナスソース→ドレイン正孔で動くので同じ大きさならオン抵抗が大きい。電源側のスイッチに便利

いちばん基本の使い方|ローサイドスイッチ

負荷(LEDやモーター、リレー)を電源とドレインのあいだにつなぎ、ソースをGNDにつなぎます。マイコンの出力でゲートに電圧をかけるとオンして、負荷に電流が流れます。ゲートとマイコンのあいだに数十〜数百Ωの抵抗、ゲートとソースのあいだに10kΩほどの抵抗(マイコンがリセット中でもオフに保つ)を入れるのが基本です。コイルの負荷なら、逆起電力を逃がすダイオードを負荷と並列に入れます。

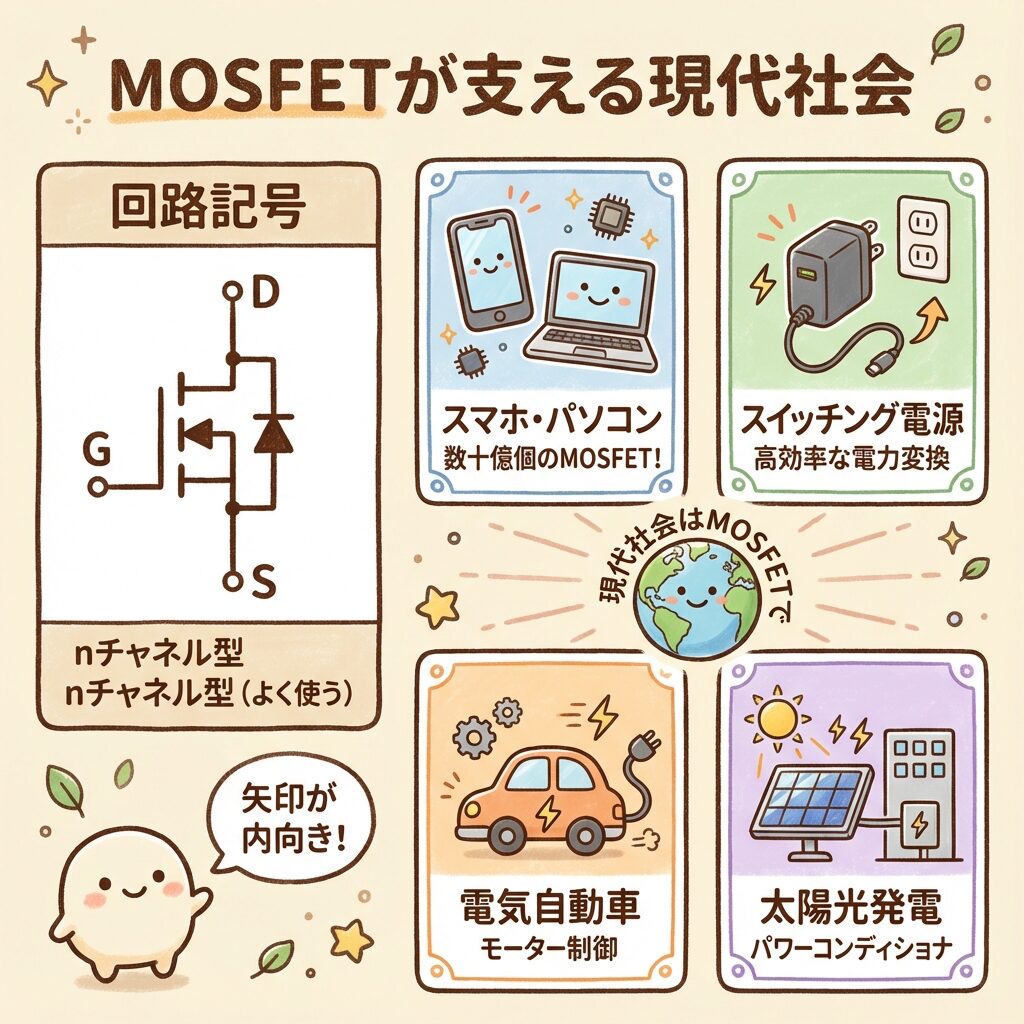

使われる所役割
スマホ・パソコンのCPUやメモリとても小さなMOSFETが何十億個も入り、計算をする
ACアダプター・DC-DCコンバータ高い周波数で切りかえて効率よく電圧を変える
モーターの駆動インバータでモーターの速さを変える(大電力ではIGBTも)
IGBTとMOSFETの違いと使い分け|損失計算と選定フローチャートで即決する
あわせて読みたい
IGBTとMOSFETの違いと使い分け|損失計算と選定フローチャートで即決する

IGBTとMOSFETの違いと使い分け

MOSFETのローサイドスイッチの図。電源と負荷のあとにMOSFETを置き、マイコンからゲート抵抗を通して駆動する。ゲートとソースのあいだに10kΩ、モーターに逆起電力用のダイオード
マイコンで駆動するローサイドスイッチの回路

MOSFETでよくある間違い

よくある間違い正しい考え方
ゲートには電流がまったく流れない切りかえのたびにゲートの容量を充放電する電流が流れる
Vthをかければ十分オンするVthはオンし始める電圧。Rds(on)が決められたVgsで駆動する
3.3Vのマイコンでどれでも動かせる10V駆動の品種は3.3Vでは十分にオンせず、オン抵抗が大きいまま発熱する。ロジックレベル品を選ぶ
オフなら逆向きの電流も止まるボディダイオードを通って逆向きには流れる
ゲートを何もつながずに放っておく静電気などで勝手にオンしたり壊れたりする。ゲート・ソース間に抵抗を入れる
MOSFETのよくある間違いの図。ゲート電流は切りかえで流れる、規定のVgsで駆動する、3.3Vならロジックレベル品、オフでもボディダイオードで逆向きに流れる
MOSFETで起きやすい4つの間違い

よくある質問

Q. MOSFETとは簡単にいうと?

A. ゲートにかける電圧で、ドレインとソースのあいだの電流をオン・オフする電圧駆動のトランジスタです。

Q. MOSFETとBJTの違いは?

A. MOSFETは電圧駆動で多数キャリアだけで動き速く、BJTは電流駆動で少数キャリアも使うので切りかえがおそめです。

Q. MOSFETはなぜ高速?

A. 電子など多数キャリアだけで電流を運び、BJTのように少数キャリアがたまって消えるのを待つ時間がないからです。

Q. オン抵抗とは?

A. オンしているときのドレインとソースのあいだの抵抗です。小さいほど発熱(I²×Rds(on))が少なくなります。

Q. nチャネルとpチャネルの違いは?

A. nチャネルはプラスのゲート電圧でオンし電子で動き、pチャネルはマイナスでオンし正孔で動きます。よく使うのはnです。

Q. ボディダイオードとは?

A. MOSFETの構造上できる、ソースからドレイン向きのダイオードです。オフでも逆向きの電流はここを流れます。

まとめ
  • MOSFETはゲート電圧でオン・オフする電圧駆動のトランジスタ
  • ゲート電圧でチャネル(電子の通り道)ができてオンする
  • 多数キャリアだけで動くので速い。BJTは電流駆動
  • データシートはVth・Rds(on)・Qg・ボディダイオードを見る
  • 導通損失はI²×Rds(on)。切りかえにはゲート電流が要る
  • よく使うのはnチャネル。基本はローサイドスイッチ
MOSFETの要点D(ドレイン)S(ソース)G(ゲート)ボディダイオード(S→D向き)nチャネル・エンハンスメント形電圧駆動ゲートに電圧をかけてオン・オフ。ゲートに電流が要るのは切りかえの瞬間だけVGS>Vth でチャネル → オンしきい値を超えると、酸化膜の下に電子の通り道ができる多数キャリアだけで動くので速い少数キャリアがたまらないので、BJTより速く切りかえられる損失=導通損失+スイッチング損失導通損失=I²×Rds(on)×オンの割合(例:10A・10mΩ・50%で0.5W)。切りかえの瞬間の損失は別に足す
MOSFETの要点:損失は導通損失(I²×Rds(on)×オンの割合)とスイッチング損失の和
