同期電動機の特徴とV曲線｜力率改善と同期調相機を完全図解

ここまでの同期機シリーズ（第1回〜第4回）は、すべて「同期発電機」の話でした。

第5回からは「同期電動機」──つまり、モータとしての同期機を扱います。

同期電動機は、電験三種の正誤問題で毎回のように出る超頻出テーマです。特に「V曲線」と「力率改善」は暗記だけでは太刀打ちできない問題が出ます。

でも安心してください。V曲線の本質は「界磁電流の蛇口をひねると、電機子電流の流れ方が変わる」──これだけです。前回までのベクトル図を知っていれば、理屈もスルスル理解できます。

同期電動機とは？──「速度が変わらないモータ」

同期電動機は、名前の通り「回転速度が電源周波数に同期（完全一致）するモータ」です。

第1回で学んだ同期速度の式を思い出してください。

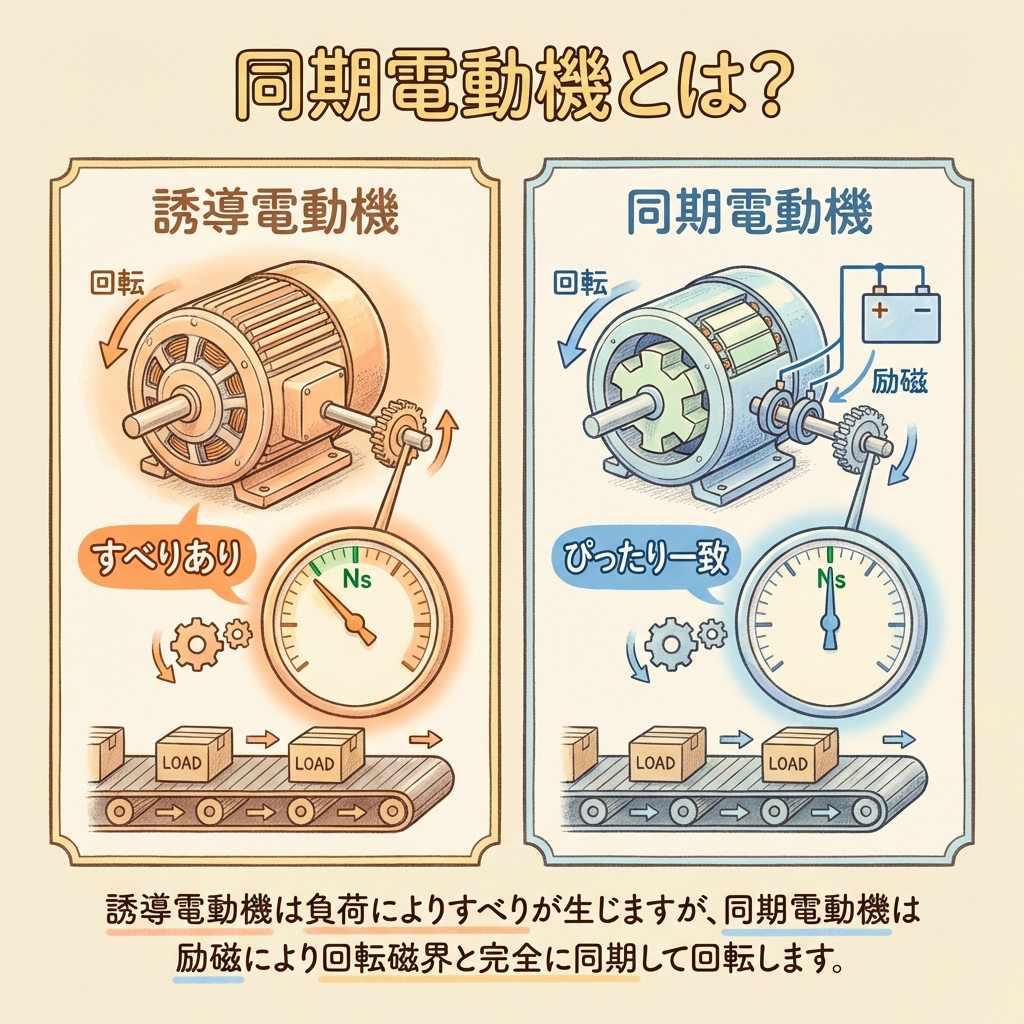

誘導電動機との比較──3つの決定的な違い

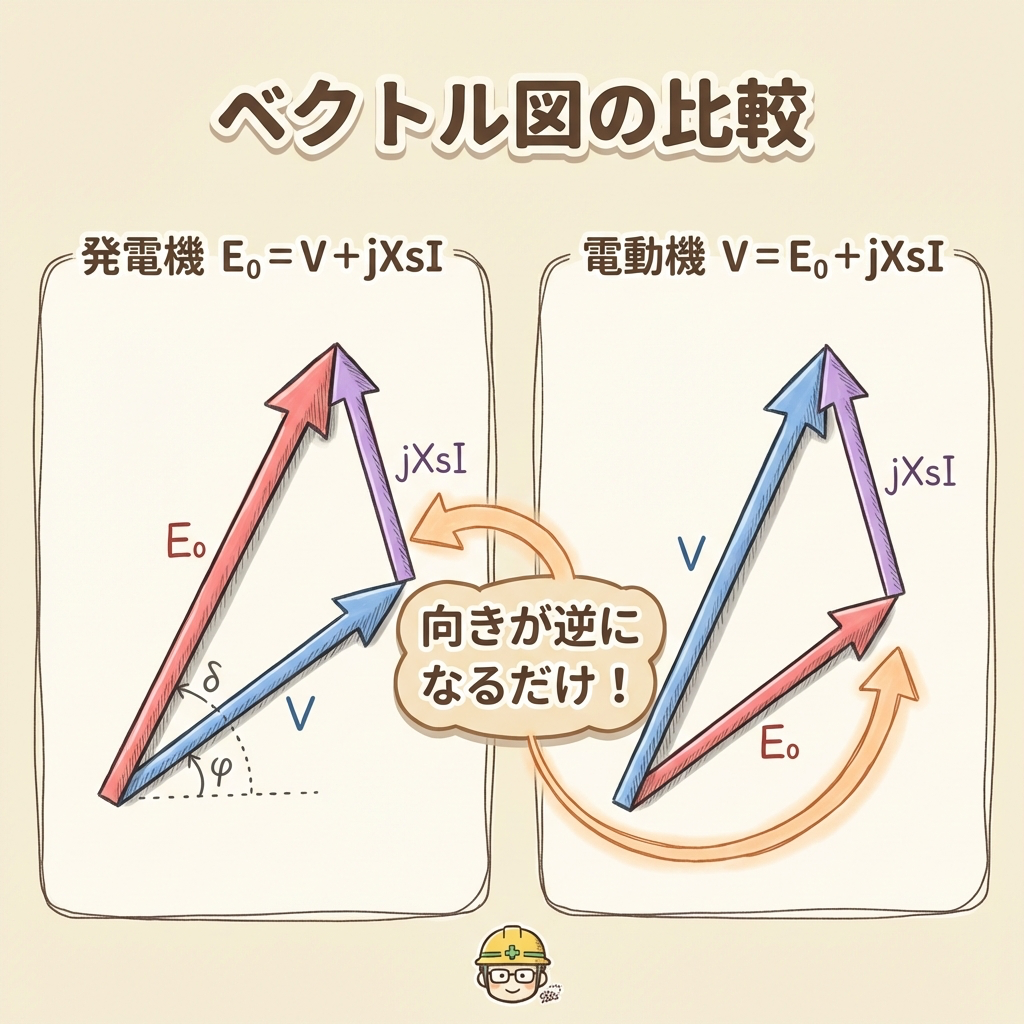

同期電動機のベクトル図──発電機との違いは「向き」だけ

第2回で学んだ同期発電機の等価回路の式を思い出してください。

発電機では E₀ が V を「押し出す」側でしたが、電動機ではV（電源電圧）が E₀（逆起電力）を「押し込む」側になります。式を見比べると、V と E₀ の立場が入れ替わっているだけです。

電動機のベクトル図と「界磁電流」の関係

ここからが V曲線の核心です。同期電動機のベクトル図で、界磁電流 If を変えると何が変わるかを見ていきましょう。

界磁電流 If を変えると、E₀ の大きさが変わります。E₀ の大きさが変わると、V = E₀ + jXsI の関係を満たすために電機子電流 I の大きさと方向（位相）が変わるのです。

これを踏まえて、次のセクションで V曲線の読み方を学びます。

V曲線とは？──「水道の蛇口」で直感的に理解

V曲線の定義

🚰 「水道の蛇口」のたとえ

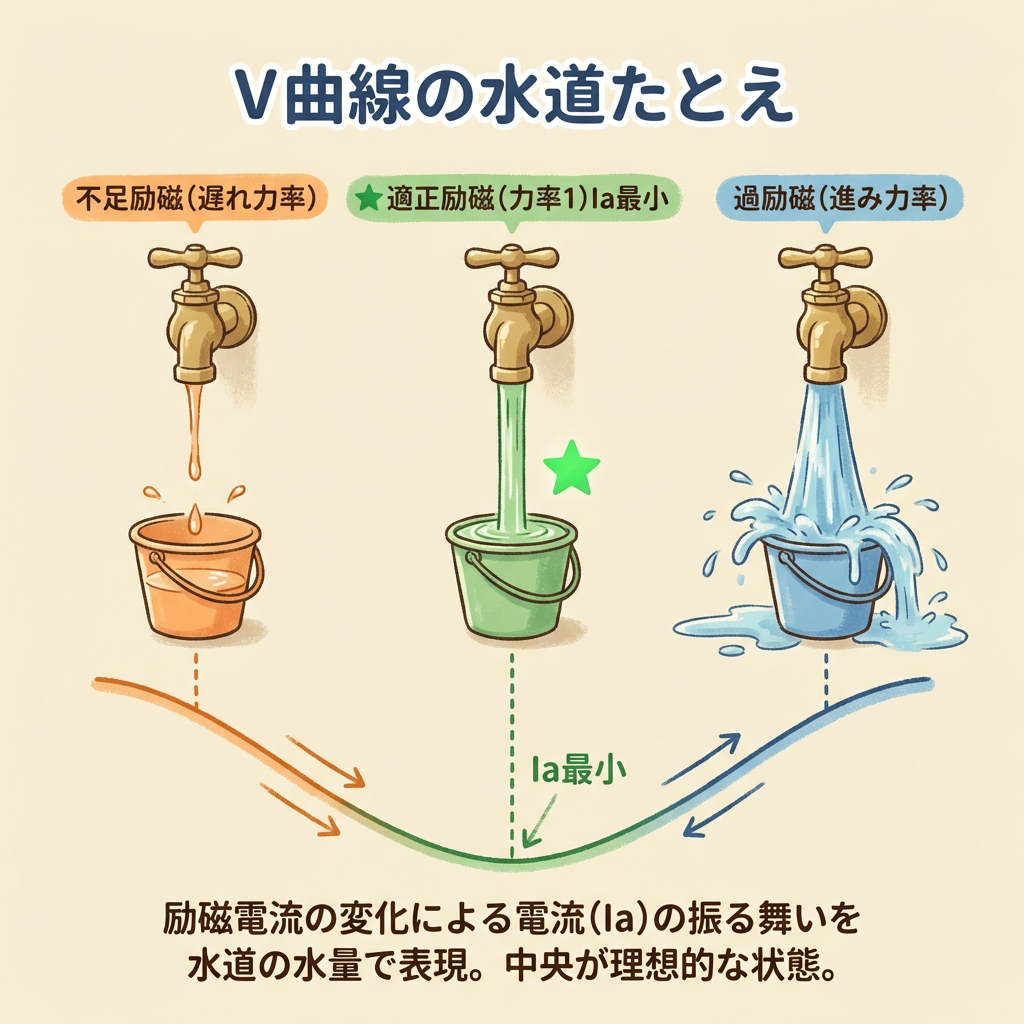

V曲線を直感的に理解するために、水道にたとえます。

つまり、蛇口（界磁電流）を開きすぎても、足りなくても、水道管の総流量（Ia）は増える。ちょうどいい開きのときだけ Ia が最小になる。これがアルファベットの「V」の形になる理由です。

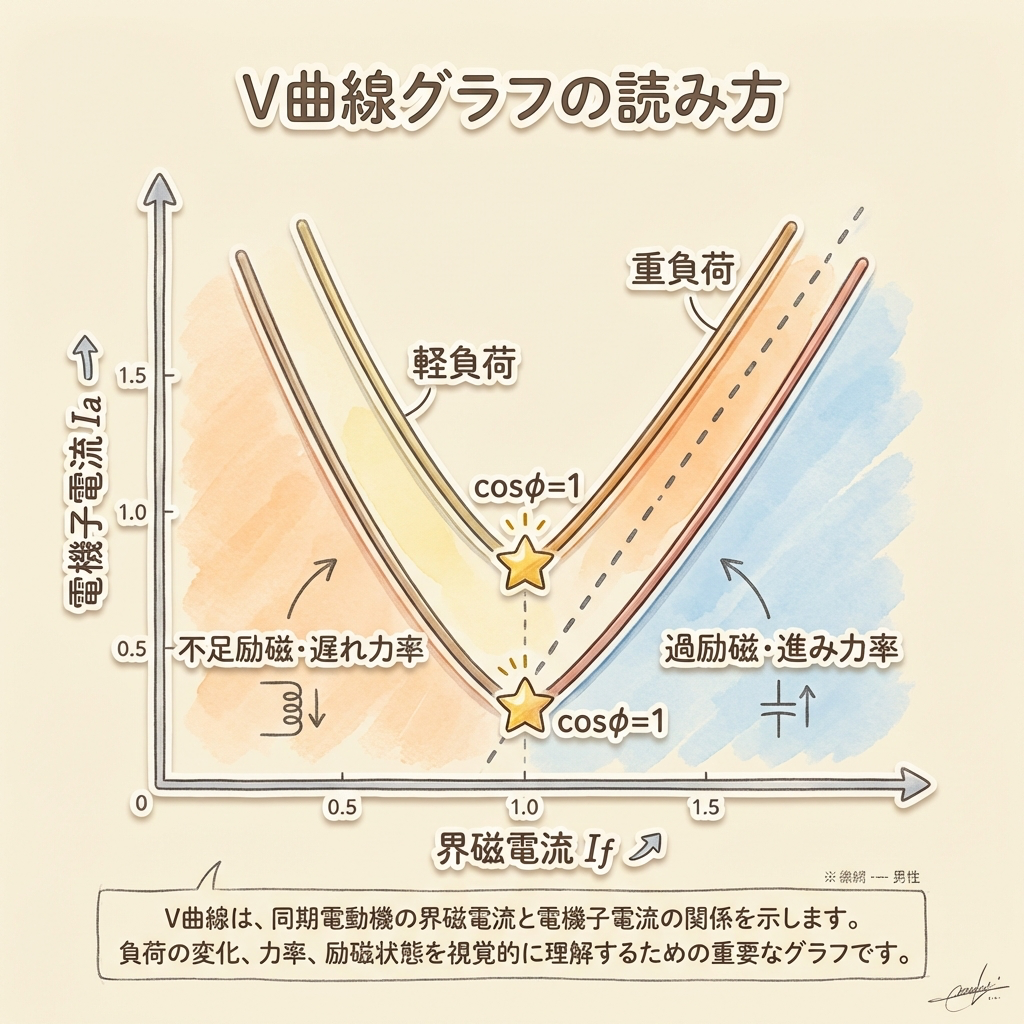

V曲線のグラフ──読み方を完全マスター

V曲線の読み方──5つのポイント

過励磁＝進み力率、不足励磁＝遅れ力率──なぜ？ と覚え方

試験で最も間違えやすいのが「過励磁＝進み？遅れ？」の対応関係です。丸暗記だと本番で迷います。理屈で覚えましょう。

理屈で理解する──ベクトル図からの説明

暗記用の語呂合わせ

整理表──発電機と電動機で逆になる点に注意

同期調相機とは？──「力率改善専用の同期電動機」

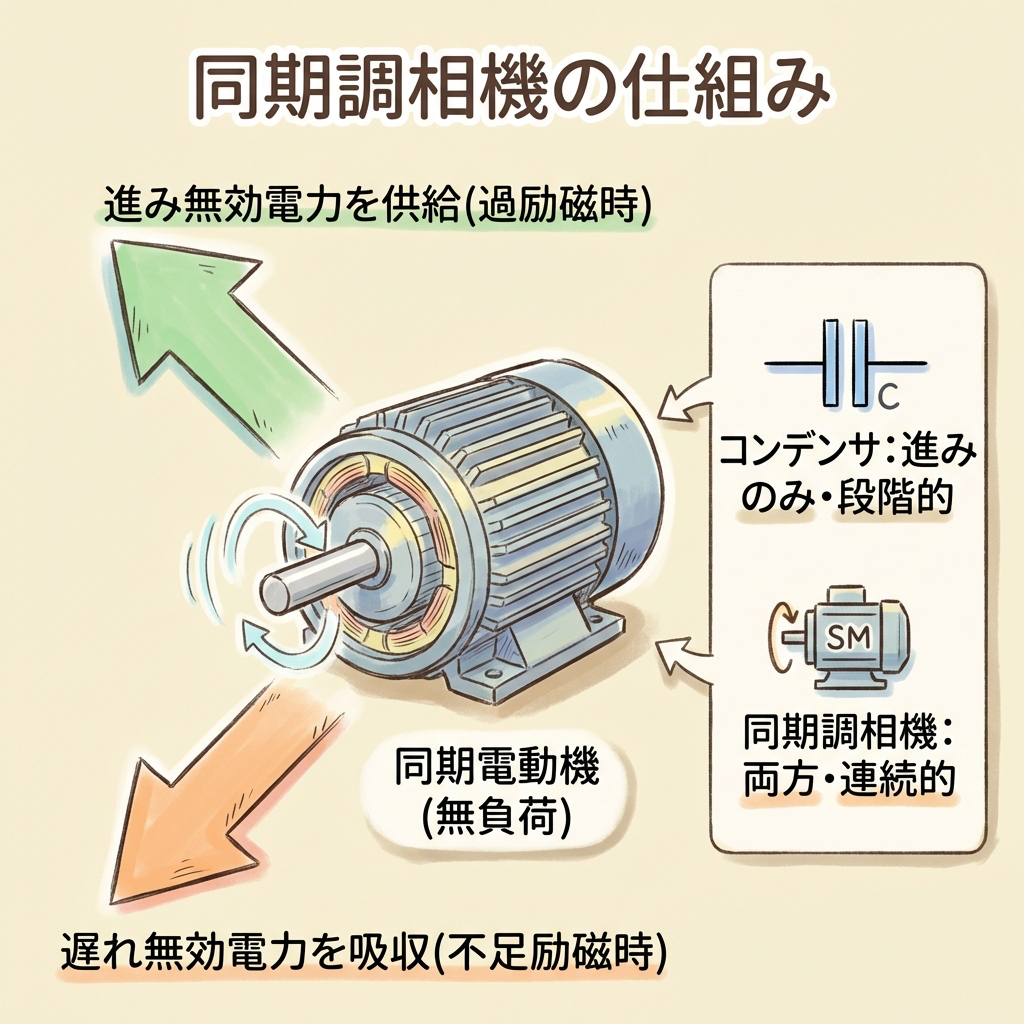

定義と仕組み

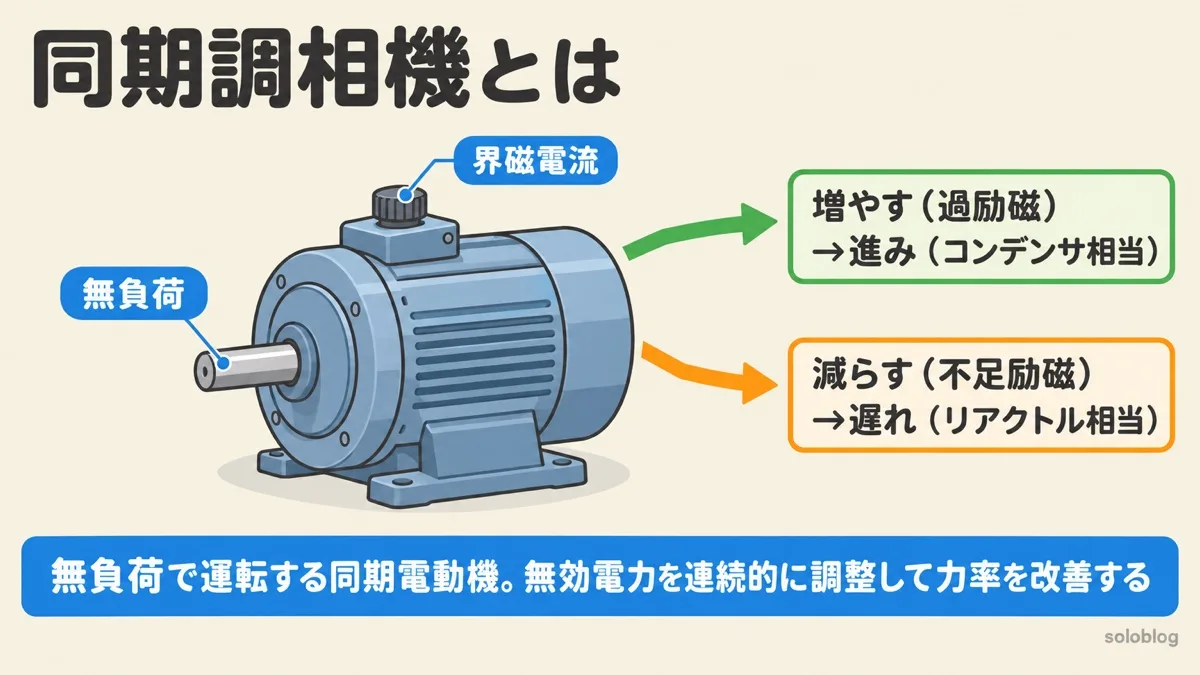

「え、モータなのに何も回さないの？」──はい、その通りです。軸に何も繋がず、空回りさせています。

同期調相機は仕事をしない（有効電力 P ≈ 0）ので、電機子電流はほぼ純粋な無効電力成分だけになります。界磁電流を変えることで、「進み無効電力を出す（＝コンデンサ相当）」か「遅れ無効電力を吸収する（＝リアクトル相当）」かを切り替えられます。

同期調相機 vs 進相コンデンサ──使い分け

「力率改善ならコンデンサでいいのでは？」という疑問が湧きますよね。両者の違いを整理します。

同期電動機は「自力で回り始められない」──始動法の整理

同期電動機には自己始動能力がありません。停止状態から三相交流を印加しても、回転磁界の回転が速すぎて、ロータの界磁が追いつけないからです。

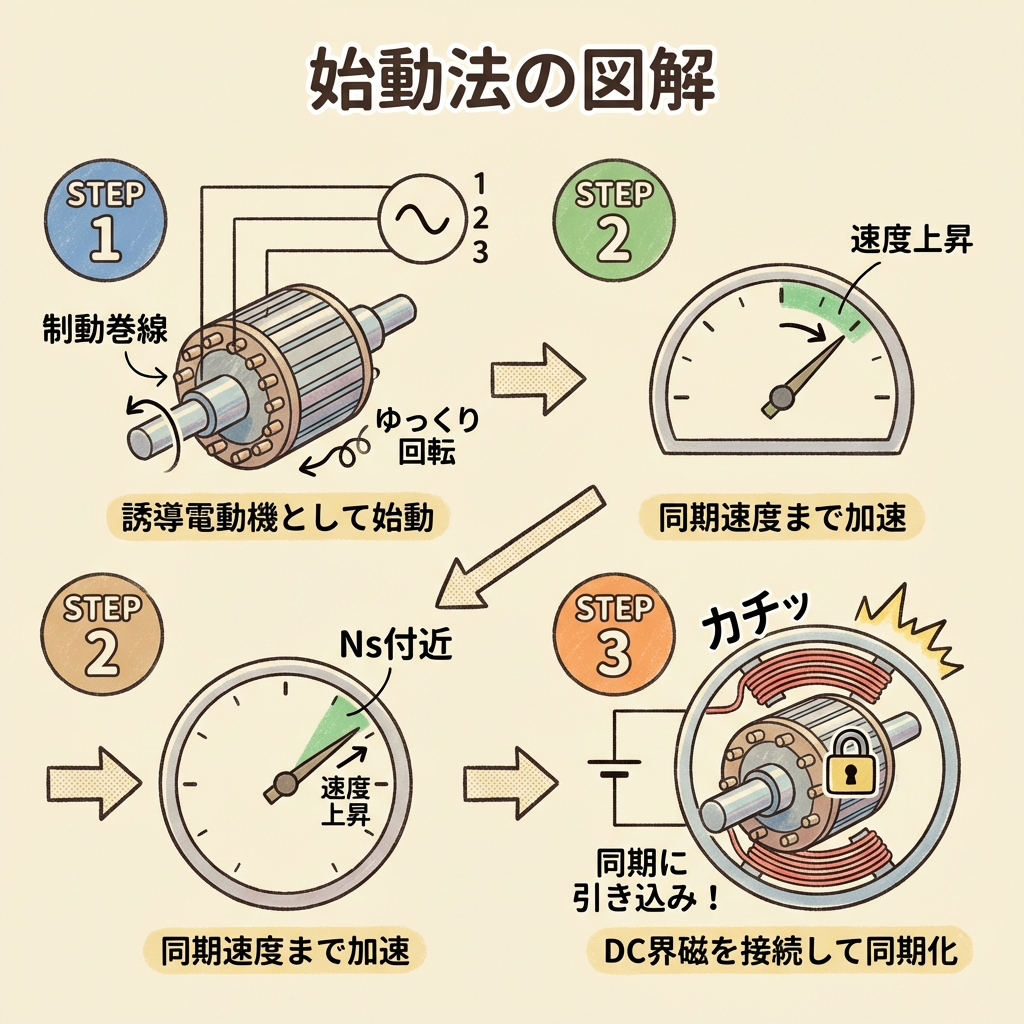

これを解決するための始動法が3つあります。試験では穴埋め・正誤でよく出ます。

始動法3つの比較

試験の正誤問題パターン集

このテーマは正誤問題で出題されやすいです。代表的なパターンを押さえておきましょう。

同期機シリーズ 全7記事のロードマップ

まとめ

V曲線の「V」は覚えやすい形ですが、試験で狙われるのは「右側か左側か」「過励磁か不足励磁か」の対応関係です。「過すみ（過→進み）」の語呂と、「過励磁の同期電動機はコンデンサと同じ」という理屈の両方を押さえておけば、正誤問題は怖くありません。
