- 「短絡比」の定義を読んでも、何の比率なのかイメージが湧かない
- 「短絡比が大きい＝安定性が高い」と暗記したけど、なぜそうなるか説明できない
- 「%同期インピーダンス」と「短絡比」が逆数関係と言われてもピンとこない
- 無負荷飽和曲線と三相短絡曲線のグラフが出てきた瞬間に思考停止する
- 短絡比 Ks の定義を「料理の味見」にたとえて直感的に理解
- 無負荷飽和曲線と三相短絡曲線から短絡比を読み取る手順
- 短絡比が大きい／小さいときの特性変化を1枚の比較表で整理
- %同期インピーダンスとの逆数関係を公式で確認
- 計算例2問で手を動かして定着
短絡比と%同期インピーダンスは、機械科目で毎回のように出題される超頻出テーマです。穴埋め、正誤問題、計算問題──あらゆる形式で狙われます。
でも安心してください。短絡比の本質は「発電機の体力テスト」のようなもの。何を測っていて、その値が大きいと何が嬉しいのかを理解すれば、丸暗記は不要になります。
同期機マスターへの道｜全7ステップの全体像
同期機の学習は、以下の7ステップで進めるのが最速です。順番を絶対に飛ばさないでください。前のステップを理解していないと、次でつまずきます。
- 1
- 2
- 3
-
4
同期発電機の特性｜短絡比・%Z・飽和曲線発電機の「性能の良さ」を表す指標。電験頻出のテーマ記事を読む →
- 5
- 6
- 7
短絡比とは？──「発電機の体力テスト」で理解する

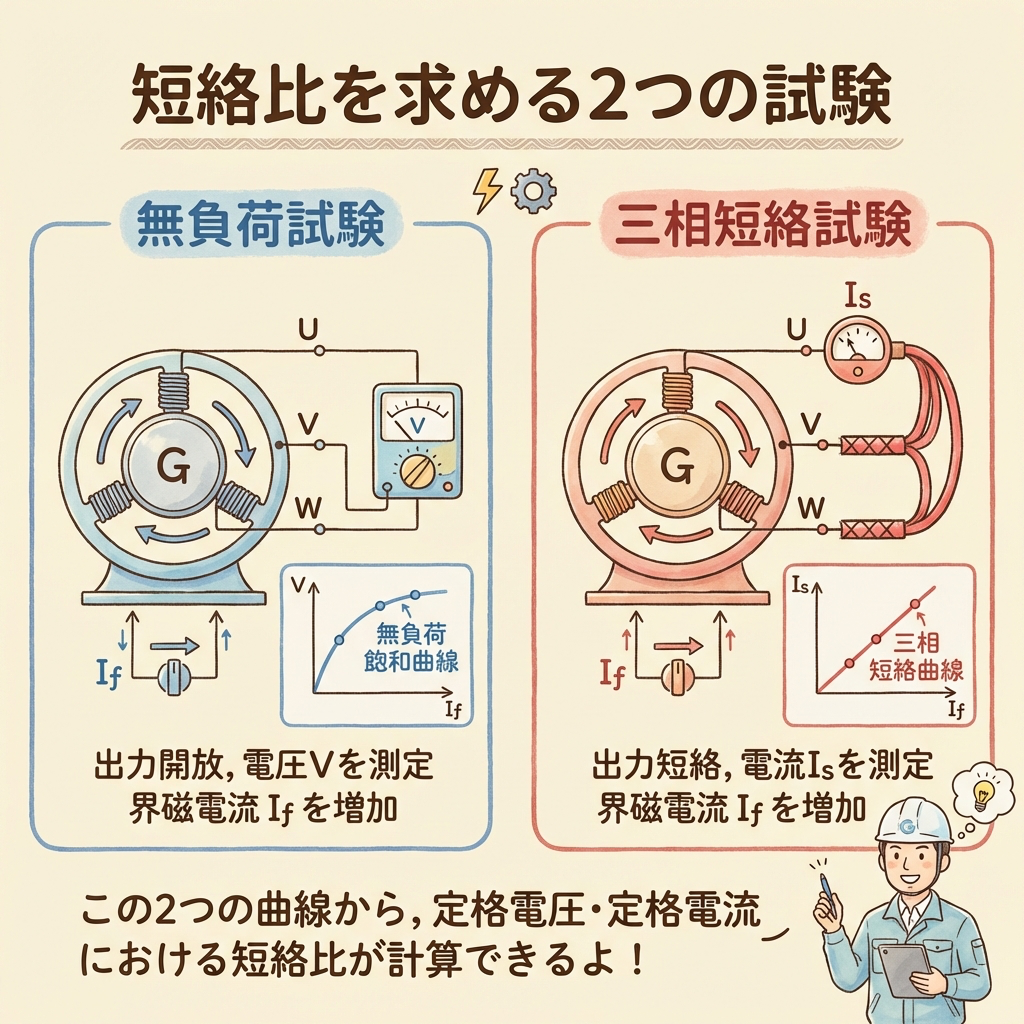

短絡比を理解するために、まず2つの試験を行います。
試験①：無負荷試験
発電機を無負荷（何も繋がない）で回し、界磁電流 If を徐々に増やす。端子電圧 V がどう変化するかを記録。
→ 無負荷飽和曲線が得られる
試験②：三相短絡試験
発電機の端子を三相短絡（3本の線を直結）して回し、界磁電流 If を徐々に増やす。短絡電流 Is がどう変化するかを記録。
→ 三相短絡曲線が得られる
この2つの試験結果を1枚のグラフに重ねると、短絡比が読み取れます。

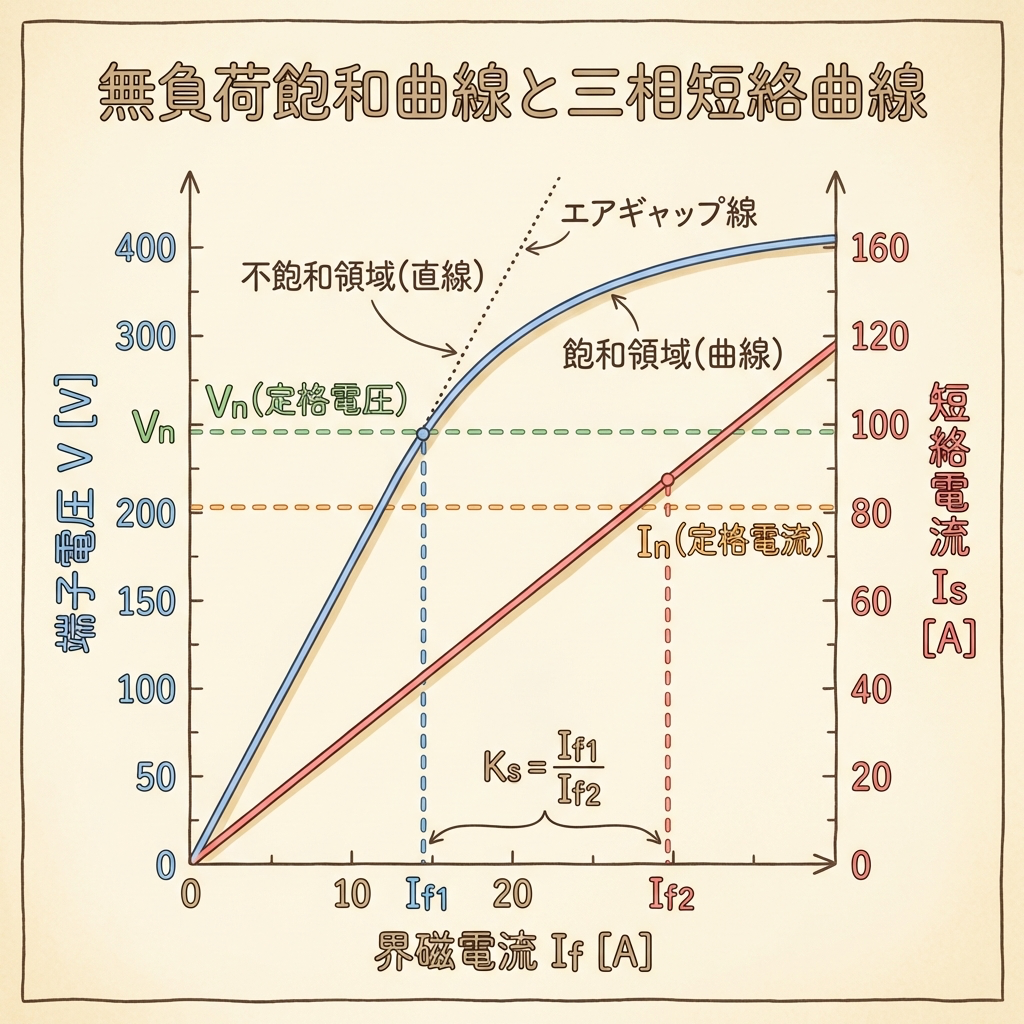

無負荷飽和曲線と三相短絡曲線のグラフ
無負荷飽和曲線 ＆ 三相短絡曲線
横軸：界磁電流 If →
短絡比の定義
短絡比は「発電機の余裕度」を測る指標です。料理にたとえると：
If1 = 「定格電圧という"ちょうどいい味"を出すために必要な調味料の量」
If2 = 「定格電流という"フルパワーの負荷"をかけるために必要な調味料の量」
Ks = If1/If2 が大きい ＝ 「定格電圧を出すのに多くの界磁電流が必要 ＝ 界磁が太い ＝ 発電機の体格が大きい ＝ 余裕がある」
「同期発電機の特性」を試験の得点につなげるなら、機械科目の教科書で前後の単元とあわせて押さえておくと安心です。TAC出版『みんなが欲しかった！』シリーズの、電験三種「機械」の教科書と問題集です。フルカラーの教科書に重要な過去問が付いています。
ポチップ
短絡比をグラフから読み取る3ステップ
試験では、無負荷飽和曲線と三相短絡曲線のグラフが与えられ、「短絡比を求めよ」という問題が出ます。手順はたった3ステップです。
If1 を読む
If2 を読む
Ks = If1/If2
STEP 1：無負荷飽和曲線で If1 を読む
無負荷飽和曲線上で、端子電圧 V = 定格電圧 Vn となる点を見つけ、そこから横軸に下ろした値が If1 です。
「負荷をつけない状態で、定格電圧を発生させるために必要な界磁電流」
STEP 2：三相短絡曲線で If2 を読む
三相短絡曲線上で、短絡電流 Is = 定格電流 In となる点を見つけ、そこから横軸に下ろした値が If2 です。
「端子を短絡した状態で、定格電流を流すために必要な界磁電流」
STEP 3：割り算する
短絡比は単位のない純粋な比率です。一般的な同期発電機ではKs = 0.8〜1.5 程度の値になります。水車発電機（突極形）は Ks が大きく（1.0〜1.5）、タービン発電機（円筒形）は Ks が小さい（0.5〜1.0）傾向があります。

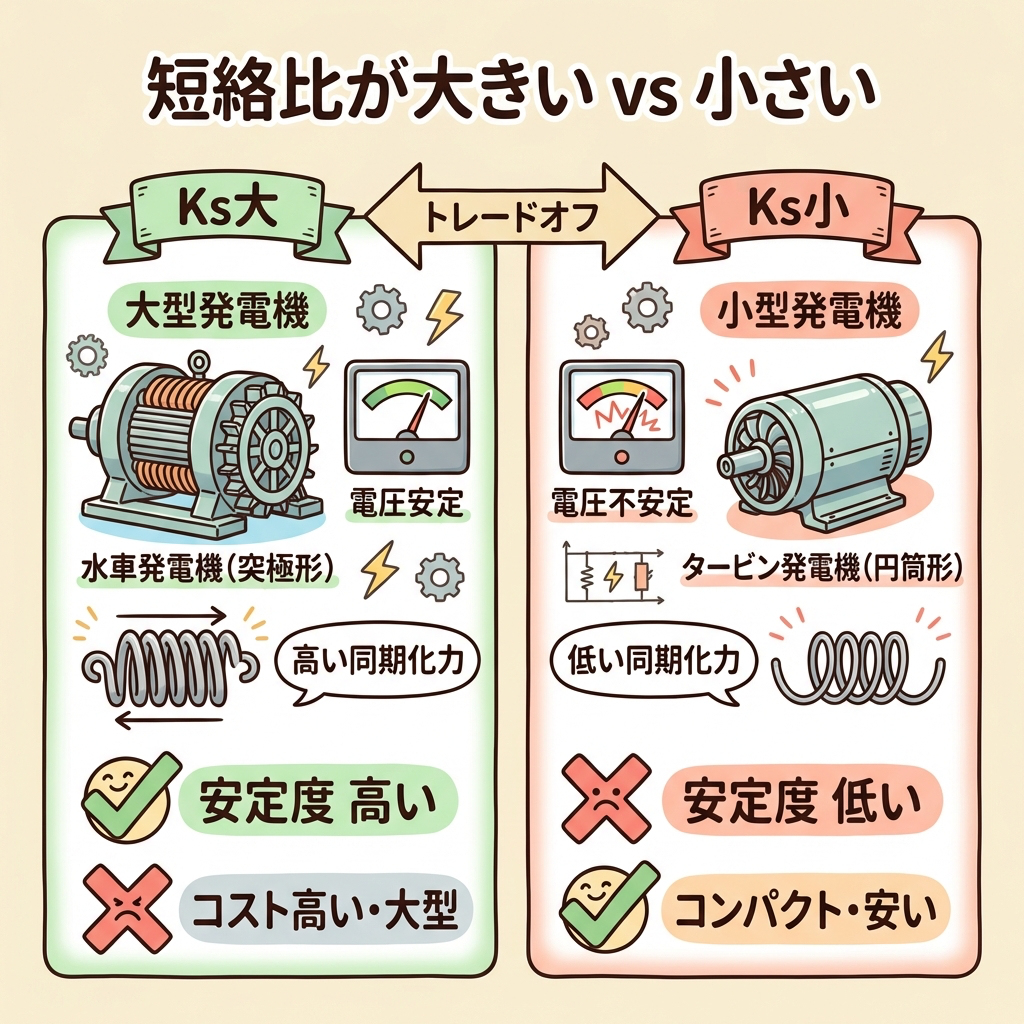

短絡比が大きい／小さいとどうなるか？──1枚の比較表で整理
短絡比の値が大きいか小さいかで、発電機の特性が大きく変わります。これが試験の正誤問題で最も狙われるポイントです。
| 比較項目 | Ks が大きい | Ks が小さい |
|---|---|---|
| 同期インピーダンス Xs | 小さい | 大きい |
| 電圧変動率 | 小さい（電圧が安定） | 大きい（電圧がフラつく） |
| 安定度（脱調しにくさ） | 高い ○ | 低い |
| 同期化力 | 大きい（復元力が強い） | 小さい |
| 短絡電流 | 大きい（ デメリット） | 小さい |
| 界磁巻線 | 太い（コスト高 ） | 細くてOK |
| 機械の大きさ | 大きい（ デメリット） | コンパクト |
| 代表的な機種 | 水車発電機（突極形） | タービン発電機（円筒形） |
前回学んだ出力公式を思い出してください。
Ks が大きい → Xs が小さい → Pmax が大きくなる → 脱調するまでの余裕（マージン）が大きい → 安定度が高い。
Ks 大 → Xs 小 → 電圧安定 → 安定度高い → でも機械が大きくてコスト高い
Ks 小 → Xs 大 → 電圧不安定 → 安定度低い → でもコンパクトで安い
メリットとデメリットはトレードオフの関係。正誤問題では「Ks が大きいと機械がコンパクトになる」のようなメリット同士を組み合わせた引っかけが出ます。
%同期インピーダンスとの関係──逆数で結ばれる
短絡比と並んで頻出するのが%同期インピーダンス（%Zs）です。この2つは逆数の関係で結ばれています。
%同期インピーダンスの定義
Zs：同期インピーダンス [Ω]、In：定格電流 [A]、Vn：定格電圧 [V]
「定格電流を流したときの電圧降下が、定格電圧の何%か」を表しています。

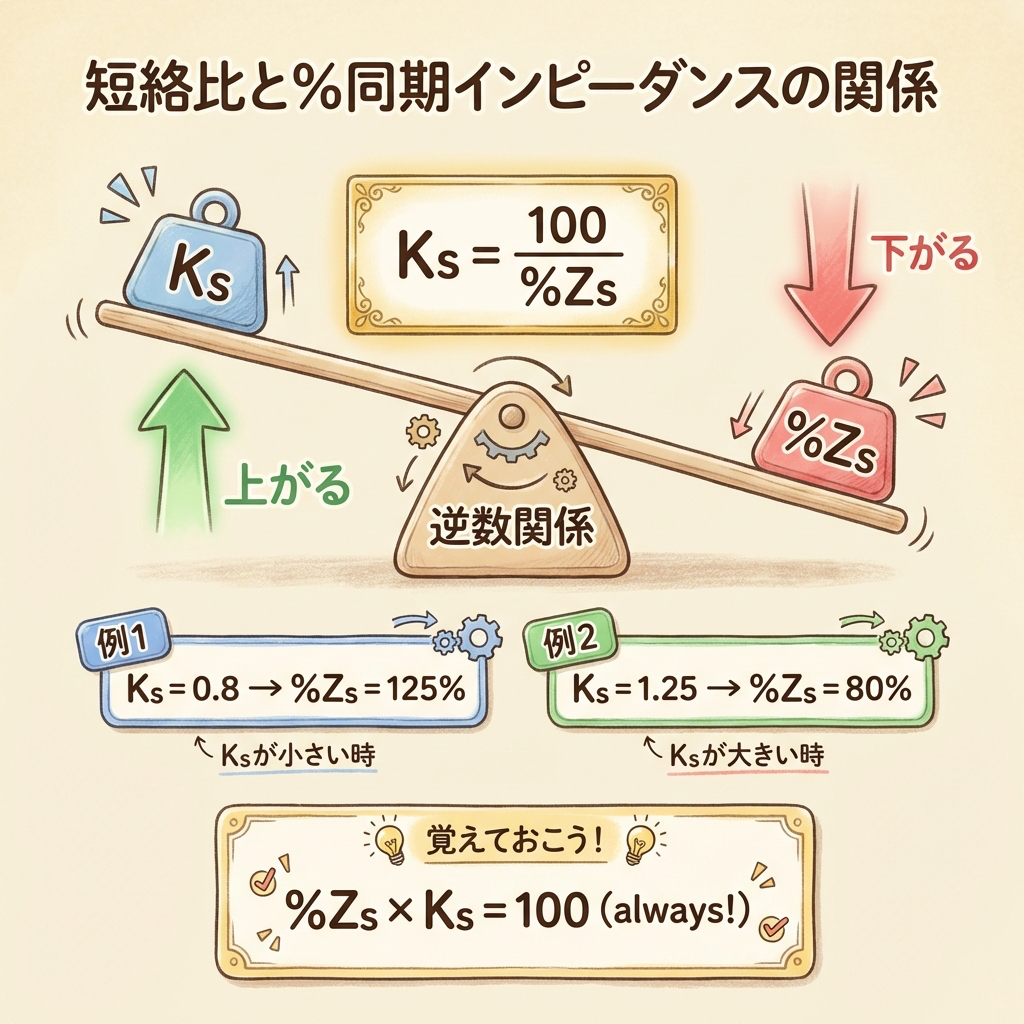

Ks と %Zs の逆数関係
数学的に導出すると（飽和を無視した場合）、以下の関係が成り立ちます。
Ks が大きい
%Zs が小さい
Xs が小さい → 電圧降下が少ない → 安定
Ks が小さい
%Zs が大きい
Xs が大きい → 電圧降下が大きい → 不安定
「%Zs = 125% のとき、短絡比はいくらか？」→ Ks = 100/125 = 0.8
「Ks = 0.8 のとき、%Zs はいくらか？」→ %Zs = 100/0.8 = 125%
この相互変換は一瞬で解けるようにしておきましょう。
同期電動機の特徴とV曲線

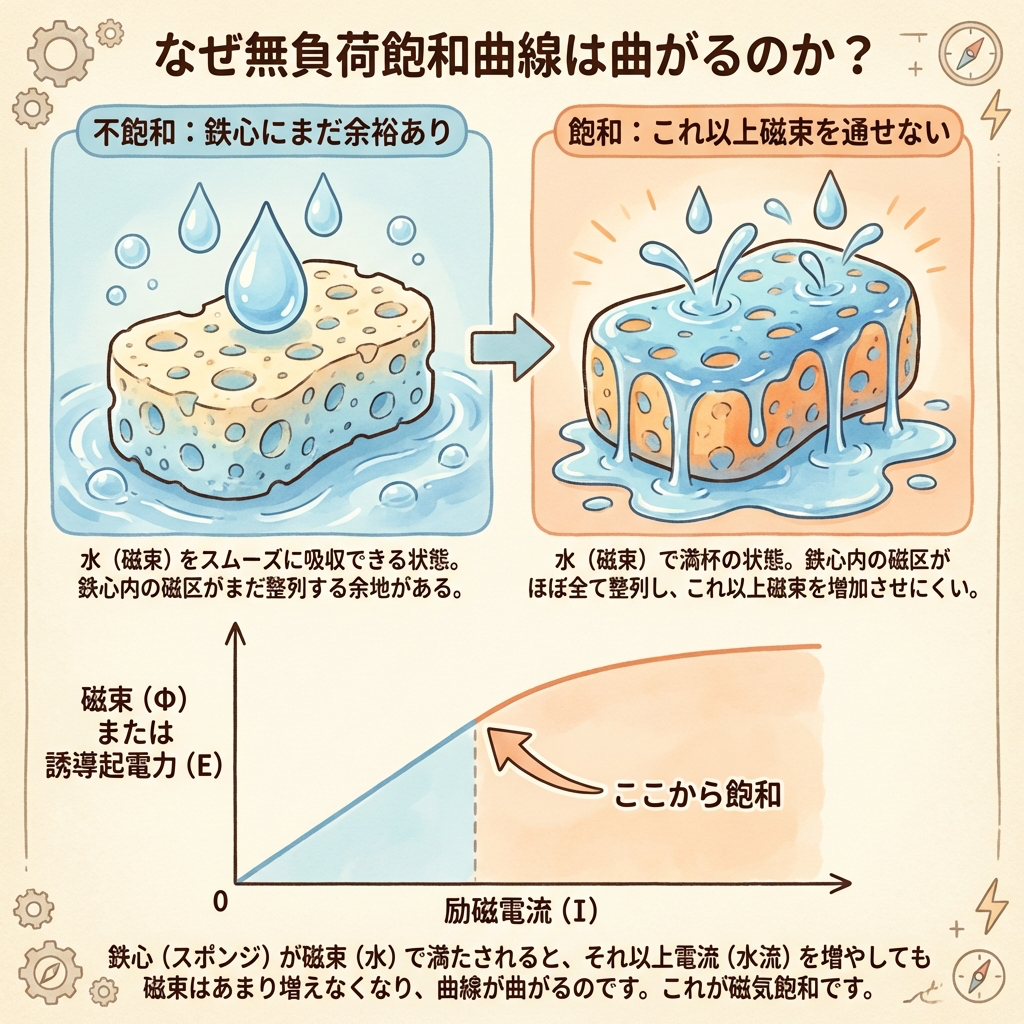

無負荷飽和曲線のポイント──なぜ曲がるのか？
無負荷飽和曲線は、低いところでは直線的に上がり、途中から曲がって寝てくる形をしています。これを「飽和」と呼びます。
なぜ飽和するのか？
界磁電流 If を増やすと、磁束Φが増え、誘導起電力 E₀ が大きくなります。
しかし、鉄心には「これ以上磁束を通せない」限界があります。この限界に近づくと、If を増やしてもΦ（＝E₀）があまり増えなくなる。これが磁気飽和です。
| 領域 | グラフの形 | 理由 |
|---|---|---|
| 不飽和領域 （低 If） |
ほぼ直線（比例） | 鉄心にまだ余裕がある。If に比例してΦが増える。 |
| 飽和領域 （高 If） |
曲がって寝てくる | 鉄心が磁気飽和。If を増やしてもΦがあまり増えない。 |
① 三相短絡曲線はなぜ直線か？
→ 短絡時は端子電圧V≈0なので、磁束が小さく鉄心が不飽和領域で動作するから。
② 短絡比の定義で「飽和を無視する」とはどういう意味か？
→ 無負荷飽和曲線の直線部分（エアギャップ線）を延長して If1 を読む場合がある。問題文の指示に従うこと。

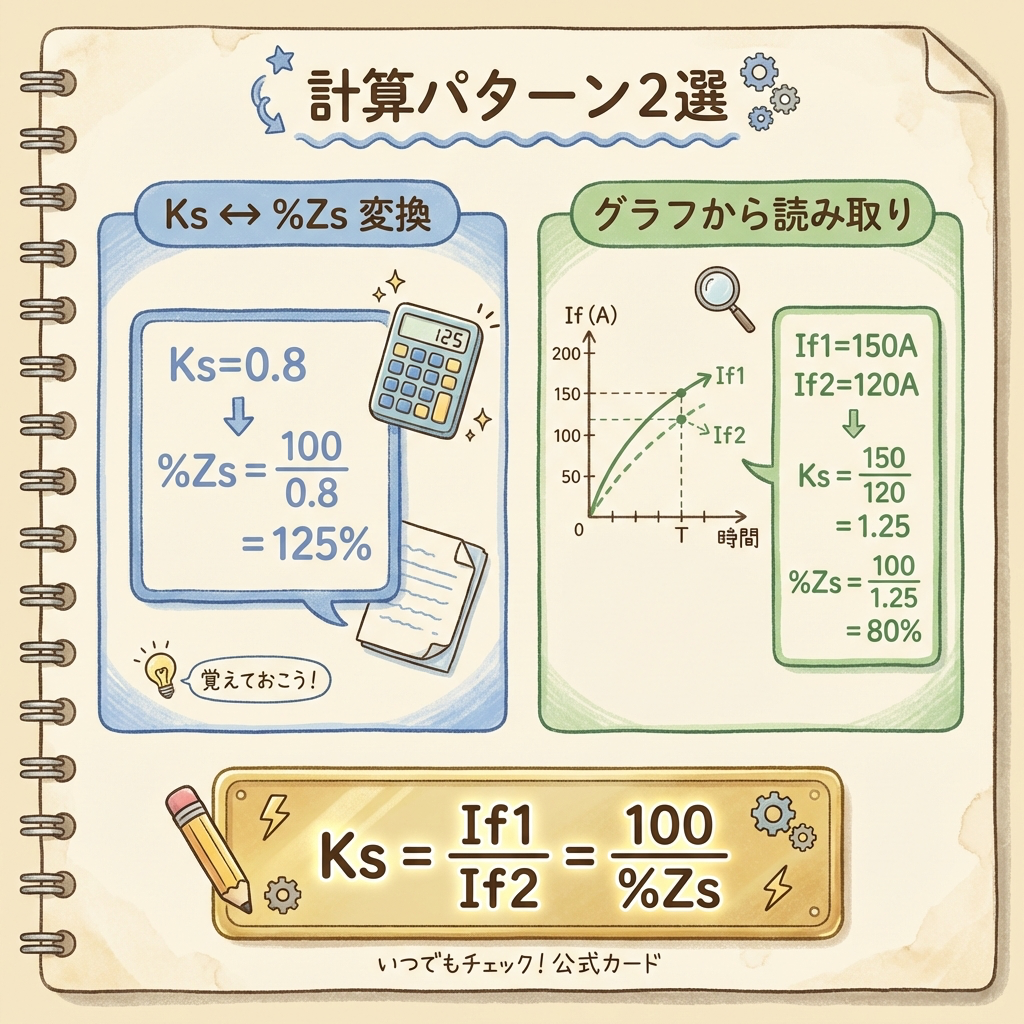

計算例2問で手を動かす
計算例①：短絡比と%Zs の相互変換
ある同期発電機の短絡比が Ks = 0.8 である。%同期インピーダンス %Zs を求めよ。
Ks = 100 / %Zs より：
%Zs = 100 / Ks = 100 / 0.8
計算例②：グラフから短絡比を求める
ある同期発電機の無負荷飽和曲線と三相短絡曲線から、以下の値が読み取れた。
- 無負荷で定格電圧を出す界磁電流：If1 = 150 A
- 短絡で定格電流を流す界磁電流：If2 = 120 A
短絡比 Ks と %Zs を求めよ。
Ks = If1 / If2 = 150 / 120 = 1.25
%Zs = 100 / Ks = 100 / 1.25 = 80%
Ks = 1.25（> 1.0）→ これは水車発電機（突極形）に多い値。%Zs = 80%（< 100%）→ 短絡時に定格電流以上は流れない。数値的に妥当です。

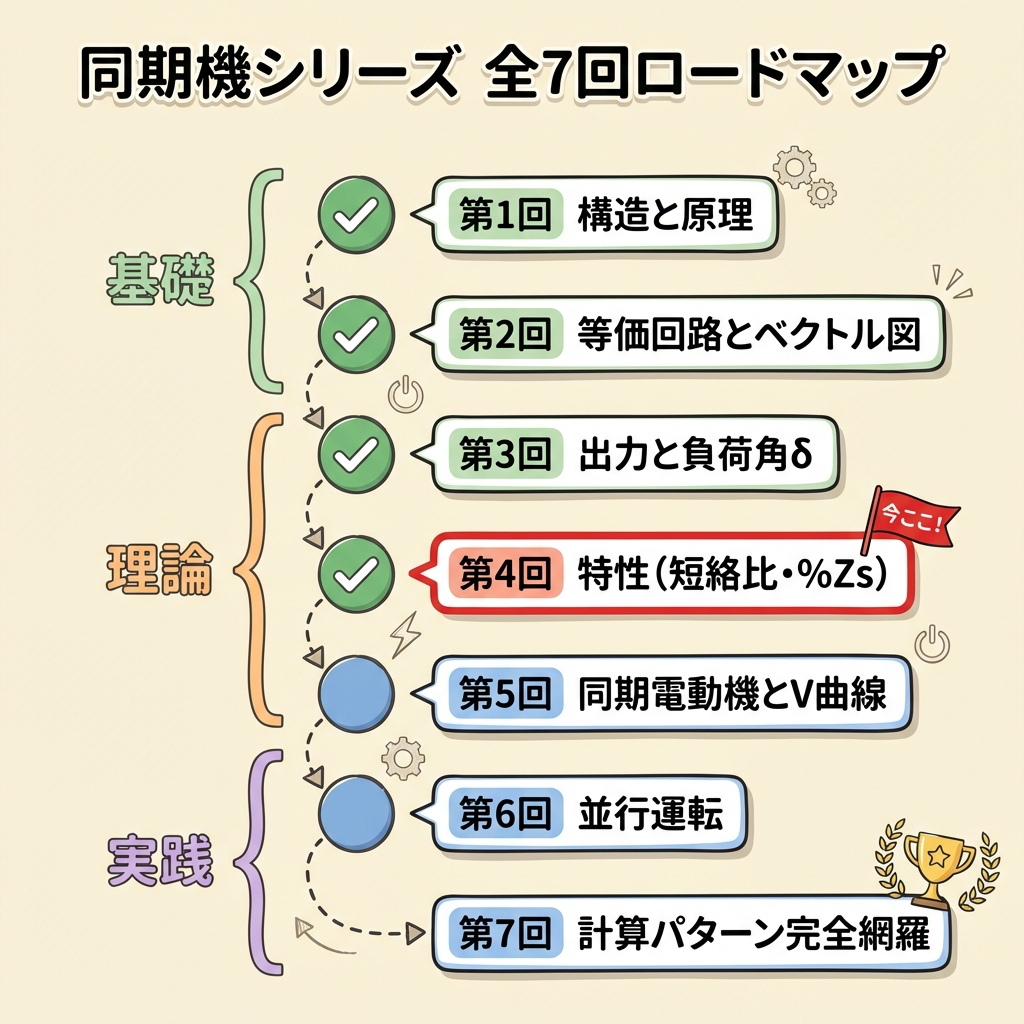

同期機シリーズ 全7記事のロードマップ
同期発電機の特性｜短絡比・%同期インピーダンス・無負荷飽和曲線
同期電動機の特徴とV曲線｜力率改善と同期調相機の役割
同期発電機の並行運転｜5つの条件と横流・同期化力を完全整理
同期機の計算パターン完全網羅｜短絡比・出力・ベクトル図の解法を過去問で解説
まとめ
- 短絡比 Ks = If1（無負荷で定格電圧を出す界磁電流）/ If2（短絡で定格電流を流す界磁電流）
- Ks 大 → Xs 小 → 電圧安定・安定度高い → でも機械が大きい
- Ks 小 → Xs 大 → 電圧不安定・安定度低い → でもコンパクト
- Ks と %Zs は逆数：Ks = 100/%Zs
- 無負荷飽和曲線が曲がるのは鉄心の磁気飽和。三相短絡曲線は不飽和領域で動作するので直線。
- 水車発電機（突極形）→ Ks 大。タービン発電機（円筒形）→ Ks 小。
短絡比は、毎回出題される超頻出テーマです。「Ks 大 ⟺ Xs 小 ⟺ 安定」のセットと、逆数関係 Ks = 100/%Zs を完全に頭に入れておきましょう。
