テブナンの定理とは？ー 複雑な回路を簡単にする「魔法」
電験三種の理論科目では、抵抗がたくさん繋がった複雑な回路が出題されることがよくあります。
そんな時、「この回路、もっとシンプルに考えられないかな…」と思ったことはありませんか?
テブナンの定理は、まさにその願いを叶えてくれる強力な武器です。

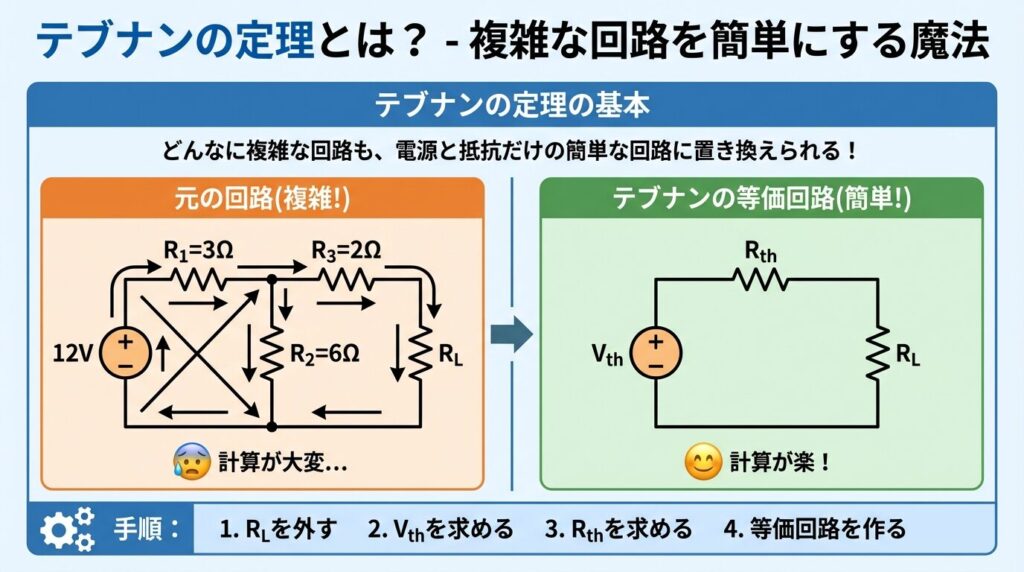

どんなに複雑な回路でも、ある端子から見たら「1つの電圧源(Vth)」と「1つの抵抗(Rth)」の組み合わせとして表現できる、という定理なんです。
🎯 テブナンの定理の本質
複雑な回路 → 等価回路(Vth + Rth) に置き換えられる!
※「等価」とは「電気的に同じ動作をする」という意味です

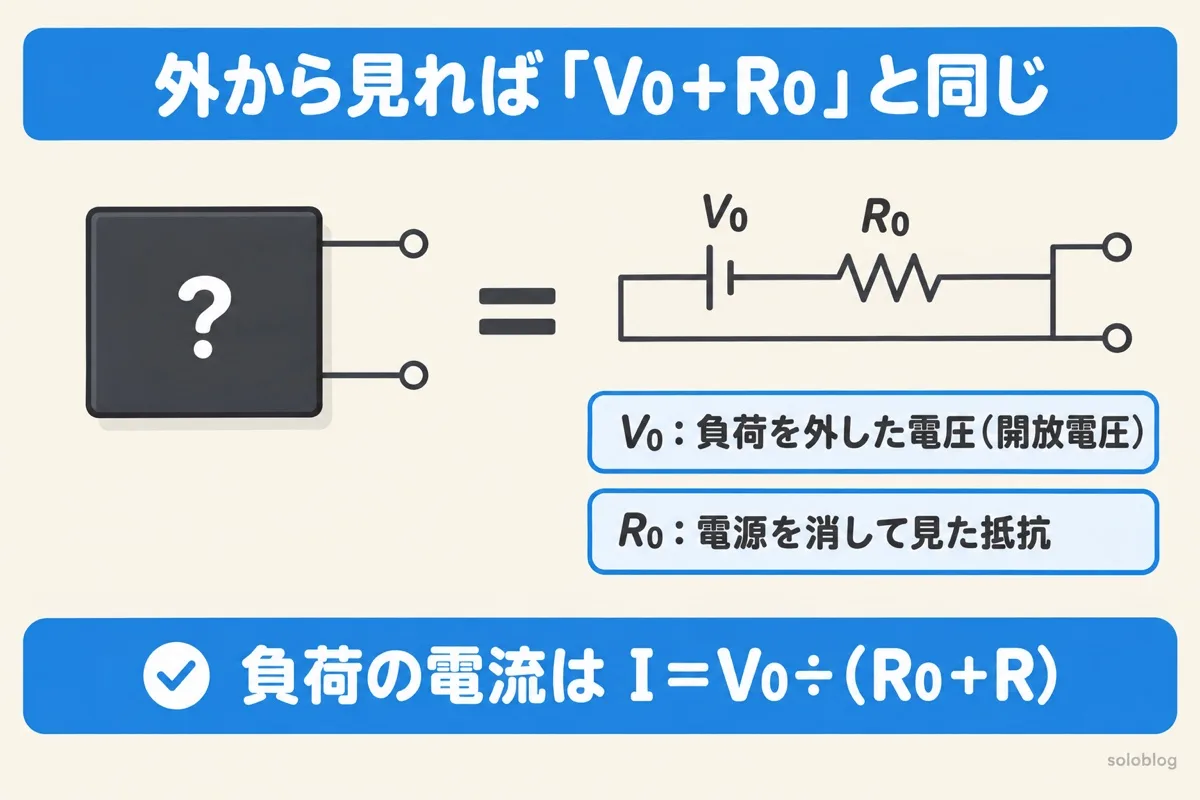

💡 身近な例で理解しよう！ー 「ブラックボックス」に例えると?
想像してみてください。
あなたの目の前に「中身が見えない箱(ブラックボックス)」があります。
その箱からは2本のケーブルが出ていて、電圧計と電流計を繋げることができます。
📦 箱の中には何が入っているでしょう?
→ 実は、抵抗10個が複雑に繋がった回路が入っているかもしれません。
→ でも、箱の外から見たら、「電池1つ + 抵抗1つ」の単純な回路と全く同じ振る舞いをするんです!
これがテブナンの定理の考え方です。
つまり、「中身がどんなに複雑でも、外から見た特性が同じなら、シンプルな回路に置き換えて計算できる」ということなんです。
テブナン電圧(Vth)とテブナン抵抗(Rth)の意味
テブナンの定理で求める2つの値、「テブナン電圧(Vth)」と「テブナン抵抗(Rth)」。
この2つが何を表しているのか、しっかり理解しておきましょう。
🔋 テブナン電圧(Vth)とは？ー 「開放電圧」のこと
テブナン電圧(Vth)は、負荷(計算したい部分)を外した状態で、端子間に現れる電圧のことです。
専門用語では「開放電圧」と呼ばれます。
🌟 水道の例で考えると?
蛇口を閉じた状態(負荷なし)で、水道管にかかっている「圧力」が、テブナン電圧に相当します。
蛇口を開けていない状態でも、配管の中には圧力がかかっていますよね? それと同じイメージです。
⚡ テブナン抵抗(Rth)とは？ー 「内部抵抗」のこと
テブナン抵抗(Rth)は、回路の「内部抵抗」を表します。
これは、すべての電圧源をショート(短絡)させて、端子から見た合成抵抗を計算することで求められます。
🌟 水道の例で考えると?
蛇口を開けた時に感じる「水の出にくさ」が、テブナン抵抗に相当します。
配管が細ければ水は出にくく(抵抗が大きい)、太ければ勢いよく出ます(抵抗が小さい)。
📌 2つの値を求める手順（まとめ）
① Vth(テブナン電圧) → 負荷を外して、端子間の電圧を測る
② Rth(テブナン抵抗) → 電圧源を短絡して、端子から見た抵抗を計算する
テブナンの定理を使った計算手順ー ステップ・バイ・ステップ
それでは、実際にテブナンの定理を使って計算する手順を、4つのステップで見ていきましょう。
この流れを覚えておけば、どんな複雑な回路でも落ち着いて解くことができます。
🔢 テブナンの定理・計算の4ステップ
ステップ① 負荷を外す
計算したい部分(負荷抵抗)を回路から取り外します。
ステップ② テブナン電圧(Vth)を求める
負荷を外した端子間の電圧を計算します(分圧の法則などを使用)。
ステップ③ テブナン抵抗(Rth)を求める
すべての電圧源を短絡(ショート)させて、端子から見た合成抵抗を計算します。
ステップ④ 等価回路で計算する
求めたVthとRthで等価回路を描き、負荷を繋いで電流・電圧を計算します。

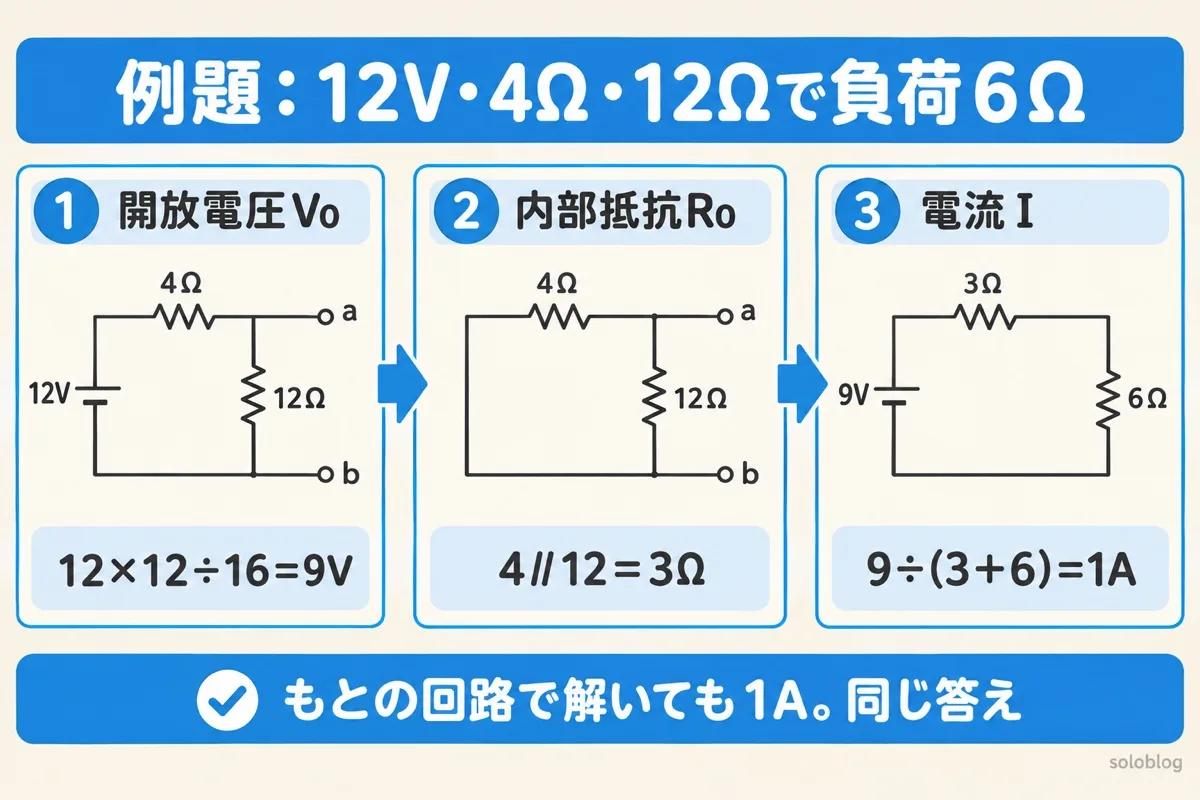

📘 具体例で理解しよう！
例えば、電源12V、抵抗R1=6Ω、R2=3Ω、R3=2Ωが組み合わさった回路で、負荷抵抗RL=4Ωに流れる電流を求めたいとします。
① RLを外す
→ 負荷抵抗RLを回路から取り外します。

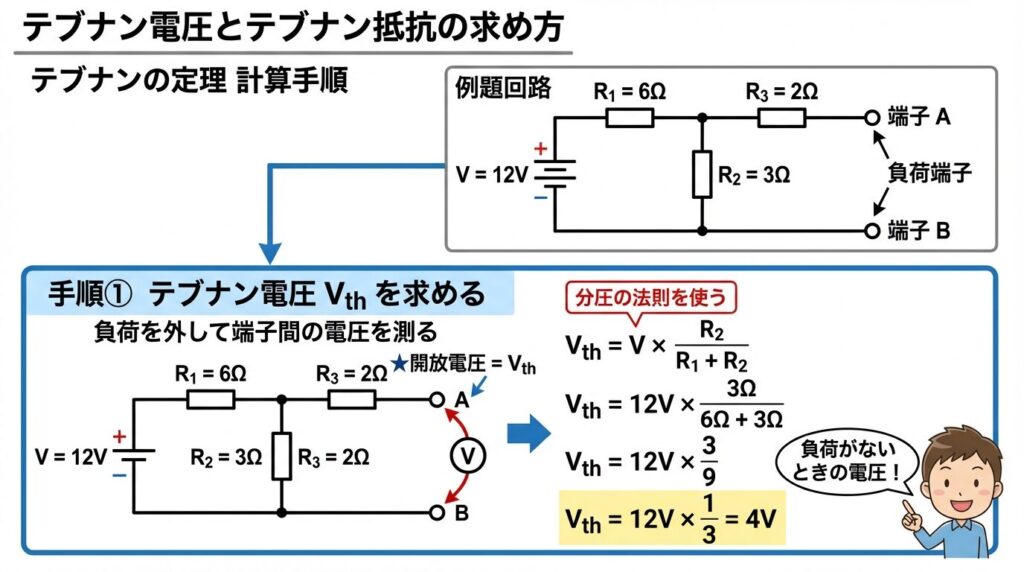

② Vthを計算
→ 分圧の法則を使うと、Vth = 4V となります。
③ Rthを計算
→ 電源を短絡して合成抵抗を求めると、Rth = 4Ω となります。
④ 等価回路で計算
→ Vth=4V、Rth=4Ω、RL=4Ωなので、
→ I = Vth / (Rth + RL) = 4V / (4Ω + 4Ω) = 0.5A
✅ 答え：負荷に流れる電流は 0.5A
複雑な回路も、たった4ステップでスッキリ解けました!
ノートンの定理との関係ー 「電圧源」か「電流源」か
実は、テブナンの定理には「双子の兄弟」のような定理があります。
それが「ノートンの定理」です。
🔄 2つの定理の違いと共通点
テブナンの定理：回路を「電圧源 + 直列抵抗」に置き換える
ノートンの定理：回路を「電流源 + 並列抵抗」に置き換える
どちらを使っても、計算結果は同じです。
つまり、「表現方法が違うだけで、本質的には同じこと」なんです。

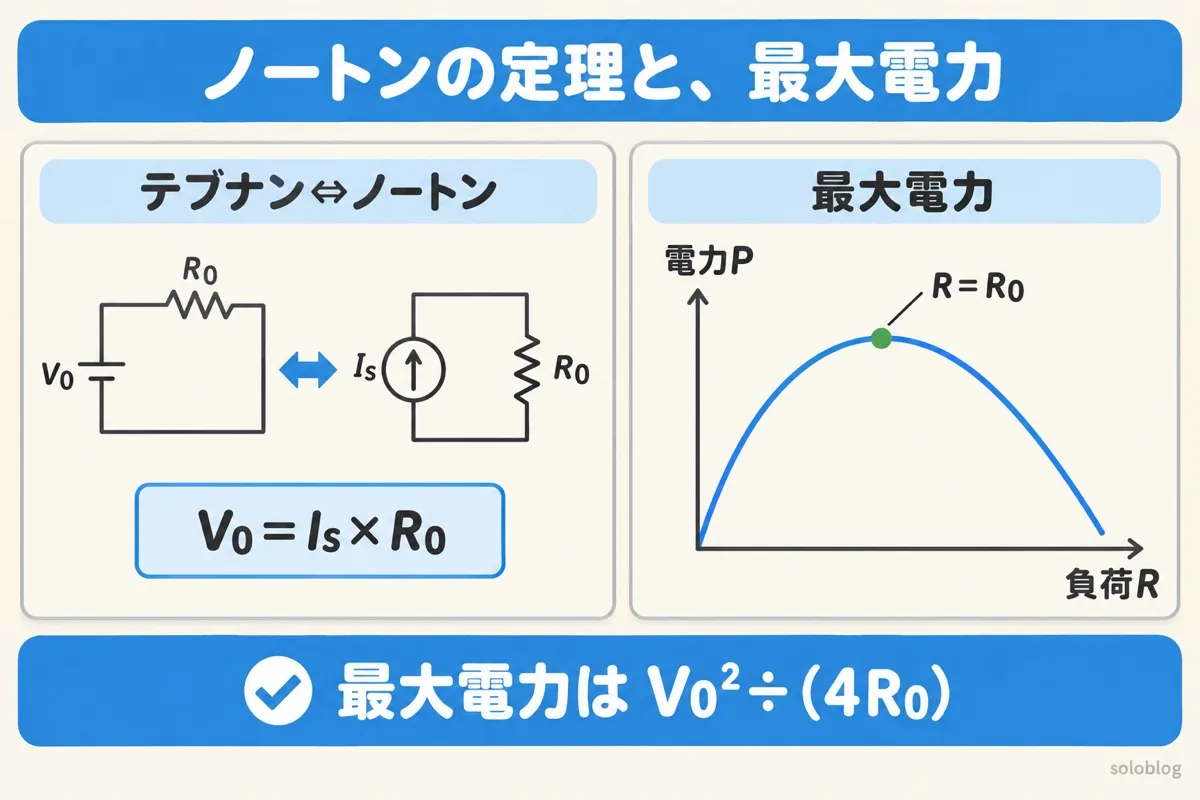

🔁 テブナンとノートンの相互変換

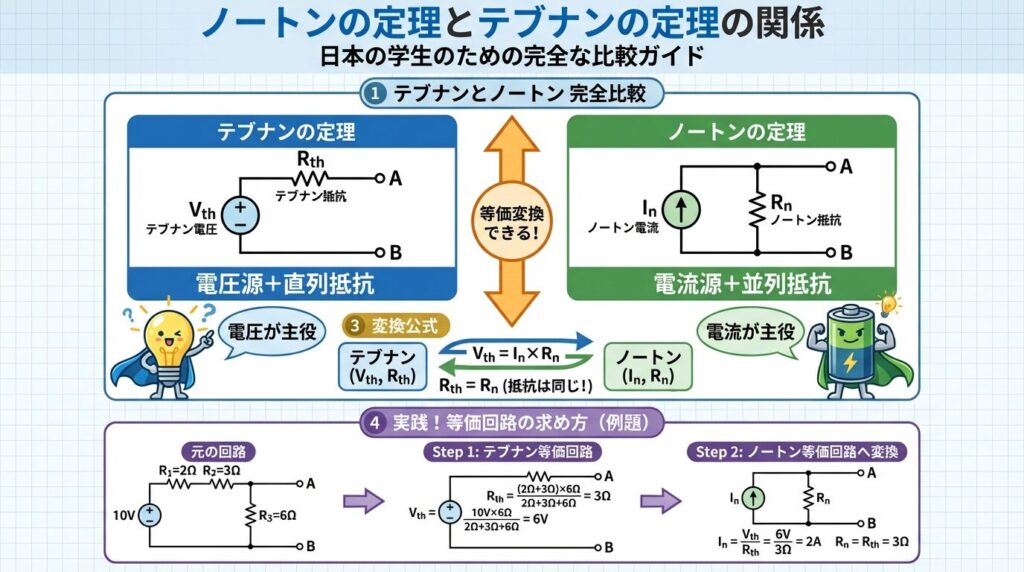

2つの定理は、以下の公式で相互に変換できます。
🔧 変換公式
Vth = In × Rn
In = Vth / Rth
Rth = Rn
※ Vth:テブナン電圧、In:ノートン電流、Rth/Rn:内部抵抗(同じ値)
🤔 どっちを使えばいいの？
💡 使い分けのコツ
テブナンの定理 → 電圧を基準に考えたい時、直列回路が多い時に便利
ノートンの定理 → 電流を基準に考えたい時、並列回路が多い時に便利
※ 電験三種では、テブナンの定理の方が出題頻度が高い傾向にあります。
よくある間違いと電験三種の試験対策

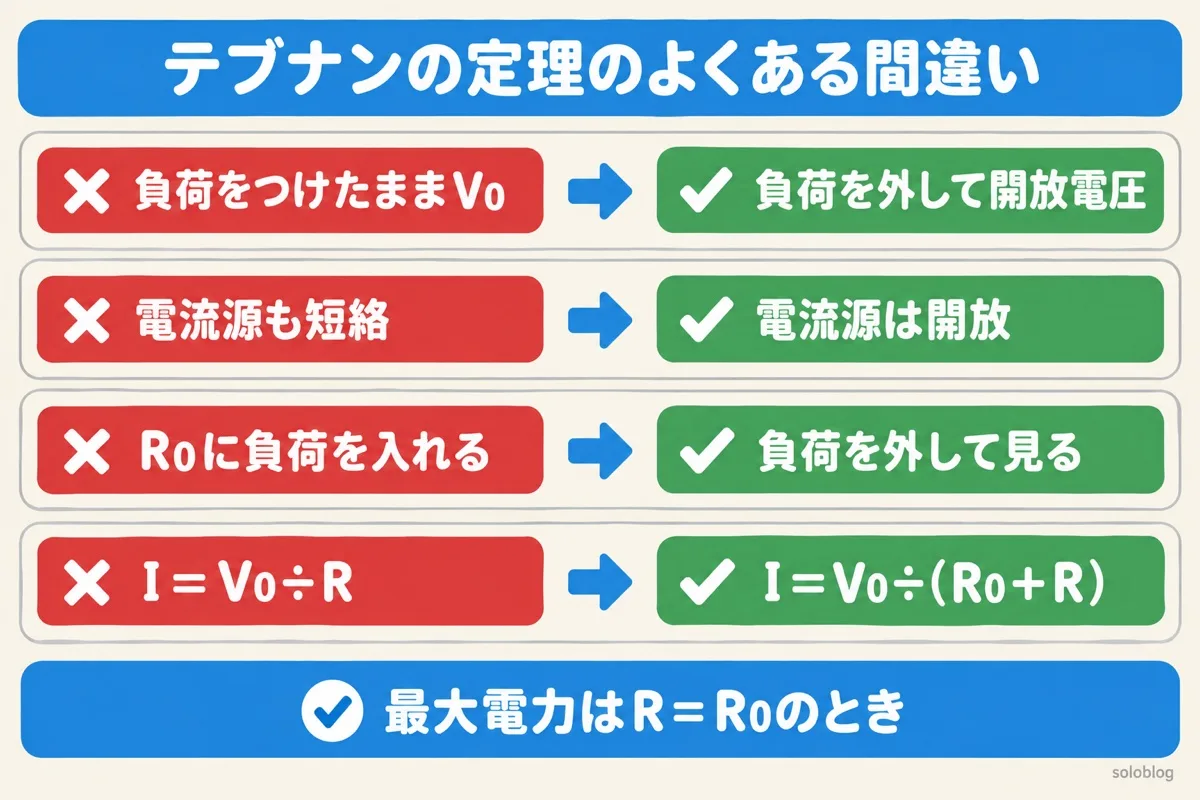

⚠️ 初心者がやりがちな3つのミス
❌ ミス①：負荷を外し忘れる
Vthを求める時、負荷抵抗を回路に繋いだまま計算してしまうミス。
→ 必ず負荷は外してから電圧を測りましょう!

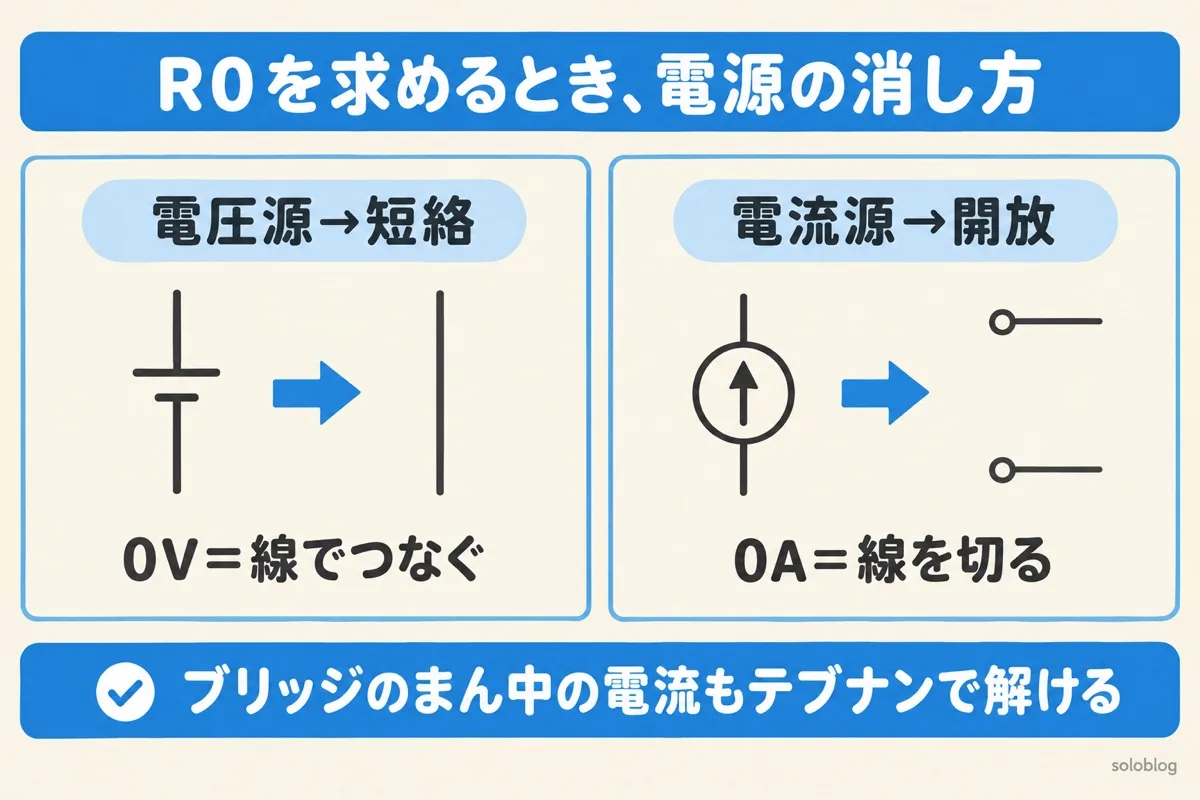

❌ ミス②：電圧源を「開放」してしまう
Rthを求める時、電圧源を「開放(切断)」してしまうミス。正しくは「短絡(ショート)」です。
→ 電圧源は導線に置き換える(短絡)のがルールです!
❌ ミス③：等価回路を描かずに計算する
VthとRthを求めたら満足して、最後の負荷電流計算を忘れるミス。
→ 必ず等価回路を描いて、最後まで計算しましょう!
📝 電験三種での出題パターン
電験三種の試験では、以下のようなパターンでテブナンの定理が出題されます。
📚 頻出パターン
✅ 抵抗3〜4個の複雑な回路で、特定の抵抗に流れる電流を求める問題
✅ 「最大電力」を求める問題(RthとRLが等しい時に最大になる)
✅ テブナン電圧やテブナン抵抗の値を直接求めさせる問題
✅ ノートンの定理との変換問題
🎯 試験で使えるテクニック
💡 時短テクニック
テク①： 回路図を見たら、すぐに「負荷はどれか?」を見極める
テク②: 分圧・分流の公式を即座に使えるように練習しておく(Vth計算で頻出)
テク③: 合成抵抗の計算(直列・並列)を素早く正確にできるようにする(Rth計算で必須)
テク④: 等価回路を毎回きちんと描く(計算ミスを防げる)
まとめー テブナンの定理をマスターして、計算時間を大幅短縮!
この記事では、テブナンの定理について、基本の考え方から具体的な計算手順、ノートンの定理との関係、試験対策まで徹底解説しました。

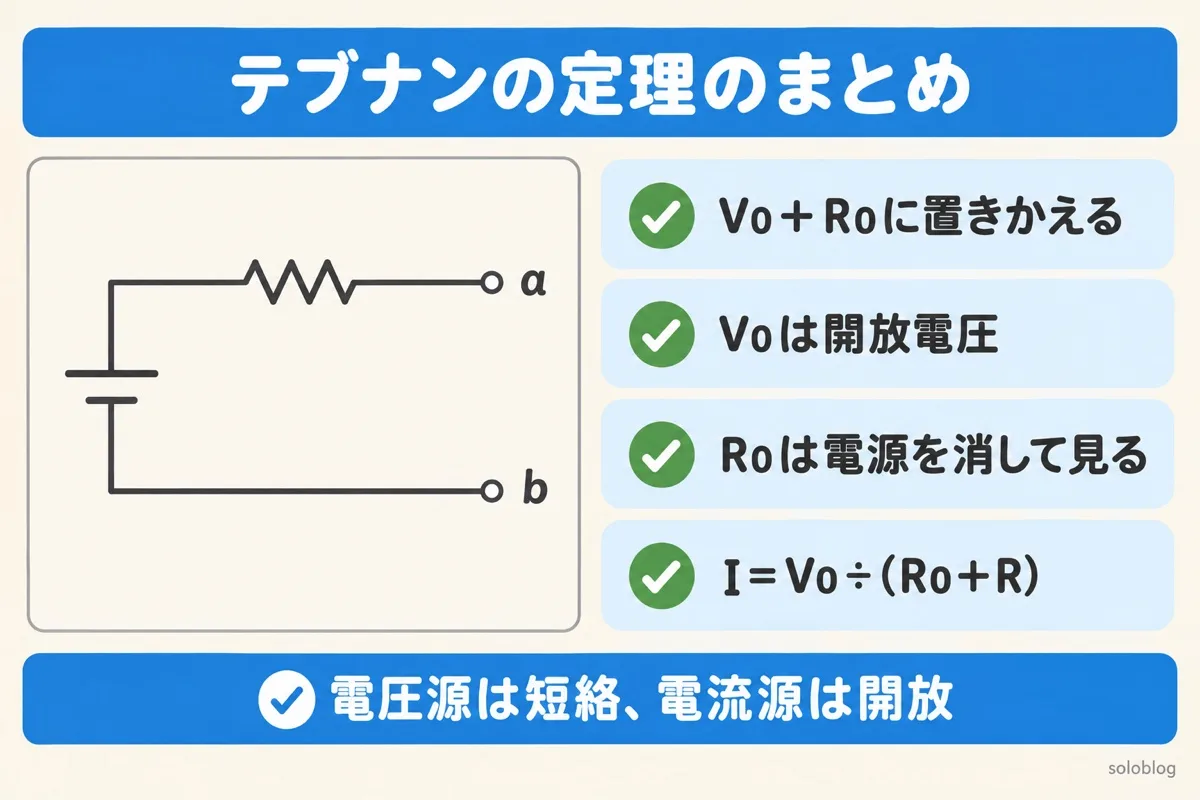

✅ この記事のポイント総まとめ
📌 テブナンの定理 = どんな回路も「電圧源(Vth) + 抵抗(Rth)」に置き換えられる
📌 Vth = 負荷を外した時の開放電圧
📌 Rth = 電圧源を短絡した時の合成抵抗
📌 ノートンの定理との変換が可能(本質は同じ)
📌 電験三種では時短計算の切り札になる重要定理!
複雑な回路問題に出会ったら、「テブナンの定理で簡単にできないかな?」と考えるクセをつけましょう。
この定理を使いこなせるようになれば、計算時間が劇的に短縮され、試験での得点力が大きくアップします!
📚 関連記事で理解を深めよう!
テブナンの定理を使いこなすには、回路の基礎知識がしっかり身についていることが大切です。
以下の記事も合わせて読んで、理論の土台を固めましょう!
🔗 直列回路と並列回路の違い
テブナン抵抗の計算には、合成抵抗の知識が必須です!
🔗 分圧・分流の法則
テブナン電圧を求める時に頻繁に使う重要公式です!
🔗 電力と電力量の違い
テブナン等価回路での電力計算にも応用できます!
それでは、テブナンの定理を武器に、電験三種の理論科目を攻略していきましょう! 💪✨
