😣 こんな経験はありませんか?
回路に電源が2つ以上あると、どこからキルヒホッフを立てればいいかわからない
連立方程式が3本、4本と増えて計算ミスを連発する
「重ね合わせの理」と「テブナンの定理」の使い分けがわからない
✅ この記事でわかること
重ね合わせの理の考え方を「工場の生産ライン」のたとえで直感的に理解
複数電源の回路を「1つずつ分解→足す」だけで解く3ステップ
具体的な計算例で手を動かして完全マスター
テブナンの定理との使い分け判断フローチャート
回路に電源が1つだけなら、オームの法則で終わりです。でも電源が2つ、3つ と増えた途端、「どこに電流が流れているのか」がわからなくなりますよね。
キルヒホッフの法則で連立方程式を立てるのも正解ですが、式が増えるほど計算ミスのリスクも跳ね上がります。特に電験三種の試験では制限時間との戦い。連立方程式を3本も解いている暇はありません。
そこで登場するのが「重ね合わせの理(重ねの理)」 です。この方法を使えば、複数の電源がある複雑な回路を「電源1つだけの簡単な回路」に分解して、最後に足し算するだけ で答えが出ます。
この記事では、重ね合わせの理を初心者でも確実に使いこなせるように、ステップごとに丁寧に解説していきます。
SERIES|全7回 + 番外編
直流回路マスターシリーズ
オームの法則からテブナンの定理まで、電験三種・理論の得点源を体系的に学ぶ
結論|まず30秒でわかる答え
重ね合わせの理は、電源が複数ある回路を「電源1つだけの回路」に分けて解き、最後に結果を足し合わせる方法です。1つの電源を残すとき、ほかの電圧源は短絡、電流源は開放に置き換えます。足すときは電流の向きに注意します。電流や電圧は重ね合わせられますが、電力(P=I²R)は重ね合わせられません。
重ね合わせの理とは?|「1つずつ調べて、最後に足す」
🏭 工場のたとえで直感的に理解する
いきなり定義を見ても頭に入らないので、まず工場の生産ラインで考えてみましょう。
🏭 工場のたとえ

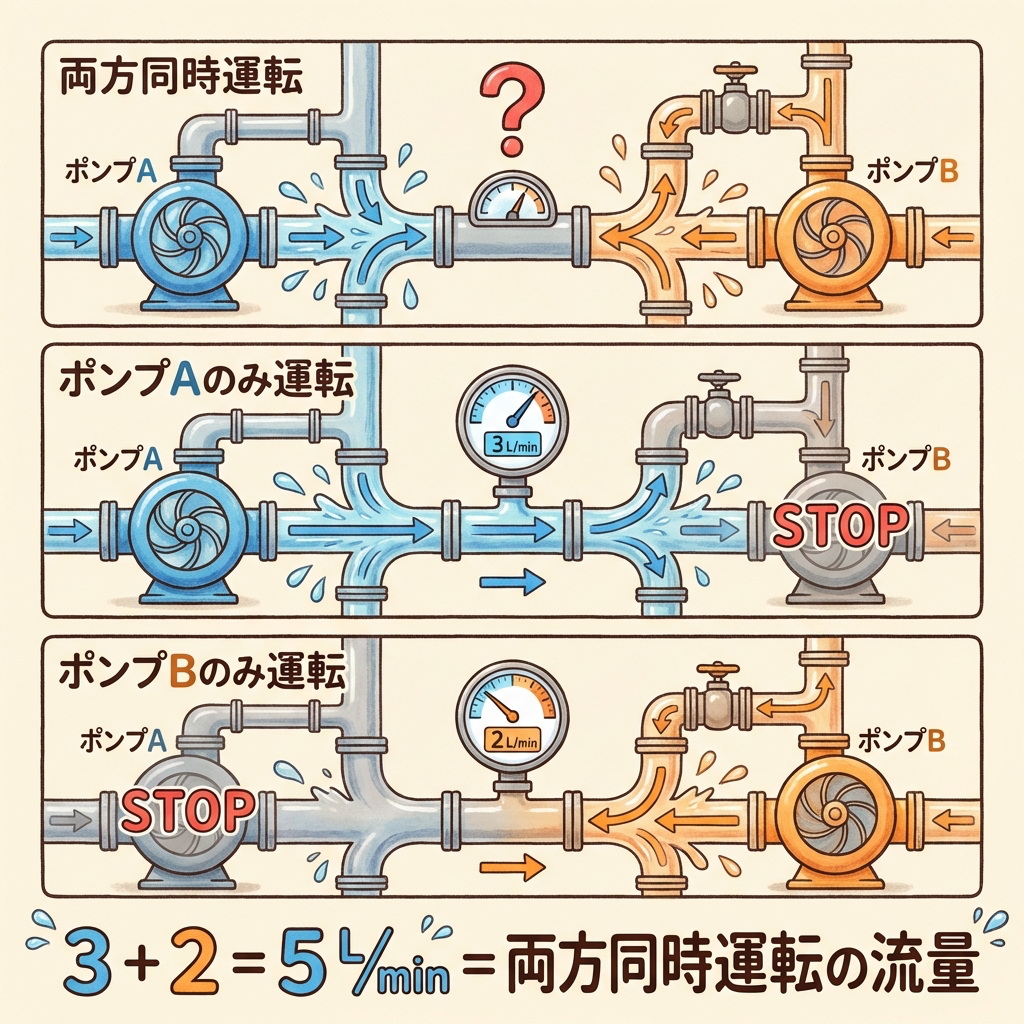

ある工場に2台のポンプ(ポンプAとポンプB) が設置されていて、同じ配管ネットワークに水を送り込んでいるとします。
ある地点の流量を知りたいとき、こう考えます:
① まずポンプBを止めて 、ポンプAだけ動かす → その地点の流量を測る
② 次にポンプAを止めて 、ポンプBだけ動かす → その地点の流量を測る
③ ①と②の流量を足し算する → それが2台同時運転のときの流量になる
これが「重ね合わせの理」の考え方です。
電気回路でも全く同じことが言えます。「ポンプ」を「電源」に、「流量」を「電流」に置き換えるだけです。
📖 正式な定義
📐 重ね合わせの理(Superposition Theorem)
複数の電源を含む線形回路 において、回路の任意の点の電流や電圧は、各電源が単独で存在するときの電流や電圧の代数和(足し算・引き算) に等しい。
ポイントは2つあります。
① 「線形回路」であること。 抵抗やコイル、コンデンサで構成された回路は線形回路です。ダイオードのように電流と電圧の関係が直線(比例)にならない素子が入っている回路には使えません。電験三種の直流回路問題はほぼ抵抗だけの回路なので、安心して使えます。
② 「代数和」であること。 単純に足すだけではなく、電流の向きが逆なら引き算になります。ここが計算ミスしやすいポイントなので、後ほど詳しく解説します。
おすすめの本
「重ね合わせの理(重ねの理)」を試験の得点につなげるなら、前後の単元とあわせて教科書で押さえておくと安心です。TAC出版『みんなが欲しかった!』シリーズの、電験三種「理論」の教科書と問題集が1冊になった本です。
ポチップ
最大のポイント|「電源を消す」操作を理解する

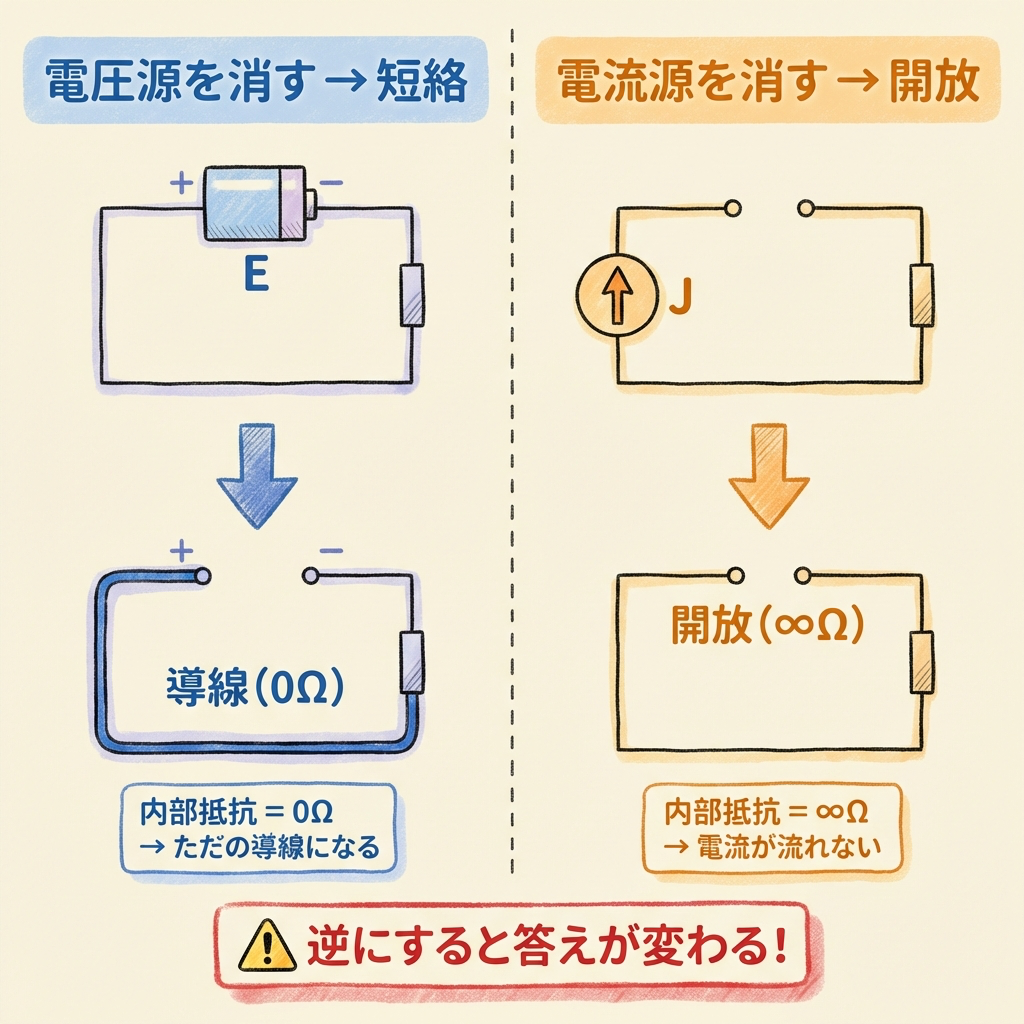

重ね合わせの理では、「注目する電源以外を消す」という操作を行います。これが最初につまずくポイントです。「電源を消す」とは、回路から電源を取り除いて、そこを特定の素子に置き換える という意味です。
⚡ 電圧源を消す → 導線(短絡・ショート)に置き換える
理想的な電圧源の内部抵抗は0Ω です。電圧を0Vにすると、ただの「抵抗0Ωの導線」になります。つまり、電圧源があった場所を導線でつなぐ(短絡する) ということです。
⚡ 電流源を消す → 何もない空間(開放)に置き換える
理想的な電流源の内部抵抗は無限大(∞Ω) です。電流を0Aにすると、「抵抗∞Ωの部品」=電流が全く流れない状態になります。つまり、電流源があった場所を切り離す(開放する) ということです。
⚠️ 最も間違えやすいポイント
電圧源 → 短絡(導線に置き換え)
電流源 → 開放(切り離す)
これを逆にすると答えが全く違ってしまいます。覚え方は「電圧源は内部抵抗0Ω → 0Ωの導線 」「電流源は内部抵抗∞Ω → 電流が流れない → 切り離し 」です。
電源の種類
内部抵抗
消す操作
イメージ
電圧源(E)
0Ω
短絡 (導線に置き換え)
電池を抜いて端子同士をつなぐ 〰️
電流源(J)
∞Ω
開放 (切り離す)
ポンプを外して管を塞ぐ ✂️
電圧源を消す → 短絡(導線)
電流源を消す → 開放(切り離す)
R
消す前
+
−
E
R
消した後
導線 (0 Ω)
R
消す前
J
R
消した後
開放 (∞ Ω)
内部抵抗 0 Ω の電源 → 電圧を 0 にすると導線
内部抵抗 ∞ Ω の電源 → 電流を 0 にすると切れた線
逆にすると答えが変わる(電圧源を開放・電流源を短絡にしない)
重ね合わせの理で「ほかの電源を消す」:電圧源は短絡、電流源は開放

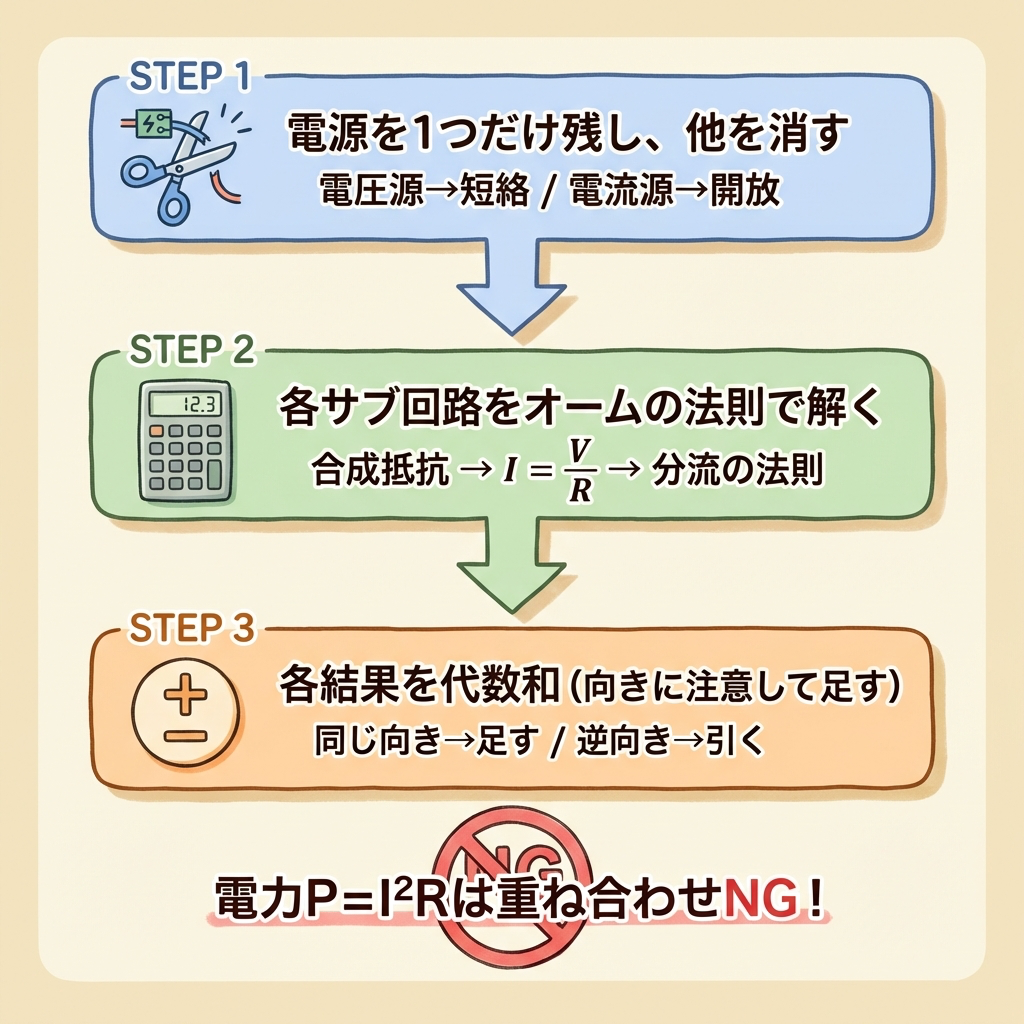

重ね合わせの理の解法|たった3ステップ
重ね合わせの理の手順は、どんな問題でも同じ3ステップです。この流れを体に染み込ませましょう。
✂️
STEP 1
電源を1つだけ残し 他の電源を消す
→
🔢
STEP 2
各回路の電流を オームの法則で求める
→
STEP 1:電源を1つだけ残し、他を消す

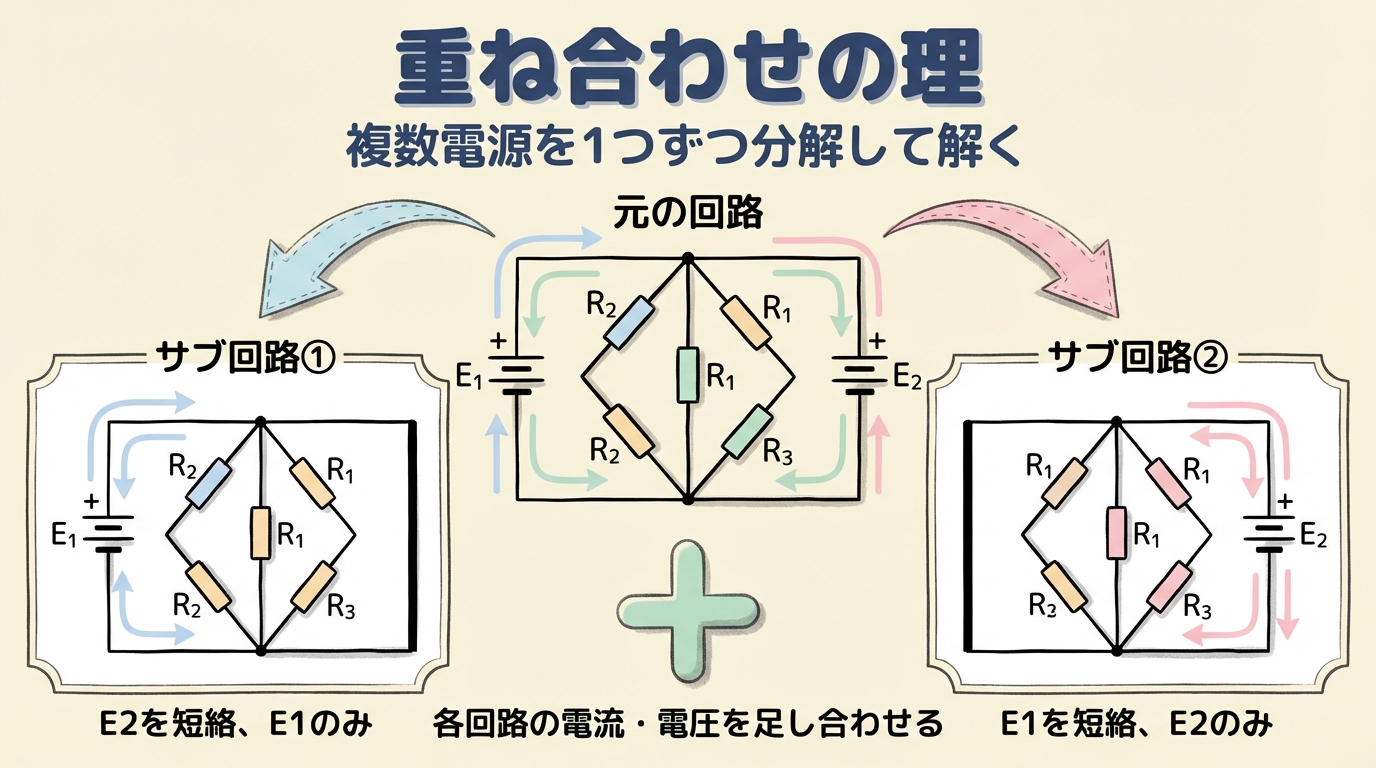

回路にn個の電源があれば、n通りの「サブ回路」を作ります。例えば電圧源E₁とE₂がある回路なら、以下の2つのサブ回路を作ります。
サブ回路① :E₁だけ残し、E₂を短絡(導線に置き換え)
サブ回路② :E₂だけ残し、E₁を短絡(導線に置き換え)
STEP 2:各サブ回路でオームの法則を使って解く
電源が1つだけになった回路は、合成抵抗を求めてオームの法則を使うだけのシンプルな問題です。連立方程式は不要になります。各サブ回路で求めたい箇所の電流(または電圧)を求めます。
STEP 3:各サブ回路の結果を代数和する
最後に、各サブ回路で求めた電流(電圧)を向きを考慮して足し算 します。
→→
同じ向きの場合
足し算 I = I₁ + I₂
💡 向きの判断のコツ
STEP 1の段階で、求めたい電流の「正の向き」を矢印で決めておきましょう。各サブ回路の電流がその矢印と同じ方向なら+、逆方向なら−です。最初に基準の矢印を決めること が計算ミスを防ぐ最大のコツです。
重ね合わせの理の手順3ステップ
おすすめの本
電気回路の基本があいまいなときは、入門書で土台を固めておくと理解が進みます。電気回路の基本を、つまずいている人向けにやさしく解説した入門書です(オーム社)。
¥2,156 (2026/03/03 08:14時点 | Amazon調べ)
ポチップ
【計算例①】電圧源が2つある回路
📝 問題

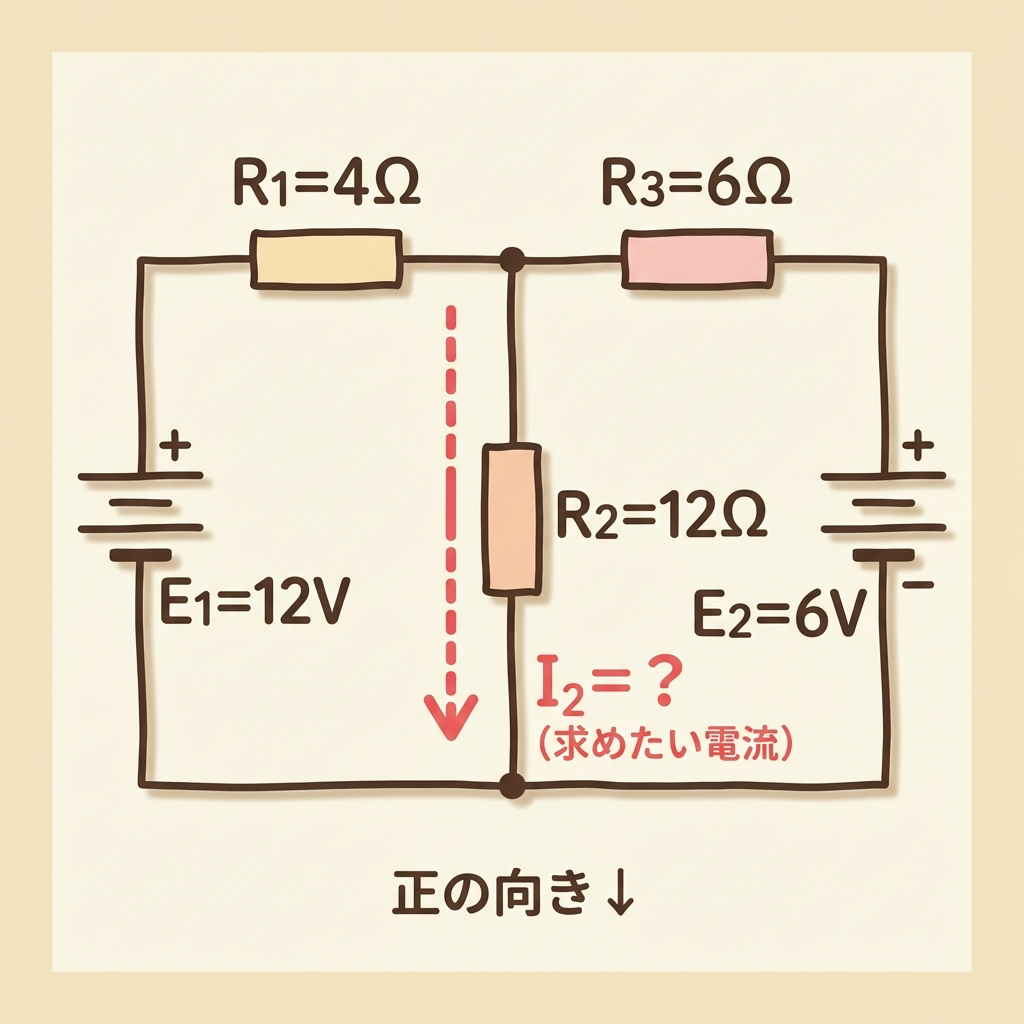

下図の回路で、抵抗 R₂ に流れる電流 I₂ を求めよ。
回路構成:
・電圧源 E₁ = 12V に R₁ = 4Ω が直列に接続
・電圧源 E₂ = 6V に R₃ = 6Ω が直列に接続
・2つの枝と R₂ = 12Ω の3本が、上の点Aと下の点のあいだに並んでいる
・電源の向き:E₁ は+が上、E₂ は+が下(2つの電源は逆向き)

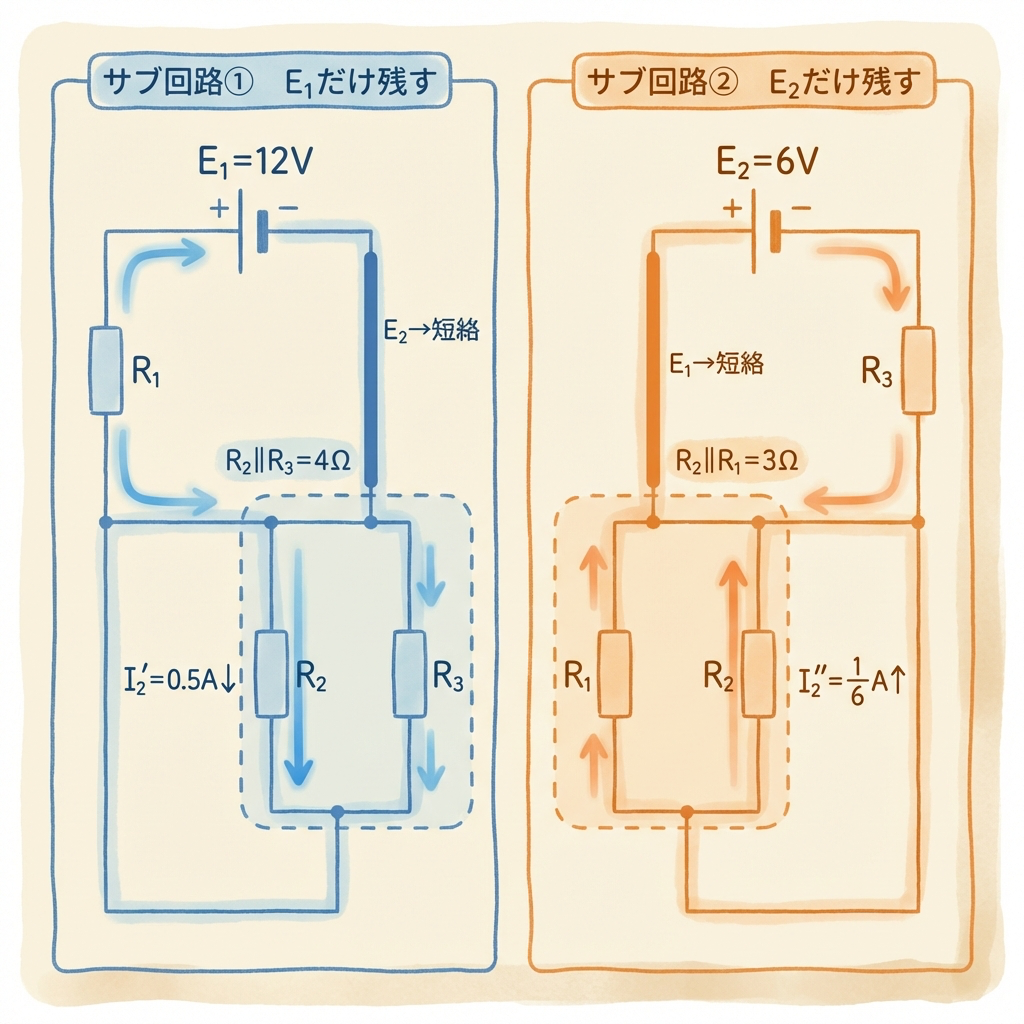

✏️ STEP 1:サブ回路を2つ作る
まず、R₂を流れる電流の正の向きを「上から下」と決めておきます。
📘 サブ回路①(E₁だけ残す)
E₂を短絡(導線に置き換え)
すると、R₂とR₃が並列 になります。
R₂‖R₃ = (12×6)/(12+6) = 72/18 = 4Ω
回路全体の合成抵抗:
R₁ + R₂‖R₃ = 4 + 4 = 8Ω
全体の電流:
I = E₁ / 8 = 12/8 = 1.5A
分流の法則でR₂の電流(上から下向き):
I₂' = 1.5 × R₃/(R₂+R₃) = 1.5 × 6/18 = 0.5A ↓
📙 サブ回路②(E₂だけ残す)
E₁を短絡(導線に置き換え)
すると、R₂とR₁が並列 になります。
R₂‖R₁ = (12×4)/(12+4) = 48/16 = 3Ω
回路全体の合成抵抗:
R₃ + R₂‖R₁ = 6 + 3 = 9Ω
全体の電流:
I = E₂ / 9 = 6/9 = 2/3 A
分流の法則でR₂の電流(下から上向き):
I₂'' = (2/3) × R₁/(R₂+R₁) = (2/3) × 4/16 = 1/6 A ↑
✏️ STEP 3:代数和で最終回答
正の向き「上から下(↓)」を基準にします。
📐 最終計算
I₂ = I₂'(↓) − I₂''(↑)
I₂ = 0.5 − 1/6 = 3/6 − 1/6 = 2/6 = 1/3 A(≒ 0.33A)↓
サブ回路①のI₂'は正の向き(↓)なので+ 、サブ回路②のI₂''は逆向き(↑)なので− として計算しました。結果が正なので、電流は「上から下」の方向に1/3 A流れています。
🔧 現場の声
「え、結果が負になったらどうするの?」と思う方がいるかもしれません。負になったら単純に電流の向きが最初に仮定した方向と逆 だということです。絶対値が電流の大きさ、符号が方向を表しています。
例題の回路
A
R₁=4Ω
+
−
E₁
R₂ 12Ω
R₃=6Ω
+
−
E₂
12V
6V
I₂
正の向き:R₂ を上から下(↓)
E₁ は+が上、E₂ は+が下(逆向き)
① E₁ だけ残す(E₂ を短絡)
A
R₁=4Ω
+
−
E₁
R₂ 12Ω
R₃=6Ω
短絡
1.5A
0.5A
1A
R₂‖R₃=4Ω → 12÷8=1.5A
I₂′=1.5×6/18=0.5A(↓)
② E₂ だけ残す(E₁ を短絡)
A
R₁=4Ω
短絡
R₂ 12Ω
R₃=6Ω
+
−
E₂
2/3A
1/6A
1/2A
R₂‖R₁=3Ω → 6÷9=2/3A
I₂″=2/3×4/16=1/6A(↑)
I₂ = 0.5 − 1/6 = 1/3 A(上から下へ)
例題1:E₂ は+が下。サブ回路①は R₂ に下向き、②は上向きなので引き算
【計算例②】電圧源と電流源が混在する回路
電験三種では、電圧源と電流源が同時に存在する回路も出題されます。「電源を消す」操作が電圧源と電流源で異なるので、ここでしっかり練習しておきましょう。

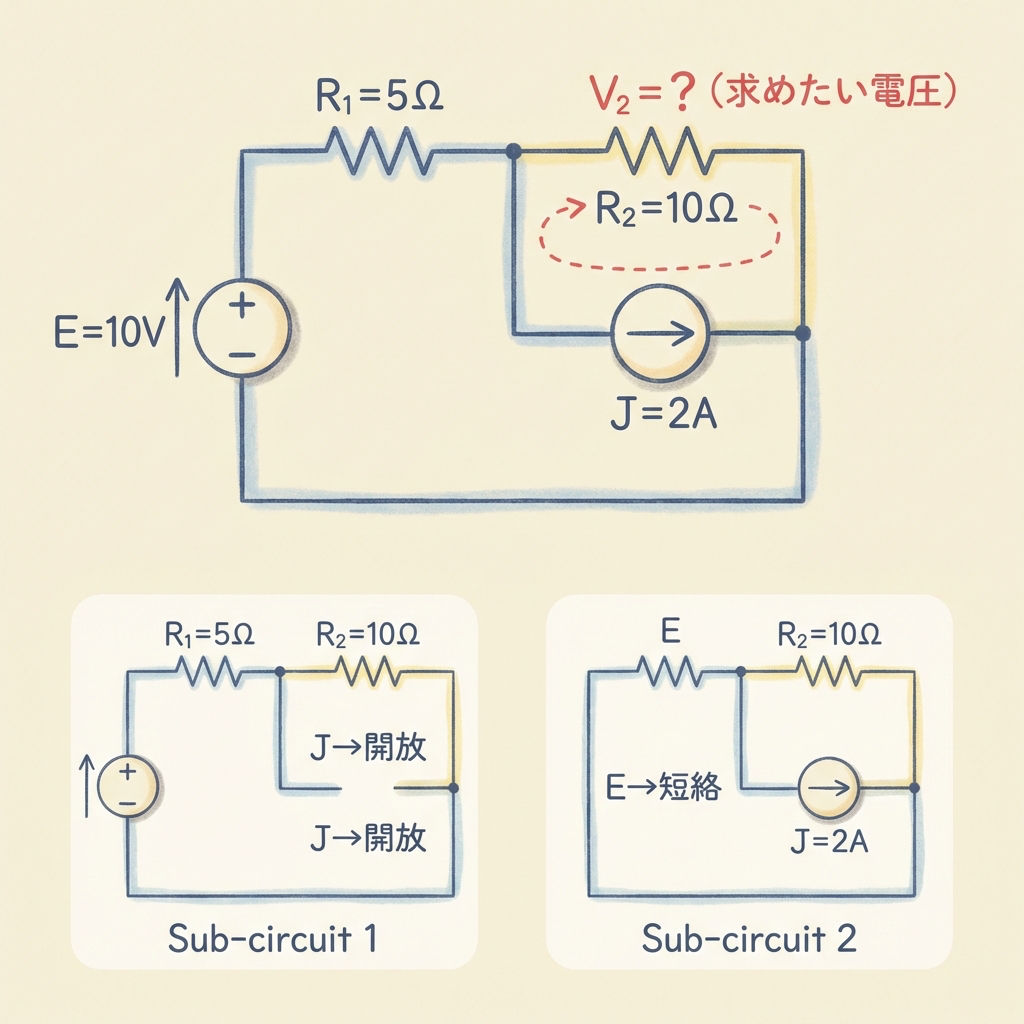

📝 問題
下図の回路で、抵抗 R₂ の両端電圧 V₂ を求めよ。
回路構成:
・電圧源 E = 10V に R₁ = 5Ω が直列に接続
・電流源 J = 2A が R₂ = 10Ω に並列に接続(J は、R₁ と R₂ がつながる点Aへ電流を押し込む向き)
・R₁ と(R₂‖J)が直列に接続されている
✏️ サブ回路①:電圧源 E だけ残す(電流源 J を開放)
電流源Jを開放(切り離し)すると、Jがあった場所は回路が途切れます。すると R₁ と R₂ が直列 でつながった単純な回路になります。
全体の電流:I = E / (R₁ + R₂) = 10 / (5 + 10) = 10/15 = 2/3 A
R₂ の両端電圧:V₂' = I × R₂ = (2/3) × 10 = 20/3 V ≒ 6.67V
✏️ サブ回路②:電流源 J だけ残す(電圧源 E を短絡)
電圧源Eを短絡(導線に置き換え)すると、R₁の一端が直接つながります。すると R₁ と R₂ が並列 になり、電流源Jがその並列回路に電流を押し込む構造です。
並列合成抵抗:R₁‖R₂ = (5×10) / (5+10) = 50/15 = 10/3 Ω
R₂ の両端電圧:V₂'' = J × (R₁‖R₂) = 2 × (10/3) = 20/3 V ≒ 6.67V
✏️ STEP 3:代数和
この例では、両方のサブ回路でV₂の極性が同じ向きになるため、単純に足し算です。
V₂ = V₂' + V₂'' = 20/3 + 20/3 = 40/3 V ≒ 13.3V
💡 ポイント
この問題のように、電圧源と電流源が混在する回路こそ重ね合わせの理の真価 が発揮されます。キルヒホッフで解くと式が複雑になりますが、重ね合わせなら「電源1つ + オームの法則」の繰り返しで済みます。
例題の回路
R₁=5Ω A
+
−
E 10V
R₂ 10Ω
J 2A
+ −
J は下から点 A へ電流を押し込む向き
R₂ の電圧 V₂(上が+)を求める
① E だけ残す(J を開放)
R₁=5Ω A
+
−
E 10V
R₂ 10Ω
開放
+ −
2/3A
R₁ と R₂ の直列:10÷15=2/3A
V₂′=2/3×10=20/3V
② J だけ残す(E を短絡)
R₁=5Ω A
短絡
R₂ 10Ω
J 2A
+ −
4/3A
2/3A
R₁‖R₂=10/3Ω に J=2A
V₂″=2×10/3=20/3V
V₂ = 20/3 + 20/3 = 40/3 ≒ 13.3 V(どちらも上が+なので足し算)
例題2:電流源は開放、電圧源は短絡にして2つの回路に分ける
重ね合わせの理が使えないケース・注意点
❌ 電力(P = I²R)は重ね合わせできない
これは非常に重要な注意点です。重ね合わせの理は電流と電圧には使えますが、電力には使えません 。
なぜか。電力の公式 P = I²R を見てください。Iが二乗 されています。二乗があるということは、(I₁ + I₂)² = I₁² + 2I₁I₂ + I₂² となり、「交差項」2I₁I₂ が生まれます。つまり P₁ + P₂ ≠ P全体 です。
⚠️ 試験での引っかけポイント
電験三種で「各電源による電力を求めて合計せよ」と言われたら、まず重ね合わせで電流を求めてから、最後にP = I²Rで電力を計算 してください。電力同士を足すのはNGです。
物理量
重ね合わせ
理由
電流 I
⭕ 使える
1次式(比例)だから
電圧 V
⭕ 使える
1次式(比例)だから
電力 P = I²R
❌ 使えない
2次式(二乗)だから
❌ 非線形素子がある回路には使えない
ダイオードやトランジスタなど、電流と電圧が比例関係にない素子(非線形素子)を含む回路では、重ね合わせの理は成り立ちません。電験三種の直流回路問題では、これらが登場することはまれですが、知識として押さえておいてください。
テブナンの定理との使い分け|どっちを使えばいい?
複数電源の回路を解く手法として、重ね合わせの理のほかにテブナンの定理 があります。どちらを使っても正解にたどり着けますが、問題のタイプによって「ラクに解ける方」が変わります 。

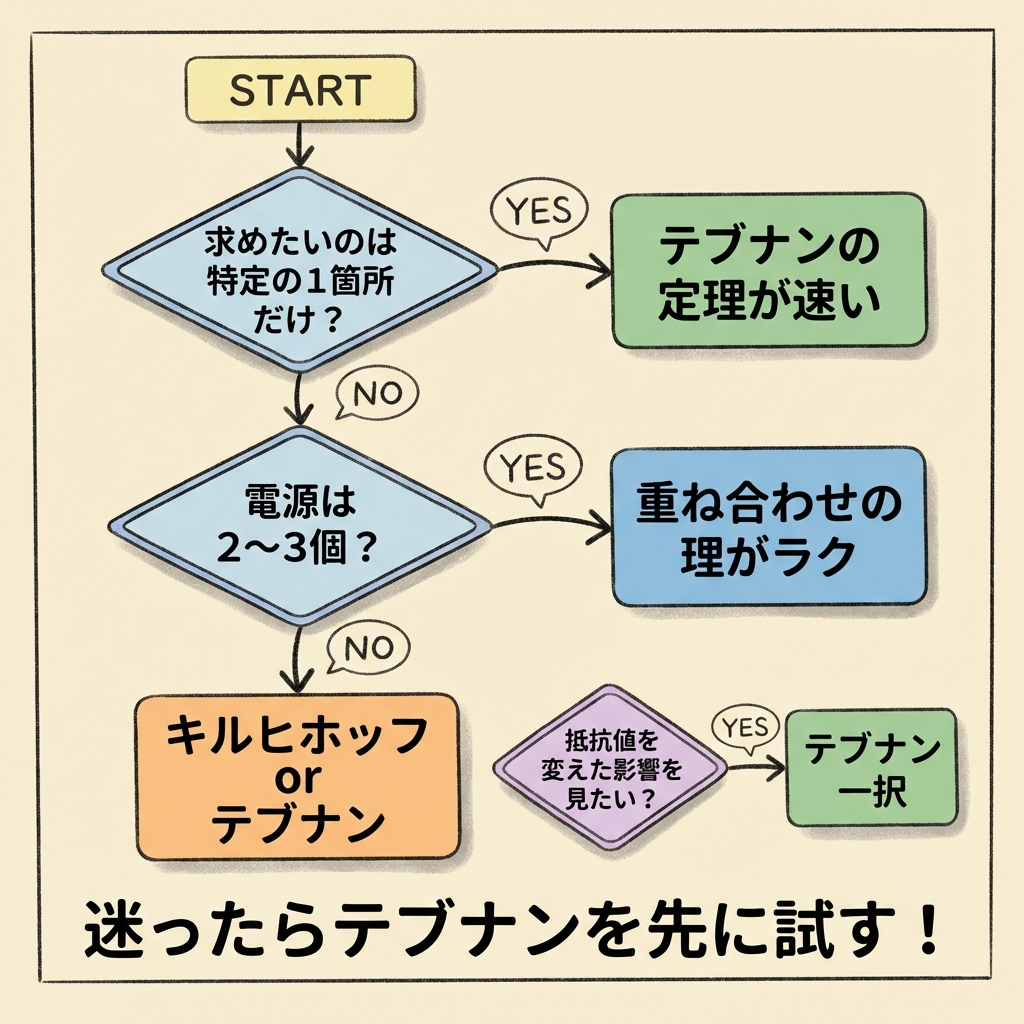

🔀 判断フローチャート
質問 1
求めたいのは特定の1ヶ所 の電流 or 電圧?
→ YES なら テブナンの定理 が速い
→ NO(複数箇所の電流が必要)なら次へ
質問 2
電源の数は2~3個?それ以上?
→ 2~3個なら 重ね合わせの理 がラク
→ 4個以上ならサブ回路が増えすぎるのでテブナン or キルヒホッフ
質問 3
「ある1つの抵抗の値を変えたとき」の影響を見たい?
→ YES なら テブナンの定理 一択(等価回路を作ればRを変えるだけ)
比較項目
重ね合わせの理
テブナンの定理
得意な場面
回路全体の電流分布を求めたい
特定の1箇所だけ求めたい
計算量
電源の数だけサブ回路を解く
1回の等価回路変換で済む
連立方程式
不要(オームの法則の繰り返し)
不要(等価回路→オームの法則)
注意点
電力の重ね合わせはNG
等価回路の作り方を間違えやすい
電験三種の出題
定理ごとには数えていません(下の注)
定理ごとには数えていません(下の注)
注:回路の定理の問は、平成21年度〜令和8年度上期の22回で11問です。どの定理で解いてもよい問が多いので、定理ごとには数えていません。
💡 試験本番での判断基準
迷ったらテブナンの定理を先に試す のが電験三種のセオリーです。なぜなら、電験の問題は「特定の1ヶ所の電流 or 電圧を求めよ」という形式がほとんどだからです。ただし、電流源と電圧源が混在している問題や、各電源の寄与を個別に知りたい問題では、重ね合わせの理が圧倒的に速いです。両方使えるようにしておくのが理想 です。
📘 関連記事
【電験三種・理論】テブナンの定理|複雑な回路を等価回路に変換する →
重ね合わせ・テブナン・キルヒホッフの選び方

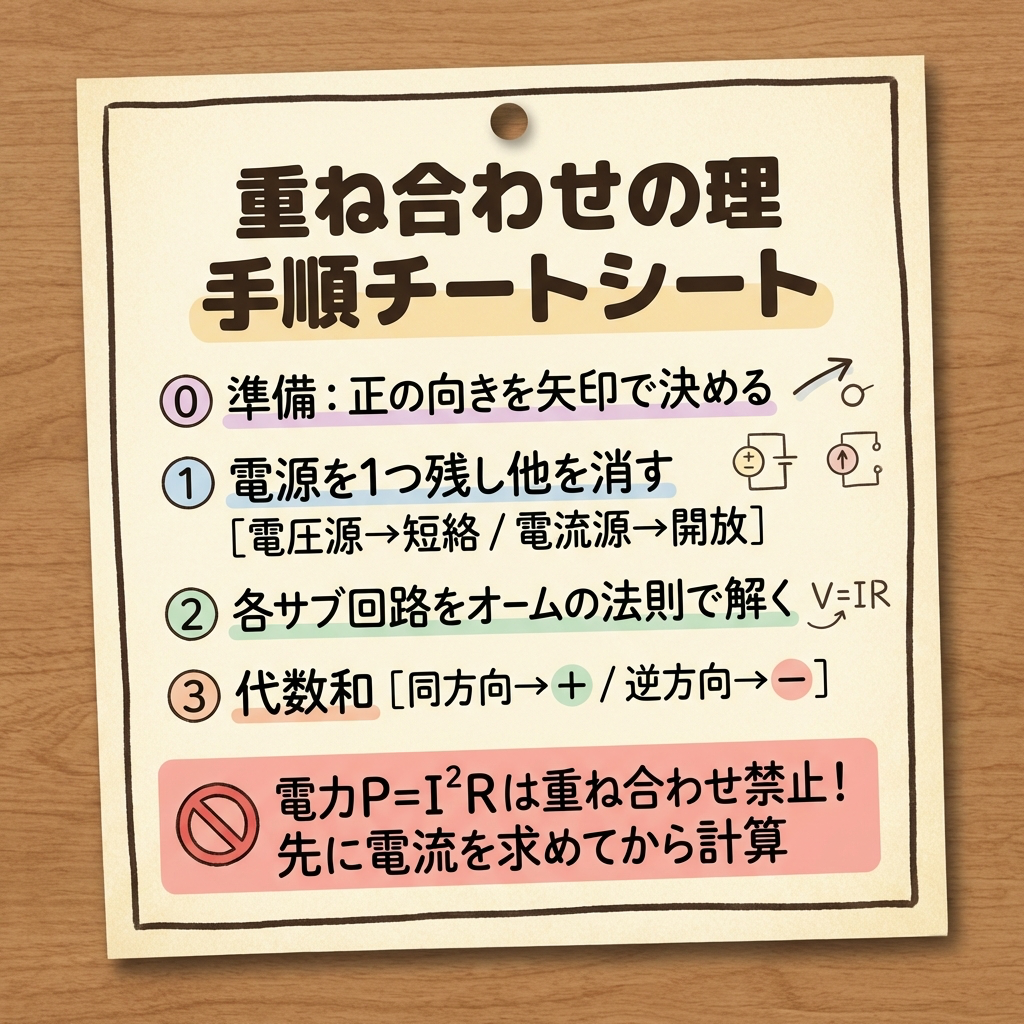

【保存版】重ね合わせの理 手順チートシート
最後に、試験直前に見返せるよう、手順を1枚にまとめました。
⓪ 準備:求めたい電流の「正の向き」を矢印で定める
① 電源を1つだけ残し、残りを消す
・電圧源 → 短絡 (導線に置き換え)
・電流源 → 開放 (切り離す)
② 各サブ回路で合成抵抗+オームの法則で解く
・分流の法則を使うと計算がラク
③ 各サブ回路の結果を代数和する
・正の向きと同じ方向 → +
・正の向きと逆方向 → −
🚫 禁止事項
電力(P = I²R)の重ね合わせは絶対NG!先に電流を求めてからP = I²Rを計算すること。
重ね合わせの理のチートシート:電力は重ねない
この記事の理解を深める本と道具
おすすめの本
電験三種の試験でどう問われるかは、過去問で確かめるのがいちばんの近道です。電験三種の過去10年分の試験問題をまとめた過去問題集です(2026年度版)。
楽天Kobo電子書籍ストア
¥3,080 (2026/10/24 12:31時点 | Amazon調べ)
ポチップ
まとめ
重ね合わせの理は、複数の電源がある回路を「電源1つだけの簡単な回路」に分解して、最後に足し算するだけ の非常にシンプルなテクニックです。
📝 この記事の要点
複数電源の回路を「1つずつ分解→足す」だけで解ける
電圧源を消す → 短絡 、電流源を消す → 開放
代数和では電流の向き に注意(同方向は+、逆方向は−)
電力(P = I²R)の重ね合わせはNG
テブナンの定理と両方使えるようにしておくのが理想
直流回路の問題は、「オームの法則」「キルヒホッフ」「重ね合わせの理」「テブナンの定理」の4つの武器を状況に応じて使い分けるのが合格のカギです。まずは計算例を何度も手を動かして解き直し、どの場面でどの武器を抜くか、体に染み込ませてください。
