電源回路を設計していると、「1次側と2次側の絶縁距離を確保してください」「この部分には強化絶縁が必要です」——こんな指示が当たり前のように飛び交いますよね。
でも、ちょっと立ち止まって考えてみてください。
「そもそも、なぜ1次側と2次側を分けなければならないのか？」
この問いに即答できる人は、意外と少ないのではないでしょうか。「安全規格で決まっているから」——それも正解ですが、規格の"裏側"にある物理的な理由を知っているかどうかで、設計の質は大きく変わります。
結論から言います。1次側と2次側を分ける理由は、「人を殺さないため」です。
大げさに聞こえるかもしれませんが、これは文字通りの意味です。家庭のコンセントに流れるAC100Vは、条件が揃えば人間の心臓を停止させるのに十分なエネルギーを持っています。この記事では、その「条件」と「メカニズム」を図解しながら、1次側と2次側を分ける本質的な理由を解説します。
目次

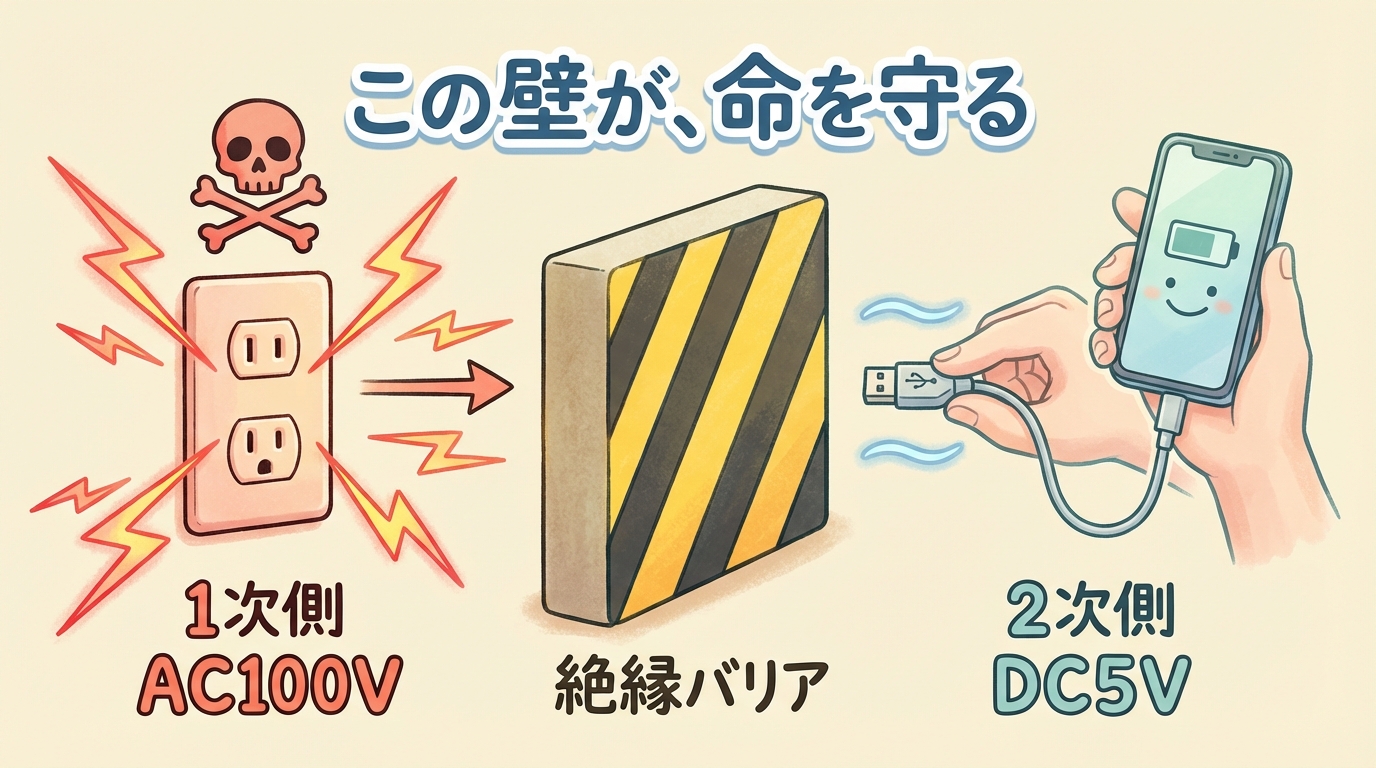

⚡ 1次側と2次側とは何か？｜まずは「境界線」の全体像を把握する
電子機器の内部には、大きく分けて2つの世界が存在します。「1次側」と「2次側」です。この2つの世界は、「絶縁」という壁によって完全に分離されています。
🔌 1次側（Primary Side）＝「殺す電圧がある側」
1次側とは、商用電源（AC100V / AC200V）が直接流れる側のことです。コンセントから電源プラグを通じて入ってくるAC電圧が、そのままの電圧レベルで存在するエリアです。
具体的には、電源プラグ → EMIフィルタ → 整流回路 → スイッチング素子（MOSFET等）の一次巻線側まで。この領域に人が触れると、感電による死亡リスクがあります。
🖐️ 2次側（Secondary Side）＝「人が触れる側」
2次側とは、絶縁トランスやフォトカプラなどを通じてエネルギーが変換された後の側のことです。一般的にDC5V、12V、24Vなどの低電圧に変換されており、USBポートや出力端子など、人が触れることを前提とした領域です。
1次側 ＝「触ったら死ぬかもしれない側」、2次側 ＝「触っても安全な側」。この2つの世界を分ける壁が「絶縁」です。

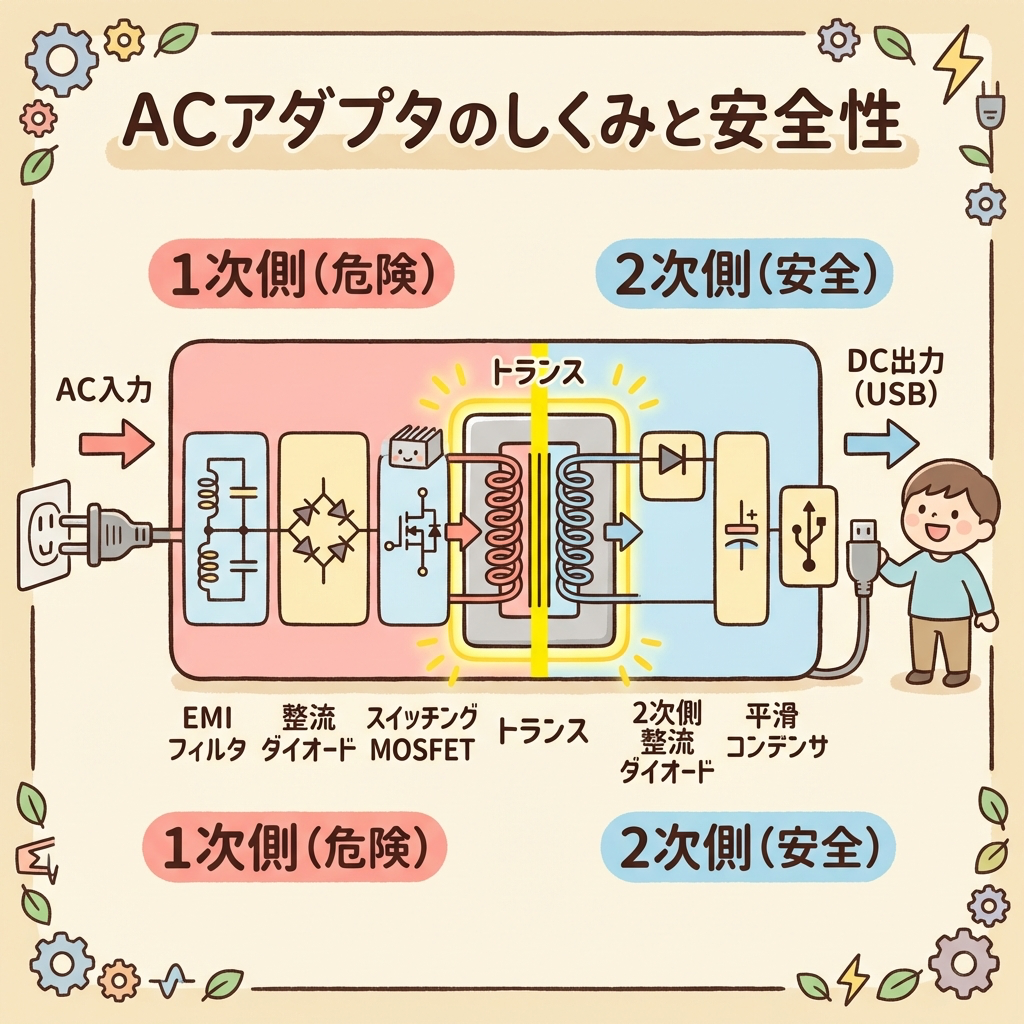

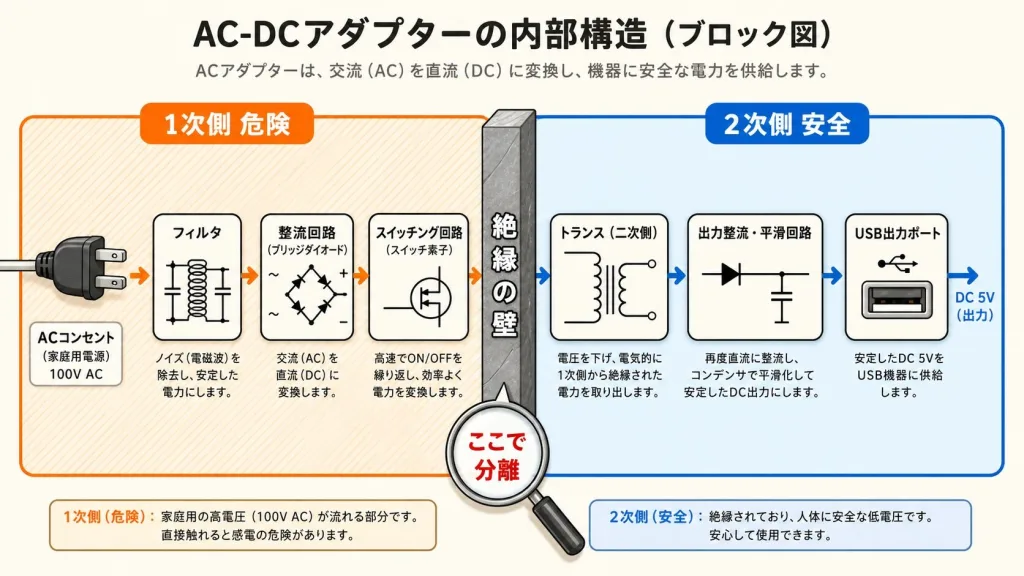

🗺️ AC-DC電源の全体像｜1次側と2次側の境界線はどこにある？
スマホの充電器やノートPCのACアダプターの内部を例に、1次側と2次側の境界線を見てみましょう。
↓
🛡️ EMIフィルタ
↓
⚡ 整流・平滑回路
↓
🔧 スイッチング素子
↓
🔄 トランス 1次巻線
↓
⚡ 整流・平滑回路
↓
📏 電圧レギュレータ
↓
🔋 DC5V / 12V 出力
↓
🖐️ USBポート等
ポイントは、絶縁トランスが1次側と2次側の境界線になっていることです。トランスの1次巻線と2次巻線の間には物理的な絶縁があり、エネルギーは「電磁誘導」という非接触の方法で受け渡されます。この絶縁が壊れたとき、AC100Vが2次側に漏れ出し、USBポートに触れた人の手を通って電流が流れる——これが感電事故のシナリオです。

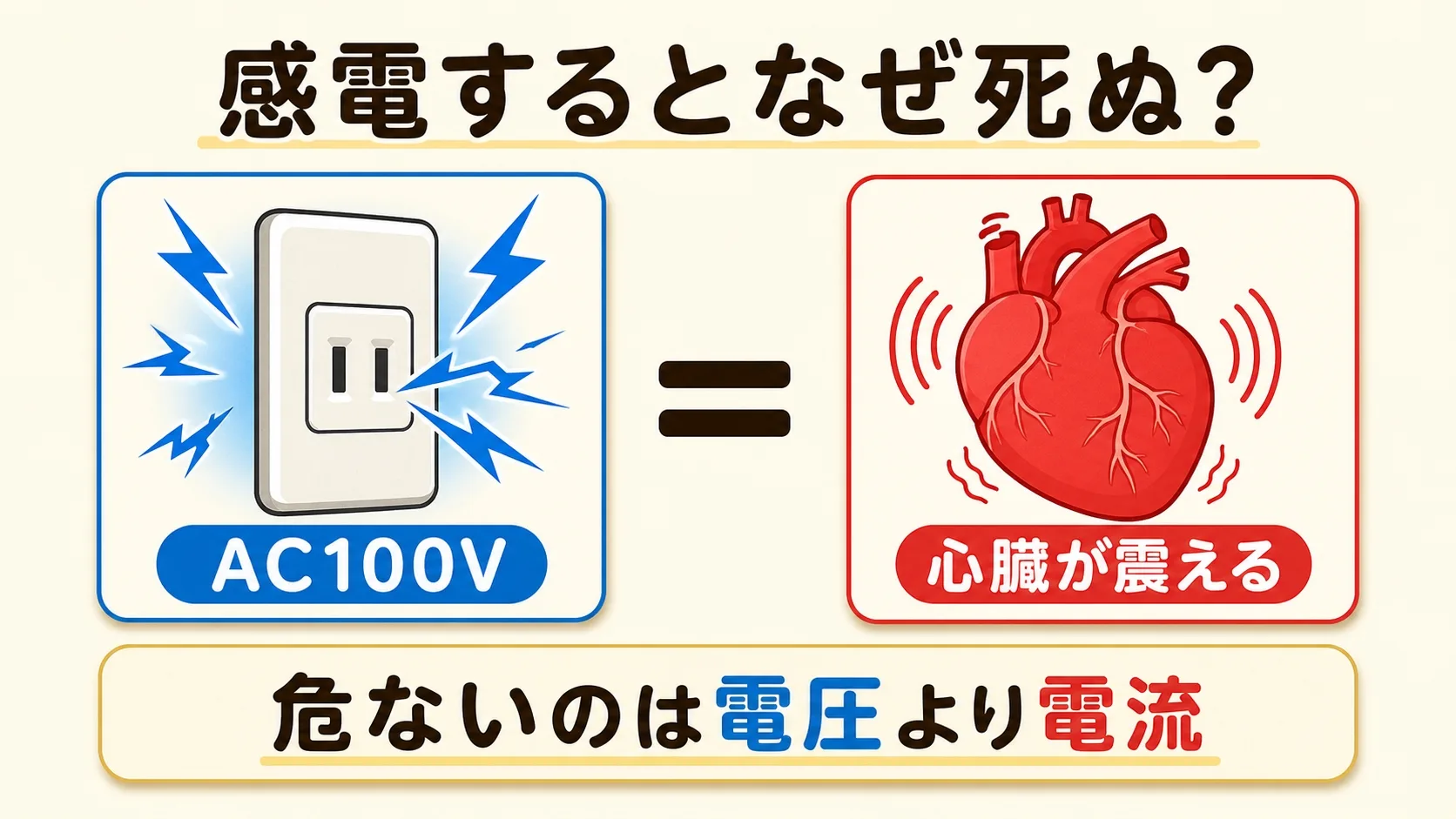

💀 なぜAC100Vで人は死ぬのか？｜感電のメカニズムを理解する
「家庭のコンセントはAC100Vだから、そんなに危なくないでしょ？」——これは多くの人が持つ誤解です。実際には、AC100Vは人間を殺すのに十分すぎる電圧です。そのメカニズムを理解しましょう。

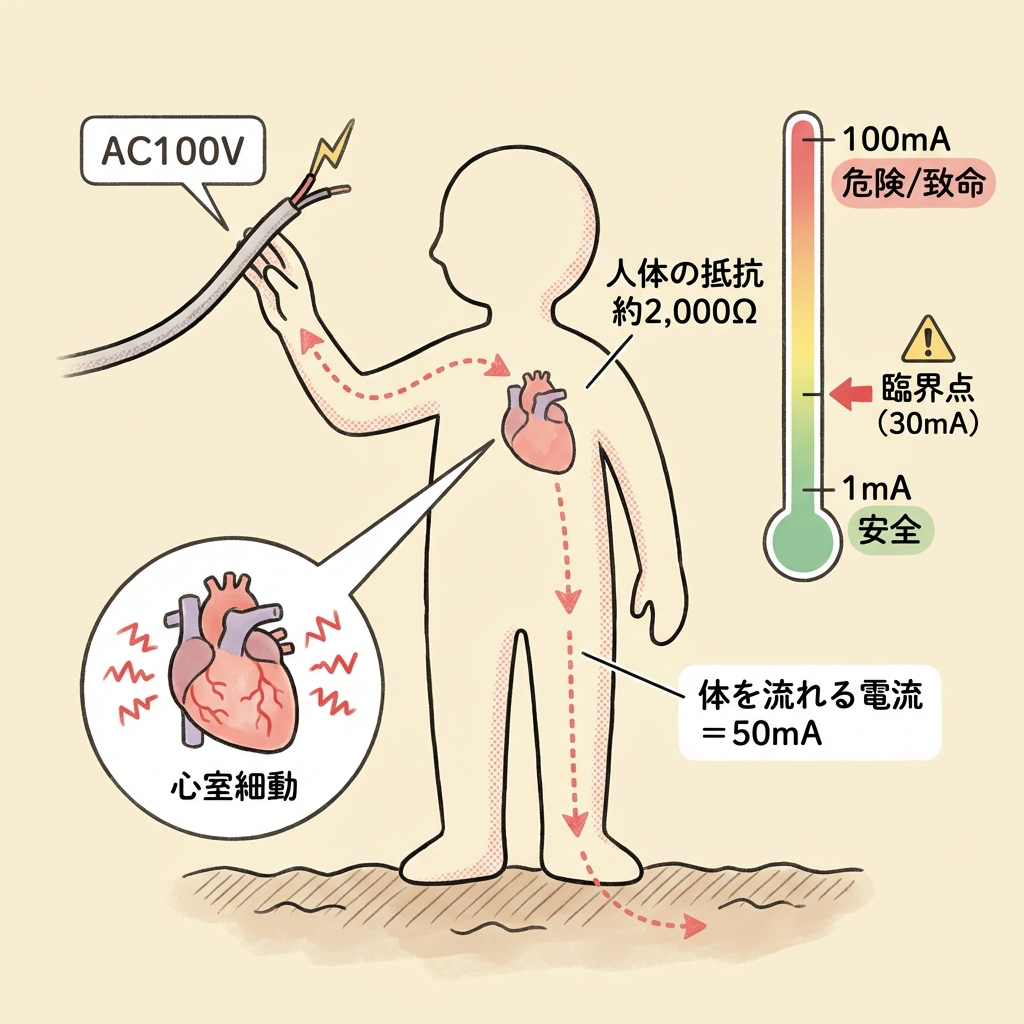

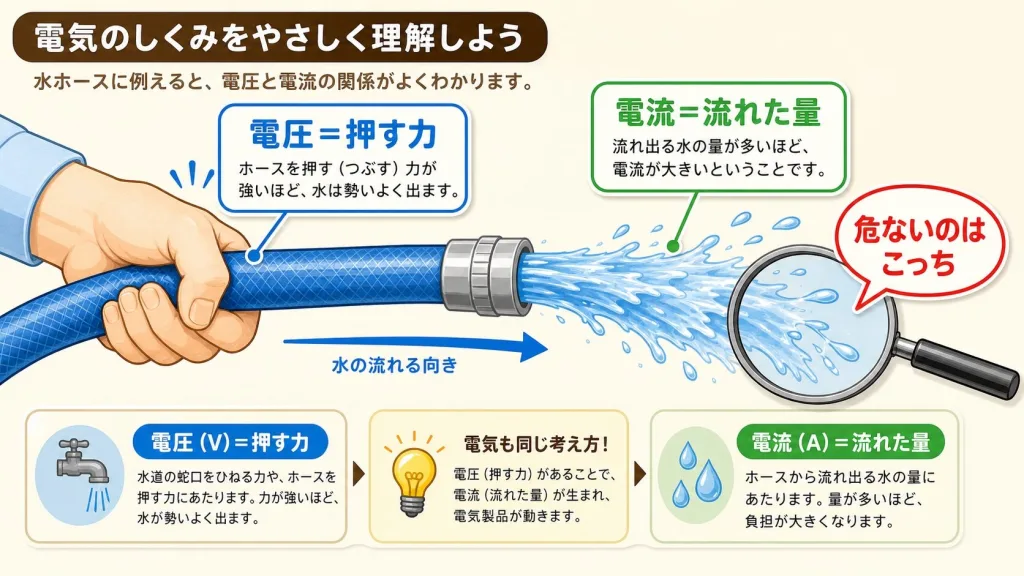

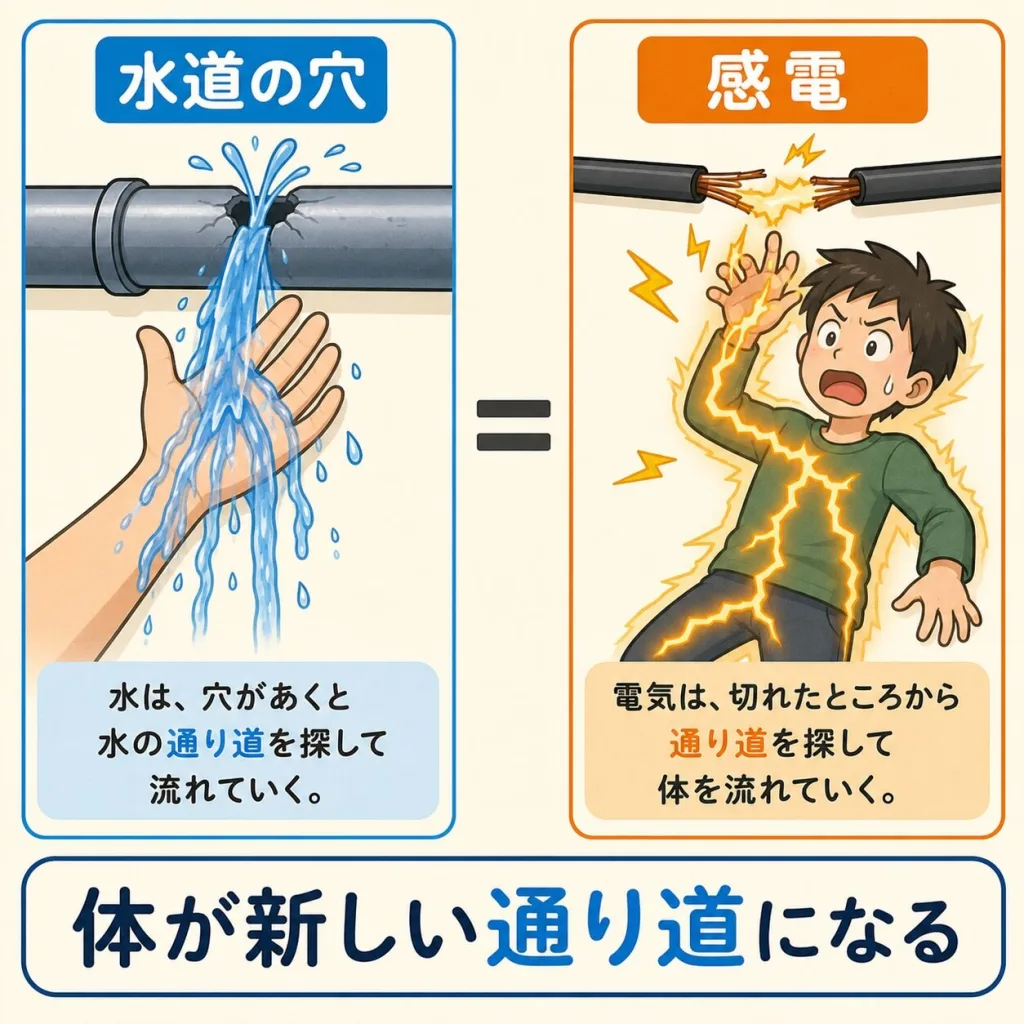

🫀 感電で人が死ぬのは「電圧」ではなく「電流」
感電による人体への影響は、体を流れる電流値と通電時間で決まります。「高い電圧に触れたから死ぬ」のではなく、「体に流れた電流が心臓の正常なリズムを狂わせるから死ぬ」のです。

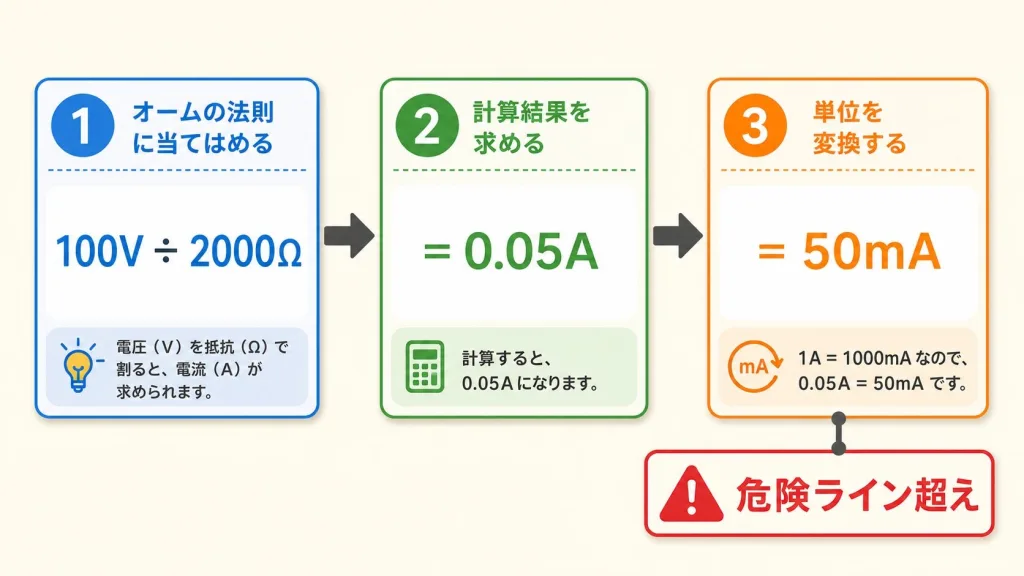

これを理解するために、オームの法則を思い出してください。
人体のインピーダンス（抵抗）は、皮膚の状態によって大きく変わります。
| 皮膚の状態 | 人体の抵抗値（目安） | AC100Vに触れた場合の電流 | 人体への影響 |
|---|---|---|---|
| 乾燥した皮膚 | 約4,000Ω | 約25mA | 筋肉の痙攣、自力離脱困難 |
| 💧 湿った皮膚 | 約2,000Ω | 約50mA | 心室細動 → 死亡の危険 |
| 🚿 水浸しの皮膚 | 約500Ω以下 | 約200mA以上 | ほぼ確実に死亡 |
汗ばんだ手でAC100Vに触れるだけで、体を流れる電流は50mAに達します。50mAは、心臓のリズムを狂わせる「心室細動」を引き起こす閾値です。お風呂場や洗面台での感電事故が多いのは、このためです。

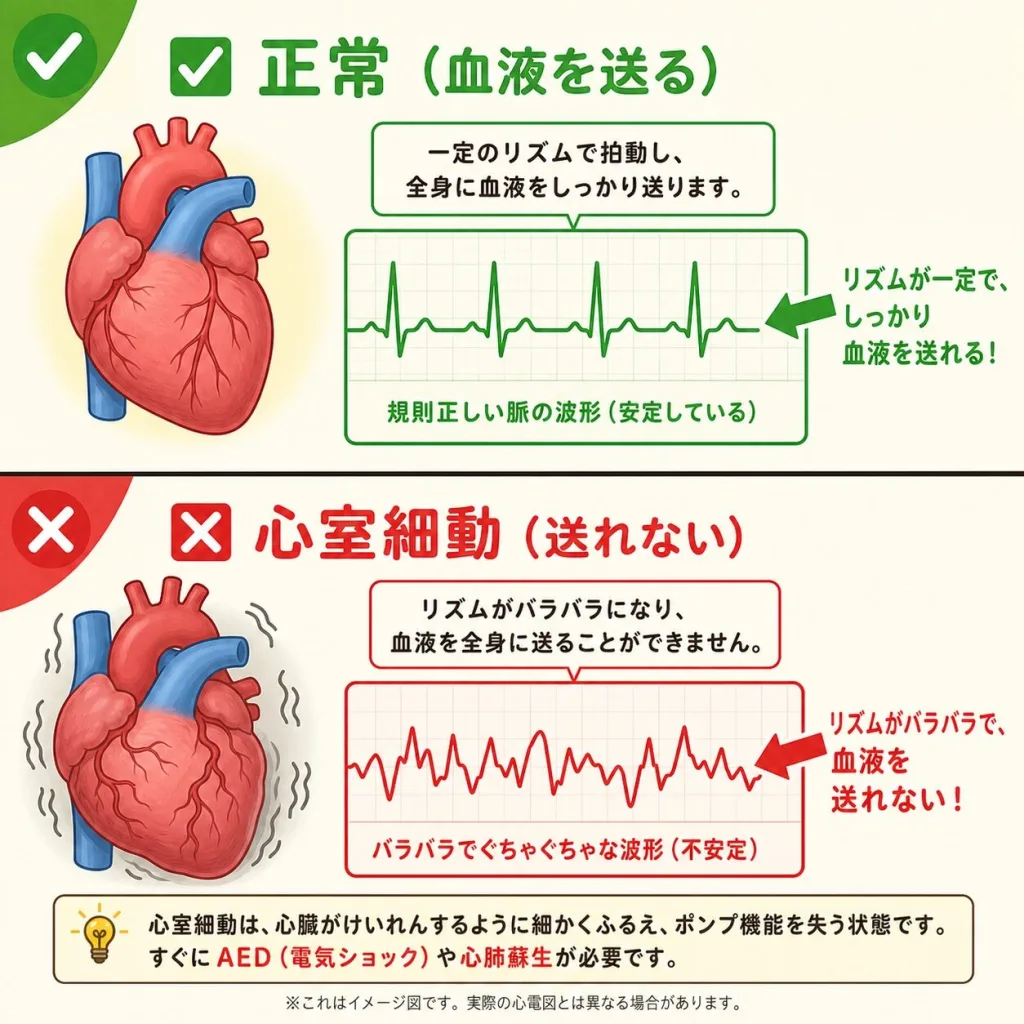

💔 心室細動とは？｜30mAで心臓が「震えて止まる」メカニズム
感電で人が死亡する最大の原因は、心室細動（しんしつさいどう）です。これは心臓の筋肉が正常なリズムで拍動できなくなり、「ブルブル震えるだけ」の状態になる現象です。
正常な心臓は、電気信号のリズムに従って「収縮→弛緩」を繰り返し、血液を全身に送り出しています。ところが、外部から電流が心臓に流れ込むと、このリズムが乱れます。
正常な心臓
規則的なリズムで拍動
「ドクン…ドクン…ドクン…」
→ 血液が全身に送り出される
→ 酸素が脳に届く
→ 生きている
心室細動の心臓
不規則に震えるだけ
「ブルブルブルブル…」
→ 血液がポンプされない
→ 酸素が脳に届かない
→ 数分で脳死
IEC 60479-1（通電による人体への影響）によると、交流50/60Hzの電流が30mA以上、通電時間が数百ミリ秒以上で心室細動のリスクが急激に高まります。安全限界として「50mA・秒」が広く採用されています（例：100mAなら0.5秒以内に遮断が必要）。
恐ろしいのは、心室細動は一度発生すると自然には回復しないことです。AED（自動体外式除細動器）で電気ショックを与えてリセットするか、心肺蘇生法を行わない限り、数分以内に脳死に至ります。

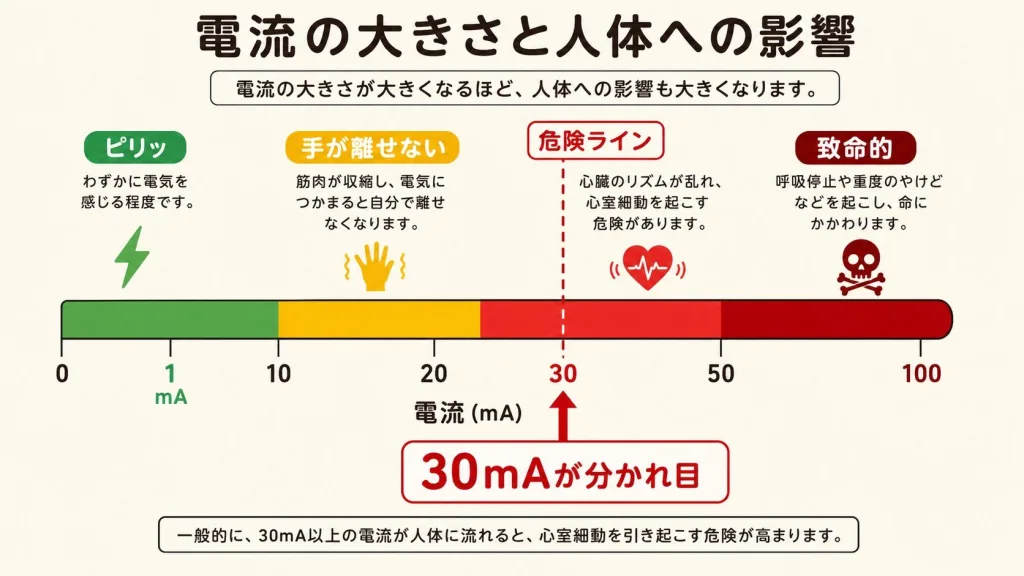

📊 電流値と人体への影響｜たった1mAから始まる段階的な恐怖
| 電流値 | 人体への影響 | 危険度 |
|---|---|---|
| 1mA未満 | ほとんど感じない | 🟢 安全 |
| 1〜5mA | 「ピリッ」とくる（最小感知電流） | 🟢 低い |
| 10〜20mA | 筋肉の痙攣。手が握り締まって自力離脱できなくなる（不随意筋収縮） | 🟡 中 |
| 30〜50mA | 呼吸困難。心室細動のリスクが急増 | 🔴 高い |
| 50〜100mA | 心室細動。数秒の通電で死亡リスク | 🔴 極めて高い |
| 100mA以上 | 心停止・呼吸停止・組織壊死。致命的 | ⚫ 致命的 |
「30mA」と「50mA・秒」。この2つの数字が、すべての感電保護設計の出発点です。漏電遮断器の動作電流が30mAに設定されているのは、この閾値に基づいています。
🧱 「なぜ分けるのか？」の本質｜答えはシンプルな3段論法
ここまでの内容を踏まえると、1次側と2次側を分ける理由は、次の3段論法で説明できます。
AC100V/200Vは、人体に30mA以上の電流を流す能力がある（人体の抵抗が4,000Ωでも25mA、湿った手なら50mA）
30mA以上の電流が心臓を通過すると、心室細動で死亡するリスクがある（IEC 60479-1）
だから、AC100V/200Vが流れる領域（1次側）と、人が触れる領域（2次側）の間に「絶縁という壁」を作り、電流の経路を物理的に遮断する必要がある
つまり、1次側と2次側を分ける行為の本質は、「殺すエネルギーを持った電源」と「殺される可能性のある人間」の間に、物理的な壁を建てることです。

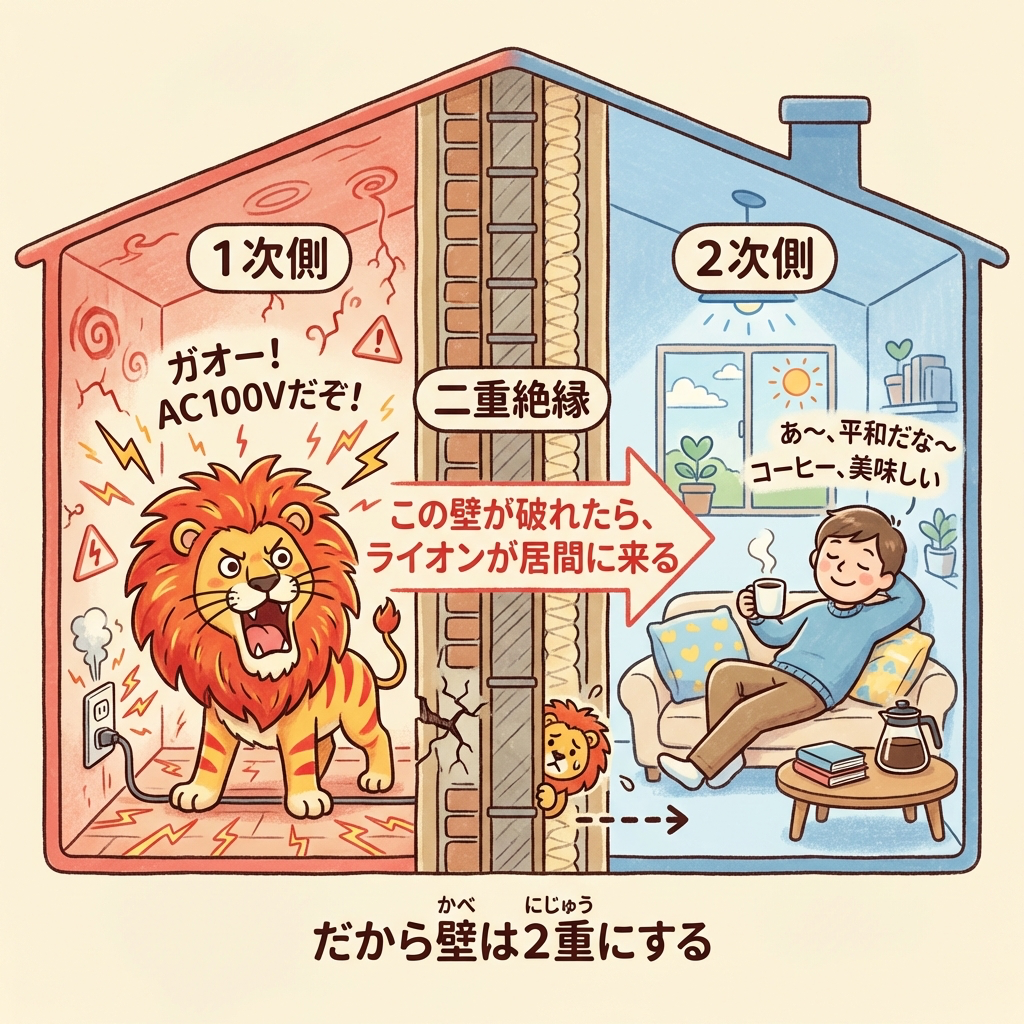

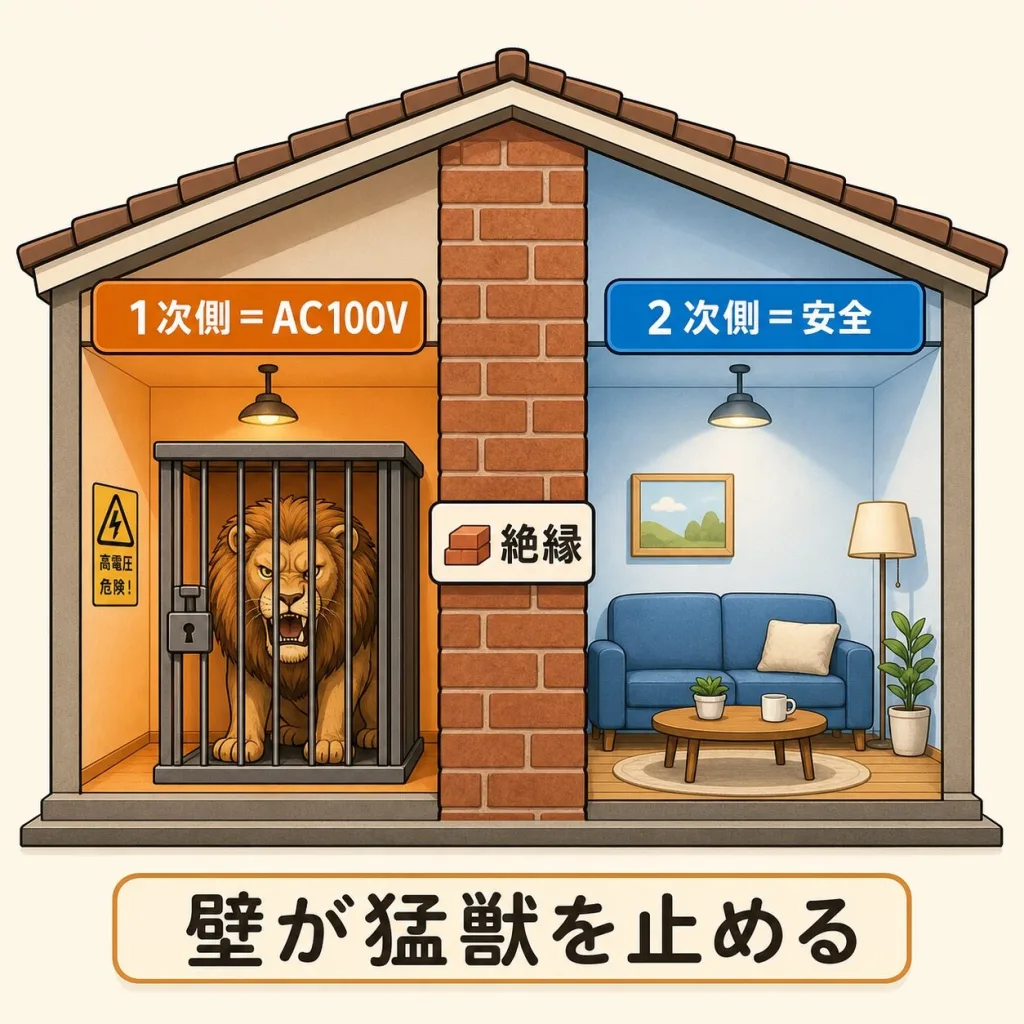

🏠 家に例えるとわかりやすい｜「猛獣の部屋」と「居間」の壁
もっとイメージしやすくするために、家に例えてみましょう。
猛獣の部屋（＝1次側）
AC100V/200Vという「猛獣」が暴れ回っている部屋。この部屋に入ったら命の保証はありません。
壁
＝
絶縁
居間（＝2次側）
家族がくつろぐ安全な空間。DC5Vや12Vなど、触っても安全な電圧だけが存在します。
この「壁」に穴が開いたらどうなるでしょうか？ 猛獣が居間に侵入し、家族を襲います。つまり、絶縁が壊れたら、AC100Vが2次側に漏れ出し、USBポートやケーブルに触れた人が感電するのです。
だからこそ安全規格は、この壁に「基礎絶縁」だけでなく「二重絶縁」や「強化絶縁」を要求しています。壁が1枚だけだと、その壁が壊れた瞬間に命が失われる。だから最低でも2重の壁（または1枚でも超頑丈な壁）が必要なのです。
📜 IEC 62368-1の基本思想｜「エネルギー源→セーフガード→人」という考え方
1次側と2次側の分離を「ルール」として定めているのが、国際安全規格IEC 62368-1です。この規格は、AV機器・情報通信機器に適用される安全規格で、スマホの充電器からノートPC、テレビまで幅広い製品が対象です。
IEC 62368-1の最大の特徴は、「ハザードベース・セーフティ・エンジニアリング（HBSE）」という設計思想に基づいていることです。
🧪 HBSEとは？｜「危険の源」から逆算して安全を設計する
従来の安全規格（IEC 60950-1など）は、「こういう構造にしなさい」「こういう試験に合格しなさい」という構造ベースのアプローチでした。いわば「レシピ通りに作れ」という指示書です。
一方、IEC 62368-1のHBSEは、「何が人を傷つけるのか？」から逆算して安全を設計する原理ベースのアプローチです。シェフが「なぜこの調味料を入れるのか」を理解した上で料理するイメージです。
HBSEは4つのステップで構成されています。
特定する
分類する
設計する
有効性を検証
🔋 エネルギー源の3段階分類｜ES1・ES2・ES3
IEC 62368-1は、電気エネルギー源を3つのクラスに分類しています。この分類が、「どこまでの保護が必要か」の判断基準になります。
| クラス | エネルギーレベル | 人体への影響 | 代表的な電圧 |
|---|---|---|---|
| ES1 | 痛みを感じない | 傷害なし | DC≤60V, AC≤30V（大体の目安） |
| ES2 | 痛みを感じるが傷害なし | 一時的な苦痛 | ES1超〜ES3未満 |
| ES3 | 傷害を与える | 感電死の危険 | AC100V / AC200V等 |
AC100V/200Vはクラス「ES3」——つまり「人を傷つけるエネルギー源」に分類されます。そして、ES3の回路から人が触れる部分（ES1の領域）を守るために必要なのが、「二重絶縁」または「強化絶縁」というセーフガードです。

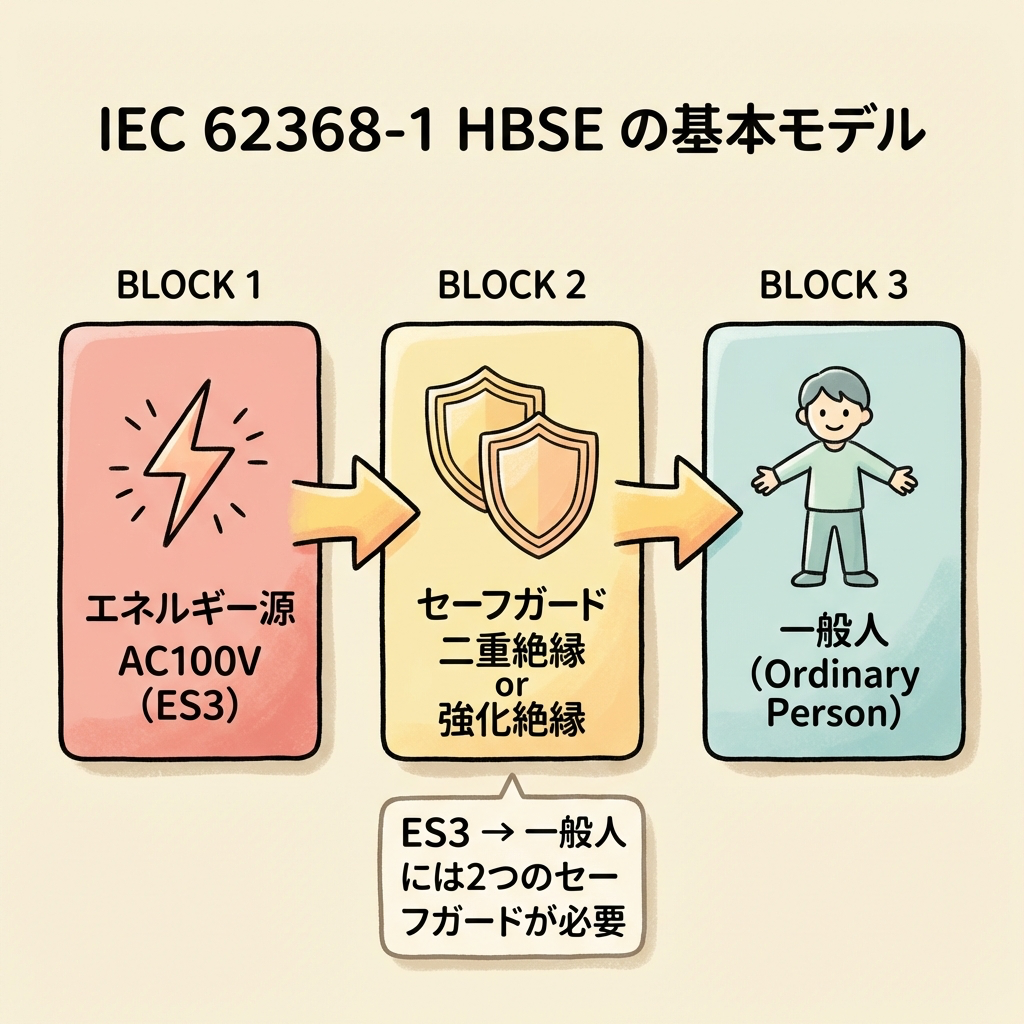

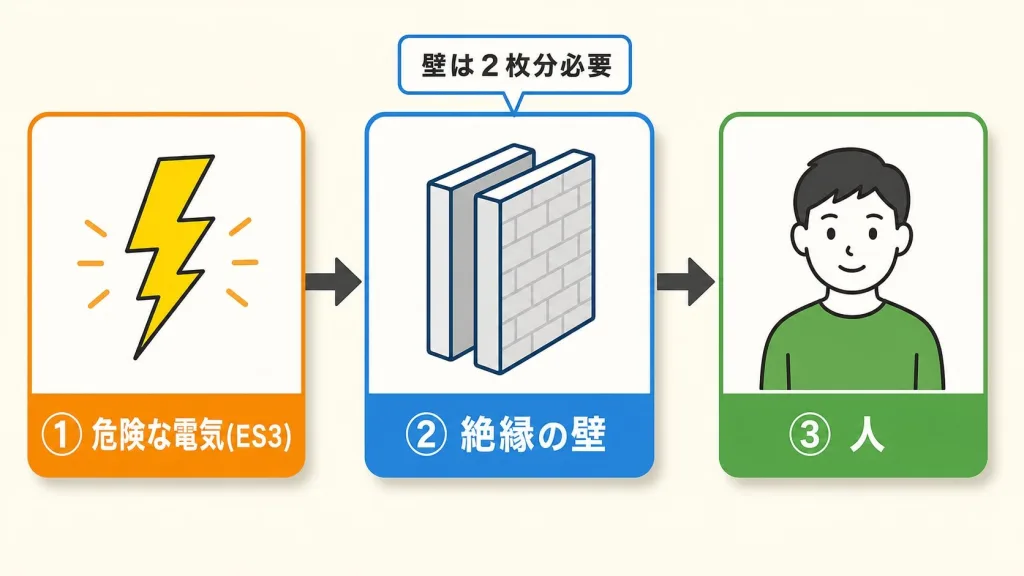

🛡️ セーフガードとは？｜「壁の数」で安全レベルが決まる
IEC 62368-1では、エネルギー源と人の間に置く「防壁」をセーフガードと呼びます。エネルギー源のクラスと、製品を使う人の区分（一般人・教育を受けた人・熟練者）によって、必要なセーフガードの数が変わります。
（＝二重絶縁）
or 強化絶縁
「1次側と2次側を分ける」とは、IEC 62368-1の言葉で言えば「ES3のエネルギー源と一般人の間に、2つのセーフガード（二重絶縁 or 強化絶縁）を配置する」ということです。1次側/2次側の概念は、この安全設計思想の具体的な実装なのです。
🔧 1次側と2次側の境界を支える部品たち
1次側と2次側の絶縁を「概念」で理解したら、次は「どの部品がこの壁の役割を担っているのか」を見ていきましょう。絶縁バリアを越えて信号やエネルギーを伝達する部品は、大きく3種類あります。
🔄 絶縁を越えてエネルギー/信号を伝達する3つの部品
| 部品 | 伝達するもの | 絶縁の原理 | 用途 |
|---|---|---|---|
| 🔄 絶縁トランス | 電力（エネルギー） | 電磁誘導（磁気結合） | AC-DC変換の主回路 |
| 💡 フォトカプラ | 制御信号 | 光（LED → フォトトランジスタ） | フィードバック信号の伝達 |
| 📡 デジタルアイソレータ | デジタル信号 | 容量結合 / 磁気結合 | 通信信号の絶縁伝送 |
これらの部品に共通しているのは、「1次側と2次側の間に電気的な接続がない」ことです。エネルギーや信号は、磁場・光・電界という「非接触の媒体」を通じて伝達されます。たとえ部品が壊れても、1次側のAC電圧が2次側に直接漏れ出さない構造になっています。

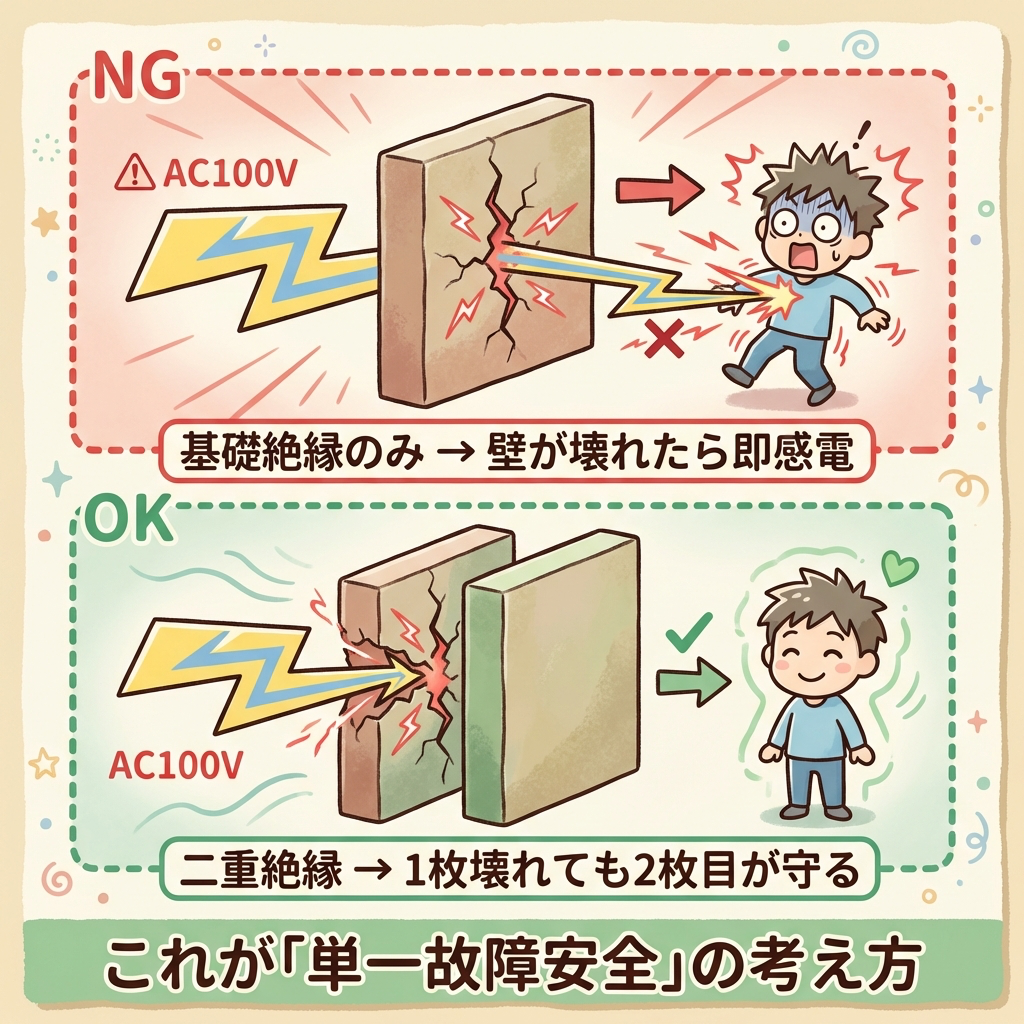

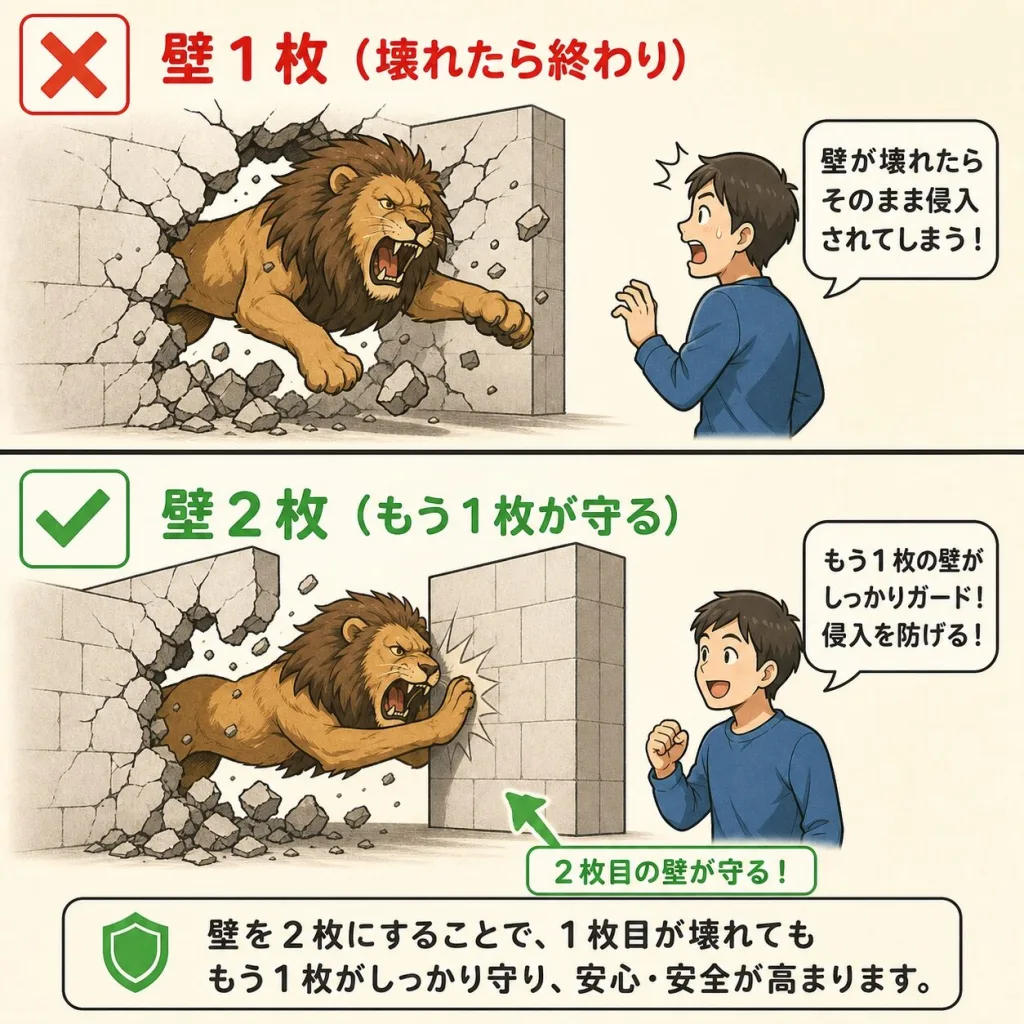

🧩 もし絶縁が壊れたら？｜単一故障で人が死なない設計
ここで重要なのが、「単一故障条件」という考え方です。安全規格では、「1つの部品が壊れた（故障した）としても、人が感電しない設計」を要求しています。
これが、「基礎絶縁だけでは不十分」な理由です。
基礎絶縁のみ（NG）
壁が1枚だけ。
この壁が壊れたら…
→ AC100Vが2次側に漏れ出す
→ 人が感電して死ぬ
二重絶縁（OK）
壁が2枚。
1枚目が壊れても…
→ 2枚目の壁がまだある
→ 人は守られる
「1次側と2次側を分ける」とは、単にトランスを置くことではありません。「トランスの絶縁が壊れても人が死なない設計」まで含めて初めて「分けた」と言えるのです。だからこそ、強化絶縁や二重絶縁が求められます。
✅ 実務で使える！1次側/2次側設計のチェックリスト
ここまでの内容を踏まえて、実務で確認すべきポイントをチェックリストにまとめました。
☐ 境界部の絶縁が二重絶縁 or 強化絶縁を満たしているか？
☐ 絶縁トランスの1次-2次間の沿面距離・空間距離は規格値以上か？
☐ フォトカプラ/デジタルアイソレータの絶縁等級は強化絶縁認定品か？
☐ 基板パターン上で1次側と2次側の沿面距離が確保されているか？
☐ 耐圧試験（二重/強化絶縁：3000VAC以上）の仕様を満たしているか？
☐ 単一故障条件で評価しても安全か？（絶縁が1つ壊れても感電しないか？）
❓ よくある質問（FAQ）
Q1：DC48Vも「1次側」になりますか？
IEC 62368-1では、電圧値ではなくエネルギーレベルのクラス（ES1/ES2/ES3）で判定します。DC48VはES2に分類される場合が多く、ES3（AC100V等）ほどの厳しい絶縁は求められませんが、一般人が触れる部分との間にはセーフガードが必要です。具体的な閾値は電流値や容量との組み合わせで決まりますので、適用規格を必ず確認してください。
Q2：2次側同士なら絶縁は不要ですか？
感電保護の観点では、2次側同士の間には「機能絶縁」のみで十分です。ただし、回路の正常動作のために絶縁が必要な場合（グランド電位が異なる2つの回路など）は、機能絶縁を適切に設計する必要があります。
Q3：「AC-DCコンバータモジュール」を使えば絶縁は気にしなくていいですか？
モジュール内部の絶縁はメーカーが設計していますが、モジュールの外側（基板上のパターン）での沿面距離・空間距離は、システム設計者が確保する責任があります。モジュールが安全認証品であっても、基板上の1次側パターンと2次側パターンが近すぎれば、絶縁が無効になります。
Q4：なぜ漏電遮断器の動作電流は30mAなのですか？
IEC 60479-1に基づく研究で、交流30mA以上が心臓を通過すると心室細動のリスクが急増することが判明しています。漏電遮断器（ELCB/RCD）は、この閾値以下で動作するよう設計されており、漏電電流が30mAに達する前に回路を遮断して感電事故を防ぎます。

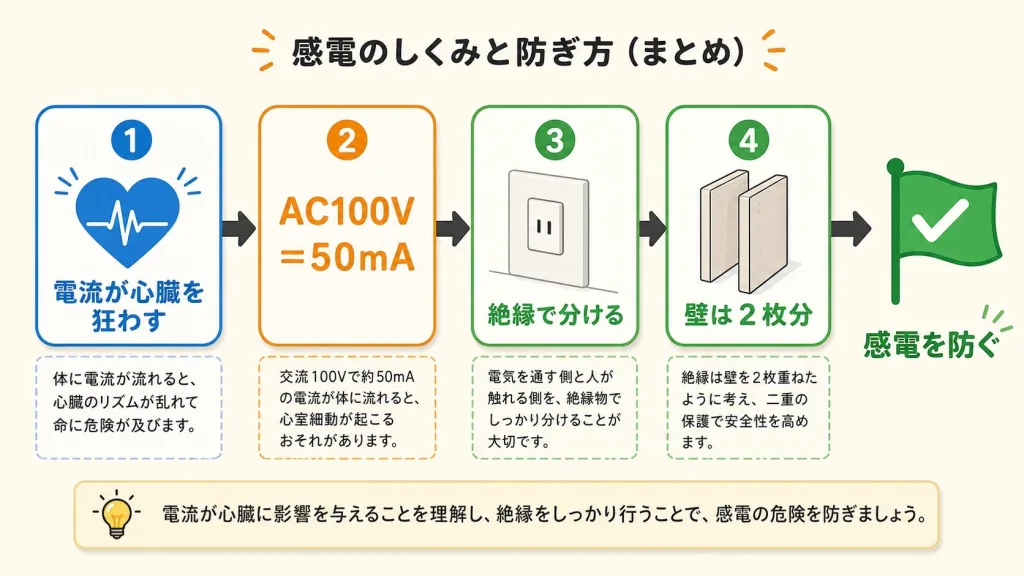

📝 まとめ｜1次側と2次側を分ける理由の本質
この記事の内容を振り返りましょう。
人体の抵抗は約2,000〜4,000Ω。AC100Vに触れると25〜50mAの電流が体を流れる。
② 30mA以上の電流が心臓を通過すると心室細動で死亡するリスクがある
心室細動は自然回復しない。AEDなしでは数分で脳死。
③ だから「殺す電圧がある側（1次側）」と「人が触れる側（2次側）」を絶縁で分離する
エネルギーは電磁誘導・光・電界で「非接触」に伝達する。
④ IEC 62368-1は「エネルギー源→セーフガード→人」で安全を設計する
AC100V（ES3）→ 一般人 の経路には二重絶縁 or 強化絶縁が必要。
⑤ 「基礎絶縁だけ」ではダメ。単一故障でも人が死なない設計が必要
壁が1枚では、壊れた瞬間に命が失われる。だから2重の壁（または超頑丈な1枚壁）。
1次側と2次側を分ける設計は、「規格で決まっているから」ではなく、「人の命を守るための物理的な必然」です。この本質を理解した上で絶縁設計に取り組めば、規格の要求が「暗記すべきルール」ではなく「当然そうなるはずの結論」として見えてくるはずです。
安全設計は、地味で目立たない仕事です。でも、あなたが設計した絶縁バリアは、製品の寿命が尽きるまでの何年間も、何千人・何万人のユーザーの命を静かに守り続けます。
それは、エンジニアにしかできない、誇り高い仕事です。
