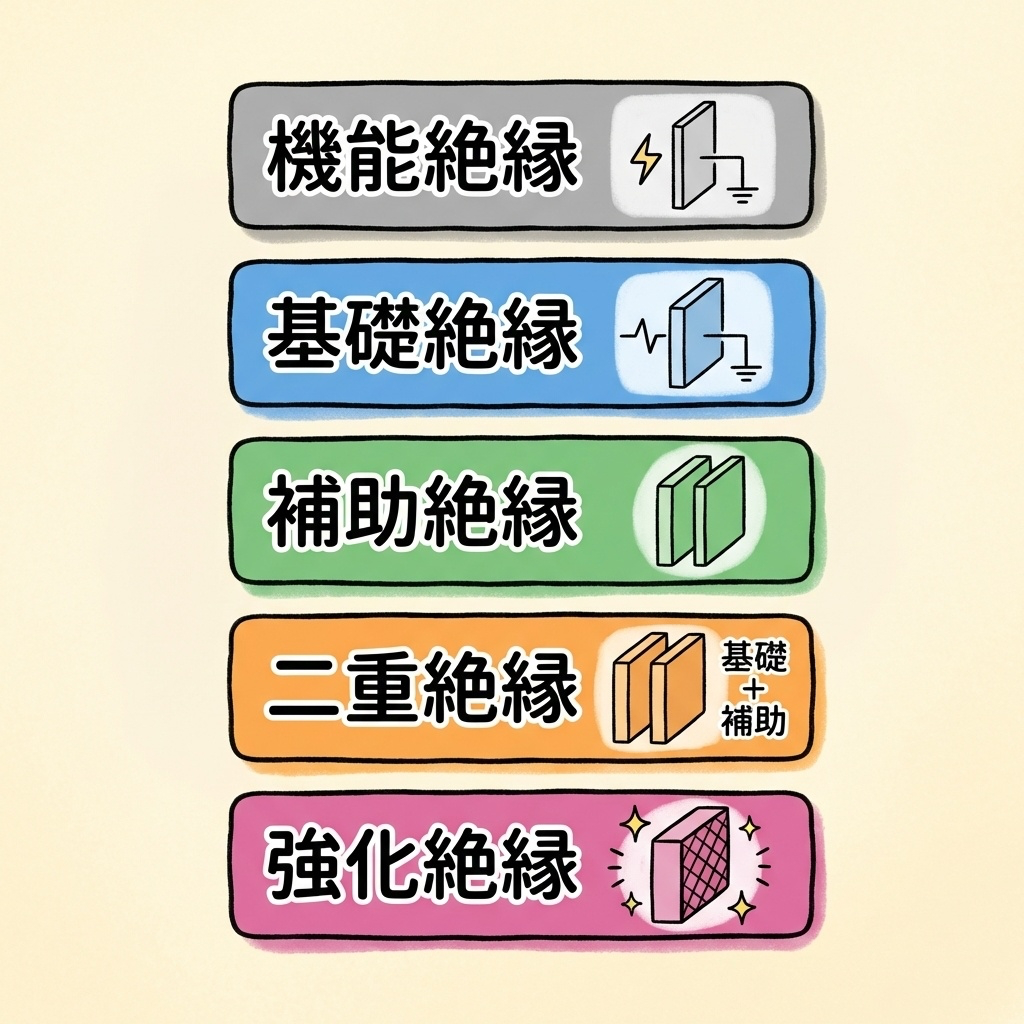

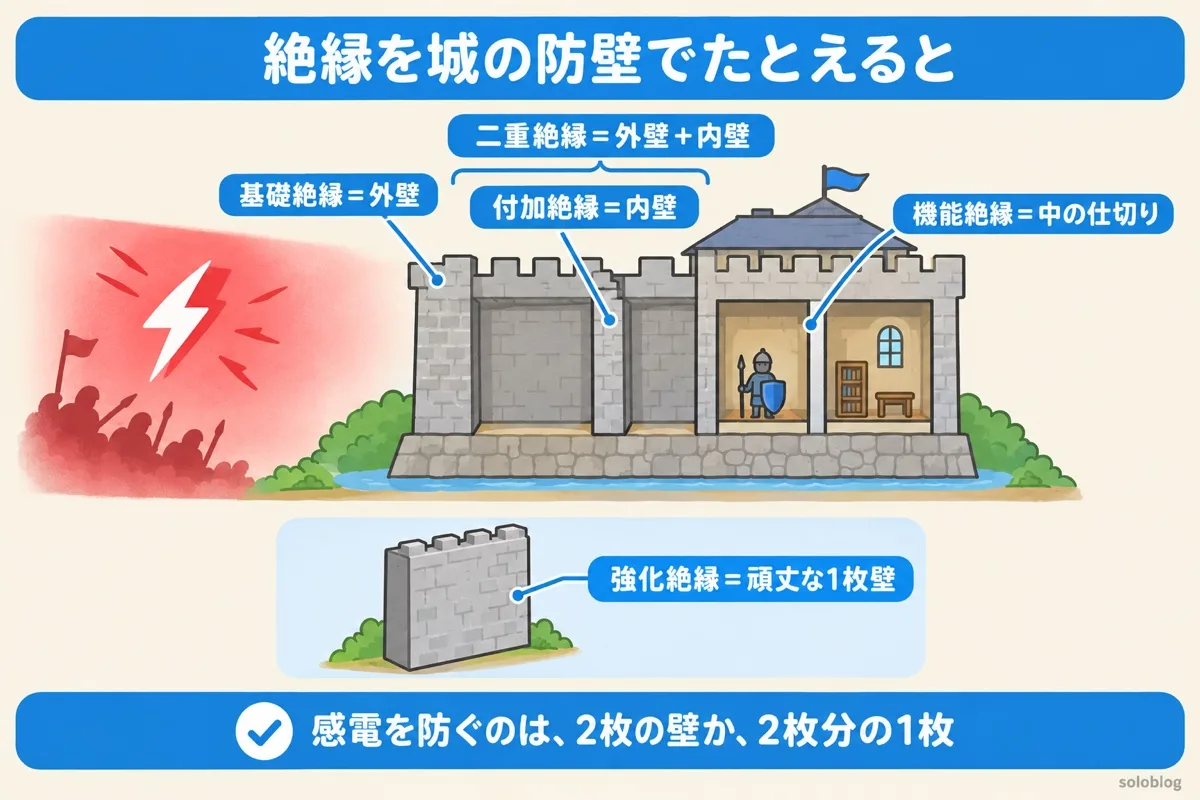

絶縁の種類は5つ|「城の防壁」でイメージする

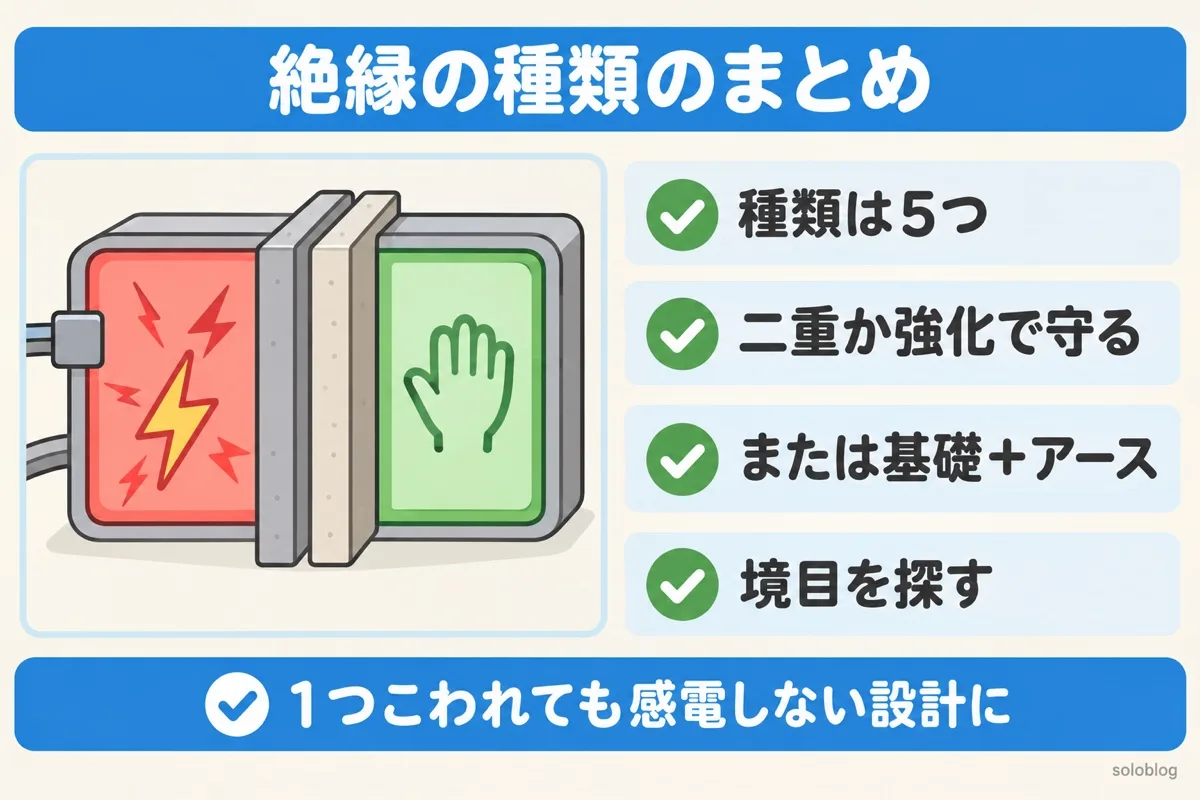

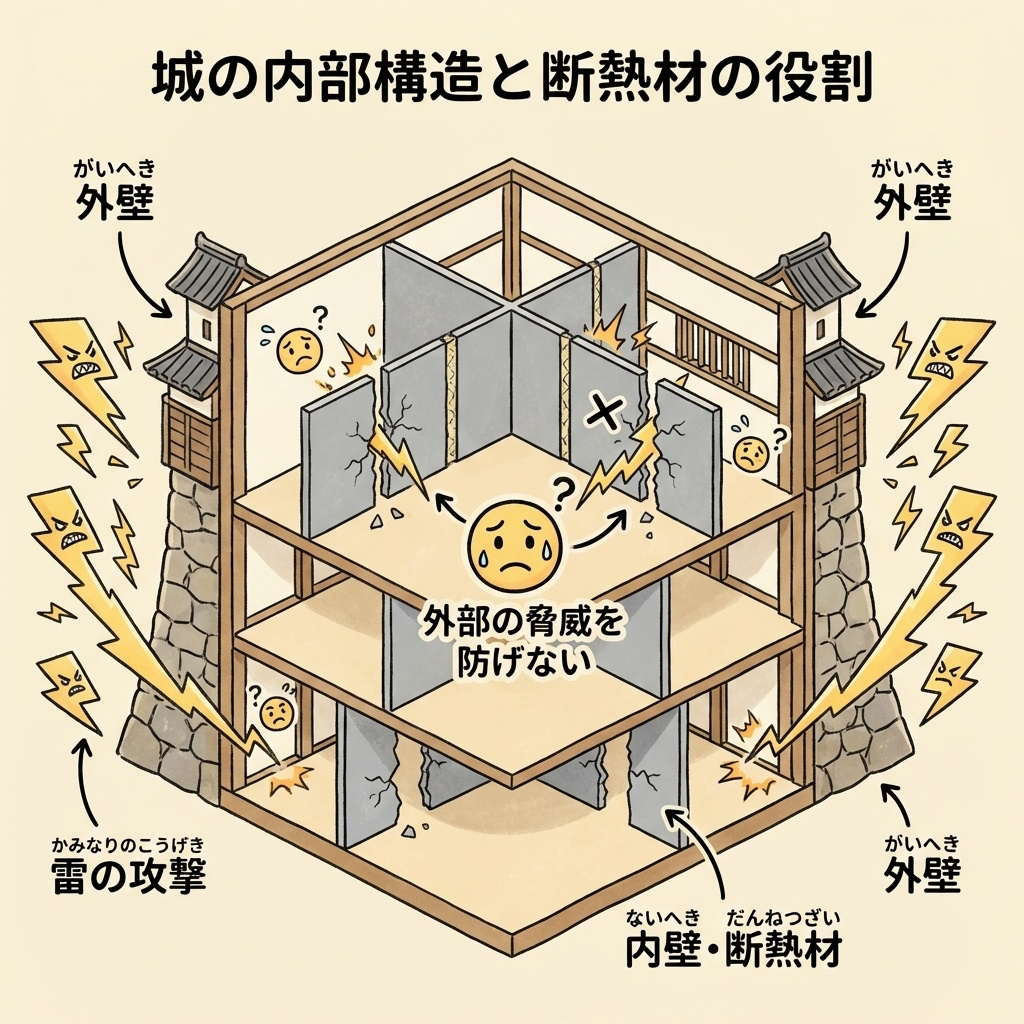

5つの絶縁は、感電を防ぐためのものかどうかで大きく2つに分かれ、感電を防ぐ4つは「何枚の壁で守るか」の違いです。
| 絶縁の種類 | 役割 | 城でたとえると | それだけで感電を防げる? |
|---|---|---|---|
| 機能絶縁 | 回路を正しく動かすため | 城の中の仕切り壁 | 感電を防ぐ目的ではない |
| 基礎絶縁 | 感電を防ぐ1枚目 | 外壁 | ×(付加絶縁か保護接地が要る) |
| 付加絶縁 | 基礎絶縁がこわれたときの予備 | 内壁 | ×(基礎絶縁とセットで使う) |
| 二重絶縁 | 基礎絶縁+付加絶縁 | 外壁+内壁 | ○ |
| 強化絶縁 | 1枚で二重絶縁と同じ強さ | とても頑丈な1枚壁 | ○ |

家電などの電気製品の安全のルールを決めている法律が電気用品安全法です。絶縁とあわせて知っておくと、製品の表示の意味がわかります。
PSEの菱形と丸の違い・特定電気用品の判定
5つの絶縁を1つずつ|定義と具体例
| 種類 | 定義 | 具体例 |
|---|---|---|
| 機能絶縁(Functional) | 機器が正しく動くためだけに必要な絶縁 | 2次側の低い電圧の回路の中の、信号線どうしの絶縁 |
| 基礎絶縁(Basic) | 感電に対する基本の保護となる絶縁 | 電源コードの被覆、1次回路とアースした金属ケースのあいだ |
| 付加絶縁(Supplementary) | 基礎絶縁がこわれたときのために足す、独立した絶縁 | 電動工具の外側の樹脂ケース、追加の絶縁チューブ |

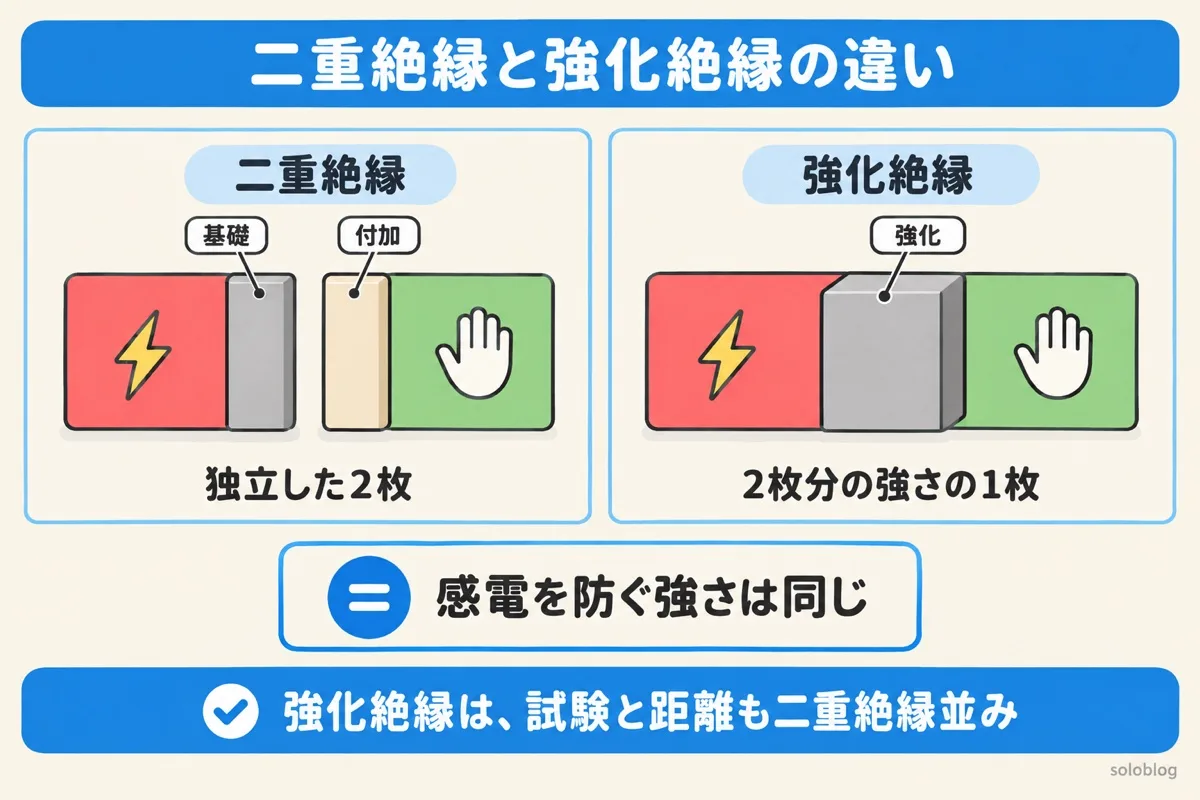

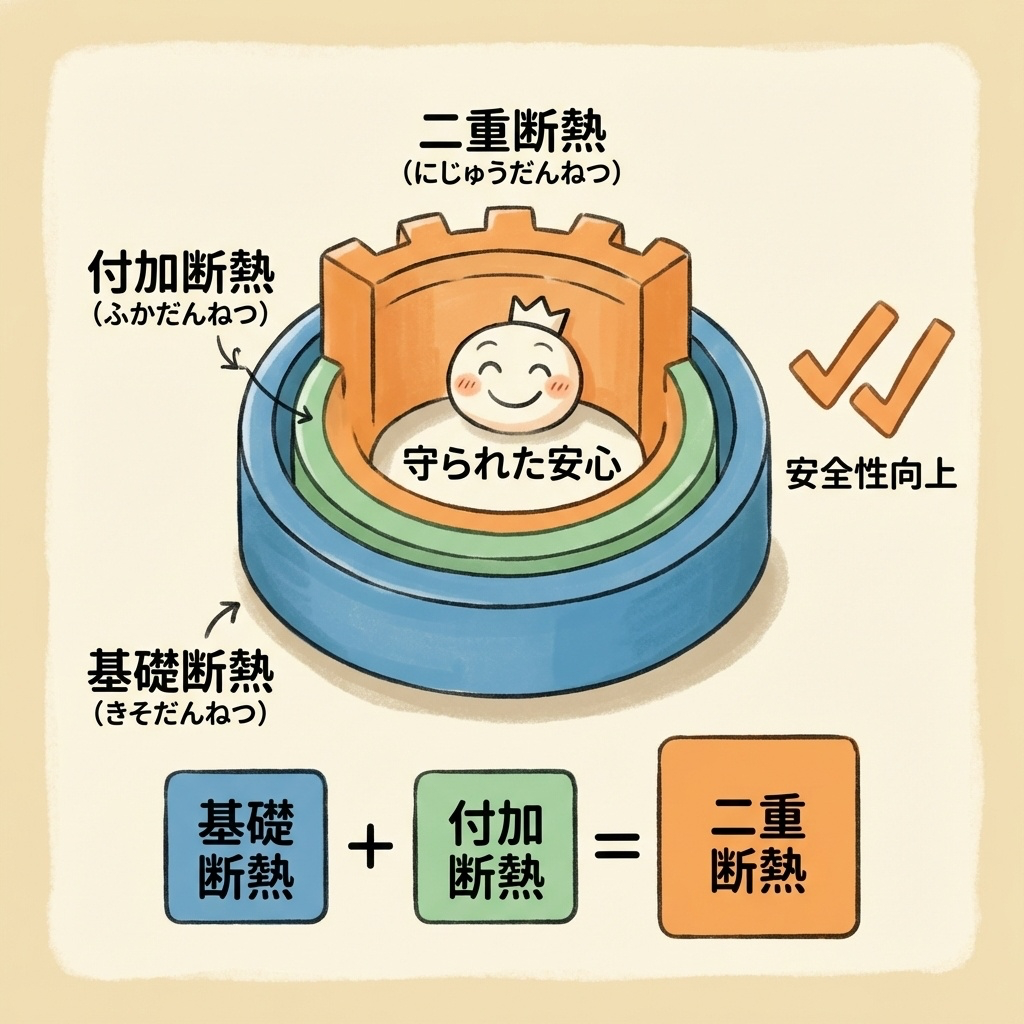

| 二重絶縁(Double) | 基礎絶縁と付加絶縁の両方からなる絶縁 | 樹脂ケースの電動工具やACアダプター |
| 強化絶縁(Reinforced) | 二重絶縁と同じ保護を与える、1つの絶縁の仕組み | 絶縁トランスの1次と2次のあいだ、強化絶縁品のフォトカプラ・デジタルアイソレータ |

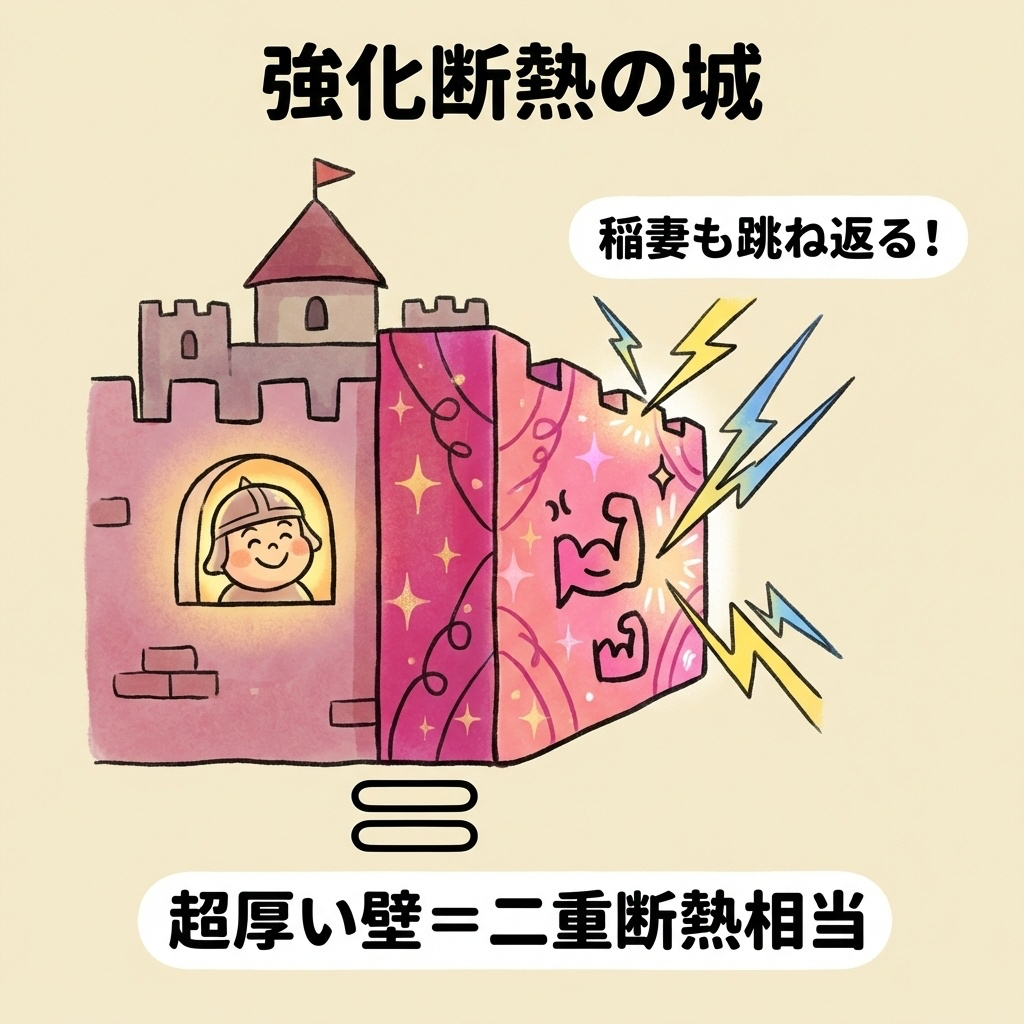

強化絶縁は「1枚なのに2枚分」なので、耐圧試験の電圧や沿面距離・空間距離に、二重絶縁と同じ厳しい値が求められます。ただ厚くするだけでなく、材料の選び方や製造の管理まで含めて保証します。
フォトカプラはなぜ必要?光で絶縁する理由

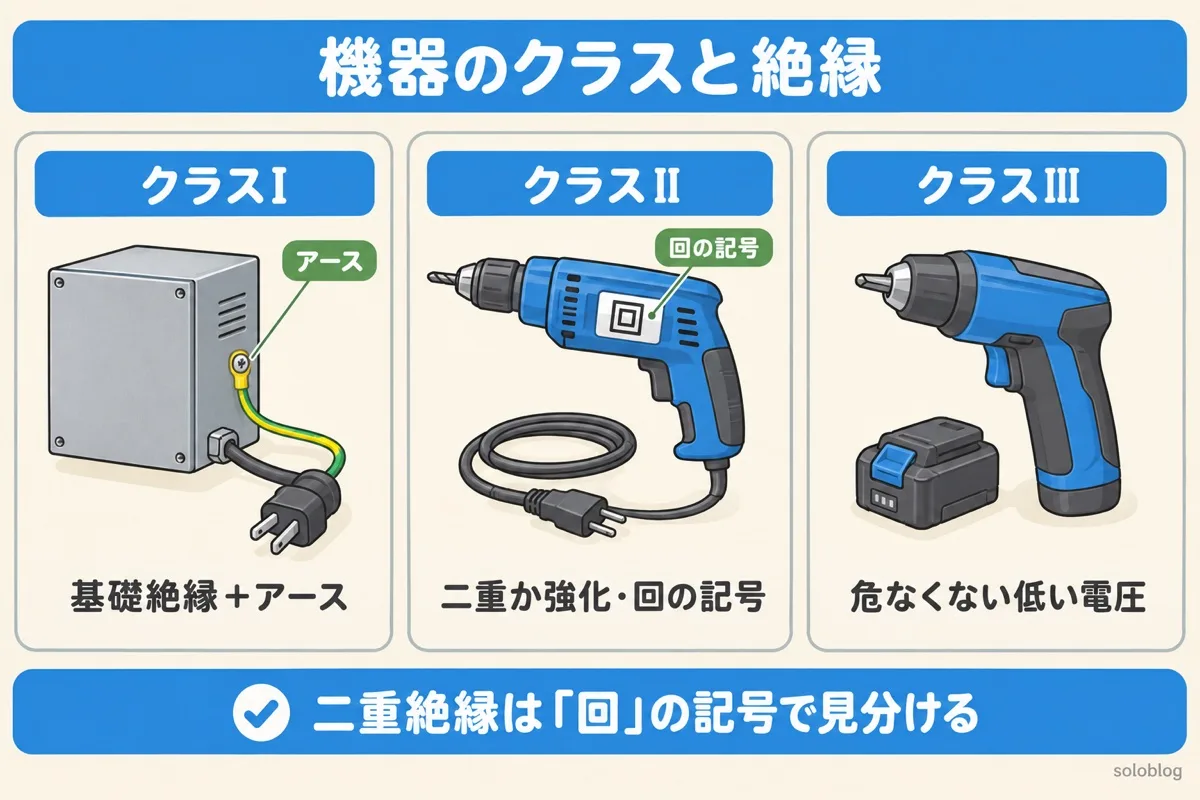

機器のクラス0〜IIIと、二重絶縁の見分け方

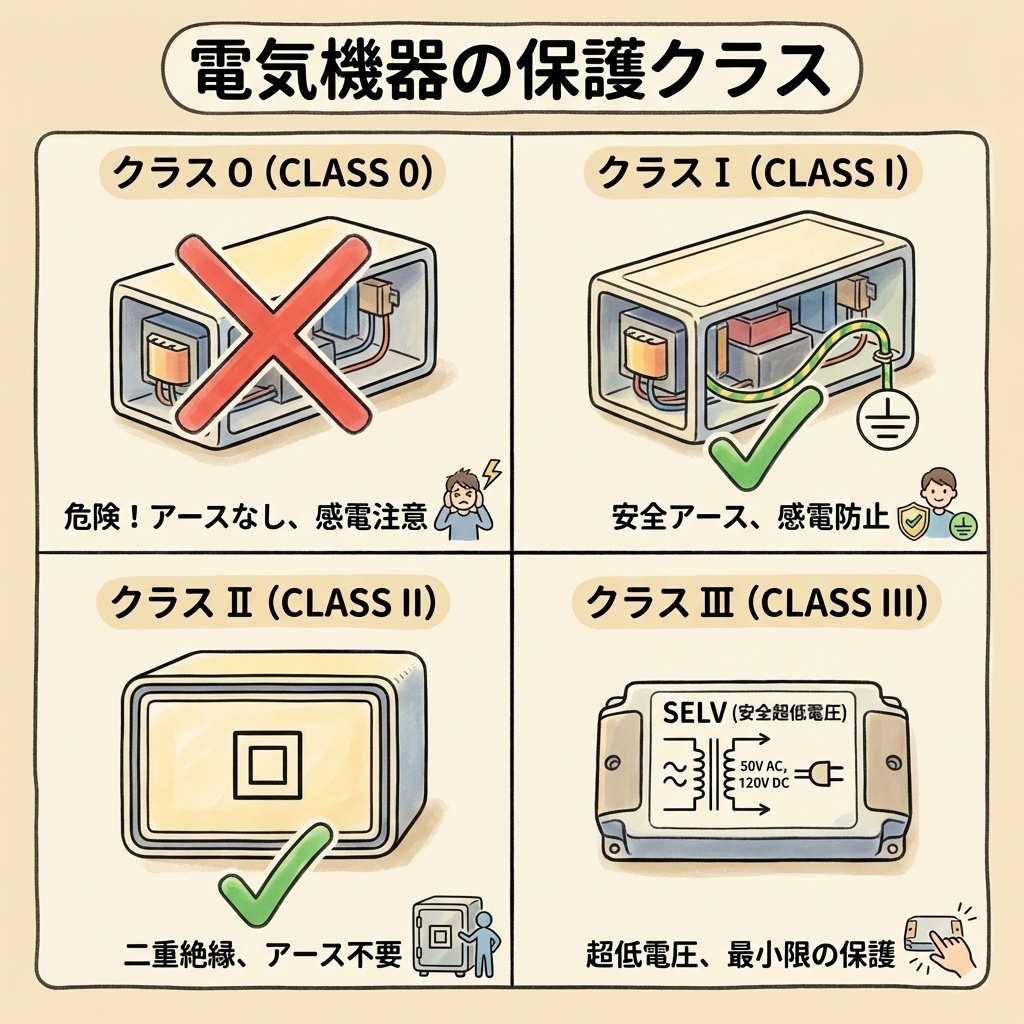

電気機器は、感電をどう防ぐかでクラス0〜IIIに分けられ、どの絶縁を使うかと強く結びついています。
| クラス | 感電の防ぎ方 | アース | 例 |
|---|---|---|---|
| クラス0 | 基礎絶縁だけ | なし | 欧州などでは認められていない |
| クラスI | 基礎絶縁+保護接地 | 必要 | 金属ケースの据え置き機器、工場の設備 |
| クラスII | 二重絶縁または強化絶縁 | 不要 | 電動工具、ACアダプター |
| クラスIII | 安全特別低電圧(SELV)で動かす | 不要 | 電池や低い電圧で動く機器 |
日本には、接地用の端子やリード線を備えた「クラス0I(ゼロワン)」という独自の区分もあります。SELVは、通常は直流60V以下・交流のピーク42.4V以下の、危なくない電圧の回路です。
二重絶縁(クラスII)の見分け方
定格の表示(銘板やラベル)に、四角の中にもう1つ四角がある「回」の形の記号があれば、二重絶縁または強化絶縁のクラスII機器です。プラグが2本だけ、というだけでは見分けられません(クラス0Iの機器も2本のプラグを使うことがあるため)。
アース線とは?感電を防ぐしくみ

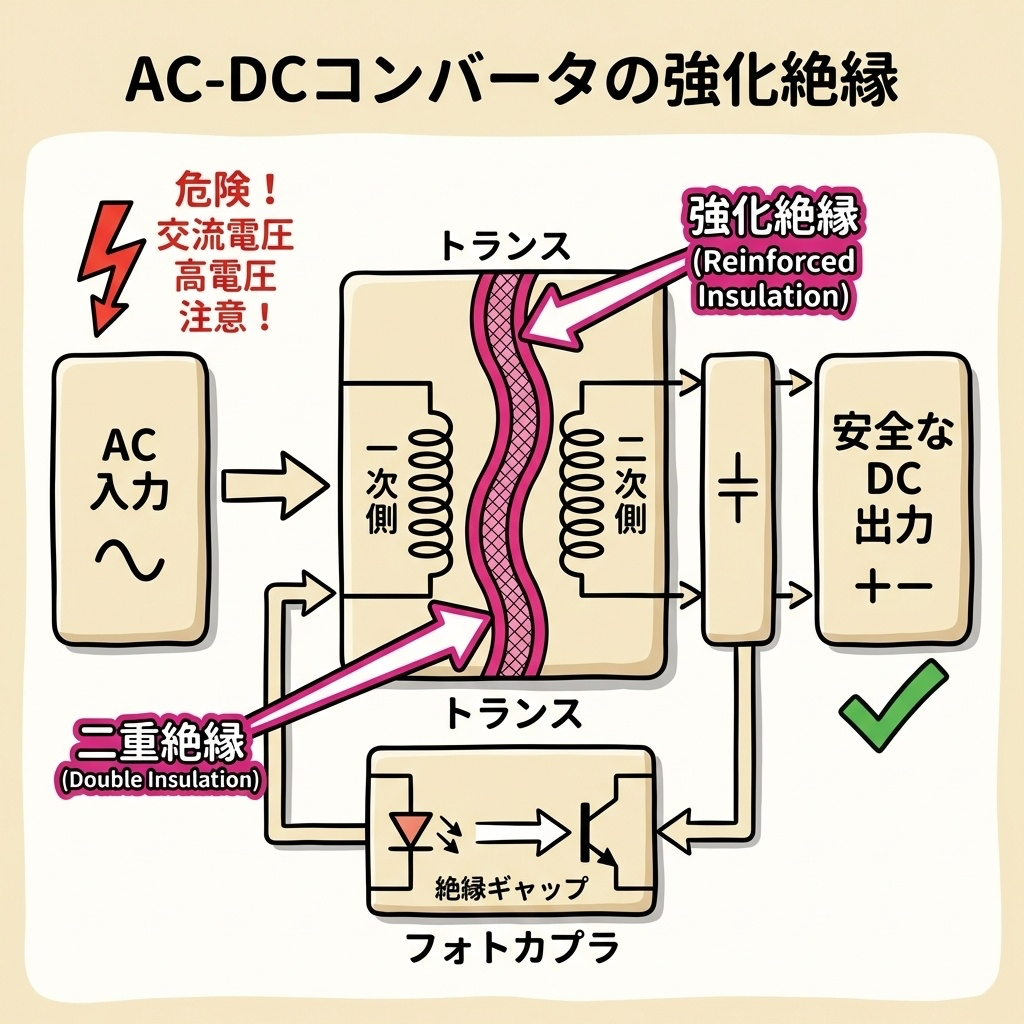

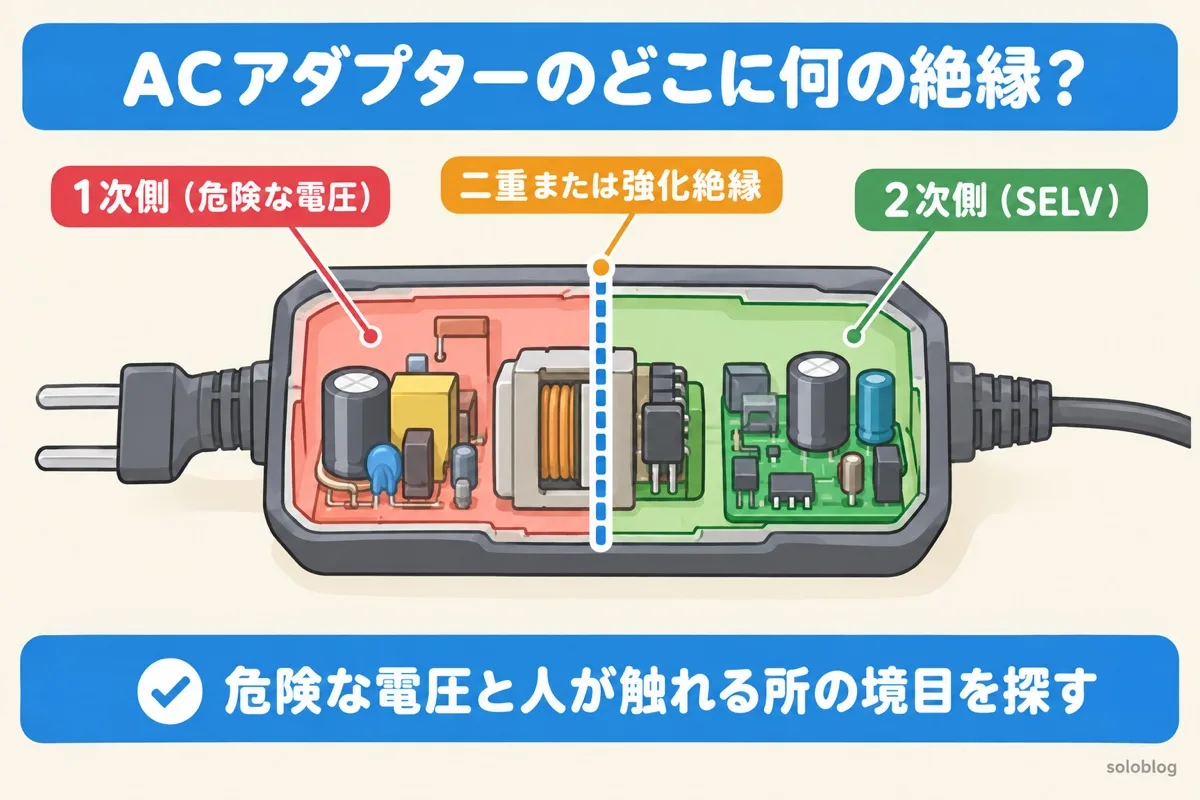

どこにどの絶縁?ACアダプターで考える
大事なのは、「危険な電圧」と「人が触れる所」の境目を見つけ、そこに二重絶縁か強化絶縁を置くことです。
| 場所 | 必要な絶縁 | どの部品・構造で |
|---|---|---|
| ① 1次側 ↔ 2次側 | 二重絶縁または強化絶縁 | 絶縁トランス、フォトカプラ、基板のスリットと距離 |
| ② 1次側 ↔ ケース | クラスIなら基礎絶縁+保護接地、クラスIIなら二重か強化 | 樹脂ケース、絶縁シート |
| ③ 2次側 ↔ ケース | 2次側がSELVなら機能絶縁でよい | — |
| ④ 2次側の回路の中 | 機能絶縁 | 回路が動くための間隔 |
必要な絶縁の判定ツール

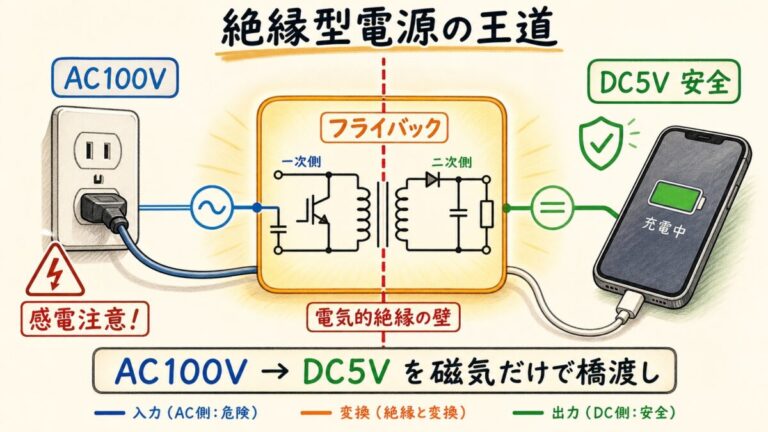

絶縁型電源の定番、フライバック方式

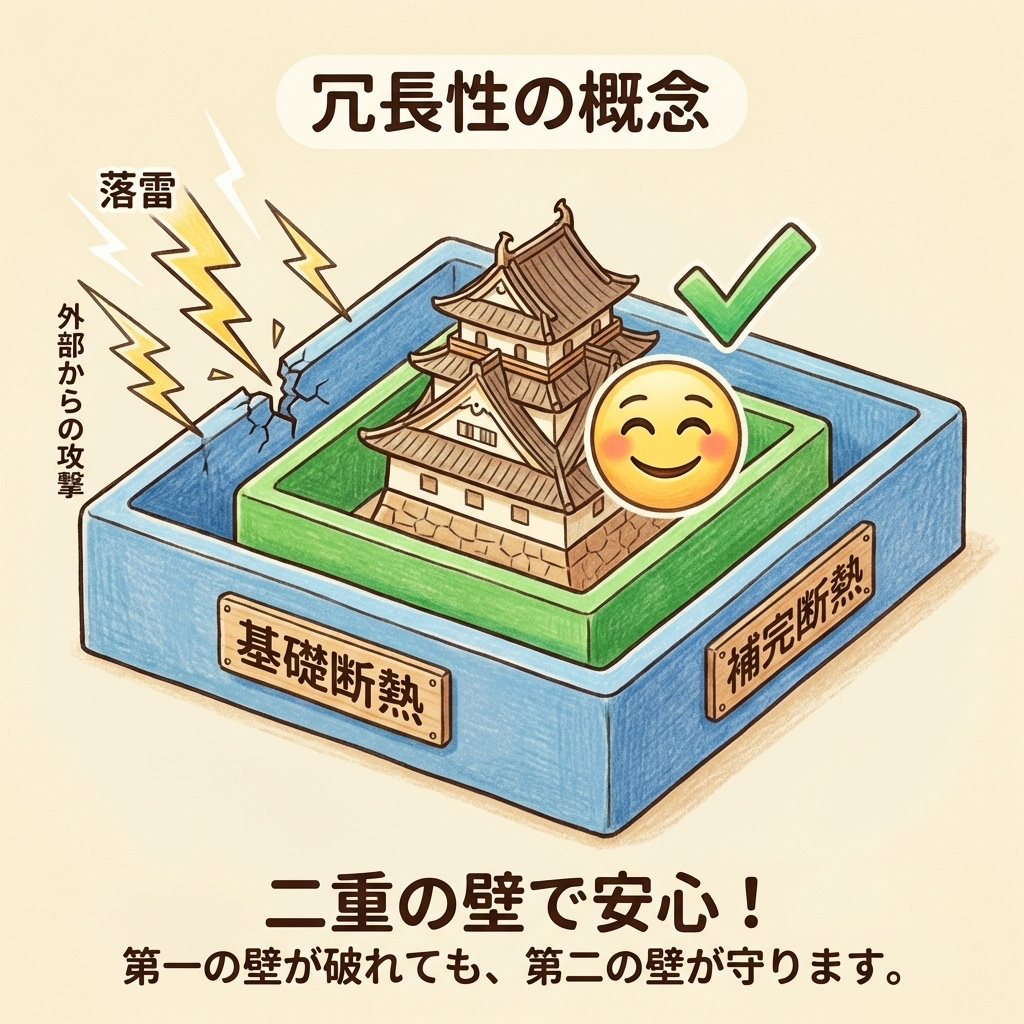

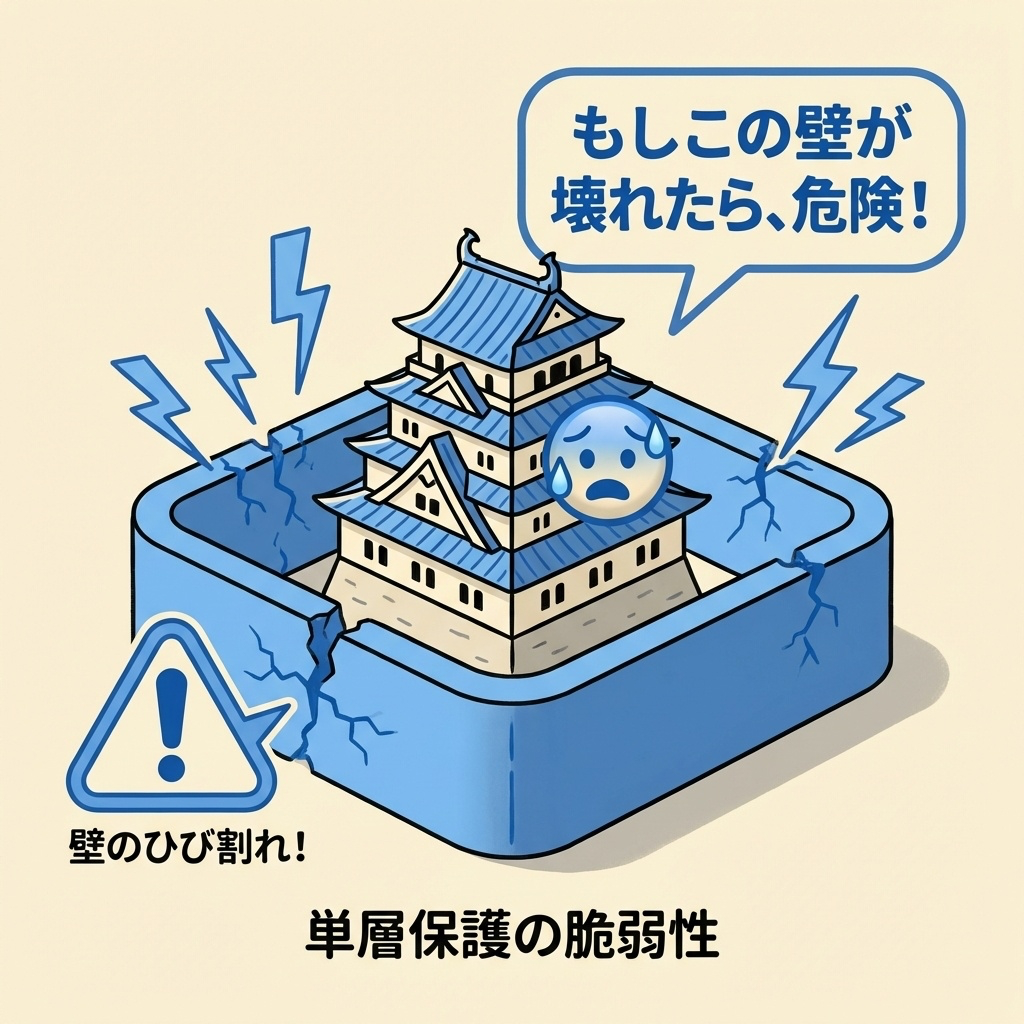

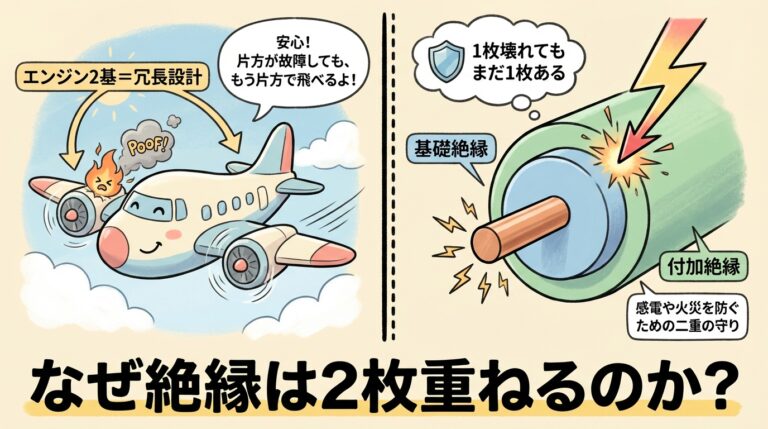

なぜ2枚重ねるのか?|「冗長設計」という思想を理解する
飛行機のエンジンはなぜ2基あるのか
旅客機には通常、2基以上のエンジンが搭載されています。もちろん1基でも飛行できます。実際、エンジンが1基停止しても着陸できるよう設計されています。
では、なぜわざわざ2基積むのか? 答えはシンプルです。
これが冗長設計(Redundancy Design)の考え方です。「正常時には不要だが、故障時に人の命を守るために備える」という設計思想です。

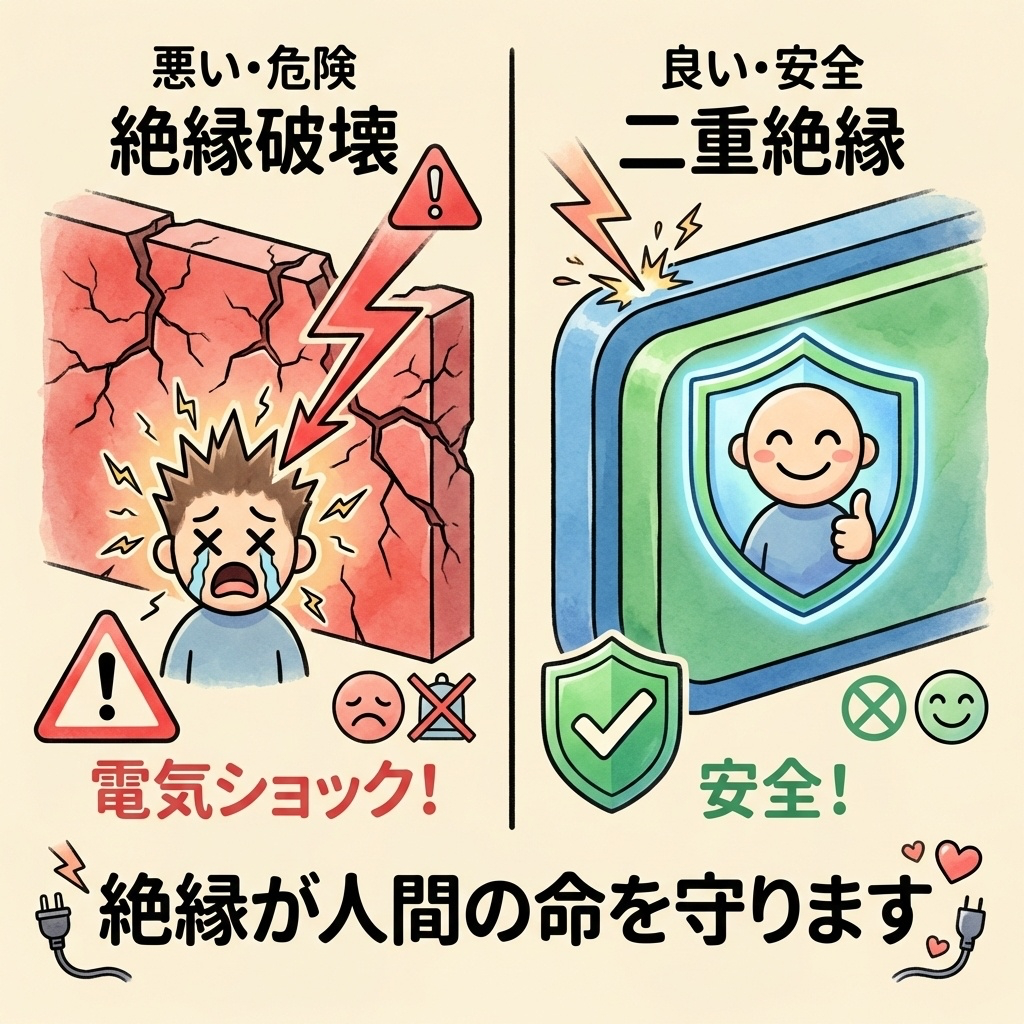

絶縁もまったく同じです。
シートベルト+エアバッグ=「基礎絶縁+付加絶縁」
もうひとつ、もっと身近なたとえをしましょう。
自動車のシートベルトは、正常に機能すれば衝突時にあなたを守ります。それなのに、なぜエアバッグも付いているのでしょうか?
答えは「シートベルトが機能しなかった場合のバックアップ」です。シートベルトが切れたり、装着し忘れた場合でも、エアバッグが最低限の保護を提供します。この2つは独立して動作するため、片方が壊れてももう片方が機能します。

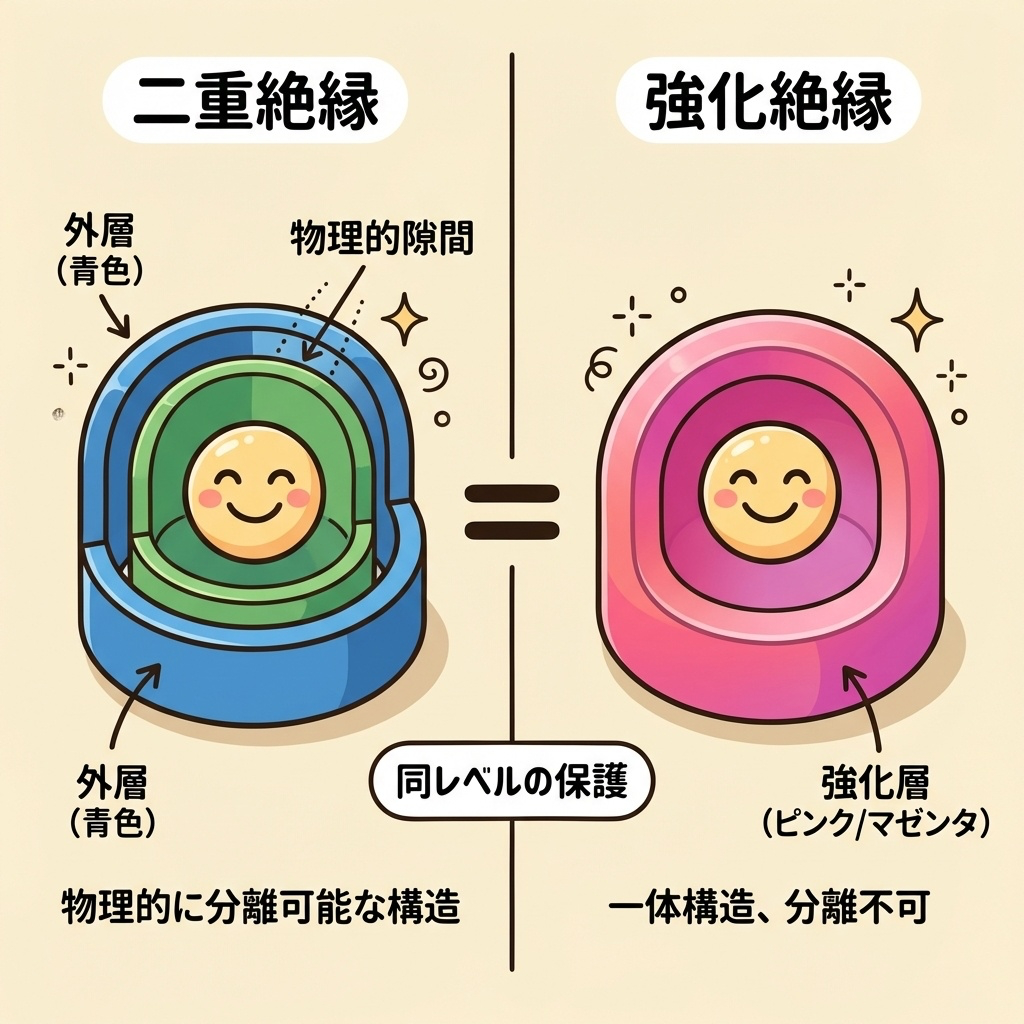

実務の判断|二重絶縁と強化絶縁、どちらを選ぶ?
構造で決まる選択
「二重絶縁と強化絶縁の安全レベルは同じ」ということがわかったら、次は「どちらを使うか?」の判断です。答えは実はシンプルです。
| 状況 | 選ぶべき方式 | 理由 |
|---|---|---|
| 物理的に2層に分離できる場合 | 二重絶縁 | 2層それぞれを独立に試験できるため、品質管理がしやすい |
| 物理的に2層に分離できない場合 | 強化絶縁 | フォトカプラ、絶縁トランスなど、構造上2層にできない部品で使う |
| スペースが限られている場合 | 強化絶縁 | 1層で済むため、小型化が可能。ただし部品コストは高くなる傾向 |

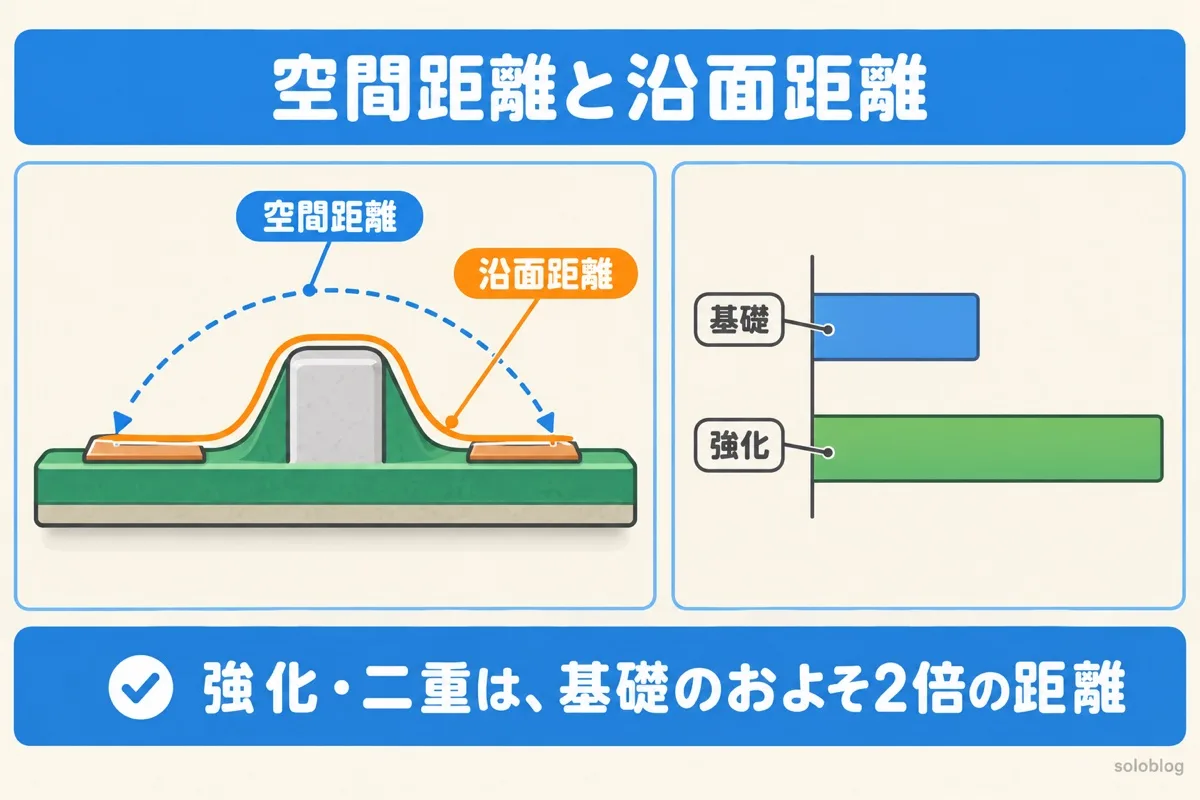

絶縁は「材料」と「距離」|沿面距離・空間距離と耐圧試験
絶縁は、絶縁物の材料だけでなく、導体どうしの距離でも確保します。強化絶縁や二重絶縁では、基礎絶縁のおよそ2倍の距離と試験電圧が求められます。

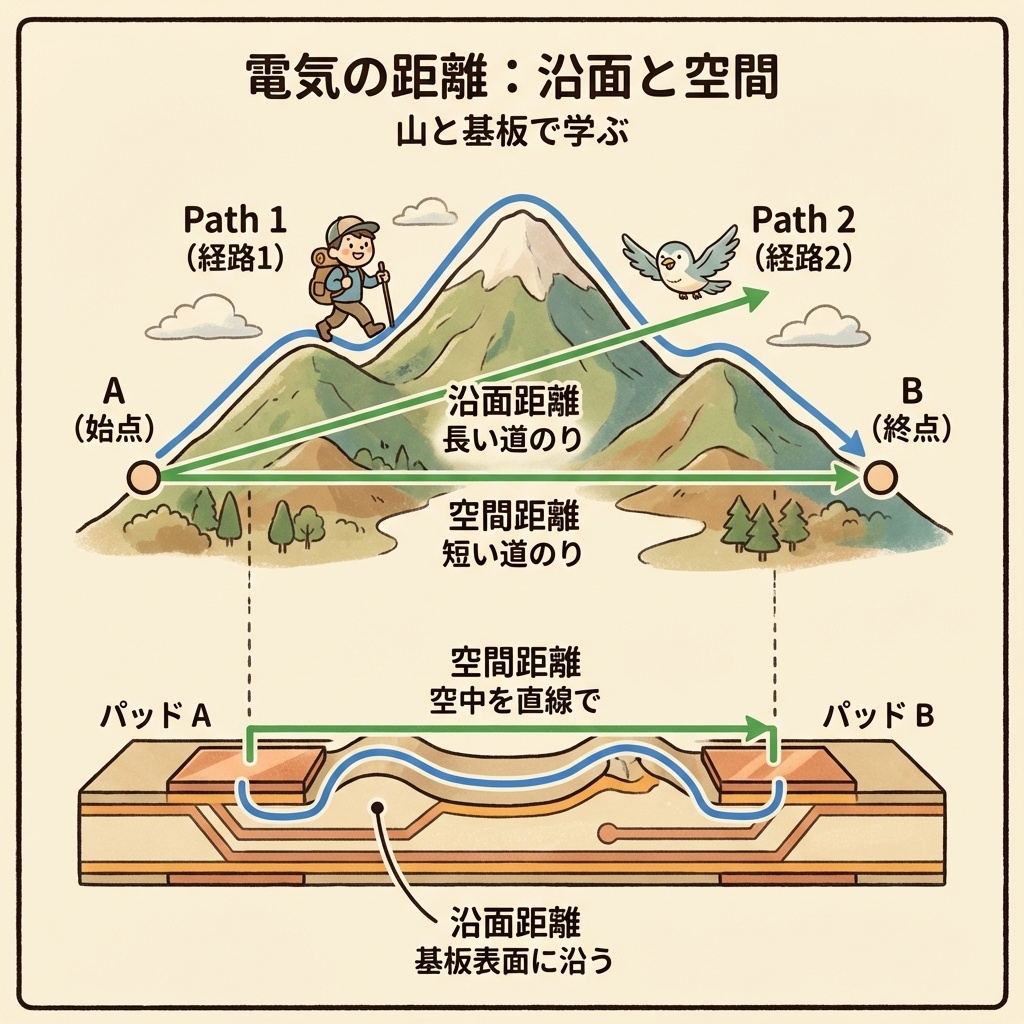

| 距離 | 意味 | 防ぐもの |
|---|---|---|
| 空間距離 | 空気中を通る最短距離 | 空気の放電(スパーク) |
| 沿面距離 | 絶縁物の表面に沿った最短距離 | ほこりや湿気で表面に電気の道ができること(トラッキング) |
| 絶縁の種類 | 耐圧試験の目安 | 沿面距離の目安 |
|---|---|---|
| 基礎絶縁・付加絶縁 | 交流1500V | 約2.5mm |
| 二重絶縁・強化絶縁 | 交流3000V | 約5.0mm |
旧IEC 60950-1で、動作電圧250V前後のときの代表的な例です。実際の値は、適用する規格(IEC 62368-1など)、動作電圧、汚れやすさ(汚損度)、絶縁材料の種類で変わるので、必ず規格の表で確かめてください。
基板の上で沿面距離が足りないときは、基板に溝(スリット)を入れる、絶縁の仕切り(リブ)を立てる、コーティングで汚れを防ぐ、といった方法で距離を稼ぎます。
感電はなぜ起きる?危なくない電圧の考え方

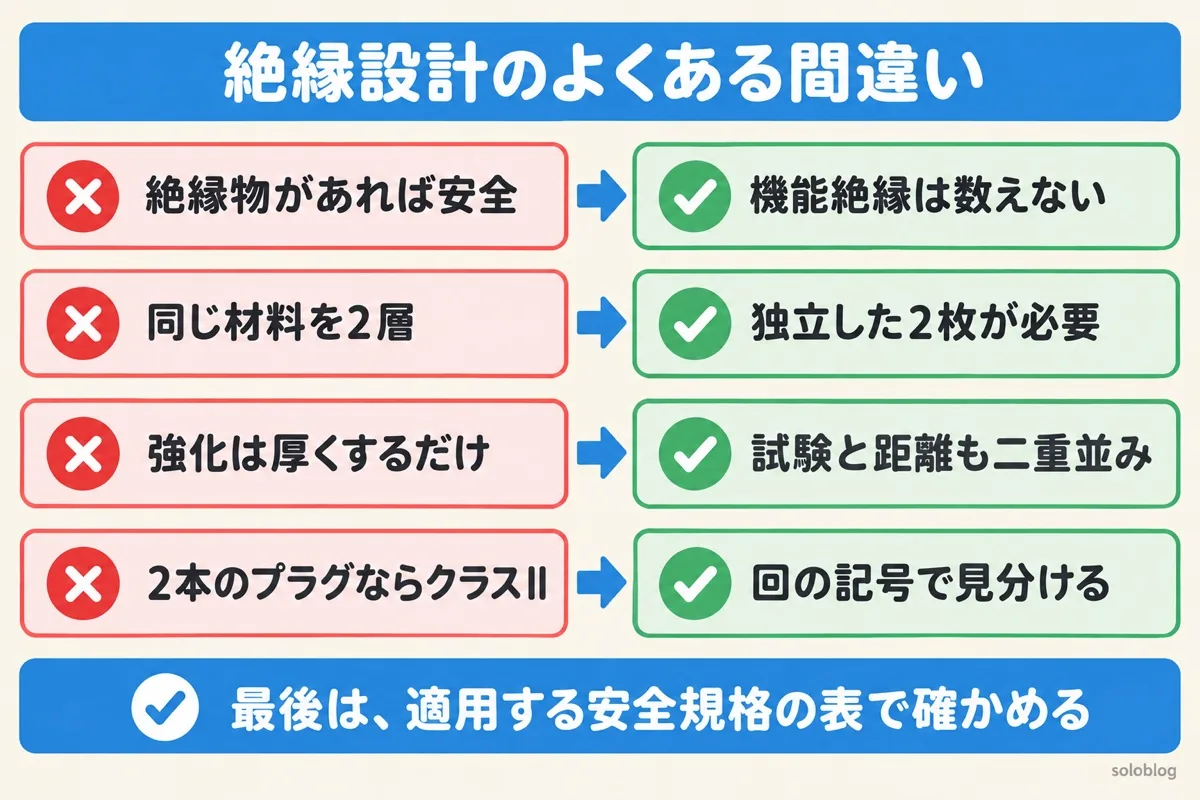

絶縁設計でよくある間違いとチェックリスト
| よくある間違い | 正しい考え方 |
|---|---|
| 絶縁物があれば、それで感電は防げる | 機能絶縁は数に入らない。1次と2次のあいだは二重か強化が要る |
| 同じ材料を2層にすれば二重絶縁 | 同時にこわれない「独立」が必要 |
| 強化絶縁は厚くすればよい | 試験電圧・距離・材料・製造管理まで二重絶縁並みに満たす |
| フォトカプラならどれでも強化絶縁 | データシートで強化絶縁の認定と試験電圧を確かめる |
| 2本のプラグならクラスII | 「回」の記号で見分ける |
絶縁設計のチェックリスト
- 危険な電圧の部分と、人が触れる部分の境目を図に書き出した
- クラスI(アースあり)かクラスII(アースなし)かを決めた
- 境目ごとに、必要な絶縁の種類を決めた
- 沿面距離・空間距離を、規格の表から確かめて基板に反映した
- 絶縁トランス・フォトカプラ・アイソレータは強化絶縁の認定品を選んだ
- 耐圧試験と絶縁抵抗試験の条件を確かめた

絶縁の「距離」の決め方(沿面距離と空間距離)は、次の記事で判定ツールつきで解説しています。
空間距離との違いと決め方、スリットの効果
