【完全図解】スナバ回路とは？｜サージ電圧を吸収する仕組みを理解する

水道管の場合

蛇口を急に閉めると、流れていた水が行き場を失い、「ドン！」という衝撃音が発生。これがウォーターハンマー。

電気回路の場合

スイッチを急にOFFにすると、流れていた電流が行き場を失い、高電圧のスパイクが発生。これがサージ電圧。

※L＝100nH固定。時間軸は見やすさのため誇張しています。電圧パルスの「面積（L×ΔI）」はどれも同じで、高さだけが変わる点に注目してください。

エアバッグなし

衝突時の衝撃がすべて人体に伝わる→ 大ダメージ

エアバッグあり

衝突時の衝撃をエアバッグが吸収→ ダメージ軽減

スナバなし

サージ電圧がスイッチング素子に直撃→ 素子破壊の危険

スナバあり

サージ電圧をスナバ回路が吸収→ 素子を保護

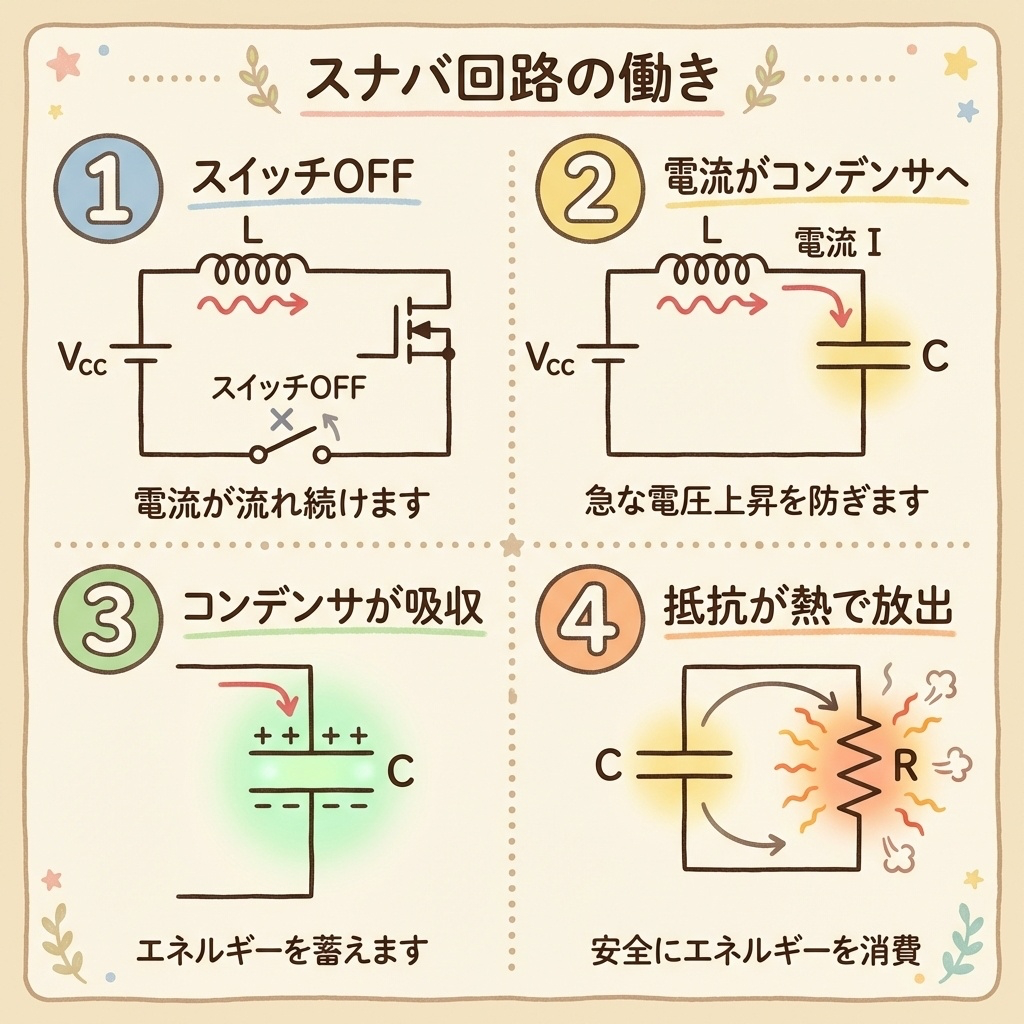

① スイッチがOFFになる瞬間
→ 電流は急に止まれない（インダクタンスの性質）

② 行き場を失った電流は…
→ スナバ回路のコンデンサに流れ込む

③ コンデンサが電流を受け入れる
→ 電圧の急上昇（サージ）が抑えられる

④ 溜まったエネルギーは抵抗で熱に変換
→ 次のスイッチングに備えてリセット

MOSFETやIGBTには「耐圧」という限界値があります。例えば耐圧600VのMOSFETに800Vのサージが加わると、絶縁破壊を起こして一瞬で壊れます。

耐圧以下でも、繰り返しサージにさらされると素子は徐々に劣化します。「数ヶ月後に突然壊れる」という厄介な故障モードの原因になります。

サージ電圧は高周波成分を含むため、電磁ノイズ（EMI）の原因になります。周囲の回路を誤動作させたり、EMC規格に不合格になることも。

※入力400V・耐圧600Vの素子を想定したイメージ図です。スナバは「電圧の立ち上がりをなまらせる」ことで、ピーク電圧とリンギングの両方を同時に抑えます。

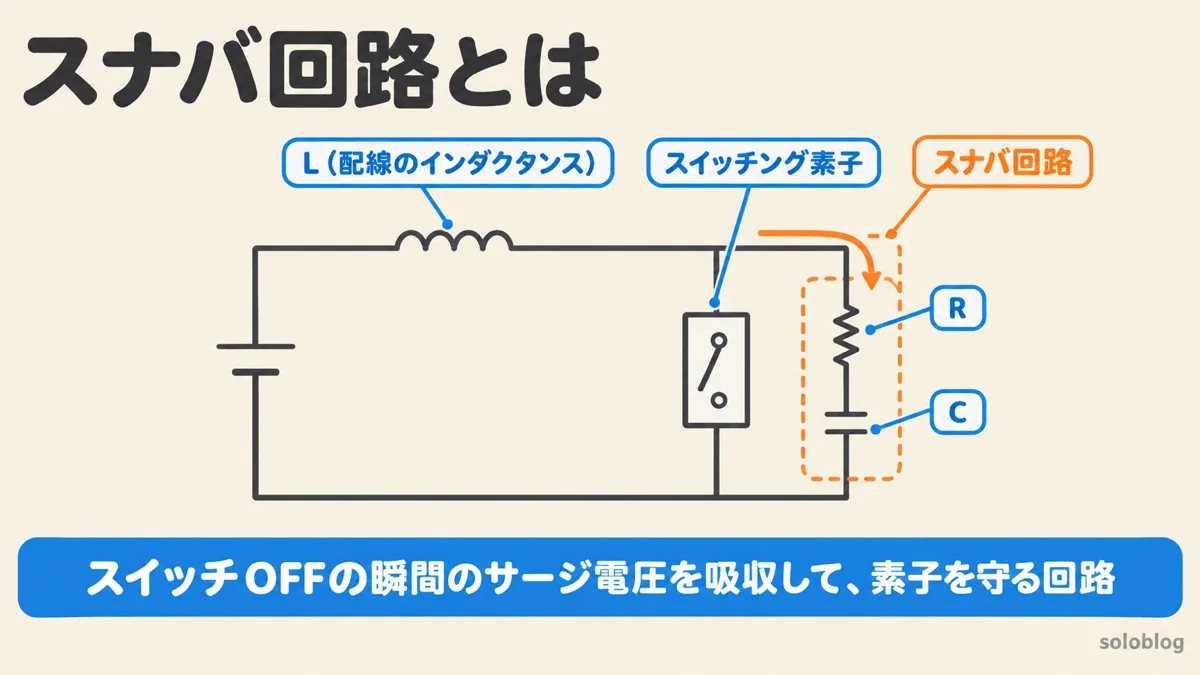

抵抗（R）とコンデンサ（C）の組み合わせ。最もシンプルで広く使われるスナバです。

動作原理：
① サージ電圧発生時、電流がCに流れ込む
② Cが電荷を蓄えて電圧上昇を抑える
③ Cに溜まったエネルギーはRで熱として消費

構成イメージ

直列接続をスイッチに並列

RCスナバにダイオード（D）を追加したもの。コンデンサに溜まったエネルギーの一部を電源側に戻せます。

動作原理：
① サージ電流はDを通ってCに流れる（高速）
② Cの電荷はRを通って電源に戻る
③ 損失がRCスナバより少ない

構成イメージ

Dが電流の方向を制御

サージエネルギーをほぼ100%電源に回生できる高効率スナバ。追加のスイッチング素子で能動的に制御します。

動作原理：
① サージ発生時、補助スイッチがON
② エネルギーをクランプコンデンサに蓄積
③ 適切なタイミングで電源に戻す

構成イメージ

能動制御でエネルギー回生

一定電圧以上になると導通して電圧をクランプ（固定）するダイオード。シンプルながら即効性が高い保護素子です。

動作原理：
① 通常時は電流を通さない（高抵抗）
② 設定電圧を超えると急に導通
③ サージエネルギーを熱として吸収

構成イメージ

スイッチに並列接続

① サージ電圧は「電流の急ブレーキ」で発生する（V = L × dI/dt）

② スナバ回路は電流の「逃げ道」を作ってサージを吸収する

③ スナバがないと、素子の破壊・劣化・EMI増加のリスクがある

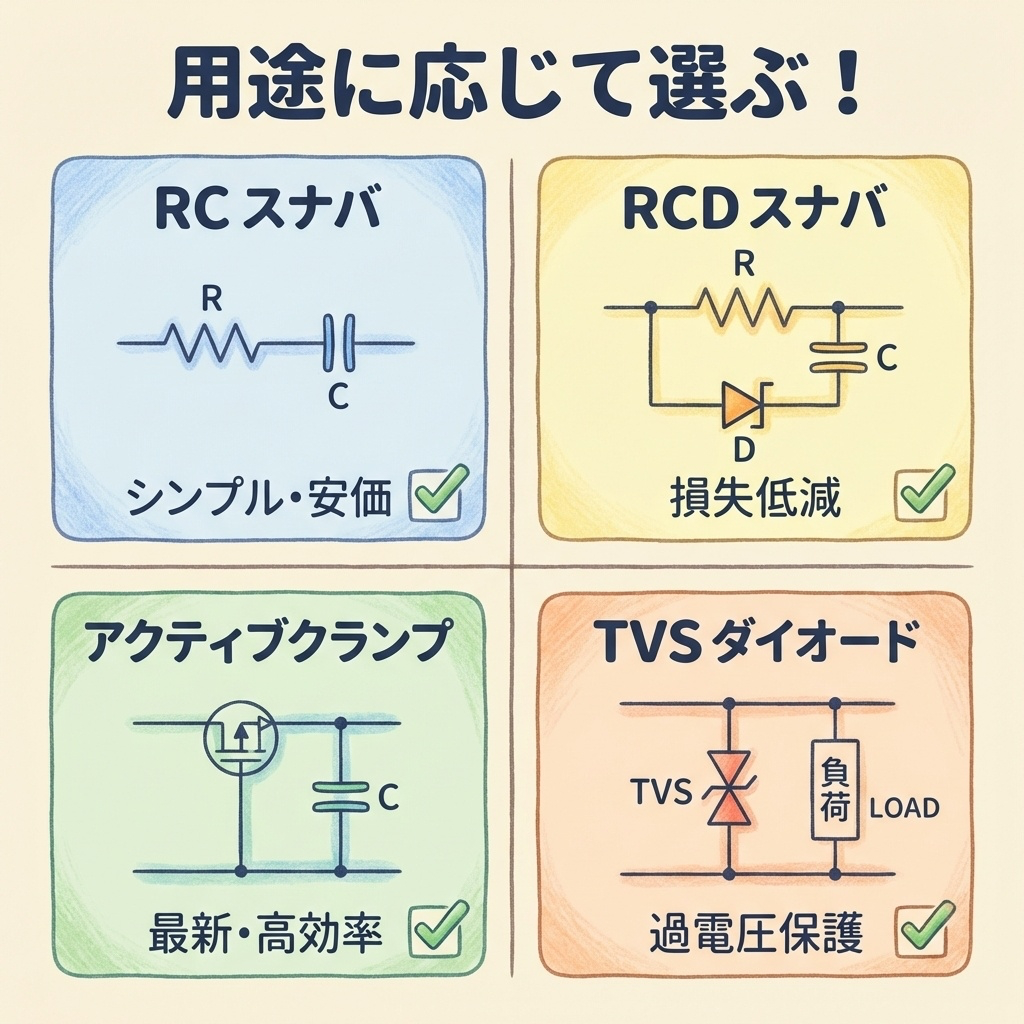

④ 代表的なスナバはRC、RCD、アクティブクランプ、TVSの4種類

⑤ 迷ったらRCスナバから始めるのが実務の鉄則

メーカーで回路設計と生産技術（品質改善）に携わってきた経験をもとに執筆しています。むずかしい専門用語をできるだけ使わず、はじめて学ぶ人がつまずかないように、図とたとえで説明することを大切にしています。

スナバは「単体」では理解しきれません。

サージの原因（配線とスイッチング）を押さえ、定数計算ができて、最後にオシロで実測できて初めて「使える知識」になります。下のSTEP順に読めば、その道筋を迷わず辿れます。

スナバを付けたら、必ずオシロスコープで波形を確認してください。図③の赤い波形が青くなったかどうか、自分の目で見た瞬間に理解が定着します。
