【完全図解】フォトカプラはなぜ必要か？｜1次側と2次側を「光」で繋ぐ理由と、3つの絶縁手段の使い分け

パワエレ回路や電源回路を学び始めると、必ず出会うのが「フォトカプラ」という部品です。

回路図を見ると、LEDとフォトトランジスタが向かい合った不思議な記号。「なぜ、わざわざ光で信号を渡すの？ 電線でつなげばいいじゃないか」と思いますよね。

しかし、その疑問の答えこそが、パワエレ設計の最重要キーワードである「絶縁（アイソレーション）」です。電線でつなげない理由がある。だから光で渡す。この1行を理解するだけで、電源回路やゲートドライブ回路の設計思想がガラッと見えてきます。

この記事では、フォトカプラがなぜ必要なのかを「水道管のたとえ話」から始めて、動作原理、選定のポイント、そして代替手段との比較まで、中学生でもわかるレベルで徹底的に図解します。

そもそも「絶縁」とは何か？なぜ1次側と2次側を分けるのか

フォトカプラの話をする前に、まず「絶縁」の意味をはっきりさせましょう。

💡 絶縁とは「電気の通り道を物理的に断ち切る」こと

電気の世界では、「1次側」と「2次側」という言葉がよく出てきます。簡単に言うと、1次側はAC100Vなどの「危険な高電圧がある側」、2次側は「人が触れる側・マイコンがいる側」です。

この2つの世界を、電気的に完全に分離すること。これが「絶縁」です。

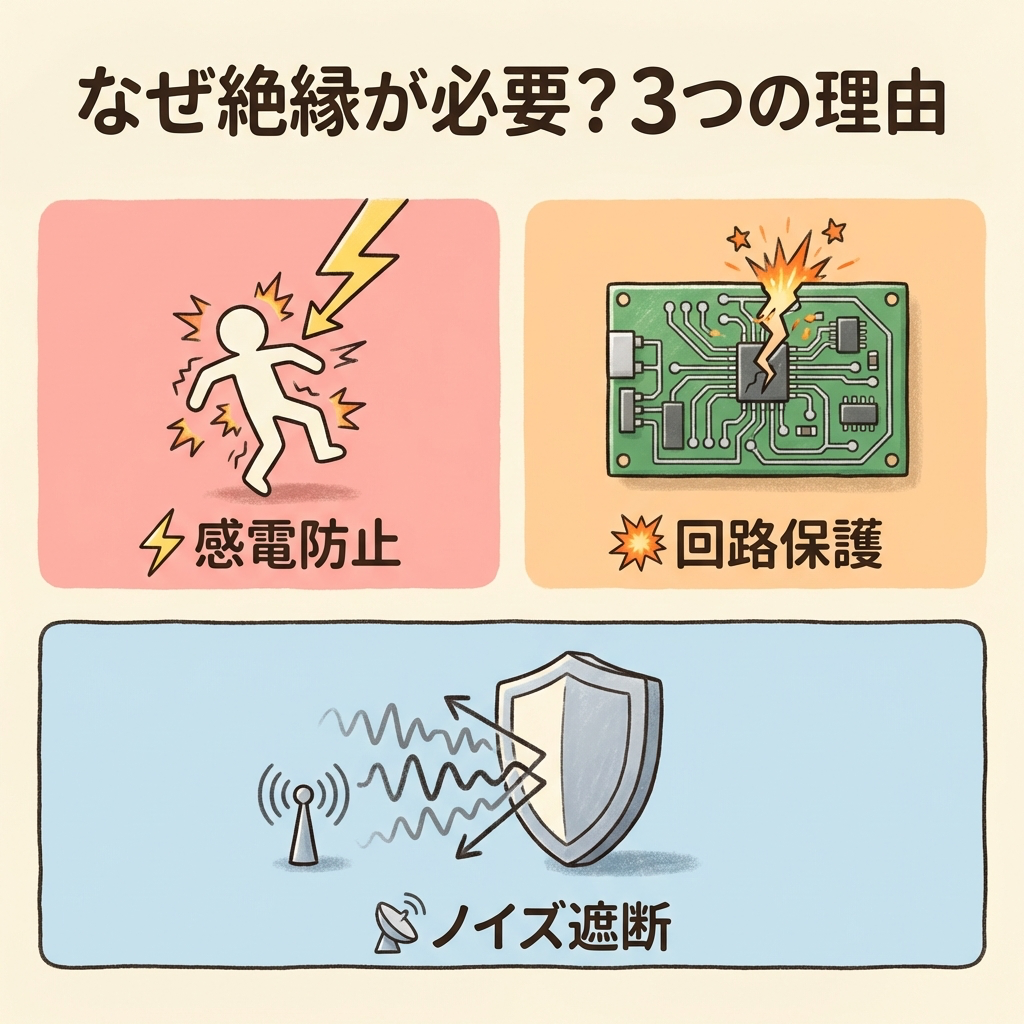

なぜ分離する必要があるのか？ 理由は大きく3つあります。

つまり、安全規格上の要求（人を守る）と、回路設計上の要求（素子を守る・ノイズを防ぐ）の両方の理由で、1次側と2次側は「電線で直結してはいけない」のです。

フォトカプラの動作原理｜「光なら電気は流れない」

フォトカプラの仕組みは、驚くほどシンプルです。中学生でもわかるように、たとえ話から始めましょう。

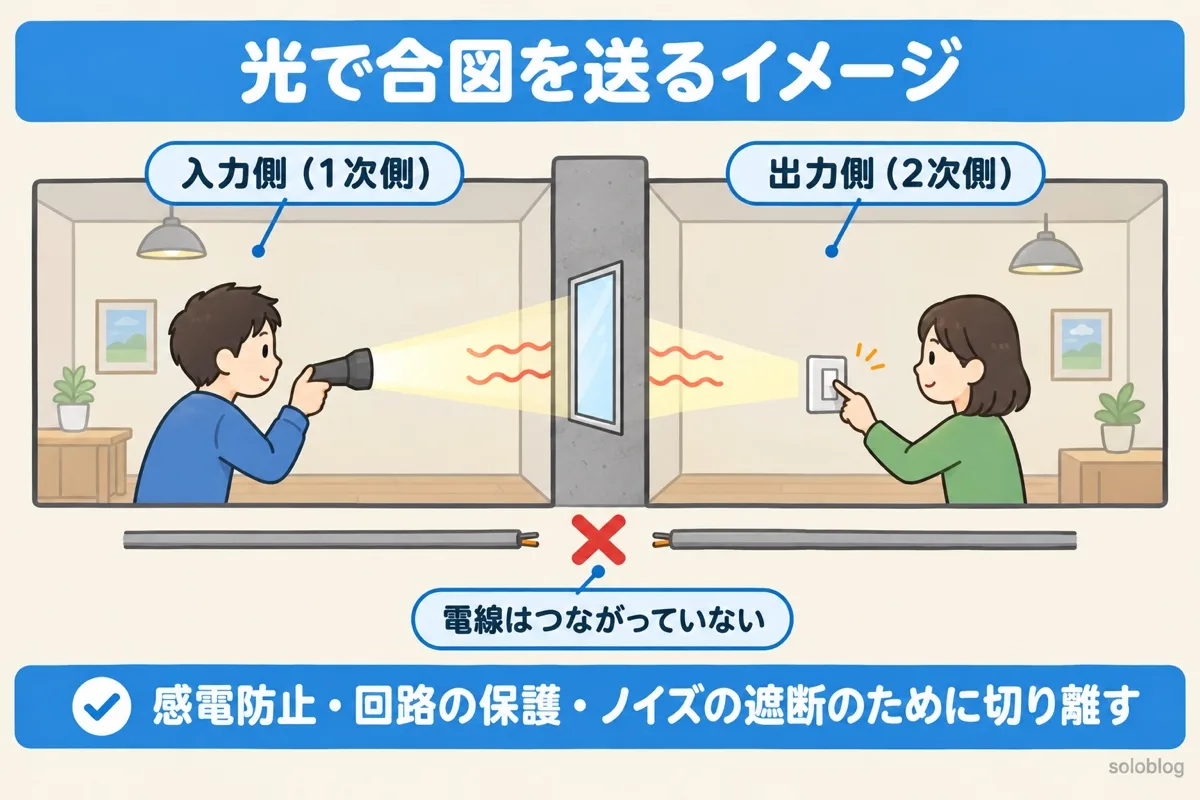

🔦 たとえ話：隣の部屋に「懐中電灯」で合図を送る

想像してみてください。あなたは1次側の部屋にいて、隣の2次側の部屋にいる友人に情報を伝えたい。しかし、2つの部屋の間には「分厚い壁」があり、電線を通す穴はありません。ドアもありません。

でも、壁の一部は透明なガラス窓になっていたらどうでしょう？ あなたは懐中電灯を使って「ON→光る」「OFF→消える」のパターンで合図を送れます。友人はそのガラス窓越しに光を見て、メッセージを受け取る。

このとき、壁を「電気」が貫通することはありません。通過したのは「光」だけです。これがフォトカプラの原理そのものです。

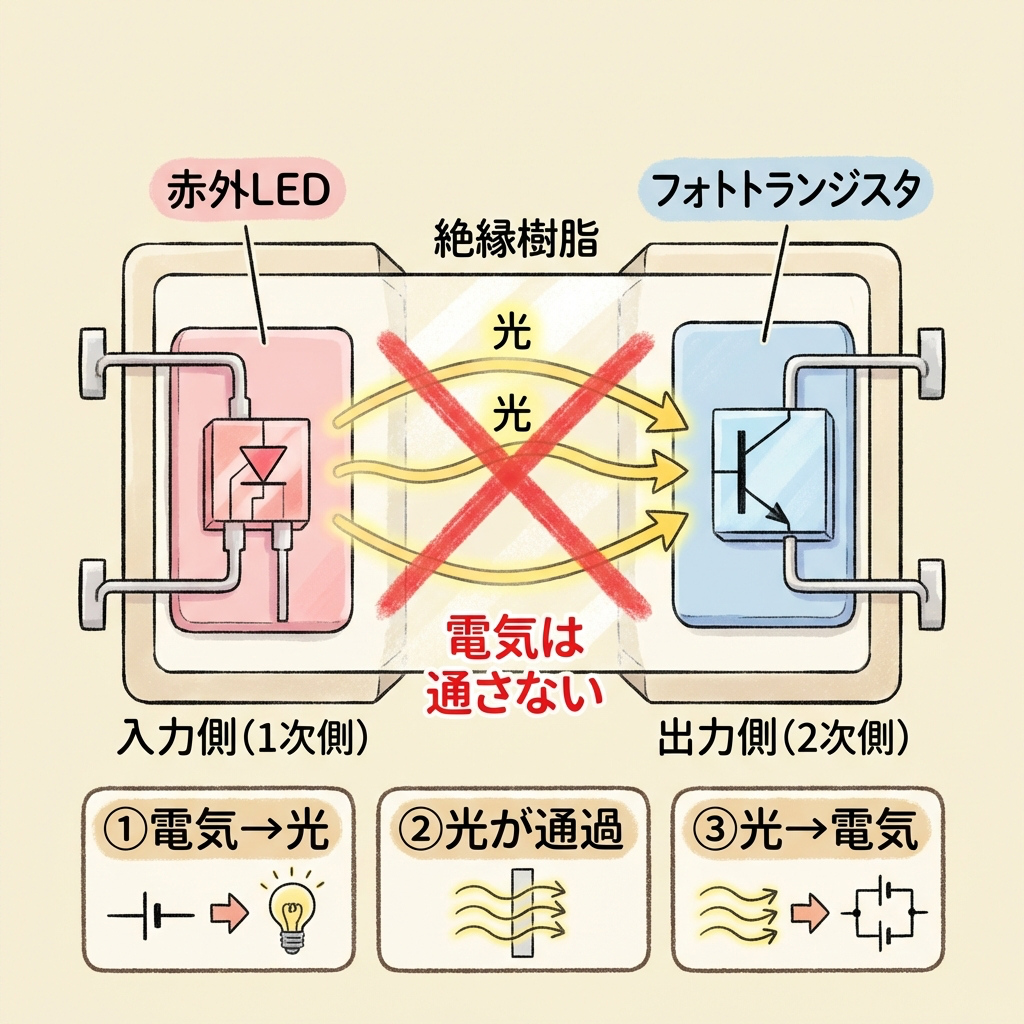

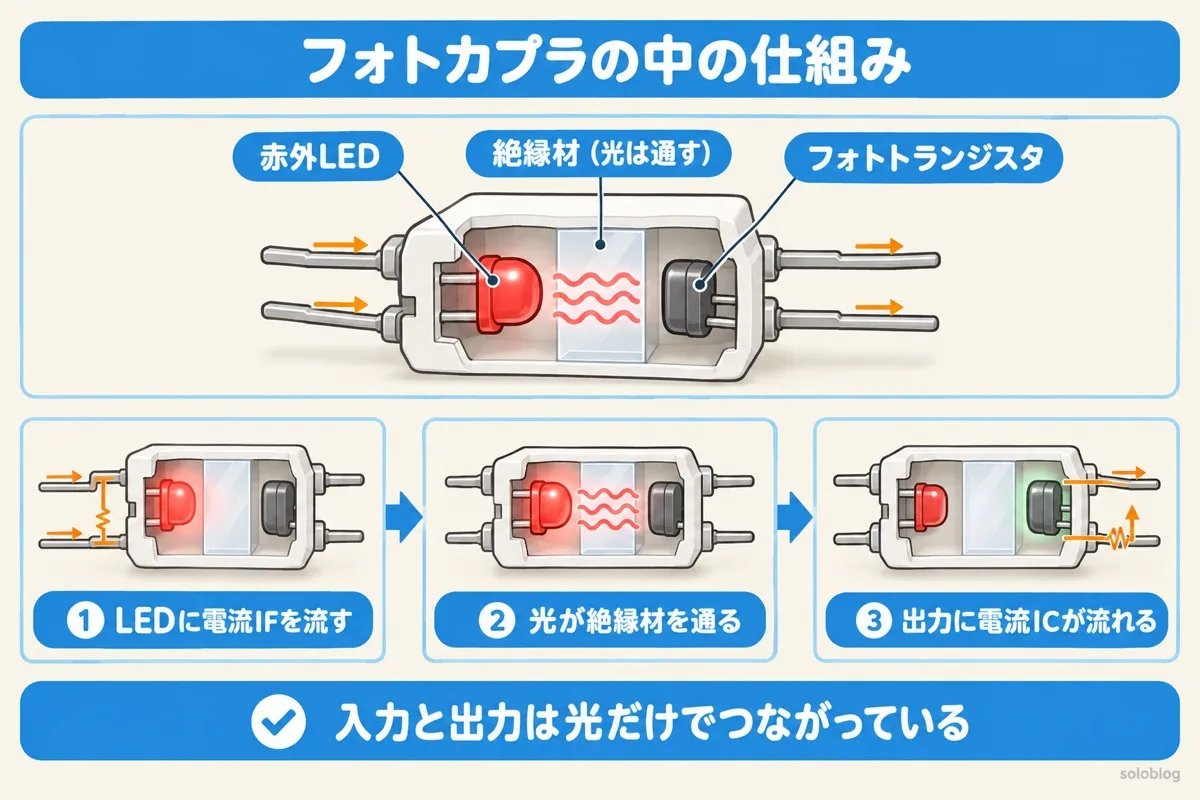

🔬 フォトカプラの内部構造｜LED＋フォトトランジスタ

フォトカプラの中には、たった2つの素子が向かい合って入っています。

この2つの素子は、外界の光を完全に遮断した密閉パッケージの中に入っています。そして、LED側とフォトトランジスタ側の間には、光は通すが電気は通さない透明な絶縁樹脂が挟まっています。

⚙️ 動作の3ステップ

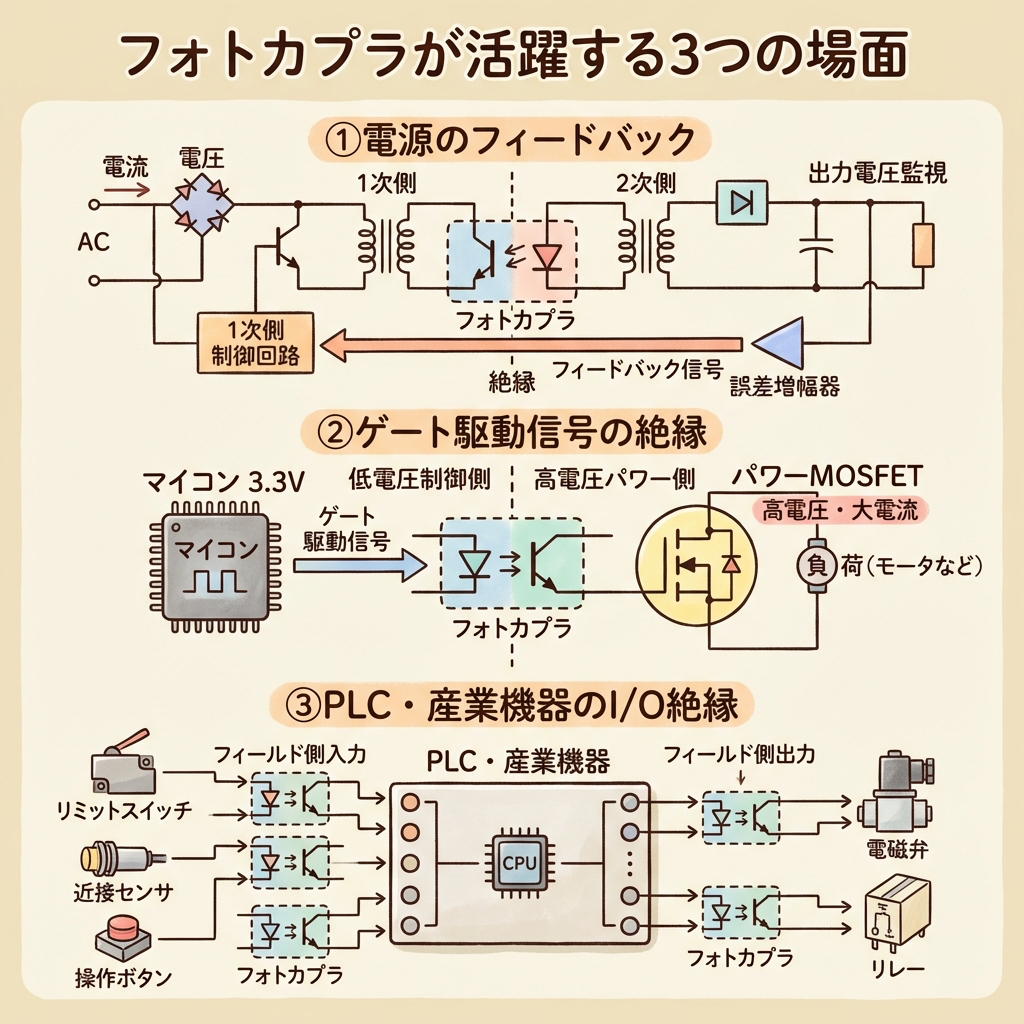

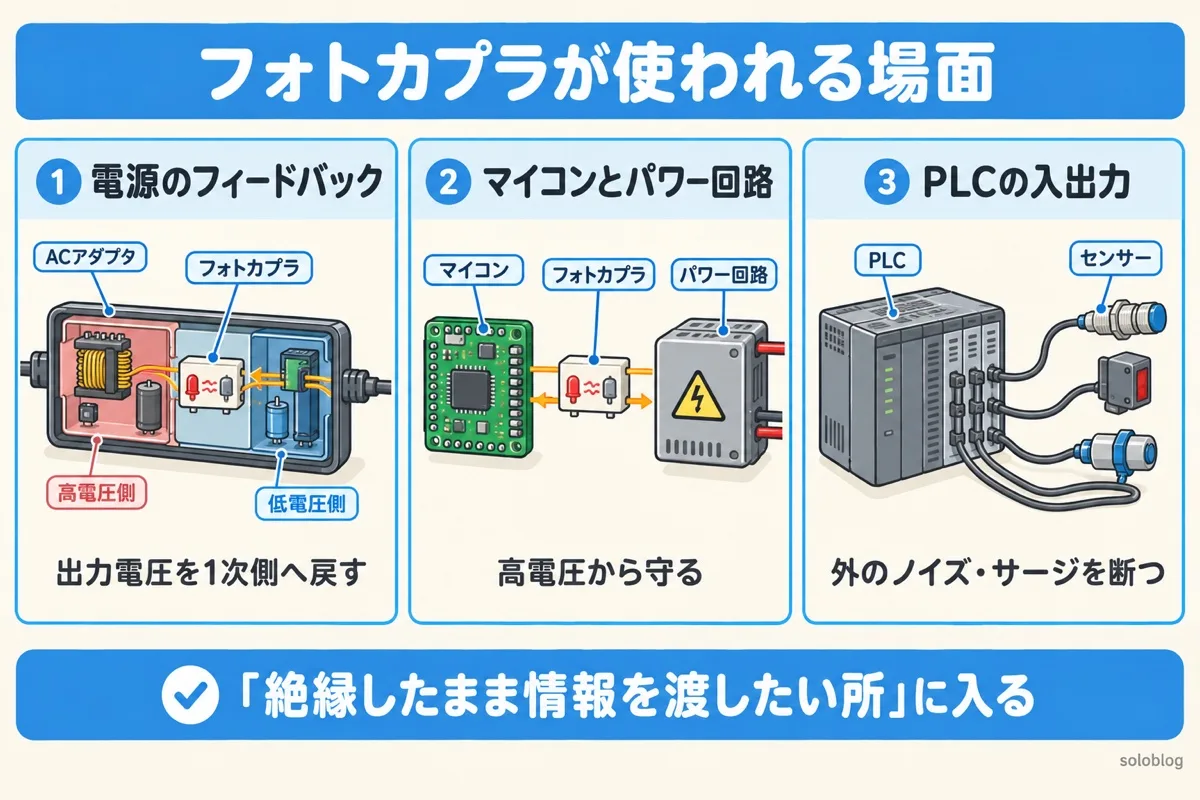

フォトカプラが使われる「具体的な場面」3選

原理がわかったところで、実際にどんな場面でフォトカプラが登場するのかを見ていきましょう。パワエレ設計では、以下の3つが代表的な使用場面です。

🔋 場面①：スイッチング電源のフィードバック回路

最も代表的な用途がこれです。AC-DCコンバータなどのスイッチング電源では、2次側の出力電圧を監視して、1次側のスイッチングICに「電圧が高すぎるよ」「もっと電圧を上げて」というフィードバック信号を送ります。

しかし、1次側はAC100Vに接続されている危険な領域。2次側はDC5Vや12Vの安全な領域。この2つの世界を電線で直結することは、安全規格上も絶対に許されません。

そこで、フォトカプラが登場します。2次側のシャントレギュレータ（TL431など）がフォトカプラのLEDを駆動し、その光信号が1次側のスイッチングICに伝わる。これにより、「絶縁を維持しながら出力電圧を安定させる」という離れ業が実現します。

🎮 場面②：マイコンからのゲート駆動信号の絶縁伝達

インバータやモータードライバの設計では、マイコン（3.3V系）からMOSFETやIGBTのゲートを駆動するために信号を送ります。しかし、ハイサイド側のMOSFETは電源電圧に浮いているため、マイコンのGNDとは電位が大きく異なります。

この電位差を越えて信号を渡す手段として、フォトカプラ（またはデジタルアイソレータ）が使われます。ゲートドライバICの入力段にフォトカプラを配置して、マイコン側とパワー段を電気的に完全に切り離すのです。

🏭 場面③：PLC・産業機器のデジタルI/O絶縁

工場のPLC（プログラマブルロジックコントローラ）では、外部のセンサやスイッチからの信号をフォトカプラで受けています。外部配線にはノイズや突入電流が乗りやすいため、PLC内部のCPUを守るために、入力段にフォトカプラを配置して絶縁するのです。

電験三種の「機械」科目でも、シーケンス制御やPLCの入力回路として登場することがあるので、資格勉強中の方もここで原理を理解しておくと強いです。

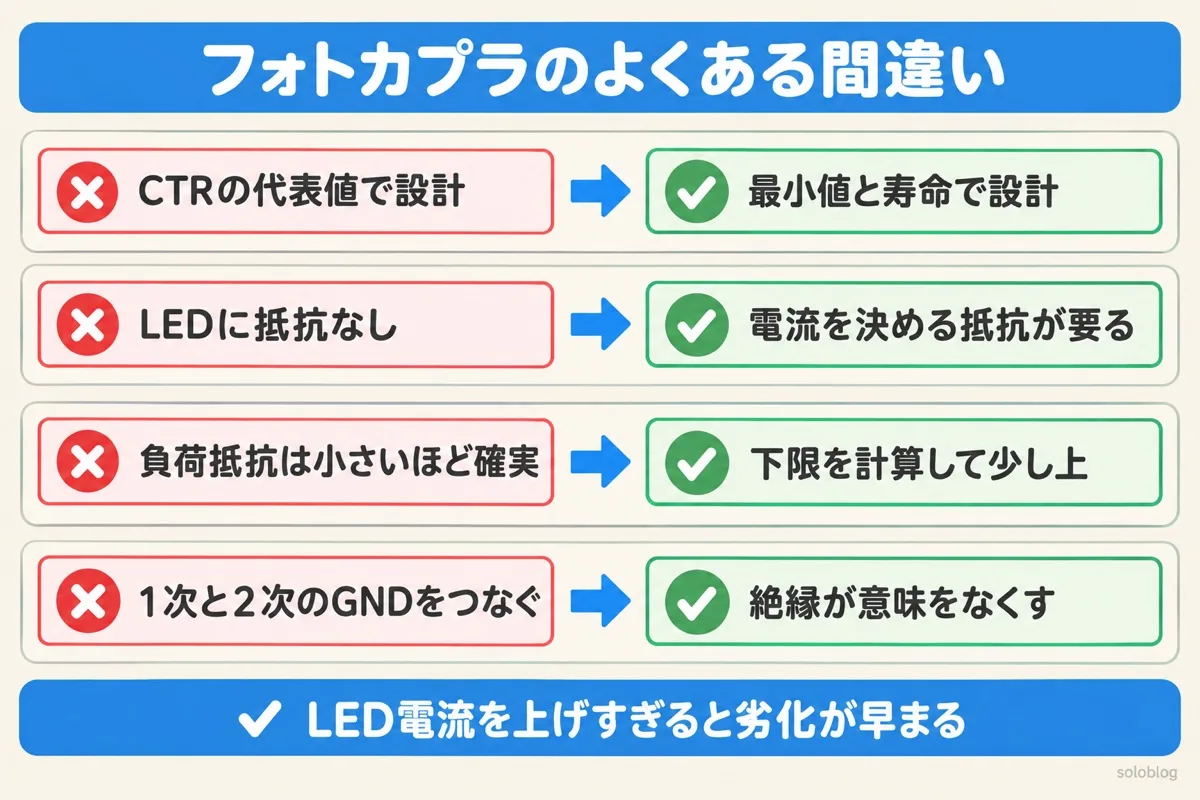

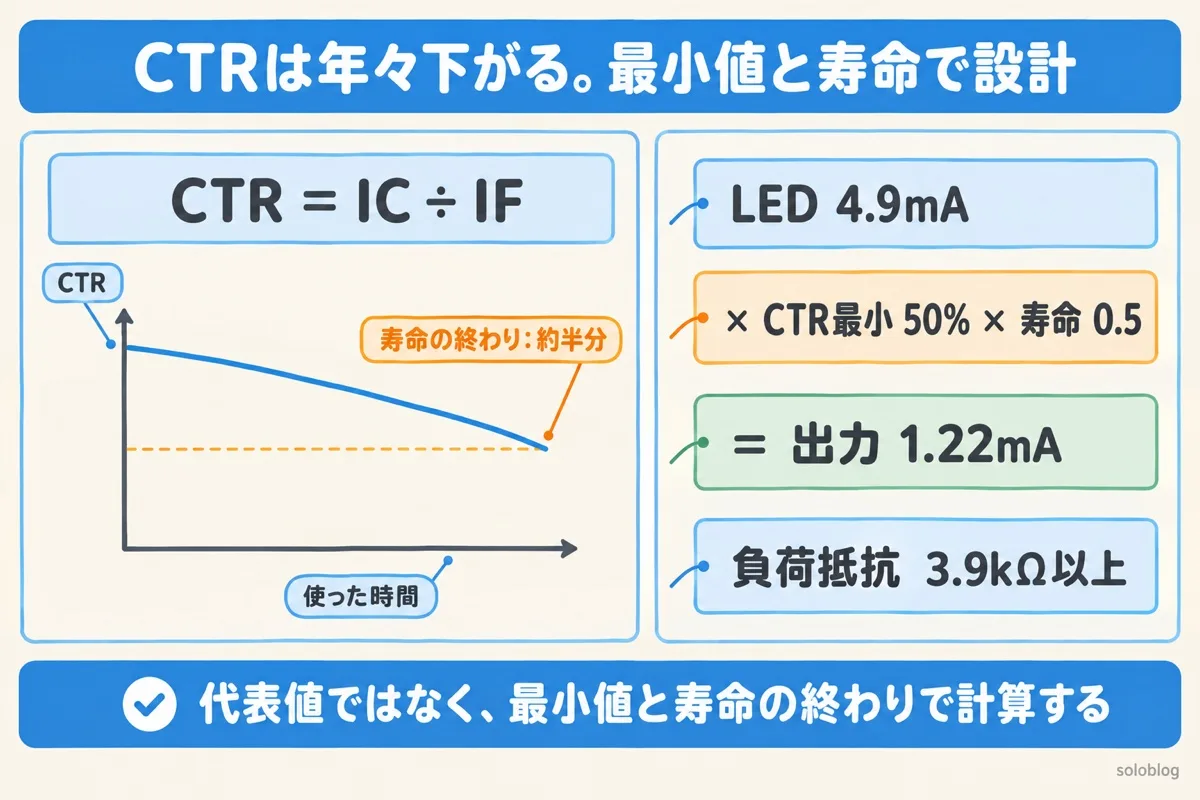

設計で必ず押さえるべき「CTR」と「経年劣化」

フォトカプラは「枯れた技術」とはいえ、設計で無視できない弱点があります。その最大のポイントがCTR（Current Transfer Ratio：電流伝達率）と、LEDの経年劣化です。

📐 CTR（電流伝達率）とは？

たとえば、入力LEDに10mA流したときに、出力のフォトトランジスタに5mA流れれば、CTR = 50% です。

CTRはフォトカプラの「変換効率」のようなもので、この値が大きいほど、少ないLED電流で大きな出力電流を得られます。一般的な汎用フォトカプラ（PC817など）のCTRは50%〜600%と、非常にバラつきが大きいのが特徴です。

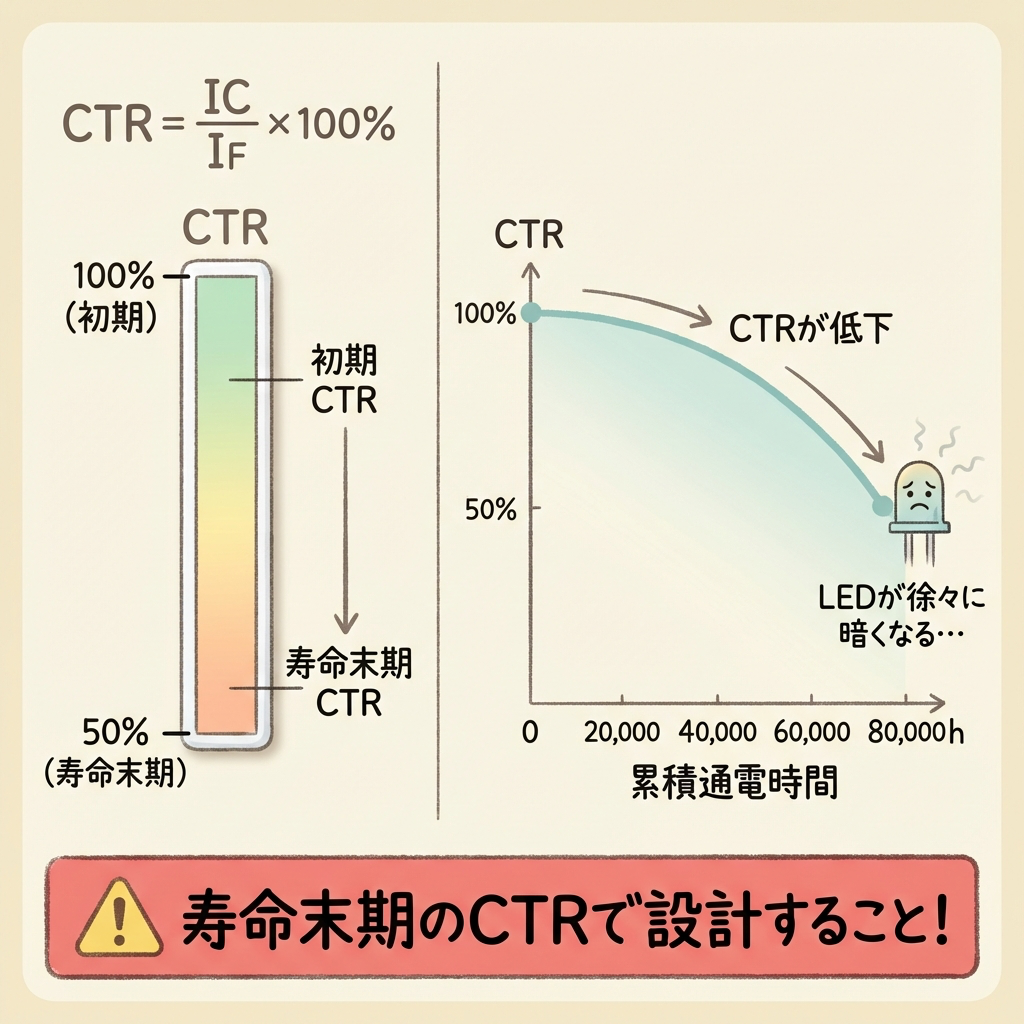

⏳ LEDの経年劣化＝CTRは年々下がる

ここが設計上の最大の注意点です。フォトカプラ内部のLEDは、発光するたびにほんの少しずつ劣化し、光出力が落ちていきます。光出力が落ちればフォトトランジスタに届く光量が減り、CTRは低下します。

東芝の技術資料によると、一般的なフォトカプラでは累積通電時間が約8万時間（稼働率50%で約10年）で、CTRが初期値の約50%まで低下するケースがあります。

📋 フォトカプラのメリット・デメリットまとめ

✅ メリット	❌ デメリット
安価（1個数十円〜）	LEDの経年劣化でCTRが低下する
歴史が長く、実績が豊富	応答速度が遅い（数μs〜数十μs）
絶縁耐圧が高い（数kV以上）	CTRのバラつきが大きく、個体差あり
回路がシンプル	LED駆動電流が必要（消費電力が大きい）
アナログ信号も伝達可能	温度によるCTR変動が大きい

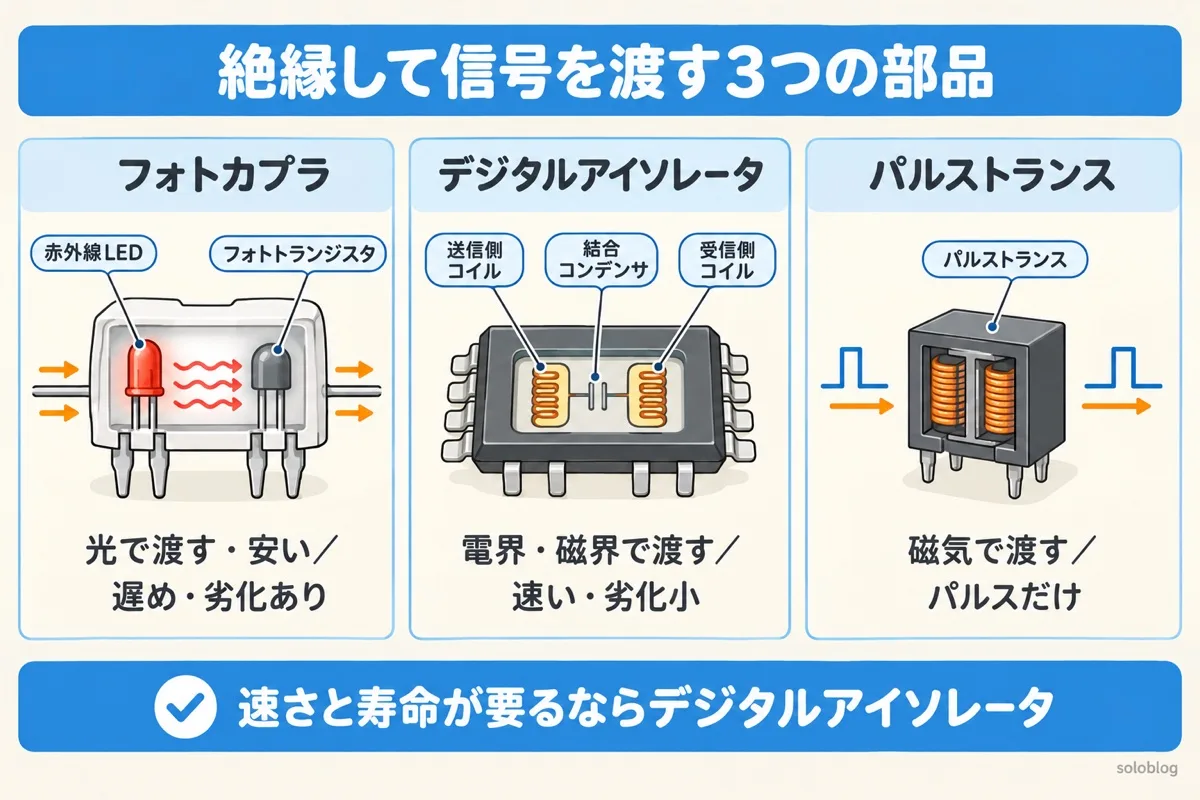

フォトカプラだけじゃない｜3つの絶縁手段の違いと使い分け

「絶縁しながら信号を渡す」手段は、フォトカプラだけではありません。近年はデジタルアイソレータやパルストランスという代替手段も広く使われています。それぞれの原理と使い分けを見ていきましょう。

💡 絶縁手段①：フォトカプラ（光で渡す）

ここまで解説してきた通り、LED → 光 → フォトトランジスタで信号を伝達します。エネルギーの媒体は「光（フォトン）」です。電気の世界とは全く異なる物理量を使うため、絶縁性能が本質的に高い方式です。

🧲 絶縁手段②：デジタルアイソレータ（磁界 or 電界で渡す）

デジタルアイソレータは、絶縁膜を挟んだ微小なトランス（磁気結合方式）、または微小なコンデンサ（容量結合方式）を使って信号を伝達します。

磁気結合方式はAnalog Devices社の「iCoupler」が有名で、コイル間の電磁誘導で信号を渡します。容量結合方式はTexas Instruments社やSilicon Labs社が採用しており、コンデンサの両端電極間の電界変化で信号を渡します。

LEDを使わないため経年劣化がほとんどなく、応答速度も数十ns〜数百nsと桁違いに速い。近年のパワエレ設計では、フォトカプラからデジタルアイソレータへの置き換えが進んでいます。

🔄 絶縁手段③：パルストランス（磁気で渡す）

パルストランスは、1次巻線と2次巻線が電気的に絶縁されたトランスで、パルス状の信号を電磁誘導で伝達します。原理は変圧器と同じです。

ゲートドライバのハイサイド駆動や、イーサネットの信号絶縁で使われます。DC信号は伝達できず、パルス信号（交流成分）のみを渡す点が特徴です。経年劣化はほぼなく、応答速度も速い。ただし、サイズが大きく、磁気ノイズの影響を受けやすいのが欠点です。

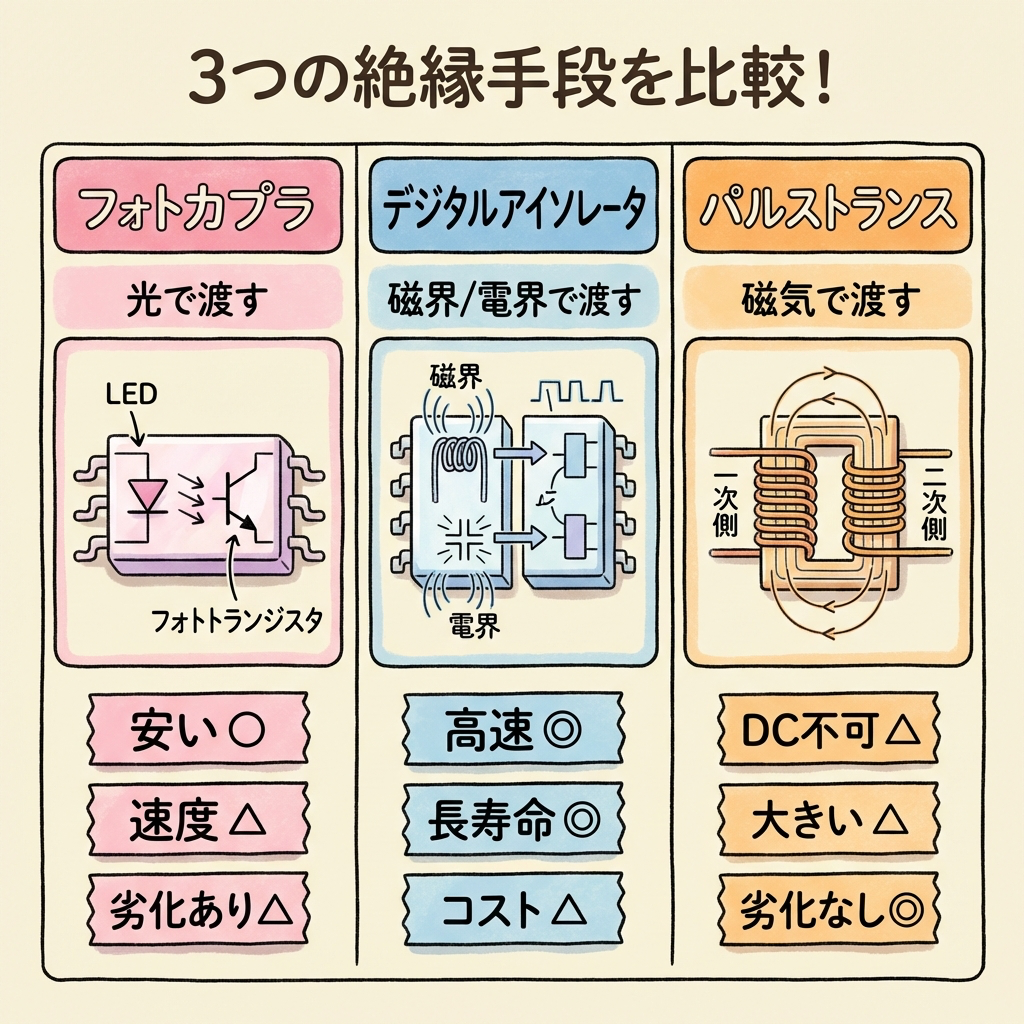

📊 3つの絶縁手段の比較表

項目	💡 フォトカプラ	🧲 デジタルアイソレータ	🔄 パルストランス
伝達媒体	光（フォトン）	磁界 or 電界	磁界（電磁誘導）
応答速度	数μs〜数十μs	数十ns〜数百ns ◎	数十ns〜数μs
経年劣化	あり（LED劣化）△	ほぼなし ◎	ほぼなし ◎
DC信号伝達	可能 ◎	可能 ◎	不可（AC信号のみ）△
コスト	安い（数十円〜）◎	中程度（100〜500円）	中〜高（サイズにも依存）
実装サイズ	小型 ◎	小型 ◎	大きい △
磁気ノイズ耐性	強い ◎	方式による（磁気結合は弱め）	弱い △
主な用途	電源FB、PLC I/O	ゲート駆動、通信絶縁	ゲート駆動、イーサネット

どれを選べばいい？絶縁手段の選定フローチャート

「結局どれを使えばいいの？」という疑問に対して、シンプルなフローチャートを用意しました。

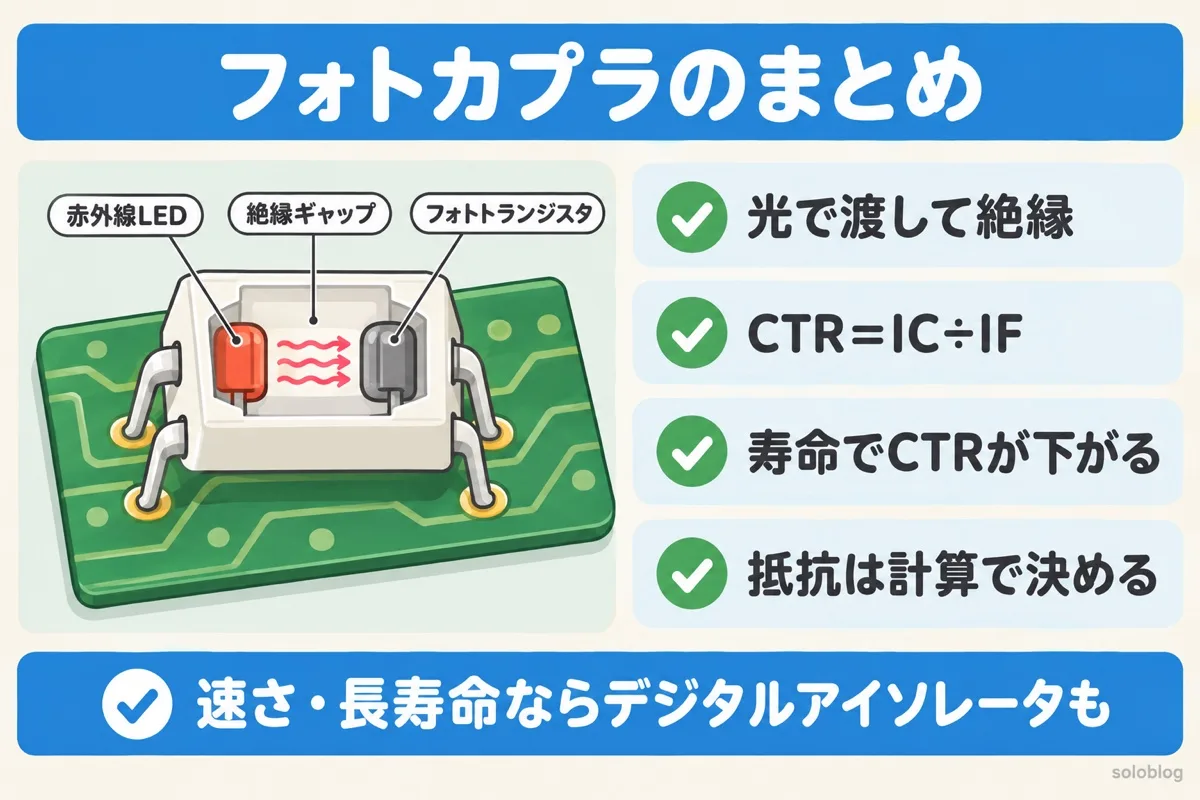

まとめ｜フォトカプラは「電気を流さずに情報を渡す」ための部品

最後に、この記事のポイントを整理します。

フォトカプラは、50年以上の歴史を持つ「枯れた技術」ですが、パワエレ設計の根幹をなす「絶縁」という概念を理解するための最高の教材でもあります。

「なぜ1次側と2次側を分けるのか」「なぜ光を使うのか」「なぜ電線で直結できないのか」。この記事で得た知識は、ゲートドライバIC、ブートストラップ回路、さらには安全規格（IEC 62368やIEC 60664）の理解にもそのまま直結します。

ぜひ、このまま関連記事にも進んでみてください。パワエレ設計の「絶縁」に対する理解が一段と深まるはずです。
