電界と電位、こんな悩みありませんか?
「電界って何？目に見えないものをどうやって理解すればいいの…」
「電位と電圧って何が違うの？混乱してしまう…」
「E=F/qの公式は覚えたけど、実際に何を表しているのか分からない…」
この記事で、すべてスッキリ解決します!
この記事では、「電界」と「電位」という目に見えない概念を、「風」や「山の高さ」など身近な例え話を使って徹底的に解説します。
初心者の方でも、直感的に理解できるように設計しています。
結論｜まず30秒でわかる答え
電界とは、電荷のまわりで別の電荷が力を受ける空間のことで、電界の強さは1Cの電荷が受ける力E=F/q[V/m]で表します。電位とは電気の世界の「標高」のようなもので、2点の電位の差が電圧です。電界は電位の傾きに当たり、平行な電極の間ではE=V/dです。電位の等しい点を結んだ等電位面は、電気力線と直角に交わります。
電界とは？ー 目に見えない「力の場」を理解しよう
まず、「電界（でんかい）」から理解していきましょう。
電界とは、電荷のまわりに存在する、目に見えない「力の場」のことです。
風の例えで理解する電界
電界を理解する一番簡単な方法は、「風」に例えることです。
風の例え
想像してください。強い風が吹いている場所に立ったとき、あなたは風に押される力を感じますよね？
・風が強い場所 → 大きな力で押される
・風が弱い場所 → 小さな力しか感じない
・風がない場所 → 力を感じない
電界も、これと全く同じです。
電荷のまわりには「電気の風」のようなものが吹いていて、そこに別の電荷を置くと、力を受けるのです。
電界の本質
電界がある = その空間に電荷を置くと力が働く
電界が強い = 電荷が受ける力が大きい
電界が弱い = 電荷が受ける力が小さい
電界の強さの定義｜E=F/q
それでは、「電界の強さ」を数式で表してみましょう。
電界の強さの公式
E = F / q
E：電界の強さ [N/C] または [V/m]
F：試験電荷が受ける力 [N]（ニュートン）
q：試験電荷の大きさ [C]（クーロン）
この公式の意味を、もっと分かりやすく言い換えると…
公式の意味
電界の強さE = 「1クーロンの電荷が、その場所で受ける力の大きさ」
たとえば、E = 100 N/C なら…
→ 1Cの電荷を置いたら、100Nの力を受ける場所、という意味です。

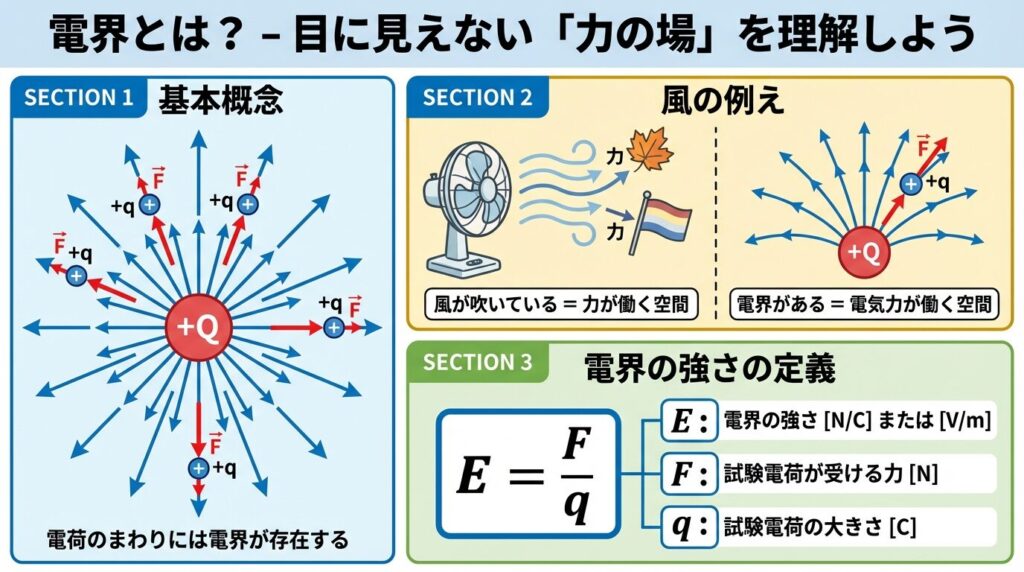

電界は電気力が働く空間:E=F/q
電界の向き｜正電荷と負電荷のルール
電界には「向き」があります。これは非常に重要なポイントです。
電界の向きのルール
正電荷（+）のまわり
電界は外向き（放射状に広がる）
負電荷（−）のまわり
電界は内向き（求心的に集まる）
覚え方：「正（+）から出て、負（−）に入る」と覚えましょう!
計算例で理解を深めよう
実際に数値を使って、電界の強さを計算してみましょう。
計算例題
問題：ある場所に、5×10⁻⁶ C（0.000005クーロン）の試験電荷を置いたところ、10Nの力を受けました。この場所の電界の強さはいくらでしょうか？
【解答】
与えられた条件：
・試験電荷 q = 5×10⁻⁶ C
・受けた力 F = 10 N
公式に代入：
E = F / q = 10 / (5×10⁻⁶) = 2×10⁶ N/C
答え：この場所の電界の強さは 2×10⁶ N/C（= 2,000,000 N/C）です。
これは非常に強い電界で、1Cの電荷を置いたら200万ニュートンもの力を受けることを意味します。
電位とは？ー 「電気的な高さ」を理解しよう
次に、「電位（でんい）」について学びましょう。
電位は、電界よりも少し抽象的ですが、「山の高さ」に例えると、驚くほど理解しやすくなります。
山の高さの例えで理解する電位
想像してください。あなたが登山をしているとします。
山の高さの例え
・山頂（標高1000m） → 位置エネルギーが大きい
・中腹（標高500m） → 位置エネルギーは中くらい
・麓（標高0m） → 位置エネルギーはゼロ
山頂にいるボールは、転がり落ちる「ポテンシャル（可能性）」を持っていますよね？
これが位置エネルギーです。
電位も、これと全く同じです。
電位とは、「電気の世界での標高」のようなもので、電荷が持つポテンシャルエネルギーの高さを表しています。
電位の本質
電位が高い = 電荷の持つエネルギーが大きい（山頂のボール）
電位が低い = 電荷の持つエネルギーが小さい（麓のボール）
電位差がある = エネルギーの高低差がある（高さの差）
電位の定義｜V=W/q
電位を数式で表すと、次のようになります。
電位の公式
V = W / q
V：電位 [V]（ボルト）
W：電荷を運ぶのに必要な仕事（エネルギー）[J]（ジュール）
q：電荷の大きさ [C]（クーロン）
この公式を、もっと分かりやすく言い換えると…
公式の意味
電位V = 「1クーロンの電荷を、基準点（電位0Vの場所。ふつうは無限遠か大地）からその場所まで運ぶのに必要なエネルギー」
たとえば、V = 100V なら…
→ 1Cの電荷を基準点からその場所まで持ってくるのに、100ジュールのエネルギーが必要、という意味です。

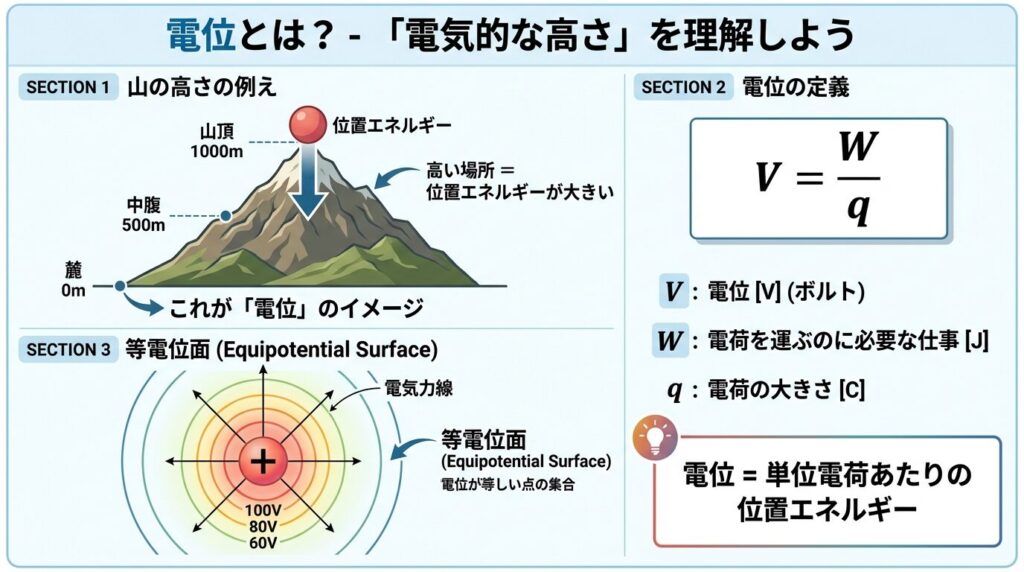

電位は電気的な高さ:V=W/q
電位差とは？｜水が流れる理由
「電位差（でんいさ）」は、電気の世界で最も重要な概念の一つです。
これも、「水の流れ」に例えると理解しやすくなります。
水の流れの例え
山の頂上（高い場所）にある水は、低い場所に向かって流れ落ちますよね？
これは、「高さの差」があるからです。
・高さの差が大きい → 水は勢いよく流れる
・高さの差が小さい → 水はゆっくり流れる
・高さの差がゼロ → 水は流れない
電気も、これと全く同じです。
電荷は、電位の高い場所から低い場所へ移動しようとします。
この「電位の差」のことを、「電位差」と呼びます。
電位差の重要ポイント
電位差 = 電圧（V） と同じ意味です
電位差があるから、電流が流れる
A地点とB地点の電位差 = VA − VB
等電位面とは？｜地図の等高線
「等電位面（とうでんいめん）」という、ちょっと難しそうな言葉がありますが、
これは「地図の等高線」と全く同じものです。
等高線の例え
地図を見ると、「同じ高さの点を結んだ線」である等高線が描かれていますよね？
・等高線上を歩く → 高さは変わらない（=上り下りしない）
・等高線を横切る → 高さが変わる（=上ったり下ったりする）
等電位面も、これと同じです。
等電位面とは、「同じ電位の点を結んだ面」のことです。
等電位面の重要な性質
等電位面上では、電位が一定（高さが同じ）
等電位面上を移動しても、仕事は不要（エネルギーを使わない）
電気力線（電界の向き）と等電位面は、必ず直交する（90度で交わる）
覚え方：「等高線と坂道が直角に交わる」のと同じイメージです!
電界と電位の関係ー 「力の場」と「高さ」はどう繋がる？
ここまで、「電界」と「電位」を別々に学んできましたが、
実は、この2つは深く関係しています。
電界は「電位の傾き」を表す
もう一度、山の例えに戻りましょう。
⛰️ 電界E＝電位の「坂の急さ」｜急な坂ほどEは強い
💡 青い線は電位（＝電気の世界の標高）。同じ「下り坂」でも、①ゆるやかに100V下がる区間の電界は 1,000 V/m、②一気に500V下がる区間は 10,000 V/m と10倍強い電界になります。つまり E＝V÷d とは「坂の急さを測る式」。電位の落ち方が急なところほど、電荷は強い力で押されます。
山の高さと坂の急さ
・山の高さ = 電位V（エネルギーの高さ）
・坂の急さ = 電界E（力の強さ）
急な坂では、ボールは強い力で転がり落ちます。
なだらかな坂では、ボールはゆっくり転がります。
つまり、「電界は、電位の傾き（変化の急さ）を表している」のです。
電界と電位の関係式
E = −dV/dx
※ これは微分の式ですが、試験では簡単な形で出題されます
平行平板コンデンサの場合（電界が一様）：
E = V / d
E：電界の強さ [V/m]
V：電位差（電圧）[V]
d：距離 [m]
具体例で完全理解
計算例題
問題：2枚の平行な金属板があり、間隔は5cm（0.05m）です。2枚の板の間に500Vの電圧をかけたとき、板の間の電界の強さはいくらでしょうか？
【解答】
与えられた条件：
・電位差（電圧） V = 500 V
・距離 d = 0.05 m
公式に代入：
E = V / d = 500 / 0.05 = 10,000 V/m
答え：板の間の電界の強さは 10,000 V/m（= 10 kV/m）です。
これは、1メートルあたり10,000ボルトの電位差がある、という意味です。
電界と電位の違い｜まとめ
電界（E）
・「力の場」を表す
・ベクトル量（向きがある）
・単位：N/C または V/m
電位（V）
・「エネルギーの高さ」を表す
・スカラー量（向きがない）
・単位：V（ボルト）

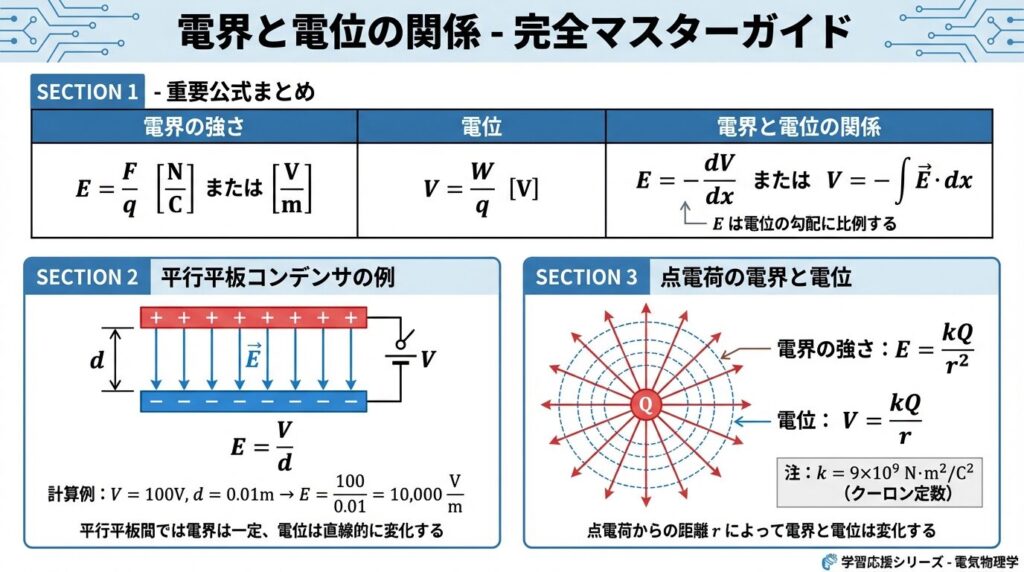

電界と電位の公式:E=V/d、E=kQ/r²、V=kQ/r
よくある間違いと電験三種の試験対策
初心者がやりがちな3つのミス
ミス①：電位と電圧を混同する
間違い：「電位」と「電圧」は同じもの
→ 正解：電圧は「2点間の電位差」です。電位は1点の値、電圧は2点の差です。
ミス②：電界の向きを間違える
間違い：電界は負電荷から出る
→ 正解：電界は正電荷から出て、負電荷に入ります。
ミス③：等電位面と電気力線が交差する
間違い：等電位面と電気力線は斜めに交わる
→ 正解：等電位面と電気力線は必ず直交（90度）します。
電験三種での出題パターン
出題のパターン(年度は電験王の問題一覧で確認)
平行平板コンデンサの電界 → E=V/d の計算問題(令和2年度 問17・令和元年度 問2・平成30年度 問2)
点電荷のまわりの電界と電位 → E=kQ/r²、V=kQ/r の公式問題(令和元年度 問1・平成22年度 問1)
仕事と電位の関係 → W=qV の計算問題
等電位面の性質 → 電気力線との直交関係(平成28年度 問1は電位0の等電位線)
電界の向き → 正負電荷による電界の向きの判定
電験三種の過去問で確かめる
電界と電位は、令和元年度以降だけでも、点電荷の電位・平行平板の電界・電気力線の問題として理論で何度も出ています。ここでは、この記事の内容でそのまま解ける3問を紹介します。
令和元年度 問1:点電荷がつくる電位差
真空中の点Pに点電荷Qがあり、P・A・Bが一直線に並んでいます。PAとABの距離を変えた4つの実験から、AB間の電位差が最も小さいものと最も大きいものを選ぶ問題です。
点電荷から距離rの電位は V＝Q÷(4πε₀r) なので、AB間の電位差は Q/(4πε₀)×(1/PA−1/PB) です。たとえば PA＝2m・AB＝1m なら 1/2−1/3＝1/6、PA＝0.5m・AB＝1m なら 2−2/3＝4/3 となり、点電荷に近いほど電位の坂が急で、同じ距離でも電位差が大きくなることがわかります。
平成28年度 問1:電位が0になる等電位線
点A(2d, 0)に＋2Q、点B(−d, 0)に−Qの点電荷を置いたとき、電位が0Vになる線の形を選ぶ問題です。電位はスカラーなので、2つの電荷の電位をそのまま足して0とおきます。
−Q/(4πε₀r₁)＋2Q/(4πε₀r₂)＝0 から r₂＝2r₁ となり、式を整理すると中心(−2d, 0)・半径2dの円になります。電界は向きを考えて足すが、電位は数として足すだけという違いが効いてくる問題です。
令和2年度 問17:平行平板の電界の強さと絶縁破壊電圧
誘電体と厚さのちがう平行平板コンデンサ3つで、(a) 同じ電圧をかけたときの電界の強さの順、(b) 絶縁破壊する電圧の順を答える問題です。(a) は E＝V/d なので、間隔が狭いほど電界は強くなります。
(b) は絶縁破壊電界に厚さをかけて V＝E×d です。10kV/mm×4.0mm＝40kV、20kV/mm×1.0mm＝20kV、50kV/mm×0.5mm＝25kV となり、40kV＞25kV＞20kV の順です。E＝V/d を「V＝E×d」に変形できれば解けます。
出題の確認:電験王の令和元年度 理論 問1・平成28年度 理論 問1・令和2年度 理論 問17の問題と解説。
まとめー 電界と電位を完全マスターして得点源に!
この記事では、電界と電位について、基本の考え方から公式の使い方、実際の計算例まで徹底解説しました。
この記事のポイント総まとめ
電界E = 電荷のまわりの「力の場」。風に例えると理解しやすい
E=F/q = 1Cの電荷が受ける力の大きさ
電位V = 電気の世界での「標高」。山の高さに例えると分かりやすい
電位差=電圧 = 2点間の電位の差。水の高低差と同じ
E=V/d = 電界は電位の傾き。坂の急さを表す
等電位面 = 地図の等高線と同じ。電気力線と直交する
電界と電位は、「風と山」「力と高さ」という身近な例え話で理解することで、
抽象的な概念も直感的にイメージできるようになります。
次のステップ
電界と電位をマスターしたら、次は「コンデンサ」や「静電エネルギー」に進みましょう。
この記事で学んだ知識が、そのまま土台になります。
それでは、電界と電位を武器に、電験三種の理論科目を攻略していきましょう!
あなたの合格を心から応援しています!
SERIES｜全8回 + 番外編
静電気マスターシリーズ
クーロンの法則からコンデンサ・誘電体・静電遮蔽まで体系的に学ぶ
電界と電位の計算ツール
点電荷の電荷Qと距離rを入れると、その場所の電界の強さと電位を出します。平行平板の電圧Vと間隔dを入れると、電極の間の電界の強さを出します。どちらも真空中の値です。
入れた数字は画面の中で計算するだけで、どこにも送信されません。
最初の数字は、Q＝1nC・r＝0.1m です。手で計算すると、E＝8.99×10⁹×1×10⁻⁹÷0.1²≒899 V/m、V＝8.99×10⁹×1×10⁻⁹÷0.1≒89.9 V です。下の 500V・50mm は、この記事の例題(E＝500÷0.05＝10,000 V/m)と同じです。
よくある質問
Q. 電界と電位の違いは何ですか？
A. 電界は電荷が受ける力の向きと強さを表すベクトル、電位はその場所の電気的な高さを表すスカラーです。電界は電位の傾きに当たります。
Q. 電界の単位N/CとV/mは同じですか？
A. 同じです。1N/C＝1V/mです。E＝F/qから考えるとN/C、E＝V/dから考えるとV/mになります。
Q. 電位と電圧の違いは？
A. 電位は基準点（0V）から見た1点の高さ、電圧は2点の電位の差です。基準点との電圧が、その点の電位になります。
Q. 点電荷の電界と電位の公式は？
A. 真空中で、電界E＝Q/(4πε₀r²)、電位V＝Q/(4πε₀r)です。電界は距離の2乗に、電位は距離に反比例します。
Q. 電界と電位は電験三種で出ますか？
A. 理論で出ています。令和元年度 問1は点電荷の電位差、平成28年度 問1は電位0の等電位線、令和2年度 問17は平行平板の電界でした。
