「あれ？回路は1MHzで動いてるはずなのに、オシロには100kHzの波が映ってる…？」
これ、回路の故障ではありません。オシロが 見事に騙された結果 起きている現象です。
名前を 「エイリアシング」 と言います。聞いたことがなくても大丈夫。
実はこれ、映画のシーンで車のホイールが逆回転して見える、あの現象と全く同じです。
この記事では、エイリアシングがなぜ起こるのか、
そしてどうやって防げばいいのかを、絵だけで完全に理解できるように説明します。
目次
結論：速い信号を、遅いペースで測ると「偽物」が見える
オシロのサンプル速度 ≧ 信号の周波数 × 2
これを下回ると、画面に「実在しない波」が映ります
これが「サンプリング定理」と呼ばれるルールです。最低でも信号の2倍の速さで測らないと、本当の波形は分かりません。
そして、この「2倍」を下回ったときに見える偽物の波が「エイリアシング」です。
…ここまで読んで「結局よく分からん」と思ったあなた、安心してください。次の章から、絵で全部わかるようになります。
そもそも「サンプリング」って何をしてるの？

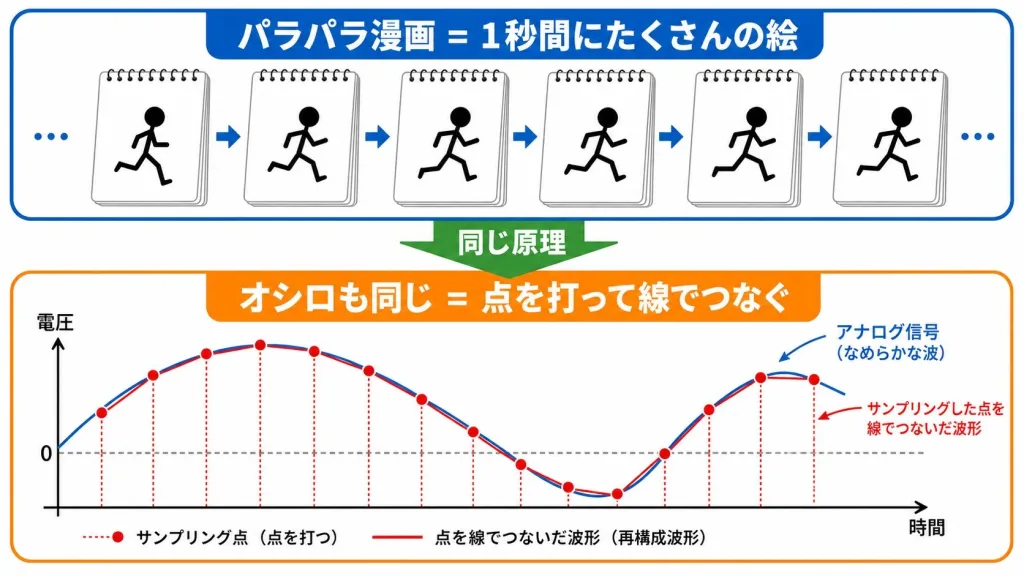

オシロは、本物の波（連続したアナログ信号）を、一定間隔で「ペシッ、ペシッ」と点を打つように記録しています。これが「サンプリング」です。
💡 たとえるなら…
動画は「パラパラ漫画」と同じです。
1秒間に何十枚もの静止画を表示することで、なめらかな動きに見える。
オシロも同じで、無数の点を打って、それを線でつないで波形にしているのです。
このとき大事なのが、「1秒間に何回点を打つか」。これを「サンプル速度（サンプルレート）」と呼びます。
- 1秒間に100点 → 「100サンプル/秒」
- 1秒間に1万点 → 「10kサンプル/秒」
- 1秒間に10億点 → 「1Gサンプル/秒」
点が多いほど、なめらかで本物に近い波形が再現できます。逆に 点が少ないと、ガタガタで真実とは違う波形になってしまいます。
悲劇のはじまり：遅い時計で速い動きを観察すると…
ここからが本題です。なぜ「偽物の波」が見えるのか、時計の針を例に説明します。
あなたが 「1秒に1回だけ」 しか時計を見られないルールだとします。秒針はクルクル回っていますが、あなたは 1秒おきにしか確認できない。

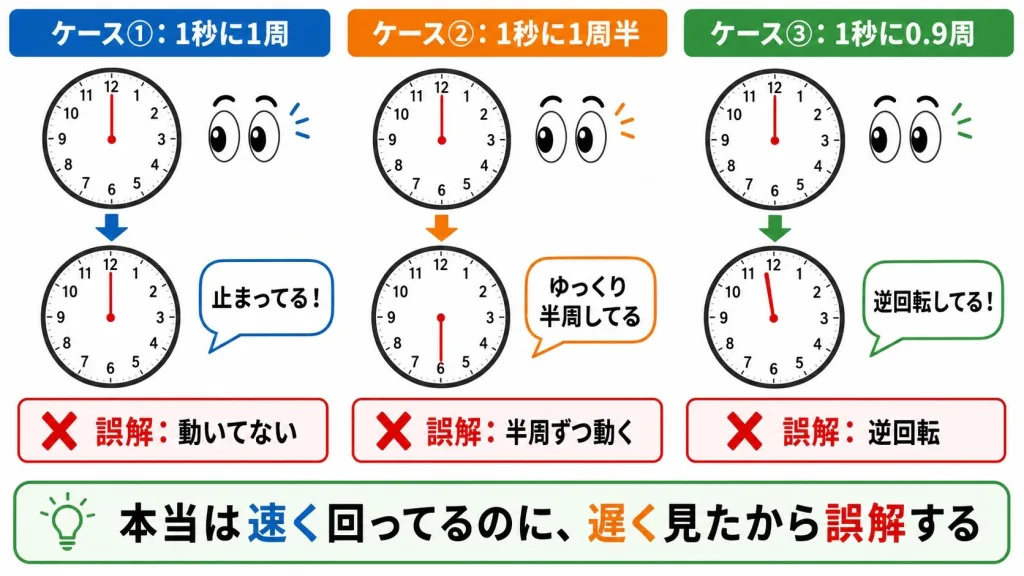

ケース①：秒針が「1秒に1周」する時計
→ 1秒後に見ると、針は同じ位置。
→ あなたは 「針は止まっている」 と勘違いします。
ケース②：秒針が「1秒に1周半」する時計
→ 1秒後に見ると、針は半周ズレた位置。
→ あなたは 「針はゆっくり半周ずつ進んでいる」 と勘違いします。
ケース③：秒針が「1秒にほぼ1周（ちょっと足りない）」する時計
→ 1秒後に見ると、針は少しだけ戻った位置。
→ あなたは 「針はゆっくり逆回転している！」 と勘違いします。
これがまさに エイリアシング の正体です。
⚠️ 怖いポイント
本当は秒針は1秒間に1周もしているのに、あなたの目には「ゆっくり動いている」「逆回転している」ように見える。
オシロでもこれと全く同じことが起きるのです。
実は映画やTVでも、毎日エイリアシングを見ている

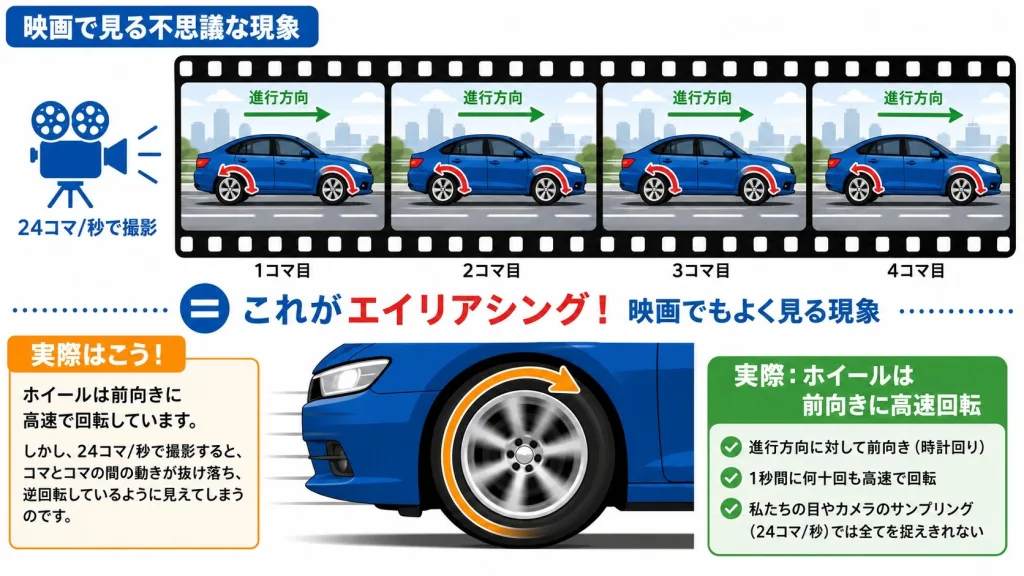

カーチェイス映画で、車のホイールが 逆回転して見える シーン、見たことありませんか？
あれもエイリアシングです。
映画は 1秒間に24コマ しか撮影していません。
でも車のホイールはもっと速く回転しています。
すると、コマとコマの間でホイールがほぼ1周してしまい、少しだけ戻った位置で次のコマが撮影される。
結果、私たちの目には 「ゆっくり逆回転」 しているように見えるのです。
オシロも全く同じです。速い信号に対してサンプル速度が足りないと、画面に偽の波形が映るのです。
「2倍以上」あれば騙されない：サンプリング定理
では、どれくらいのペースで測れば騙されないのでしょうか。
昔の偉い学者（ナイキストさんとシャノンさん）が、次のルールを発見しました：
信号の周波数 × 2 より速くサンプリングすれば
偽の波形は絶対に出ない
これを「サンプリング定理（ナイキスト・シャノンの定理）」と呼びます
そして、「サンプル速度の半分」のことを 「ナイキスト周波数」 と呼びます。

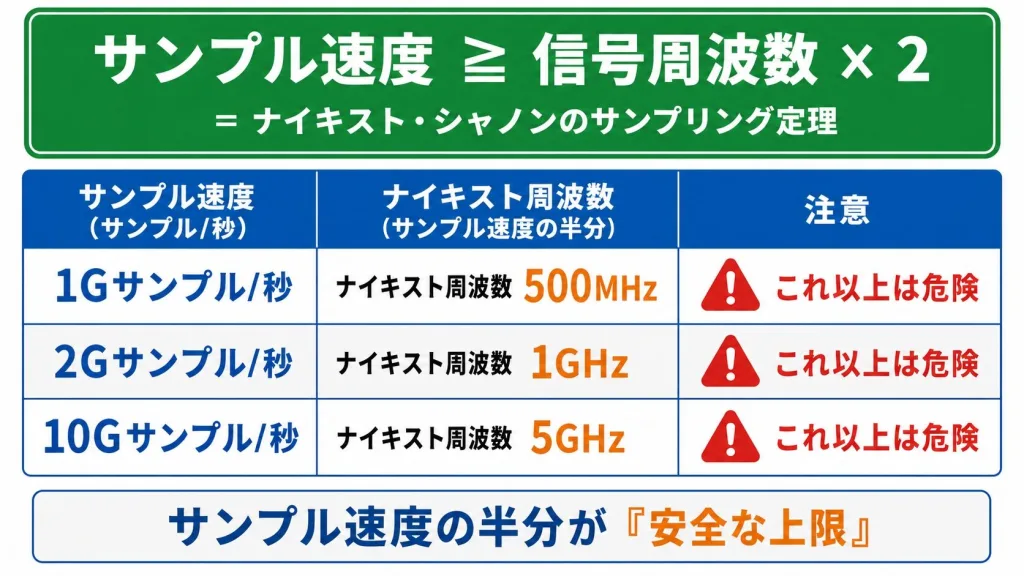

| オシロのサンプル速度 | ナイキスト周波数 | これ以上の信号は… |
|---|---|---|
| 1Gサンプル/秒 | 500MHz | 偽物が見える危険性アリ ⚠️ |
| 2Gサンプル/秒 | 1GHz | 偽物が見える危険性アリ ⚠️ |
| 10Gサンプル/秒 | 5GHz | 偽物が見える危険性アリ ⚠️ |
💡 注意
「ナイキスト周波数より上の信号」が回路に存在すると、エイリアシングが起きる可能性があります。
つまり、「見たい信号」だけでなく、「見えてないノイズ」も問題になるのです。
「サンプル速度」とよく混同される「帯域」との違いは、こちらで詳しく解説しています： オシロの帯域は信号周波数の何倍必要？5倍ルール →
実際の波形だと、こんな悲劇が起きる

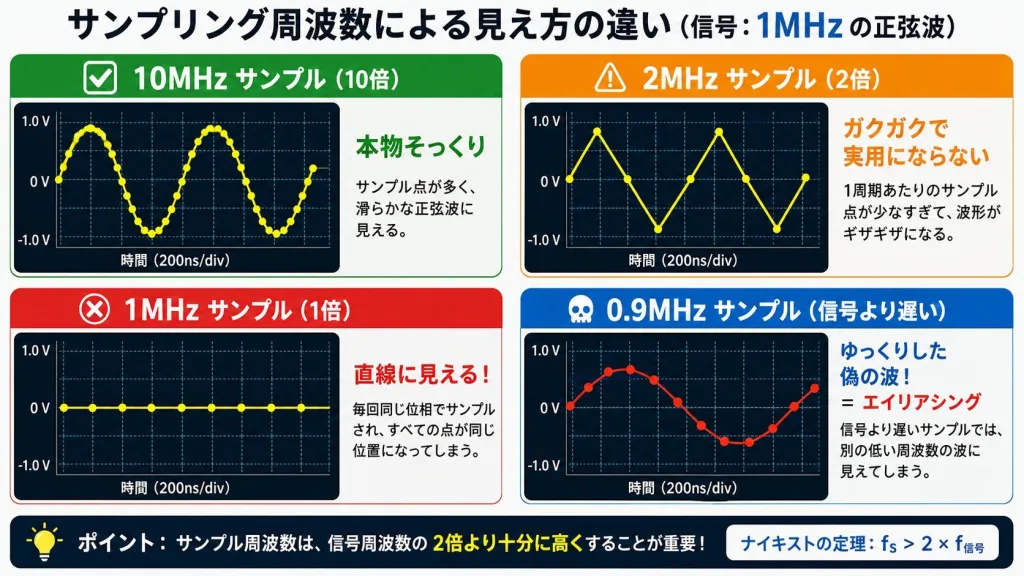

具体例を見ましょう。1MHzのなめらかな波を測ろうとしているとします。
✅ サンプル速度10MHz（信号の10倍）の場合
→ 1周期につき10個の点が打てる。
→ 本物そっくりの波形が見える。問題なし。
⚠️ サンプル速度2MHz（信号の2倍ぴったり）の場合
→ 1周期につき2個しか点が打てない。
→ 波形がガクガクして実用にならない。
❌ サンプル速度1MHz（信号と同じ）の場合
→ 1周期に1個だけ点が打てる。
→ 全部同じ位置になり、「直線」に見える。
→ 「波が止まっている」という大嘘の波形。
💀 サンプル速度0.9MHz（信号より遅い）の場合
→ 「ゆっくりした0.1MHzの波」に見える！
→ 完全に偽物。これがエイリアシング。

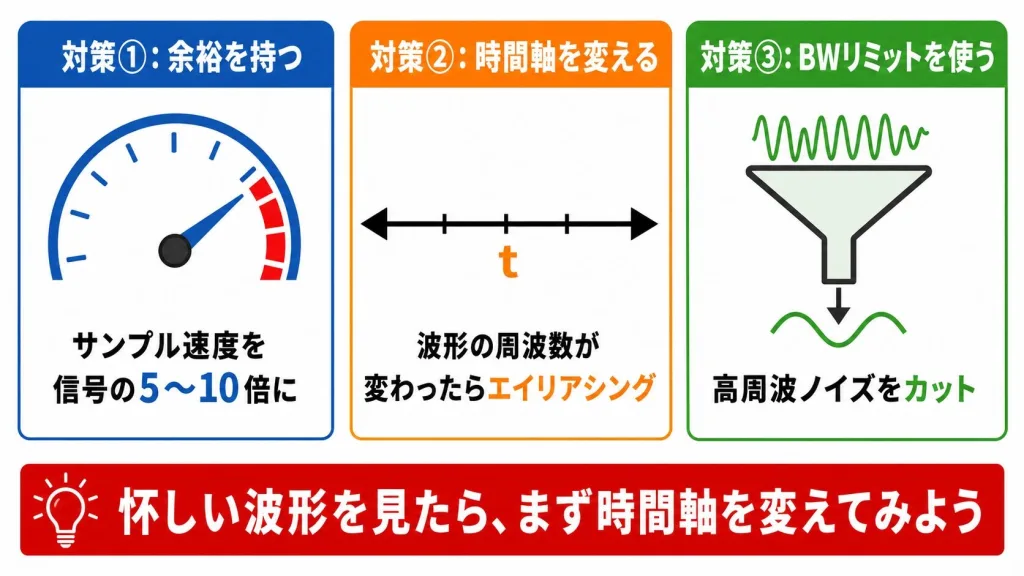

エイリアシングを防ぐ3つの方法
じゃあ、どうすれば騙されずに済むのか。実践的な対策は3つです。
対策①：サンプル速度に余裕を持つ
理論上は2倍でOKですが、実用では 5〜10倍 のサンプル速度を確保すると安心です。
これは前回の記事で説明した 「帯域の5倍ルール」 と同じ理由。余裕を持っておけば偽物に騙されません。
対策②：時間軸を変えて確認する
怪しい波形が見えたら、オシロの時間軸（横軸）を変えて もう一度見てみてください。
- 本物の波形 → 時間軸を変えても 同じ周波数 で見える
- 偽物（エイリアシング）→ 時間軸を変えると 周波数が変わって見える
時間軸を変えて波形の周波数が変化したら、それはエイリアシングのサインです。
対策③：高い周波数を「フィルタ」でカットする
オシロには「BW Limit（帯域制限）」というボタンが付いていることが多いです。これを押すと、不要な高周波ノイズを最初からカットしてくれます。
これで「見えていないノイズによるエイリアシング」を防げます。
✅ 実務での鉄則
「あれ、おかしい波形だな…」と思ったら、まず時間軸を変えてみる。
波形の周波数が変わったら、それはエイリアシング。サンプル速度を上げて再測定しましょう。
オシロのスペックを総合的に理解したい方はこちら： オシロの主要スペック5つ｜帯域・サンプルレート・メモリ長・分解能・入力インピーダンス →
よくある質問
Q1. 「サンプル速度2倍でOK」と聞いたのに、なぜ実務では5〜10倍必要なの？
2倍は「理論上の最低限」です。これは「無限に長い時間サンプリングする」「波が綺麗な正弦波」という理想条件での話。実際の信号にはノイズや歪みがあるため、余裕を持って5〜10倍が現実的です。
Q2. 「帯域」と「サンプル速度」って何が違うの？
帯域は「入力した信号がどこまで素通りできるか」（アナログ的な性能）。
サンプル速度は「1秒間に何回点を打つか」（デジタル化の性能）。
両方そろってないと正しい波形にならない、と覚えてください。
Q3. オシロの画面に「Aliasing」って警告が出ました。どうすれば？
最新のオシロにはエイリアシング検出機能があります。警告が出たら、時間軸を短く（速く）するか、サンプル速度を上げる設定にしてください。それで警告が消えれば本物、消えなければ高速ノイズの可能性があります。
Q4. CD音源が44.1kHzサンプリングなのは、これと関係ある？
はい、まさにこれです。人間の耳に聞こえる音は最大20kHz程度。サンプリング定理に従って その2倍以上＝44.1kHz で記録しています。余裕を持って44.1kHzにしているのは、まさに本記事と同じ理由なのです。
まとめ

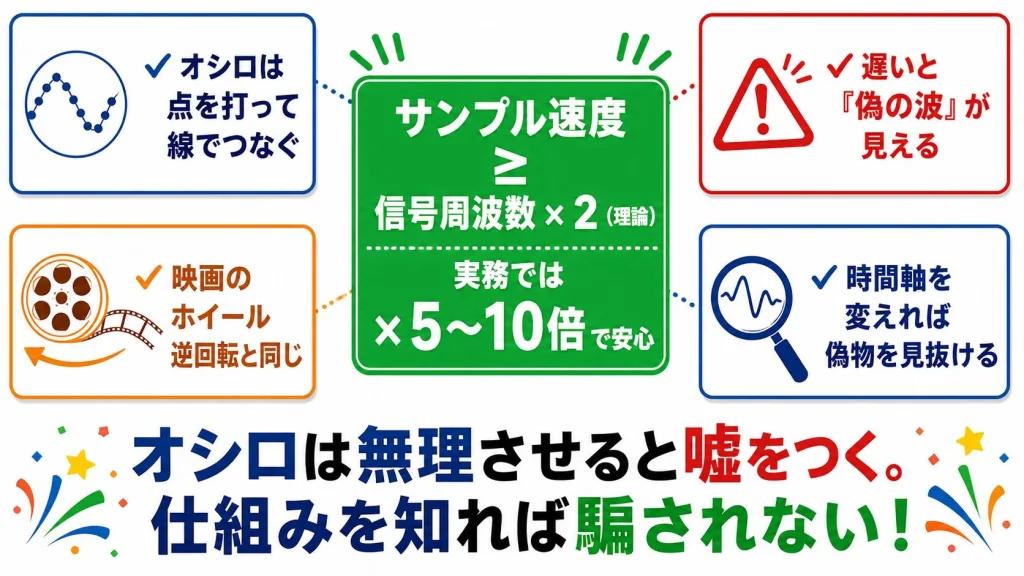

✅ オシロは「点を打って線でつなぐ」ことで波形を表示している
✅ サンプル速度が遅すぎると「偽物の波」が見える（エイリアシング）
✅ 映画でホイールが逆回転して見えるのと同じ現象
✅ ルール：サンプル速度は信号周波数の2倍以上（サンプリング定理）
✅ 実務では余裕を見て 5〜10倍 確保するのが安心
✅ 怪しい波形を見たら 時間軸を変えて確認
オシロが嘘をつくのは、自分が無理な使われ方をしたとき。仕組みを知っておけば、騙されずに正しい波形を見抜けるようになります。次の記事では、見たい瞬間を逃さないための「トリガ」について解説します。
