電解コンデンサの寿命計算｜リプル電流と温度から推定する実務手順【10℃2倍則を完全図解】

電解コンデンサは、電源回路に欠かせない部品です。大容量で安価、という圧倒的なメリットがある一方、「寿命がある」という決定的な弱点を抱えています。

電源の設計審査や信頼性検討で「この電解コン、装置寿命持つの？」と問われたとき、定量的に答えられるかどうか。これが電源設計者の腕の見せどころです。

この記事では、電解コンデンサの寿命計算をゼロから解説します。使う式はたった1つ。「温度」と「リプル電流」の2つのパラメータさえわかれば、電卓で推定寿命が出せるようになります。

なぜ電解コンデンサには「寿命」があるのか？──ドライアップのメカニズム

セラミックコンデンサやフィルムコンデンサには、事実上「寿命」という概念がありません。では、なぜ電解コンデンサだけが「105℃ 2000時間」のように寿命を明記されているのでしょうか。その答えは内部構造にあります。

🔬 電解コンデンサの中身──液体が入っている

アルミ電解コンデンサは、アルミ箔の表面に形成した酸化アルミニウム（Al₂O₃）を誘電体として使い、電解液を真の陰極としています。つまり、コンデンサの中には液体が入っています。

🏜️ ドライアップ──電解液が蒸発して寿命が尽きる

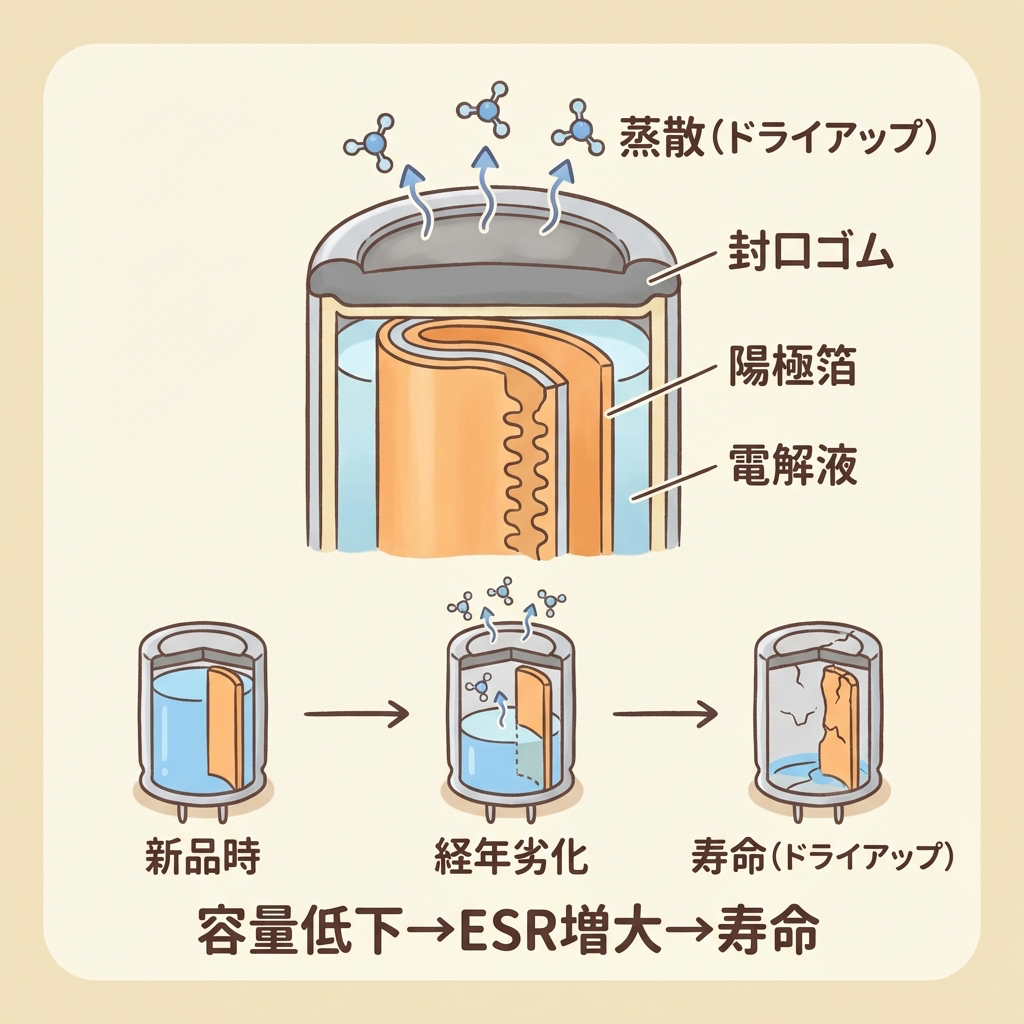

電解コンデンサの寿命を決定する最大の要因は、電解液のドライアップ（蒸発・蒸散）です。封口ゴムは完全に密封しているわけではなく、電解液は時間とともに少しずつ外部に蒸散していきます。

電解液が減ると何が起こるか。静電容量が低下し（容量抜け）、ESR（等価直列抵抗）が増大します。コンデンサとしての機能が徐々に失われ、最終的に回路が正常に動作しなくなります。これが「寿命」です。

アレニウスの法則（10℃2倍則）── 寿命計算の根幹

電解液のドライアップ速度は温度に強く依存します。この関係を支配しているのが、化学反応速度論でおなじみのアレニウスの法則です。

🌡️ 「10℃下がれば寿命2倍」── 10℃2倍則

アレニウスの法則を電解コンデンサの寿命に当てはめると、実用温度範囲（約40℃〜105℃）では次のような近似が成り立つことが実験的にわかっています。

これを式で表すと、次のようになります。

📊 10℃2倍則を「見える化」する

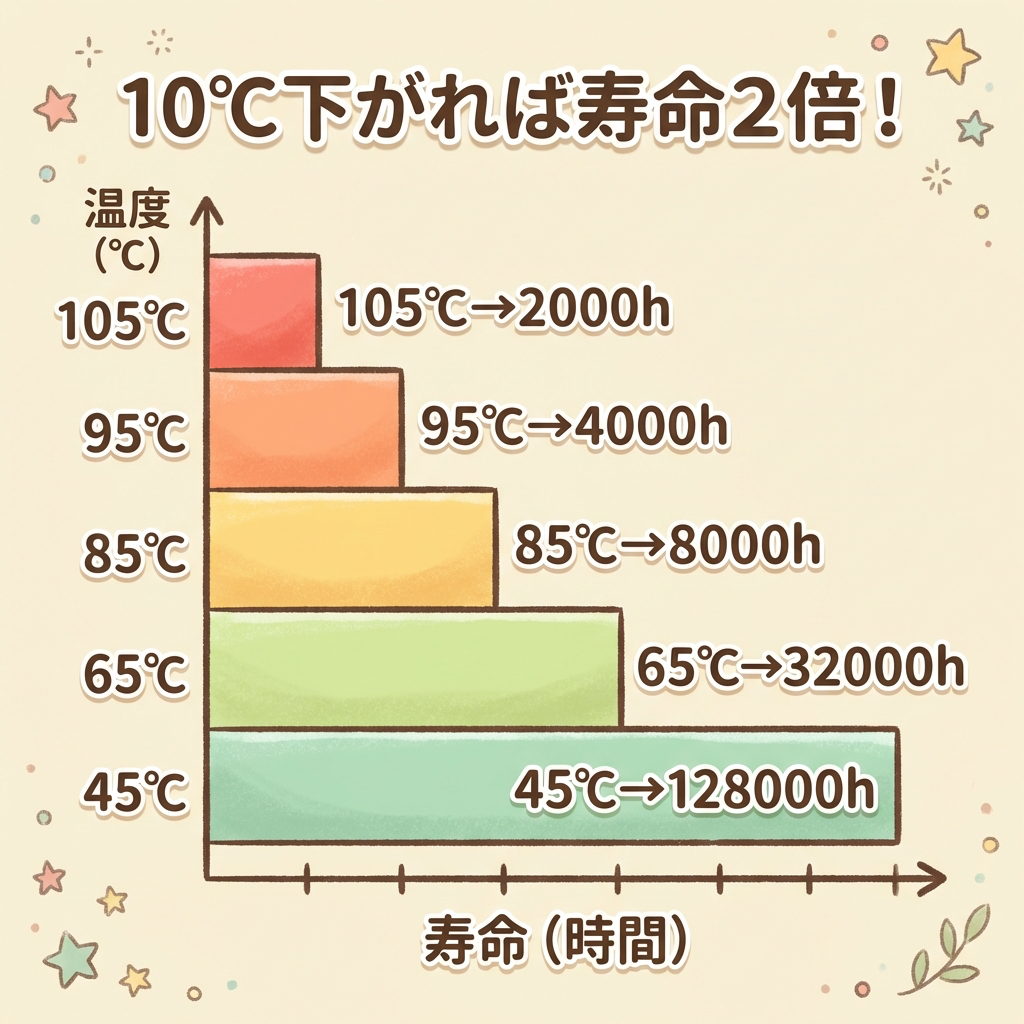

「105℃ 2000時間」の電解コンデンサを例に、リプル電流による自己発熱がゼロと仮定した場合の推定寿命を、温度別にまとめてみましょう。

周囲温度 Tx	（To − Tx）/ 10	2の累乗	推定寿命 Lx	年数換算（24h/365日）
105℃	0	1	2,000h	約83日
95℃	1	2	4,000h	約0.5年
85℃	2	4	8,000h	約0.9年
75℃	3	8	16,000h	約1.8年
65℃	4	16	32,000h	約3.7年
55℃	5	32	64,000h	約7.3年
45℃	6	64	128,000h	約14.6年

リプル電流による自己発熱ΔT ── 寿命を削る「見えない熱」

前節の表は「リプル電流による自己発熱がゼロ」の理想的な計算でした。しかし実際の回路では、電解コンデンサにはリプル電流（脈動電流）が流れ、ESR（等価直列抵抗）によってコンデンサ自身が発熱します。この自己発熱ΔTを考慮しないと、寿命を大幅に過大評価してしまいます。

🔥 なぜ電解コンデンサは自己発熱するのか

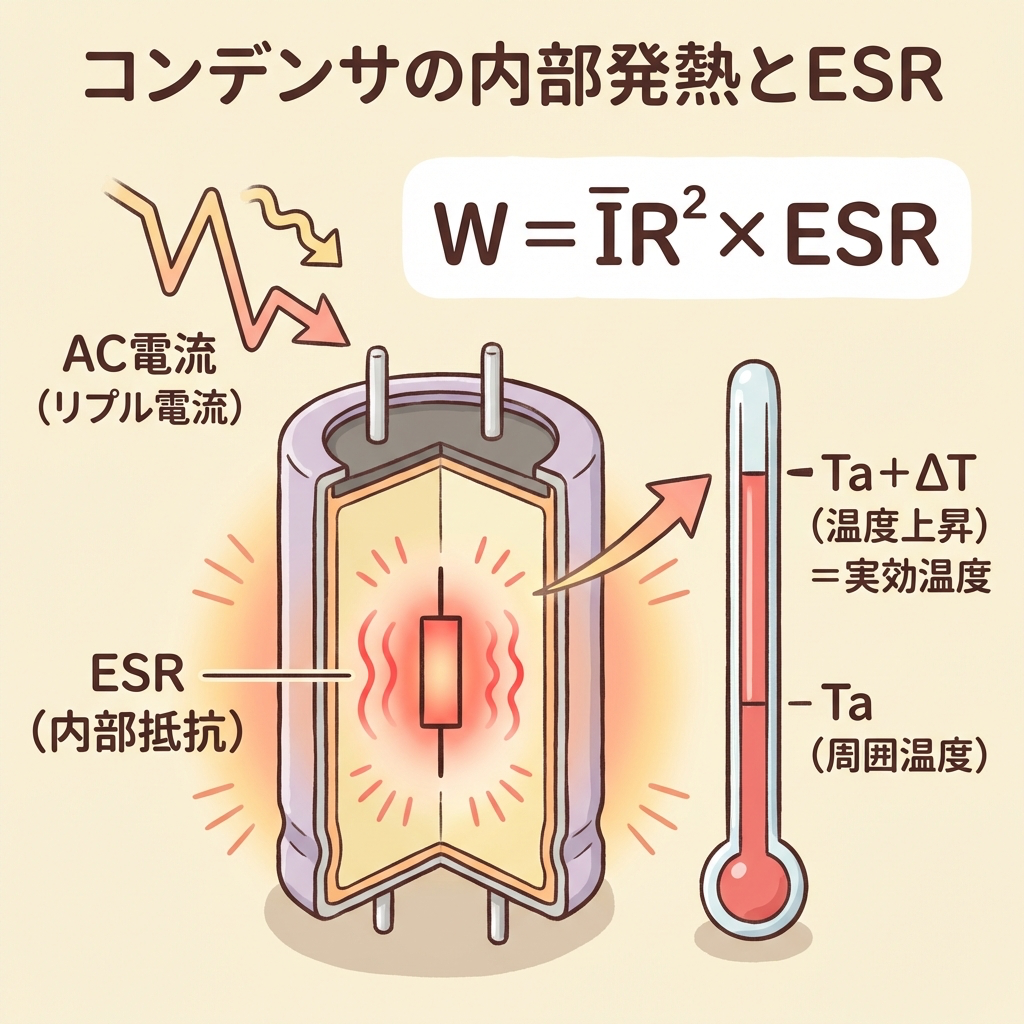

電解コンデンサに交流成分（リプル電流 IR）が流れると、内部のESRで電力が消費されます。この消費電力が熱に変わり、コンデンサ自身の温度が周囲温度より高くなります。

📏 自己発熱ΔTの簡易計算

自己発熱ΔTは、リプル電流の比率から概算できます。日本ケミコン社の技術資料に基づく簡易式は以下の通りです。

推定寿命の完成式 ── 温度＋自己発熱を合体させる

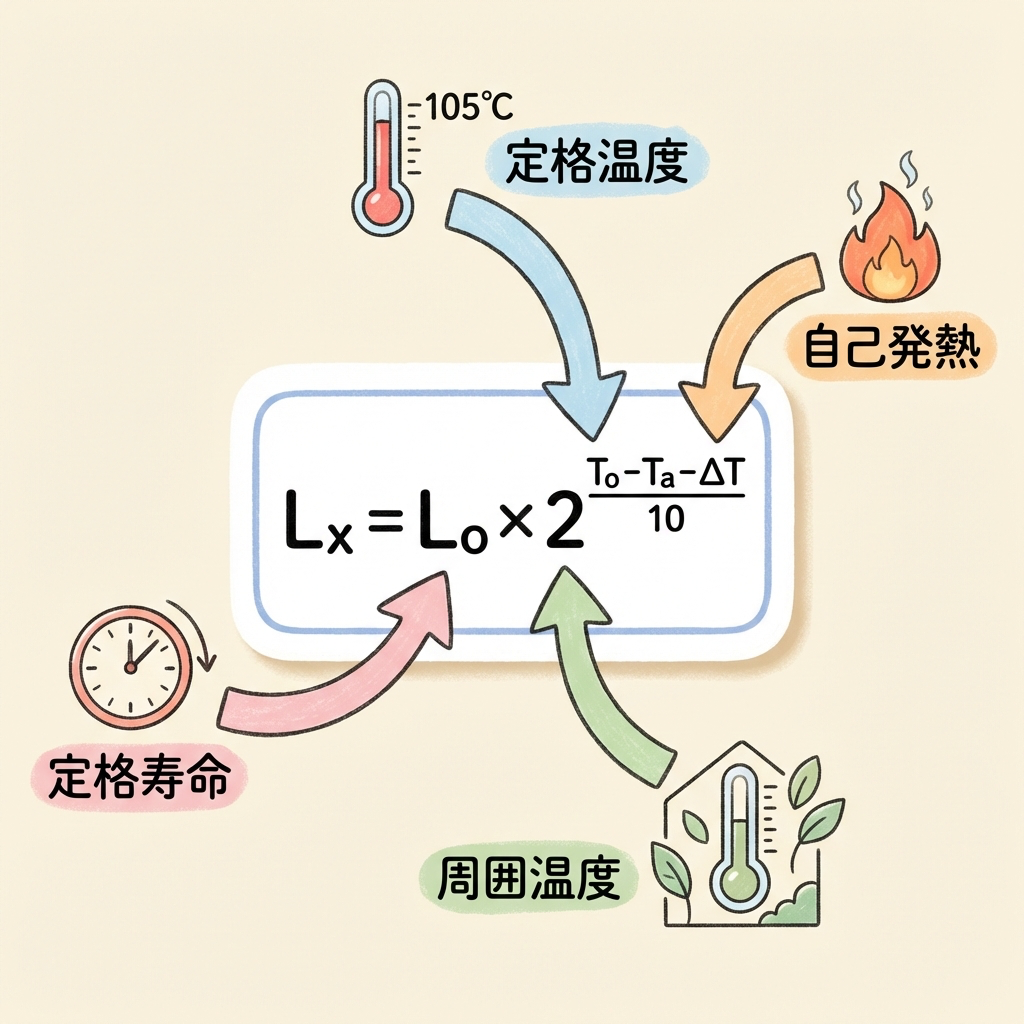

ここまでの知識を合体させると、実務で使う推定寿命式が完成します。周囲温度 Ta にリプル電流による自己発熱 ΔT を加えた値が「コンデンサが実際にさらされている温度 Tx」になります。

実践！具体的な数値で寿命を計算してみよう

📋 設計条件

項目	値	情報源
カテゴリ上限温度 To	105℃	データシート
規定寿命 Lo	2,000時間	データシート（定格リプル電流印加条件）
定格リプル電流 Io	1.5Arms（105℃, 120Hz）	データシート
定格リプル電流時の自己温度上昇 ΔTo	5℃	メーカー技術資料 or 実測
実使用時の周囲温度 Ta	65℃	装置内の温度実測値
実使用時のリプル電流 Ix	0.9Arms	回路シミュレーション or 実測

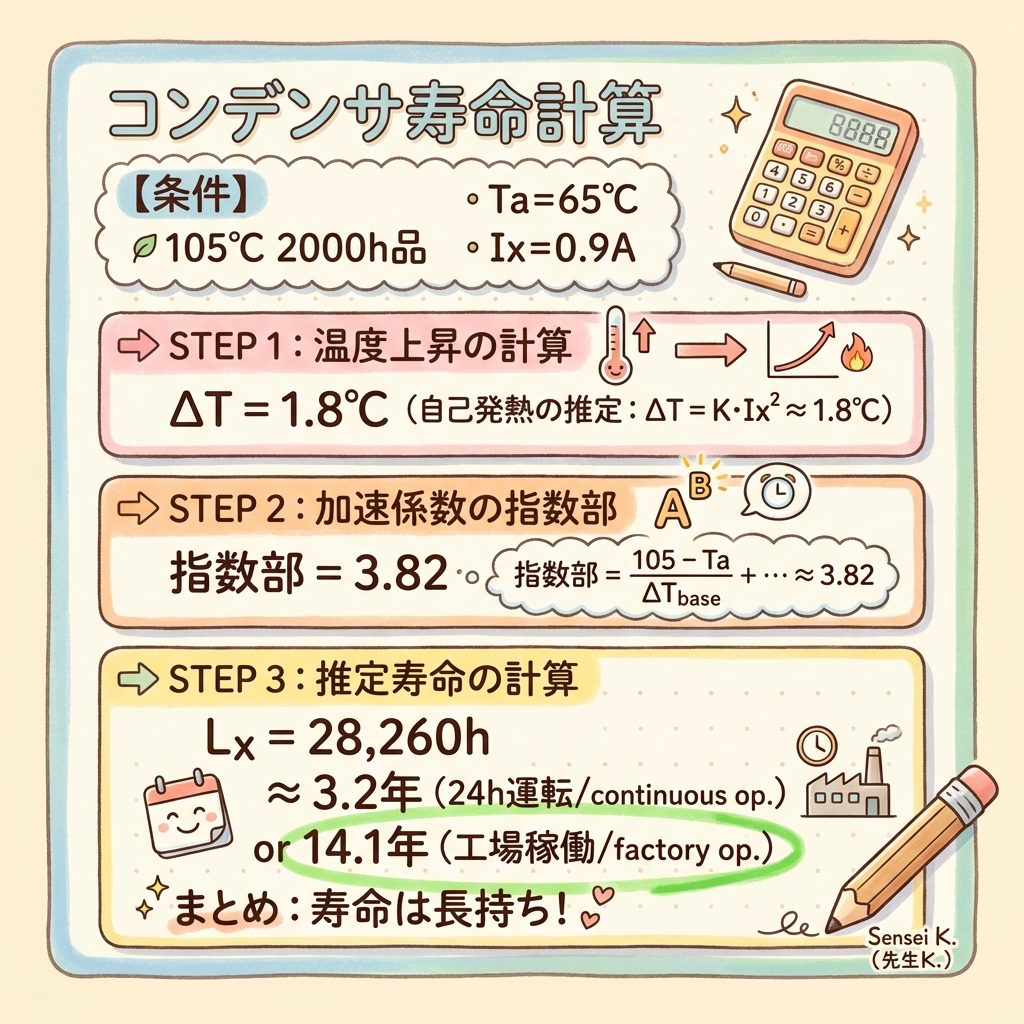

🔢 STEP 1：自己温度上昇ΔTを計算する

🔢 STEP 2：推定寿命Lxを計算する

🔢 STEP 3：年数に換算する

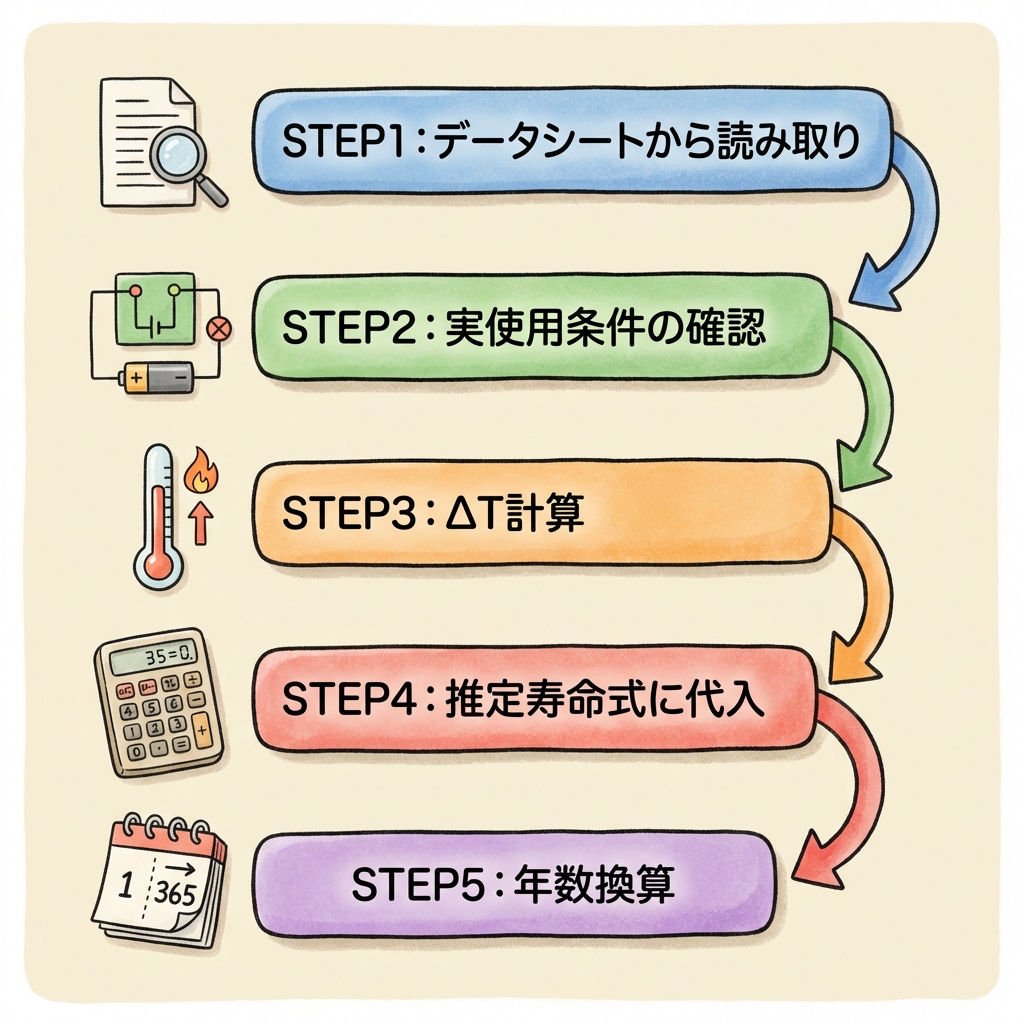

寿命計算のフローチャート ── この手順で進めれば迷わない

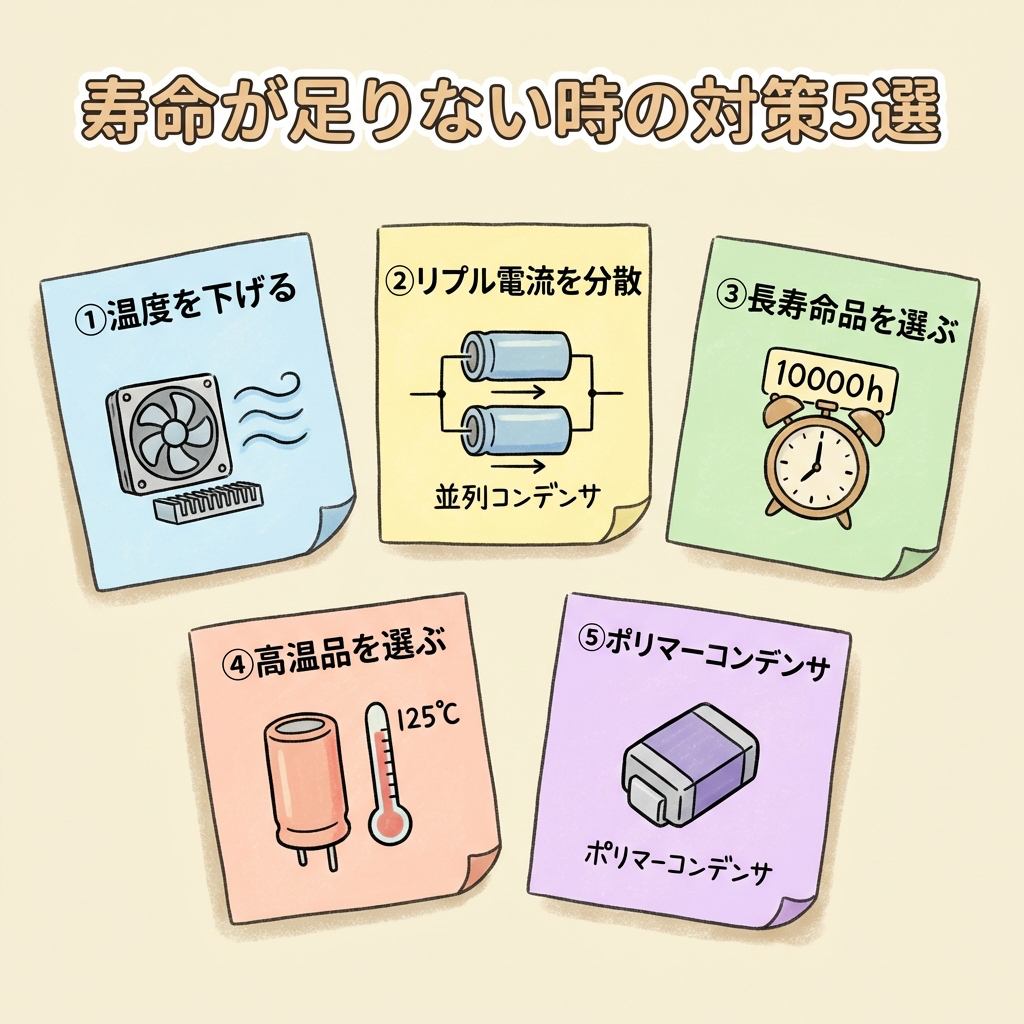

寿命を延ばすための5つの実務的対策

計算の結果「装置寿命に足りない」となったら、以下の対策を検討してください。すべて推定寿命式の各パラメータを改善するアプローチです。

① 周囲温度 Ta を下げる ── 最も効果が大きい

10℃下げれば寿命が2倍になるため、コスト対効果が最も高い対策です。熱源（パワー半導体やトランスなど）から電解コンデンサを離す、放熱用のヒートシンクや基板のサーマルビアで熱を逃がす、ファンで強制空冷するなどの手段があります。

② リプル電流 Ix を減らす ── 自己発熱ΔTが下がる

コンデンサを並列に追加してリプル電流を分散させる、スイッチング周波数を上げてリプル電流自体を減らすなどの方法があります。コンデンサを2本並列にすると、1本あたりのリプル電流は半分になり、自己発熱は1/4になります。

③ Lo（規定寿命）の長い品種を選ぶ

同じ「105℃品」でも、メーカーや品種によって規定寿命が2,000時間〜10,000時間と大きく異なります。長寿命品を選定すれば、式のLo自体が増えるので推定寿命も比例して延びます。コストは上がりますが、最も確実な対策です。

④ カテゴリ上限温度 To が高い品種を選ぶ

105℃品の代わりに125℃品を使えば、同じ周囲温度でも（To − Ta）の差が大きくなり、指数部が増えて寿命が飛躍的に延びます。ただし125℃品は高コスト・大型化の傾向があるため、スペースとコストとの兼ね合いで判断してください。

⑤ 導電性高分子コンデンサへ置き換え

従来の液体電解液の代わりに導電性高分子を使ったコンデンサ（ポリマーコンデンサ）は、ドライアップが原理的に発生しないため、飛躍的に長寿命です。ESRも桁違いに低い。ただし耐圧が低い、漏れ電流特性が異なる、などの制約があるため、回路条件を確認の上で検討してください。

初心者が陥る3つの落とし穴

❌ 落とし穴①：「2000時間しか持たないの？」── 単位のワナ

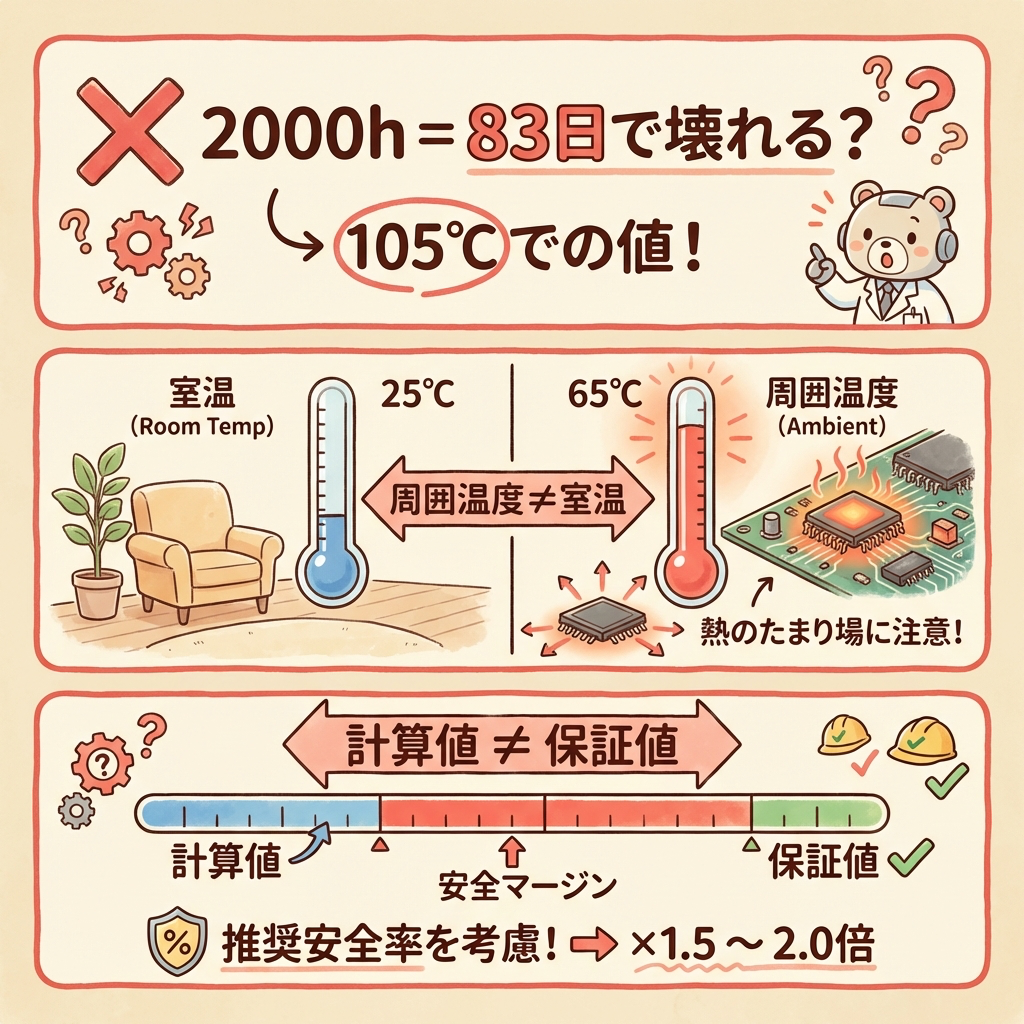

「105℃ 2000時間」は、105℃の恒温槽で定格リプル電流を流し続けたときの寿命です。実使用環境（例えば65℃）では温度が40℃低いため、寿命は2⁴ = 16倍になります。「2000時間 ≈ 83日で壊れる」という誤解は、この条件を見落とすことから生じます。

❌ 落とし穴②：周囲温度 ≠ 室温

式に代入する「周囲温度 Ta」は、エアコンの設定温度や室温ではありません。コンデンサ近傍の基板上温度です。筐体内に密閉された電源基板では、周囲の発熱部品（トランス、MOSFET、整流ダイオード等）からの輻射・伝導により、室温＋20〜40℃になっていることも珍しくありません。必ず実測するか、熱シミュレーションで確認してください。

❌ 落とし穴③：計算結果は「保証値」ではない

推定寿命式の計算結果は、あくまで統計的な期待値であり、個体ばらつきがあります。日本ケミコン社をはじめ各メーカーは「推定寿命式で計算された結果は保証値ではない」と明記しています。実設計では計算値に対して安全率1.5〜2倍のマージンを見込むのが一般的です。また、推定寿命の上限は15年とするのがメーカー推奨です。

補足：リプル電流と温度の実測方法

寿命計算の精度を上げるために、実機での測定は不可欠です。測定方法の要点をまとめます。

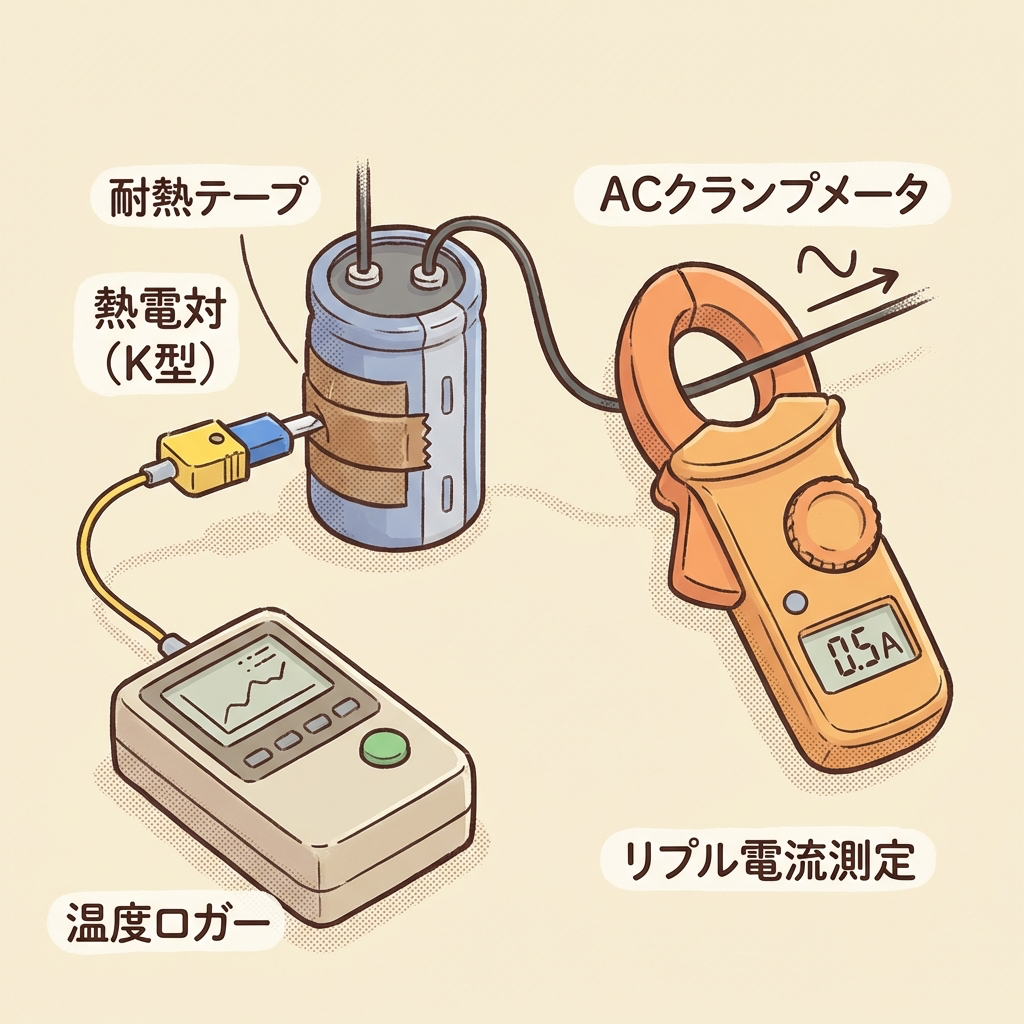

🌡️ 温度の測定

コンデンサのケース表面温度をK型熱電対で測定します。熱電対はコンデンサの胴体中央部に耐熱テープで密着させてください。ケース表面温度 Tc が測定できたら、周囲温度 Ta は別途基板の空気温度を測定します。自己温度上昇 ΔT = Tc − Ta で算出可能です。

⚡ リプル電流の測定

リプル電流の実効値は、ACクランプメーター（高周波対応品）でコンデンサのリード線を直接クランプして測定するのが最も手軽です。クランプメーターがない場合は、コンデンサと直列に低抵抗のシャント抵抗（例：10mΩ）を挿入し、オシロスコープでシャント抵抗の電圧波形を測定して電流に換算する方法もあります。

まとめ ── 電解コンデンサの寿命計算、3行で復習
