- 「定態安定度」「過渡安定度」「動態安定度」の3つが出てきて、何が違うのかさっぱりわからない
- 「P = (VE/X) sinδ」の式が出てきたけど、この式と安定度がどう関係するのかわからない
- 正誤問題で「送電線のリアクタンスを小さくすると安定度が向上する」と出されて、なぜそうなるのか説明できない
- 電力系統の安定度とは何か――「同期が崩れる」とはどういう状態か
- 定態・過渡・動態安定度の違いを「ブランコのたとえ」で直感的に理解
- 安定度向上対策と試験で狙われる正誤パターン
電力系統の安定度は、電験三種・電力科目で正誤問題の定番テーマです。3種類の安定度の「名前」は覚えたけれど「違い」が説明できない、という受験者が非常に多いテーマでもあります。
この記事では、まず「安定度とは何か」を日常のたとえで掴み、次に3つの安定度を図で比較し、最後に安定度を向上させる対策を整理します。
目次
電力系統の安定度とは？｜「同期を保つ力」のこと
結論：すべての発電機が「同期して回り続けられるか」の指標
電力系統では、複数の同期発電機が同じ周波数（50Hzまたは60Hz）で並行運転しています。すべての発電機が足並みをそろえて回っている状態を「同期が保たれている」と言います。
ところが、負荷が急変したり、送電線の事故（短絡・地絡）が起きると、発電機同士の回転が一時的にズレます。このとき、元の同期状態に戻れるかどうかが「安定度」です。
安定（同期が保たれる）
発電機A・B・Cが同じテンポで回転
→ 外乱が来ても元のテンポに戻る
→ 電力が正常に供給される ✅
不安定（脱調＝同期が崩れる）
発電機Bだけテンポがズレて戻れない
→ 周波数・電圧が乱れる
→ 大規模停電の危険 ❌

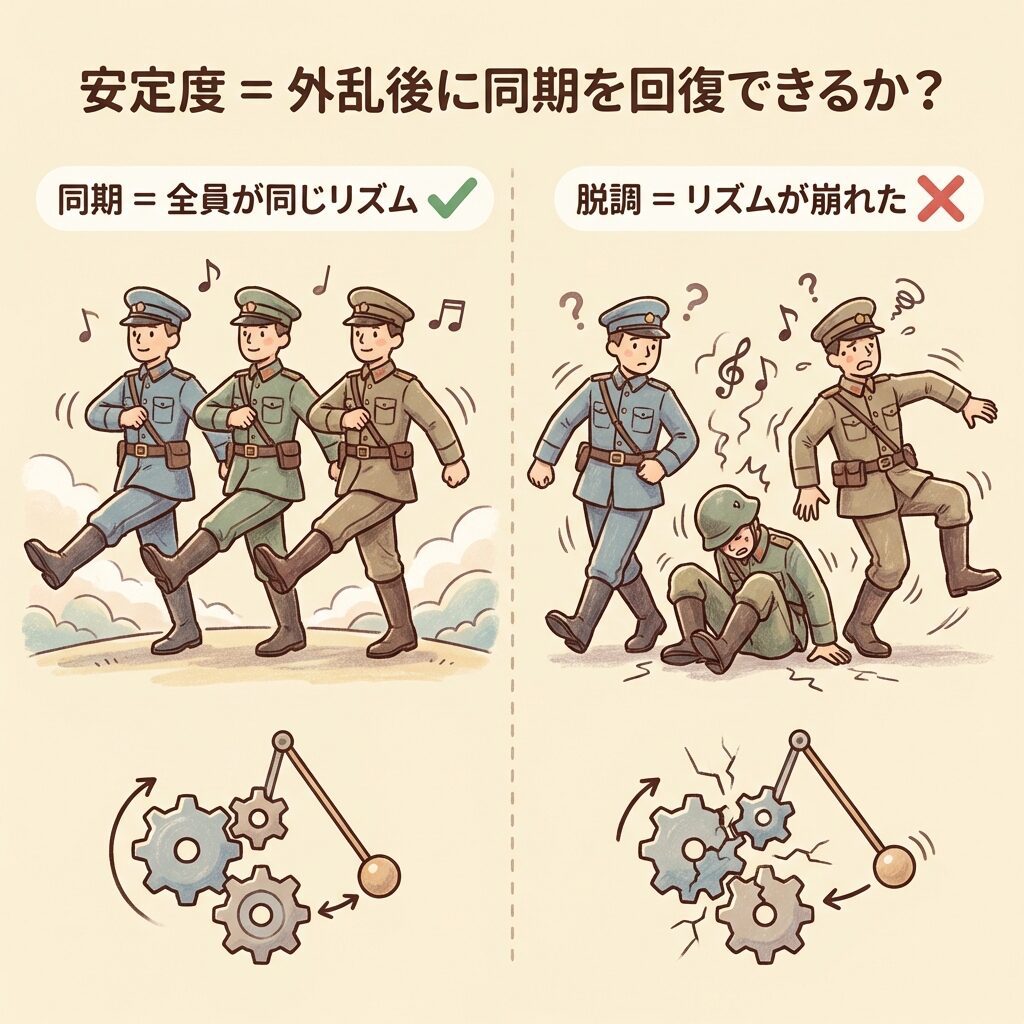

行進している兵隊にたとえると、全員が同じリズムで歩いている状態が「同期」です。誰か一人が転んでリズムを崩し、そのまま列に戻れなくなる状態が「脱調（だっちょう）」です。脱調すると、その発電機は系統から切り離さなければなりません。
ポチップ

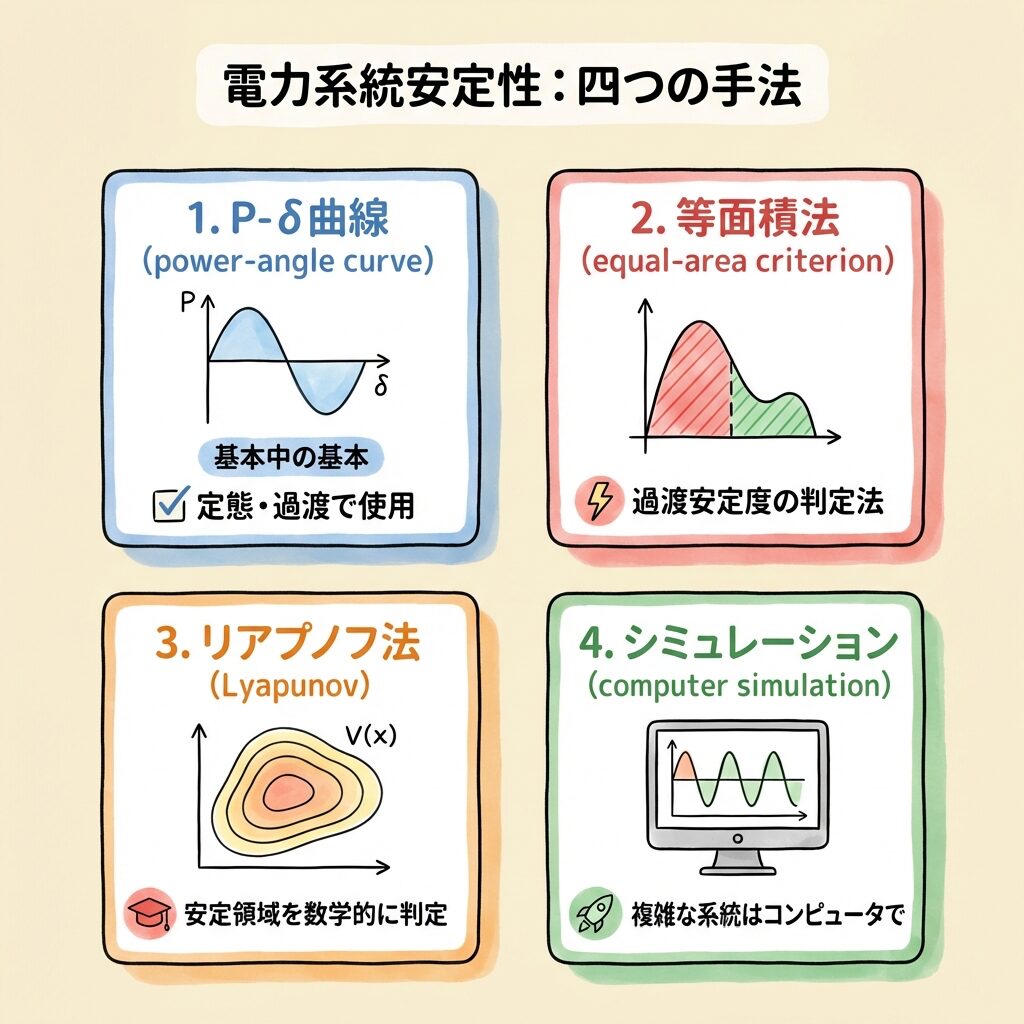

P-δ曲線｜安定度を理解するカギ
電力と負荷角δの関係式
同期発電機が送り出す電力 P は、以下の式で表されます。これは安定度のすべての議論の出発点です。
X：送電線のリアクタンス [Ω]、δ：負荷角（相差角）[°]

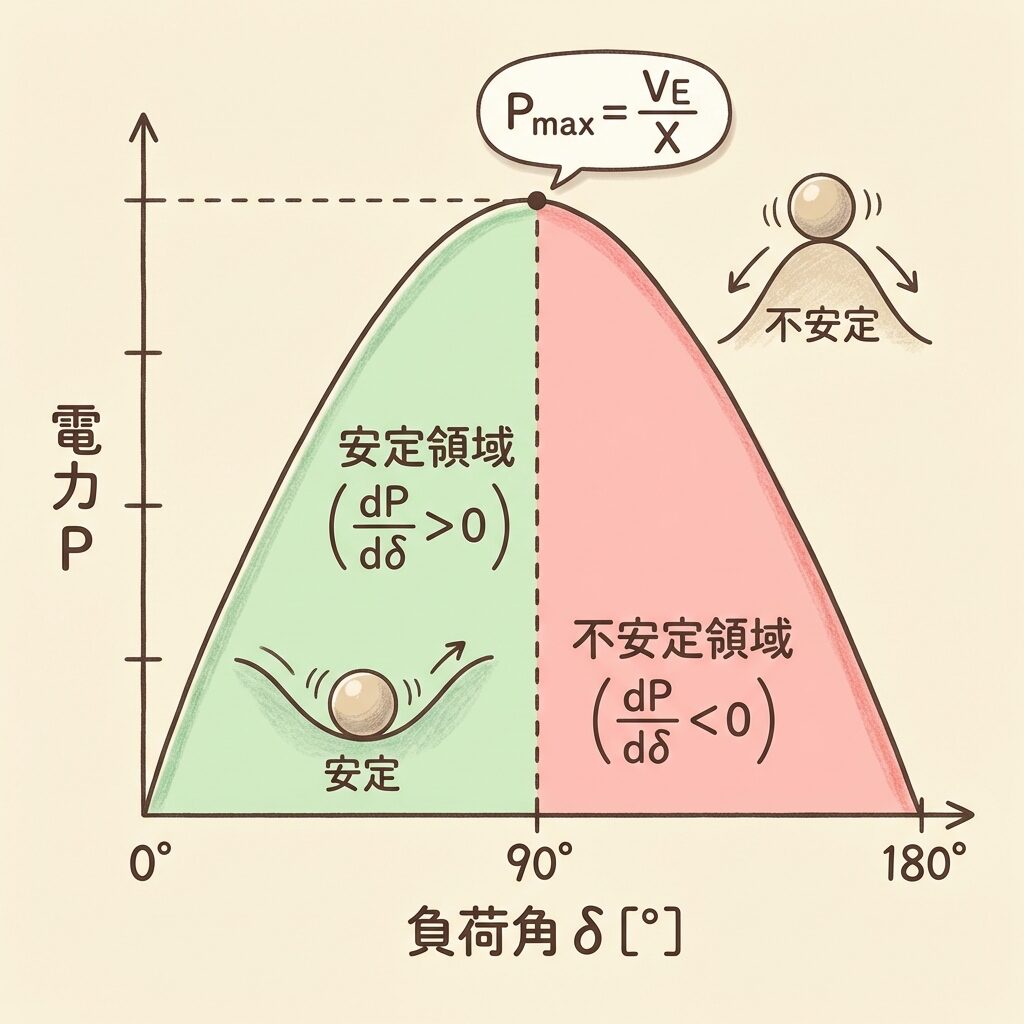

P-δ曲線＝sinカーブ
この式は sin δ を含んでいるので、δ（負荷角）と P（電力）の関係はsinカーブになります。これをP-δ曲線（電力―相差角曲線）と呼びます。
① δが0°から90°まで増えると、P（電力）は増加する → 安定領域
② δ = 90°で P は最大値 Pmax = VE/X に達する
③ δが90°を超えると、P は減少し始める → 不安定領域（脱調へ向かう）
つまりδ ＜ 90°なら安定、δ ＞ 90°なら不安定です。
同期化力＝「元に戻そうとする力」
P-δ曲線の傾き dP/dδ を同期化力（同期化係数）と呼びます。これは「δがズレたときに、元の運転点に戻そうとする力」の大きさを表します。
・δ ＜ 90°のとき、dP/dδ ＞ 0 → 同期化力が正（元に戻す力がある）→ 安定
・δ = 90°のとき、dP/dδ = 0 → 同期化力がゼロ → 安定限界
・δ ＞ 90°のとき、dP/dδ ＜ 0 → 同期化力が負（ズレが加速する）→ 不安定
3つの安定度の違い｜定態・過渡・動態を比較
電力系統の安定度は、外乱の大きさと評価する時間スケールによって3種類に分かれます。

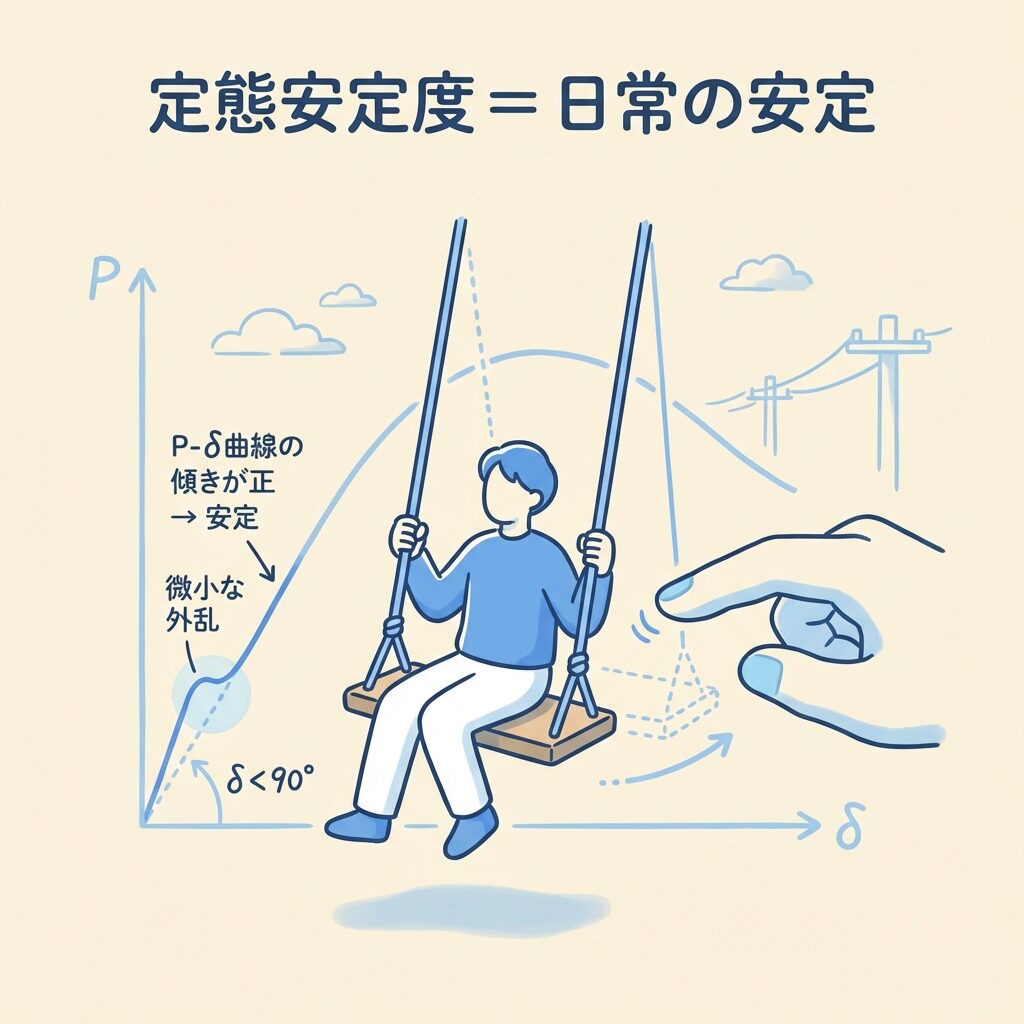

① 定態安定度（Steady-state Stability）
微小な外乱（負荷の緩やかな変動）に対して、同期運転を維持できるかどうか
通常の運転状態で、負荷がわずかに増減したときに系統が安定を保てるかどうかの指標です。「日常の安定度」と言えます。
ブランコに座っている人を指先で軽く押す。
元の位置に戻ってくるなら定態安定。
定態安定度の限界は、P-δ曲線のδ = 90°の点です。ここで送電電力が最大値 Pmax = VE/X に達します。この Pmax を定態安定極限電力と呼びます。
 sinδ」の式が出てきたけど、この式){kind=link}

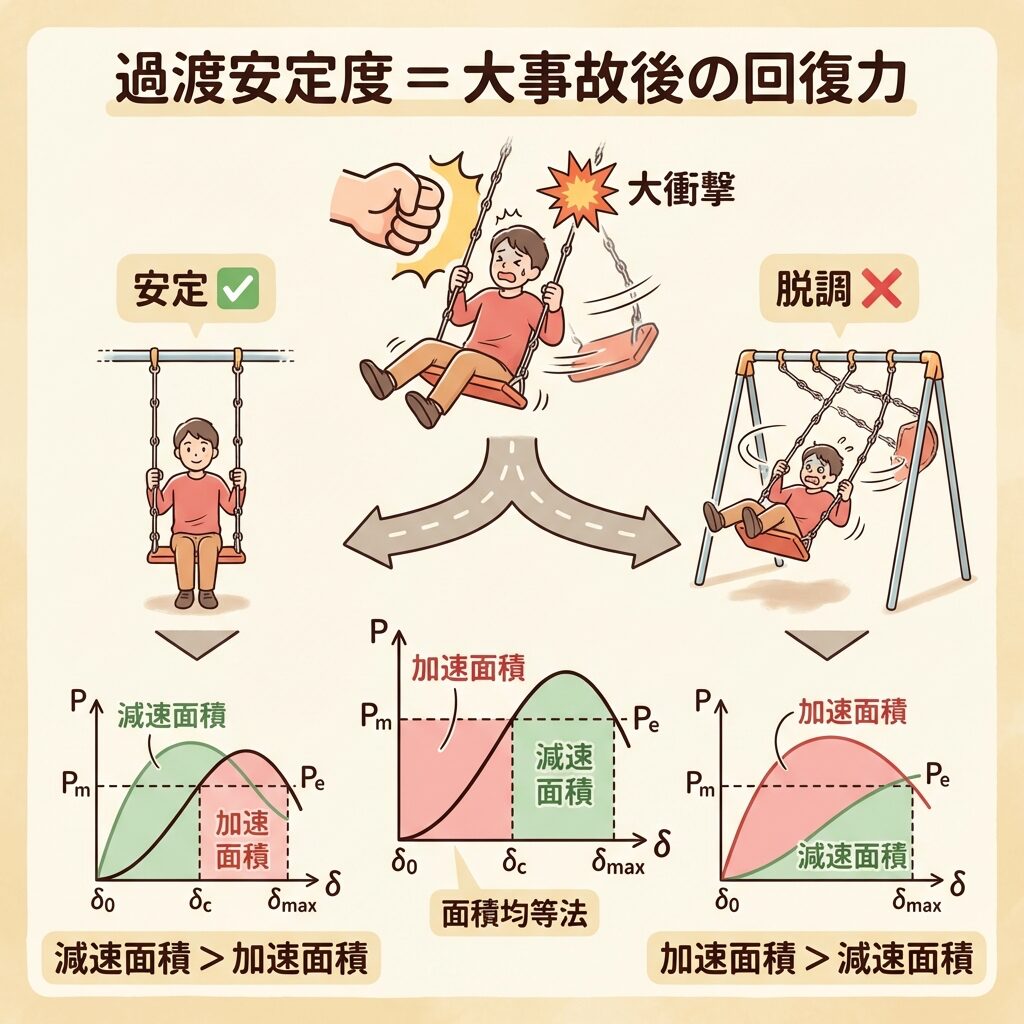

② 過渡安定度（Transient Stability）
大きな外乱（送電線の短絡・落雷・発電機脱落など）が発生した後、同期運転を回復できるかどうか
事故が発生すると、発電機の回転子が急加速して負荷角δが大きく変動します。事故が遮断器で除去された後、δが元に戻れるか（振り子のように戻ってくるか）が過渡安定度です。
ブランコに座っている人を思い切りドンと突く。
大きく揺れた後、元に戻ってくるなら過渡安定。
そのまま1回転してしまったら脱調（不安定）。

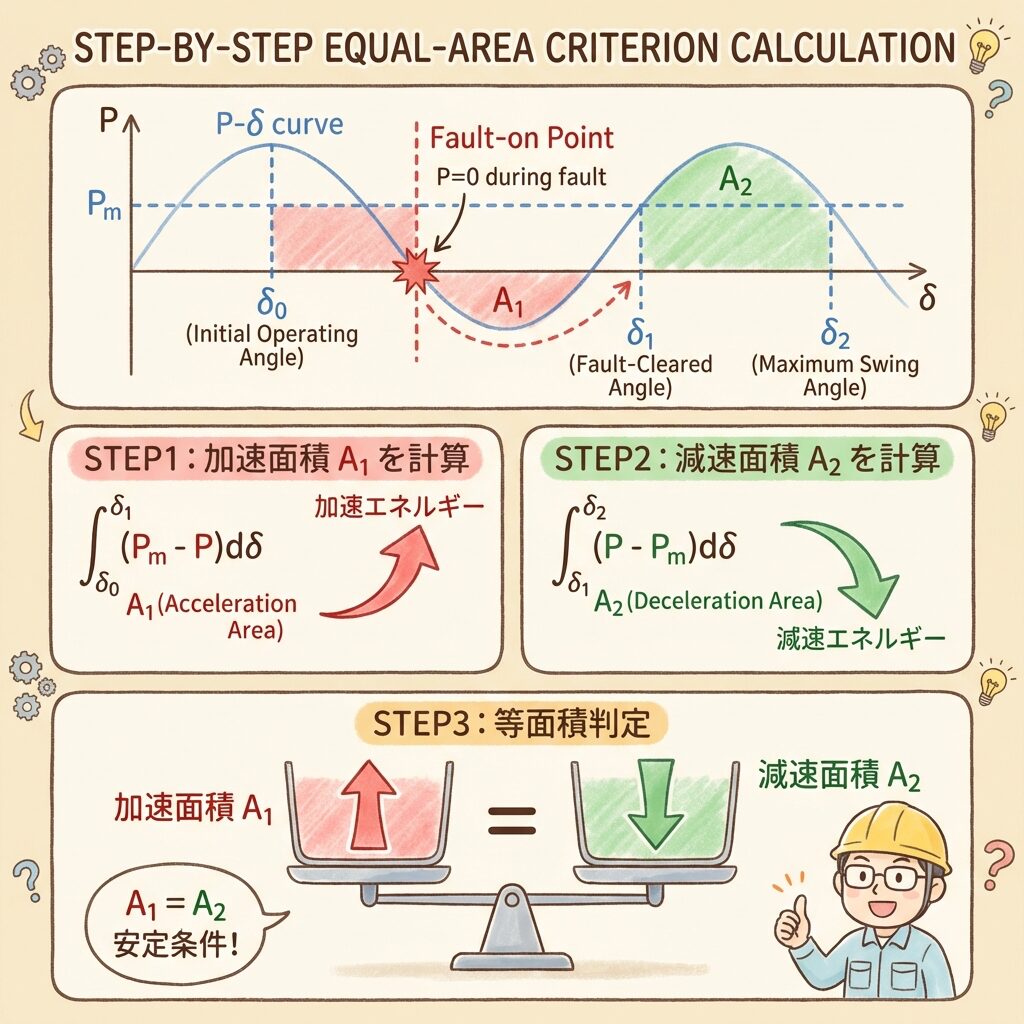

過渡安定度の判定には等面積法が使われます。P-δ曲線上で「加速エネルギー」と「減速エネルギー」を面積で比較し、減速エネルギーのほうが大きければ安定（δが元に戻る）と判定します。
・加速面積（事故中にδが進む分のエネルギー）＜ 減速面積（事故除去後にδが戻る分のエネルギー）→ 安定
・加速面積 ＞ 減速面積 → 不安定（脱調）
・事故除去が速いほど加速面積が小さくなり、安定しやすい
→ だから高速遮断が過渡安定度向上の最重要対策
定態安定度：微小な外乱に対する安定性。P-δ曲線の傾き（dP/dδ）で判定。δ ＜ 90°なら安定。
過渡安定度：大きな外乱に対する安定性。等面積法（面積の比較）で判定。事故除去の速さが決め手。
この違いは試験で直接問われます。

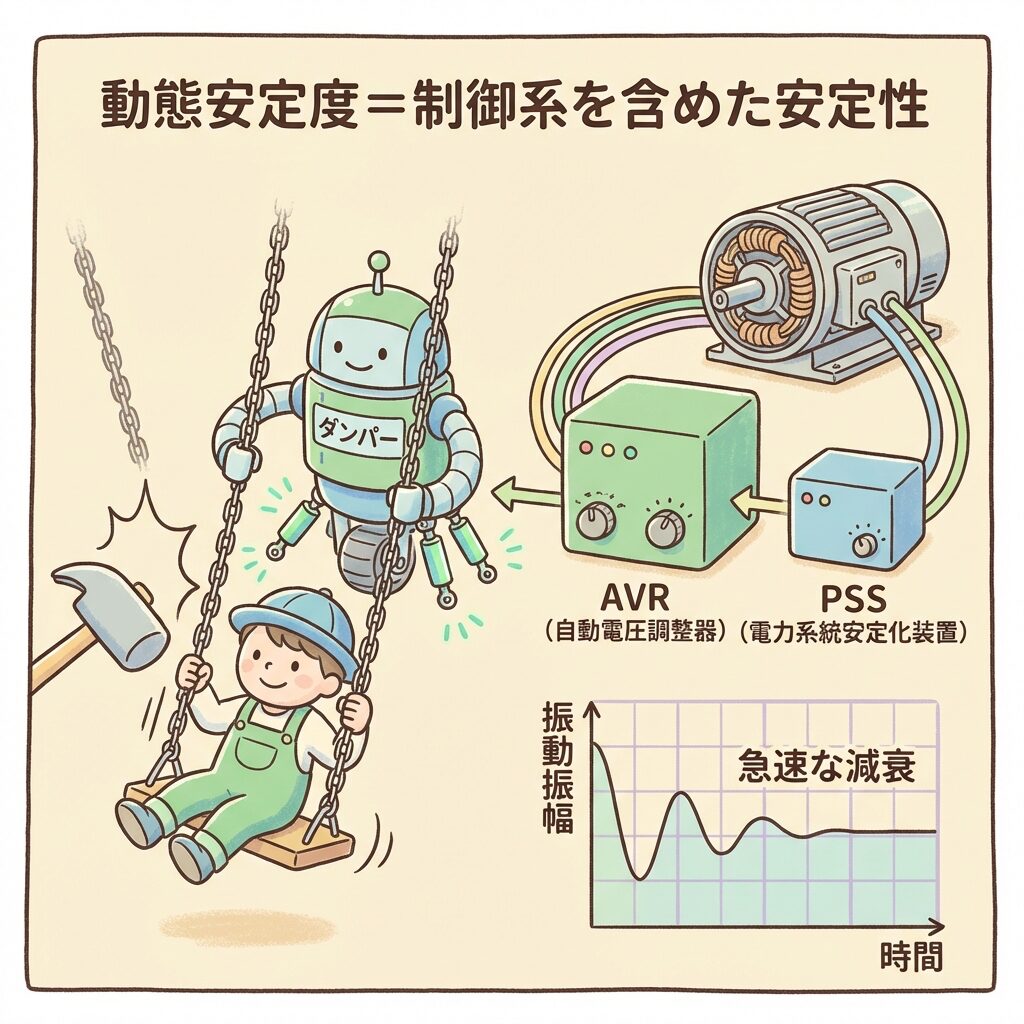

③ 動態安定度（Dynamic Stability）
自動電圧調整器（AVR）や調速機（ガバナ）の制御系を含めた状態で、外乱後に系統が安定を維持できるかどうか
実際の電力系統では、発電機にAVR（自動電圧調整器）やPSS（電力系統安定化装置）などの制御装置が取り付けられています。これらの制御によって、定態安定度の限界（δ = 90°）を超えても安定に運転できる場合があります。
ブランコにダンパー（振れを抑える装置）を付けた状態で突く。
制御装置が振動を素早く収束させるなら動態安定。
・AVR（自動電圧調整器）による励磁制御が動態安定度に大きく影響
・PSS（Power System Stabilizer）は、AVRに付加される制御装置で、動揺を素早く減衰させる
・動態安定極限電力は、定態安定極限電力よりも大きくなりうる（制御で限界を拡張）
3つの安定度を1枚の比較表で完全整理
| 比較項目 | ① 定態安定度 | ② 過渡安定度 | ③ 動態安定度 |
|---|---|---|---|
| 外乱の大きさ | 微小 （負荷の緩やかな変動） |
大きい （短絡・地絡・発電機脱落） |
微小～大 （制御系を含めて評価） |
| 評価の 時間スケール |
定常的（長期） | 事故直後（数秒以内） | 事故後～制御収束 （数秒～数十秒） |
| 判定方法 | dP/dδ ＞ 0 （同期化力が正なら安定） |
等面積法 （減速面積 ≧ 加速面積なら安定） |
固有値解析 （AVR等を含むモデルで解析） |
| 安定限界 | δ = 90° Pmax = VE/X |
等面積法の 臨界除去角 δcr |
AVR/PSSの 制御パラメータに依存 |
| 制御装置の考慮 | 考慮しない | 考慮しない | 考慮する ◎ （AVR, PSS, 調速機） |
| ブランコの たとえ |
指先で軽く押す🤏 | 思い切り突く👊 | ダンパー付きで突く🤖 |
定態安定度と過渡安定度の違いが圧倒的に出題頻度が高いです。
・定態＝微小な外乱に対する安定性。P-δ曲線の傾きで判定。
・過渡＝大きな外乱に対する安定性。等面積法で判定。高速遮断が対策の要。
この2つの区別だけで、正誤問題の大半に対応できます。
ポチップ
安定度向上対策｜P = VE/X sinδ から読み取る
安定度向上対策は、すべてP = (VE/X) sinδ のPmaxを大きくするか、事故時のδの増加を抑える方向に作用します。
Pmax = VE/X を大きくする対策
| 対策 | 式のどこ？ | 効果 |
|---|---|---|
| 送電電圧を高くする | V↑ | Pmax↑ → 安定度向上 |
| 発電機の内部誘導起電力を高める （速応励磁方式、AVR） |
E↑ | Pmax↑ → 安定度向上 |
| 送電線のリアクタンスを小さくする （並行2回線送電、直列コンデンサ） |
X↓ | Pmax↑ → 安定度向上 |
| 中間に調相設備を入れる （同期調相機、SVC） |
V↑, X↓ | 電圧を維持しリアクタンスを実質的に低減 |
δの増加を抑える対策（特に過渡安定度向上）
| 対策 | 効果 |
|---|---|
| 高速遮断（高速度再閉路） | 事故を素早く除去 → 加速面積を小さくする → 過渡安定度の最重要対策 |
| 発電機の慣性定数Hを大きくする | 回転子の慣性が大きいほど、外乱に対するδの変化がゆっくりになる |
| 制動巻線（ダンパ巻線）の設置 | δの振動を減衰させる。動態安定度にも寄与 |
| 速応励磁方式 | 事故中・事故後に素早くEを回復させ、P-δ曲線を押し上げる |
① 並行2回線送電：2回線のリアクタンスが並列になり、合成Xが半分になる
② 直列コンデンサの挿入：送電線のインダクタンス XL からコンデンサのリアクタンス XC を差し引く（X = XL - XC）
③ 多導体方式：インダクタンスを減少させて X を小さくする
【電験三種・電力】フェランチ効果と調相設備｜進相コンデンサ・分路リアクトルの役割を完全図解 →
調相設備（同期調相機・SVC）は安定度向上にも寄与。無効電力制御と電圧維持の関係はこちら。

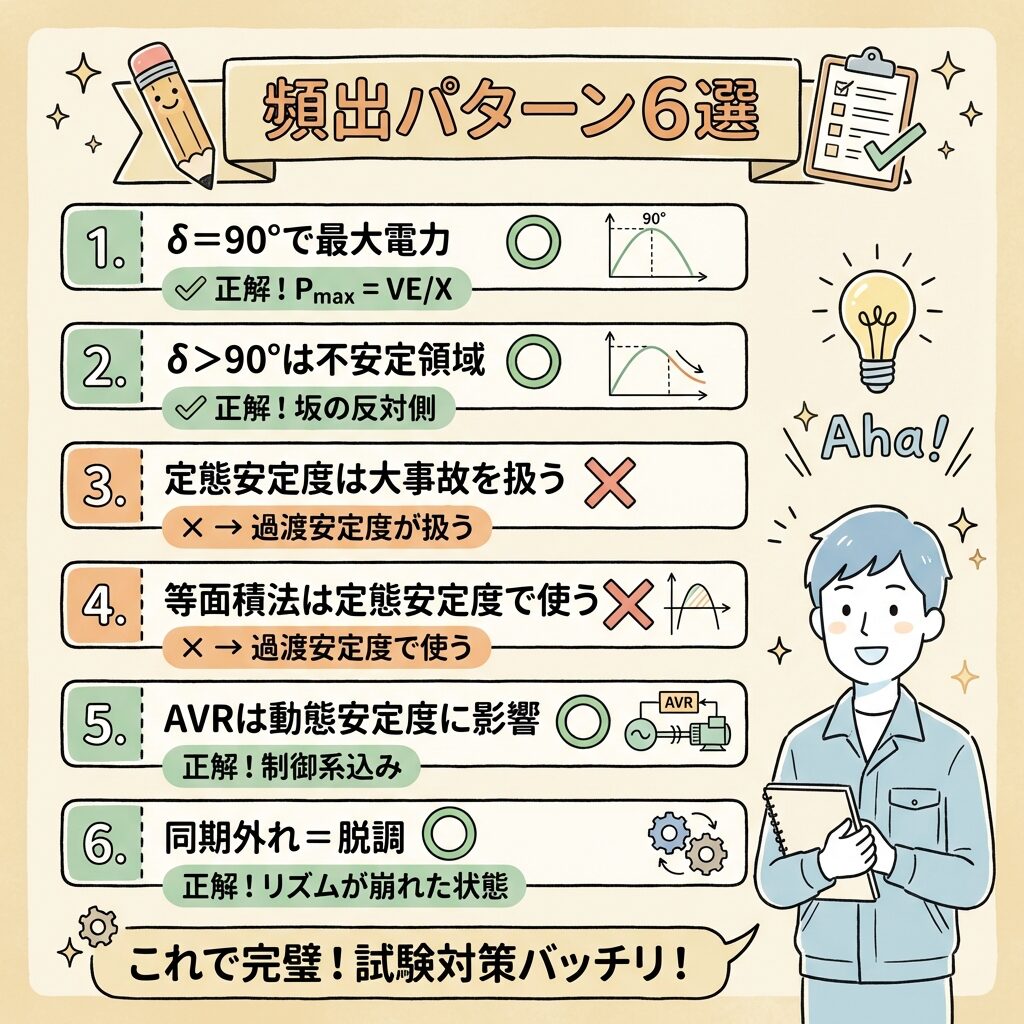

電験三種で狙われる正誤問題パターン6選
パターン①：定態と過渡の定義の入れ替え（超頻出）
問題文：「定態安定度とは、送電線の短絡事故など大きな外乱に対して同期運転を維持できるかの指標である」
→ ✕：大きな外乱に対するのは「過渡安定度」。定態安定度は「微小な外乱」に対する安定性。
パターン②：リアクタンスと安定度の関係
問題文：「送電線のリアクタンスを小さくすると、送電電力の安定限界が向上する」
→ ○：Pmax = VE/X なので、Xが小さいほどPmaxが大きくなり安定度が向上する。
パターン③：高速遮断の効果
問題文：「事故時の遮断を高速化することは、過渡安定度の向上に有効である」
→ ○：事故除去が速いほど加速面積が小さくなり、過渡安定度が向上する。最重要対策。
パターン④：並行2回線送電
問題文：「並行2回線送電にすると、送電線の合成リアクタンスが減少し、安定度が向上する」
→ ○：2回線のリアクタンスが並列になるので合成X = X/2。Pmaxが2倍になり安定度向上。
パターン⑤：直列コンデンサの効果
問題文：「送電線に並列にコンデンサを挿入すると、送電線のリアクタンスが減少して安定度が向上する」
→ ✕：リアクタンスを減少させるには「直列コンデンサ」。並列コンデンサ（進相コンデンサ）は力率改善が目的で、リアクタンスを直接減らす効果はない。
パターン⑥：動態安定度とAVR
問題文：「動態安定度は、AVR（自動電圧調整器）などの制御系を含めて評価する安定度である」
→ ○：動態安定度の定義そのもの。定態・過渡は制御系を考慮しない。
STEP 1：「微小な外乱」→ 定態安定度。「大きな外乱」→ 過渡安定度。「制御系を含む」→ 動態安定度。
STEP 2：安定度向上 → Pmax = VE/X の V↑, E↑, X↓ のどれかを増やす（減らす）方向か確認。
STEP 3：過渡安定度の向上 → 高速遮断が最重要。
STEP 4：Xを減らす手段 → 並行2回線（X並列）/ 直列コンデンサ / 多導体。「並列」コンデンサではない。
まとめ｜この記事の要点を30秒で振り返る
| 安定度とは？ | 外乱後に発電機が同期運転を維持（回復）できるかどうか |
| P-δ曲線 | P = (VE/X) sinδ。δ ＜ 90°で安定、δ = 90°でPmax、δ ＞ 90°で不安定 |
| 定態安定度 | 微小な外乱。dP/dδ ＞ 0 なら安定。Pmax = VE/X が限界 |
| 過渡安定度 | 大きな外乱。等面積法で判定。高速遮断が最重要対策 |
| 動態安定度 | AVR・PSSなど制御系を含めた安定性の評価 |
| 安定度向上対策 | V↑ / E↑ / X↓（並行2回線・直列コンデンサ）/ 高速遮断 / 速応励磁 |
安定度の問題は、P = VE/X sinδ の式を武器にすることがすべてです。V↑、E↑、X↓ → Pmax↑ → 安定度向上。この因果関係と、定態＝微小外乱、過渡＝大外乱、動態＝制御系含むの3つの区別さえ覚えれば、正誤問題で確実に得点できます。
