- 「フェランチ効果＝受電端電圧が上がる」は覚えたけど、なぜ上がるのかが説明できない
- 進相コンデンサと分路リアクトル、どっちが「力率改善」でどっちが「電圧抑制」かすぐ混同する
- 調相設備の正誤問題で毎回1問落とす…
- フェランチ効果が「なぜ」起きるのか――送電線の静電容量と充電電流のメカニズム
- 進相コンデンサ・分路リアクトル・同期調相機・SVCの役割と使い分け
- 電験三種の正誤問題で「秒で解ける」判定フロー
電験三種・電力科目の「送電」分野で、ほぼ毎回出題されるのがフェランチ効果と調相設備の正誤問題です。内容自体は難しくありません。しかし「なぜ受電端電圧が上がるのか」を理解していないと、選択肢の微妙なひっかけに引っかかります。
この記事では、送電線を「水道管」にたとえながら、フェランチ効果の原理を直感的に理解し、4種類の調相設備を「どの場面で使うか」まで完全に整理します。
目次

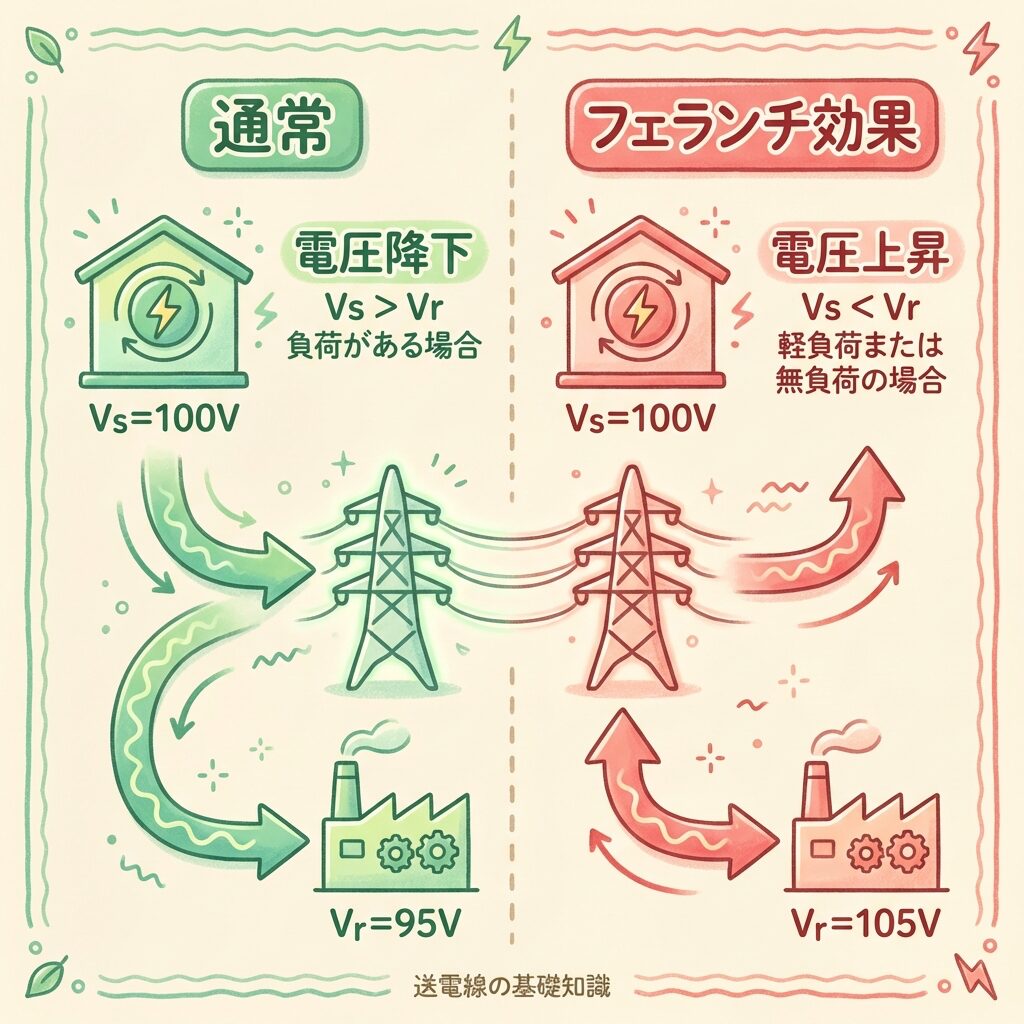

フェランチ効果とは？｜結論を先に
送電線路の軽負荷時または無負荷時に、受電端電圧 Vr が送電端電圧 Vs より高くなる現象
通常、送電線に電流が流れると電圧降下が起こるので、受電端電圧 Vr は送電端電圧 Vs より低くなります。ところが、負荷がほとんど接続されていない「軽負荷」や「無負荷」の状態では、この常識が逆転して Vr ＞ Vs になることがあります。これがフェランチ効果です。
通常（重負荷時）
電圧降下で Vs ＞ Vr（普通）
フェランチ効果（軽負荷時）
電圧が上昇して Vr ＞ Vs（異常！）
フェランチ効果は「故障」ではありません。送電線の物理的な性質（静電容量）から必然的に起きる現象です。名前は、この現象を発見したイタリア生まれの電気技術者セバスチャン・フェランチ（Sebastian Ferranti）に由来します。
ポチップ
なぜ受電端電圧が上がるのか？｜原理を図解
フェランチ効果を理解するカギは、送電線には「抵抗とインダクタンス」だけでなく「静電容量（対地容量）」があるという事実です。
送電線＝「コイル」と「コンデンサ」の集合体
送電線は、見た目は「ただの長い電線」ですが、電気的に見ると以下の性質を持っています。
| 電気的要素 | 記号 | イメージ |
|---|---|---|
| 抵抗 R | Ω | 電線の材質（銅やアルミ）による電気抵抗。水道管の「摩擦」に相当 |
| インダクタンス L | H | 電線のまわりに発生する磁界による自己インダクタンス。水道管の「慣性」に相当 |
| 静電容量 C | F | 電線と大地の間に存在するコンデンサ。これがフェランチ効果の犯人 |
「充電電流」が電圧を押し上げる仕組み

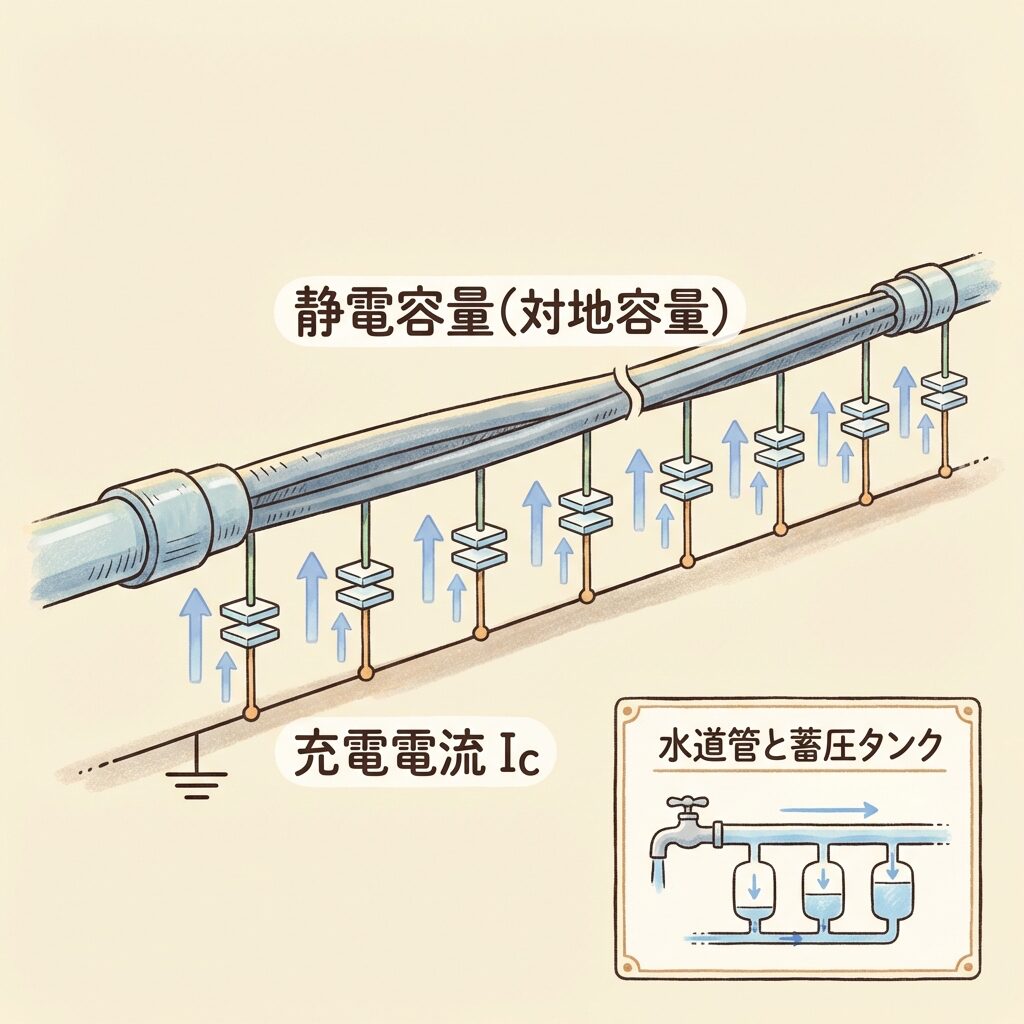

送電線の静電容量 C は、電線と大地の間に分布しています。ここに交流電圧がかかると、負荷が繋がっていなくても「充電電流 Ic」が流れます。これはコンデンサに電荷が溜まったり放出されたりする電流で、電圧より90°進んだ「進み電流」です。
この進み電流 Ic がインダクタンス XL を通過するとき、XL での電圧降下が「電圧を押し上げる」方向に作用します。通常の遅れ電流（負荷電流）では電圧は「下がる」のですが、進み電流では逆に「上がる」のです。
水道管にたとえると、通常は「蛇口を開けると水圧（電圧）が下がる」のが普通です。ところが、送電線の「対地容量」は水道管に取り付けられた「蓄圧タンク」のようなもの。蛇口を閉じた（軽負荷）状態で蓄圧タンクが水を押し上げるので、蛇口側の水圧が配水側より高くなる。これがフェランチ効果のイメージです。

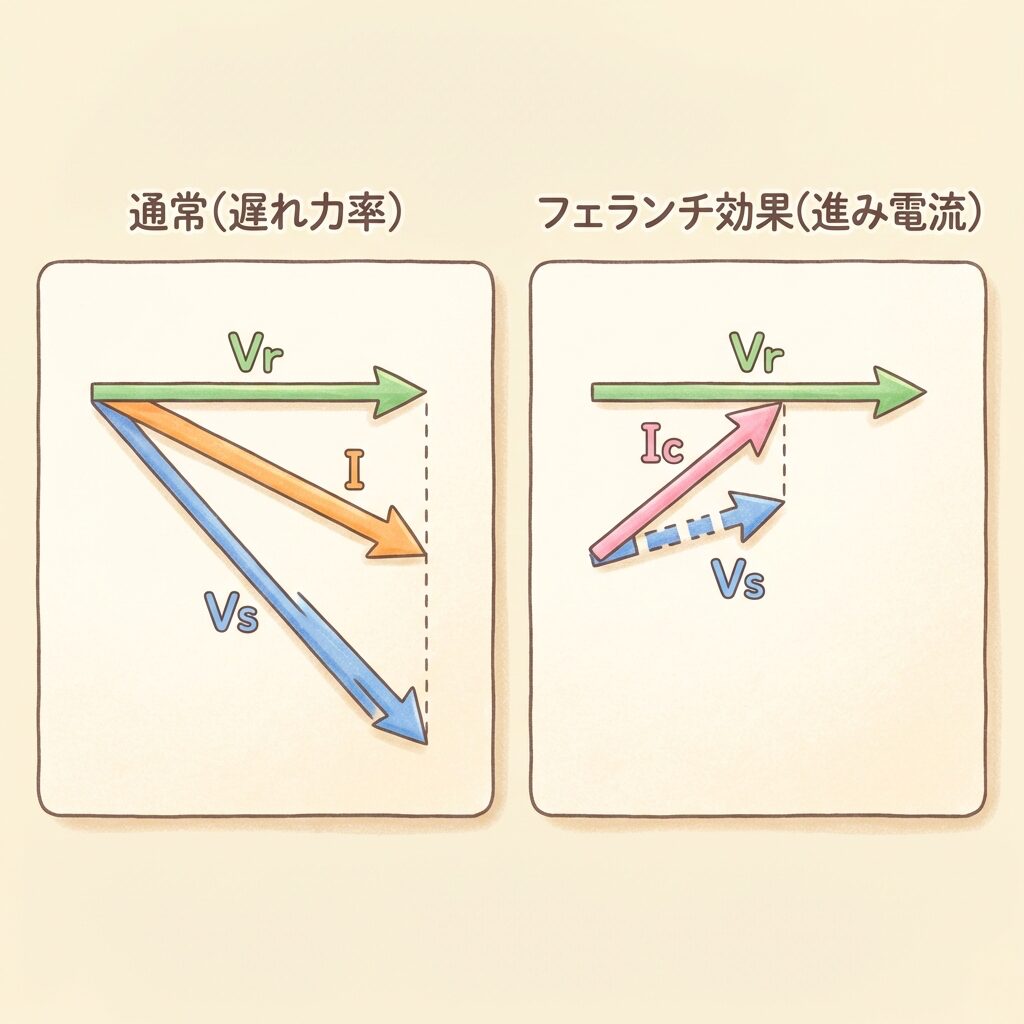

ベクトル図で確認｜なぜ進み電流で電圧が上がるのか
フェランチ効果を正確に理解するには、ベクトル図（フェーザ図）が最もわかりやすいです。「通常の負荷時」と「軽負荷時（進み電流のみ）」を比較してみましょう。
① 通常（遅れ力率の負荷時）：Vr ＜ Vs
② フェランチ効果（軽負荷・進み電流のみ）：Vr ＞ Vs
上の2つのベクトル図を見比べてください。通常の遅れ電流では、インダクタンスXLによる電圧降下（jXL×I）がVrを「下げる」方向に加わります。ところが進み電流Icの場合は、jXL×Icの方向が反転し、Vrを「押し上げる」方向に作用します。その結果、受電端電圧Vrが送電端電圧Vsより大きくなるのです。
① 軽負荷 or 無負荷（充電電流の影響が支配的になる）
② 送電線が長い（静電容量Cが大きくなり、充電電流Icが増える）
③ ケーブル系統（架空線よりCが桁違いに大きい）

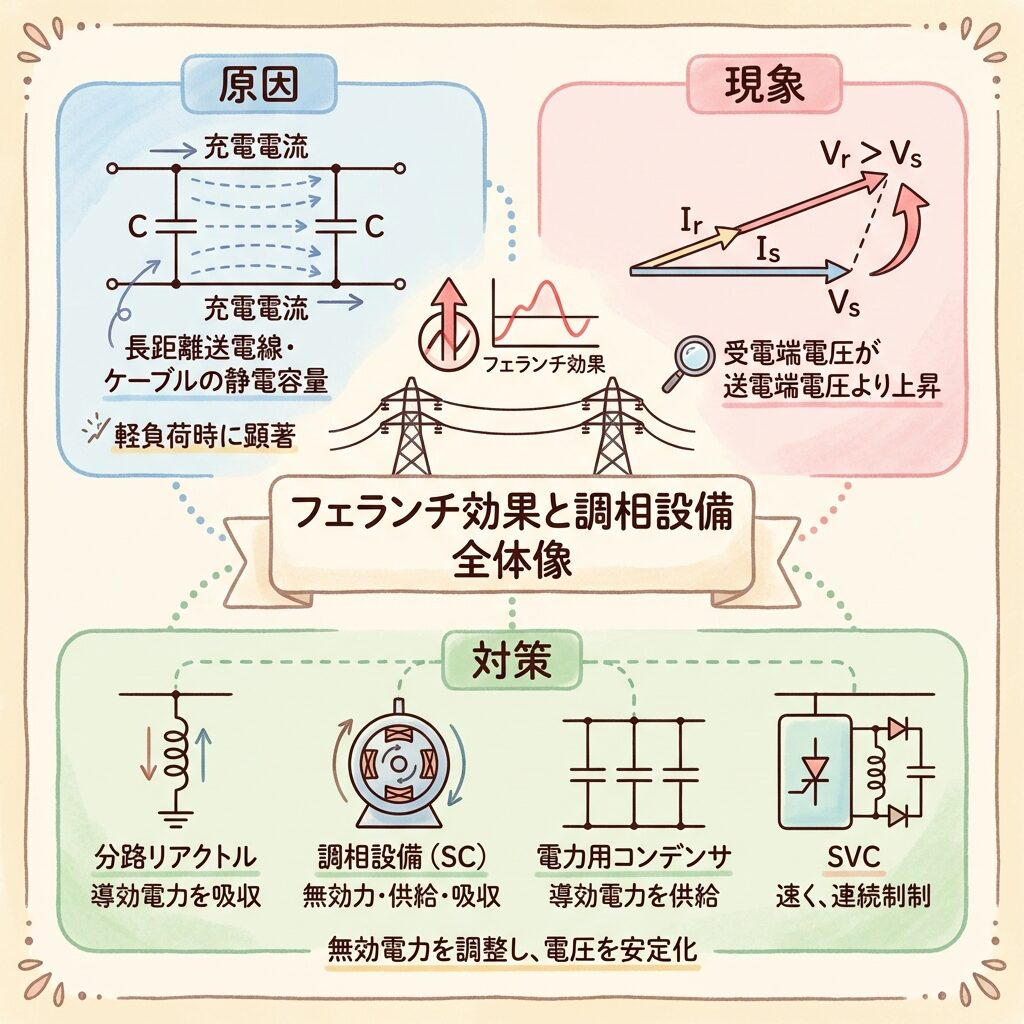

フェランチ効果は何が困る？｜対策の全体像
受電端電圧が上がると何が起きるか
「電圧が上がるだけなら問題ないのでは？」と思うかもしれません。しかし、電圧上昇は深刻なトラブルを引き起こします。
| 影響 | 具体的な被害 |
|---|---|
| 🔌 機器の絶縁破壊 | 変圧器やケーブルの絶縁耐力を超えて、絶縁破壊が発生する |
| ⚡ 過電圧事故 | 受電端の設備が過電圧により損傷・寿命低下 |
| 📊 電圧管理の逸脱 | 電力品質の基準（電圧変動率）を逸脱し、需要家への供給電圧が不適正になる |

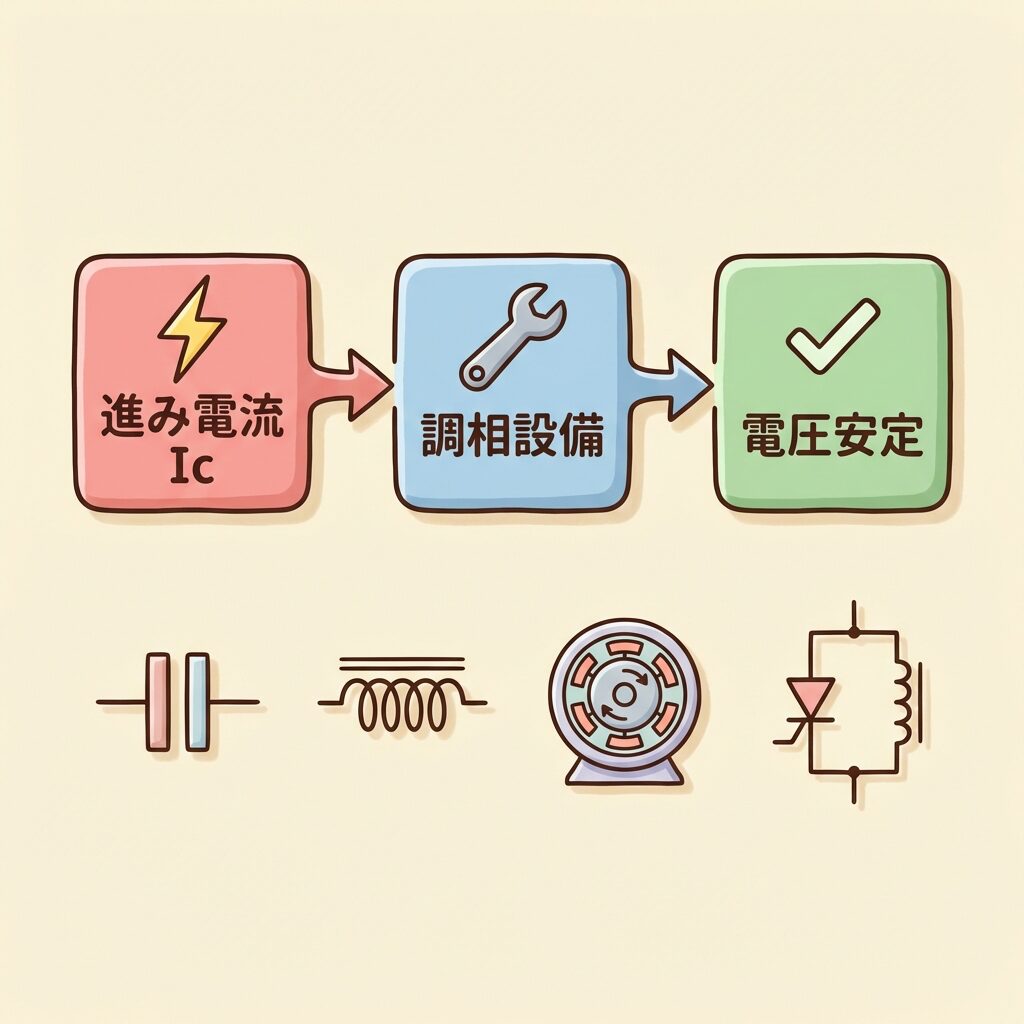

対策＝「調相設備」で無効電力を制御する
フェランチ効果の原因は「進み電流（充電電流）」です。したがって対策は、遅れ電流を流して進み電流を打ち消すことです。この「無効電力を調整する設備」の総称が調相設備です。
（静電容量が原因）
遅れ電流を流す
電圧上昇を抑制

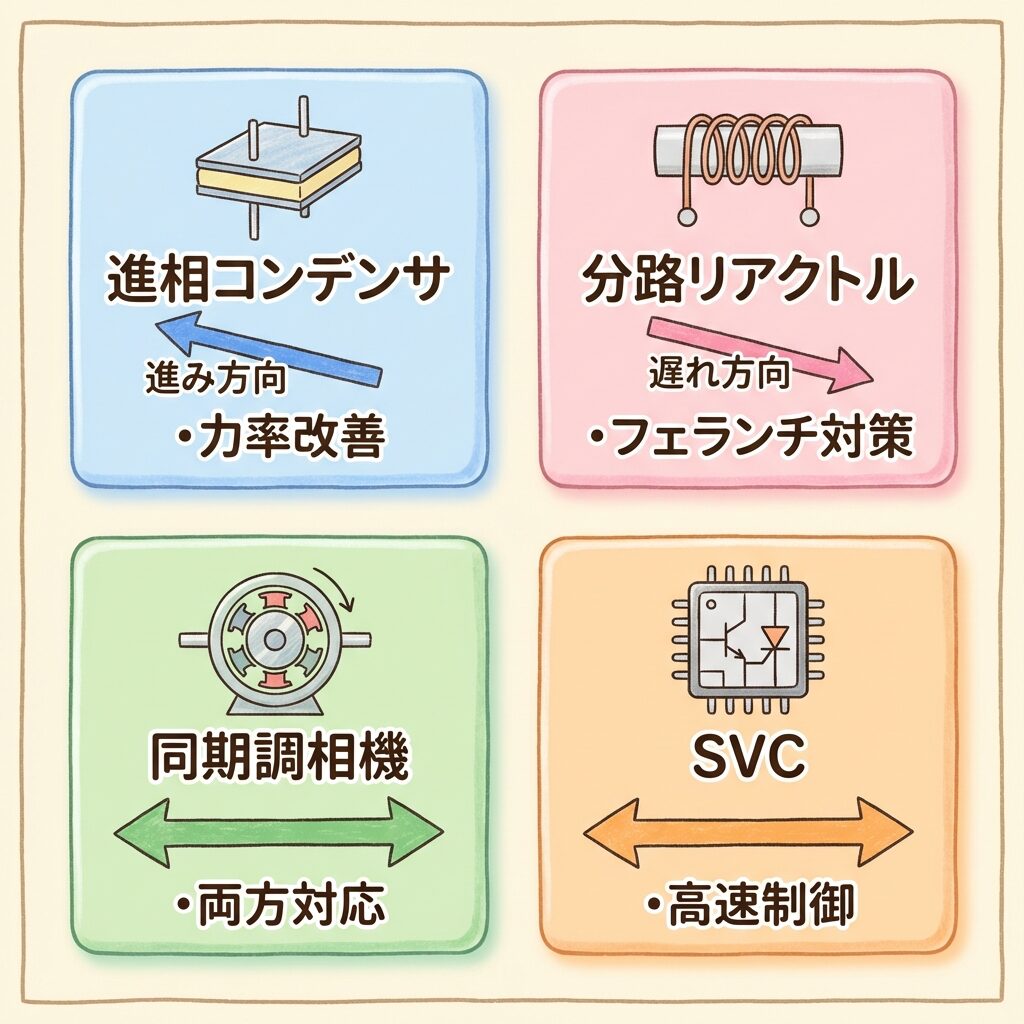

調相設備には大きく分けて4種類あります。次のセクションから1つずつ解説していきます。
| 調相設備 | 供給する無効電力 | 主な用途 |
|---|---|---|
| 電力用コンデンサ （進相コンデンサ） |
進み（＝遅れを補償） | 力率改善（重負荷時の電圧降下を抑える） |
| 分路リアクトル | 遅れ（＝進みを打消す） | フェランチ効果の抑制（軽負荷時の電圧上昇を抑える） |
| 同期調相機 | 進み / 遅れ 両方 | 連続的な電圧調整（励磁電流を変えて制御） |
| SVC（静止型無効電力 補償装置） |
進み / 遅れ 両方 | 高速応答が必要な電圧変動の抑制 |

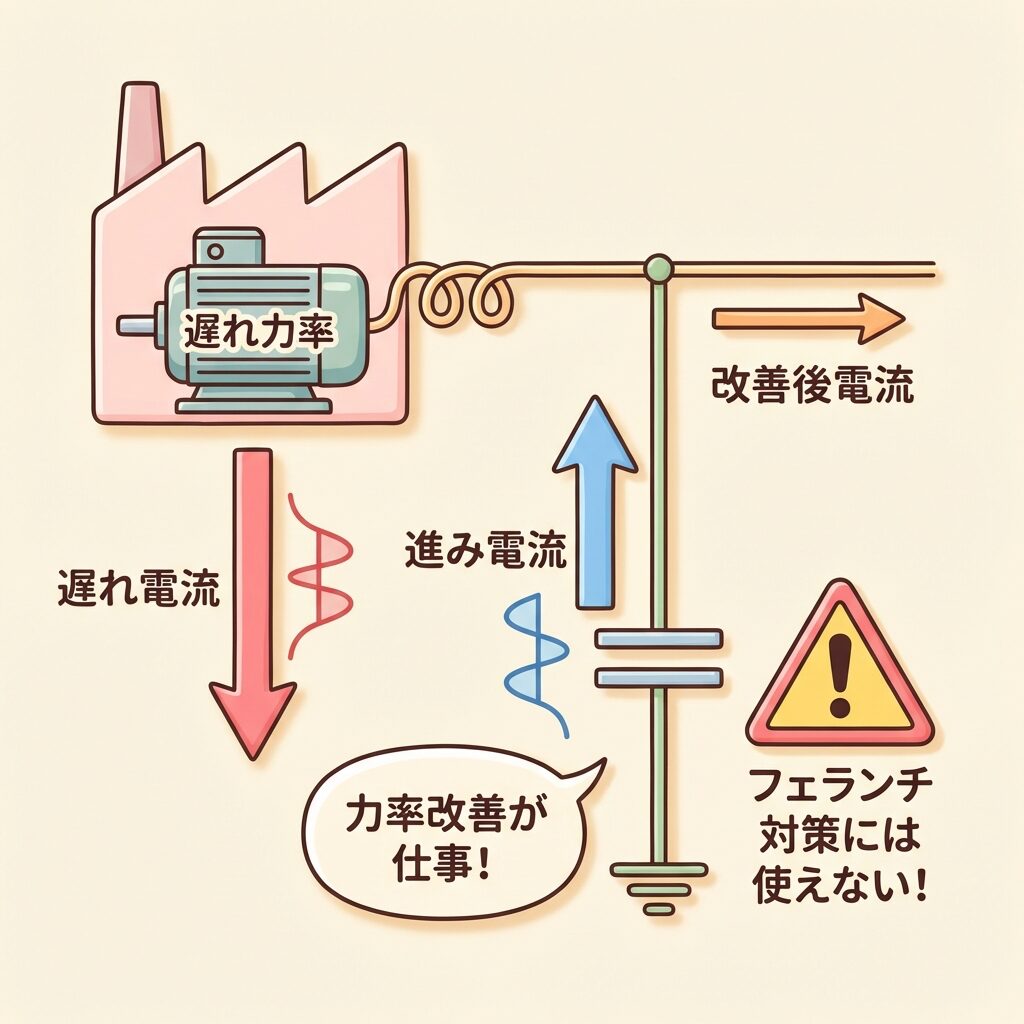

進相コンデンサ（電力用コンデンサ）｜力率改善の主役
役割：遅れ無効電力を「打ち消す」
工場などの負荷は、モーターが多いため「遅れ力率」になりがちです。遅れ力率の状態では、送電線に大きな無効電流が流れ、電圧降下が大きくなります。
進相コンデンサは、負荷と並列に接続して進み無効電力（進み電流）を供給します。これにより、負荷が消費する遅れ無効電力を打ち消し、力率を1に近づけます。
・構造が簡単で安価。最も広く使われる調相設備
・供給できるのは進み無効電力のみ（遅れ力率の改善専用）
・連続的な調整はできない（段階的なON/OFF制御）
・フェランチ効果の対策にはならない（むしろ逆効果になることも）
「フェランチ効果を抑制するために進相コンデンサを設置する」→ ✕（誤り）
進相コンデンサは「進み電流」を流す設備です。フェランチ効果は「進み電流が原因」なので、進相コンデンサを入れたら逆に悪化します。フェランチ効果を抑えるのは分路リアクトル（次で解説）です。

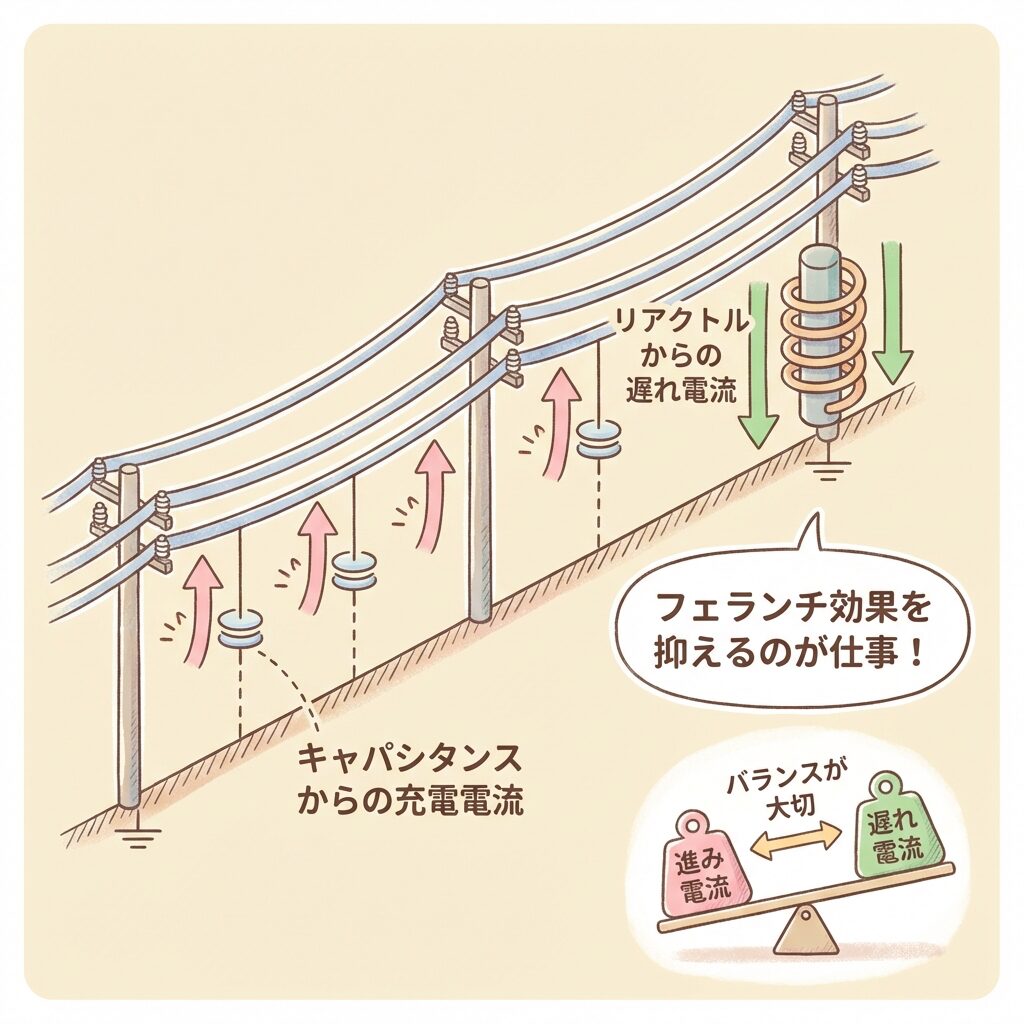

分路リアクトル｜フェランチ効果対策の主役
役割：進み電流を「打ち消す」
分路リアクトルは、送電線に並列（分路）に接続するリアクトル（コイル）です。リアクトルに流れる電流は「遅れ電流」ですから、送電線の静電容量による「進み電流」を相殺できます。
・供給できるのは遅れ無効電力のみ（進み電流の打ち消し専用）
・軽負荷時・無負荷時のフェランチ効果対策が主な役割
・特に長距離送電線やケーブル系統に設置される
・重負荷時には不要なので、開閉器で切り離すことが多い
進相コンデンサと分路リアクトルの違い（超重要）
進相コンデンサ
| 流す電流 | 進み電流 |
| 供給する無効電力 | 進み無効電力 |
| 主な目的 | 力率改善（遅れ力率→1に近づける） |
| 使う場面 | 重負荷時 |
| 電圧への効果 | 電圧を上げる方向 |
分路リアクトル
| 流す電流 | 遅れ電流 |
| 吸収する無効電力 | 進み無効電力を吸収 |
| 主な目的 | フェランチ効果の抑制 |
| 使う場面 | 軽負荷時・無負荷時 |
| 電圧への効果 | 電圧を下げる方向 |
「コンデンサ → 進み → 力率改善 → 電圧UP」
「リアクトル → 遅れ → フェランチ対策 → 電圧DOWN」
この対比さえ頭に入っていれば、正誤問題は秒で解けます。
ポチップ

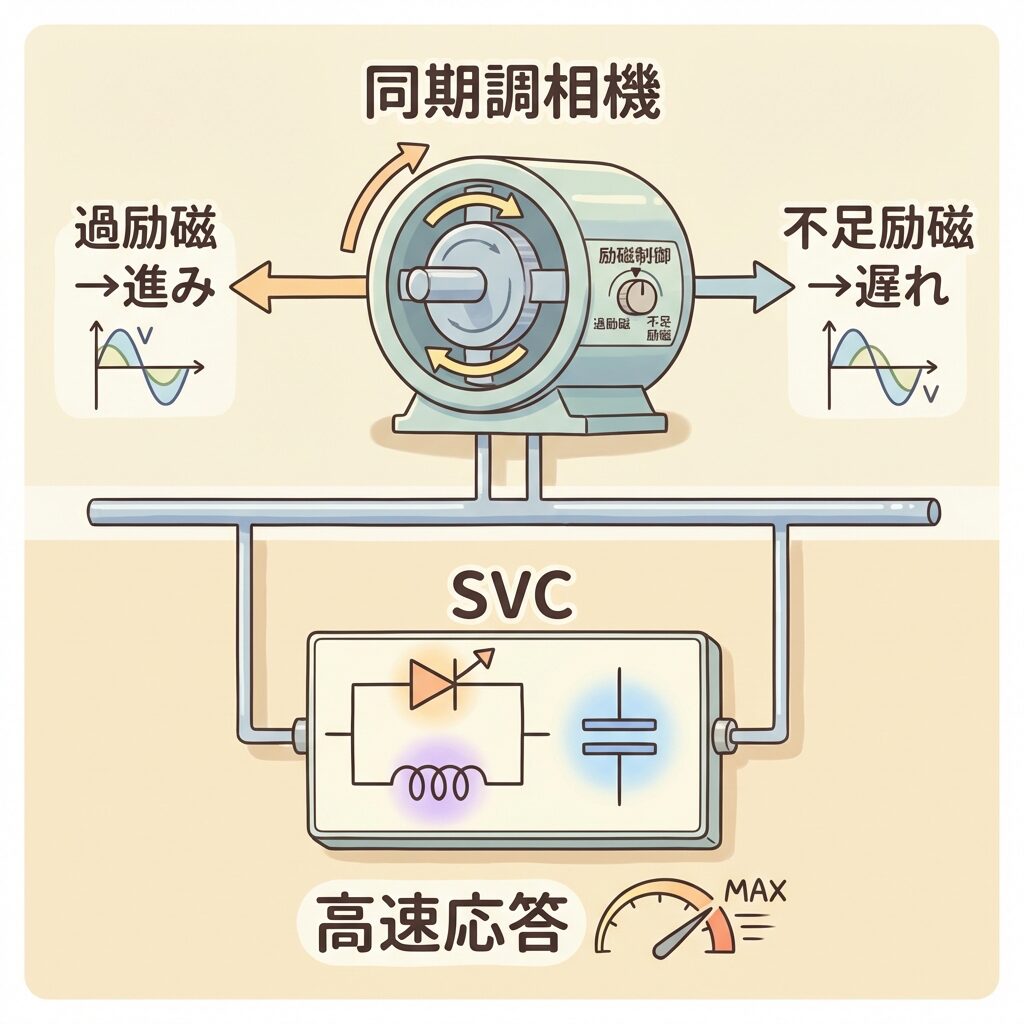

同期調相機・SVC｜進みも遅れも自在に制御
同期調相機｜「無負荷の同期電動機」
同期調相機は、無負荷で運転する同期電動機です。同期電動機は、界磁電流（励磁電流）を変えることで、「進み力率」にも「遅れ力率」にもなれる特性を持っています。
| 励磁の状態 | 力率 | 動作 | 効果 |
|---|---|---|---|
| 過励磁 | 進み力率 | 進み無効電力を供給（コンデンサと同じ） | 電圧を上げる |
| 不足励磁 | 遅れ力率 | 遅れ無効電力を消費（リアクトルと同じ） | 電圧を下げる |
メリット：励磁電流を連続的に変えられるので、進み～遅れを滑らかに調整できる
デメリット：回転機なので設備が大きく、騒音・振動が発生し、保守費用も高い
SVC（静止型無効電力補償装置）｜高速・静かな調相設備
SVC（Static Var Compensator）は、サイリスタなどのパワーエレクトロニクス素子を使って、回転機なしで無効電力を高速に調整する装置です。
内部にはリアクトル（TCR：サイリスタ制御リアクトル）とコンデンサ（TSC：サイリスタ開閉コンデンサ）を組み合わせており、サイリスタの点弧角を変えることで遅れ～進みの無効電力をミリ秒単位で制御できます。
メリット：応答速度が非常に速い（数ミリ秒）。回転機がないので騒音・振動がなく保守が容易
デメリット：設備費が同期調相機より高い場合がある。高調波を発生させることがある
調相設備4種の完全比較表｜これ1枚で試験対策OK
4種類の調相設備を1つの表にまとめました。試験直前に見返せるように整理しています。
| 項目 | 進相コンデンサ | 分路リアクトル | 同期調相機 | SVC |
|---|---|---|---|---|
| 無効電力の方向 | 進みのみ | 遅れのみ | 進み＆遅れ | 進み＆遅れ |
| 主な用途 | 力率改善 | フェランチ効果対策 | 電圧の連続調整 | 高速な電圧変動抑制 |
| 電圧への効果 | 上げる ↑ | 下げる ↓ | 上げ↑ / 下げ↓ | 上げ↑ / 下げ↓ |
| 調整方法 | 段階的（ON/OFF） | 段階的（ON/OFF） | 連続的（励磁制御） | 連続的（点弧角制御） |
| 応答速度 | 遅い | 遅い | やや遅い | 非常に速い |
| 回転機の有無 | なし（静止器） | なし（静止器） | あり（同期電動機） | なし（静止器） |
| コスト | 安い ◎ | 安い ○ | 高い △ | 高い △ |
この比較表から出題されるのは、主に以下の3パターンです。
①「フェランチ効果の対策として○○を設置する」→ 分路リアクトルなら○、進相コンデンサなら✕
②「同期調相機は過励磁で進み無効電力を供給する」→ ○
③「SVCは回転機を用いた調相設備である」→ ✕（SVCは静止器）
電験三種で狙われる正誤問題パターン5選
フェランチ効果と調相設備は、電力科目のA問題（5択正誤問題）で頻出です。以下の5パターンを押さえておけば、ほぼすべてのバリエーションに対応できます。
パターン①：フェランチ効果の定義
問題文：「送電線路の重負荷時に、受電端電圧が送電端電圧より高くなる現象をフェランチ効果という」
→ ✕：正しくは「軽負荷時または無負荷時」
パターン②：原因の入れ替え
問題文：「フェランチ効果は、送電線路のインダクタンスが原因で発生する」
→ ✕：原因は「静電容量（対地容量）」。インダクタンスは電圧降下を生む要素だが、フェランチ効果の「主犯」は静電容量による充電電流
パターン③：進相コンデンサとの入れ替え
問題文：「フェランチ効果を抑制するために進相コンデンサを設置する」
→ ✕：進相コンデンサは進み電流を流すので逆効果。正しくは「分路リアクトル」
パターン④：同期調相機の励磁
問題文：「同期調相機を不足励磁で運転すると、進み無効電力を供給する」
→ ✕：不足励磁は「遅れ力率」。進み無効電力を供給するのは「過励磁」
パターン⑤：SVCの特徴
問題文：「SVCは同期電動機を用いた調相設備であり、高速な無効電力制御が可能である」
→ ✕：SVCは「Static（静止型）」。回転機は使わず、サイリスタ等の半導体素子を使う。同期電動機を用いるのは「同期調相機」
STEP 1：「フェランチ効果の対策」と書いてあるか？ → YES なら「分路リアクトル」が正解。「コンデンサ」なら✕
STEP 2：「進みか遅れか」を確認 → コンデンサ＝進み、リアクトル＝遅れ、同期調相機・SVC＝両方
STEP 3：「回転機かどうか」を確認 → 同期調相機＝回転機、SVC＝静止器
STEP 4：「過励磁か不足励磁か」を確認 → 過励磁＝進み（電圧UP）、不足励磁＝遅れ（電圧DOWN）
まとめ｜この記事の要点を30秒で振り返る
| フェランチ効果とは？ | 軽負荷・無負荷時に受電端電圧が送電端電圧より高くなる現象 |
| なぜ起きる？ | 送電線の対地静電容量による充電電流（進み電流）が原因 |
| いつ起きる？ | 軽負荷時 / 長距離送電線 / ケーブル系統 |
| 対策は？ | 分路リアクトル（遅れ電流で進み電流を打ち消す） |
| 進相コンデンサの役割は？ | 力率改善（遅れ力率→1に近づける）。フェランチ対策には使わない |
| 同期調相機 | 励磁制御で進み・遅れ両方を連続調整できる回転機 |
| SVC | パワエレ素子で高速に無効電力を制御する静止器 |
フェランチ効果と調相設備は、「なぜ起きるのか」と「4つの設備の違い」さえ整理すれば、正誤問題で確実に得点できるテーマです。特に「進相コンデンサ」と「分路リアクトル」の役割の入れ替え問題は毎回のように出題されるので、この記事の比較表を試験前に必ず見返してください。
