「漏電（ろうでん）」「感電（かんでん）」「短絡（たんらく）」――どれも電気の事故に関わる言葉で、なんとなく怖いけれど、違いはよくわからない……そんな方も多いのではないでしょうか。

この3つは、「どこで・何が起きているか」がそれぞれ違います。図とたとえ話で整理すれば、もう混乱しません。安全に暮らすための知識として、やさしく解説していきます。

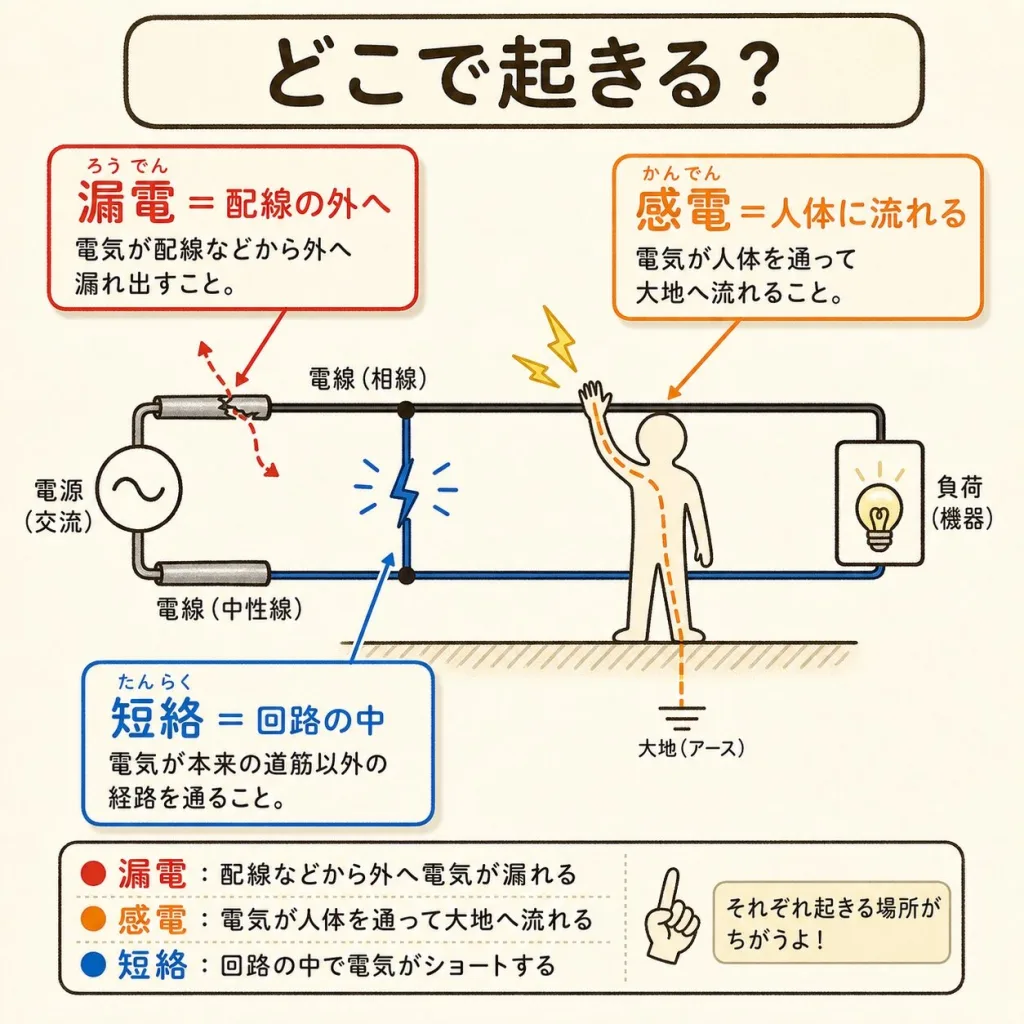

結論：3つは「起きる場所」が違う

先に答えを言ってしまいます。3つの違いは、ひとことでこうです。

そして、それぞれが引き起こす危険はこうです。

言葉だけだとイメージしづらいので、おなじみの「水道管」でたとえてみましょう。

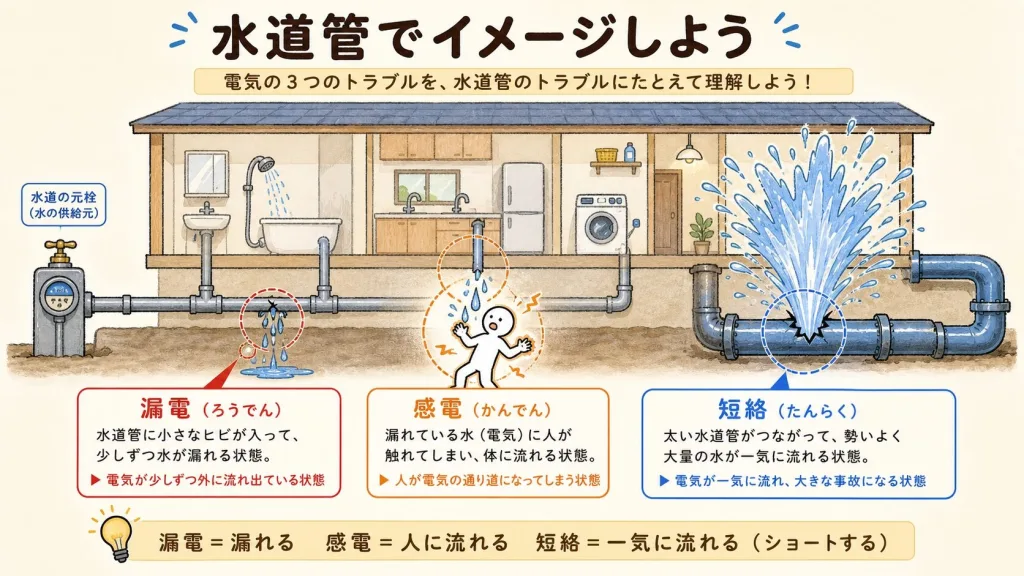

水道管でイメージする3つの違い

電気を「水」、配線を「水道管」にたとえると、3つの現象がくっきり見えてきます。

漏電は、水道管にひびが入って水が漏れている状態。感電は、その漏れた水を人が浴びてしまう状態。短絡は、本来ぐるっと回るはずの水が、太い近道を通って一気にドバーッと流れてしまう状態です。

それぞれを、もう少しくわしく見ていきましょう。

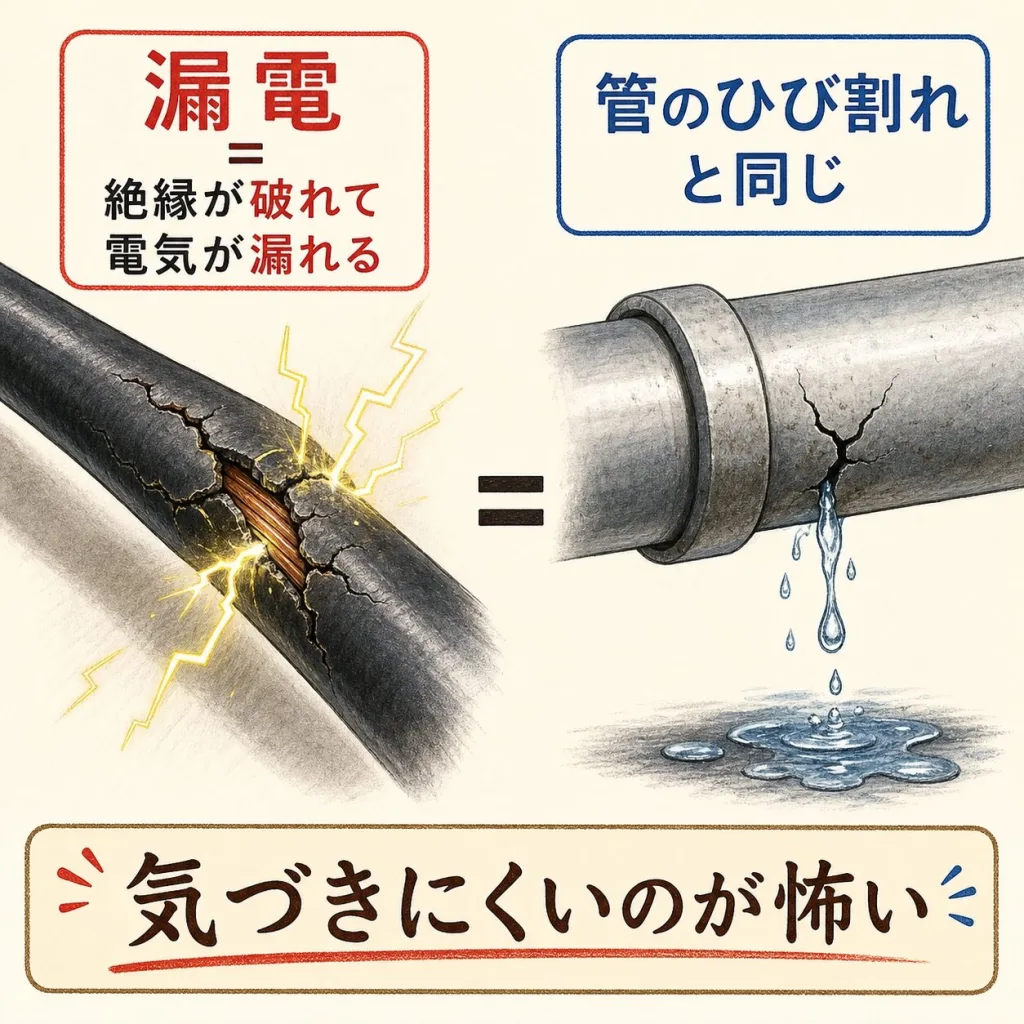

漏電＝電気が「外へ漏れる」

漏電とは、電気が本来通るべき道（配線）から外へ漏れ出してしまうことです。

電気の通り道は、ふつう「絶縁（ぜつえん）」という保護でしっかり覆われています。ところが、配線の劣化や水濡れでこの保護が破れると、電気が外へ漏れ出してしまうのです。水道管のひび割れと同じイメージですね。

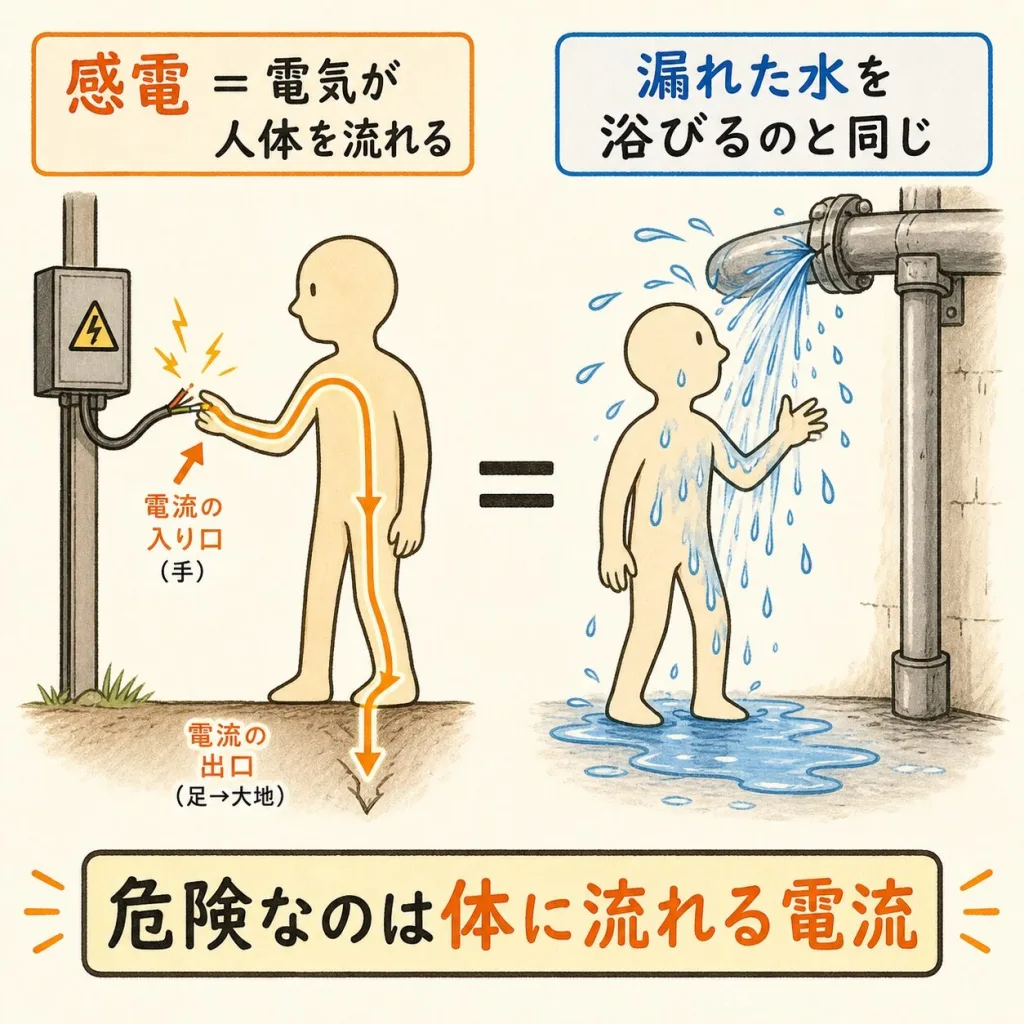

感電＝電気が「人体に流れる」

感電とは、電気が人の体を通って流れることです。漏れた電気や、むき出しの配線に人が触れたときに起こります。

水道管のひび割れから漏れた水を、人が浴びてしまう――それが感電です。漏電が原因になって感電が起こる、という関係があります。

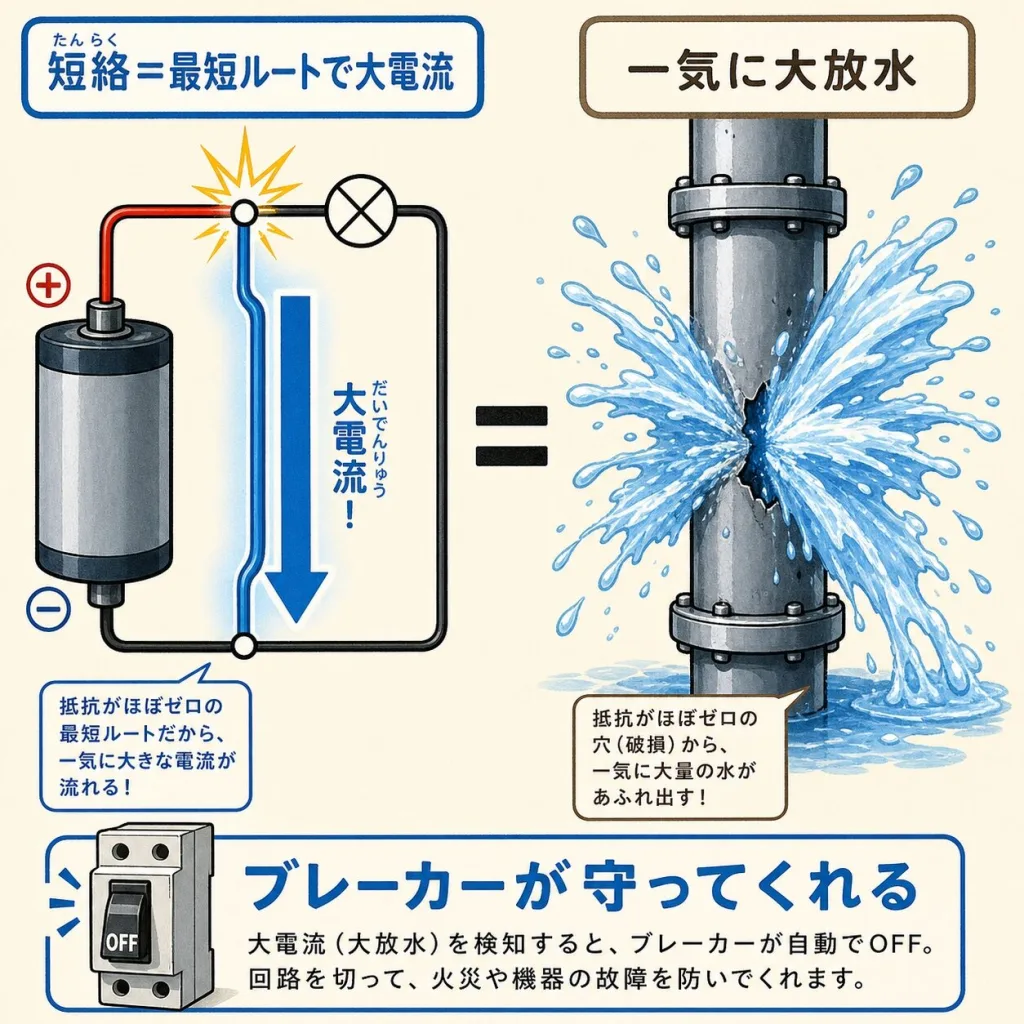

短絡（ショート）＝「最短ルートで大電流」

短絡（ショート）とは、電気の通り道のプラスとマイナスが直接つながってしまい、最短ルートで大量の電気が流れることです。

本来、電気は電球やモーターなどを通って、ぐるっと一周します。ところが何かのはずみでプラスとマイナスが直接つながると、抵抗のない近道を通って、とんでもない量の電気が一気に流れます。水道でいえば、太い管で一気に大量放水される状態です。

コンセントに金属を差し込んでバチッと火花が散る、あれも短絡の一種です。とても危険なので、絶対にやってはいけません。

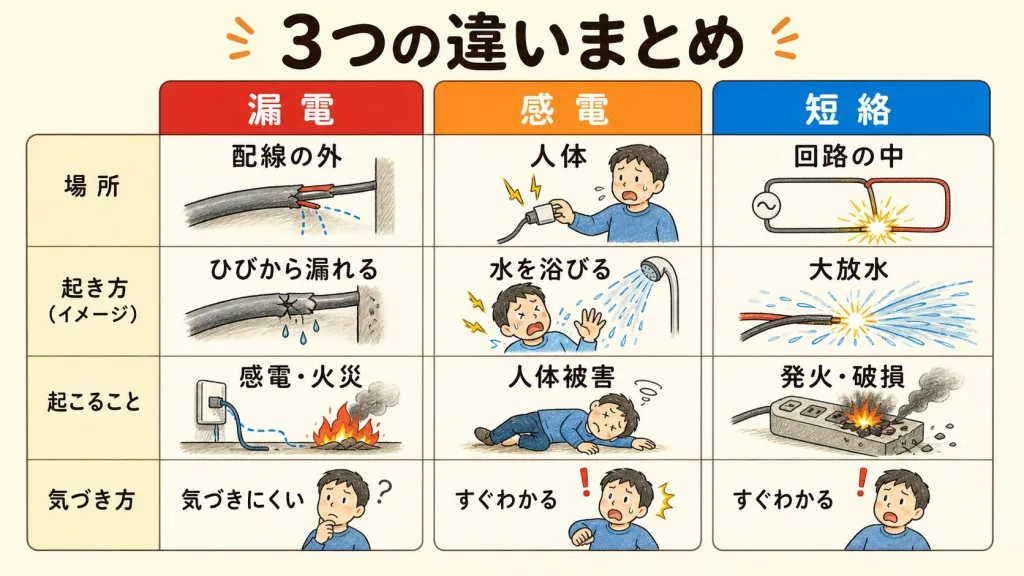

3つの現象を「家の中」で整理する

3つの現象が、家のどこで・どう起きるのかを表にまとめました。違いがひと目でわかります。

項目	漏電	感電	短絡
起きる場所	配線の外	人体	回路の中
水道のたとえ	ひびから漏れる	水を浴びる	一気に大放水
主な危険	感電・火災	人体被害	発火・機器破損
気づきやすさ	気づきにくい	すぐわかる	すぐわかる

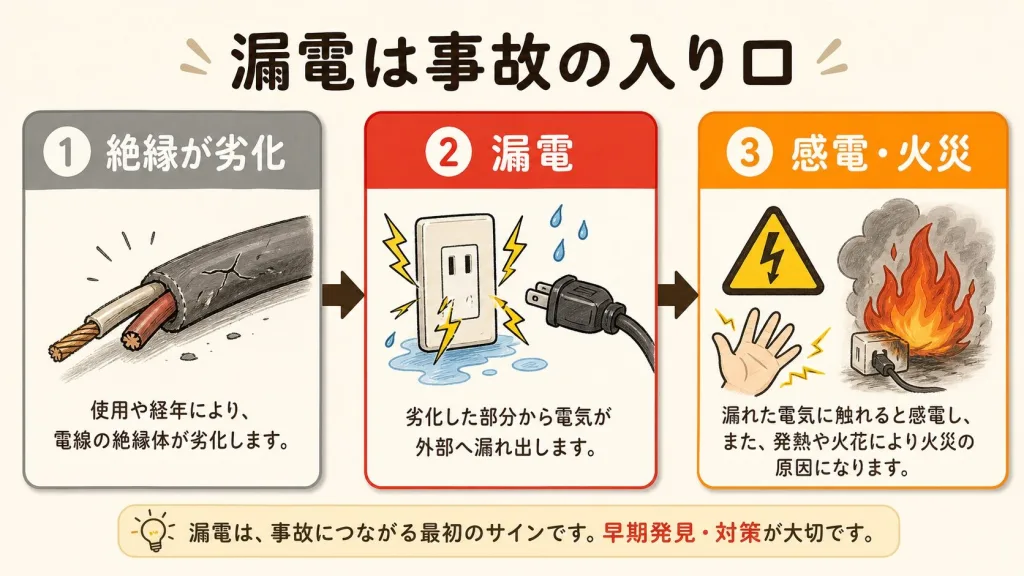

3つはつながっている｜事故の連鎖

実はこの3つ、バラバラの現象ではなく、連鎖して起こることがあります。特に怖いのが、漏電から感電・火災へとつながるパターンです。

このように、漏電は「事故の入り口」になりやすいのです。だからこそ、漏電を早く見つけて止める仕組みが、家には備わっています。それが次に説明する「ブレーカー」です。

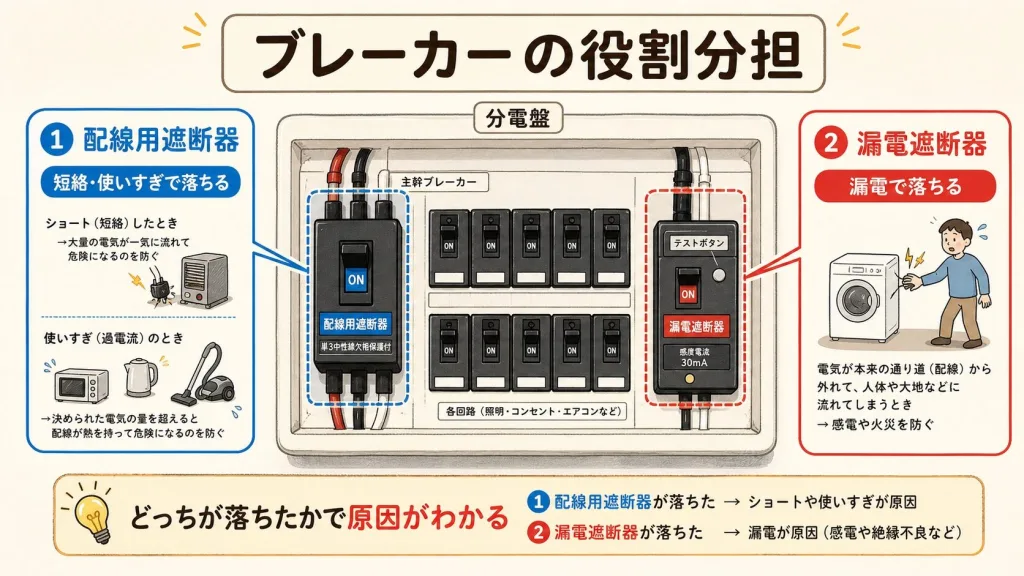

ブレーカーはどれを守ってくれる？

家の分電盤には、種類の違うブレーカーが入っています。それぞれ、守ってくれる相手が違います。

つまり、家には「短絡や使いすぎを止めるブレーカー」と「漏電を止めるブレーカー」の2種類が用意されているのです。どちらが落ちたかで、原因がわかります。

漏電と地絡の違い、漏電遮断器が漏電を見つける仕組み

漏電と地絡は何が違う？

電気の専門家は、漏電のうち、電気が大地（地面や、アースにつながった金属の外箱など）へ流れ出るものを「地絡（ちらく）」と呼びます。家庭の電気は、柱上変圧器のところで片方の線が大地につながっているので、配線の外へ漏れた電気の多くは大地を通って変圧器へ戻ります。つまり、家で起きる漏電の多くは地絡でもあります。

漏電遮断器は「行きと帰りの差」を見ている

漏電がなければ、電気製品へ「行く電流」と「帰ってくる電流」は同じ大きさです。漏電遮断器は、この2つを同時に測り、帰ってくる電流が行った電流より少ない（どこかへ漏れている）ことを見つけると、電気を止めます。

そのため、漏電遮断器にも防げない感電があります。たとえば、床から絶縁された状態で、行きの線と帰りの線の両方に同時に触れると、電流は体を通っても行きと帰りの差が出ないので、漏電遮断器は働きません。漏電遮断器があっても、むき出しの電線やコンセントの中には触れないことが基本です。

あわせて読みたい

漏電遮断器と配線用遮断器の違い｜なぜ2種類あるのか

漏電遮断器と配線用遮断器はそれぞれ何を見て電気を止めるのか、2種類ある理由を解説しています。

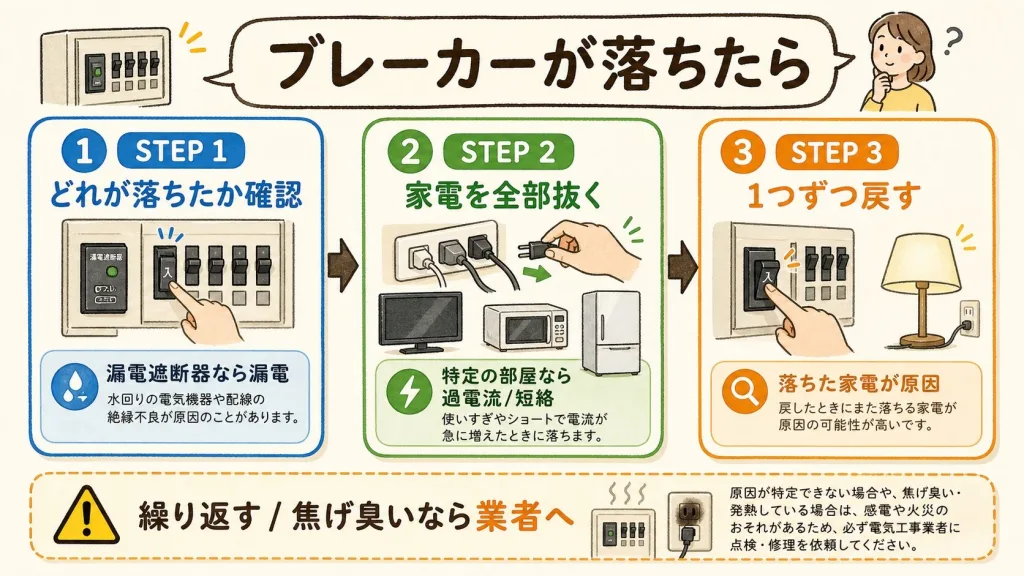

ブレーカーが落ちた！原因の見分け方

実際にブレーカーが落ちたとき、原因をどう見分ければいいのでしょうか。分電盤を見ながら確認できる手順を紹介します。

つまずき注意！「ショート＝壊れる」だけじゃない

意外かもしれませんが、短絡は本来ブレーカーが守ってくれる現象です。大電流が流れると、ブレーカーが瞬時に電気を止めてくれます。もちろん危険ですが、安全装置が働く前提があります。

むしろ怖いのは漏電です。漏電は少しずつ進行し、気づかないうちに感電や火災につながります。「派手に火花が散る短絡」より、「静かに進行する漏電」のほうが、見逃しやすいぶん危険な場合があるのです。

よくある質問

まとめ：起きる場所で見分ける

3つの違いがわかると、ブレーカーが落ちても落ち着いて対応できます。電気の安全について、さらに知識を深めていきましょう。
