- 「差動はノイズに強い」と暗記しているが、なぜ強いのか理由を説明できない
- CMRRという言葉が出てくるが、意味がいまいち腹落ちしていない
- 「ノイズが消える」と聞くけど、本当に消えるのか・どう消えるのか想像できない
- 差動がノイズに強い理由を、引き算の図解で完全に説明できるようになる
- コモンモードノイズ（同相ノイズ）の正体
- CMRR（同相信号除去比）の意味と、dB計算の具体例
差動信号がノイズに強い理由は、ノイズが「2本の線に同じように乗る」性質を逆手に取って、受信側が2本の差（引き算）だけを読むからです。2本に共通して乗ったノイズ（コモンモードノイズ：同相ノイズ）は、引き算でぴたりと打ち消されます。この「共通ノイズを消す能力」を数値で表したものがCMRR（同相信号除去比）で、大きいほどノイズに強いことを意味します。
目次
ノイズはどこから乗るのか｜2本に同じく乗る＝コモンモード
差動がノイズに強い理由を知る前に、まず「ノイズがどう乗るか」を理解する必要があります。結論から言うと、差動の2本の線には、ノイズが「ほぼ同じように」乗ります。

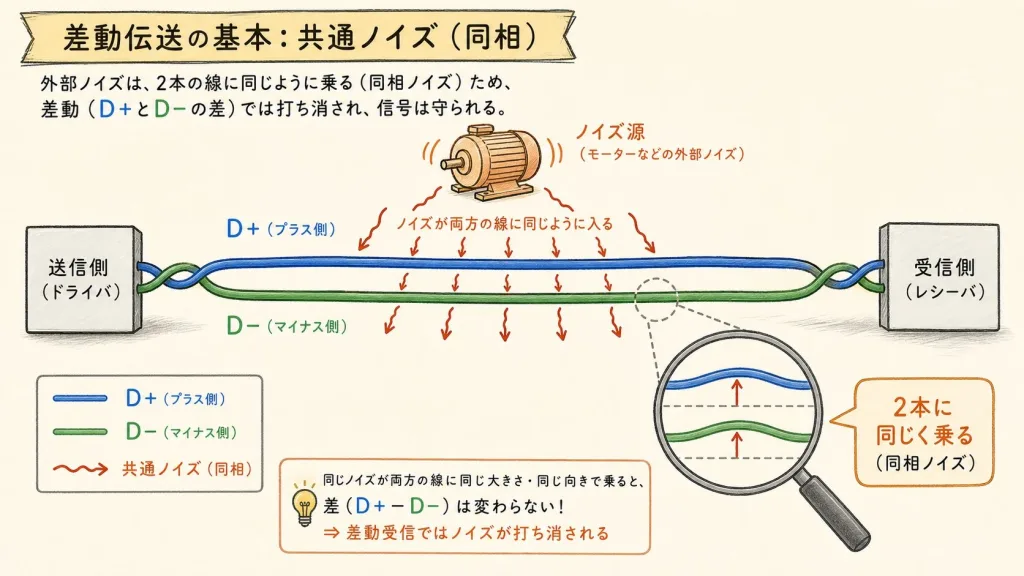

差動の配線は、2本がぴったり寄り添って走っています。だから外から飛んでくるノイズ（モーターや電源などが出す電気的な雑音）は、近くを通る2本を「いっしょに」揺さぶります。片方だけでなく、両方が同じだけ持ち上げられるのです。
2人並んで歩いていると、急に降ってきた雨は2人とも同じように濡らしますよね。1人だけ濡れて1人だけ乾いている、ということは起きません。ノイズも同じで、寄り添った2本を「平等に」濡らすのです。
この「2本に共通して、同じ向き・同じ大きさで乗るノイズ」を、コモンモードノイズ（同相ノイズ）と呼びます。「同相（どうそう）」とは「位相がそろっている＝同じタイミングで同じ動きをする」という意味です。
つまり、差動の弱点に見える「2本に乗るノイズ」が、じつは差動の最大の武器になります。なぜなら、2本に同じものが乗っているなら、引き算で消せるからです。差動とは何かの全体像は、差動ドライバとは？シングルエンドとの違いでも整理しています。
引き算するとノイズだけ消える仕組み
いよいよ核心です。「2本の差を読む」と、なぜ信号は残ってノイズだけ消えるのか。これは簡単な引き算で完全に説明できます。

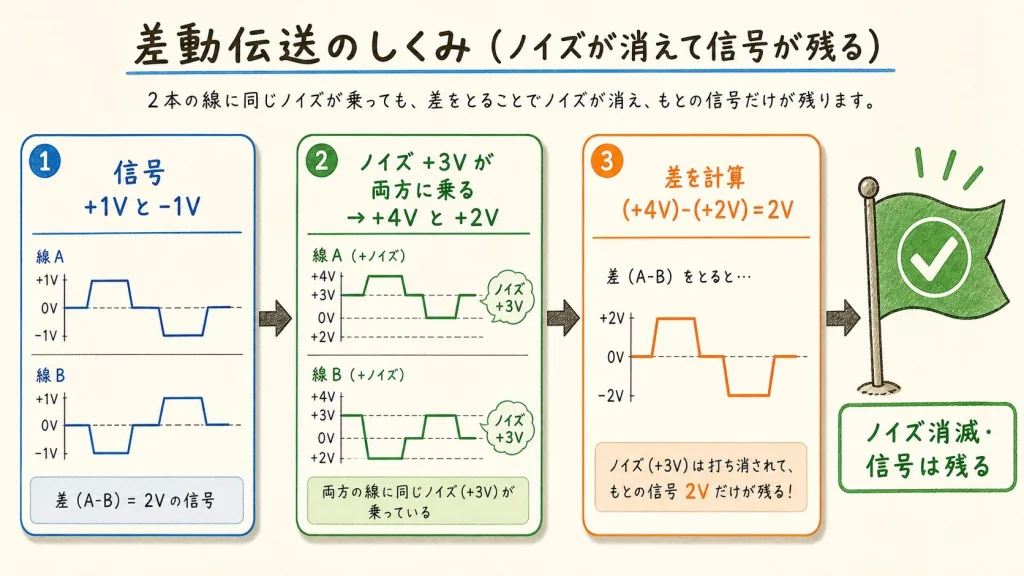

差動では、2本の線（プラス側とマイナス側）に、向きが逆の信号を乗せます。たとえばプラス側が+1V、マイナス側が−1Vだとします。受信側はこの2本の「差」を計算します。
ノイズがない場合の引き算
差を計算します。（プラス側）−（マイナス側）＝（+1V）−（−1V）＝ 2V。マイナスを引くのでプラスになり、信号は2Vとしてしっかり残ります。
ノイズが乗った場合の引き算
ここで2本そろって+3Vのノイズが乗ったとします。プラス側は +1V＋3V＝+4V、マイナス側は −1V＋3V＝+2V になります。この2本の差を計算します。
（+4V）−（+2V）＝ 2V。なんと、ノイズが乗っていない場合とまったく同じ2Vになりました。両方に乗った+3Vのノイズが、引き算できれいに消えたのです。
信号は2本で「逆向き」なので、引き算すると差が2倍になって強く残ります。一方ノイズは2本で「同じ向き」なので、引き算するとゼロになって消えます。逆向きは残り、同じ向きは消える——これが差動の正体です。
つまり「信号は引き算で生き残り、ノイズは引き算で帳消しになる」。これが、差動がノイズに強い本当の理由です。
身近なたとえで完全理解｜2人の証言の「差」で真実を知る

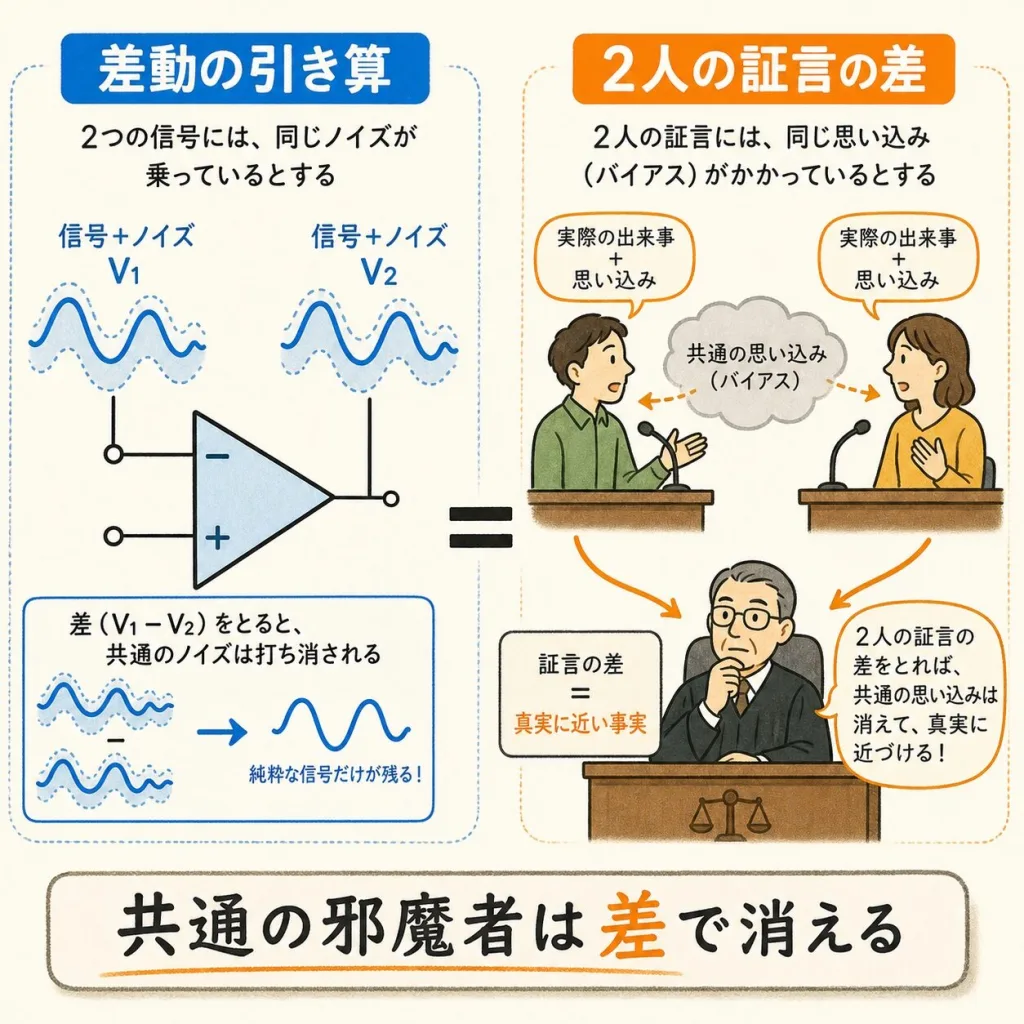

引き算でノイズが消える話を、もっと直感的にイメージしてみましょう。差動は「2人の証言の差を取る」ことに似ています。
ある出来事を、いつも「3割多めに話す人」と「3割少なめに話す人」の2人に証言してもらうとします。2人の証言は逆向きにズレますが、もし2人とも同じウソ（たとえば「全員に+10点甘くつける」）の影響を受けても、2人の証言の差を取れば、その共通のウソは消えて、本当の差だけが浮かび上がります。
大事なのは「2人が同じ影響を受けていること」。もし片方だけが別のウソをついたら、差を取っても消えません。これは差動でも同じで、2本に「同じ」ノイズが乗っているからこそ、引き算で消えるのです。
つまり差動とは、「共通の邪魔者は差で消し、本当の違いだけを取り出す」仕組み、ということです。
CMRRとは？同相信号除去比の意味と計算例

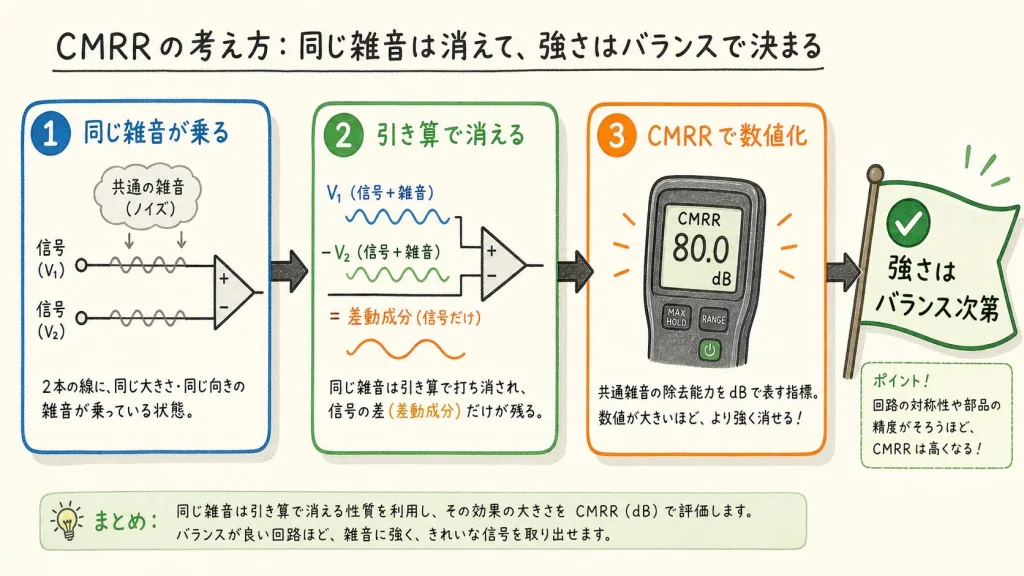

ここまでで「ノイズが引き算で消える」とわかりました。では、その「消す能力」はどれくらい高いのか。それを数値で表すのがCMRR（同相信号除去比）です。
CMRRとは、Common Mode Rejection Ratioの略で、日本語では「同相信号除去比」。かんたんに言えば「ほしい信号をどれだけ増幅するか」を「共通ノイズをどれだけ増幅してしまうか」で割った比です。比が大きいほど、ノイズを消す力が強い、ということです。
CMRR ＝ 差動利得（ほしい信号の増幅率）÷ 同相利得（共通ノイズの増幅率）
数字を入れて計算してみる

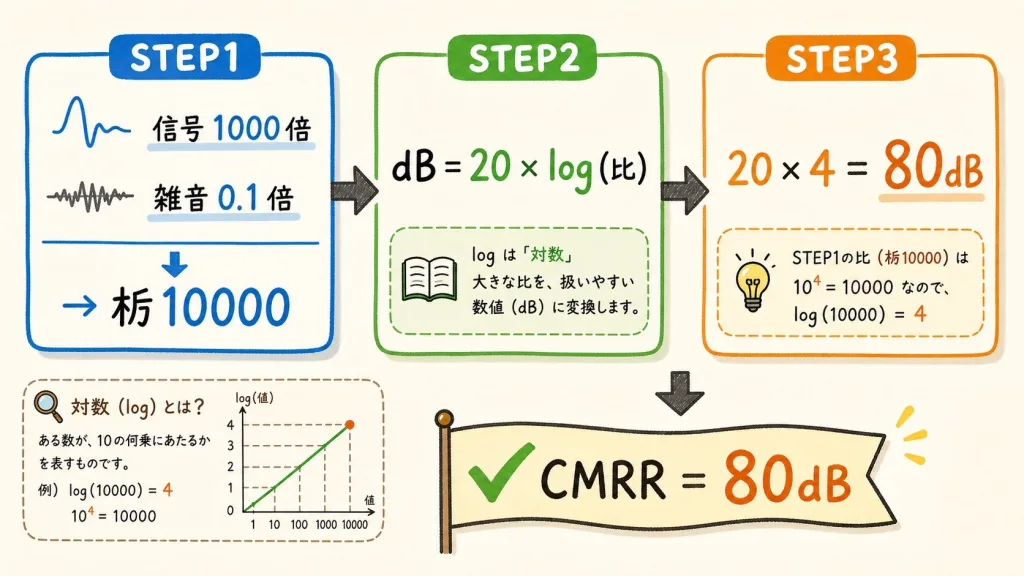

ほしい信号を1000倍に増幅し、共通ノイズはうっかり0.1倍してしまう回路があるとします。まず比を出します。1000 ÷ 0.1 ＝ 10000。つまりノイズを信号の1万分の1まで抑えられる、ということです。
この比は、ふつう「dB（デシベル）」という単位で表します。dBは大きな比を扱いやすくするための表し方で、式は CMRR[dB]＝20×log₁₀(比) です。log₁₀（じゅうのたいすう）は「10を何回かけたらその数になるか」を表す道具だと思ってください。
10000 は 10を4回かけた数なので、log₁₀(10000)＝4。これを式に入れます。20×4＝80。つまりこの回路のCMRRは80dB、ということです。
dBは20上がるごとに比が10倍になります。つまり60dBは1000倍、80dBは1万倍、100dBは10万倍。数字が大きいほどケタ違いにノイズに強い、と覚えておけば十分です（具体値は回路や部品で異なります）。
現実は完全には消えない｜CMRRが有限になる理由
「引き算でノイズはゼロになる」と説明しましたが、これは理想の話です。現実のCMRRは無限大にはならず、必ず有限の値で止まります。なぜでしょうか。

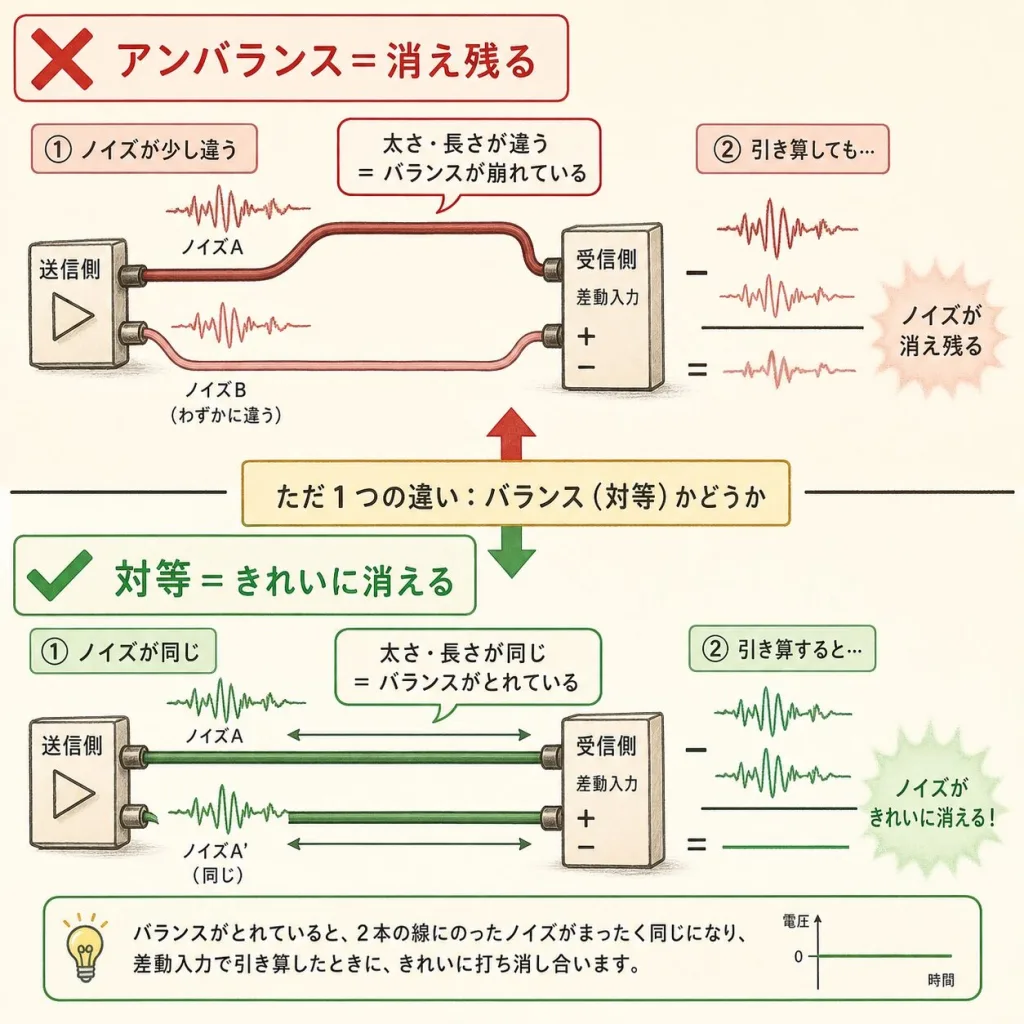

理由は「2本が完全には対等でない」からです。引き算でノイズが消えるのは、2本にまったく同じノイズが乗っているときだけ。ところが現実の配線や回路には、わずかな差（アンバランス）があります。
⚠️ インピーダンスのアンバランス
- 2本の線の抵抗や特性がわずかに違う
- すると乗るノイズの大きさも微妙にズレる
- 差を取っても完全には消えない
⚠️ スキュー（到達タイミングのズレ）
- 2本の長さが違うと信号の届く時間がズレる
- 同じノイズでも「同じ瞬間」に乗らない
- 引き算のタイミングが合わず消し残る
「差動にすれば配線は適当でいい」と考えるのは危険です。差動の強さは「2本が対等であること」が前提。だから2本はペアでツイストし、長さをそろえ、できるだけ同じ環境で配線する必要があります。バランスが崩れると、せっかくのCMRRが下がってしまいます。
つまり差動は魔法ではなく、「2本をどれだけ対等に保てるか」で性能が決まる仕組み。配線設計の丁寧さが、そのままノイズ耐性に直結する、ということです。
この知識が実務で活きるところ

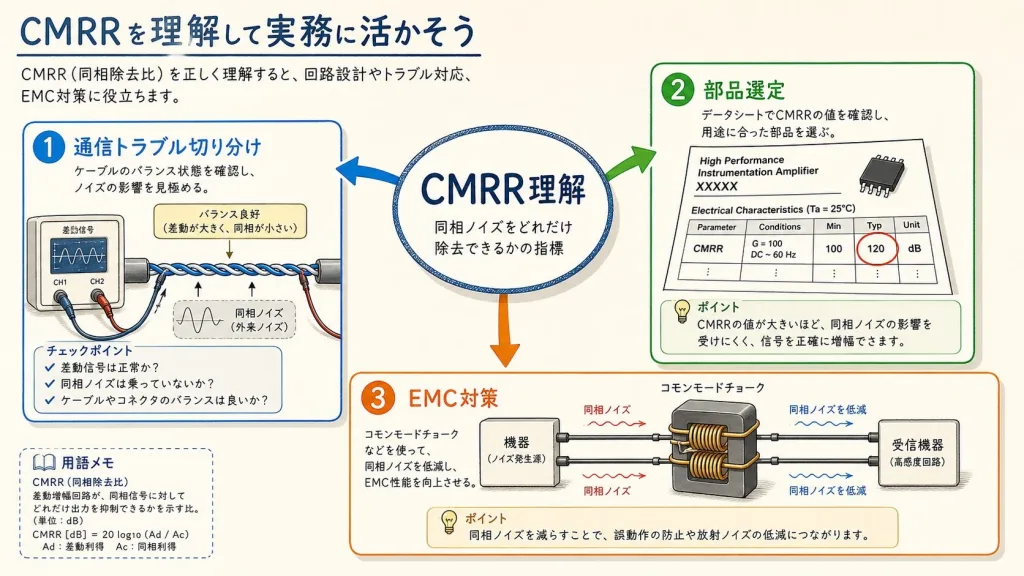

CMRRやコモンモードの理解は、机上の知識ではなく、現場のトラブル解決に直結します。代表的な活きどころを見てみましょう。
通信が不安定なとき。「差動なのにノイズで化ける」場合、まず疑うのは2本のバランス。配線が離れていないか、長さがそろっているかを確認します。
部品を選ぶとき。レシーバICのデータシートに載るCMRR[dB]を見れば、どれだけノイズに強いかを数値で比較できます。大きいほど安心です。
EMC対策のとき。それでも残るコモンモードノイズには、コモンモードチョークコイル（共通ノイズだけを抑える部品）を追加する、という打ち手につながります。
つまり「なぜ差動が強いか」を言語化できると、トラブルの原因を論理的に切り分けられるようになる、ということです。
よくある間違い・つまずきポイント
差動とCMRRを学ぶとき、多くの人が引っかかる勘違いを整理しておきましょう。先に知っておくと、理解がぐっと安定します。
❌ 勘違い
- 差動なら全部のノイズが消える
- CMRRは大きければ配線はどうでもいい
- dBが2倍なら性能も2倍
✅ 正しい理解
- 消えるのは2本共通のノイズだけ
- 配線のバランスがCMRRを左右する
- dBは20上がるごとに比が10倍

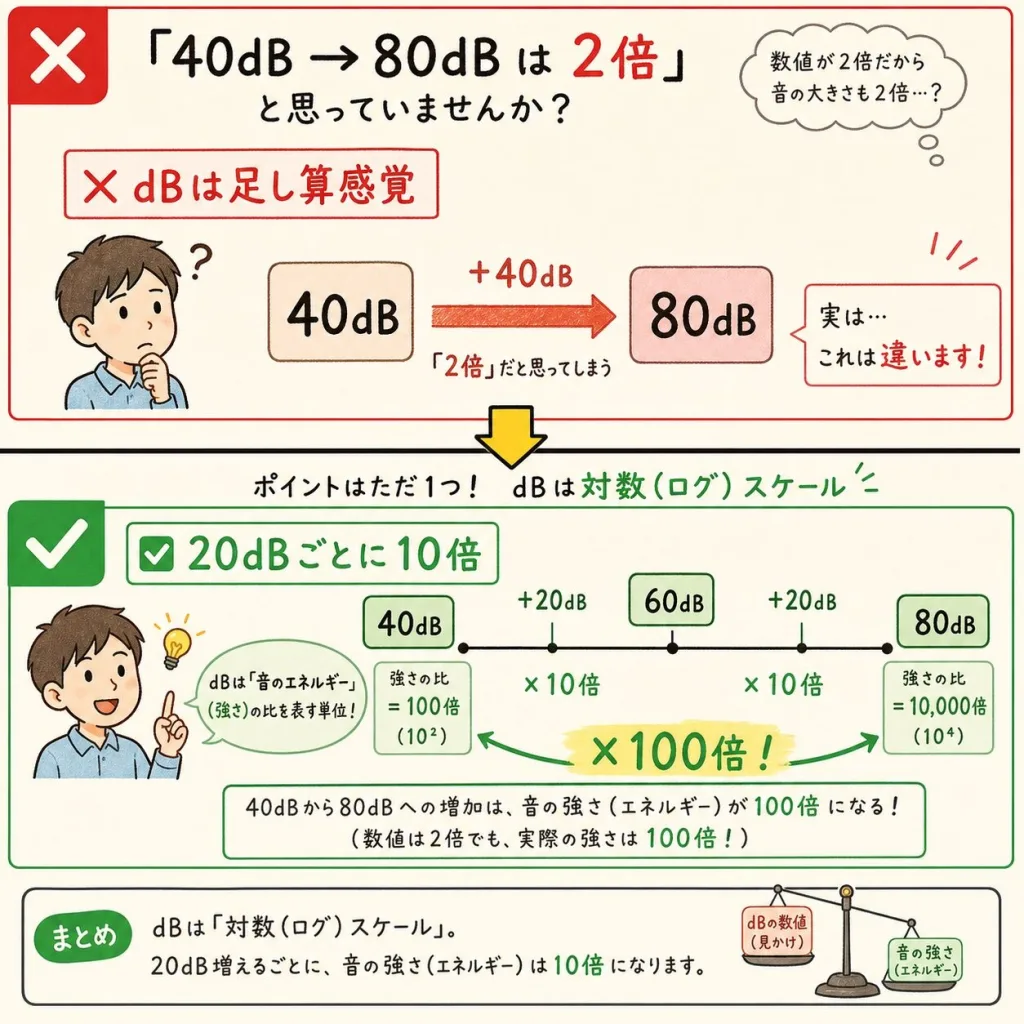

とくに「dBが2倍なら性能も2倍」は要注意です。dBは対数（かけ算をたし算に直す道具）なので、40dBと80dBでは性能差は2倍ではなく、なんと100倍（10000倍÷100倍）もあります。
dBの数字は「足し算の感覚」で見てはいけません。20増えるたびに実力が10倍になる、というケタの世界です。データシートでCMRRを比べるときは、この感覚を忘れないようにしましょう。
つまり、差動の強さは「条件つき」で、その条件を理解してこそ正しく使える、ということです。
よくある質問（FAQ）
まとめ｜差動の強さは「引き算」と「バランス」で決まる
- ノイズは寄り添った2本に「同じく」乗る（＝コモンモードノイズ）
- 信号は逆向きなので引き算で残り、ノイズは同じ向きなので引き算で消える
- 消す能力を数値化したのがCMRR（差動利得÷同相利得）
- dBは20上がるごとに比が10倍。80dBで1万倍ノイズに強い
- 現実のCMRRは配線のアンバランスやスキューで有限になる
- だから2本はツイストし、長さをそろえてバランスを保つことが重要
これで「差動はなぜノイズに強いのか」を、引き算とCMRRで人に説明できるようになりました。次は、差動の全体像を整理した入門記事に戻って知識をつなげるか、実際の配線でノイズを抑えるテクニックへ進むのがおすすめです。下の関連記事からどうぞ。
自動車部品メーカーで電気設計・品質保証に携わってきた経験をもとに執筆しています。むずかしい専門用語をできるだけ使わず、はじめて電気を学ぶ人がつまずかないように、図とたとえで説明することを大切にしています。
