扇風機の羽根が回る。洗濯機のドラムが回る。エアコンの室外機がブンブン唸る。これらはすべてモーター（電動機）の仕事です。
実は、あなたの家には数十個ものモーターが隠れています。冷蔵庫、掃除機、ドライヤー、電動歯ブラシ、パソコンのファン…。「回るもの」がある家電には、ほぼ確実にモーターが入っています。
でも、「なぜ電気を流すと回るの？」と聞かれると、答えられる人は少ないのではないでしょうか。この記事では、モーターが回る原理を「磁石の力」から順番に、図解でとことんやさしく解説します。
目次
モーターが回る「たった1つの原理」｜磁石の中で電流を流すと「力」が生まれる
モーターの原理は、たったひと言で説明できます。
磁石の間に置いた導線に電流を流すと、導線が「力」を受けて動く
これだけです。磁石＋電流＝力。この力のことを「電磁力（でんじりょく）」と呼びます。モーターとは、この電磁力を使って「回転運動」を生み出す装置なんです。

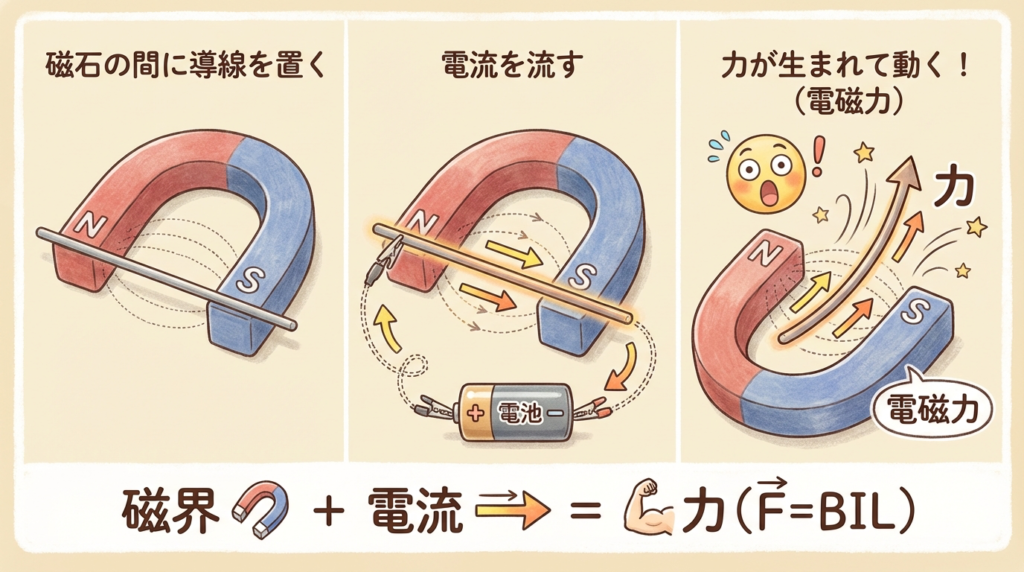

🧲 ステップ① 磁石の間に導線を置く
まず、N極とS極の間に1本の導線（針金）を置きます。この段階では何も起きません。ただの棒と磁石です。
⚡ ステップ② 導線に電流を流す
ここで電池を繋いで電流を流すと、不思議なことが起きます。導線が「ブンッ」と横に動くのです。誰も触っていないのに、目に見えない力が導線を押します。
これが電磁力です。「磁界（磁石が作る力の場）」と「電流」が直角に交わるとき、両方に垂直な方向に力が発生する。この法則を発見したのがフレミングさんで、力の方向を簡単に判定できる「フレミングの左手の法則」が生まれました。

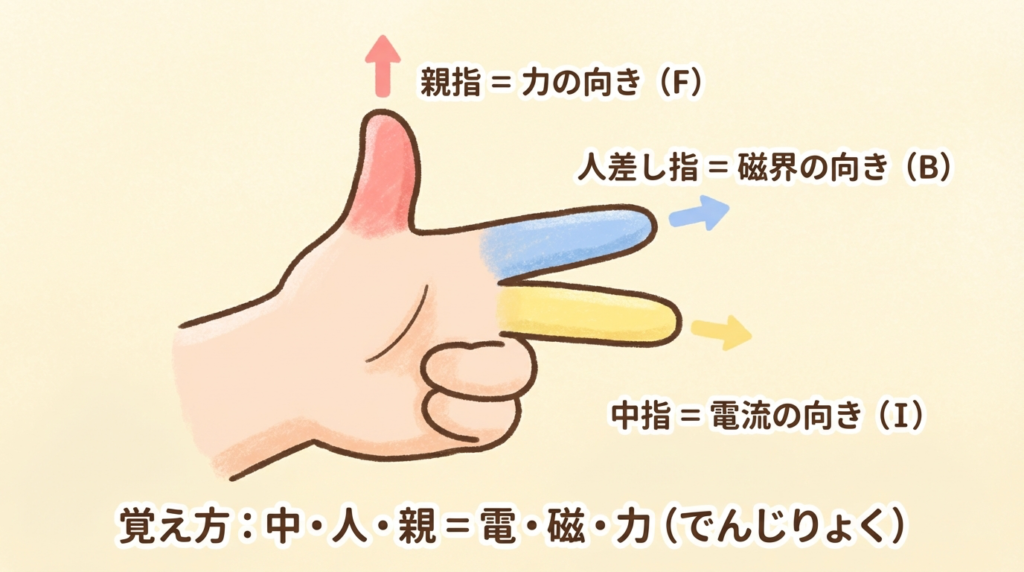

左手を開いて、3本の指をそれぞれ直角に向けてください。
覚え方：「電・磁・力」＝「中・人・親」。中指から順に「でんじりょく」と唱えながら指を向ければ、力の方向がわかります。
モーターの正体は「磁石の間で電流を流して、導線に力を与えて回す装置」。これがすべての出発点です。磁石の強さや電流の大きさを変えれば、力の強さ（トルク）も変わります。
ポチップ
なぜ「回り続ける」のか？｜整流子という天才的な仕掛け
ここまでの説明で、「磁石の中で電流を流すと力が生まれて導線が動く」ことはわかりました。でも、1つ大きな問題があります。
コイル（導線をぐるぐる巻いたもの）が半回転すると、上下がひっくり返ります。すると電流の向きは同じなのに、磁界に対するコイルの位置が逆になるため、力の向きも逆になってしまう。コイルは行ったり来たりして、回り続けられないのです。
この問題を解決するのが「整流子（せいりゅうし）」という部品です。

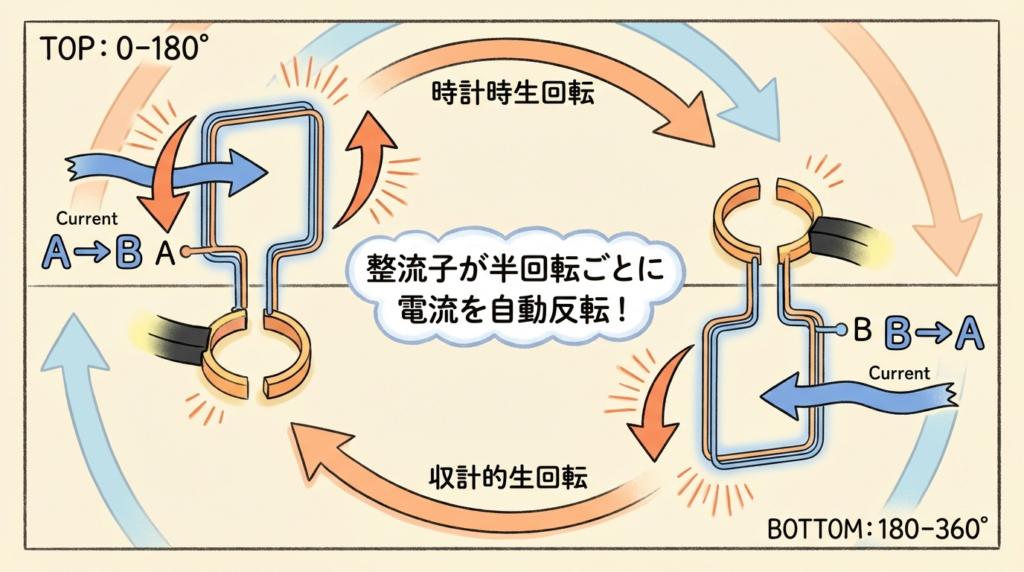

🔄 整流子の仕組み｜半回転ごとに電流を「反転」させる
整流子は「半分に割れた金属のリング」のような形をしています。コイルが半回転するたびに、電流の接触面がパチッと切り替わり、コイルに流れる電流の向きが自動的に反転します。
電流の向きが反転すれば、力の向きも反転する。結果として、コイルは常に同じ方向に回り続けることができるのです。
電流はA→B方向に流れる。フレミングの左手の法則により、コイルは時計回りに力を受ける。
整流子が「パチッ」と接触面を切り替え。電流の向きがB→Aに反転！
コイルの上下は逆だが、電流も逆なので、力の方向はそのまま時計回り。回り続ける！
ブランコを想像してください。前に揺れたら背中を押し、後ろに戻ってきたらまた背中を押す。もし前に揺れたときに「前から押し返して」しまったら止まりますよね。整流子は、「常に正しいタイミングで背中を押す」ための自動切替スイッチなのです。
🏗️ 直流モーターの構造まとめ
ここまでの話を、直流モーターの構造としてまとめましょう。モーターはたった4つの部品でできています。
| 部品名 | 役割 | たとえ話 |
|---|---|---|
| 🧲 永久磁石 （ステーター） |
磁界をつくる。動かない（固定子）。 | 舞台の壁 |
| 🔄 コイル （ローター） |
電流が流れ、力を受けて回転する（回転子）。 | 舞台上のダンサー |
| 🔀 整流子 | 半回転ごとに電流の向きを自動で反転。 | 「背中を押す」タイミング調整役 |
| 🖌️ ブラシ | 整流子に電流を送る接点。カーボン製。 | 電気のバトンを渡すランナー |
モーターが回る仕組みを4ステップで総整理
ここまでの内容を、直流モーターが回転する流れとして4ステップにまとめます。
磁界をつくる
電流を流す
コイルが動く
→ 回り続ける！
STEP 3とSTEP 4が半回転ごとに繰り返されることで、コイルはずっと同じ方向に回転し続けます。これが直流モーターの全メカニズムです。
「磁界」って何？｜モーターの力の源を理解する
モーターの原理で「磁界」という言葉が何度も出てきました。ここで少しだけ深掘りしましょう。
磁界とは、磁石の力が届く空間のことです。目には見えませんが、磁石の周りには「力の場」が広がっています。砂鉄を磁石の周りに撒くと、模様ができますよね。あれが「磁界の形」を可視化したものです。
磁界（H）
磁石が作る「力の場」そのもの。
「どれくらいの強さで力を及ぼすか」を表す。
磁束密度（B）
磁力線の「密集度」。
Bが大きい＝磁力が強い＝モーターの力も強い。
モーターの力（電磁力）はF = BILで計算できます。Bは磁束密度、Iは電流、Lは導線の長さ。つまり、磁石が強いほど・電流が大きいほど・コイルが長いほど、モーターの力は強くなります。
F = B × I × L
F：力（ニュートン[N]） B：磁束密度（テスラ[T]） I：電流（アンペア[A]） L：導線の長さ（メートル[m]）
洗濯機・エアコンのモーター｜「交流モーター」はなぜ整流子がいらないのか？
ここまで解説した「整流子つきモーター」は直流モーター（DCモーター）です。乾電池やバッテリーなど、直流電源で動くモーターですね。
しかし、家庭のコンセントから流れているのは交流（AC）。プラスとマイナスが1秒間に50回（東日本）〜60回（西日本）入れ替わる電気です。洗濯機やエアコンの大型モーターは、この交流で動く交流モーター（ACモーター）が使われています。
「電流の向きが勝手に入れ替わるなら、整流子いらなくない？」──まさにその通りです。交流モーターは整流子を使わずに回り続ける、もっとスマートな仕組みを持っています。
🌀 交流モーターの秘密兵器＝「回転磁界」
交流モーターの中で最も広く使われているのが「誘導電動機（インダクションモーター）」です。このモーターの最大の特徴は、磁界そのものが回転すること。
たとえ話で説明しましょう。

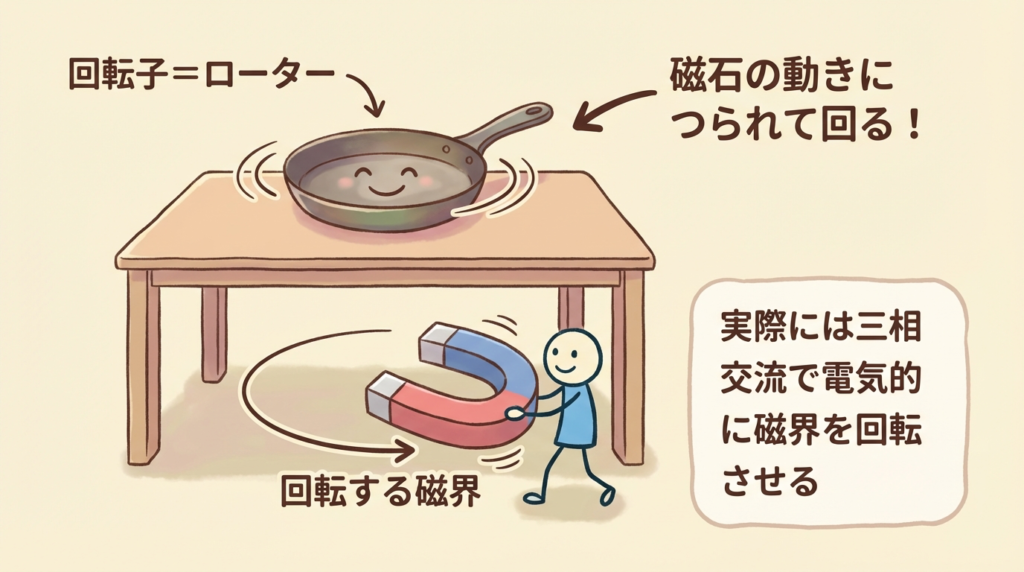

テーブルの上にフライパン（＝回転子）を置いて、その下から磁石をグルグル回すと想像してください。フライパンは金属なので、磁石の動きにつられて同じ方向に回り始めます。
これが誘導電動機の原理です。実際には磁石を物理的に回すのではなく、3本の電線に時間差で交流電流を流すことで、磁石が回っているのと同じ状態を電気的に作り出しています。これが「回転磁界」です。
⚡ 回転磁界が生まれる仕組み（三相交流）
家庭用ではなく工場やエアコンの室外機で使われる大型モーターには、三相交流という3本セットの電気が使われています。この3本の電流は120°ずつ位相がずれています。
3つのコイルをモーターの中に120°間隔で配置し、この三相交流を流すと、磁界の「山」がグルグルと回転するように見えます。これが回転磁界です。物理的に磁石を回さなくても、電気的に磁界を回転させられる──これが交流モーターの天才的なところです。
直流モーター：整流子で電流の向きを切り替える → コイル（ローター）自身が磁石になって回る
交流モーター：三相交流で回転磁界を作る → ローターが磁界に「つられて」回る
どちらも「磁石の力で回す」のは同じ。「磁界を回す方法」が違うだけです。
モーターの種類｜あなたの家電はどのタイプ？
モーターには大きく分けて直流モーター（DC）と交流モーター（AC）があります。それぞれの特徴と、身近な家電との対応を見てみましょう。

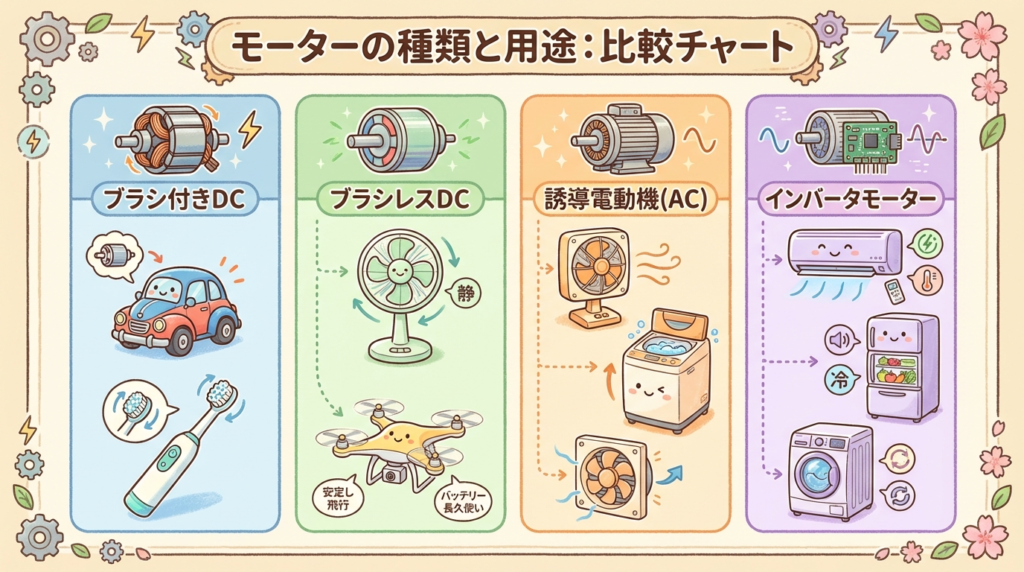

📋 モーターの種類と身近な家電の対応表
| 種類 | 電源 | 特徴 | 使われている家電 |
|---|---|---|---|
| ブラシ付き DCモーター |
直流 （電池など） |
構造がシンプル、安価。ブラシが摩耗する。 | おもちゃ、ミニ四駆、電動歯ブラシ |
| ブラシレス DCモーター |
直流 （インバータ制御） |
高効率・長寿命。細かい速度制御が可能。 | DC扇風機、ドローン、HDD |
| 誘導電動機 （ACモーター） |
交流 （コンセント） |
頑丈・安価・メンテ不要。速度制御が苦手。 | AC扇風機、洗濯機、換気扇 |
| インバータ モーター |
交流 （周波数制御） |
速度を自在に変えられる。省エネ。 | エアコン、冷蔵庫、ドラム式洗濯機 |
🌀 「DC扇風機」と「AC扇風機」の違い
最近の扇風機売り場で「DCモーター搭載」と書かれた商品を見かけませんか？ 従来のAC扇風機との違いを簡単にまとめます。
AC扇風機
✅ 価格が安い（3,000円〜）
✅ 壊れにくい
❌ 風量調整が「弱・中・強」程度
❌ 電気代がやや高い
DC扇風機
✅ 超微風〜強風まで細かく調整
✅ 省エネ（電気代は約1/3）
✅ 静音性が高い
❌ 価格がやや高い（8,000円〜）
ACモーターの回転速度は電源周波数（50Hzまたは60Hz）で決まるため、簡単には変えられません。一方、DCモーターは電圧を変えるだけで速度を自在にコントロールできます。だから「そよ風」のような超微風も出せるのです。

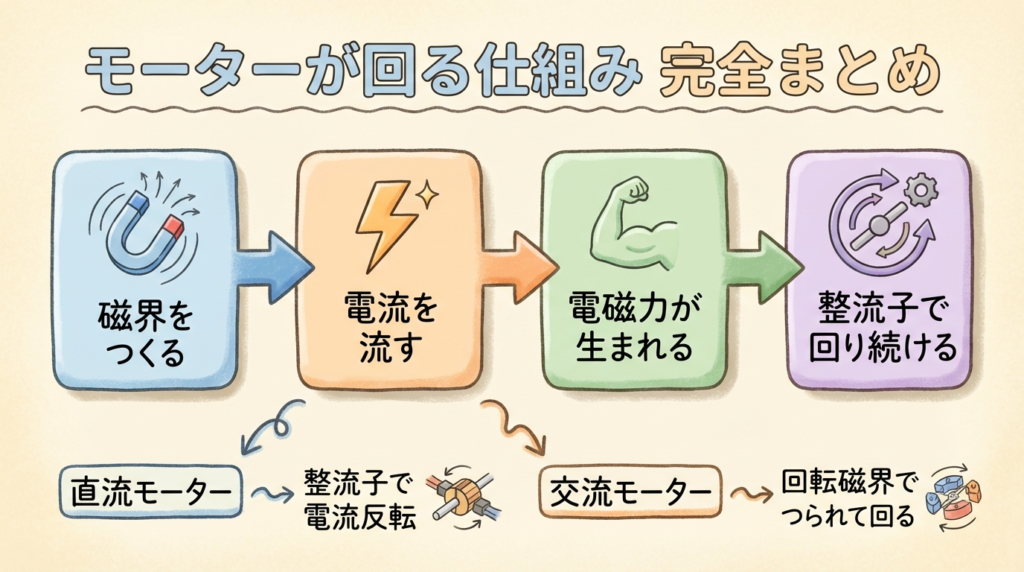

まとめ｜モーターが回る仕組みを総復習
磁界をつくる
電流を流す
コイルが回る！
- モーターの原理 ＝ 磁界の中で電流を流すと、導線に力（電磁力）が生まれる
- フレミングの左手の法則 ＝ 中指（電流）・人差し指（磁界）・親指（力）で方向を判定
- 整流子 ＝ 半回転ごとに電流を反転させ、コイルを同じ方向に回し続ける装置
- 交流モーター ＝ 三相交流で「回転磁界」を作り、ローターをつられて回す
- 電磁力の大きさ ＝ F = B × I × L（磁束密度 × 電流 × 導線の長さ）
- DC扇風機が省エネ＆静音なのは、電圧で回転速度を細かく制御できるから
モーターは「磁石」と「電流」のコンビネーションで動く、非常にシンプルな装置です。しかし、このシンプルな原理の上に、現代の洗濯機もエアコンも電気自動車も成り立っています。
「フレミングの左手の法則がなんとなくわかった」「磁界って何かイメージできた」──そう思えたなら、この記事は大成功です。もっと深く学びたくなった方は、ぜひ下の関連記事も読んでみてください。
