コイル（インダクタ）とは、導線をぐるぐる巻いた部品で、電流を流すと磁界ができ、その磁界にエネルギーをためます。電流が変わろうとすると、それを打ち消す向きの電圧が生まれる（レンツの法則）ので、コイルは「電流の変化をいやがる」部品です。そのため直流はそのまま通し、向きや大きさが変わる交流ほど通しにくくなります。変化をいやがる強さをインダクタンスといい、単位はH（ヘンリー）です。
コイルとは？導線をぐるぐる巻いただけの部品

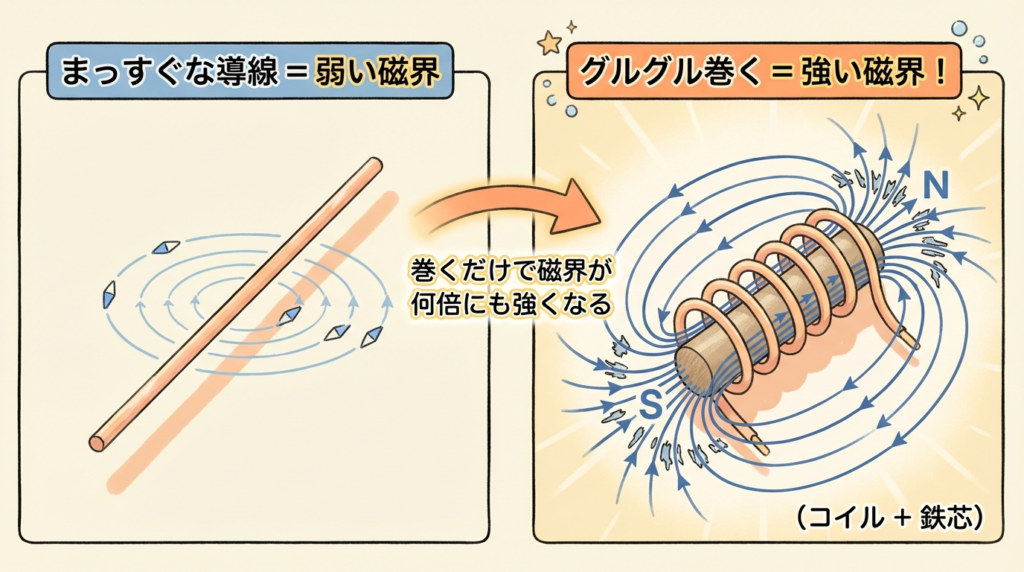

まっすぐな導線に電流を流すとまわりに弱い磁界ができ、それをぐるぐる巻くと、1巻きずつの磁界が重なって強い磁界になります。
電子回路の基本の部品は、抵抗（R）・コンデンサ（C）・コイル（L）の3つです。抵抗は電流のじゃまをし、コンデンサは電荷をためます。コイルは磁界にエネルギーをためて、電流の変化をいやがります。実際の部品では、導線の内側に鉄やフェライトの芯（コア）を入れて、磁界をさらに強くしています。

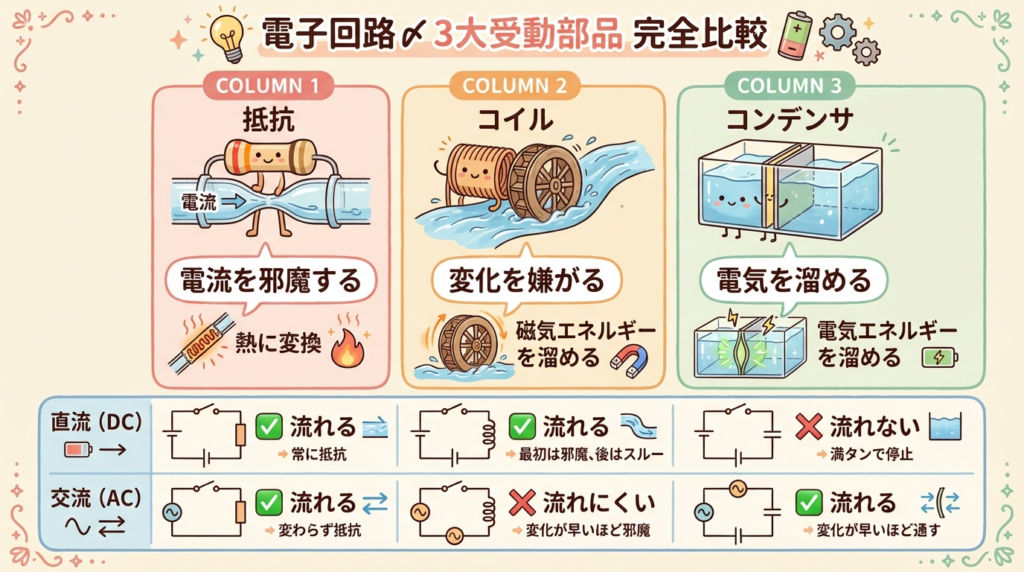

抵抗・コンデンサ・コイル、受動部品3兄弟の違い
「電流の変化をいやがる」とは？水車のたとえとレンツの法則

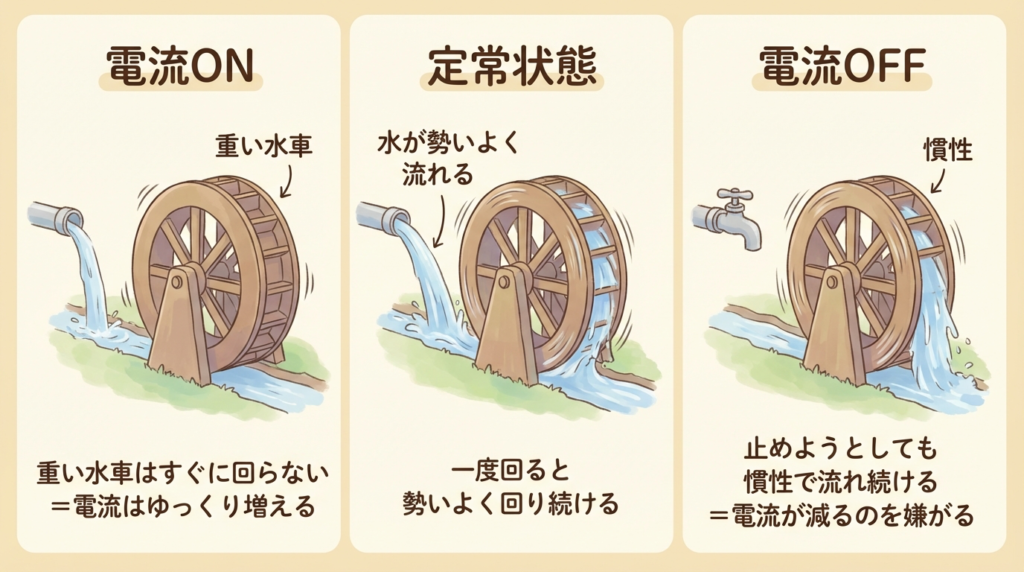

コイルは、水路に置かれた重い水車のようなものです。動き出すのも止まるのもゆっくりで、今の状態を続けようとします。
| 場面 | 水車では | コイルでは |
|---|---|---|
| 流し始め（電流ON） | 重い水車はすぐ回らず、水はゆっくりしか流れない | 「増えるな」と逆向きの電圧が出て、電流はゆっくり増える |
| 流れている間 | 回り出せば、水はすいすい流れる | 電流が一定ならただの導線。磁界にエネルギーがたまっている |
| 止めるとき（電流OFF） | 水車が勢いで回り続け、水を押し出す | 「減るな」と同じ向きの電圧が出て、電流を流し続けようとする |
レンツの法則と、誘導電流の向きの判定
インダクタンスとは？コイルの「頑固さ」を数字にしたもの
インダクタンスLは、コイルが電流の変化をどれだけいやがるかを表す値で、単位はH（ヘンリー）です。水車でいえば「重さ」にあたります。
| 大きくする方法 | 効き方 |
|---|---|
| 巻き数Nを増やす | Nの2乗で効く。2倍で4倍、3倍で9倍 |
| 鉄やフェライトの芯を入れる | 芯の比透磁率μrに比例して大きくなる |
| 断面積Sを大きくする | 比例して大きくなる |
| 長さlを短くする（同じ巻き数で） | 反比例して大きくなる |
L ＝ μ₀ μr N² S ÷ l（長いコイルの目安）
ためるエネルギー W ＝ ½ L I²
誘導性リアクタンス XL ＝ 2πfL
コイルの計算ツール
入力すると、その場で計算し直します。入力した数字は画面の中で計算するだけで、どこにも送信されません。
はじめの例（巻き数100回・直径10mm・長さ20mm・空芯）では約49μHです。比透磁率を100にすると約4.9mHと100倍に、巻き数を200回にすると4倍になります。
自己インダクタンスLの意味と計算
コイルとコンデンサは真逆の性格

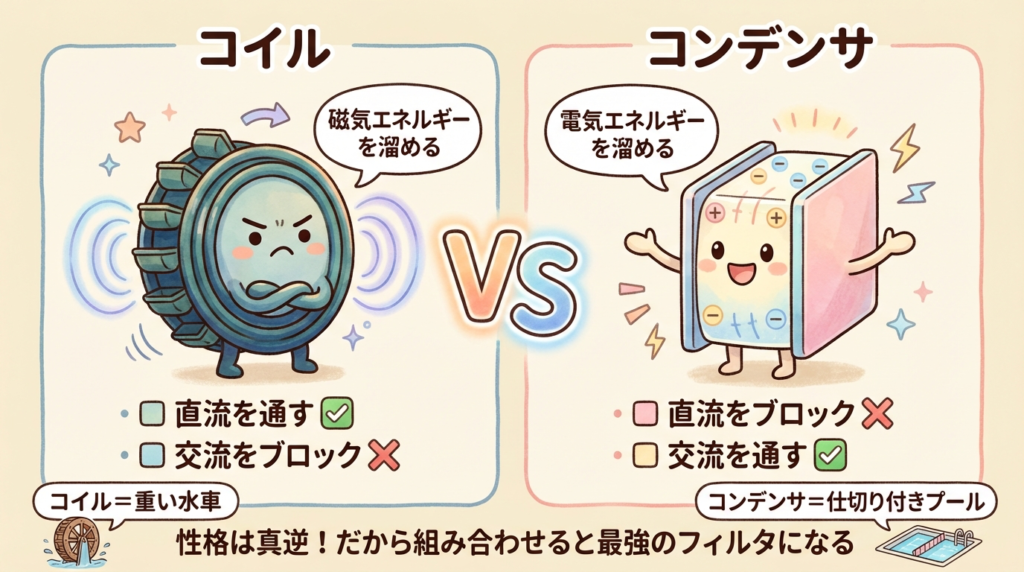

コイルは直流を通して交流をじゃまし、コンデンサは直流を止めて交流を通します。
| 比べる点 | コイル（L） | コンデンサ（C） |
|---|---|---|
| ためるもの | 磁気エネルギー（½LI²） | 電気エネルギー（½CV²） |
| いやがるもの | 電流の変化 | 電圧の変化 |
| 直流 | 通す（ただの導線） | 通さない（充電が終わると電流ゼロ） |
| 交流 | 周波数が高いほど通しにくい（XL＝2πfL） | 周波数が高いほど通しやすい（XC＝1/(2πfC)） |
| 電流と電圧のずれ | 電流が90°遅れる | 電流が90°進む |
10mHのコイルのリアクタンスは、50Hzで約3.1Ωしかありませんが、100kHzでは約6,300Ωになります。だからコイルは、電源の電流は通しながら、高い周波数のノイズだけを止める「チョークコイル」として使えます。
リアクタンスXL・XCと周波数
コイルの4つの役割｜身近な家電で何をしている？

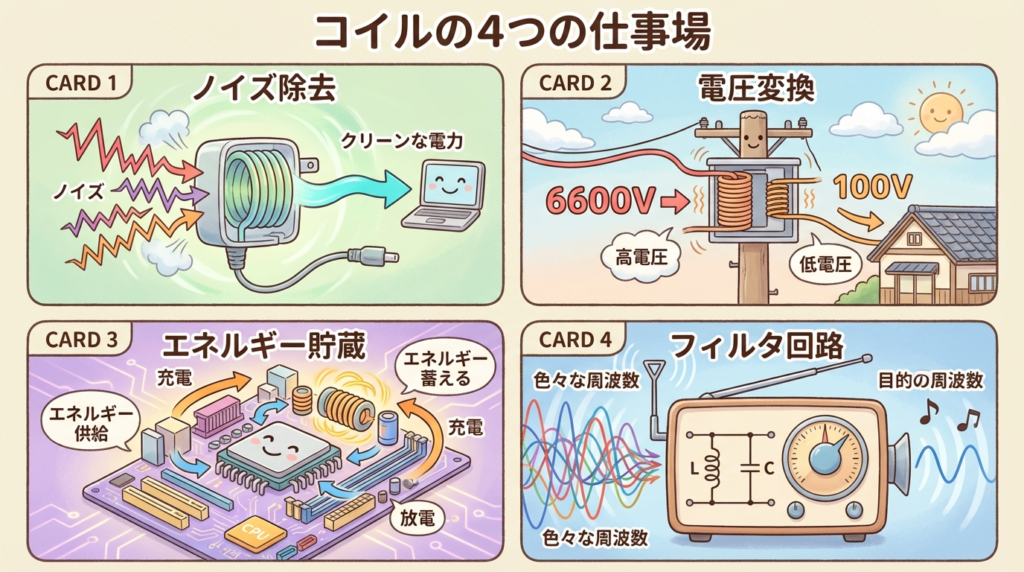

| 役割 | 使う性質 | 身近な例 |
|---|---|---|
| ① ノイズを止める（チョークコイル） | 高い周波数を通しにくい | ACアダプター、電源回路 |
| ② 電圧を変える（トランス） | 2つのコイルの電磁誘導 | 電柱の変圧器（6,600V→100V/200V） |
| ③ エネルギーを一時ためる | 磁界にためて、放す | パソコンの基板のDC-DCコンバータ |
| ④ 周波数を選ぶ（フィルタ） | コンデンサと組み合わせる | ラジオの選局 |
ほかにも、ワイヤレス充電器やIH調理器は、コイルが作る変化する磁界（電磁誘導）を使っています。
パワーインダクタ・チョークコイル・フェライトビーズの選び方
気をつけたい「逆起電力」と、よくある間違い
コイルに流れている電流を急に切ると、ためていたエネルギーの行き場がなくなり、一瞬だけとても高い電圧（逆起電力）が出ます。リレーやモーターの回路で、スイッチに火花が出たり、トランジスタがこわれたりする原因です。コイルと並列に逆向きのダイオード（フリーホイールダイオード）を入れて、電流の逃げ道を作るのが基本の対策です。
| よくある間違い | 正しい考え方 |
|---|---|
| コイルは電流をじゃまする抵抗 | じゃまするのは電流の「変化」。一定の直流はほぼそのまま通す |
| 巻き数を2倍にするとLも2倍 | 巻き数の2乗で効くので4倍 |
| リアクタンスは熱になる | リアクタンスはエネルギーを出し入れするだけ。熱になるのは巻き線の抵抗の分 |
| 芯を入れればいくらでもLが増える | 電流が大きいと芯が飽和して、Lが急に下がる |
コイルのエネルギーW＝½LI²と逆起電力
よくある質問
- コイルは導線を巻いた部品。磁界にエネルギーをためる
- 電流の変化をいやがる（レンツの法則）。重い水車のイメージ
- インダクタンスL［H］は巻き数の2乗、芯の透磁率、断面積で大きくなる
- 直流は通し、交流ほど通しにくい（XL＝2πfL）。コンデンサと真逆
- ノイズ止め・変圧・エネルギーの一時保管・フィルタに使う
- 電流を急に切ると逆起電力。ダイオードで逃がす
