- コンセントに差すだけで電気が使えるけど、そもそもこの電気はどこから来てるの？
- 発電所から家まで、どういうルートで届いているの？
- なぜ何十万ボルトもの超高電圧で送電するの？そのまま100Vで送ればいいのに
- 電柱の上に乗ってるバケツみたいなやつ、あれは何？
- 発電所からコンセントまでの「電気の旅」の全体像を5ステップで理解
- なぜ超高電圧（27万5000V）で送電するのか──「ホースのたとえ」で即理解
- 変電所の役割──なぜ4回も電圧を下げるのか
- 電柱の上のバケツの正体──6,600Vを100Vに変える「柱上変圧器」
スマホを充電するとき、ドライヤーを使うとき、エアコンのスイッチを入れるとき──私たちは毎日、コンセントから当たり前のように電気を使っています。
でも、その電気がどこで生まれて、どうやって家まで届いているかを説明できる人は意外と少ないのではないでしょうか。
実は、あなたのコンセントに届く電気は、何百キロも離れた発電所からスタートし、27万5000Vという雷レベルの超高電圧で空を飛び、4回も電圧を下げられながら、最終的に100Vになって家に届きます。その所要時間は──光の速さ。一瞬です。
この記事では、この壮大な「電気の旅」を水道の仕組みにたとえながら、初心者の方でも3分で全体像がわかるように完全図解します。
「電気の旅」を「水道の旅」にたとえて解説します。浄水場＝発電所、水道管＝送電線、減圧弁＝変電所、蛇口＝コンセント。このたとえを頭に入れておくと、スイスイ読めます。
家の電気は、発電所でつくられ、超高電圧の送電線で運ばれ、変電所で段階的に電圧を下げ、電柱の上の柱上変圧器で100V・200Vにして届きます。電圧を上げて送るのは、同じ電力なら電流が小さくなり、送電ロス(電流²×抵抗)を大きく減らせるからです。
電気の旅の全体像──発電所からコンセントまで5ステップ
まずは全体像を俯瞰しましょう。電気がコンセントに届くまでには、大きく5つのステップがあります。
電気をつくる。火力・水力・原子力・太陽光・風力などで発電。
水道でたとえると → 浄水場（水をつくるところ）
超高電圧（27万5000V〜50万V）で長距離を運ぶ。
水道でたとえると → 太い水道管（浄水場から街まで水を運ぶ）
段階的に電圧を下げる。27万5000V → 15万4000V → 6万6000V → 6,600V。
水道でたとえると → 減圧弁（水圧を下げて安全にする装置）
6,600Vを100V / 200Vに最終変換し、各家庭に配る。
水道でたとえると → 各家庭に分岐する細い水道管と蛇口の手前のバルブ
100V / 200Vの電気が家庭に届く。スマホの充電もエアコンもここから。
水道でたとえると → 蛇口（ひねれば水が出る）

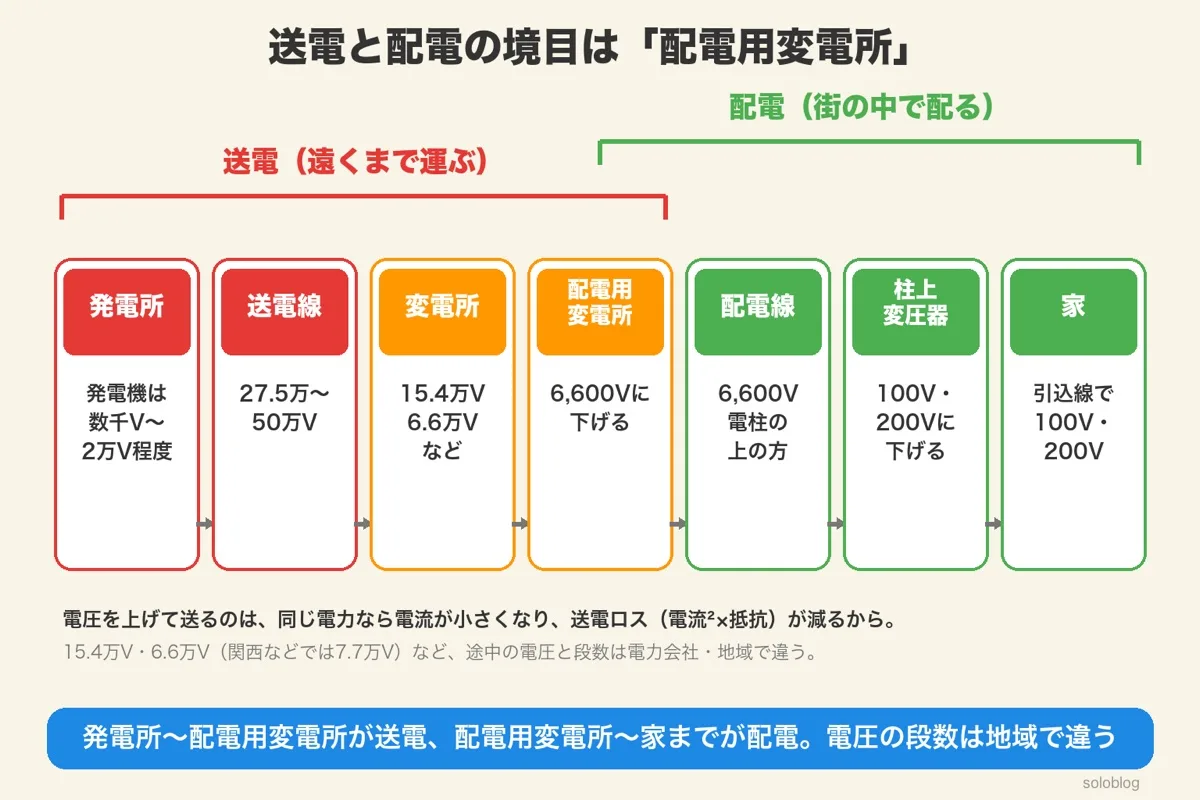

発電所（約2万V） → 送電線（27.5万〜50万V に昇圧） → 超高圧変電所（15.4万V） → 一次変電所（6.6万V） → 配電用変電所（6,600V） → 柱上変圧器（100V / 200V）
ポイントは、発電所でつくられた電気は一度わざわざ超高電圧に上げてから、段階的に下げていくこと。なぜこんな面倒なことをするのか？ 次の章で解説します。

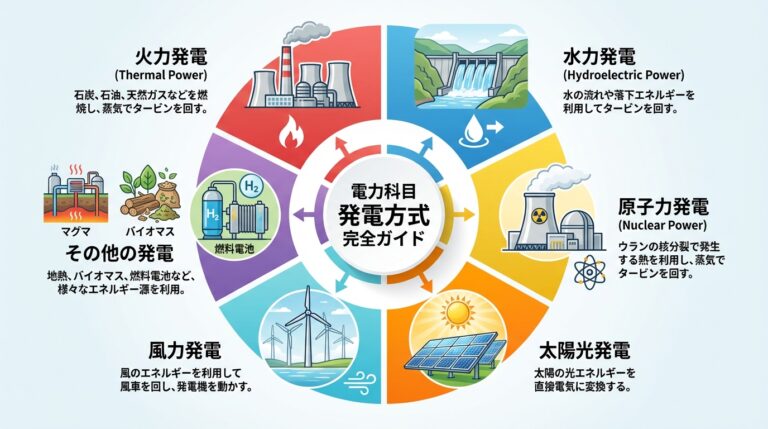

【電験三種・電力】発電方式 完全ガイド｜火力・水力・原子力・太陽光・風力・その他を網羅 →
電気の基本を、電験三種の「理論」の範囲まで広げて学びたいときに向いています。TAC出版『みんなが欲しかった！』シリーズの、電験三種「理論」の教科書と問題集が1冊になった本です。
なぜ27万5000Vもの超高電圧で送電するのか？──ホースのたとえで一発理解
「100Vで使うなら最初から100Vで送ればいいのに、なぜわざわざ何十万ボルトに上げるの？」──これ、電気を学ぶ人が必ずぶつかる疑問です。
答えは「送電ロスを減らすため」。ホースのたとえで考えるとスッキリわかります。
たとえ話：プールの水を100m先に運ぶ
あなたは今、プールいっぱいの水を100m先の畑に運ばなければなりません。方法は2つ。
方法A：バケツリレー
大勢の人がバケツで少しずつ運ぶ。
人数（＝電流）が多いので、途中で水をこぼす量（＝ロス）も多い。
方法B：高圧ホース
消防車の高圧ホースで一気に送る。
水圧（＝電圧）が高いので、少ない水量（＝電流）で大量の水を運べる。
電気もまったく同じです。同じ電力（電気の量）を送るとき──
| 電圧（水圧） | 電流（水量） | 送電ロス（こぼす量） | |
|---|---|---|---|
| 100Vで送電 | 低い | 膨大 | 莫大 × |
| 27.5万Vで送電 | 超高い | ごくわずか | 極小 ○ |
なぜロスが減るのか？──電力ロスの公式
送電線で失われる電力（送電ロス）は、次の公式で決まります。
送電ロス ＝ 電流² × 電線の抵抗
電流が2倍になると、ロスは4倍（2²＝4）。
電流が10倍になると、ロスは100倍（10²＝100）。
だから、電圧を上げて電流を減らすことが、ロスを劇的に減らすカギなのです。
具体的な数字で見ると──100Vで送電した場合と27万5000Vで送電した場合を比較すると、電圧は2,750倍。つまり電流は1/2,750に減り、送電ロスは約750万分の1になります。これが「超高電圧で送電する理由」です。
27万5000Vの電線に人が触れたら即死レベルの危険です。だから家庭に届ける前に、段階的に安全な電圧まで下げる必要があります。それが次に説明する「変電所」の仕事です。

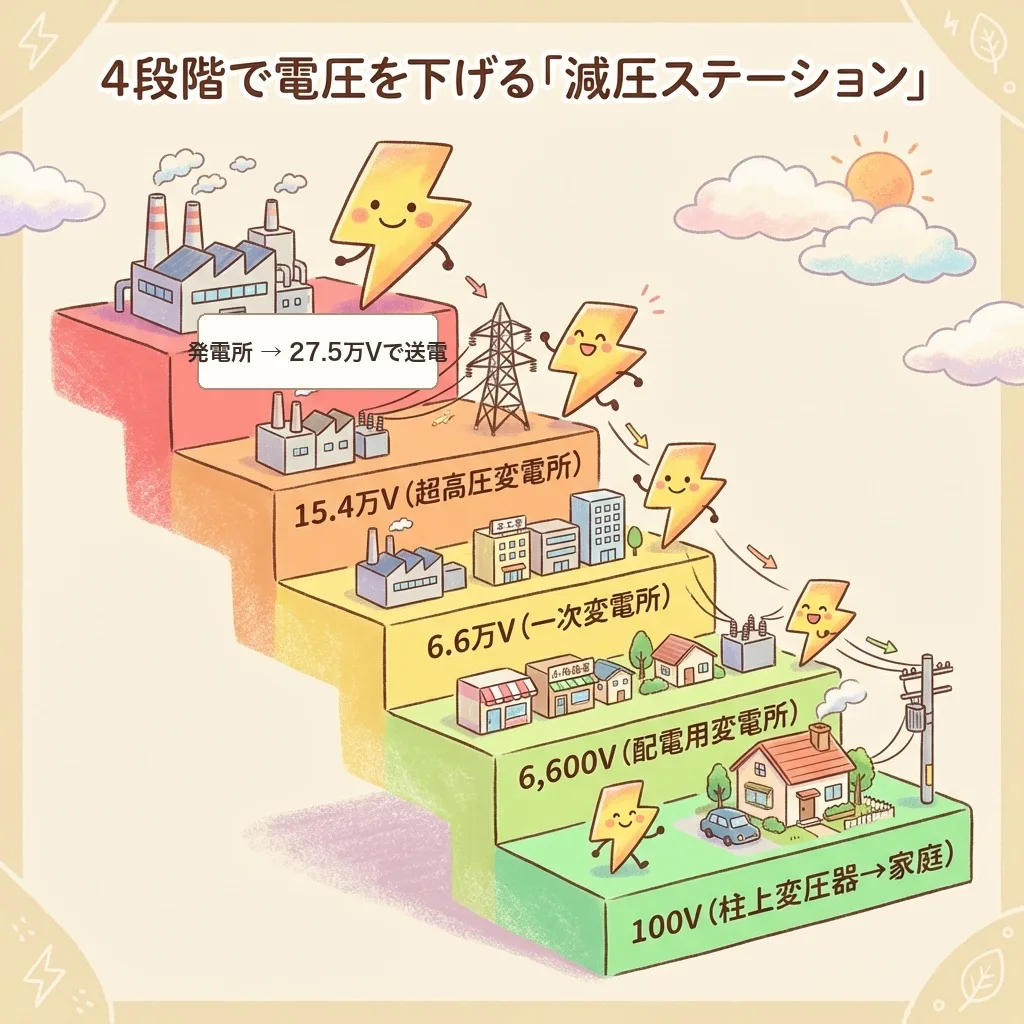

変電所の役割──電圧を4段階で下げる「減圧ステーション」
超高電圧で長距離を飛んできた電気は、変電所で段階的に電圧を下げられます。一度に100Vまで下げるのではなく、4段階に分けて少しずつ下げるのがポイントです。
水道にたとえると、山の上のダムから流れてくる超高圧の水を、途中の減圧弁（バルブ）で何段階かに分けて水圧を下げ、最後に蛇口から安全な水圧で出すイメージです。
電圧が下がっていく4つのステージ
| 段階 | 施設 | 電圧 | 届け先 |
|---|---|---|---|
| 0 | 発電所（昇圧変圧器） | 27.5万〜50万V | 送電線（鉄塔）へ |
| 1 | 超高圧変電所 | 15万4000V | 大規模工場・鉄道会社 |
| 2 | 一次変電所 | 6万6000V | 中規模工場・ビル |
| 3 | 配電用変電所 | 6,600V | 街中の配電線（電柱）へ |
| 4 | 柱上変圧器（電柱） | 100V / 200V | 一般家庭・商店 |
理由は2つ。①大工場やビルは高い電圧がそのまま必要だから（大きなモーターは高電圧のほうが効率が良い）。②一度に何十万Vから100Vに落とすのは技術的に難しいから。段階的に下げるほうが変圧器のサイズもコストも現実的です。
変電所の中には変圧器（トランス）という装置があり、電磁誘導の原理を使って電圧を上げたり下げたりしています。変圧器の仕組みを詳しく知りたい方は、下の関連記事をぜひ読んでみてください。
【図解でわかる】変圧器の基本原理｜電磁誘導から巻数比まで完全マスター →
【電験三種・電力】送電方式の全体像｜架空・地中・直流送電の比較完全ガイド →
電気回路の基本があいまいなときは、入門書で土台を固めておくと理解が進みます。電気回路の基本を、つまずいている人向けにやさしく解説した入門書です（オーム社）。

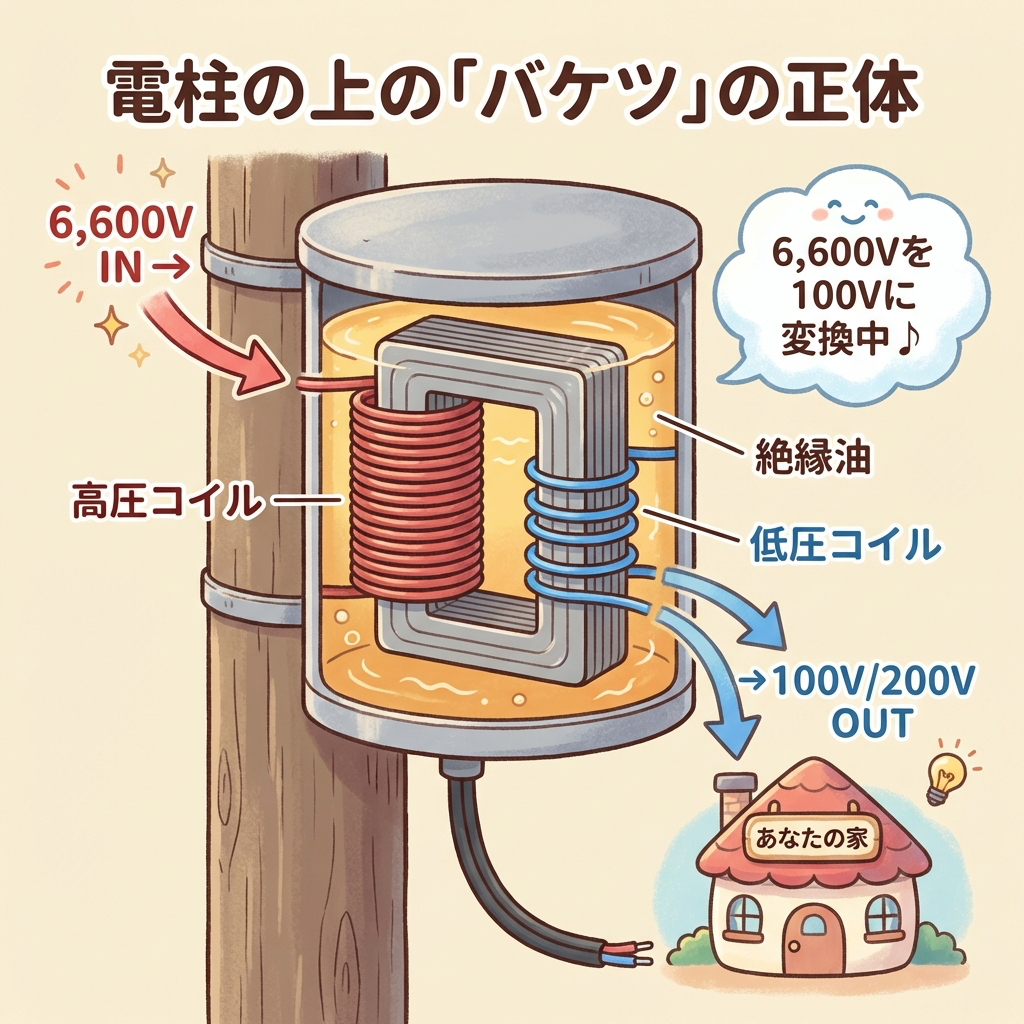

電柱の上のバケツの正体──6,600Vを100Vに変える「柱上変圧器」
ここからは、私たちの家に一番近い「最後の関所」の話です。
街を歩くと、電柱の上に灰色のバケツやドラム缶のようなものが乗っているのを見たことがありませんか？ あれが「柱上変圧器（ちゅうじょうへんあつき）」です。
柱上変圧器の役割
配電用変電所から送られてきた6,600Vの電気を、家庭で使える100V（または200V）に最終変換するのが、柱上変圧器の仕事です。
水道にたとえるなら、家の入り口にある最後のバルブ。水道本管の高い水圧を、蛇口で使える圧力まで落とすのと同じ役割です。
柱上変圧器の中身──何が入ってる？
バケツのような見た目の中には、鉄心（てっしん）に巻き付けられた2つのコイルが入っています。
| 部品 | 役割 |
|---|---|
| 高圧コイル（1次側） | 巻き数が多い。6,600Vの電気を受け取る。 |
| 低圧コイル（2次側） | 巻き数が少ない。100V / 200Vの電気を出す。 |
| 絶縁油 | コイルと鉄心を油で満たし、絶縁と冷却を行う。 |
巻き数の比率が電圧の比率を決めます。たとえば高圧側が6,600回巻き、低圧側が100回巻きなら、電圧は6,600V → 100Vに下がります。これが電磁誘導による変圧の原理です。
柱上変圧器は日本全国に約700万台以上設置されています。あなたの家の最寄りの電柱にも、きっと乗っているはず。今度散歩するとき、ぜひ見上げてみてください。
【永久保存版】変圧器の完全攻略マップ｜電験三種・機械科目を1記事で制覇 →

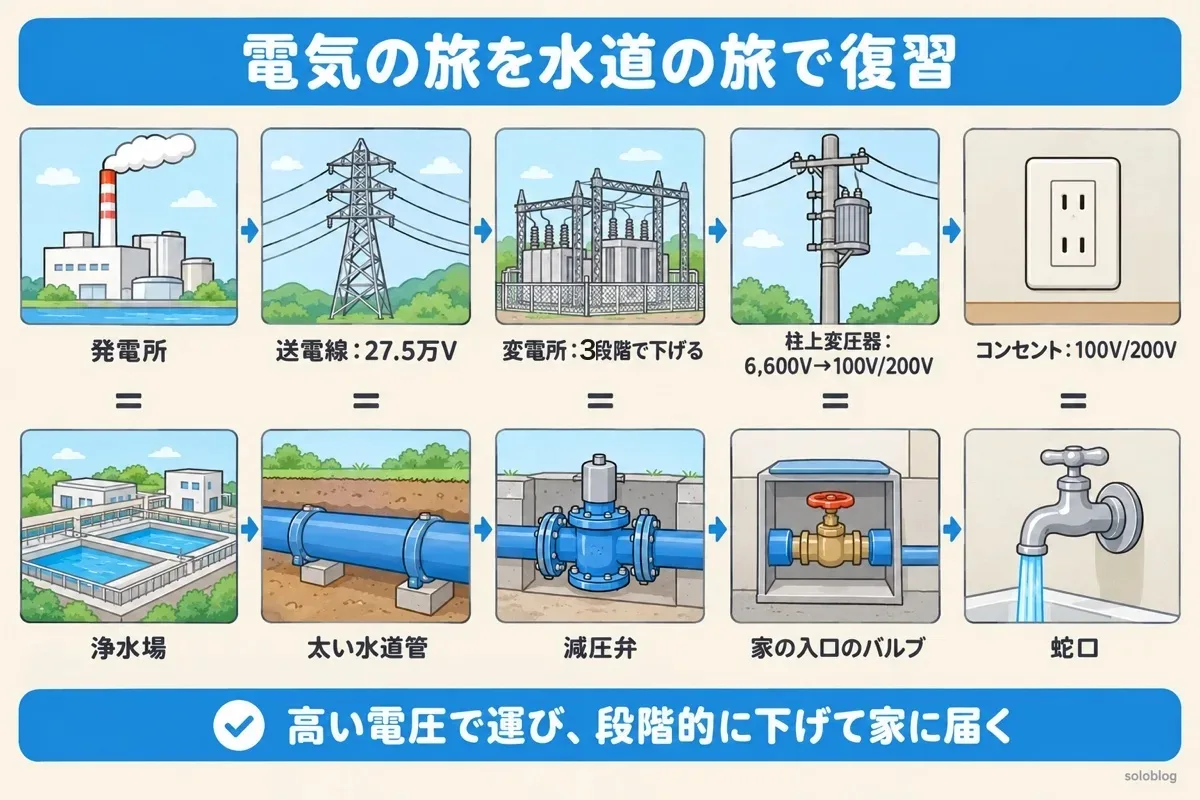

電気の旅を水道の旅と並べて総復習
ここまでの内容を、水道との対比で一気に振り返りましょう。
| ステップ | 電気の世界 | 水道の世界 |
|---|---|---|
| 1 | 発電所で電気をつくる | 浄水場で水をつくる |
| 2 | 送電線で超高電圧（27.5万V）で長距離を運ぶ | 太い水道管で高圧の水を長距離輸送 |
| 3 | 変電所（4段階）で電圧を段階的に下げる | 減圧弁（バルブ）で水圧を段階的に下げる |
| 4 | 柱上変圧器で6,600V→100V/200Vに最終変換 | 家の入口のバルブで水圧を蛇口用に調整 |
| 5 | コンセントから100V/200Vで使用 | 蛇口をひねれば水が出る |
知っておくと面白い豆知識
電気の伝わる速さは毎秒約30万km（光の速さ）。発電所でつくられた電気は、何百km先の家にも一瞬で到着します。蛇口をひねったら水がすぐ出るように、スイッチを入れたら即座に電気が届くのはこのためです。
超高電圧で送電しても、完全にロスゼロにはできません。日本全体の送電ロスは約5%。これは年間約458億kWhに相当し、100万kW級の発電所がフル稼働で5年以上かかる量です。
一般的に、鉄塔が高いほど電線の電圧も高いです。50万V級の鉄塔は高さ100m近くにもなります。散歩中に鉄塔を見かけたら「あれは何万ボルトかな？」と想像してみるのも面白いですよ。
【電験三種・電力】送電線路の電気的特性｜抵抗・インダクタンス・静電容量を初心者向けに徹底解説 →
家庭の電気・完全ロードマップ
全15記事｜素人から「家の電気マスター」へ
- 01家の電気はどうやって届く？｜発電所→コンセントまでの旅
- 0250Hzと60Hzの違い｜引越しで家電が壊れる？
- 03100Vと200Vの違い｜エアコンが200Vを使う理由
迷ったら、上から順番に読むのが最短ルートです。
悩み別の入口を見る →まとめ──あなたのコンセントの向こう側にある壮大な旅
| 電気の旅は5ステップ | 発電所 → 送電線 → 変電所（4段階）→ 柱上変圧器 → コンセント |
| 超高電圧で送電する理由 | 電圧を上げると電流が減る → 送電ロス（＝電流²×抵抗）が激減する |
| 変電所の役割 | 超高電圧を4段階で段階的に下げる「減圧ステーション」。用途に応じた電圧で供給。 |
| 柱上変圧器 | 電柱の上の「バケツ」。6,600Vを100V/200Vに最終変換する。全国約700万台。 |
| 水道にたとえると | 浄水場→太い水道管→減圧弁→家のバルブ→蛇口。高圧で運んで、使う場所で減圧する。 |
コンセントに差し込むだけの何気ない動作の向こう側には、発電所で生まれた電気が何百キロもの旅をし、4回の「変身」を経て、あなたの指先に届くという壮大なストーリーがあります。
この記事を読んだ今日から、コンセントを使うたびに「この電気、どこから来たんだろう？」と想像してみてください。日常のなかに、ちょっとした感動が生まれるはずです。
