電験三種の法規では、電線の接続の決まりが平成23年度 問4 の選択肢に、管の中でつながない決まりが平成22年度 問9 に出ています(論点の表で「電線の接続」に分けた問は平成21年度〜令和8年度上期の22回で1問)。でも「引張強さを20%以上減少させない」と言われても、なぜ20%なのか、そもそも何をどう測るのか、ピンとこないですよね。実はこの4つのルール、「電気的・機械的・物理的・絶縁的に大丈夫か?」という4方向のチェックとイメージするだけで一気に整理できます。
こんな悩みはありませんか?
- 「引張強さを20%以上減少させない」の意味がそもそもわからない
- 電技解釈第12条を読んでも、用語が硬すぎて頭に入ってこない
- リングスリーブと差込形コネクタ、現場でどう使い分けるのか曖昧
- 「電気抵抗を増加させない」って、当たり前すぎて逆に不安になる
この記事を読めばわかること
- 電技解釈第12条の「接続4大原則」を日常イメージで完全理解
- 「20%」という数字が出てきた物理的な背景
- リングスリーブと差込形コネクタの選び分け基準
- 過去問(平成22年度問9・平成23年度問4)で本番レベルの実力チェック
あなたは今ここを学習中
電験三種・法規 完全ロードマップ
▶
Chapter 2:電気設備の技術基準
▶
第21回:電線の接続のルール
結論|まず30秒でわかる答え
「引張強さを20%以上減少させない」とは、つないだ部分が、元の電線の引張強さの80%を超える力に耐えられるようにつなぐという意味です。たとえば元の電線が1,000Nで切れるなら、接続部分は800Nより大きい力に耐える必要があります(ちょうど20%減の800Nは「20%以上の減少」なので認められません)。電気設備の技術基準の解釈(電技解釈)第12条が定める、電線の接続の4つのルールの1つです。
結論:電線の接続には「4つのチェック」が義務付けられている
まず結論からいきます。電気設備の技術基準の解釈(電技解釈)第12条で定められている「電線を接続するときのルール」は、大きく4つにまとめられます(号ごとの細かい決まりは下の表)。これを一言でまとめると、「つないだ部分を、つなぐ前より弱く・悪くしすぎない」という話です。
電線の接続「4大原則」(電技解釈第12条)
- 電気抵抗を増加させない(電気的にOK?)
- 引張強さを20%以上減少させない(機械的にOK?)
- 接続管などの器具を使うか、ろう付けする(物理的にOK?)
- 絶縁効力を元の電線と同等以上にする(絶縁的にOK?)
条件:①はすべての接続(本文)。②③は第1号(裸電線どうし・裸電線と絶縁電線など)の決まりで、第2号(絶縁電線どうしなど)にも準じてかかります。②はジャンパー線など張力が著しく小さいとき、③は架空電線どうしなどで技術上困難なときを除きます。④は第2号の決まりです。
電気・機械・物理・絶縁という4つの観点で、接続部分を元の電線より弱くしすぎないことを求めています(引張強さは20%未満の低下まで認められるので、すべてが「同等以上」ではありません)。次の章から、それぞれを日常のイメージで噛み砕いていきます。
そもそも、なぜ電線の接続にルールが必要なのか?
電線の接続部分は、配線全体の中で最も事故が起きやすい「弱点」です。なぜでしょうか。
ホースを途中で繋いだ場面を思い浮かべてください。繋ぎ目から水が漏れたり、引っ張ると外れたり、その部分だけ細くなって水の勢いが落ちたりしますよね。電線もまったく同じです。接続部分は、何もしなければ次のような問題が起きます。
接続部分で起きる4つの事故リスク
- 抵抗増加 → 発熱 → 火災(接続が甘いと電気が流れにくくなり熱を持つ)
- 引張力で外れる → 断線・感電(人が引っかけたり風で揺れた時に切れる)
- 素線がバラける → 短絡・地絡(より線をそのまま捻ったままだと隣の線に触れる)
- 絶縁が破れる → 感電・漏電(接続部分の被覆処理が甘いと裸の銅線が露出)
だからこそ電技解釈第12条は、この4つのリスクをそれぞれ潰すように「4大原則」を定めているわけです。「ルールを丸暗記」ではなく、「接続事故の4大リスクを潰すためのルール」と理解すれば、頭に残りやすくなります。
身近な事例
設備改造で動力ケーブルを途中接続した箇所が、しばらくたってから発熱・発煙する、というトラブルがあります。原因の一つが接続スリーブの圧着不足。接続部分の電気抵抗がわずかに増えるだけでも、大電流が流れると発熱して被覆が溶けることがあります。「電気抵抗を増加させない」という条文が、現場の安全に直結していることがわかります。

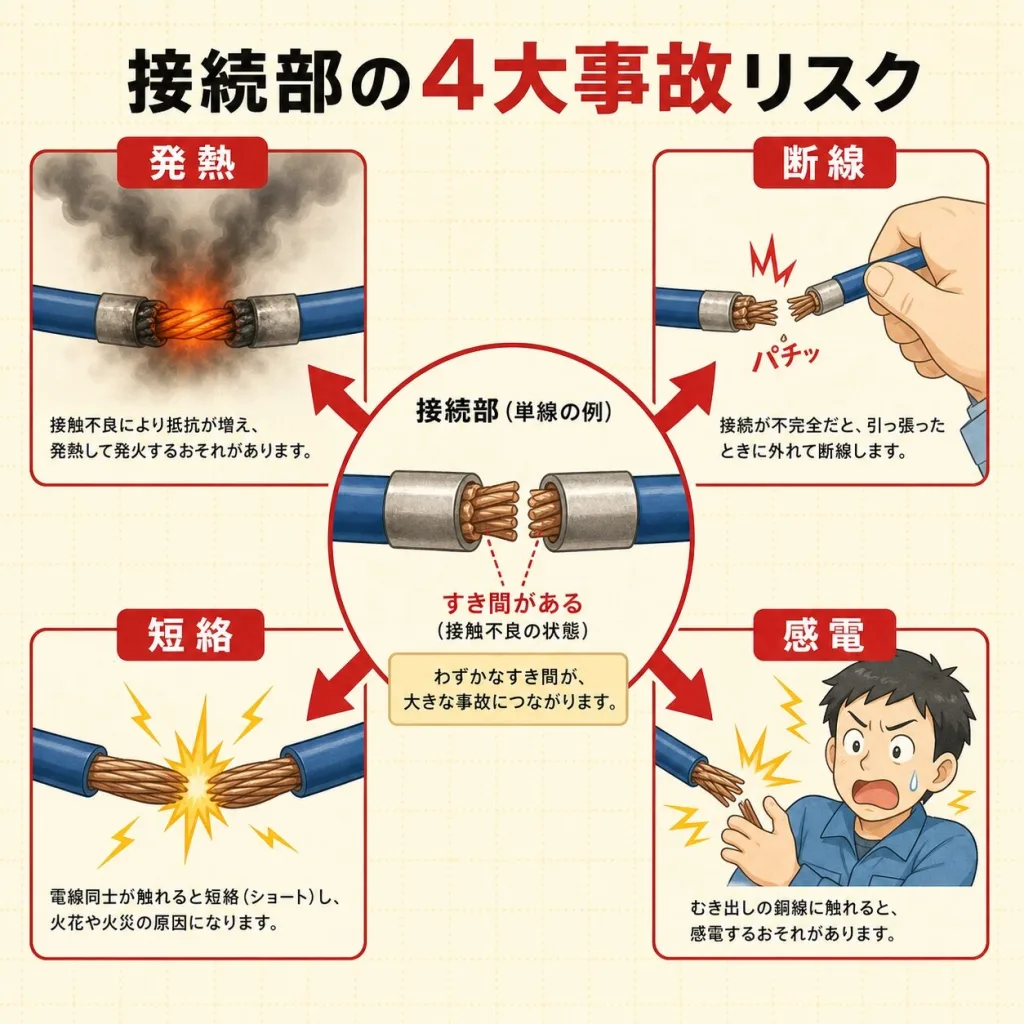

電線の接続部で起きやすい4つの事故
原則①:電気抵抗を増加させない
ホースを繋いでも水の勢いが落ちないように
電気抵抗を増加させない。つまり、接続する前と後で、電気の流れにくさが変わってはいけないということです。
ホースの例えで言うと、繋ぎ目で水の流れが細くならないように、しっかり同じ太さで繋ぐイメージです。電線の場合、接続が甘いとその部分で電気抵抗が増え、I²R(電流の2乗×抵抗)の発熱が局所的に発生します。これが火災の原因になります。
具体的にやってはいけないこと
- 銅線を素手で軽く捻っただけで終わらせる
- 異なる金属(銅とアルミなど)を直接接続する(電食が起きる)
- 圧着工具を使わずに、ペンチで握っただけのリングスリーブ
- 接続部分に酸化被膜・汚れがついたまま接続する

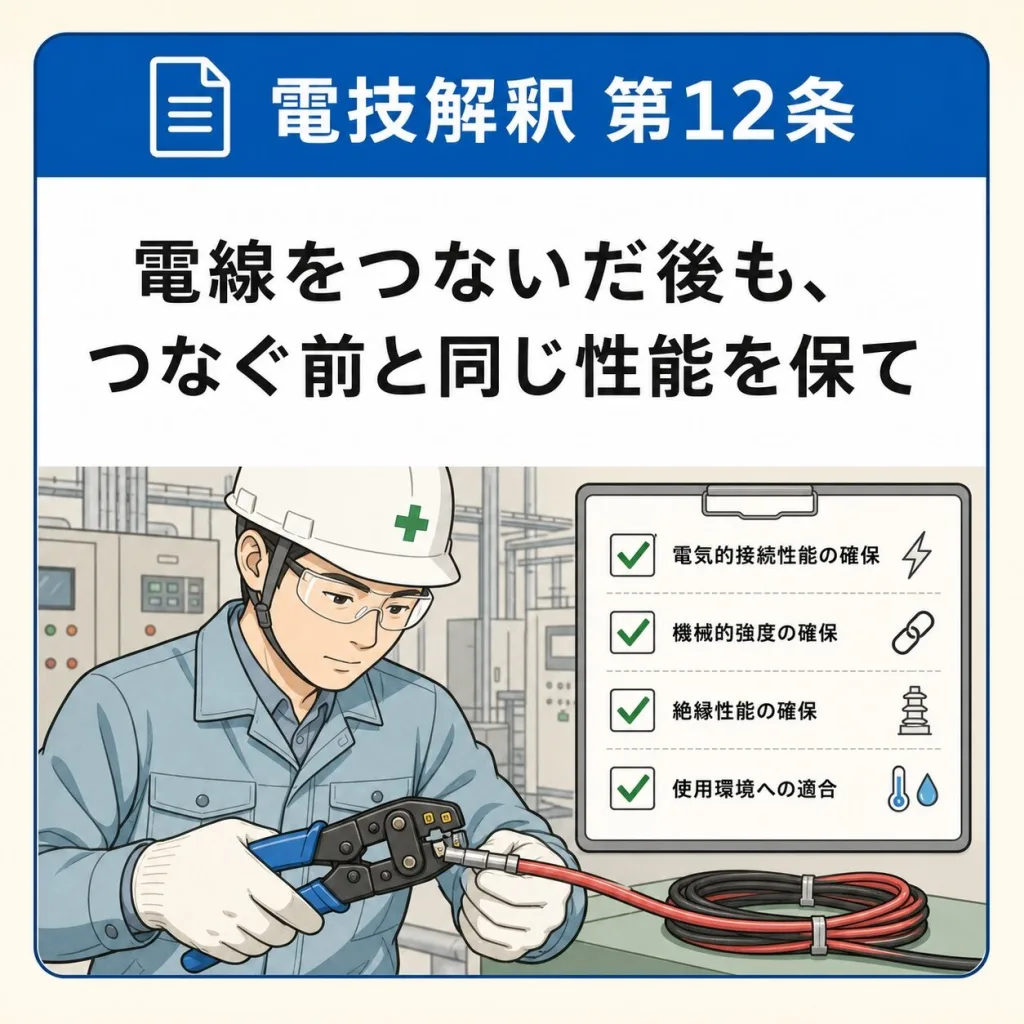

電線の接続の決まり(電技第7条・電技解釈第12条の号ごと)
原則②:引張強さを20%以上減少させない
「20%」の意味を直感で理解する
電技解釈第12条の中で、誤解されやすいのがこの「20%」というキーワードです(平成23年度 問4 では「25%」「張力が著しく小さい場合を含め」に入れ替えた選択肢が出ました)。意味を一言でいうと、こうです。
接続前の電線が100kgの力で切れるなら、接続後は80kgを超える力に耐えなければならない。つまり、接続によって失われてよい強度は20%未満、ということです。
なぜ20%なのか、その理由は電技解釈の本文には書かれていません。電線は張られたあとも風・雪・自重・温度による伸び縮みで力を受けるので、つなぎ目だけが極端に弱くならないよう、強さの低下に上限を決めたものと考えると覚えやすいです(筆者の解釈です)。
引張強さが減少する典型パターン
- より線の素線を切ってしまう(圧着時にニッパーで切り過ぎる)
- 圧着が強すぎて銅線が痩せる
- はんだ付けの熱で銅が「なまる」(焼きなまし状態になり強度低下)
- ねじり接続だけで終わらせる

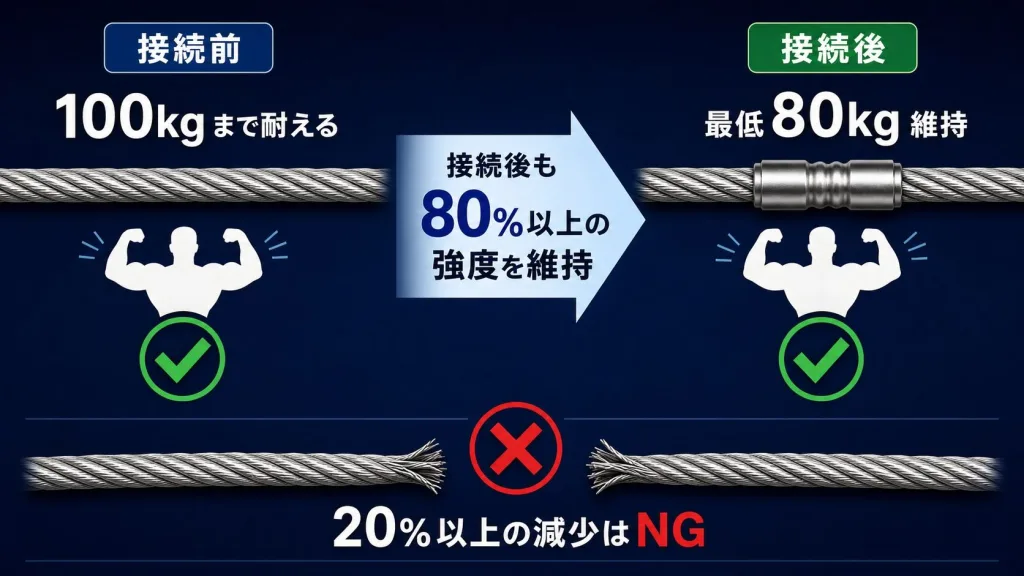

接続後の引張強さは元の80%を超える必要がある(80%ちょうどは不可)
「20%以上減少させない」を数字で確かめる
「以上」は、その数を含みます。そのため、20%ちょうど減った場合も「20%以上減少した」ことになり、認められません。元の電線の引張強さを1,000Nとして、接続したあとの強さで確かめてみます。
| 接続後に耐えた力 | 減少率の計算 | 判定 |
| 900N | (1,000−900)÷1,000=10% | OK(20%未満) |
| 850N | (1,000−850)÷1,000=15% | OK(20%未満) |
| 800N | (1,000−800)÷1,000=20% | NG(20%以上の減少) |
| 750N | (1,000−750)÷1,000=25% | NG |
式で書くと、元の引張強さを T、接続後を T' として、(T−T')÷T が0.2より小さければよい、つまり T' が0.8T より大きいことが条件です。「80%以上残す」と覚える人もいますが、境目の80%ちょうどは認められない点に気をつけてください。
このルールは電技解釈第12条のどこに書いてある?
電技解釈第12条は、つなぐ電線の組み合わせごとに号を分けています。引張強さの20%と「接続管などの器具か、ろう付け」は、裸電線どうしなどをつなぐ第1号に書かれ、絶縁電線どうしなどをつなぐ第2号でも「第1号に準じる」として同じルールがかかります。
| 号 | つなぐもの | 主な決まり |
| 第1号 | 裸電線どうし、裸電線と絶縁電線・キャブタイヤケーブル・ケーブル | 引張強さを20%以上減少させない/接続管などの器具を使うか、ろう付けする |
| 第2号 | 絶縁電線どうし、絶縁電線とコード・キャブタイヤケーブル・ケーブル | 第1号に準じる+同等以上の絶縁効力のある接続器を使うか、同等以上の絶縁効力のもので十分に覆う |
| 第3号 | コード・キャブタイヤケーブル・ケーブルどうし | 原則としてコード接続器・接続箱などの器具を使う(断面積8mm²以上のキャブタイヤケーブルどうし・金属被覆のないケーブルどうしには、ただし書きの特例がある) |
| 第4号 | アルミと銅など、性質の違う導体 | 接続部分に電気的腐食が起きないようにする |
つまり「20%以上減少させない」は「接続後の強さが元の80%を超える」こと。20%ちょうどの減少も NG。電気抵抗のほうは「増加させない」で、減ってよい幅の決まりはない。
あわせて読みたい
電路の絶縁性能を完全図解|絶縁抵抗値0.1/0.2/0.4MΩをジュース缶で暗記
接続のあとは絶縁性能の決まりです。低圧の絶縁抵抗値0.1・0.2・0.4MΩの覚え方につながります。
原則③:接続管などの器具を使うか、ろう付けする
「捻って繋いだだけ」は基本的にNGです。電技解釈第12条は、必ず専用の接続器具(接続管・スリーブ・コネクタなど)を使うか、ろう付け(はんだ付け等)することを求めています。
代表的な接続器具:リングスリーブと差込形コネクタ
低圧屋内配線で最もよく使われる接続器具が、リングスリーブと差込形コネクタです。第二種電気工事士の技能試験でもおなじみですね。両者の違いを表で整理します。
| 項目 |
リングスリーブ |
差込形コネクタ |
| 施工方法 |
圧着工具で潰す |
差し込むだけ |
| 必要工具 |
リングスリーブ用圧着工具 |
不要 |
| 絶縁処理 |
ビニルテープ巻きが必要 |
本体に絶縁機能あり |
| やり直し |
不可(切り直し) |
難しい(基本不可) |
| 適用箇所 |
ボックス内などの接続 |
手早く済ませたい箇所 |
| サイズの目印 |
小・中・大(刻印は◯・小・中・大) |
2本用・3本用・4本用 |
どちらも電技解釈第12条を満たす正規の接続方法です。違いは「機械的強度を重視するならリングスリーブ、施工スピードを重視するなら差込形コネクタ」というイメージで覚えてください。
あわせて読みたい
電気事業法とは?目的と2つの規制・重要な条文をやさしく解説
電気事業法とは?電験三種「法規」で最初に押さえる7つの目的と全体像

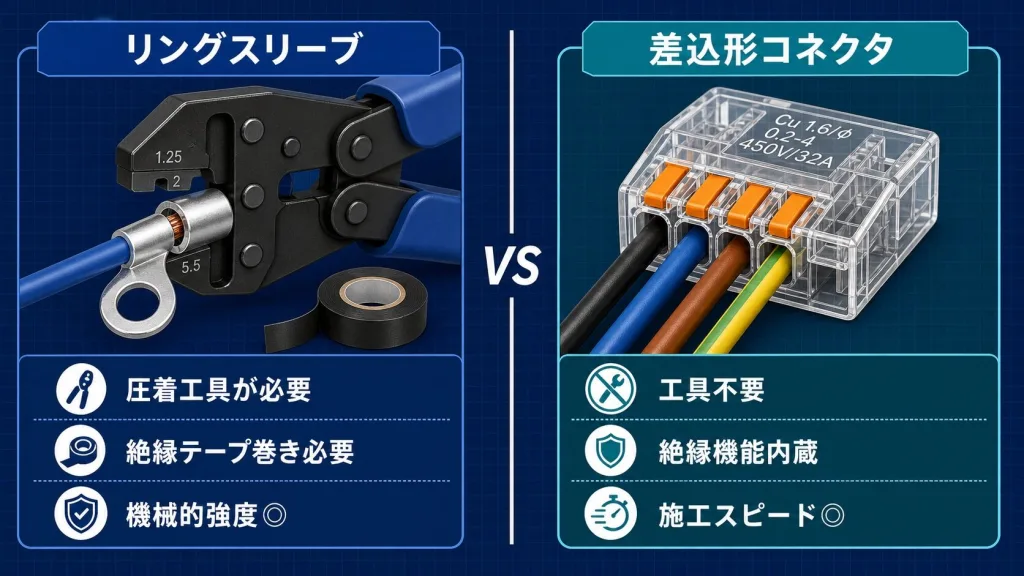

リングスリーブと差込形コネクタの比較
原則④:絶縁効力を同等以上にする
4つ目の原則は、絶縁です。接続部分の絶縁性能を、元の電線の絶縁被覆と同等以上にしなければなりません。
リングスリーブを使って圧着接続をした場合、その上から必ずビニルテープを巻く、または絶縁キャップを被せる処理が必要です。これをサボると、銅線がむき出しのまま放置されることになり、感電・短絡・地絡の原因になります。
「同等以上」の意味
元のIV電線(ビニル絶縁電線)が600Vの絶縁性能を持っているなら、接続部分も600V以上の絶縁性能を保つこと。具体的には、絶縁テープを半幅ずつ重ねて2回以上巻くのが基本です(メーカー指定がある場合はそれに従う)。
差込形コネクタの場合は、コネクタ本体に絶縁機能が組み込まれているので、追加のテープ処理は不要です。これも差込形コネクタが現場で重宝される理由の一つです。

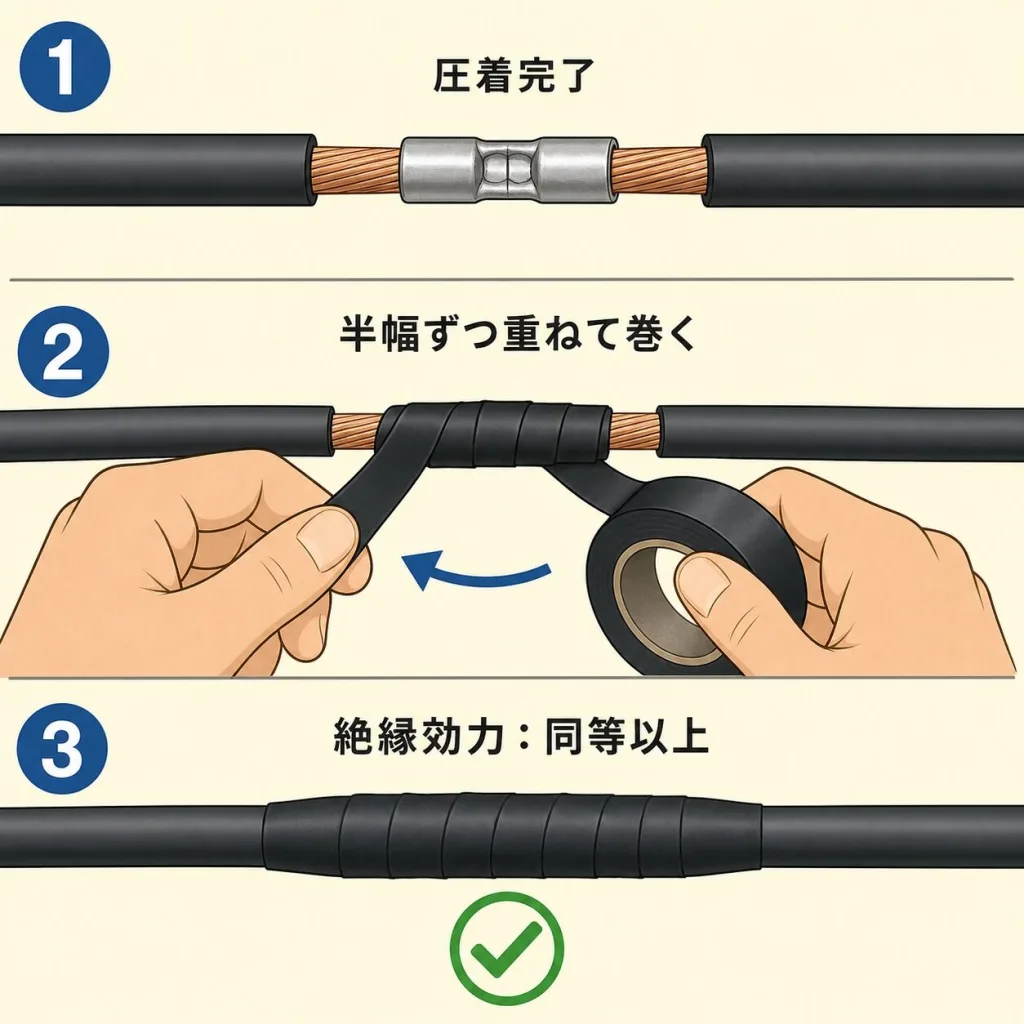

接続部の絶縁処理:テープを半幅ずつ重ねて巻く
4大原則を1枚にまとめる(暗記カード)
ここまでの内容を、試験直前にパッと見返せるように1枚にまとめます。条件(どの号の決まりか・例外)は上の号の表で確かめてください。
| 原則 |
キーワード |
日常イメージ |
| ①電気的 |
電気抵抗を増加させない |
ホースの繋ぎ目で水量が落ちない |
| ②機械的 |
引張強さを20%以上減少させない |
引っ張っても切れない(80%を超えて残す) |
| ③物理的 |
接続管・ろう付け使用 |
捻るだけはダメ、専用部品で繋ぐ |
| ④絶縁的 |
絶縁効力を同等以上に |
接続後もテープ等で被覆を復活 |
「電気的・機械的・物理的・絶縁的」の4方向チェック。この順番で覚えてしまえば、本番でも瞬時に思い出せます。

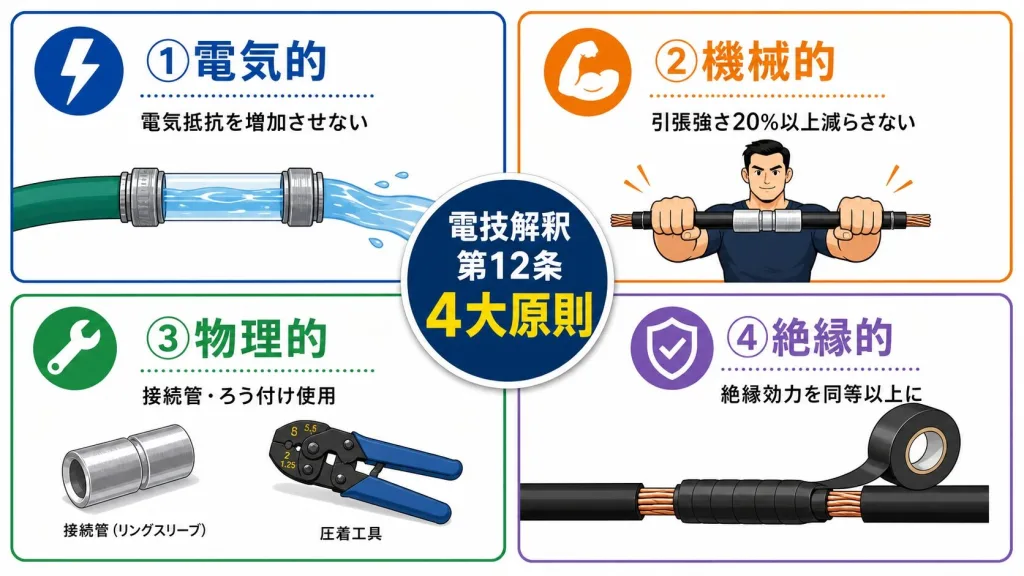

電技解釈第12条の電線接続の4つの決まり(号と例外つき)
補足:覚えておくと差がつく細則
電技解釈第12条には、4大原則の他にも知っておきたい細かい規定があります。つなぐ「場所」の決まり(管の中でつながない)は、工事の種類ごとの別の条にあります。
コード相互・キャブタイヤケーブル相互の接続
コード・キャブタイヤケーブル・ケーブルどうしをつなぐ場合は、原則としてコード接続器・接続箱その他の器具を使うことが求められます(第3号)。「ただスリーブで繋いだだけ」では不十分、ということです。なお、断面積8mm²以上のキャブタイヤケーブルどうしと、金属被覆のないケーブルどうしには、ただし書きで条件つきの特例があります。
異種金属の接続(銅とアルミ)
銅線とアルミ線を直接接続すると、両者の電位差で「電食(ガルバニック腐食)」が起きます。電気抵抗が時間とともに増加し、最終的に発熱・断線につながります。やむを得ず異種金属を接続する場合は、電食を防ぐ専用のコネクタ(バイメタル端子等)を使う必要があります。
裸電線と絶縁電線・コードの接続
裸電線と絶縁電線をつなぐ場合は、第1号の決まり(引張強さを20%以上減少させない・接続管などの器具かろう付け)がかかります。絶縁効力のあるもので覆う決まり(第2号)は、絶縁電線どうし・絶縁電線とコードなどをつなぐ場合の決まりで、第12条の第1号にはありません。

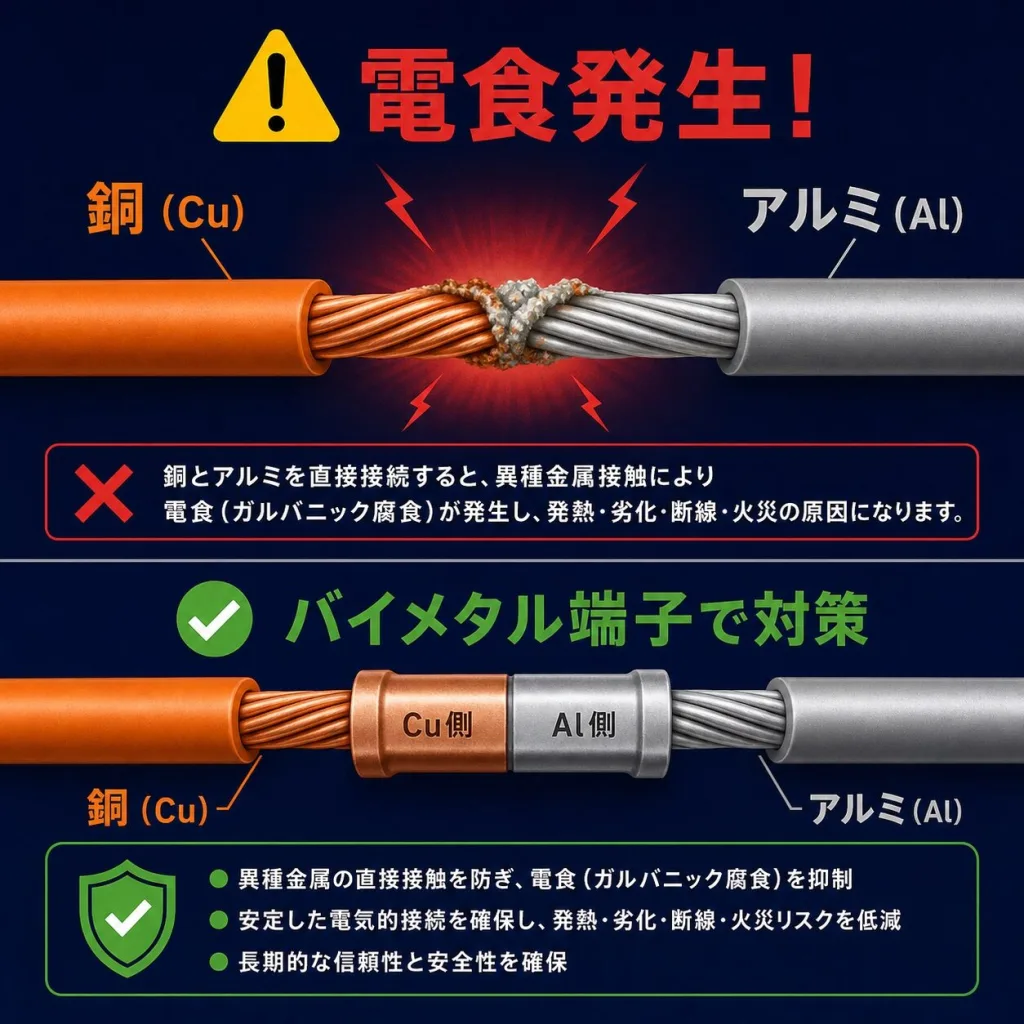

銅とアルミを直接つなぐと電食が起きる
よくある質問
Q. 引張強さを20%以上減少させないとはどういう意味?
A. 接続部分の引張強さを、元の電線の80%を超える値に保つという意味です。20%ちょうど減った場合も認められません。
Q. 電線の接続のルールは電技解釈の何条?
A. 電気設備の技術基準の解釈の第12条(電線の接続法)です。電気抵抗・引張強さ・器具かろう付け・絶縁を定めています。
Q. 差込形コネクタならテープを巻かなくてよい?
A. 絶縁物と同等以上の絶縁効力をもつ接続器を使えば、テープで覆い直す必要はありません。一般的な差込形コネクタはこの使い方です。
現場視点:自家用電気工作物での接続トラブル事例
工場の設備管理担当者として、電線の接続トラブルは「あるある」です。電験三種の試験対策としても、現場イメージがあると条文が頭に残ります。
事例1:制御盤内端子台のゆるみ → 焼損
端子台のネジが振動で緩み、接続抵抗が増加。長期間気付かれずに発熱が進行し、端子台ごと炭化していたケース。「電気抵抗を増加させない」原則違反の典型例です。定期点検での増し締めが重要です。
事例2:圧着不良 → 引き抜け
圧着工具の使い間違い(裸圧着用工具で絶縁被覆付き端子を圧着)で、引張試験で簡単に抜けてしまった事例。「引張強さを20%以上減少させない」原則違反です。正しい工具・正しいダイスでの圧着が必須です。
電験三種の法規は「机上の暗記」と思われがちですが、現場の安全に直結する超実務的な内容です。条文をイメージで理解しておくと、合格後に主任技術者として現場に出たときも本当に役立ちます。
理解度テスト(過去問チャレンジ)
出題1:平成23年度 法規 問4
問われたこと:「電気設備技術基準」と「電気設備技術基準の解釈」に基づく電線の接続などの記述5つのうち、適切なものを選ぶ。
選択肢の要点:(1)電線の接続で絶縁性能・短絡・温度上昇を挙げた文、(2)裸電線と絶縁電線の接続で「張力が著しく小さい場合を含め、25%以上減少させない」、(3)配線器具への接続を「堅ろうに接続するか、又は電気的に完全に接続」、(4)合成樹脂管工事・金属管工事で管の中で絶縁電線を接続、(5)住宅で定格消費電力2kW以上の機器だけに三相200Vを使う屋内配線で、機器を屋内配線と直接接続。
問題文は、電気技術者試験センターの公表問題を要約しています。原文は同センターの「試験問題と解答」で確かめてください。
▼ 解答と解説を見る
正解:(5)
(1)は電技第7条の入れ替えで誤り(正しくは「電気抵抗を増加させない・絶縁性能の低下(裸電線を除く)と断線のおそれがないように」)。(2)は20%で、張力が著しく小さい場合は除かれる(解釈第12条第1号イ)ので誤り。(3)は「堅ろうに、かつ、電気的に完全に」(解釈第150条)で「又は」が誤り。(4)は管の中に接続点を設けない(解釈第158条・第159条)ので誤り。(5)は解釈第143条のとおりで正しい。
出題2:平成22年度 法規 問9
問われたこと:「電気設備技術基準の解釈」に基づく、金属管工事による低圧屋内配線の記述5つのうち、誤っているものを選ぶ。
選択肢の要点:(1)絶縁電線どうしを接続し、接続部分を同等以上の絶縁効力のもので十分被覆したうえで金属管内に収めた、(2)使用電圧200V・乾燥した場所・管の長さ3mで管のD種接地工事を省略、(3)コンクリートに埋め込む部分に厚さ1.2mmの電線管、(4)600Vビニル絶縁電線のより線、(5)湿気の多い場所で金属管とボックスに防湿装置。
問題文は、電気技術者試験センターの公表問題を要約しています。原文は同センターの「試験問題と解答」で確かめてください。
▼ 解答と解説を見る
正解:(1)
(1)が誤り:金属管内では、電線に接続点を設けない(解釈第159条第1項第三号)。接続部分を被覆しても、管の中ではつなげません。
(2)〜(5)は正しい:300V以下で管の長さ4m以下を乾燥した場所に施設するときはD種接地工事を省略できる(第159条第3項第四号イ)、コンクリートに埋め込む管は厚さ1.2mm以上、電線はより線などの絶縁電線、湿気の多い場所は防湿装置。
電線の接続そのものの決まり(第12条)に加えて、つなぐ「場所」の決まり(管の中ではつながない)も問われた例です。
出典:一般財団法人 電気技術者試験センターの公表問題(問題文は要旨。正解は同センターの解答で確かめた値)
穴埋め式 最終チェック(本記事のまとめ)
本記事の重要ポイントを穴埋め形式で確認しましょう。記事を読まずに答えられればバッチリです。
- 電線を接続するときは、電気抵抗を( ① )させないようにしなければならない。
- 電線の引張強さを( ② )%以上減少させてはならない。
- 接続部分には接続管などの器具を使用するか、または( ③ )すること。
- 接続部分の絶縁効力は、元の電線の絶縁物と( ④ )絶縁効力のあるもので被覆すること。
- これらのルールは、電気設備の技術基準の解釈、通称「電技解釈」の第( ⑤ )条に定められている。
- リングスリーブは圧着工具で潰す方式で、接続後は( ⑥ )処理が別途必要である。
- 差込形コネクタは本体に( ⑦ )機能が組み込まれているため、追加処理は不要。
- 銅線とアルミ線を直接接続すると、両者の電位差で( ⑧ )(ガルバニック腐食)が起きる。
▼ 解答を見る
- 増加
- 20
- ろう付け
- 同等以上の
- 12
- 絶縁(テープ巻きなど)
- 絶縁
- 電食
8問中6問以上正解できれば、本記事の内容は完璧に理解できています。
