自動制御とは？フィードバック・フィードフォワード・シーケンス制御の違いを図解

電験三種の「機械」科目で、ほぼ毎年のように出題されるのが「自動制御の分類」に関する問題です。

「次のうち、フィードバック制御の説明として正しいものはどれか」──こんな穴埋め・選択問題を見たことがある方も多いのではないでしょうか。

この手の問題は、3つの制御方式の違いをイメージで理解しているかどうかだけで正解できます。計算は一切不要。知っていれば5秒で解ける、知らなければ勘で答えるしかない。そういうタイプの問題です。

この記事では、洗濯機・エアコン・天気予報という3つの身近な例だけで、自動制御の全体像を完全に整理します。

読み終わる頃には「もうこの分野で落とすことはない」と確信できるはずです。

そもそも「自動制御」とは何か？

最初に、一番大事な定義をはっきりさせましょう。

ポイントは「人間の代わりに」という部分です。

例えば、昔のストーブは「暑いな」と感じたら人間が手動でツマミを回して火力を下げていました。これは「手動制御」です。一方、エアコンは「設定温度25℃」とセットすれば、あとは勝手に温度を調整してくれます。これが「自動制御」です。

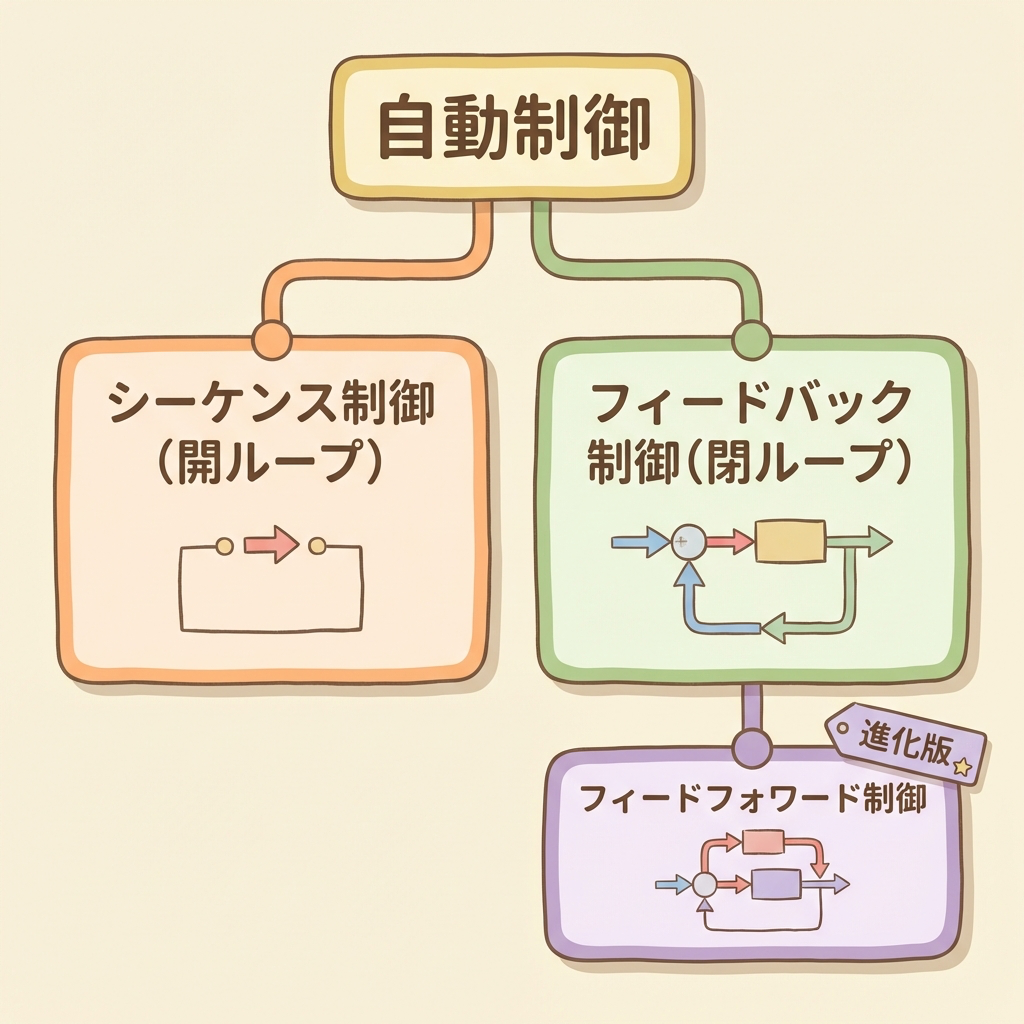

自動制御の分類マップ──まずはこの1枚を頭に入れる

自動制御は、大きく2つ → さらに3つに分類されます。これが電験三種で問われる全体像です。

この3つが「自動制御の分類」として電験三種で問われるすべてです。

それぞれの違いを、これから1つずつ身近な例で解説していきます。

① シーケンス制御 ＝「洗濯機」

「決まった順番どおりに進む」制御

シーケンス（sequence）は英語で「順序」「順番」という意味です。

一番わかりやすい例は洗濯機です。

洗濯機の「スタート」ボタンを押した瞬間から、給水 → 洗い → すすぎ → 脱水と、決まった順序で自動的に進んでいきます。

ここで重要なのは、洗濯機は「服がきれいになったかどうか」を確認していないという点です。

汚れが残っていようが、完璧に落ちていようが、洗濯機は同じ時間だけ回して、同じタイミングで次のステップに移ります。「結果を見て調整する」という仕組みがないのです。

シーケンス制御の特徴まとめ

② フィードバック制御 ＝「エアコン」

「結果を見て、ズレを修正し続ける」制御

フィードバック（feedback）は「結果を戻す」という意味です。

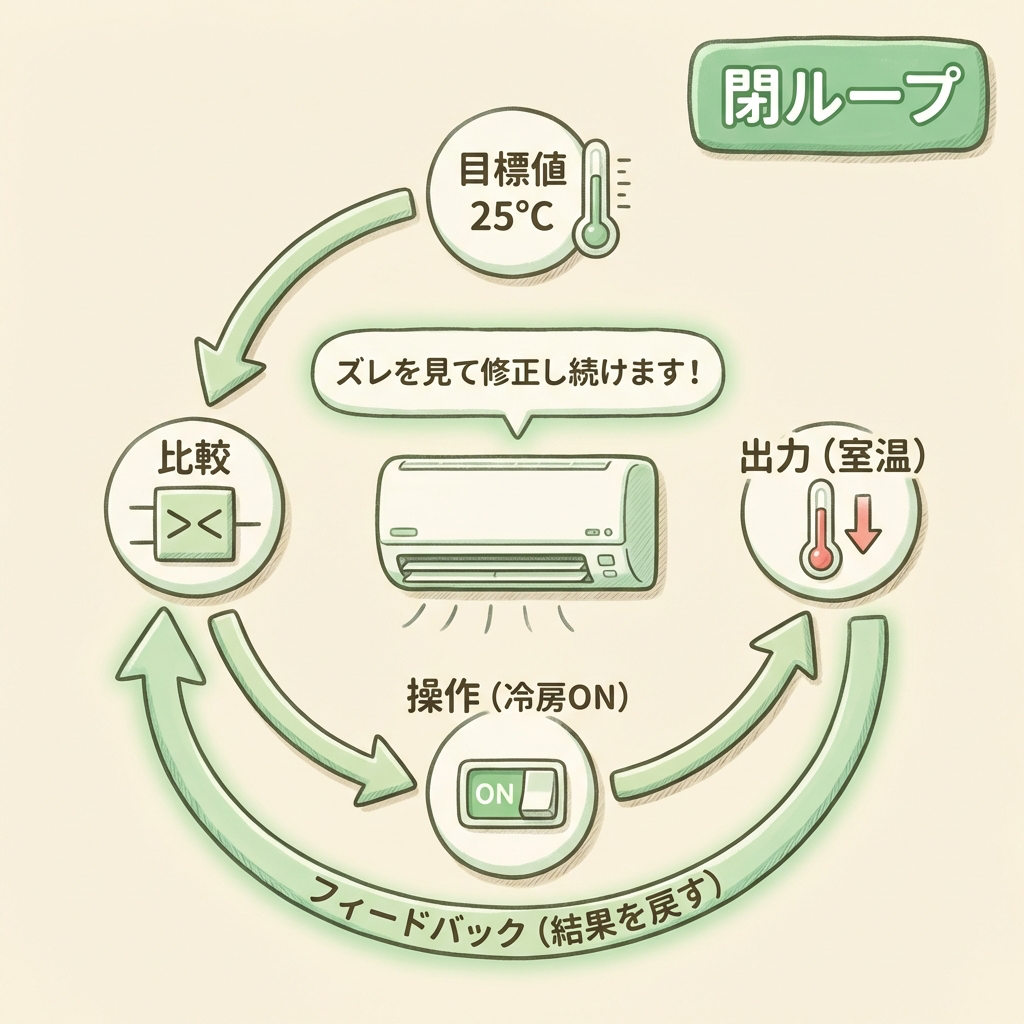

最もわかりやすい例はエアコンです。

エアコンの動作を順番に追ってみましょう。

ポイントは「結果（室温）を常に測定して、目標との差を修正し続ける」ところです。これが「フィードバック（結果を戻す）」の意味です。

シーケンス制御との最大の違いは、結果を見て調整するかどうかです。洗濯機は結果を見ない。エアコンは結果を見続ける。この違いだけ覚えれば十分です。

フィードバック制御の特徴まとめ

③ フィードフォワード制御 ＝「天気予報で傘を持つ」

「外乱を予測して、先手を打つ」制御

フィードフォワード（feedforward）は「前もって送る」という意味です。

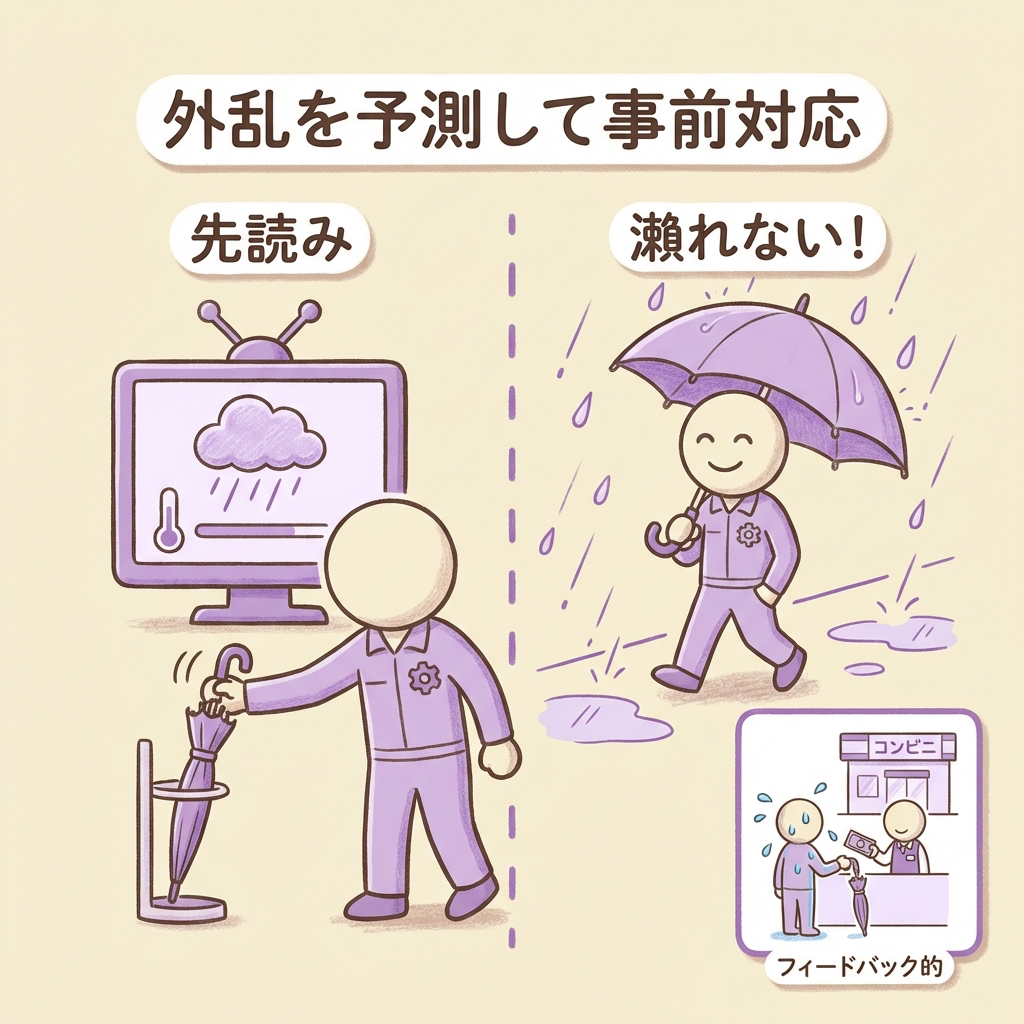

日常生活でこれを一番わかりやすく体験しているのが、「天気予報を見て傘を持って出かける」という行動です。

フィードバック制御が「ズレを確認してから修正する（後追い）」なのに対し、フィードフォワード制御は「ズレが起きる前に先回りして対応する（先読み）」のです。

エアコンで見るフィードフォワード制御

エアコンの例に戻して、もう少し具体的に見てみましょう。

フィードフォワード制御の特徴まとめ

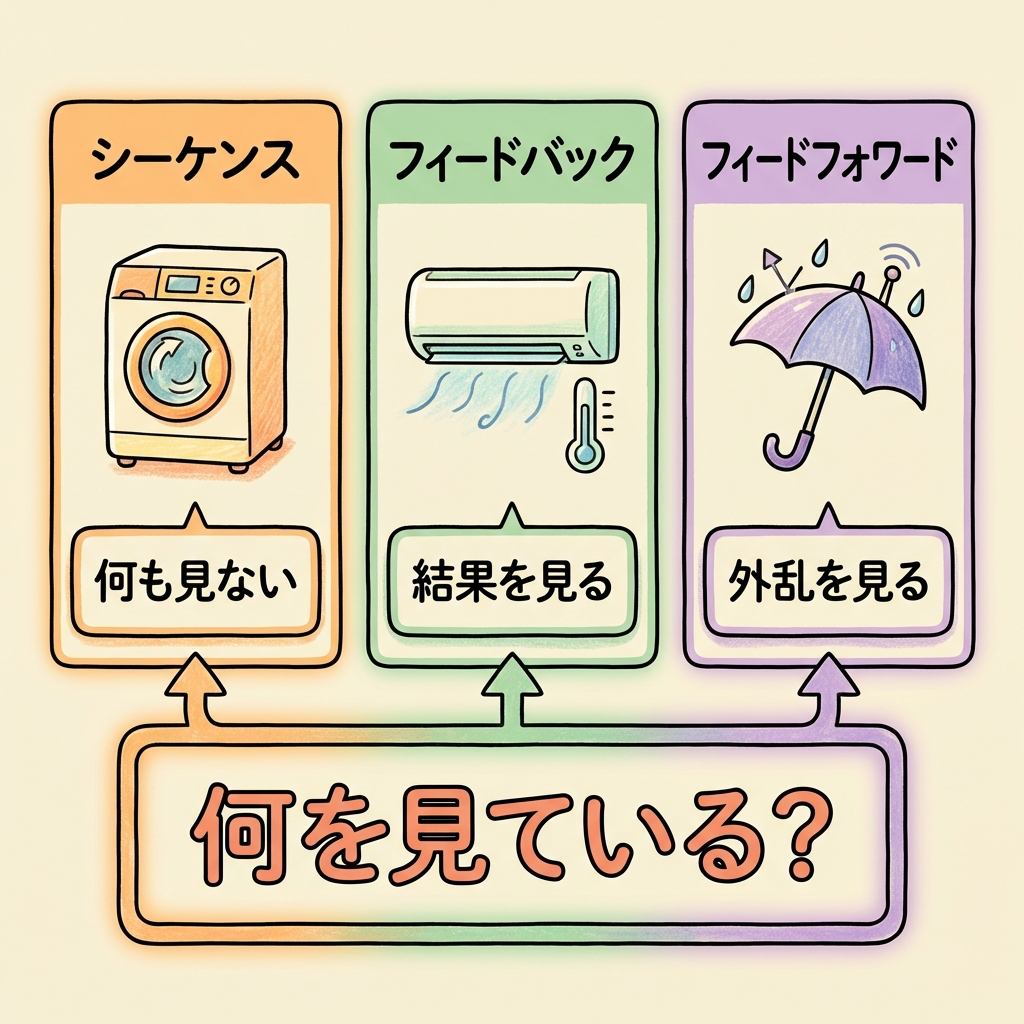

3つの制御方式を1枚で比較する

ここまでの内容を、1つの表に整理します。この表をまるごと覚えれば、電験三種の制御分類問題は確実に解けます。

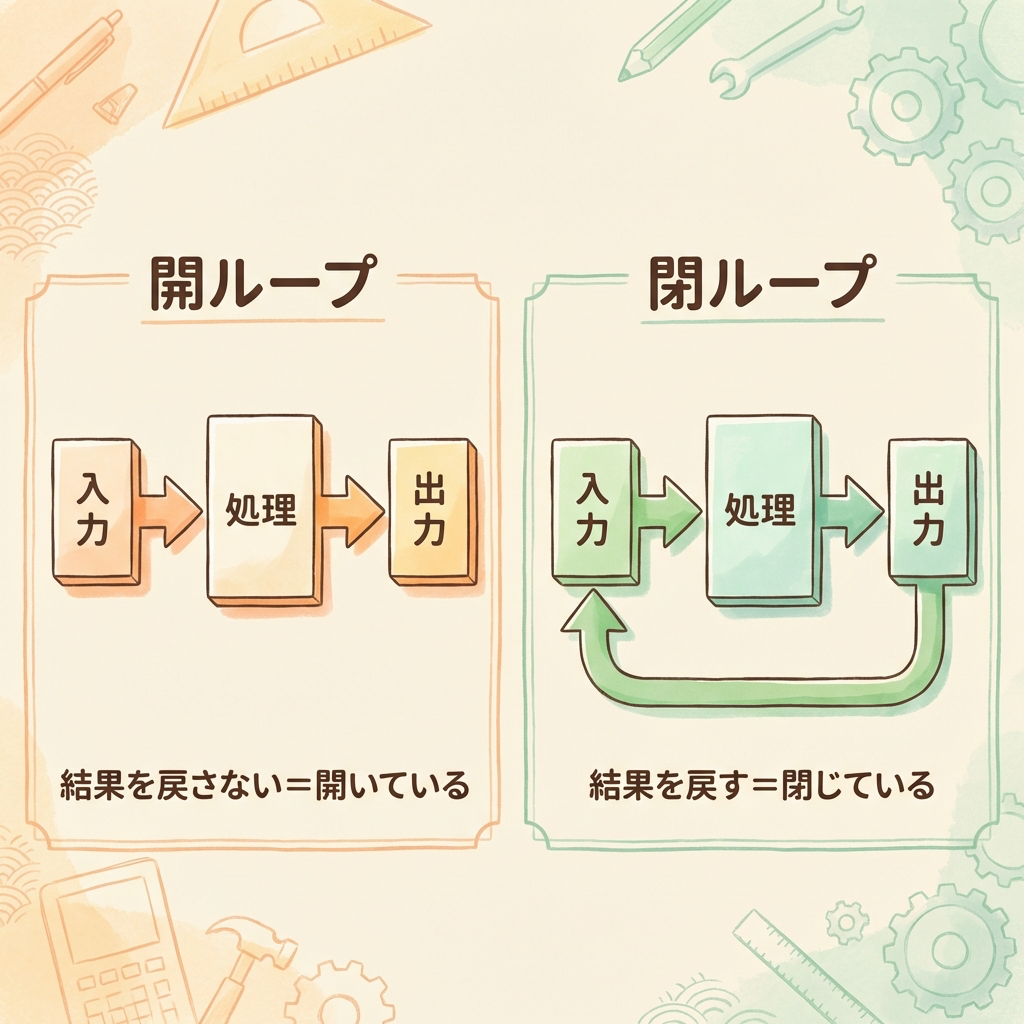

補足：「開ループ」と「閉ループ」とは？

電験三種の問題文では、「開ループ制御」「閉ループ制御」という用語もよく出てきます。これも3秒で理解できます。

「ループ」＝ 結果が入力に戻る「輪っか」のこと

つまり、フィードバック ＝ 閉ループであり、シーケンス ＝ 開ループです。

試験では「フィードバック制御は閉ループ制御の一種である」のような正誤問題が出ます。答えは「正しい」です。

電験三種の過去問で理解度チェック

ここまでの知識で、電験三種の制御分類問題が解けるか確認してみましょう。実際に出題された過去問のパターンを見ていきます。

出題パターン①：穴埋め問題

出題パターン②：正誤判定問題

問題を解くコツ

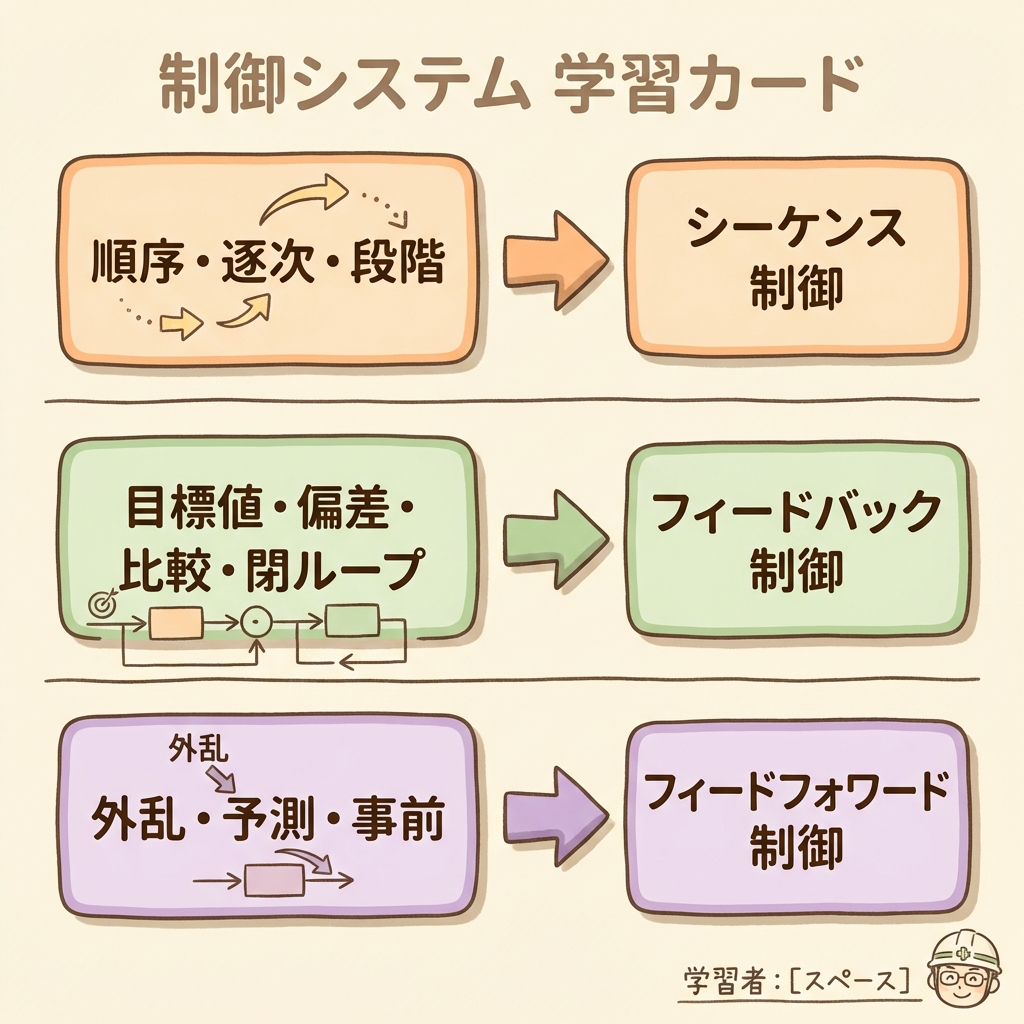

制御分類の問題は、問題文中のキーワードを拾うだけで解けます。以下の対応表を頭に入れておきましょう。

よくある質問（FAQ）

Q1. フィードバック制御とフィードフォワード制御、どちらが優れていますか？

どちらが「上」ということはありません。それぞれ得意分野が違います。

フィードバック制御は「何が起きてもとりあえず対応できる汎用性」が強みです。一方、フィードフォワード制御は「速い応答」が強みですが、予測モデルが正確でないと機能しません。

実際の産業システム（化学プラント、発電所など）では、両方を組み合わせるのが標準です。

Q2. シーケンス制御は「古い」制御方式ですか？

まったく古くありません。むしろ現代の製造業で最も広く使われている制御方式です。

工場の自動化ラインでは、PLC（プログラマブルロジックコントローラ）と呼ばれる装置でシーケンス制御を行っています。「工場の自動化 ≒ シーケンス制御」と言っても過言ではないほど重要な技術です。

Q3. 「PID制御」という言葉を聞きましたが、これは何ですか？

PID制御は、フィードバック制御の中で最もよく使われる具体的な手法です。「偏差をどうやって修正するか」のアルゴリズム（計算方法）の名前です。

P（比例）、I（積分）、D（微分）の3つの要素を組み合わせて偏差を修正します。電験三種でも出題範囲に含まれますので、この記事の内容を理解した後にステップアップとして学習することをおすすめします。

Q4. 電験三種では、この分野は何点分出題されますか？

機械科目の「自動制御」分野から、例年1〜2問（5〜10点）が出題されます。制御の分類を問う問題はほぼ毎回出ており、知識があれば計算なしで5点を確保できるコスパ最高の得点源です。

まとめ

自動制御の分類は、電験三種の機械科目における「最も費用対効果が高い得点源」です。

洗濯機・エアコン・天気予報。この3つのイメージさえ持っていれば、どんな問題が来ても対応できます。

この記事は自動制御シリーズの「ハブ記事（出発点）」です。ここから先、伝達関数やブロック線図、PID制御といったより実践的なテーマに進んでいきます。
