電験三種の「理論」科目は、直流回路・交流回路・静電気・電磁気・電子理論・電気計測と、カバーすべき範囲が非常に広い科目です。個別に勉強しているときは理解できていたのに、いざ試験前日になると「あれ、この公式どっちだっけ?」と記憶が混線する——これは誰もが経験することです。
この記事は、理論科目で登場する公式を1ページにすべて集約した「公式チートシート」です。各公式には「一言で言うと何をする式なのか」を添えているので、丸暗記ではなく意味ごと思い出せる構成にしています。試験当日の朝、通勤中、会場の待合室——このページを開くだけで最終確認が完了します。
まず覚える最重要の公式12
試験直前に1つだけ見るなら、この表です。それぞれの公式の意味と、似た公式との違いは、このあとの各章で説明しています。
| 公式の名前 | 式 | 何を求めるか |
|---|---|---|
| オームの法則 | V=IR | 電圧・電流・抵抗のどれか1つ |
| 電力 | P=VI=I²R=V²/R | 抵抗で消費される電力 |
| 合成抵抗 | 直列 R=R₁+R₂/並列(2本のとき) R=R₁R₂/(R₁+R₂) | まとめた1つの抵抗 |
| リアクタンス | XL=2πfL/XC=1/(2πfC) | コイル・コンデンサの交流での流れにくさ |
| インピーダンス(RLC直列) | Z=√(R²+(XL−XC)²) | 交流回路全体の流れにくさ |
| 交流電力と力率 | P=VIcosθ/cosθ=R/Z(直列回路のとき) | 有効電力と、そのうち仕事をする割合 |
| 直列共振 | f₀=1/(2π√(LC)) | XL=XC になる周波数 |
| 三相電力 | P=√3 VI cosθ(平衡のとき。Vは線間電圧、Iは線電流、θは相電圧と相電流の位相差) | 三相の有効電力 |
| コンデンサ | Q=CV/C=εS/d/W=½CV² | 電荷・静電容量・静電エネルギー |
| クーロンの法則 | F=Q₁Q₂/(4πε₀r²)(真空中) | 2つの電荷のあいだの力 |
| 電磁力・誘導起電力 | F=BIl/e=Blv(B・導体・動きが直角のとき)/e=NΔΦ/Δt(大きさ) | 電流が受ける力と、生まれる電圧 |
| 時定数 | RC回路 τ=RC/RL回路 τ=L/R | 過渡現象の速さ(約63.2%に達する時間) |
機械科目の公式は電験三種 機械の公式一覧にまとめています。静電エネルギー W=½CV² と磁気エネルギー W=½LI² は、第3章・第4章と第7章の対比表で並べて確かめられます。
交流の分野をどの順で学ぶかは、次のロードマップにまとめています。公式を覚える順番の目安にどうぞ。
交流回路を20ステップで得点源にする学習順序
📋 この記事の全体マップ|6分野の構成

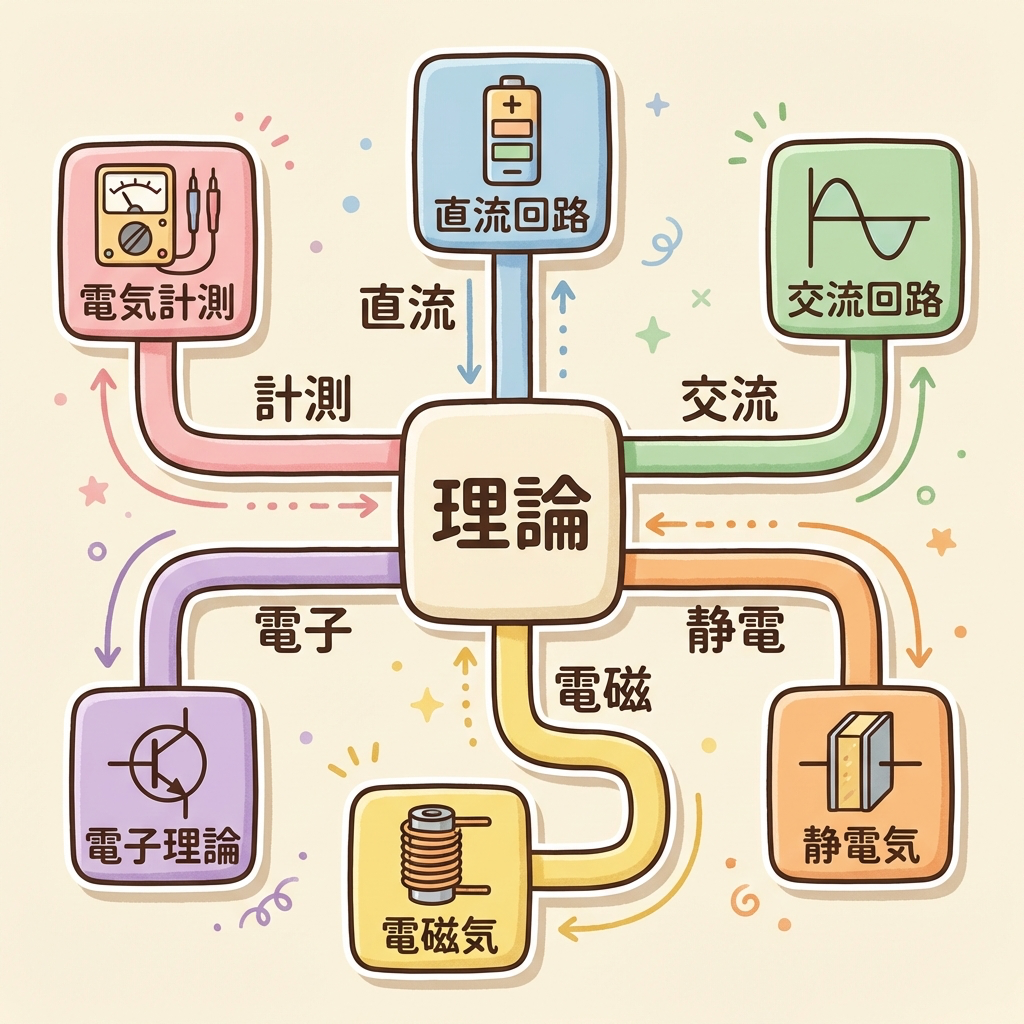

電験三種「理論」の出題範囲は大きく6つの分野に分かれます。この記事では、以下の順番で全公式を整理しています。過去問の出題数(平成21年度〜令和8年度上期の22回・396問を、このブログの過去問の分類で数えた値。三相交流は交流回路、過渡現象は電子理論に入れました)も併せて載せているので、どの分野に時間を割くべきかの判断材料にもしてください。
| No. | 分野 | 主な内容 | 22回の出題数 | ロードマップ |
|---|---|---|---|---|
| 1 | ⚡ 直流回路 | オームの法則、キルヒホッフ、テブナン、ブリッジ回路 | 58問 | 詳細→ |
| 2 | 🔌 交流回路 | インピーダンス、共振、力率、三相交流、電力 | 76問 | 詳細→ |
| 3 | ⚛️ 静電気 | クーロンの法則、電界、コンデンサ、静電エネルギー | 72問 | — |
| 4 | 🧲 電磁気 | 磁界、電磁力、電磁誘導、インダクタンス | 46問 | — |
| 5 | 💻 電子理論 | 半導体、ダイオード、トランジスタ、オペアンプ、過渡現象 | 107問 | — |
| 6 | 📏 電気計測 | 計器、倍率器・分流器、ブリッジ測定、電力測定 | 37問 | 詳細→ |

⚡ 第1章:直流回路の公式
直流回路は理論科目の「土台」です。ここで覚える公式は、交流回路・電子理論・電気計測のすべてに応用されます。逆にここが不安定だと、他の分野でも失点します。まずは最も基本的なオームの法則から、キルヒホッフ、分圧・分流まで一気に確認しましょう。
1-1. オームの法則・電力・電力量・ジュール熱
| 公式 | 一言で言うと? | 単位 | 詳細解説 |
|---|---|---|---|

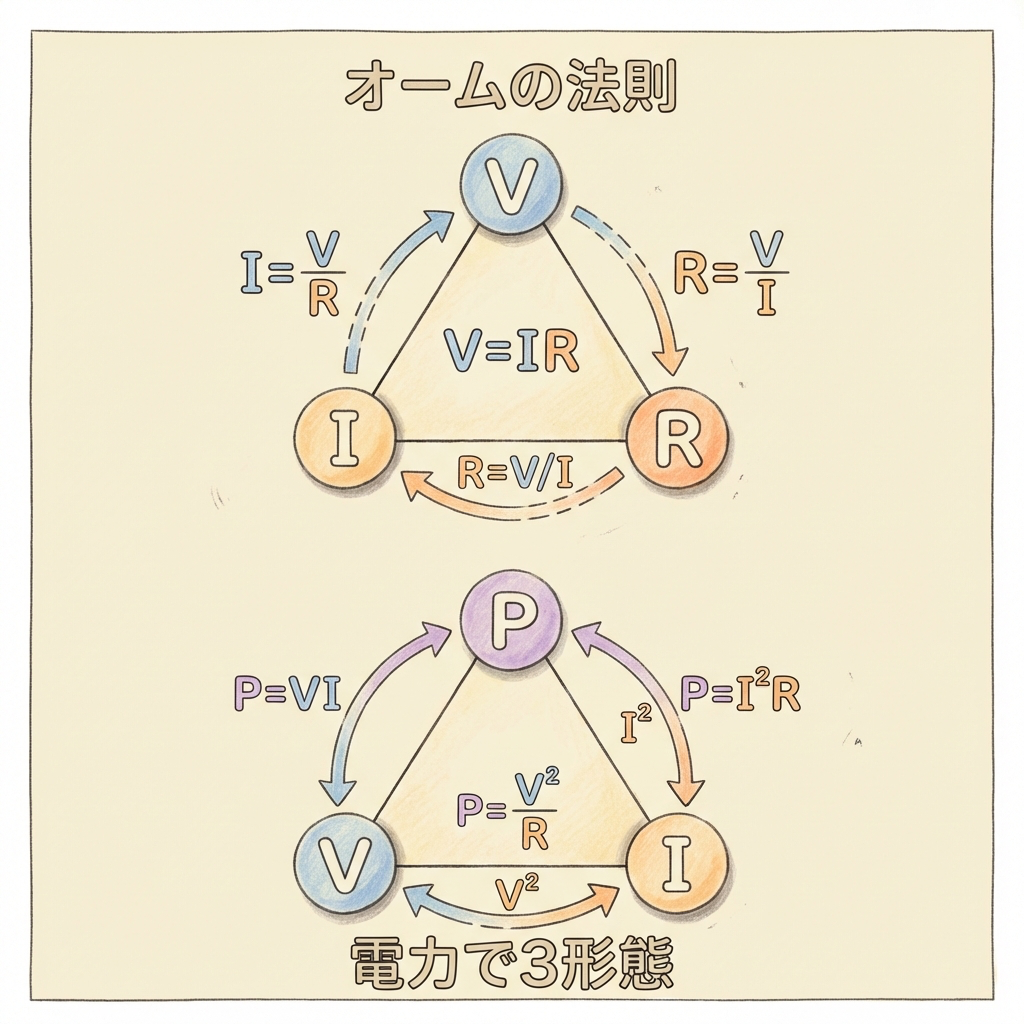

| V = IR | 電圧=電流×抵抗。すべての回路計算の大元。 | V [V]、I [A]、R [Ω] | 解説→ |
| I = V / R | 電圧が同じなら、抵抗が大きいほど電流は小さい。 | I [A] | 解説→ |
| R = V / I | 抵抗=電圧÷電流。回路の「流れにくさ」を数値化。 | R [Ω] | 解説→ |
| P = VI = I²R = V²/R | 電力=「1秒あたりに消費するエネルギー」。3形態を使い分ける。 | P [W] | 解説→ |
| W = Pt = VIt | 電力量=電力×時間。「電気代の元になる量」。 | W [J] または [Wh] | 解説→ |
| Q = I²Rt [J] | ジュール熱=電流の二乗×抵抗×時間。抵抗で発生する熱量。 | Q [J] | 解説→ |
| 1 [cal] = 4.186 [J] | ジュールとカロリーの換算。水の温度上昇問題で必須。 | — | 解説→ |
1-2. 合成抵抗
| 公式 | 一言で言うと? | 適用条件 | 詳細解説 |
|---|---|---|---|
| R = R₁ + R₂ + R₃… | 直列接続=足し算。「道が長くなるほど通りにくい」。 | 直列接続 | 解説→ |
| 1/R = 1/R₁ + 1/R₂… | 並列接続=逆数の足し算。「道が増えるほど通りやすい」。 | 並列接続 | 解説→ |
| R = R₁R₂ / (R₁+R₂) | 「和分の積」。2本の並列のときだけ使えるショートカット。 | 2本の並列 | 解説→ |
1-3. 抵抗率・導電率・温度変化
| 公式 | 一言で言うと? | 詳細解説 |
|---|---|---|
| R = ρ × (L / S) | 抵抗=抵抗率×(長さ÷断面積)。電線が長いほど、細いほど抵抗が大きい。 | 解説→ |
| σ = 1 / ρ | 導電率=抵抗率の逆数。「電気の通しやすさ」を表す。 | 解説→ |
| R_t = R₀(1 + αt) | 温度が上がると金属の抵抗は増える。R₀ は 0℃ のときの抵抗、α は 0℃ を基準にした温度係数(基準の温度が違う α を使うとずれる)。 | 解説→ |
1-4. 分圧・分流の法則
| 公式 | 一言で言うと? | 詳細解説 |
|---|---|---|

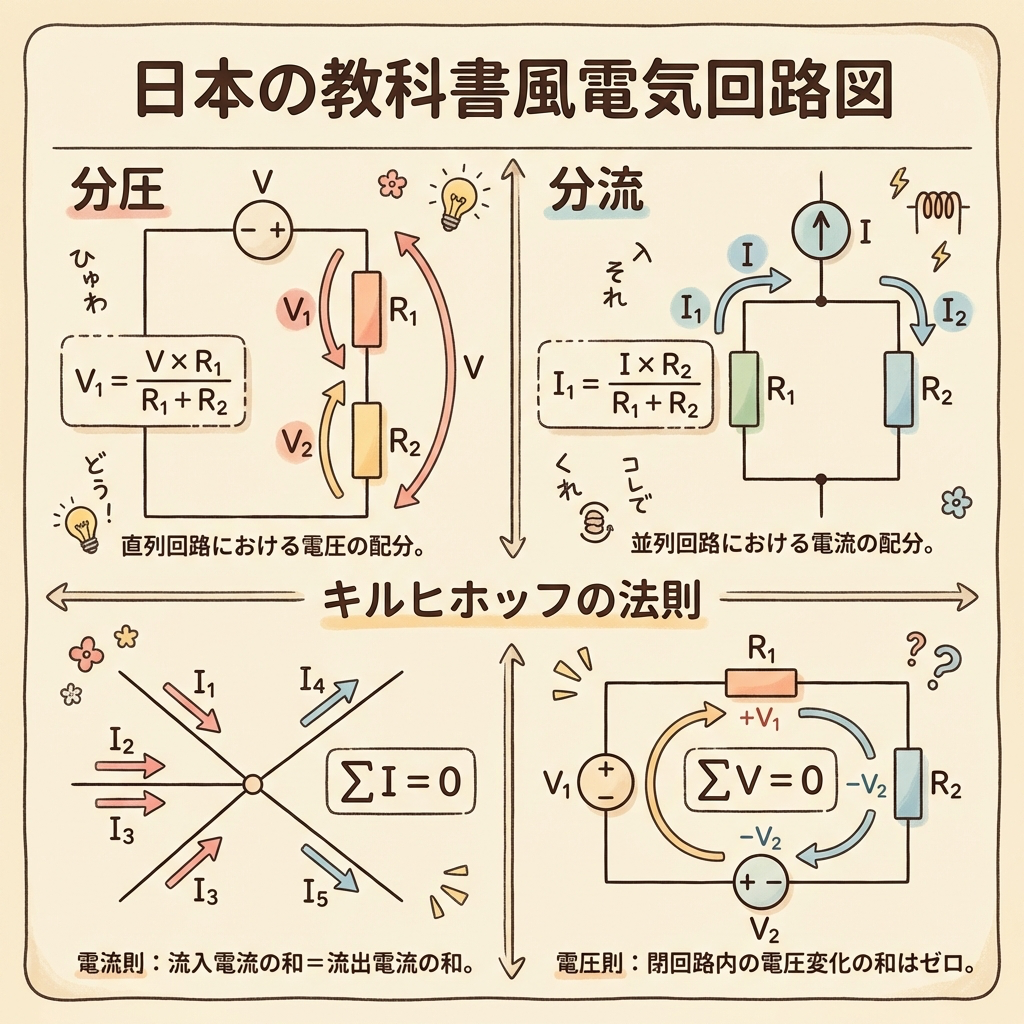

| V₁ = V × R₁/(R₁+R₂) | 分圧=直列回路で、抵抗が大きい方に電圧が多く分配される。 | 解説→ |
| I₁ = I × R₂/(R₁+R₂) | 分流=2本の並列回路で、抵抗が小さい方に電流が多く流れる。分子が「相手」の抵抗値であることに注意(3本以上の並列では使えない)。 | 解説→ |
1-5. キルヒホッフの法則
| 法則 | 公式 | 一言で言うと? | 詳細解説 |
|---|---|---|---|
| 第1法則 (電流則) |
ΣI = 0 | 「接続点に入る電流の合計 = 出る電流の合計」。水の分岐と同じ。 | 解説→ |
| 第2法則 (電圧則) |
ΣV = 0 | 「閉じた一周の電圧の合計 = 0」。起電力の合計=電圧降下の合計。 | 解説→ |
1-6. テブナンの定理・ノートンの定理・重ね合わせの理
| 定理 | 核心公式 | 一言で言うと? | 詳細解説 |
|---|---|---|---|
| テブナンの定理 | I = V₀ / (R₀ + R_L) | 複雑な回路を「1つの電圧源V₀と1つの抵抗R₀」に置き換えて解く。 | 解説→ |
| ノートンの定理 | I_N = V₀ / R₀ | 複雑な回路を「1つの電流源I_Nと1つの抵抗R₀」に置き換える。テブナンの双対。 | 解説→ |
| 重ね合わせの理 | I = I₁ + I₂ + … | 電源が複数ある場合、1つずつ計算して足し合わせる。他の電源は短絡(電圧源)or開放(電流源)にする。線形の回路の電流・電圧だけで、電力は重ね合わせできない。 | — |
1-7. ブリッジ回路・Y-Δ変換
| 公式 | 一言で言うと? | 詳細解説 |
|---|---|---|
| R₁R₃ = R₂R₄ (平衡条件) |
ホイートストンブリッジの平衡条件。対角の積が等しいとき、検流計の電流=0。未知抵抗を精密測定するのに使う。 | 解説→ |
| Δ→Y:R_a = R₁R₂ / (R₁+R₂+R₃) | デルタ結線をスター結線に変換。分母は3つの抵抗の和、分子は隣り合う2つの積。 | 解説→ |
| Y→Δ:R₁ = (R_aR_b + R_bR_c + R_cR_a) / R_c | スター結線をデルタ結線に変換。分子は3つの「ペアの積」の和、分母は対辺の抵抗。 | 解説→ |

🔌 第2章:交流回路の公式
交流回路(三相交流を含む)は、22回の396問のうち76問で出ています。「直流と何が違うのか」で混乱しやすい分野です。ここでのカギはインピーダンスZという概念を正しく理解すること。直流でのR(抵抗)が、交流ではZ(インピーダンス)に拡張されるだけ、と捉えればパニックになりません。
2-1. 交流の基本量(正弦波・周波数・周期)
| 公式 | 一言で言うと? | 詳細解説 |
|---|---|---|

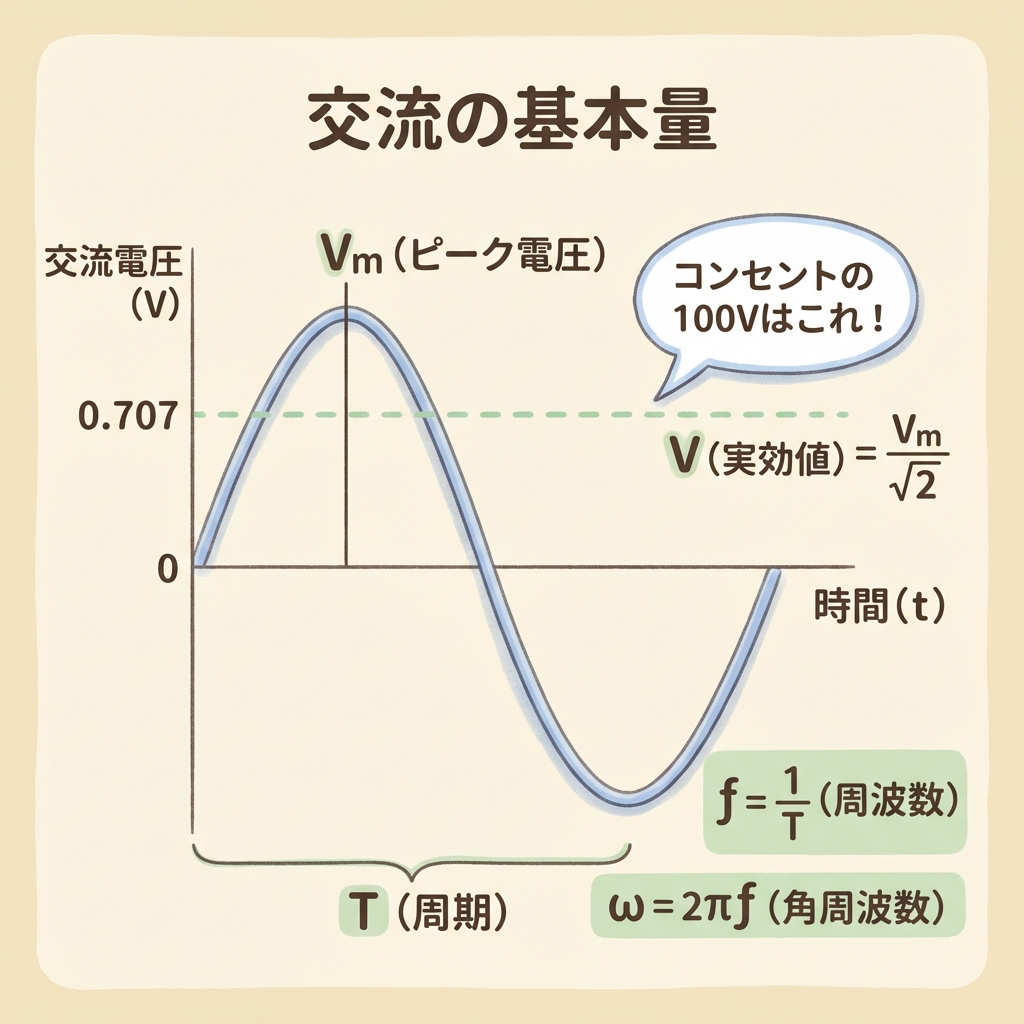

| v = Vm sin(ωt + θ) | 瞬時値の式。Vm=最大値、ω=角周波数、θ=初期位相。交流の「正体」はこの式。 | 解説→ |
| f = 1 / T | 周波数 = 1÷周期。1秒間に何回振動するかを示す。日本は50Hzまたは60Hz。 | 解説→ |
| ω = 2πf | 角周波数 = 2π×周波数。「1秒間に何ラジアン回転するか」。単位は [rad/s]。 | 解説→ |
2-2. 実効値・最大値・平均値
| 公式 | 一言で言うと? | 詳細解説 |
|---|---|---|
| V = Vm / √2 ≈ 0.707Vm | 正弦波の実効値=最大値÷√2。「コンセントの100V」はこの実効値のこと。直流に換算した等価の値(方形波など正弦波でない波では成り立たない)。 | 解説→ |
| V_avg = 2Vm / π ≈ 0.637Vm | 正弦波の平均値=半波の平均。整流型計器の指示値に使われる。 | 解説→ |
| 波形率 = V / V_avg ≈ 1.11 | 実効値÷平均値。正弦波の場合は約1.11。計器の補正に使う。 | 解説→ |
| 波高率 = Vm / V ≈ 1.414 | 最大値÷実効値 = √2。正弦波の場合のみ成り立つ。 | 解説→ |
2-3. リアクタンスとインピーダンス
| 公式 | 一言で言うと? | 詳細解説 |
|---|---|---|
| X_L = ωL = 2πfL | 誘導性リアクタンス。コイルの「交流に対する抵抗」。周波数が高いほど大きい。 | 解説→ |
| X_C = 1/(ωC) = 1/(2πfC) | 容量性リアクタンス。コンデンサの「交流に対する抵抗」。周波数が高いほど小さい。 | 解説→ |

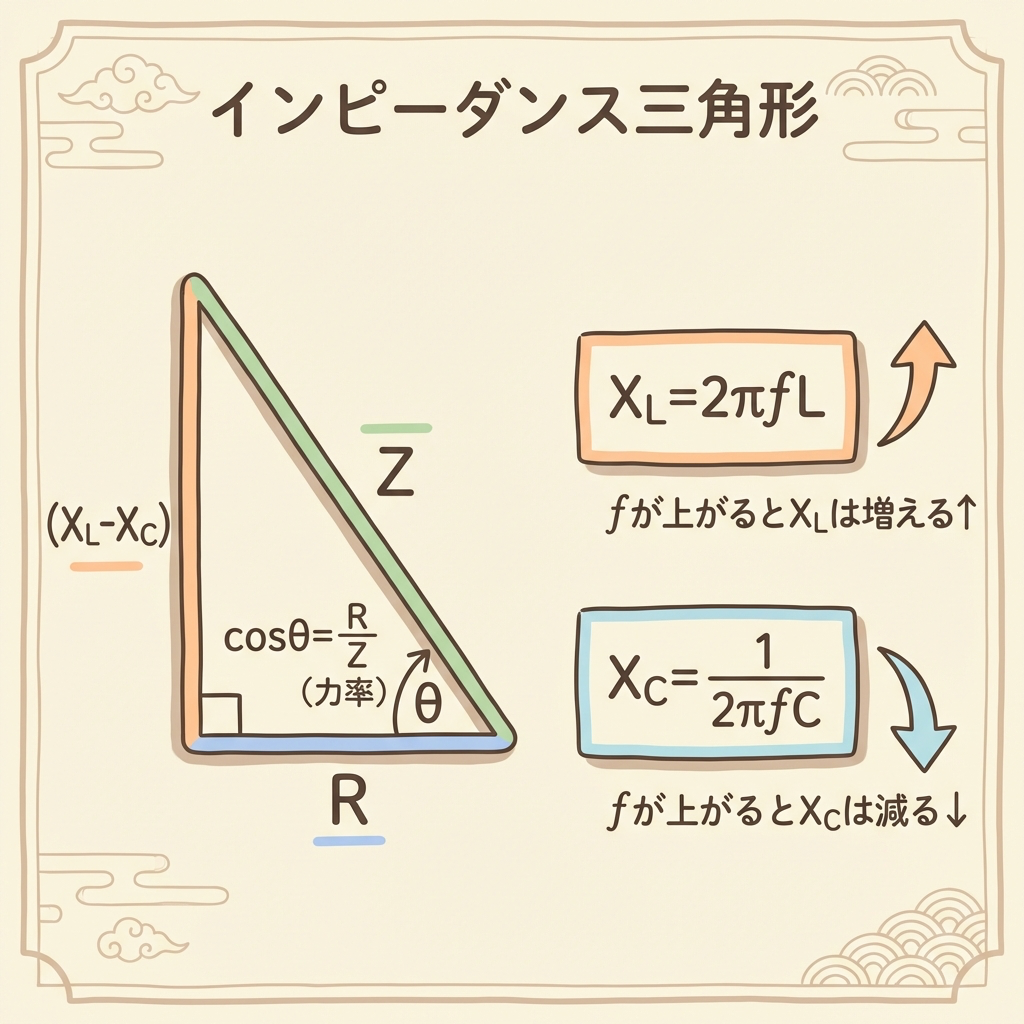

| Z = √(R² + (X_L - X_C)²) | RLC直列回路のインピーダンス。直角三角形の斜辺=Z、底辺=R、高さ=(X_L - X_C)。 | 解説→ |
| Z = R + j(X_L - X_C) | 複素数表示。jは虚数単位(電気では i の代わりに j を使う)。計算はこちらが便利。 | 解説→ |
| I = V / Z | 交流のオームの法則。直流のI=V/Rと同じ形。RがZに変わっただけ。 | 解説→ |
| Y = 1 / Z = G + jB | アドミタンス=インピーダンスの逆数。並列回路の計算で威力を発揮。G=コンダクタンス、B=サセプタンス。 | 解説→ |
表の Z = R + j(X_L − X_C) に出てくる j は、ベクトルを90°回す記号です。なぜ交流の計算で虚数を使うのかは、複素数とjの意味|なぜ交流で虚数が出てくるのかで、回転するベクトルの図から確かめられます。複素数・三角関数・対数など、試験で使う数学の公式は電験三種の数学の公式一覧に1ページでまとめています。

2-4. 力率と交流電力
| 公式 | 一言で言うと? | 詳細解説 |
|---|---|---|
| cosθ = R / Z | 直列回路のとき、力率=抵抗÷インピーダンス(並列回路では成り立たない)。「供給した電力のうち、実際に仕事をする割合」。1に近いほど効率が良い。 | 解説→ |
| cosθ = P / S | 力率=有効電力÷皮相電力。電力の観点からの力率の定義。 | 解説→ |
| P = VIcosθ [W] | 有効電力=実際に仕事をする電力。電力量(kWh)の料金のもとになる電力。 | 解説→ |
| Q = VIsinθ [var] | 無効電力=コイルやコンデンサが「蓄えて返す」を繰り返す電力。仕事はしないが送電線を流れる。 | 解説→ |
| S = VI [VA] | 皮相電力=電圧×電流。「見かけ上の電力」。変圧器の容量はこれで表示。 | 解説→ |

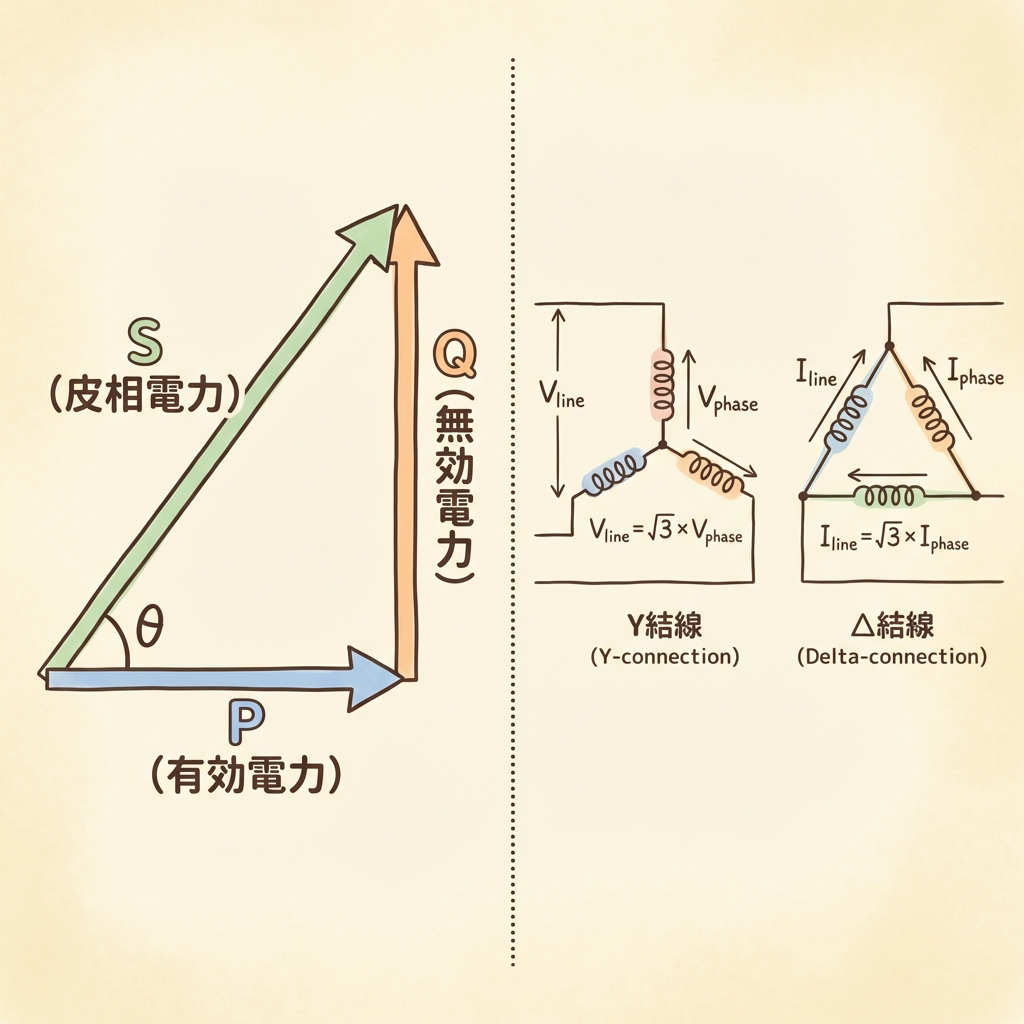

| S² = P² + Q² | 電力三角形。三平方の定理がそのまま成立する。 | 解説→ |
| P = I²R = V²/R | 有効電力の別表現。交流でも「抵抗で消費される電力」は直流と同じ形(V は抵抗 R にかかる電圧。電源の電圧ではない)。 | 解説→ |
2-5. 共振回路
| 種類 | 共振周波数 | 共振時の特徴 | 詳細解説 |
|---|---|---|---|
| 直列共振 | f₀ = 1 / (2π√(LC)) | X_L = X_C → Z = R(最小)→ I = 最大。電流が爆発的に増える。力率 = 1。 | 解説→ |
| 並列共振 | f₀ = 1 / (2π√(LC)) | Z = 最大(理想的には∞)→ I = 最小。回路内部でL⇔Cの間をエネルギーが往復。f₀ の式はコイルの抵抗を無視したとき。 | 解説→ |
| Q値(先鋭度) | Q = ω₀L/R = 1/(ω₀CR) | 直列共振の「鋭さ」を示す(R・L・C の並列共振では Q=R/(ω₀L) と逆の形)。Q値が大きいほど、特定の周波数だけを選別できる。 | 解説→ |

2-6. 三相交流
三相交流は、工場やビルなどの「大きな電力を効率よく送る」ために使われる方式です。ここでの最大のポイントは「線間と相の関係」。Y結線とΔ結線で電圧・電流の関係が異なるので、表で整理して確認しましょう(表の √3 の関係は三相が平衡のとき)。
| 結線 | 電圧の関係 | 電流の関係 | 詳細解説 |
|---|---|---|---|
| Y結線 (スター) |
V_線間 = √3 × V_相 | I_線 = I_相 | 解説→ |
| Δ結線 (デルタ) |
V_線間 = V_相 | I_線 = √3 × I_相 | 解説→ |
2-7. 三相電力
| 公式 | 一言で言うと? | 詳細解説 |
|---|---|---|
| P = √3 × V_L × I_L × cosθ | 三相電力の大公式(平衡のとき)。V_LとI_Lは「線間電圧」「線電流」、θ は相電圧と相電流の位相差。Y/Δどちらでも使える。 | 解説→ |
| P = 3 × V_p × I_p × cosθ | 相電圧・相電流で表した三相電力。「1相分の電力×3」。 | 解説→ |
| P = 3I²R = 3V_p²/R | 三相電力を抵抗値で表した形。負荷が抵抗のみの場合(cosθ=1)に簡略化。 | 解説→ |
⚛️ 第3章:静電気の公式
静電気の分野は「クーロンの法則」→「電界・電位」→「コンデンサ」→「静電エネルギー」という流れで構成されています。電磁気と混同しやすいですが、静電気は「動かない電荷」が主役、電磁気は「動く電荷(電流)」が主役——この違いを意識すると整理しやすくなります。
3-1. クーロンの法則・電界・電位
| 公式 | 一言で言うと? | 詳細解説 |
|---|---|---|

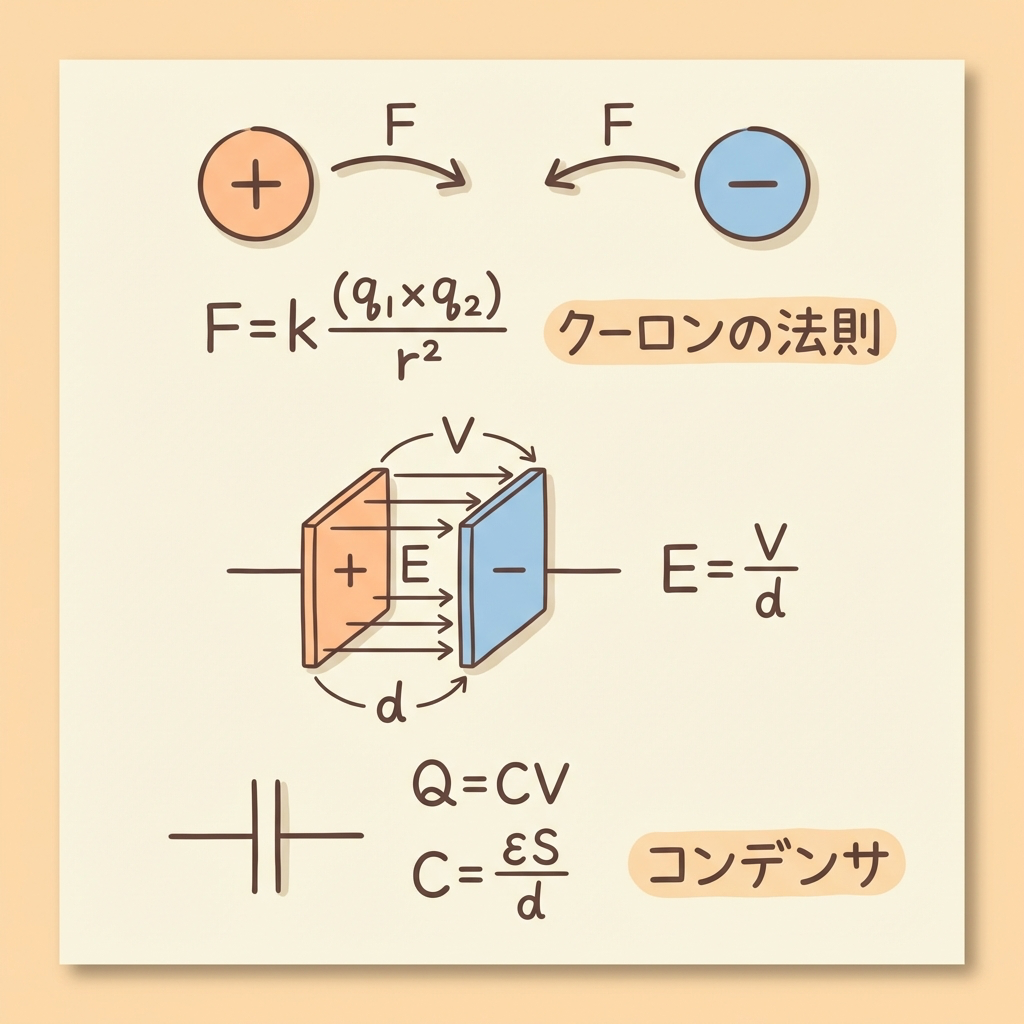

| F = Q₁Q₂ / (4πε₀r²) | クーロンの法則(真空中)。2つの電荷間に働く力。距離の2乗に反比例する(万有引力と同じ形)。比誘電率 εᵣ の中では 1/εᵣ になる。 | 解説→ |
| E = F / Q = Q / (4πε₀r²) | 電界の強さ=「単位電荷あたりの力」。真空中の点電荷が作る電界は距離の2乗に反比例。 | 解説→ |
| E = V / d | 平行平板間の電界。電圧÷距離(極板の端の乱れを無視したとき)。いちばん単純な形。 | 解説→ |
| V = Q / (4πε₀r) | 点電荷が作る電位。電界と違い、距離の1乗に反比例(1/rの関係)。 | 解説→ |
| E = -dV/dr | 電界は電位の傾き(勾配)のマイナス。電位が急に変わる場所ほど電界が強い。 | 解説→ |
3-2. ガウスの法則
| 公式 | 一言で言うと? | 詳細解説 |
|---|---|---|
| ∮E·dS = Q / ε₀ | ガウスの法則。閉曲面を貫く電気力線の本数=中の電荷÷誘電率。対称性の高い問題で電界を一発で求められる。 | 解説→ |
| 電気力線の本数 = Q / ε₀ | 電荷Q [C] から出る電気力線の総本数。ε₀ = 8.854×10⁻¹² [F/m]。 | 解説→ |
ガウスの法則を導体に当てはめると、静電平衡にある導体の内部の電界は0になり、導体で囲んだ空間は外の電界の影響を受けません。これが静電遮蔽(静電シールド)で、理由は静電遮蔽(静電シールド)とは?|導体内部の電界がゼロになる理由で図解しています。
3-3. コンデンサの公式
| 公式 | 一言で言うと? | 詳細解説 |
|---|---|---|
| Q = CV | コンデンサの基本式。蓄える電荷=容量×電圧。 | 解説→ |
| C = ε₀εᵣS / d | 平行平板コンデンサの容量。面積が大きいほど・距離が近いほど容量が大きい。εᵣ=比誘電率。 | 解説→ |
| 直列:1/C = 1/C₁ + 1/C₂ | コンデンサの直列=逆数の和。抵抗と逆なので注意。 | 解説→ |
| 並列:C = C₁ + C₂ | コンデンサの並列=足し算。抵抗とは逆のパターン。 | 解説→ |
3-4. 静電エネルギー
| 公式 | 一言で言うと? | 詳細解説 |
|---|---|---|
| W = ½QV | 静電エネルギーの基本形。電荷と電圧の積の半分。 | 解説→ |
| W = ½CV² | 電圧が一定のとき便利。Q=CVを代入した形。 | 解説→ |
| W = Q² / (2C) | 電荷が一定のとき便利(電源を外した後のコンデンサ)。V=Q/Cを代入した形。 | 解説→ |

🧲 第4章:電磁気の公式
電磁気は「磁界」→「電磁力」→「電磁誘導」→「インダクタンス」という流れで学びます。静電気と対比しながら覚えると整理しやすくなります。静電気ではE(電界)がメインでしたが、電磁気ではH(磁界の強さ)とB(磁束密度)の2つが主役です。
4-1. 磁界・磁束密度
| 公式 | 一言で言うと? | 詳細解説 |
|---|---|---|

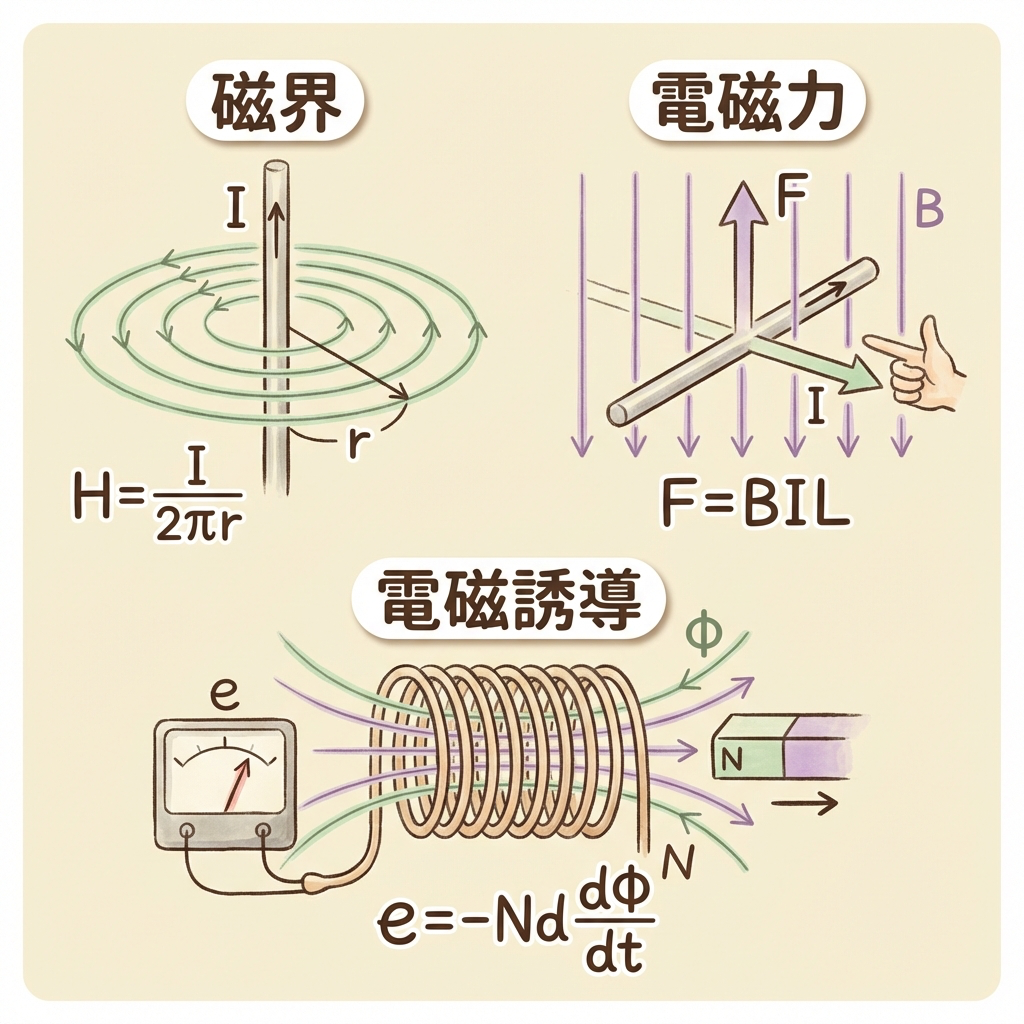

| H = I / (2πr) | 十分に長い直線導体が作る磁界。電流からの距離rに反比例する。アンペールの法則から導出。 | 解説→ |
| H = NI / l(ソレノイド) | 十分に長いソレノイド(または環状コイル)の内部の磁界=巻数×電流÷長さ。内部は一様。 | 解説→ |
| B = μH = μ₀μᵣH | 磁束密度 = 透磁率 × 磁界の強さ。Hは「原因」、Bは「結果」。 | 解説→ |
| Φ = BS | 磁束 = 磁束密度 × 面積(B が面に垂直で一様なとき)。「ある面を貫く磁力線の束の量」。 | 解説→ |
4-2. 電磁力(ローレンツ力)
| 公式 | 一言で言うと? | 詳細解説 |
|---|---|---|
| F = BIL [N] | 電磁力=磁束密度×電流×導体の長さ(導体が磁界と直角のとき)。磁界中で電流を流すと力が発生する(モーターの原理)。フレミングの左手の法則で方向を判定。 | 解説→ |
| F = BILsinθ | 導体が磁界に対して角度θを持つ場合。θ=90°のとき最大(sinθ=1)。 | 解説→ |
| f = qvB [N](荷電粒子) | ローレンツ力(速度が磁界と直角のとき)。磁界中を運動する荷電粒子に働く力。電子ビームの偏向に利用。 | 解説→ |
4-3. 電磁誘導・インダクタンス
| 公式 | 一言で言うと? | 詳細解説 |
|---|---|---|
| e = -N(dΦ/dt) [V] | ファラデーの法則。磁束の変化が起電力を生む。マイナスは「変化を妨げる向き」(レンツの法則)。 | 解説→ |
| e = BLv [V] | 導体が速度vで磁界中を動くときの起電力(B・導体・速度が互いに直角のとき。発電機の原理)。フレミングの右手の法則で方向を判定。 | 解説→ |
| e = -L(di/dt) [V] | 自己誘導起電力。電流が変化すると、自分自身に電圧を誘導する。Lが大きいほど変化を嫌う。 | 解説→ |
| L = μN²S / l [H] | 十分に長いソレノイドの自己インダクタンス。巻数の2乗に比例、長さに反比例。 | 解説→ |
| W = ½LI² [J] | コイルに蓄えられる磁気エネルギー。コンデンサのW=½CV²と対になる。 | 解説→ |
4-4. 磁気回路
| 公式 | 一言で言うと? | 詳細解説 |
|---|---|---|
| Φ = NI / R_m | 磁気回路のオームの法則。磁束Φ=起磁力NI÷磁気抵抗R_m。電気回路のI=V/Rと全く同じ形。 | 解説→ |
| R_m = l / (μS) | 磁気抵抗=磁路の長さ÷(透磁率×断面積)。電気のR=ρL/Sと同じ形。 | 解説→ |
💻 第5章:電子理論・過渡現象の公式
電子理論は半導体・ダイオード・トランジスタ・オペアンプなど範囲が広く、22回の396問のうち85問(過渡現象を入れると107問)と、6分野でいちばん多く出ています。覚える式は少ないので、表の式を意味ごと押さえるのが近道です。過渡現象は「時定数τ」さえ理解すれば、パターンで解けます。
5-1. 半導体・ダイオード・トランジスタ
| 公式・用語 | 一言で言うと? | 詳細解説 |
|---|---|---|
| n型半導体 / p型半導体 | n型=多数キャリアが電子。p型=多数キャリアが正孔(ホール)。どちらも全体では電気的に中性(負や正に帯電してはいない)。不純物のドーピングで作る。 | 解説→ |

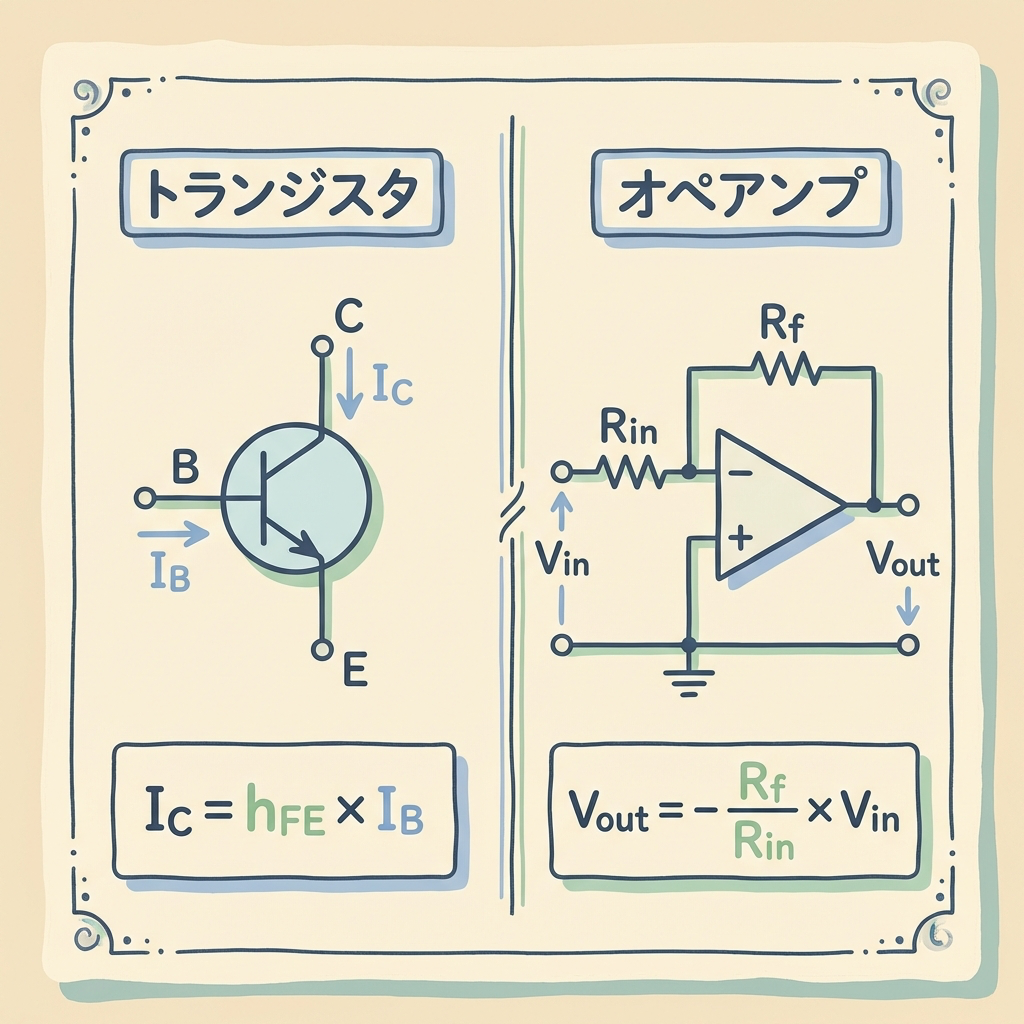

| I_C = h_FE × I_B | トランジスタの電流増幅(能動領域のとき。飽和すると IC は回路で決まる)。コレクタ電流=電流増幅率×ベース電流。小さい信号を大きくする。 | 解説→ |
| I_E = I_B + I_C | エミッタ電流=ベース電流+コレクタ電流。キルヒホッフの第1法則そのもの。 | 解説→ |
5-2. オペアンプ
| 回路名 | 公式 | 一言で言うと? | 詳細解説 |
|---|---|---|---|
| 反転増幅回路 | V_out = -(R_f / R_in) × V_in | 出力=入力×(-帰還抵抗/入力抵抗)。マイナスなので位相が反転する。 | 解説→ |
| 非反転増幅回路 | V_out = (1 + R_f / R_in) × V_in | 出力=入力×(1+帰還抵抗/入力抵抗)。位相は反転しない。倍率は必ず1以上。 | 解説→ |
5-3. 過渡現象(RC回路・RL回路)
| 回路 | 時定数τ | 充電・放電の式(代表例) | 詳細解説 |
|---|---|---|---|
| RC回路 | τ = RC [s] |
充電:v(t) = V(1 - e^(-t/τ)) 放電:v(t) = V × e^(-t/τ) |
解説→ |
| RL回路 | τ = L / R [s] |
電流増加:i(t) = (V/R)(1 - e^(-t/τ)) 電流減少:i(t) = (V/R) × e^(-t/τ) |
解説→ |

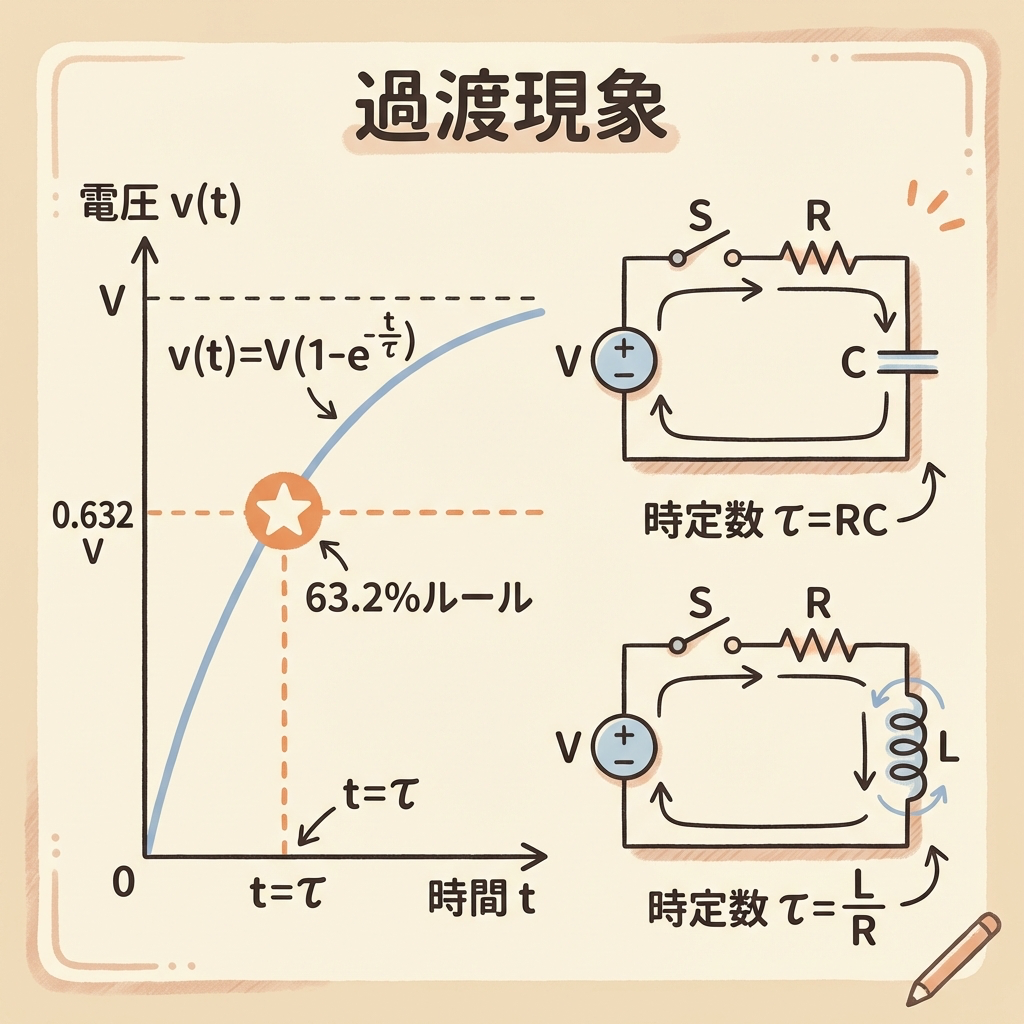

第5章の過渡現象は、時定数τと「63.2%ルール」を押さえると解きやすくなります。
時定数τの意味と計算方法
📏 第6章:電気計測の公式
電気計測の分野は、「計器の種類と特徴」を問う知識問題と、「倍率器・分流器」の計算問題に大別されます。計算は基本的にオームの法則の応用なので、直流回路をしっかり理解していれば怖くありません。
6-1. 倍率器と分流器
| 用途 | 公式 | 一言で言うと? | 詳細解説 |
|---|---|---|---|
| 倍率器 (電圧計の範囲拡大) |

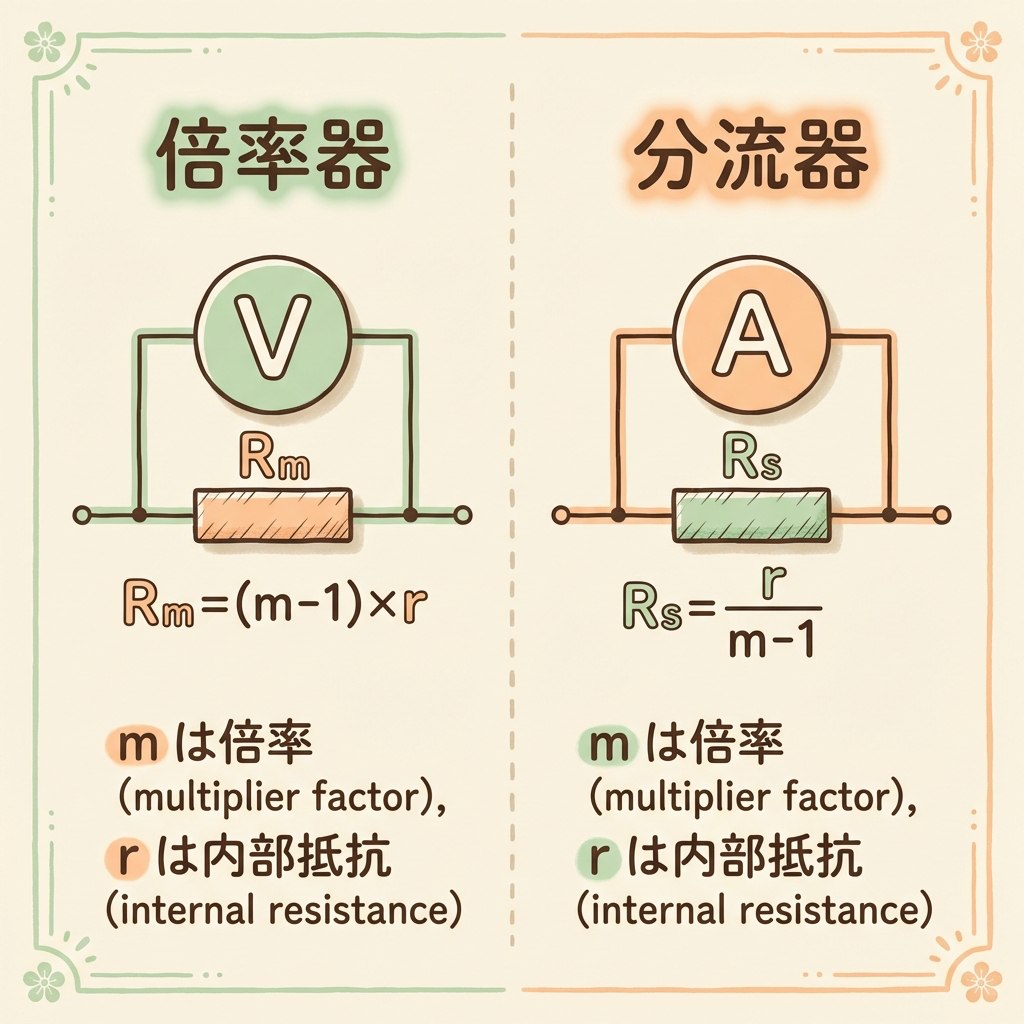

R_m = (m - 1) × r | 電圧計に直列に抵抗を接続して測定レンジを拡大。mは倍率(=測定したい電圧÷計器の最大電圧)、rは計器の内部抵抗。 | 解説→ |
| 分流器 (電流計の範囲拡大) |
R_s = r / (m - 1) | 電流計に並列に抵抗を接続して測定レンジを拡大。mは倍率(=測定したい電流÷計器の最大電流)、rは計器の内部抵抗。 | 解説→ |
6-2. 電力測定
| 測定法 | 公式 | 一言で言うと? | 詳細解説 |
|---|---|---|---|
| 二電力計法 | P = W₁ + W₂ | 三相3線式なら、2つの電力計の読みを足すだけで三相電力がわかる(負荷が不平衡でもよい)。 | 解説→ |
| 三電圧計法 | P = (V₃² - V₁² - V₂²) / (2R) | 電力計なしで、3つの電圧計と既知抵抗Rだけで電力を測定。 | 解説→ |
| 三電流計法 | P = (I₃² - I₁² - I₂²) × R / 2 | 3つの電流計と既知抵抗Rで電力を測定。三電圧計法の双対。 | 解説→ |
6-3. 指示電気計器の種類(知識問題)
| 計器名 | 動作原理 | DC/AC | 特徴 |
|---|---|---|---|
| 可動コイル形 | 永久磁石の磁界中でコイルに電流→トルク | DC専用 | 高精度。目盛り等間隔。 |
| 可動鉄片形 | 鉄片の反発力 | DC/AC | 構造簡単・安価。目盛り不等間隔。 |
| 電流力計形 | 2つのコイル間の電磁力 | DC/AC | 電力計に使用。高精度。 |
| 誘導形 | 回転磁界による渦電流 | AC専用 | 電力量計(積算計)に使用。 |
| 整流形 | ACを整流→可動コイル形で測定 | AC | 平均値を測定し実効値目盛り。正弦波以外で誤差あり。 |
| 熱電形 | 電流による発熱→熱電対で起電力 | DC/AC | 高周波でも真の実効値が測れる。 |
| 静電形 | 極板間の静電力 | DC/AC | 高電圧測定。電流を消費しない。 |

🔄 第7章:静電気 vs 電磁気 対比表&重要定数
「静電気と電磁気のどちらの公式だったか」は混同しやすいところです。以下の対比表を頭に入れておけば、混乱を防げます。
7-1. 静電気と電磁気の完全対比

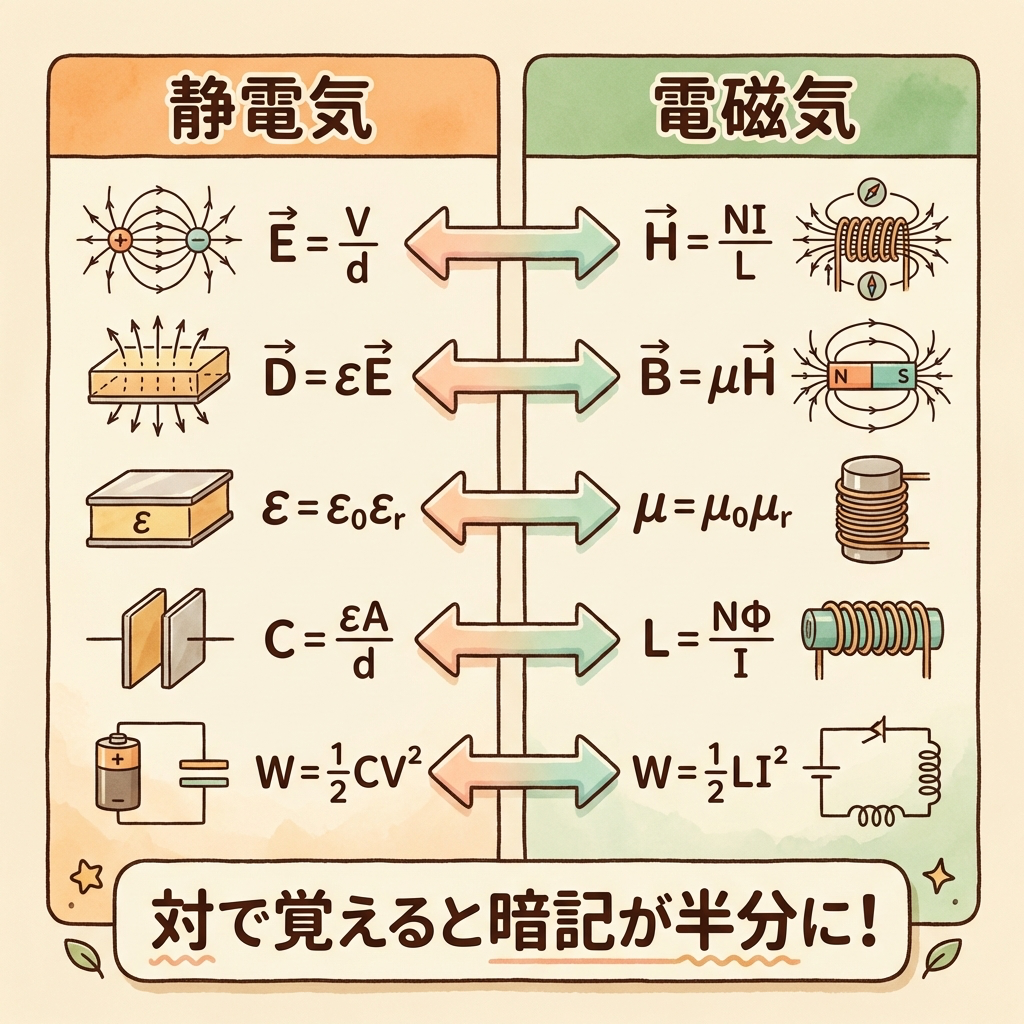

| 項目 | ⚛️ 静電気 | 🧲 電磁気 |
|---|---|---|
| 源 | 電荷 Q [C] | 電流 I [A](磁荷は存在しない) |
| 場の強さ | 電界 E [V/m] | 磁界 H [A/m] |
| 束密度 | 電束密度 D = εE [C/m²] | 磁束密度 B = μH [T] |
| 媒質定数 | 誘電率 ε = ε₀εᵣ [F/m] | 透磁率 μ = μ₀μᵣ [H/m] |
| 蓄積素子 | コンデンサ C [F] | コイル L [H] |
| 蓄積エネルギー | W = ½CV² | W = ½LI² |
| 容量の公式 | C = εS/d | L = μN²S/l |
| 回路のオームの法則 | (電気回路)I = V/R | (磁気回路)Φ = NI/R_m |
| 時定数 | τ = RC | τ = L/R |
7-2. 試験で使う重要定数
| 記号 | 名称 | 値 |
|---|---|---|
| ε₀ | 真空の誘電率 | 8.854 × 10⁻¹² [F/m] ≈ 1/(36π) × 10⁻⁹ |
| μ₀ | 真空の透磁率 | 4π × 10⁻⁷ [H/m] |
| e | 電気素量(電子の電荷) | 1.602 × 10⁻¹⁹ [C] |
| π | 円周率 | 3.14159…(試験では3.14で計算) |
| √2 | (交流の実効値の計算で使う) | 1.414… |
| √3 | (三相交流の計算で使う) | 1.732… |
✋ 付録:フレミングの法則 早見表
「左手と右手、どっちがどっち?」は混同しやすいポイントです。この表を試験直前に確認しておけば安心です。

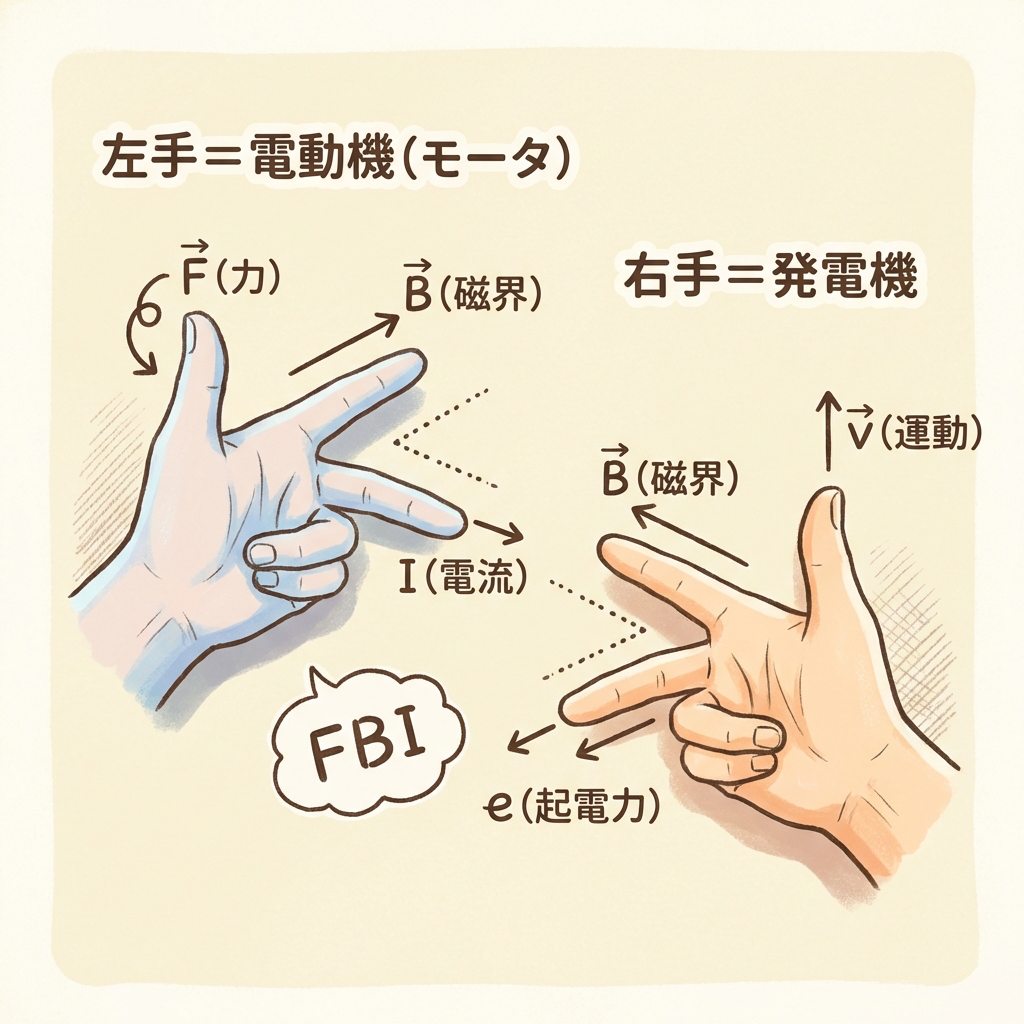

| 法則 | 対象 | 指の対応 | 覚え方 |
|---|---|---|---|
| 🤚 左手 | 電動機 (モーター) |
人差し指=磁界(B)の向き 中指=電流(I)の向き 親指=力(F)の向き |
「電動機(モーター)=左」 「FBI」(親→人→中) |
| 🖐️ 右手 | 発電機 (ジェネレータ) |
人差し指=磁界(B)の向き 親指=運動(v)の向き 中指=起電力(e)の向き |
「発電機=右」 |

📐 付録:SI接頭辞&単位変換 早見表
電験三種の計算問題では、μF(マイクロファラッド)やmH(ミリヘンリー)など、SI接頭辞の変換ミスが致命的な失点につながります。以下の表を頭に入れておきましょう。
SI接頭辞(電験で使うものを抜粋)

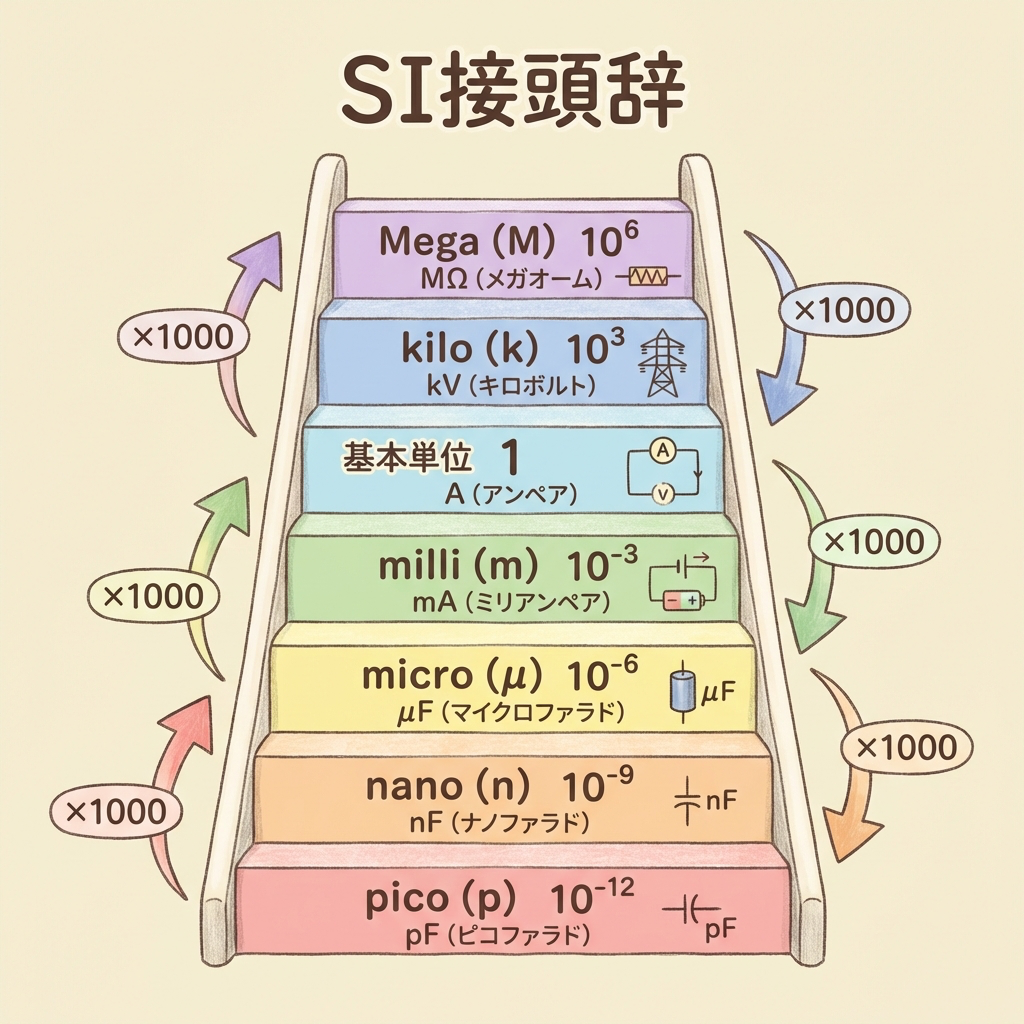

| 接頭辞 | 記号 | 倍率 | 電験でよく使う場面 |
|---|---|---|---|
| メガ | M | 10⁶ | MΩ(絶縁抵抗) |
| キロ | k | 10³ | kΩ、kV、kW、kHz |
| ミリ | m | 10⁻³ | mA、mH、mm |
| マイクロ | μ | 10⁻⁶ | μF(コンデンサ容量) |
| ナノ | n | 10⁻⁹ | nF、ε₀の計算 |
| ピコ | p | 10⁻¹² | pF(小容量コンデンサ)、ε₀の値 |
よくある質問
📝 まとめ|この記事の使い方
ここまで、電験三種「理論」の全公式を6分野にわたって一覧化しました。最後に、この記事の効果的な使い方をおさらいします。
理論のあとに電力科目へ進むなら、同じ形で電力の公式(水力・火力・送電・配電・%Z)もまとめています:電験三種 電力 公式一覧|水力・火力・送電・配電の計算式を1ページで
