電験三種の過渡現象で9割の受験者がハマる「ひっかけパターン」7つを、間違いの構造と正しい考え方で完全攻略。読み終わったら、もう同じミスはしなくなります。
こんにちは、シラスです。これまで過渡現象の記事を4本書いてきました（RLとRCの違い、コンデンサのエネルギー、コイルの逆起電力など）。
理論はわかった。でも本番では「なぜか間違える」。これは田中さんだけじゃなく、ほとんどの受験者が経験することです。今回は、その「なぜか」を構造的に解き明かす記事です。
目次
過渡現象マスターへの道｜全7ステップの全体像
過渡現象の学習は、以下の7ステップで進めるのが最速です。順番を絶対に飛ばさないでください。前のステップを理解していないと、次でつまずきます。
- 1
- 2
- 3
- 4
- 5
- 6
- 7

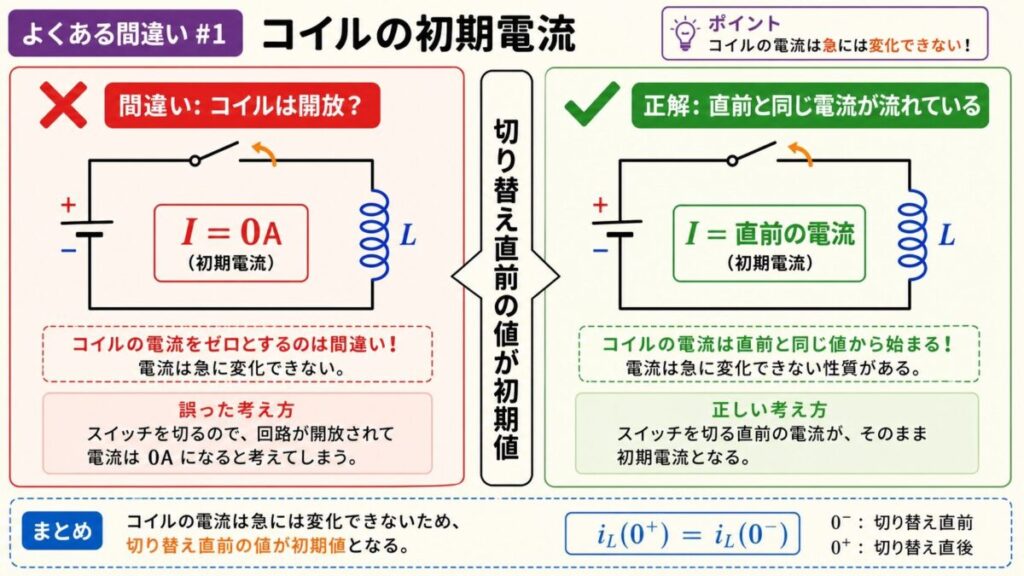

間違い①：コイルに「最初は電流が流れない」と思い込む
これが過渡現象の最大のひっかけです。本番試験で多くの受験者が同じミスをします。
⚠️ よくある間違いの思考パターン
「コイルは電流の変化を妨げる。だからスイッチを切り替えた瞬間も電流は0Aからスタートするはず…」
この考え方、半分正解で半分間違いです。
✅ 正しい考え方
コイルは「切り替え直前に流れていた電流」を維持しようとする
つまり、「直前の電流が0Aなら、切り替え後も0A」「直前の電流が3Aなら、切り替え後も3Aから始まる」のです。
🎯 過去問でよくあるパターン
ひっかけ問題の典型例：
「コイルに電流Iが流れている定常状態から、スイッチを切り替えて回路を変更した。切り替え直後の電流はいくらか？」
正解：切り替え前と同じ電流I（0Aじゃない！）
「コイルは電流を維持」を絶対原則として覚えてください。回路が切り替わっても、コイルは「直前の電流をそのまま流し続けようとする」。これは逆起電力の記事で説明した「貨物列車は急に止められない」と同じ原理です。
💡 難しい数式に絶望する前に。
イラストたっぷりの解説で、ゼロからでもスラスラ読める定番書はこちら👇
ポチップ

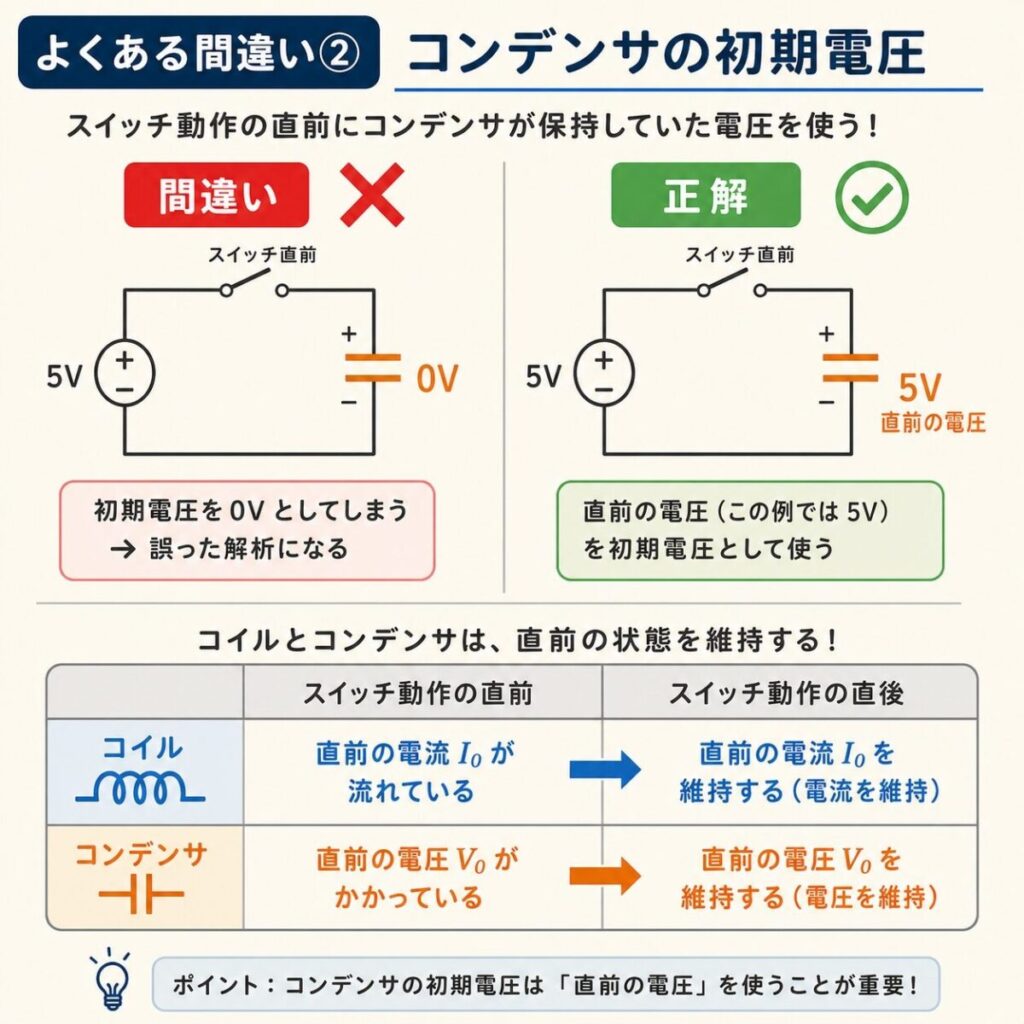

間違い②：スイッチ切り替え時のコンデンサ電圧をゼロと考える
間違い①のコンデンサ版です。コイルが電流を維持するように、コンデンサは電圧を維持します。これも本番でよくミスする部分。
⚠️ よくある間違いの思考パターン
「スイッチを切り替えたから、回路がリセットされた。コンデンサも0Vからスタートするはず…」
✅ 正しい考え方
コンデンサは「切り替え直前にかかっていた電圧」を維持しようとする
充電済みのコンデンサが10Vを保持していたら、回路を切り替えてもしばらく10Vのまま。すぐに0Vにはなりません。
🎯 表で整理：コイルとコンデンサの「維持の法則」
| 部品 | 維持するもの | 切り替え直後の値 |
|---|---|---|
| 🌀 コイル | 電流 | 直前の電流と同じ |
| 🔋 コンデンサ | 電圧 | 直前の電圧と同じ |
「切り替え＝リセット」と思い込むのが間違いの原因です。コイルもコンデンサも、直前の状態を覚えています。スイッチが変わっても、その記憶は瞬時には消えません。

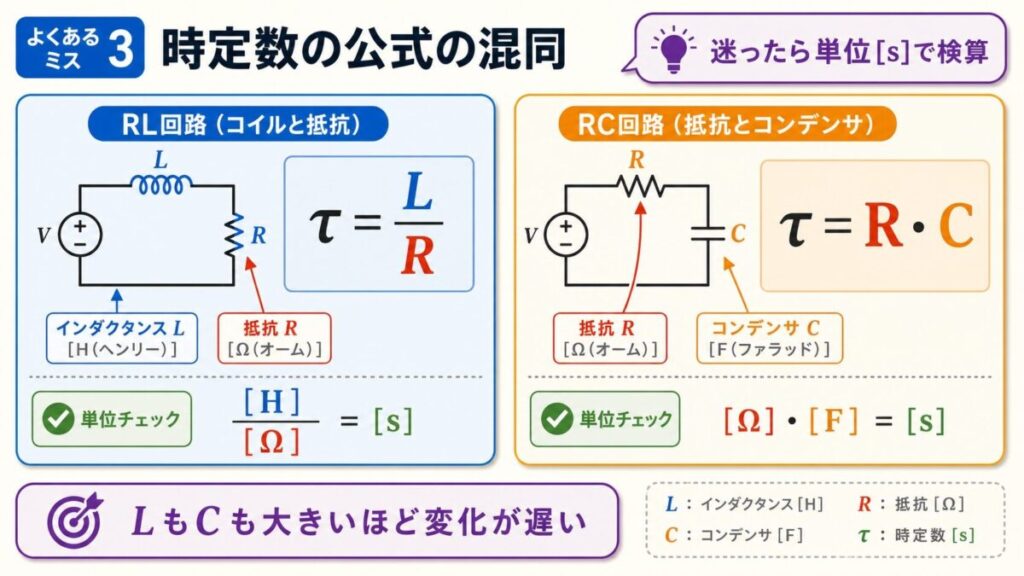

間違い③：時定数τが「τ=RC」と「τ=L/R」でごっちゃになる
本番試験で「あれ、Rで割るんだっけ？掛けるんだっけ？」と固まる、定番の混乱ポイント。
⚠️ よくある間違いの思考パターン
「えーと、RC回路だから… τ = R/C？ いや、L/R だっけ？ あれ、コンデンサは掛け算で、コイルは割り算？ 逆だっけ…？」
✅ 単位で確認すれば一発で間違いに気づける
時定数τの単位は「秒（s）」です。これだけ覚えておけば、式を間違えても単位計算で気づけます。
🌀 RL回路
単位確認：
[H] / [Ω] = [V·s/A] / [V/A] = [s] ✓
🔋 RC回路
単位確認：
[Ω] × [F] = [V/A] × [A·s/V] = [s] ✓
💡 暗記しなくても済む覚え方
「変化を遅くする要素」を分子（または掛け算）に持っていく、と覚えてください。
- RL回路：Lが大きいほど電流変化が遅い → Lを分子（τ=L/R）
- RC回路：Cが大きいほど充電に時間がかかる → R×C（どちらも大きいほどτ大）
⏳ スマホの通知で繊細な集中力を切らさないために。
スマホを遠ざけ、「25分集中・5分休憩」の黄金サイクルを物理的に生み出す専用タイマーはこちら👇
ポチップ
間違い④：定常状態のコンデンサに電流が流れていると思う
「定常状態（t=∞）でコンデンサがどうなるか」を、感覚で間違える人が多いポイントです。
⚠️ よくある間違いの思考パターン
「電源がつながってるんだから、定常状態でも回路に電流は流れてるはず。コンデンサにも電流が流れているでしょ…」
✅ 正しい考え方
定常状態（t=∞）のコンデンサは、「断線」と同じ扱いになる
→ コンデンサ部分の電流は0A
なぜでしょうか？コンデンサは充電が完了すると、電源電圧と完全に押し合いになり、電流が流れる余地がなくなります。風船タンクが満タンになって、もう水が入らない状態と同じです。

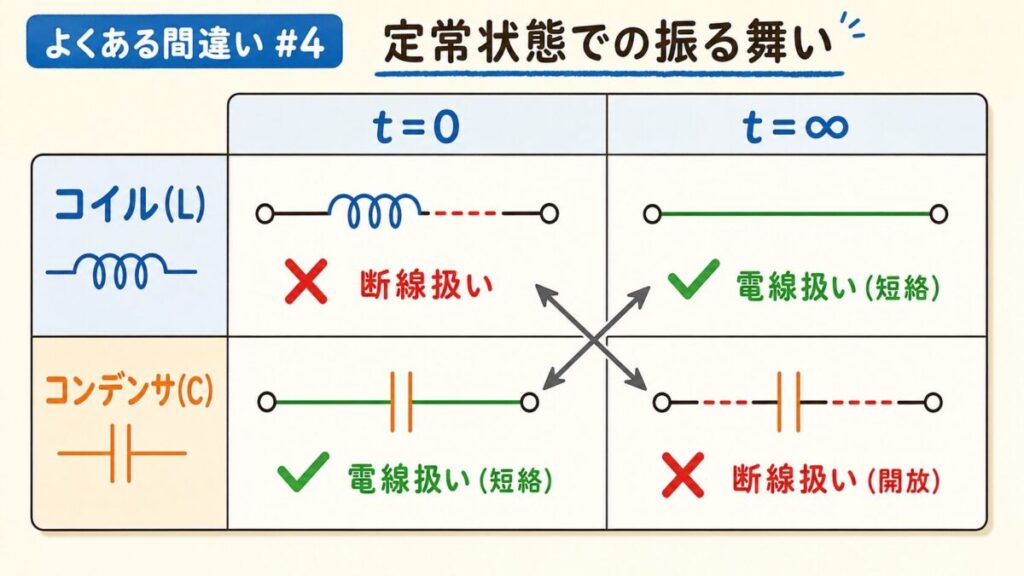

📊 t=0 と t=∞ の対称性を覚える
| 時刻 | 🌀 コイル | 🔋 コンデンサ |
|---|---|---|
| t=0（直後） | 断線扱い （電流0A） |
電線扱い （電圧0V） |
| t=∞（定常） | 電線扱い （電圧0V） |
断線扱い （電流0A） |
表をよく見てください。コイルとコンデンサは「断線」と「電線」が完全に入れ替わっています。t=0と t=∞ も入れ替わっている。この「鏡写し」関係を覚えれば、どの時刻でも、どちらの部品でも、即答できます。
間違い⑤：自然応答と強制応答の重ね合わせを忘れる
少しレベルが上がりますが、計算問題で答えが合わない原因の多くは、これです。
⚠️ よくある間違いの思考パターン
「過渡現象の式って i(t) = (V/R)(1 - e^(-t/τ)) でしょ。これに数値を入れれば終わりじゃないの？」
この式は「初期値0、最終値V/R」の場合だけに成り立つ式。初期値が0でない場合は、もっと一般的な形を使う必要があります。

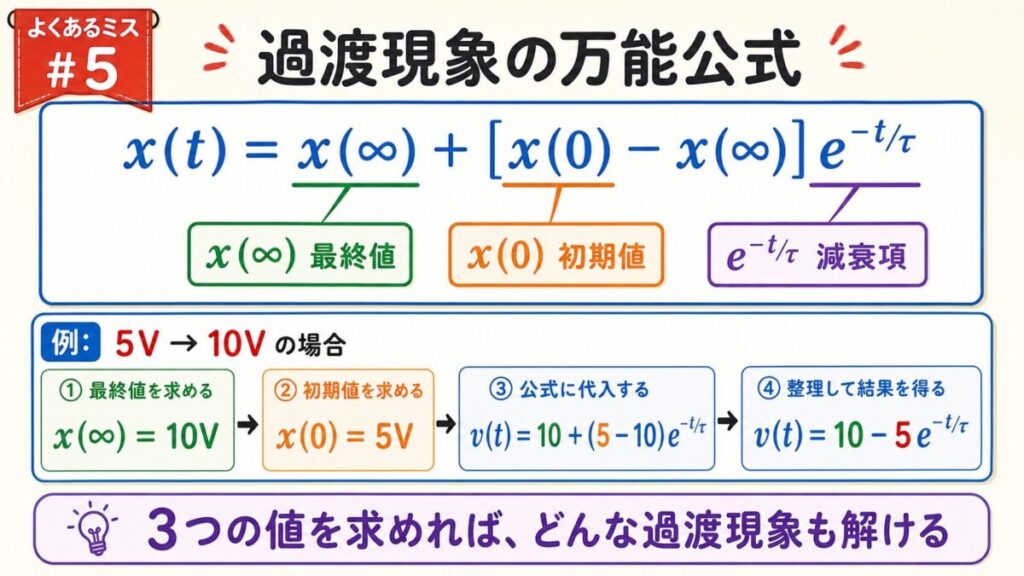

✅ 万能の公式（過渡現象の本当の姿）
🎯 この公式の使い方
この式さえ覚えれば、初期値・最終値・時定数の3つだけ調べれば、どんな過渡現象も解けます。覚え方は「最終値 + 差分が指数関数で減衰」です。
具体例：コンデンサが5Vに充電された状態から、10Vの電源に切り替えた場合
- x(0) = 5V（直前の電圧を維持）
- x(∞) = 10V（最終的にここまで充電される）
- τ = RC
→ v(t) = 10 + (5 - 10)e^(-t/RC) = 10 - 5e^(-t/RC)
参考書の例題はほとんど「初期値0スタート」です。だから頭の中に「初期値=0」という思い込みができてしまいます。本番では「切り替える直前の状態」を必ず確認するクセをつけてください。
⚡ 学習の没入感を極限まで高める自己投資。
図書館以上の圧倒的な静寂を手に入れて、周囲のノイズによる脳の疲労を防ぐならこの一択です👇
ポチップ
間違い⑥：時定数の「R」を間違える（合成抵抗の落とし穴）
「τ=L/R や τ=RC のRって、どの抵抗を使えばいいの？」これも本番試験でつまずく定番ポイントです。
⚠️ よくある間違いの思考パターン
「回路図にR1, R2, R3って3つ抵抗がある… 全部足せばいいのかな？それとも一番大きいやつ？」
✅ 正しい考え方：「コイル/コンデンサから見た抵抗」
時定数のRは「コイル（またはコンデンサ）の端子から見た等価抵抗」を使う
これはテブナンの定理と同じ考え方です。コイルやコンデンサの位置から「外を見たときに、抵抗がどう見えるか」を計算します。

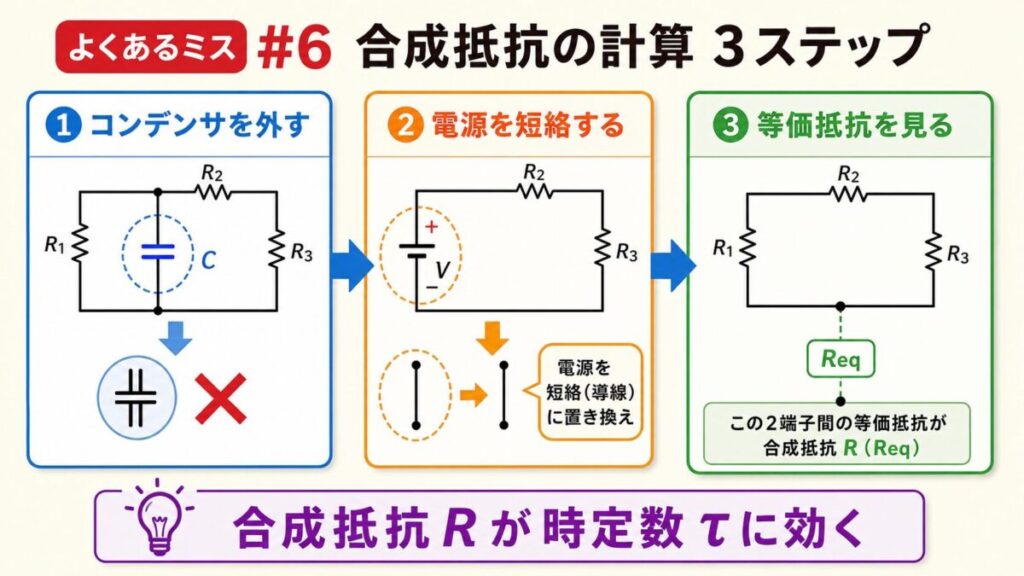

🎯 等価抵抗の求め方（3ステップ）
コイルまたはコンデンサを取り外す（端子だけ残す）
電源を短絡（電圧源を消す＝電線で置き換える）する
残った抵抗回路を、コイル/コンデンサの端子から見て合成する
電気工学では、この「素子から見た等価抵抗」という考え方が頻繁に出てきます。テブナン・ノートンの定理、Y-Δ変換、過渡現象、すべて根っこは同じ。一度しっかり身につければ、応用範囲が広い武器になります。
間違い⑦：RLC回路で「振動するか」の判定を忘れる
電験三種ではあまり深く問われませんが、出たときに致命的に間違えるのがこれ。RとLとCがすべてある回路では、ただの指数関数的な変化ではなく、振動（リンギング）が起きることがあります。
⚠️ よくある間違いの思考パターン
「RC回路もRL回路も、なめらかに目標値に近づくグラフ。だからRLCも同じだろう…」

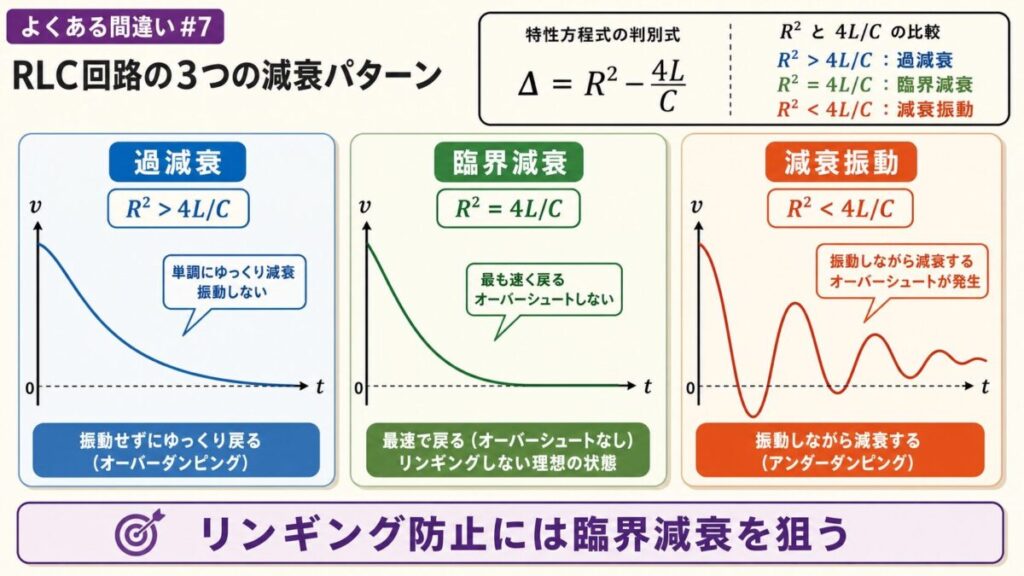

✅ RLC回路は3パターンある
RLC回路（RとLとCがすべて存在する直列回路）では、抵抗Rの大きさによって、挙動が3パターンに分かれます。
過減衰
R が大きい
ゆるやかに減衰、振動なし
臨界減衰
R がちょうど境界
最速で減衰、振動なし
減衰振動
R が小さい
振動しながら収束
🎯 振動するかの判定式
R² = 4L/C → 臨界減衰（振動なし）
R² < 4L/C → 減衰振動（振動あり）
電験三種では「振動するかしないかを判定する」レベルの出題が稀にある程度。深い計算は二種以降の領域です。「Rが小さいと振動する」とだけ覚えておけば、消去法で正解できます。
パワエレ設計の現場では、この「減衰振動」が「リンギング」として問題になります。スイッチング時に配線のインダクタンスとコンデンサで振動が発生し、ノイズや素子の破壊を引き起こします。だから現場ではスナバ回路でわざとRを大きくして、過減衰寄りに設計します。
🔥 最短合格のカギは「過去問からの爆速アウトプット」にあり！
フルカラーの分かりやすい解説で、10年分の出題パターンを完璧に網羅するならこちら👇
ポチップ

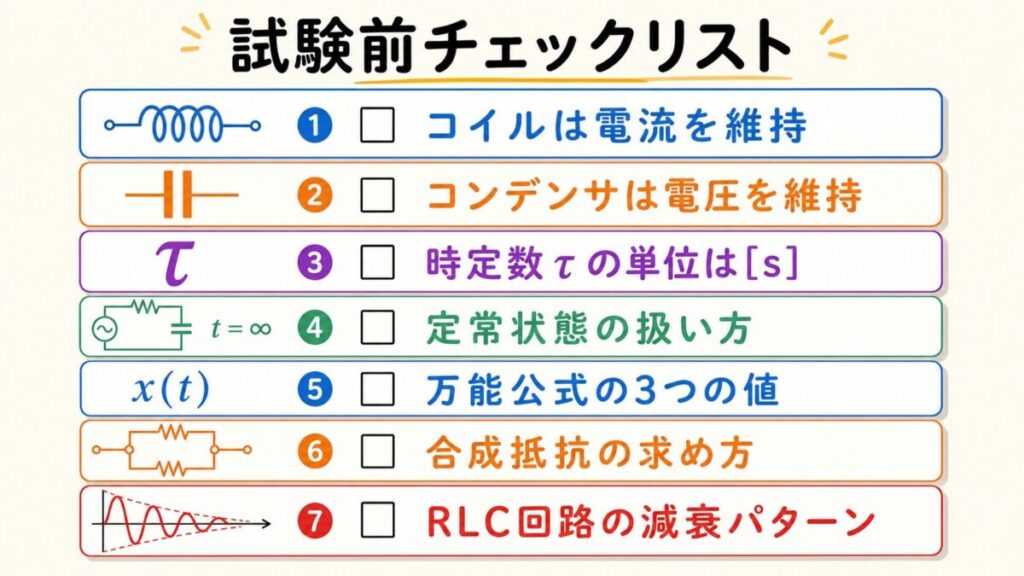

【保存版】試験前に見返す7項目チェックリスト
本番試験で過渡現象の問題に出会ったら、以下のチェックを順番に行ってください。これだけで、ひっかけパターンの9割を回避できます。
-
☑ チェック①：コイルの初期電流
「切り替え直前の電流」を確認。0Aと決めつけない。
-
☑ チェック②：コンデンサの初期電圧
「切り替え直前の電圧」を確認。0Vと決めつけない。
-
☑ チェック③：時定数τの式
RL→τ=L/R、RC→τ=RC。単位[s]で確認。
-
☑ チェック④：定常状態の扱い
t=∞でコイル→電線、コンデンサ→断線。
-
☑ チェック⑤：万能公式を使う
x(t) = x(∞) + [x(0) - x(∞)] × e^(-t/τ) で安全に解く。
-
☑ チェック⑥：合成抵抗
L/Cの端子から見た等価抵抗を計算（電源は短絡）。
-
☑ チェック⑦：RLCなら振動の可能性
R, L, Cがすべてある回路では、Rが小さいと振動。
過渡現象の問題に出会ったら、まず「これは①〜⑦のどのパターンか？」と頭の中で確認してください。間違いを誘導するためのひっかけ問題は、必ず①〜⑦のどこかを突いてきます。「なぜこの選択肢を選ばせたいのか？」と出題者の意図を読めば、正解が浮かび上がります。
まとめ：間違いパターンを「逆引き」できる脳を作る
この記事で紹介した7つの間違いパターンは、すべて「思い込み」が原因です。「初期値0」「切り替え＝リセット」「Rを足せばいい」という、無意識の思い込みが間違いを引き起こします。

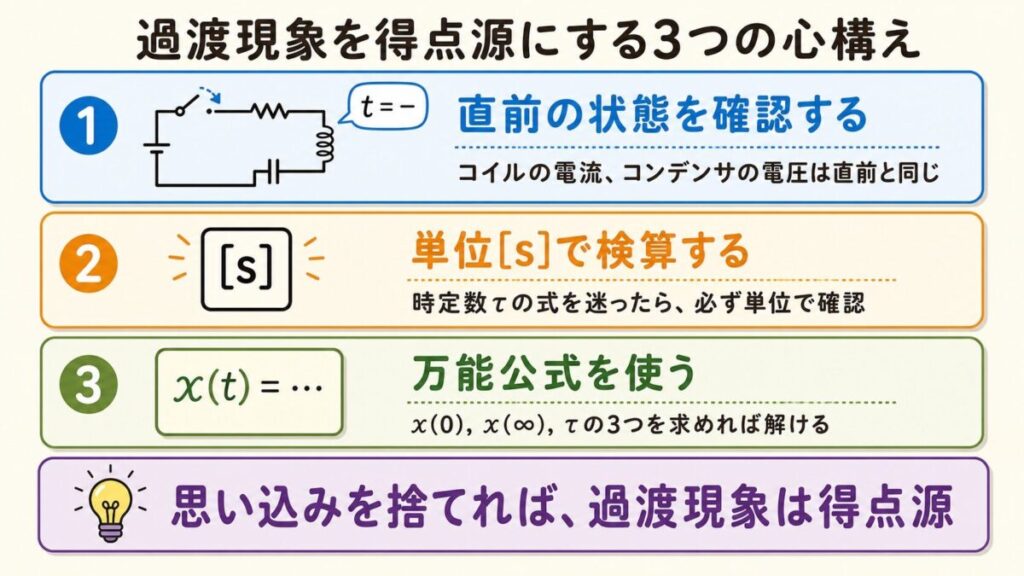

🎯 過渡現象を得点源にする3つの心構え
コイルの電流、コンデンサの電圧。切り替え直前の値が初期値になる。
τは[s]、Rは[Ω]、Lは[H]、Cは[F]。単位が合えば式は正しい。
初期値・最終値・時定数の3つだけ調べれば、すべての過渡現象が解ける。
過渡現象は、一度コツをつかめば毎年確実に得点できる分野です。「ひっかけ」と思えていた問題が、構造を理解すれば「ボーナス問題」に変わります。
これで過渡現象シリーズは完結です。RLとRCの違い、コンデンサのエネルギー、コイルの逆起電力、そして本記事の間違いパターン。この4本を読んだあなたは、もう過渡現象の問題で迷うことはありません。
📚 次に読むべき記事
本記事の万能公式を使った具体的な計算例を、3パターンで完全マスター。実際の過去問対策に直結します。
τが具体的に「何秒なのか」を体感的に理解。本記事の間違い③（時定数の混同）を完全予防できます。
過渡現象シリーズの入口記事。基礎から振り返りたい方はこちらへ。
