【電験三種】点電荷と平行平板の違い｜静電気3大公式を距離で完全整理

Conchstar ビジュアルタイマー子ども用 - 時間が見える無音カウントダウンタイマー ADHD・自閉症のお子様の家庭学習・学校に (グリーン)

ポチップ

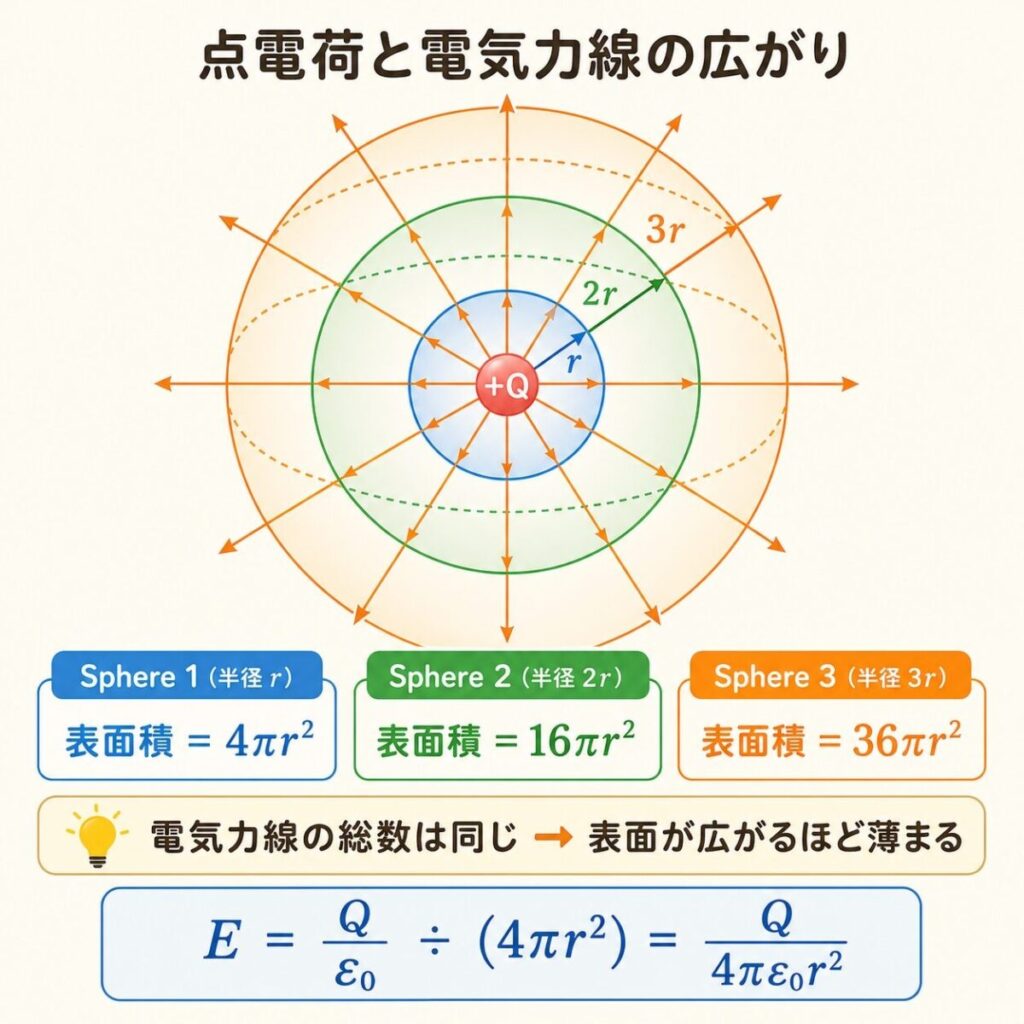

なぜ点電荷は1/r²で減衰するのか(電気力線の絵)

「1/r²」という不思議な減衰法則の正体は、シンプルな幾何学です。電気力線が球の表面に広がる、という事実だけで決まります。

球の表面積は 4πr²(これがすべての出発点)

点電荷から出る電気力線は、四方八方に均等に広がります。電荷を中心とした球を考えたとき、その球の表面で電気力線の密度が 「電界の強さ」になります。

⚠️ 直感的イメージ
電気力線の総数は変わらないけど、球が大きくなるほど表面に薄く広がる。半径2倍なら表面積は4倍だから、密度は1/4になる。これが1/r²減衰の正体です。

事実1

点電荷から出る電気力線の総数 = Q/ε₀ 本(ガウスの法則)

事実2

半径rの球の表面積 = 4πr²

結論

電界 E = (電気力線の総数) ÷ (表面積) = Q/(4πε₀r²)
→ r² が分母にくるから、距離の2乗に反比例して減衰

📐 点電荷の電界
E = Q / (4πε₀r²) [V/m]
距離の2乗に反比例

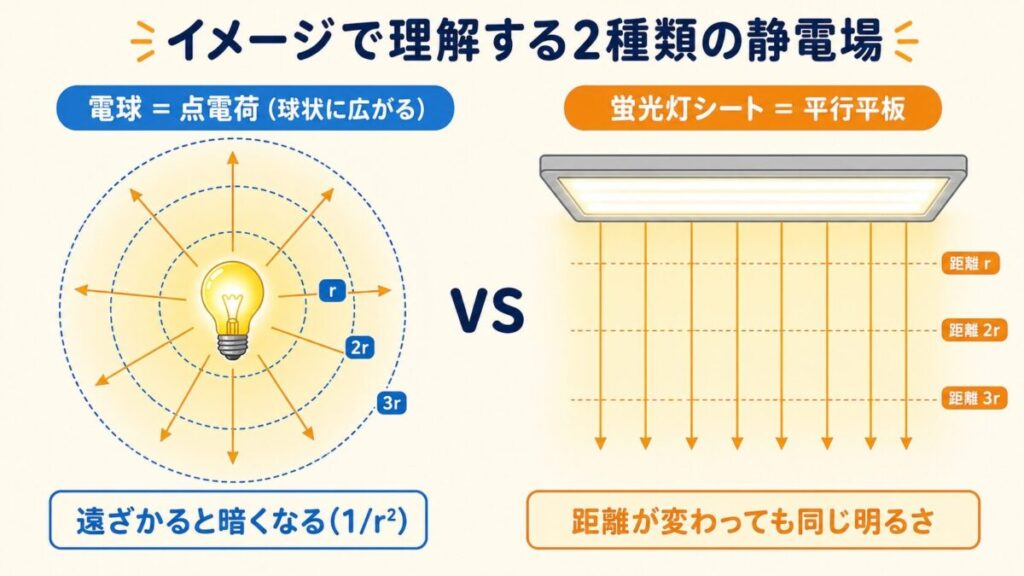

なぜ平行平板は距離に無関係なのか

一方、平行平板コンデンサの間の電界は、距離 d を変えても電界 E は変わりません(電圧 V を一定にした場合)。これは電気力線の広がり方が違うからです。

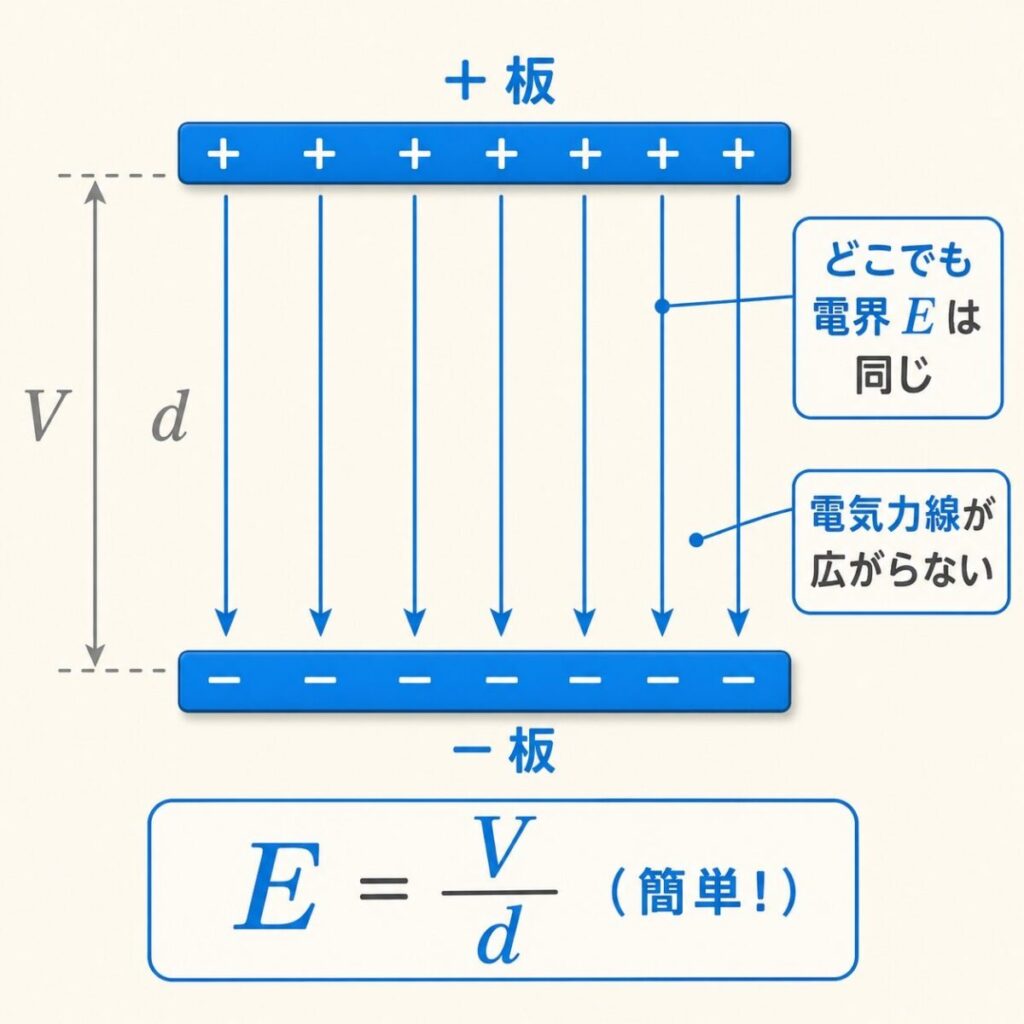

平行平板の電気力線は「平行に並ぶ」

2枚の金属板を向かい合わせて電圧 V をかけると、電気力線は+板から−板へ平行にまっすぐ伸びる。広がらないので、密度は場所によらず一定です。

⚠️ 直感的イメージ
平行平板の中の電気力線は「縦じまの模様」のように整列しています。線の本数が一定 + 広がらない = 密度一定 = 電界一定。これが平行平板の特徴です。

📐 平行平板の電界
E = V / d [V/m]
電圧 V を距離 d で割っただけ。シンプル。

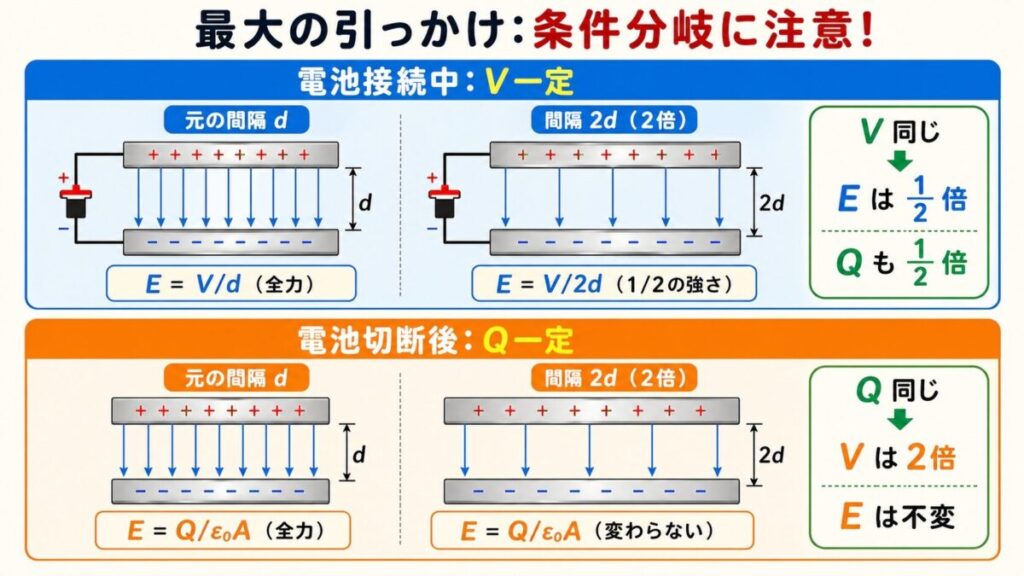

ただし「d を大きくすると E は小さくなる」は注意

E=V/d の式を見て「dが分母にあるから減衰してるじゃないか」と思うかもしれません。でも、これは電圧 V が同じ条件での話です。

⚠️ 重要な区別
・同じ電圧 V を維持して d を増やす → E は小さくなる(電池接続のとき)
・同じ電荷 Q を維持して d を増やす → E は変わらない(電池切断後)
どちらの条件かで結論が変わります。これは試験頻出の引っかけです。

⏳ スマホの通知で繊細な集中力を切らさないために。
スマホを遠ざけ、「25分集中・5分休憩」の黄金サイクルを物理的に生み出す専用タイマーはこちら👇

¥2,399 （2026/04/29 09:16時点 | Amazon調べ）

ソニー(SONY)WH-1000XM6 ブラック:ワイヤレスヘッドホン世界最高クラスノイズキャンセリング Bluetooth ロングバッテリー折りたたみ外音取り込み

ポチップ

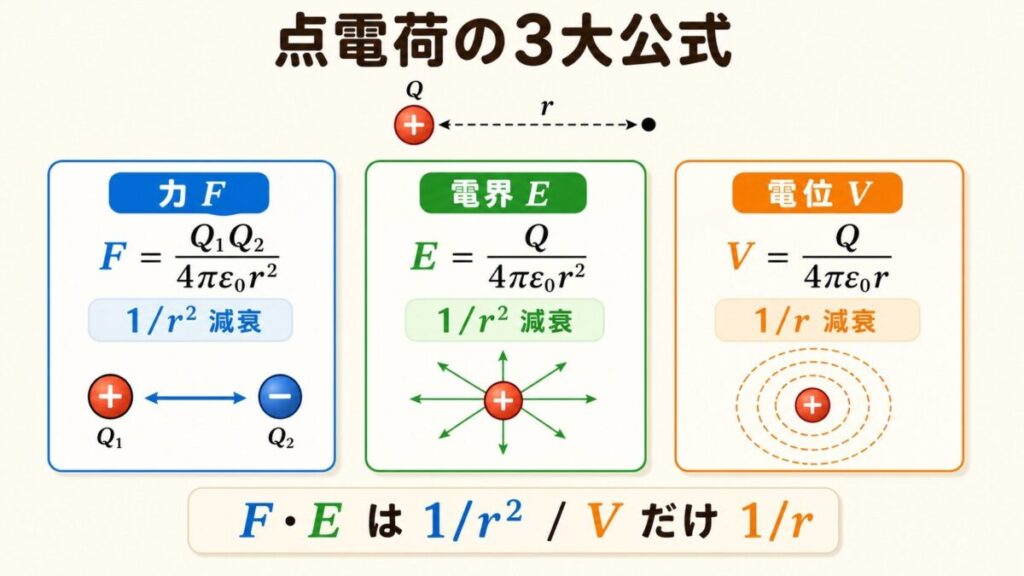

点電荷の3大公式(F・E・V)

点電荷の世界では、F(力)、E(電界)、V(電位)の3つを使い分けます。これらは「距離の何乗」に依存するかで覚えましょう。

クーロンの法則(F):2つの電荷の間の力

📐 クーロンの法則
F = Q₁Q₂ / (4πε₀r²) [N]
距離の2乗に反比例(1/r²)

電界(E):単位電荷あたりの力

📐 点電荷の電界
E = Q / (4πε₀r²) [V/m]
距離の2乗に反比例(1/r²)

電位(V):無限遠から運ぶ仕事

📐 点電荷の電位
V = Q / (4πε₀r) [V]
距離の1乗に反比例(1/r)

💡 「2乗→1乗」の理由
電位 V は「電界を距離で積分したもの」。だから 1/r² を積分すると 1/r になる(rが1つキャンセルされる)。F・Eが「距離の2乗に反比例」なのに対し、Vだけは「距離の1乗に反比例」と覚えてください。

量	公式	距離依存
力 F	Q₁Q₂/(4πε₀r²)	1/r²
電界 E	Q/(4πε₀r²)	1/r²
電位 V	Q/(4πε₀r)	1/r

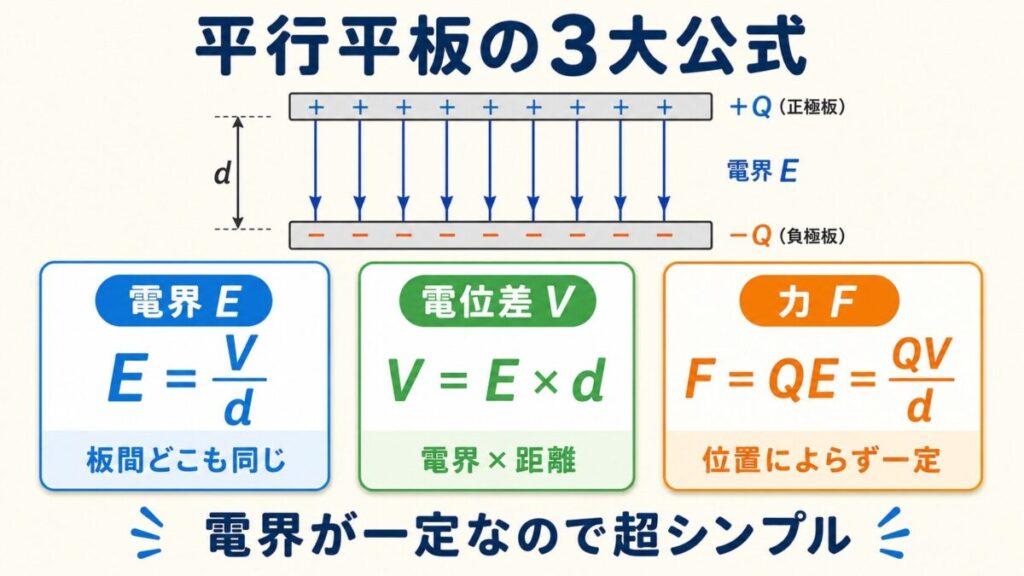

平行平板の3大公式(F・E・V)

平行平板でも同じくF・E・Vを使いますが、距離 d への依存の仕方が点電荷と全く違います。

平行平板の電界 E = V/d

📐 平行平板の電界
E = V / d [V/m]
距離 d との関係は単純な反比例(1/d)

平行平板の電位 V = E × d

📐 平行平板の電位
V = E × d [V]
電界 × 距離 = 電位差

電荷にかかる力 F = QE

📐 電荷にかかる力
F = Q × E = Q × V/d [N]
電界が一定だから、力もどこにいても一定

💡 平行平板の特徴
平行平板の中では、電界 E がどこでも同じ。だから電子や電荷を入れたら、どの位置でも同じ力で加速される。これが「電子加速器」「ブラウン管の偏向」などに使われる理由です。

🔧 現場の声
工場のセンサーや測定器でも、平行平板コンデンサの原理を使った静電容量センサが使われています。「板間の距離が変わると静電容量が変わる」性質を利用して、変位や圧力を測定しているんです。

⚡ 学習の没入感を極限まで高める自己投資。
図書館以上の圧倒的な静寂を手に入れて、周囲のノイズによる脳の疲労を防ぐならこの一択です👇

2026年度版みんなが欲しかった！電験三種の10年過去問題集みんなが欲しかった！電験三種シリーズ

ポチップ

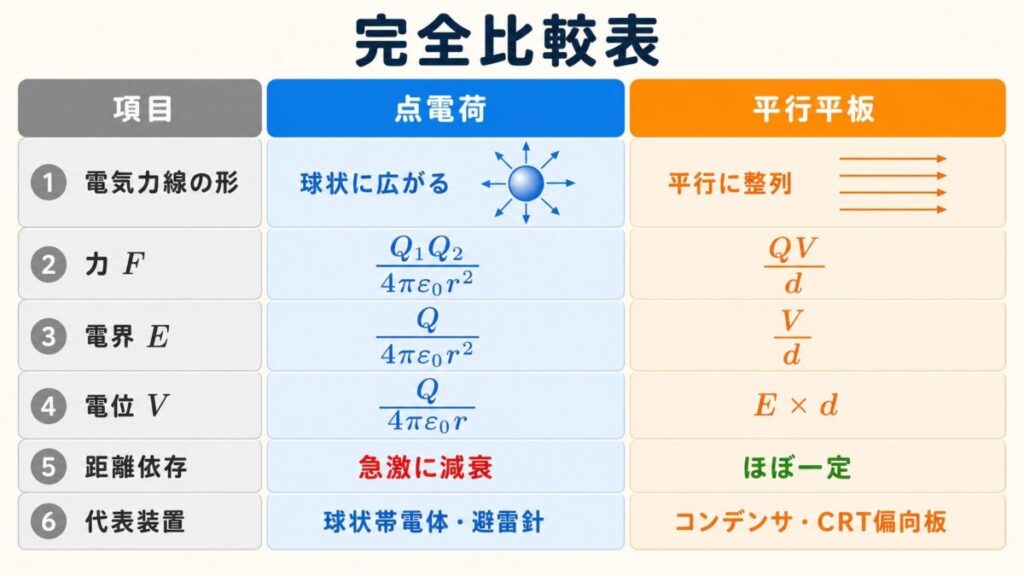

点電荷 vs 平行平板完全比較表

ここまでの内容を1枚の表にまとめます。試験直前のチートシートとして使ってください。

項目	点電荷	平行平板
電気力線の形	球状に広がる	平行に整列
力 F	Q₁Q₂/(4πε₀r²) (1/r²)	QE = QV/d (d一定なら一定)
電界 E	Q/(4πε₀r²) (1/r²)	V/d (板間どこも同じ)
電位 V	Q/(4πε₀r) (1/r)	E × d (距離に比例)
距離による減衰	急激に減衰	板間は減衰なし
代表的な装置	球状帯電体、避雷針	コンデンサ、CRT偏向板

💡 一発で見抜く方法
問題文に「距離r離れた点」「球状の電荷」が出る → 点電荷(1/r²系)
問題文に「面積S」「板間距離d」「コンデンサ」が出る → 平行平板(V/d系)
この見極めができれば、もう公式で迷うことはありません。

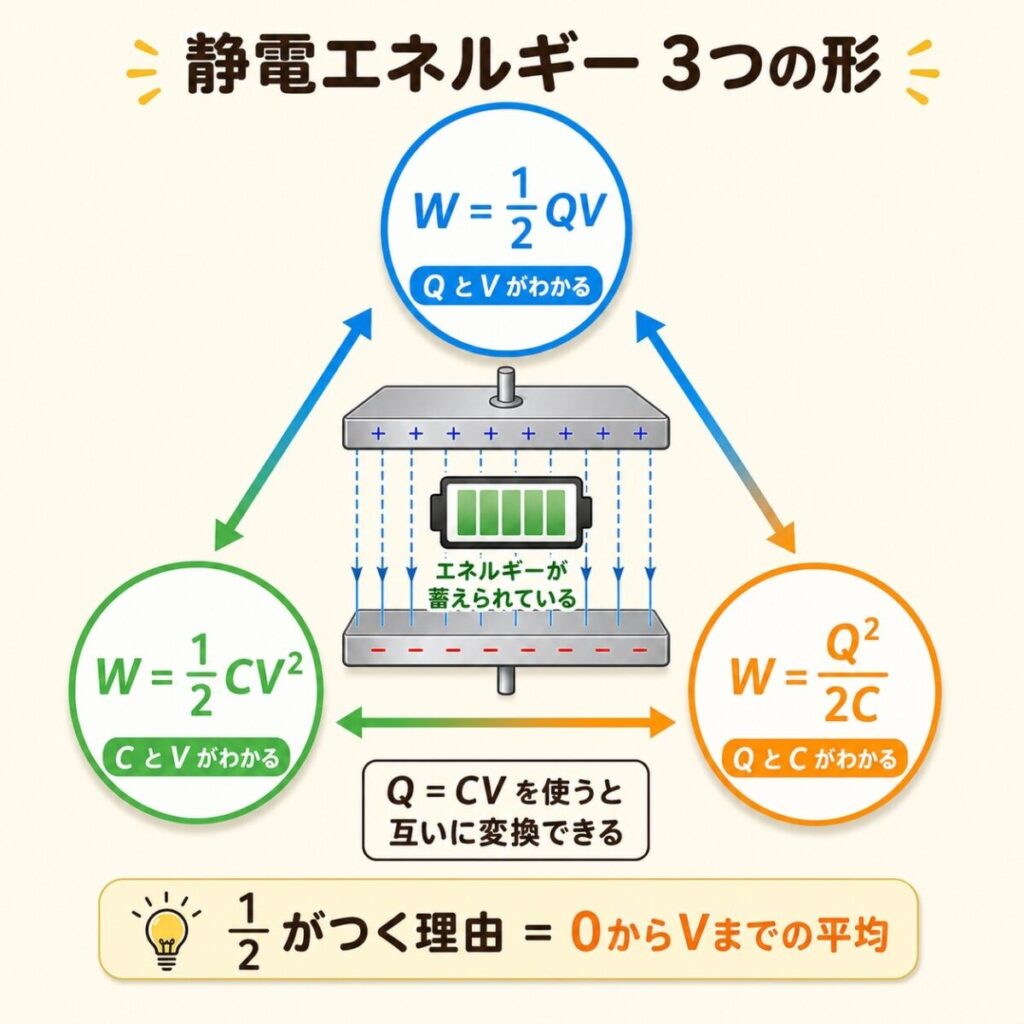

静電エネルギーの2つの公式

最後に、コンデンサに蓄えられる静電エネルギーの公式を整理しておきましょう。これも頻出です。

📐 静電エネルギーの3つの形
W = ½ × Q × V
W = ½ × C × V²
W = Q² / (2C)
3つは Q=CV を代入することで同じ式から導ける

⚠️ 「½」が出てくる理由
電圧を0からVまでゆっくり上げていく過程で、平均的に「電圧の半分」で電荷が運ばれる感覚です。だからエネルギーには ½ が入ります。これは丸暗記してOKレベルの基本値。

💡 3公式の使い分け
・Q と V が分かっている → W = ½QV
・C と V が分かっている → W = ½CV²
・Q と C が分かっている → W = Q²/(2C)
問題文の「与えられている量」に合わせて選びます。
