三相電力の公式 P = √3 VIcosθ。電験三種の受験者なら必ず使う、超重要公式です。
でも、こう思ったことはありませんか？
「なんで√3が出てくるの？」
単相交流の電力は P = VIcosθ でした。三相になった途端、√3 が突然現れる。しかもY結線でもΔ結線でも同じ公式。「なぜ？」と聞かれると、多くの人が答えられません。
この記事では、その「√3の正体」を、Y結線とΔ結線のそれぞれから一歩ずつ導出していきます。導出の過程を理解すれば、もう丸暗記は不要です。忘れても自分で導けるようになります。
【電験三種・理論】三相交流とは？｜単相との違いと「3本の電線」の秘密を完全図解 →
【完全図解】スター結線とデルタ結線の違い｜Y結線・Δ結線の特徴を徹底比較 →
【電験三種・理論】交流電力の計算｜P・Q・Sを「電力三角形」で一発理解 →
目次
🔑 まず結論｜三相電力の公式はこれだけ
三相電力の公式（Y結線でもΔ結線でも同じ！）
有効電力：P = √3 VL IL cosθ [W]
無効電力：Q = √3 VL IL sinθ [var]
皮相電力：S = √3 VL IL [VA]
VL：線間電圧 [V]、IL：線電流 [A]、θ：負荷の力率角
単相交流の P = VIcosθ に比べて、√3 が掛かっているだけ。形はほぼ同じです。
しかもこの公式は、Y結線でもΔ結線でも同じです。結線方式に関係なく使えます。なぜそうなるのか？ これから一歩ずつ導出していきましょう。

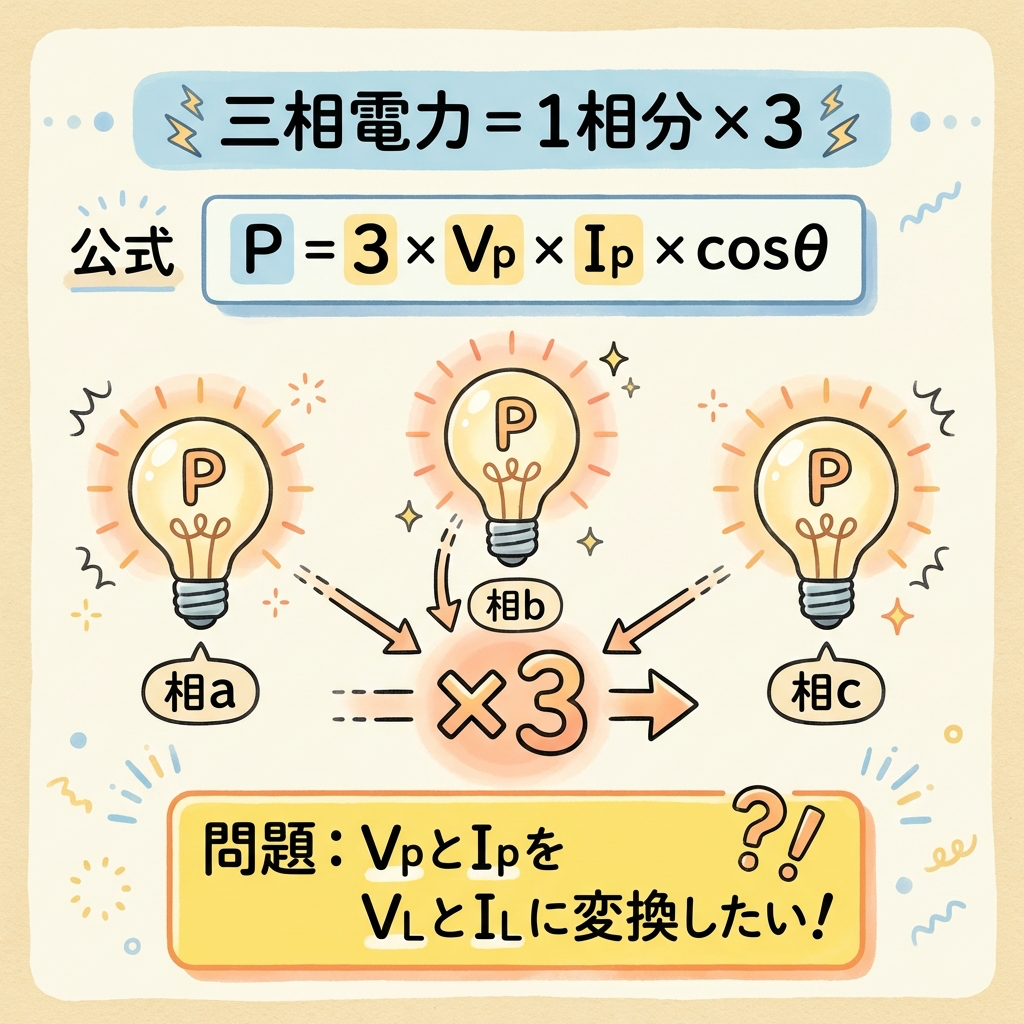

導出の出発点｜「1相分の電力 × 3」から始める
三相電力の導出のカギは、次のシンプルな考え方です。
P3φ = 3 × VP IP cosθ
VP：相電圧、IP：相電流
対称三相交流では、3つの相がまったく同じ電力を消費します。だから、1相分を計算して3倍するだけ。ここまでは簡単ですよね。
問題は、この「VP（相電圧）」と「IP（相電流）」を、計測しやすい「VL（線間電圧）」と「IL（線電流）」に置き換えるとき。ここで√3が登場するのです。
実務では、測定器で計測できるのは「電線と電線の間の電圧（線間電圧VL）」と「電線を流れる電流（線電流IL）」です。回路の内部にある相電圧VPや相電流IPは直接測れません。だから公式を「線間の値」で書き直す必要があるのです。
⭐ 導出①｜Y結線（スター結線）からの導出
Y結線の電圧・電流の関係をおさらい
スター結線とデルタ結線の記事で学んだ通り、Y結線では次の関係が成り立ちます。
電圧の関係
VL = √3 × VP
線間電圧 = √3 × 相電圧
（相電圧が√3倍に拡大される）
電流の関係
IL = IP
線電流 = 相電流
（Y結線では電流はそのまま通過）
Y結線からの導出（4ステップ）
単相交流の電力の公式をそのまま使います。
対称三相では3相とも同じ電力なので、3倍するだけ。
Y結線の関係式 VL = √3 VP を変形すると VP = VL / √3。
また IP = IL（そのまま）。これを代入します。
3 / √3 = √3 なので…
「3（3相分を合計）」÷「√3（相電圧→線間電圧の変換）」= 3/√3 = √3。つまり、「3相分を足す」と「電圧の変換」の2つの操作が組み合わさって、結果的に√3が残るのです。

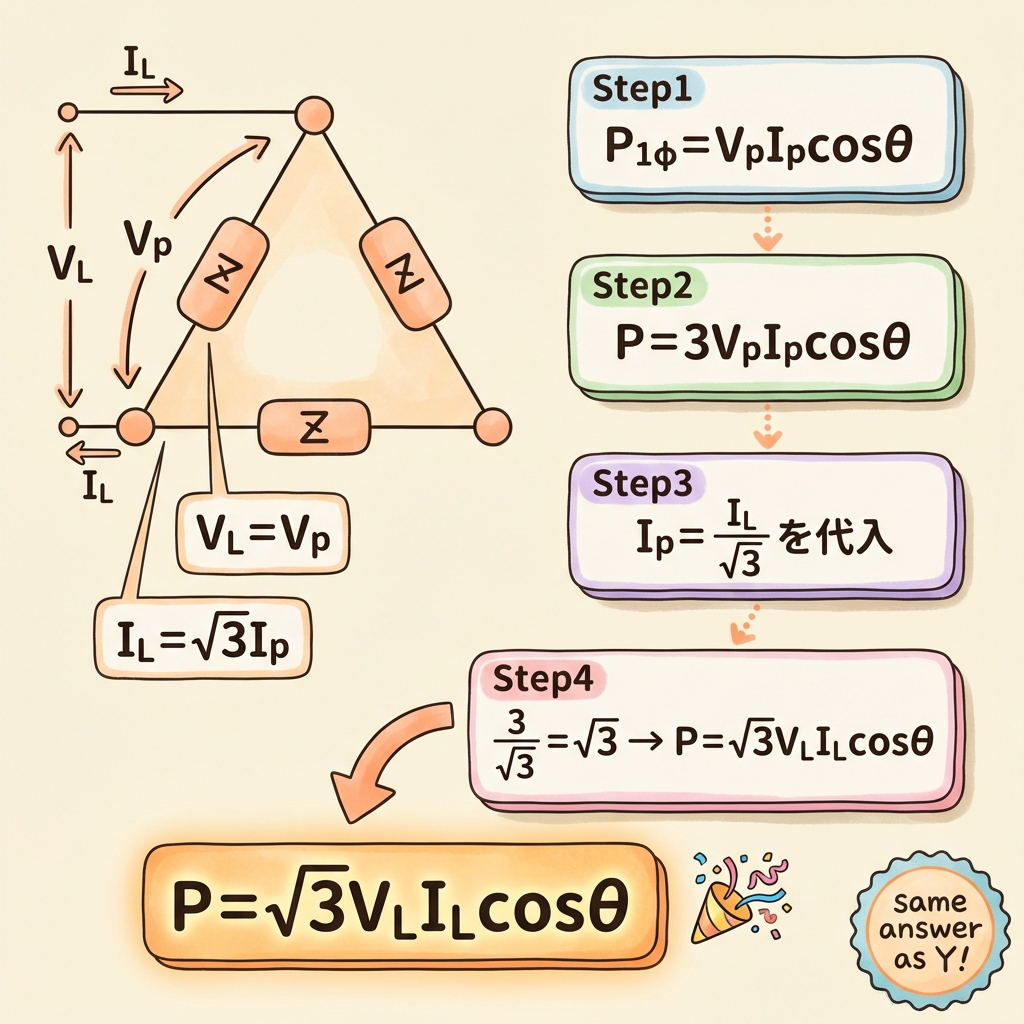

🔺 導出②｜Δ結線（デルタ結線）からの導出
Δ結線の電圧・電流の関係をおさらい
電圧の関係
VL = VP
線間電圧 = 相電圧
（Δ結線では電圧はそのまま）
電流の関係
IL = √3 × IP
線電流 = √3 × 相電流
（相電流が√3倍に拡大される）
Y結線では電圧に√3が登場し、Δ結線では電流に√3が登場する。ちょうど逆の関係ですね。
Δ結線からの導出（4ステップ）
（Y結線のときと全く同じスタート）
（ここもY結線と同じ）
Δ結線では VP = VL（そのまま）。
IL = √3 IP を変形すると IP = IL / √3。
Y結線のときと同じく 3 / √3 = √3 なので…
Y結線では「電圧を変換して」√3が出る。Δ結線では「電流を変換して」√3が出る。変換する対象は違うのに、最終的にまったく同じ公式 P = √3 VLILcosθになる！ これが三相電力の公式の美しさです。

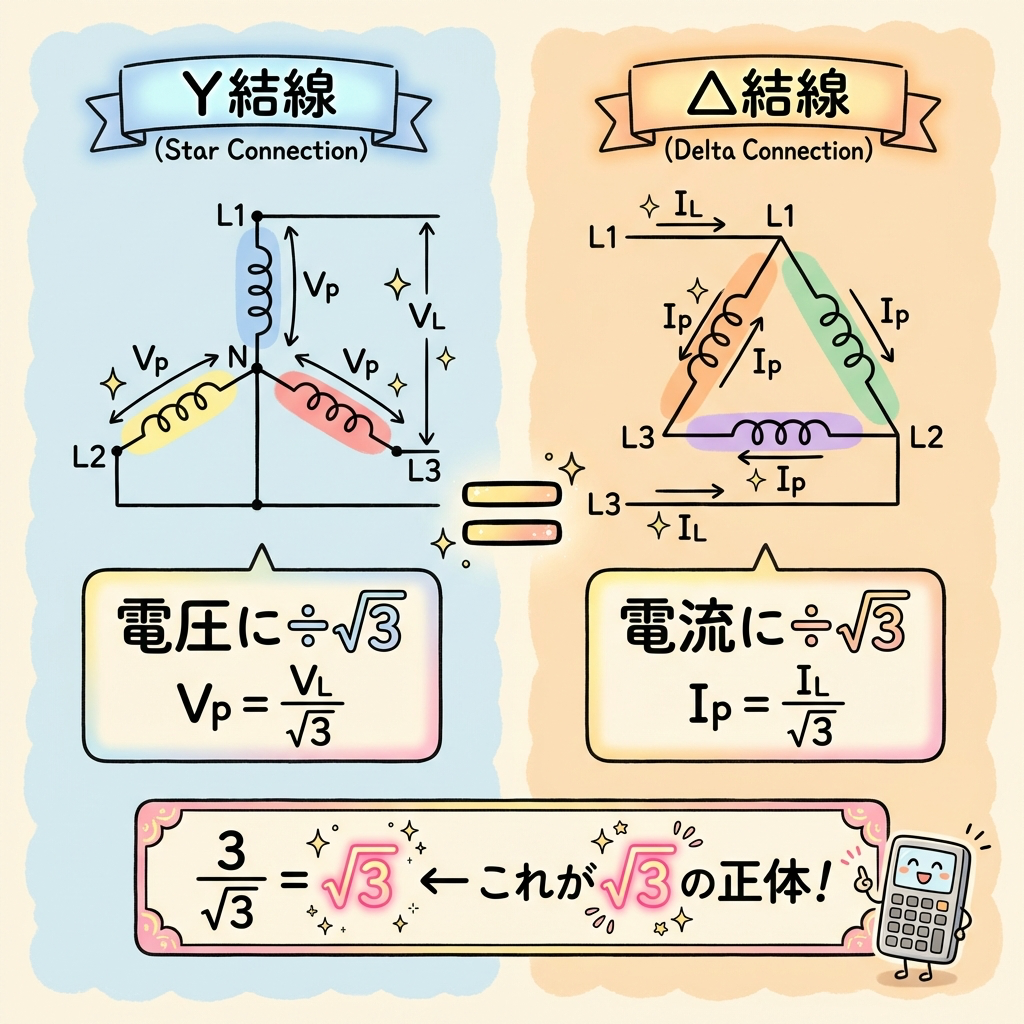

🔍 なぜ同じ公式になるのか？｜「3/√3 = √3」の数学的カラクリ
Y結線とΔ結線の導出を並べて比較する
| ステップ | ⭐ Y結線 | 🔺 Δ結線 |
|---|---|---|
| 出発点 | 3 VP IP cosθ | 3 VP IP cosθ |
| VPの変換 | VP = VL / √3 | VP = VL（そのまま） |
| IPの変換 | IP = IL（そのまま） | IP = IL / √3 |
| 代入結果 | 3 × (VL/√3) × IL × cosθ | 3 × VL × (IL/√3) × cosθ |
| 最終結果 | √3 VL IL cosθ | √3 VL IL cosθ |
ご覧の通り、「/ √3」が電圧に入るか電流に入るかの違いだけで、掛け算の結果は同じになります。掛け算は順番を入れ替えても結果が変わらない（交換法則）ので、当然同じ答えになるわけです。
Y結線：3 × (VL/√3) × IL = (3/√3) × VL IL = √3 VL IL
Δ結線：3 × VL × (IL/√3) = (3/√3) × VL IL = √3 VL IL
どちらも「3 / √3 = √3」という計算が核心。これが√3の正体です。
✏️ 計算例｜三相電力を実際に求めてみよう

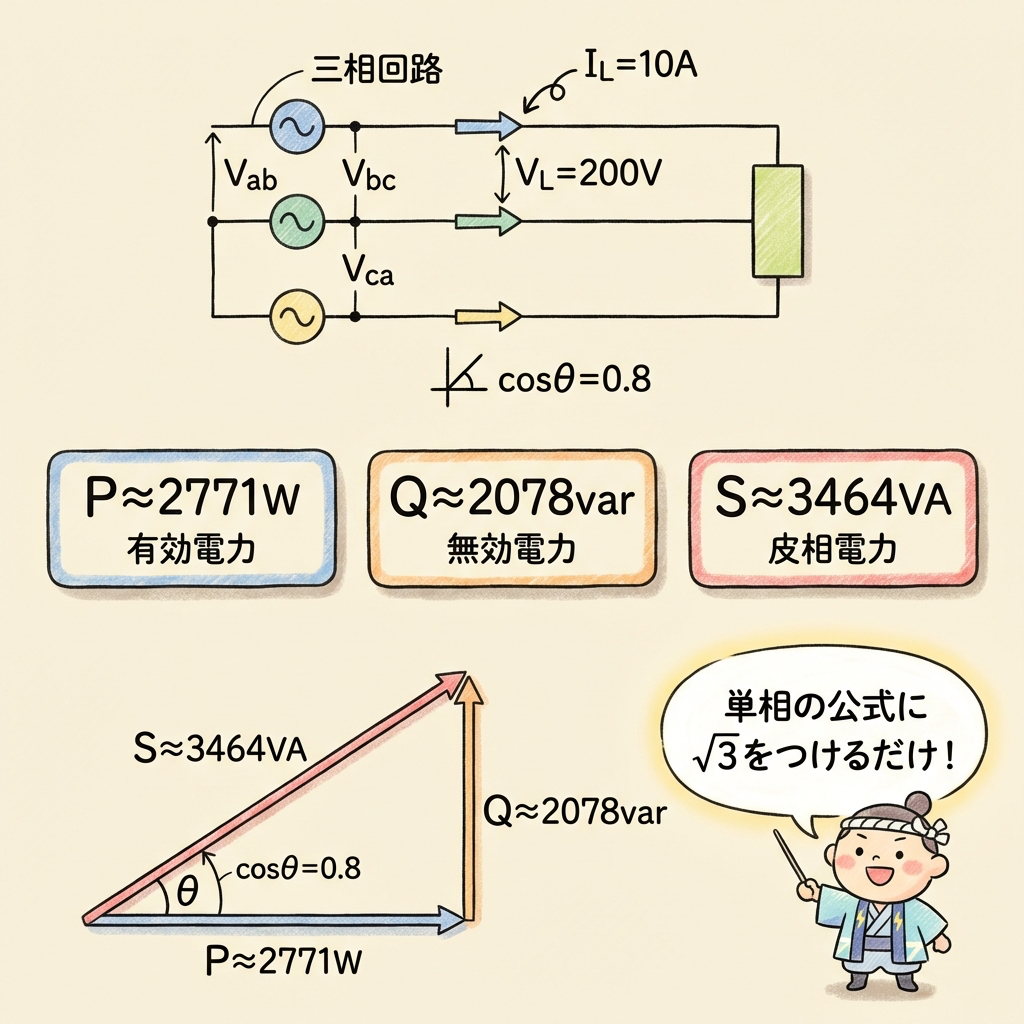

例題①：線間電圧と線電流が与えられた場合
三相交流回路で、線間電圧 VL = 200V、線電流 IL = 10A、力率 cosθ = 0.8（遅れ）。
有効電力P、無効電力Q、皮相電力Sを求めなさい。
S = √3 × VL × IL = √3 × 200 × 10 = 1.732 × 2000 ≈ 3464 VA ≈ 3.46 kVA
P = √3 × VL × IL × cosθ = 3464 × 0.8 ≈ 2771 W ≈ 2.77 kW
cosθ = 0.8 → sinθ = 0.6
Q = √3 × VL × IL × sinθ = 3464 × 0.6 ≈ 2078 var ≈ 2.08 kvar
例題②：1相分の値から三相電力を求める場合
Y結線の平衡三相負荷に線間電圧 VL = 400V を印加したところ、1相あたりのインピーダンスが Z = 20Ω（力率角θ = 37°、cosθ = 0.8）であった。三相電力Pを求めなさい。
Y結線なので VP = VL / √3 = 400 / √3 ≈ 231 V
IP = VP / Z = 231 / 20 ≈ 11.55 A（= IL）
方法A：P = √3 × VL × IL × cosθ = √3 × 400 × 11.55 × 0.8 ≈ 6400 W
方法B：P = 3 × IP² × R = 3 × 11.55² × (20 × 0.8) = 3 × 133.4 × 16 ≈ 6403 W ✅
方法A（√3VLILcosθ）と方法B（3IP²R）で同じ答えが出れば、計算は正しいと確信できます。交流電力の記事で学んだダブルチェック法は、三相でもそのまま使えます。
📝 まとめ｜三相電力の「√3」をもう忘れない
この記事の要点を総整理
| 項目 | ポイント |
|---|---|
| 出発点 | 三相電力 = 1相分の電力 × 3 = 3VPIPcosθ |
| Y結線の変換 | VP = VL/√3 を代入 → 3/√3 = √3 |
| Δ結線の変換 | IP = IL/√3 を代入 → 3/√3 = √3 |
| √3 の正体 | 「3相合計」÷「線間⇔相の√3変換」= 3/√3 = √3 |
| 最終公式 | P = √3 VLILcosθ（Y結線でもΔ結線でも同じ） |
| ダブルチェック | √3VLILcosθ と 3IP²R の2つで検算 |

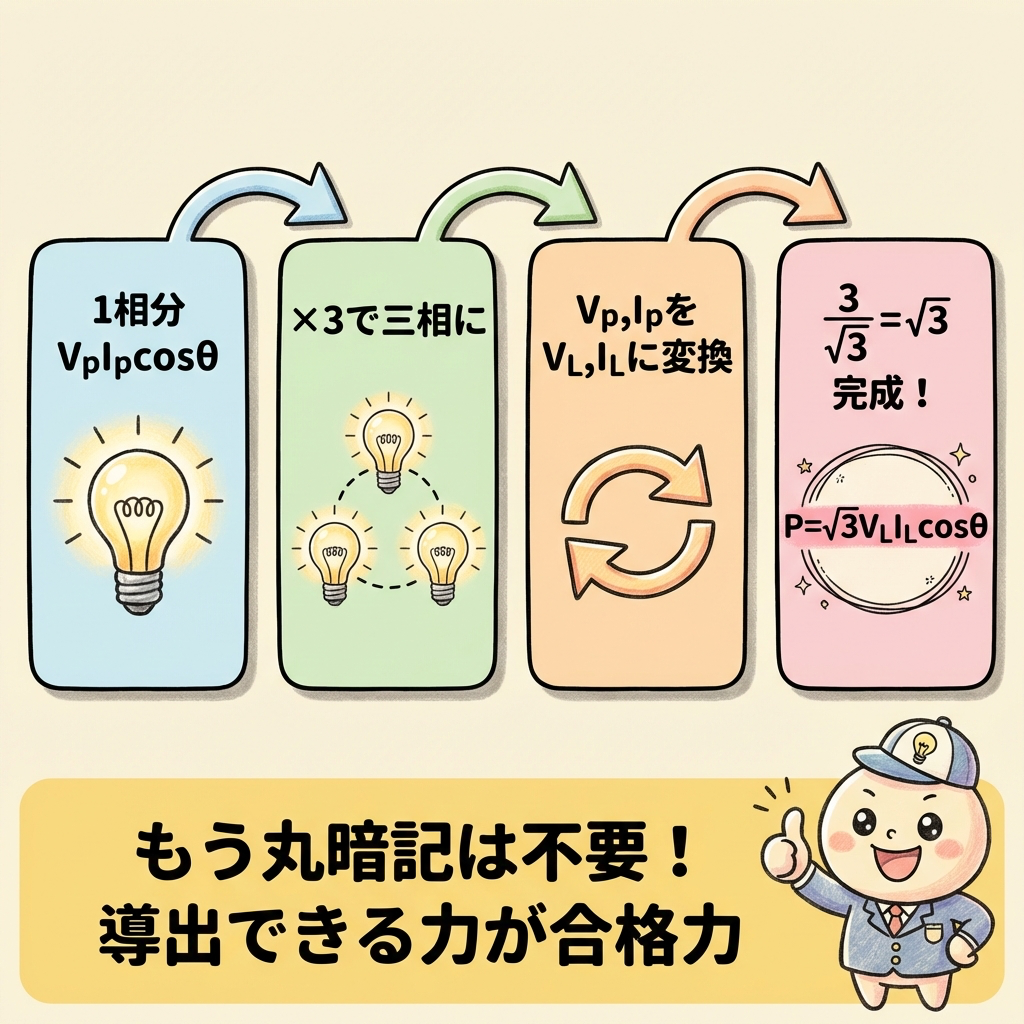

VPIPcosθ を書く
三相電力にする
VL,ILに変換
が自動的に登場
「√3はどこから来るのか？」に答えられるようになったあなたは、三相電力の公式を「理解して使える」レベルに到達しました。もう丸暗記に頼る必要はありません。忘れたら「1相分 × 3 → 線間に変換 → 3/√3 = √3」のステップを踏めば、自力で導出できます。この「導出できる力」こそが、電験三種の合格に直結する真の実力です。
