電験三種の理論科目で、近年ますます出題頻度が上がっているテーマがあります。

それが「共振回路」です。

「共振」と聞くと、なんだか難しそうに感じますよね。でも、実はあなたが子どもの頃に遊んだ「ブランコ」で、すでに共振を体験しています。

ブランコを揺らすとき、タイミングよく力を加えると、どんどん大きく揺れますよね？　逆に、タイミングを外すとピタッと止まってしまう。これが共振の正体です。

電気回路でも、まったく同じことが起きています。ある特定の周波数のとき、電流や電圧がドカンと大きくなる。これが共振回路の面白さであり、怖さでもあります。

この記事では、共振回路の基本から直列・並列の違い、そしてQ値まで、すべて図解とたとえ話で「なぜそうなるのか」を徹底的に解説します。丸暗記は今日で卒業しましょう。

🎪 そもそも「共振」とは？｜ブランコでわかる共振の正体

共振 = 「ちょうどいいタイミング」でエネルギーが最大になる現象

共振を理解するために、ブランコを思い出してください。

ブランコを揺らすとき、あなたはどうしますか？　ブランコが一番高い位置に来た瞬間に「ポンッ」と押しますよね。このタイミングがピッタリ合うと、ブランコはどんどん大きく揺れます。

でも、タイミングを無視してデタラメに押すと？　ブランコは全然揺れません。むしろブレーキがかかることもあります。

電気回路における共振｜コイルとコンデンサの「エネルギーのキャッチボール」

電気回路の共振も、ブランコとまったく同じ原理です。

ブランコの代わりに、電気回路ではコイル（L）とコンデンサ（C）が主役を務めます。

コンデンサが電気エネルギーを貯めて → コイルに放出 → コイルが磁気エネルギーとして貯めて → コンデンサに放出 → コンデンサがまた貯めて…

この「エネルギーのキャッチボール」が延々と繰り返されるのが、LC回路の基本的な動きです。そして、外から加える交流電源の周波数が、このキャッチボールのリズムとピッタリ合ったとき——共振が起きます。

📐 共振周波数の公式｜「なぜこの式になるのか」を導出する

共振の条件 = コイルのリアクタンスとコンデンサのリアクタンスが等しくなるとき

共振が起きる条件はシンプルです。

コイルのリアクタンス X_L と コンデンサのリアクタンス X_C が完全に等しくなるとき、共振が起きます。

これがなぜ共振の条件なのか、直感的に説明しますね。

コイルは「電流の変化を邪魔する」部品で、コンデンサは「電圧の変化を邪魔する」部品です。この2つの「邪魔する力（リアクタンス）」がちょうど同じ大きさで反対方向になるとき、互いに打ち消し合います。

これは、ブランコで言えば「押す力」と「重力で戻ってくる力」がピッタリ一致する状態。だからエネルギーがどんどん蓄積されるのです。

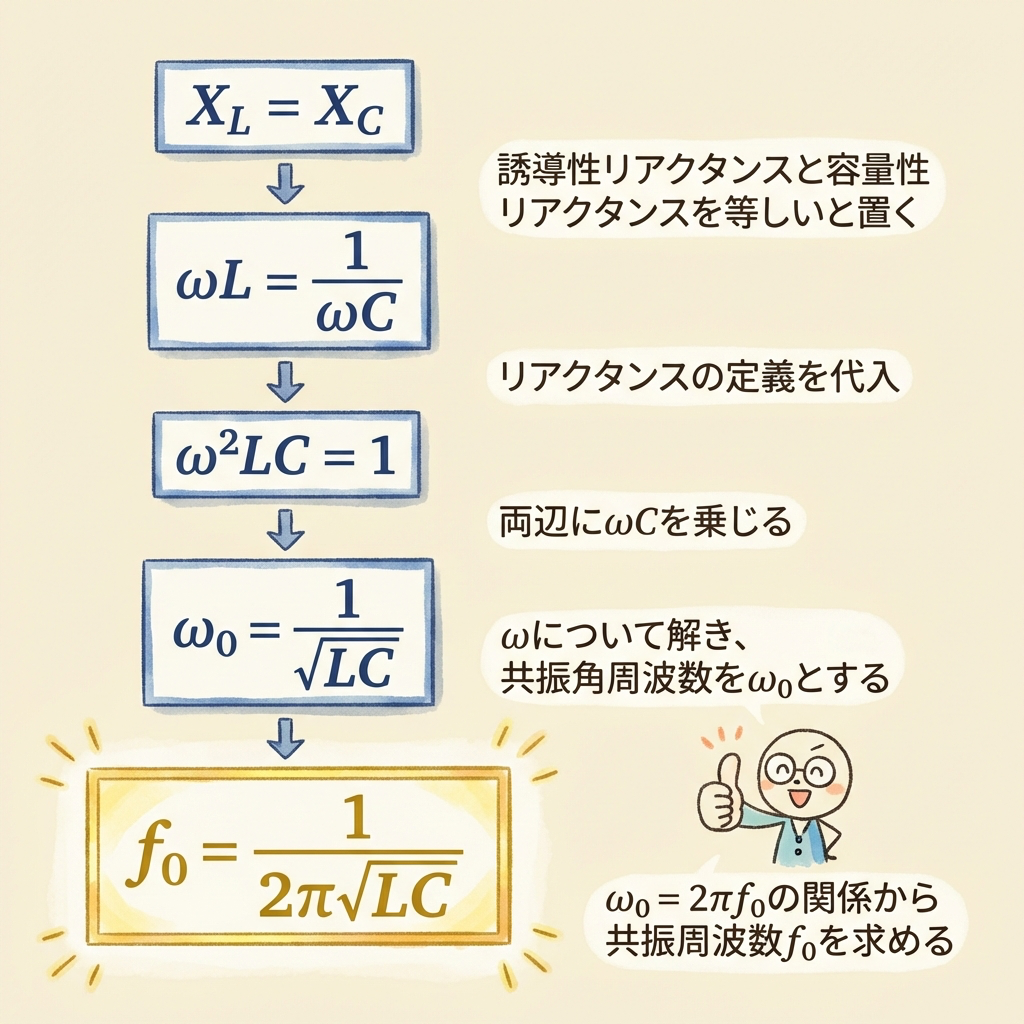

共振周波数 f₀ の導出｜ωL = 1/(ωC) を解くだけ

共振の条件式を、共振角周波数 ω₀ について解いてみましょう。

🔢 計算例｜実際に共振周波数を求めてみよう

【問題】L = 10mH、C = 100μF のLC回路の共振周波数を求めよ。

159Hz、つまり1秒間に159回の振動のとき、この回路は共振します。音で言えば、低い「ブーン」という周波数帯ですね。

この続きと一緒に読まれている記事

🔴 直列共振とは？｜電流が爆発的に大きくなる

直列共振回路の構造｜R・L・Cが一列に並ぶ

直列共振回路とは、抵抗R・コイルL・コンデンサCが直列（一列）に接続された回路に交流電源をつないだものです。

この回路のインピーダンス（交流に対する抵抗）は次の式で表されます。

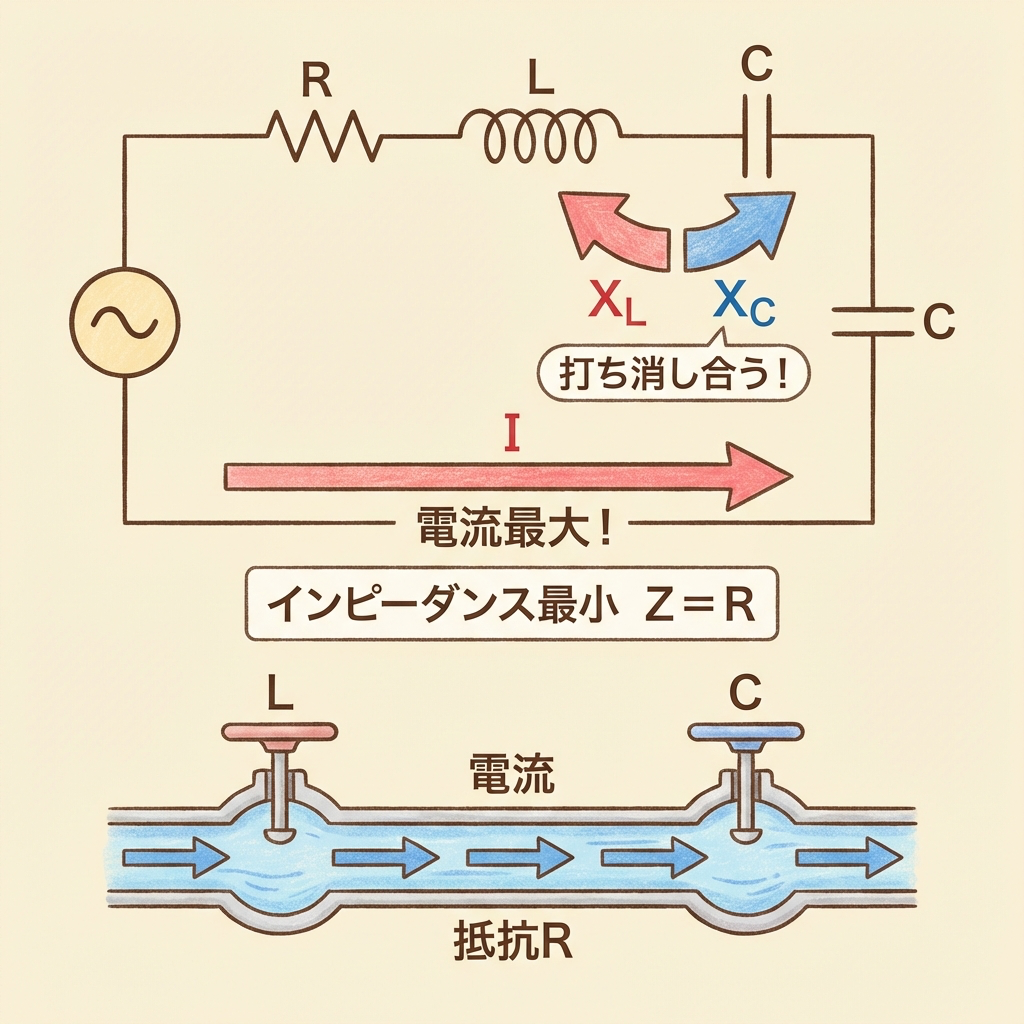

共振時に何が起きる？｜インピーダンスが最小 → 電流が最大

共振時は X_L = X_C なので、(X_L - X_C) = 0 になります。

すると、インピーダンスの式は…

インピーダンスが最小（= Rだけ）になるということは、オームの法則（I = V/Z）から、電流が最大になるということです。

これは、水道管に例えると分かりやすいです。コイルとコンデンサは「反対方向に効く弁」のようなもの。共振時は2つの弁が互いの効果を打ち消し合って、まるで弁がないかのように水（電流）がドバッと流れるのです。

直列共振のもう一つの特徴｜LとCの両端に「巨大な電圧」が現れる

直列共振で怖いのは、電流が大きくなるだけではありません。

共振時、コイルの両端とコンデンサの両端には、電源電圧の何倍もの巨大な電圧が現れます。しかも、この2つの電圧は大きさが同じで向きが正反対なので、合計するとゼロになります。

直列共振の特徴	内容
インピーダンス	最小（= R のみ）
電流	最大（= V/R）
力率	1（100%）　→ 電圧と電流の位相が一致
L・Cの電圧	電源電圧のQ倍の巨大電圧が発生（互いに打ち消し合う）

🔵 並列共振とは？｜電流が極端に小さくなる

並列共振回路の構造｜L と C が並列に並ぶ

並列共振回路とは、コイルLとコンデンサCが並列に接続された回路です。

直列共振は「電流が爆発的に大きくなる」でしたが、並列共振は正反対の振る舞いをします。

共振時に何が起きる？｜インピーダンスが最大 → 電流が最小

並列回路では、アドミタンス（Y = 1/Z）で考えると理解しやすいです。

共振時は B_L = B_C なので、(B_L - B_C) = 0 になります。

アドミタンスが最小（= Gのみ）→ つまりインピーダンスが最大になります。

インピーダンスが最大ということは、回路に流れ込む電流が最小になるということです。

「えっ、共振なのに電流が小さくなるの？」と不思議に思いますよね。

これを理解するには、並列回路の中で何が起きているかを見る必要があります。

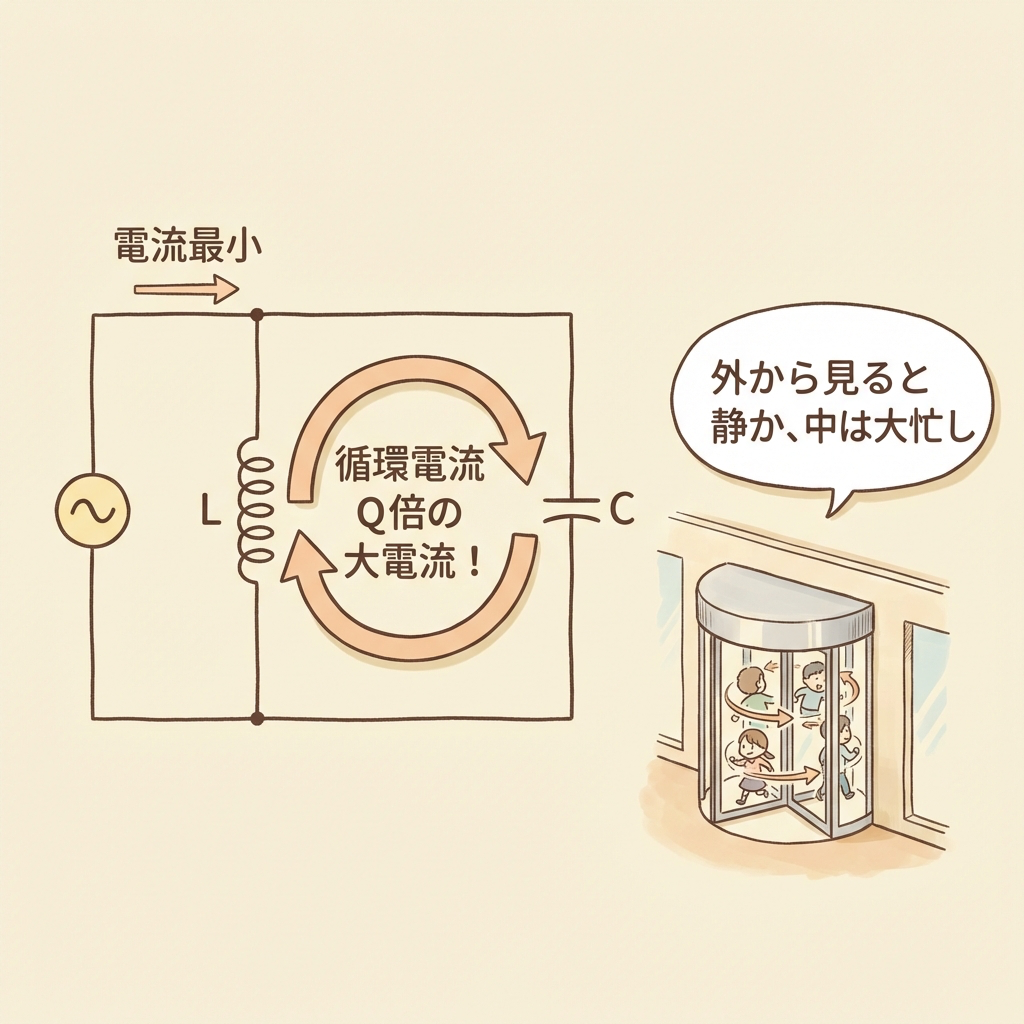

並列共振の秘密｜回路の「中」では大電流がグルグル回っている

並列共振時、外から見ると電流はほとんど流れていないように見えます。でも実は、LとCの間では巨大な循環電流がグルグルと流れ続けているのです。

たとえるなら、回転ドアのようなものです。回転ドアの中では人がグルグル回っていますが、建物全体から見ると「出入り」がほとんどない状態。外から見ればピタッと止まっているように見えるけど、中は大忙し——これが並列共振です。

並列共振の特徴	内容
インピーダンス	最大
回路全体の電流	最小
力率	1（100%）
L・Cの中	電源電流のQ倍の巨大な循環電流が流れる

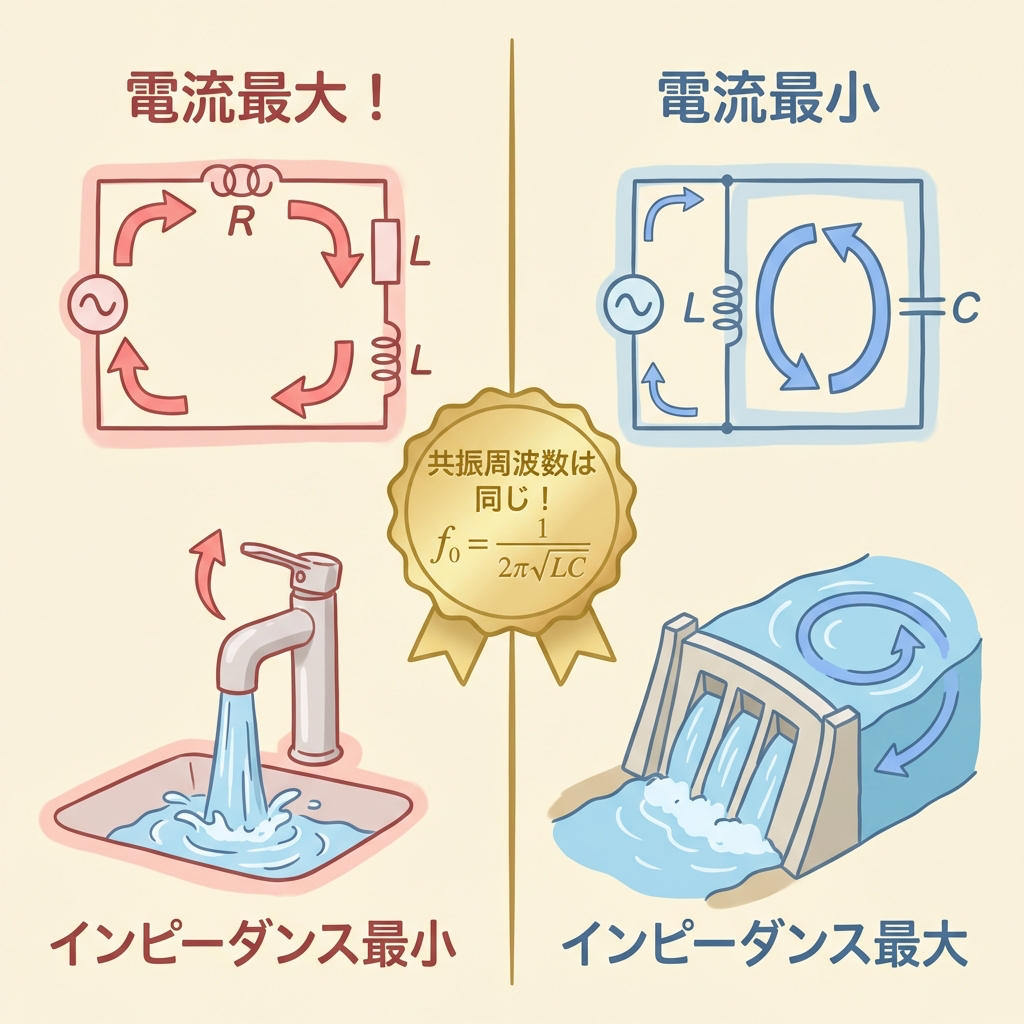

⚖️ 直列共振 vs 並列共振｜違いを一覧表で完全比較

【保存版】直列共振と並列共振の比較表

ここまでの内容を一覧表にまとめます。試験直前に見直せるよう、この表だけでもブックマークしておくと安心です。

比較項目	🔴 直列共振	🔵 並列共振
接続方式	R・L・Cが直列	L・Cが並列
共振周波数	f₀ = 1/(2π√LC)	f₀ = 1/(2π√LC) （同じ！）
インピーダンス	最小（= R）	最大
電流	最大（= V/R）	最小
力率 cosθ	1	1
危険なポイント	L・Cの両端に過大電圧が発生	L・Cの中に過大循環電流が発生
Q値の意味	電源電圧のQ倍の電圧がL・Cに発生	電源電流のQ倍の電流がL・C内を循環
覚え方	蛇口を全開 🚿 水（電流）がドバッ	ダムで水をせき止め 🌊 中でグルグル循環

🎯 Q値（クオリティファクター）とは？｜共振の「鋭さ」を数値化する

Q値 = 共振がどれだけ「鋭く」起きるかの指標

共振は「特定の周波数で電流（や電圧）が大きくなる現象」でしたね。

では、その「大きくなり方」にも差があるのでしょうか？　答えはYESです。

たとえば、同じブランコでも——

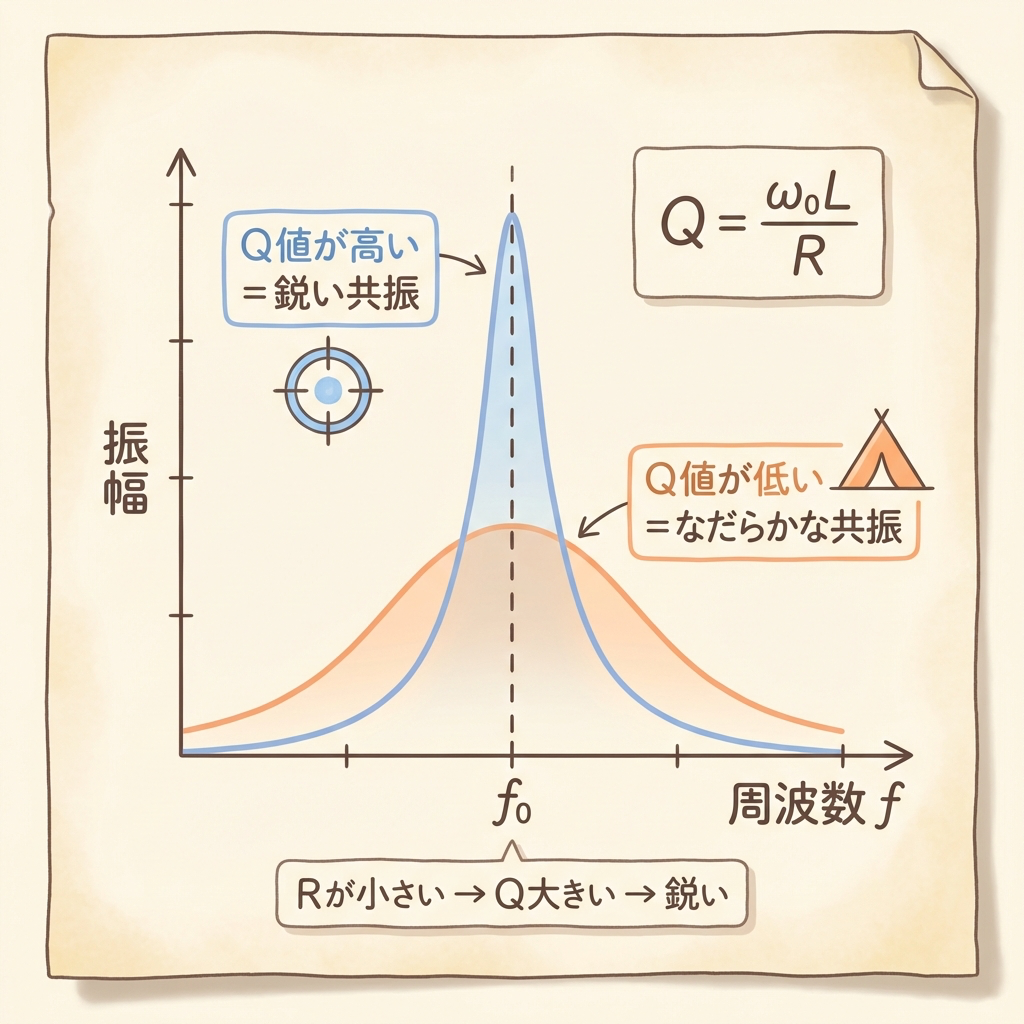

Q値（Quality Factor）は、この「共振の鋭さ」を数値化したものです。Qが高いほど、共振周波数のところだけピーンと鋭くなり、それ以外の周波数ではほとんど応答しません。

Q値の公式｜直列共振の場合

直列共振回路のQ値は、次の式で求められます。

3つの表現がありますが、言っていることは同じです。共振時のリアクタンス（X_LまたはX_C）を抵抗Rで割った値、それがQ値です。

Q値が意味すること｜電圧や電流の倍率

Q値にはとても実用的な意味があります。

回路	Q値が意味するもの
直列共振	コイル・コンデンサの両端電圧は、電源電圧のQ倍になる V_L = V_C = Q × V
並列共振	LとCの循環電流は、電源から流れ込む電流のQ倍になる I_L = I_C = Q × I
