😣 こんな悩みはありませんか？
- 同じ回路を測っているのに、計器によって指示値が違うのはなぜ？
- 実効値・平均値・波高値（最大値）の違いがイマイチわからない
- 波形率・波高率って何？公式は覚えたけど意味がピンとこない
- 整流形計器が「歪み波で誤差が出る」と言われる理由がわからない
✅ この記事でわかること
- 実効値・平均値・波高値の「そもそもの意味」を直感的に理解
- 計器の種類ごとに「何を指示するか」が一目でわかる一覧表
- 波形率・波高率の公式と「なぜ必要なのか」
- 整流形計器が歪み波で誤差を起こすメカニズム
同じ交流回路を、可動鉄片形と整流形の2つの計器で測ったら、指示値が違う――。
「壊れてるんじゃないの？」と思いたくなりますが、実はどちらも正しく動作しています。違うのは、2つの計器が交流のどの「顔」を見ているかなんです。
交流の「顔」（瞬時値・最大値・実効値・平均値）の土台は、交流とは？直流との違いと正弦波・周波数・実効値で、正弦波と周波数の基本から整理しています。
交流には「実効値」「平均値」「波高値（最大値）」という3つの顔があります。計器の種類によって、見ている顔が違うから指示値が変わるわけです。
この記事では、3つの値の違いと計器の指示値の関係を、初心者の方にもわかるように図解で丁寧に解説していきます。
📊 電気計測マスターへの道｜全7記事を学習順に攻略
電験三種の理論科目で毎年1〜3問（5〜15点）が出題される「電気計測」。範囲は広く見えますが、パターンが限られた「得点源」です。下記の順番で読み進めれば、迷わずにマスターできます。
1
📋 指示電気計器7種類の動作原理
可動コイル形・可動鉄片形・電流力計形など7種類の特徴を一覧表で完全整理。暗記だけで5点取れる最重要テーマ。
記事を読む →
2
すべての計器に共通する3つの仕組みを「車の運転」に例えて解説。STEP1の知識が体系化されます。
記事を読む →
3
🔧 倍率器と分流器｜測定範囲を広げる「魔法の抵抗」
電圧計の倍率器（直列）と電流計の分流器（並列）の計算方法を完全図解。オームの法則がそのまま使えます。
記事を読む →
4
⚡ 二電力計法｜三相電力を「レジの仕組み」で完全理解
三相電力を2台の電力計で測れる理由をブロンデルの定理から解説。W₁・W₂の公式と計算例まで。
記事を読む →
5
⚡ 三電圧計法・三電流計法｜電力計なしで電力を測る「裏ワザ」
電力計を使わずに単相電力を求める2つの手法を、余弦定理から導出して図解で解説。
記事を読む →
6
📊 計器の指示値が違う理由｜実効値・平均値・波高値の関係
同じ波形なのに計器によって指示値が変わる謎を解明。波形率・波高率・整流形計器の誤差まで完全図解。
記事を読む →
7
💻 ディジタル計器とA/D変換｜量子化・標本化を完全図解
アナログ信号をデジタルに変換する3ステップ（標本化→量子化→符号化）を初心者向けに解説。
記事を読む →
8
📺 オシロスコープ｜波形の読み方とリサジュー図形【最終】
div・周期・周波数・実効値の求め方からリサジュー図形の周波数比・位相差まで、計算例付きで完全攻略。
記事を読む →
💡 学習のコツ
時間がない人は STEP1（指示計器）→ STEP3（倍率器・分流器）→ STEP8（オシロスコープ） の3つだけでも、出題の約7割をカバーできます。全テーマ攻略の目安は約12〜17時間です。
結論｜まず30秒でわかる答え
交流には、波高値(最大値)・実効値・平均値の3つの値があり、計器によってどれを指示するかが違います。電流の2乗に比例して動く計器(可動鉄片形・熱電形など)は実効値を、電流に比例して動く計器(可動コイル形・整流形)は平均値を指示します。整流形は平均値を1.11倍(正弦波の波形率)して実効値として表示するため、歪んだ波形では誤差が出ます。
交流の「3つの顔」｜実効値・平均値・波高値とは？
🌊 交流は「ずっと変化している」から測り方が1つではない
直流は常に一定の値なので、「電圧は○V」と一発で言えます。しかし交流は波のように常に変化しているため、「どの瞬間の値を代表値にするか」で3つの表し方があります。
これを人の体温で例えてみましょう。1日の中で体温は変動しますよね。
🔥
波高値（最大値）
1日で一番高い体温
「今日のMAXは37.2℃」
📊
1日の体温を平均した値
「平均すると36.3℃」
⚡
実効値
「同じ仕事」をする直流値
「直流に換算すると36.5℃」
📐 正弦波における3つの値
最大値（振幅）をVmとしたとき、正弦波の3つの値は以下の関係になります。
| 値の種類 |
正弦波での値 |
Vm=141Vの場合 |
| 波高値（最大値） |
Vm |
141 V |
| 実効値 |
Vm / √2 ≈ 0.707 Vm |
100 V（家庭のコンセント） |
| 平均値 |
2Vm / π ≈ 0.637 Vm |
90 V |
💡 ポイント
家庭のコンセント「100V」は実効値です。実際の波のてっぺん（最大値）は約141Vもあります。「100V」は「同じ仕事をする直流に換算した値」なんです。

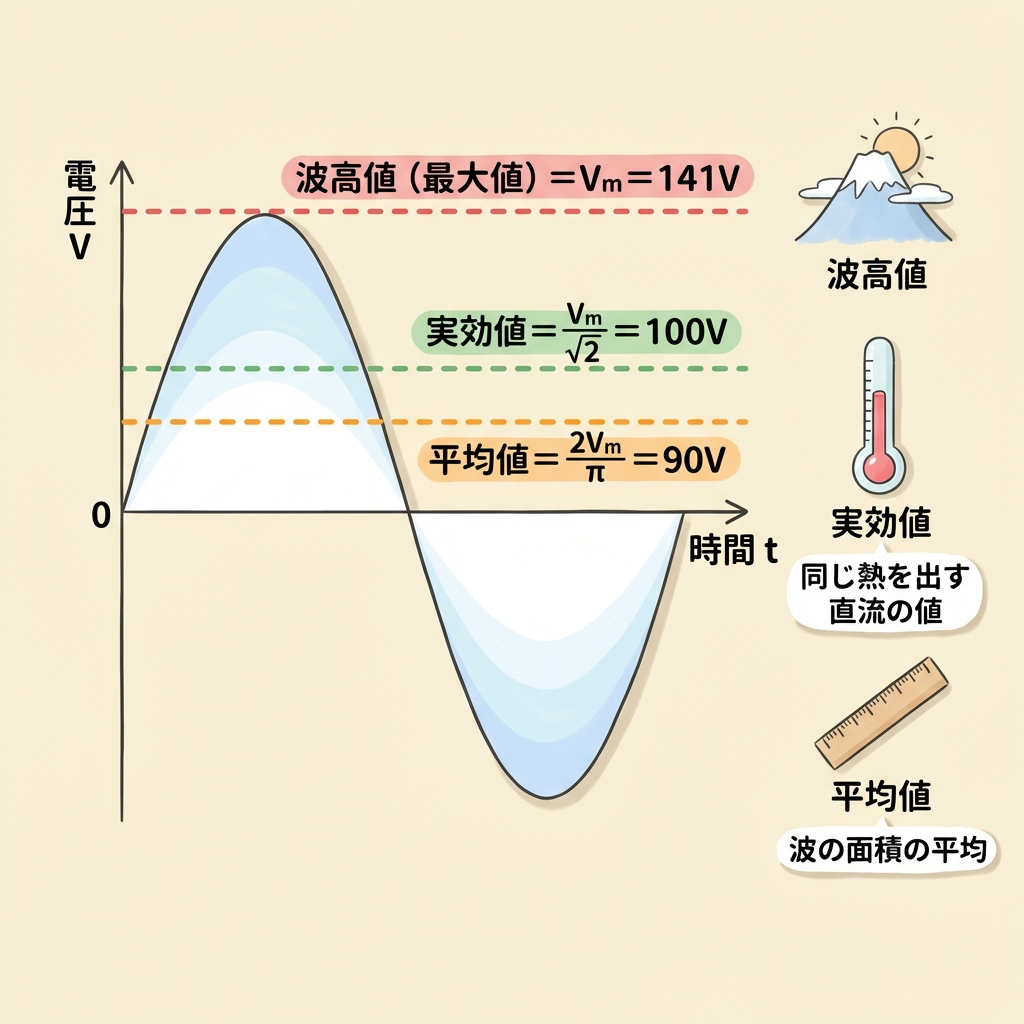

正弦波の波高値141V・実効値100V・平均値90V
おすすめの本
前後の単元とあわせて、教科書で体系立てて押さえておくと安心です。TAC出版『みんなが欲しかった！』シリーズの、電験三種「理論」の教科書と問題集が1冊になった本です。
ポチップ
波形率と波高率｜3つの値をつなぐ「変換係数」
🔗 波形率＝実効値 ÷ 平均値
波形率（フォームファクタ）は、平均値から実効値への変換係数です。「平均値に何倍すると実効値になるか？」を表しています。
📐 波形率の公式
正弦波の場合：波形率 = (Vm/√2) ÷ (2Vm/π) = π/(2√2) ≈ 1.11
🔗 波高率＝波高値 ÷ 実効値
波高率（クレストファクタ）は、実効値から波高値（最大値）への変換係数です。「波のてっぺんが実効値の何倍か？」を表します。
📐 波高率の公式
正弦波の場合：波高率 = Vm ÷ (Vm/√2) = √2 ≈ 1.414
📊 波形ごとの波形率・波高率の比較
| 波形 |
波形率 |
波高率 |
| 正弦波 〜 |
1.11 |
√2 ≈ 1.414 |
| 方形波 □ |
1.00 |
1.00 |
| 三角波 △ |
2/√3 ≈ 1.155 |
√3 ≈ 1.732 |
| 半波整流波 |
π/2 ≈ 1.57 |
2.00 |
⚠️ 試験で超重要！
正弦波の波形率1.11と波高率√2は必ず暗記してください。この2つの数字がこの後の「計器の誤差」の話に直結します。

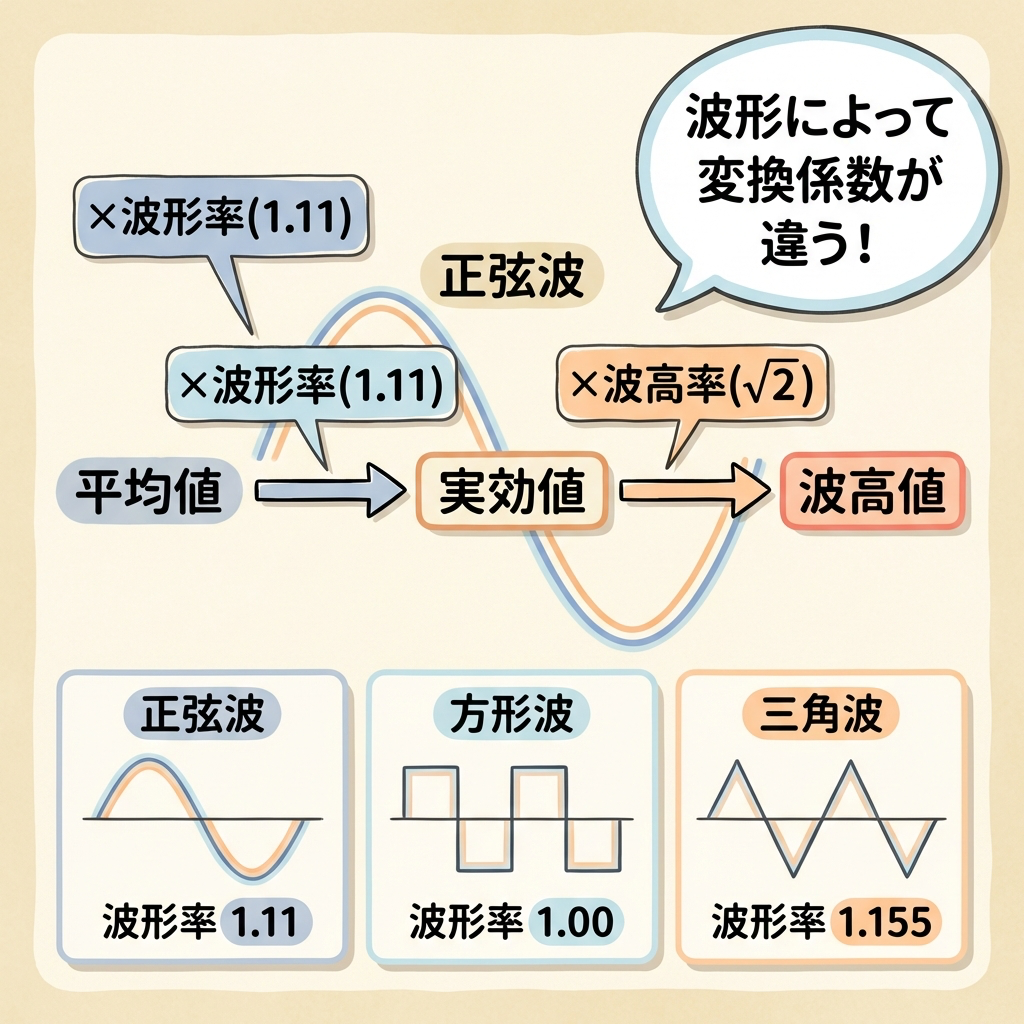

波形率は正弦波1.11・方形波1.00・三角波1.155
計器の種類で「見ている値」が違う！
🔍 どの計器が何を指示するか？
ここが今回の記事の核心です。計器の動作原理によって、「指示値が何の値を表しているか」が異なります。
| 計器の種類 |
指示する値 |
なぜその値を指示するか |
| 可動コイル形 |
平均値 |
電流に比例したトルクが発生 → 直流専用 |
| 可動鉄片形 |
実効値 |
電流の2乗に比例したトルク → 交直両用 |
| 電流力計形 |
実効値 |
電流の2乗に比例 → 交直両用 |
| 整流形 |
平均値
（×1.11で実効値目盛） |
内部は可動コイル形 → 平均値に応答 |
| 熱電形 |
実効値 |
電流のジュール熱（I²R）に応答 |
| 静電形 |
実効値 |
電圧の2乗に比例 → 高電圧測定用 |
💡 覚え方のコツ
「二乗に比例」する計器 → 実効値を指示（可動鉄片形、電流力計形、熱電形、静電形）
「電流に比例」する計器 → 平均値を指示（可動コイル形、整流形）
実効値は「二乗平均の平方根」なので、「二乗に応答する計器」が自然に実効値を示すのは納得ですよね。

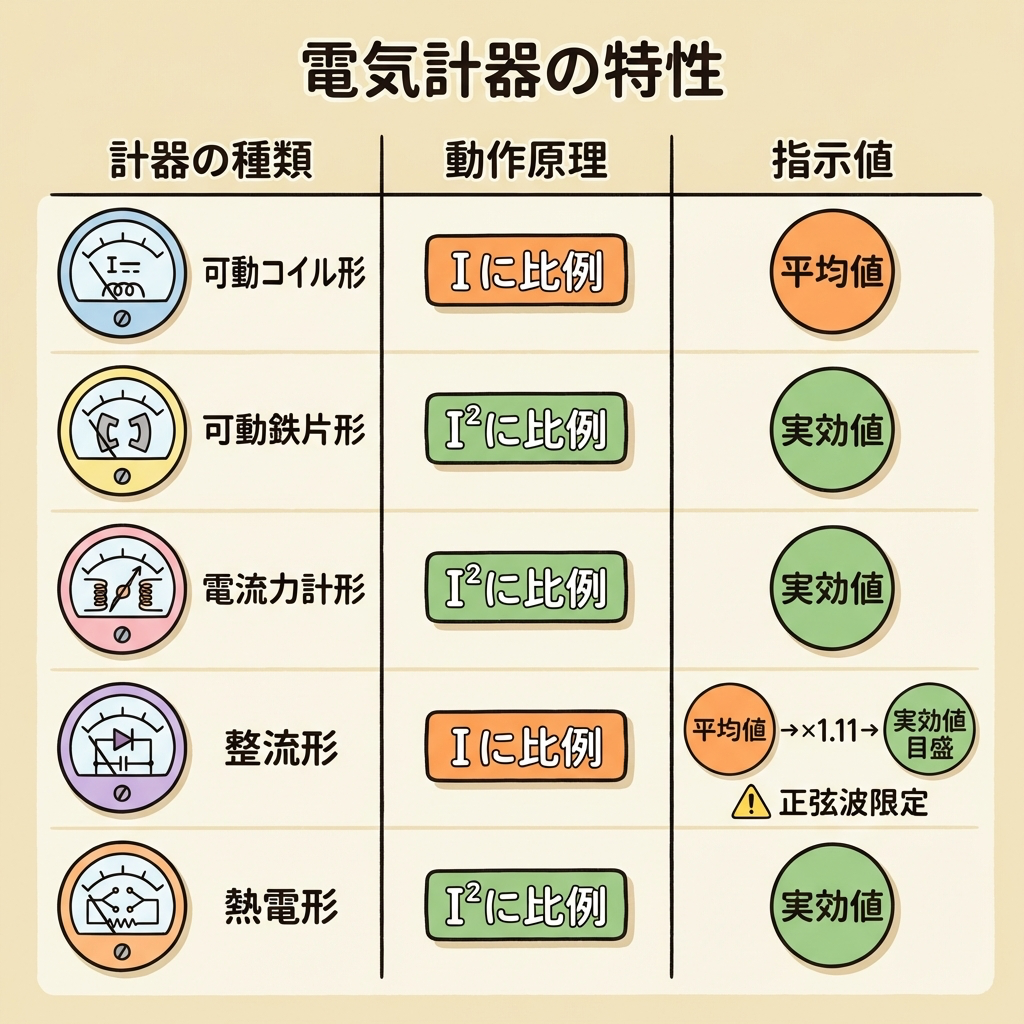

計器ごとの動作原理と指示値:平均値か実効値か
おすすめの本
電気回路の基本があいまいなときは、入門書で土台を固めておくと理解が進みます。電気回路の基本を、つまずいている人向けにやさしく解説した入門書です（オーム社）。
¥2,156 （2026/03/03 08:14時点 | Amazon調べ）
ポチップ
整流形計器が「歪み波で誤差を起こす」理由
🎭 整流形計器の「ウソ」の仕組み
ここが電験三種で最も出題されるポイントです。
整流形計器は、内部に整流器（ダイオード）と可動コイル形計器を組み合わせた構造です。可動コイル形は「平均値」に応答しますが、私たちが交流で知りたいのは「実効値」ですよね。
そこで整流形計器は、こんなトリックを使っています。
この「×1.11」は、正弦波の波形率です。つまり整流形計器は「入力が正弦波であること」を前提にして、平均値を1.11倍して実効値として表示しています。
💥 正弦波じゃない波が来ると「計算が合わなくなる」
ここが問題です。インバータやスイッチング電源から出力される電圧は、正弦波ではなく「歪み波（ひずみ波）」です。歪み波は波形率が1.11ではありません。
例えば方形波の波形率は1.00です。整流形計器で方形波を測ると何が起きるでしょうか？
【例】最大値10Vの方形波を測定した場合
方形波の平均値 = 10V（常に一定だから平均も10V）
方形波の実効値 = 10V（一定だから実効値も10V）
可動鉄片形（実効値指示）→ 正しく 10V を指示 ✅
整流形（平均値×1.11）→ 10 × 1.11 = 11.1V を指示 ❌
→ 11%も高い値を表示してしまう！
⚠️ まとめると
整流形計器が歪み波で誤差を起こす理由：
「平均値 × 正弦波の波形率（1.11）」で実効値を計算しているから。
波形が正弦波でなければ、×1.11が間違った変換になるため誤差が出るのです。

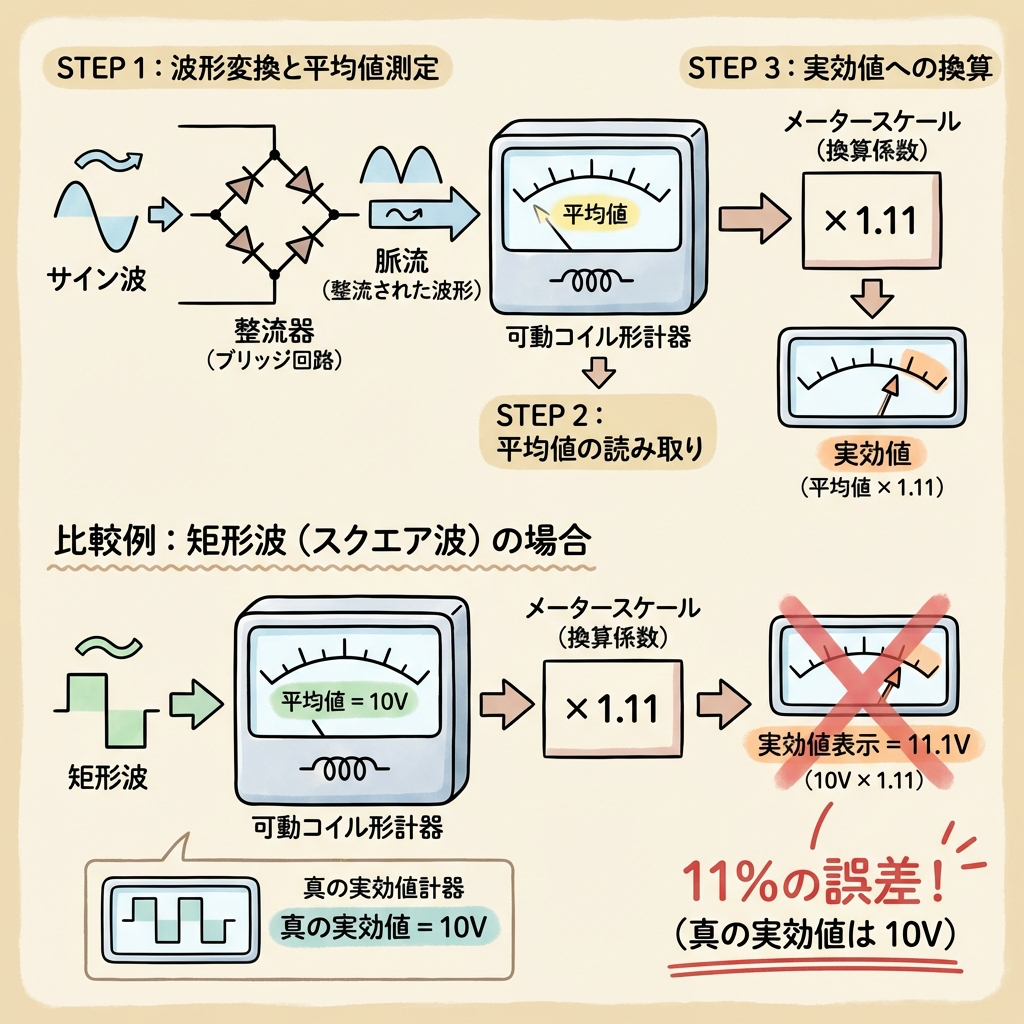

整流形計器は方形波で11%の誤差が出る
実効値を正確に測りたいときはどうする？
✅ 波形に左右されない「真の実効値」計器
歪み波でも正確に実効値を測りたい場合は、以下の計器を使います。
🔥
熱電形計器
電流のジュール熱（I²R）で応答するため、波形に関係なく実効値を正確に指示。高周波にも対応。
🧲
可動鉄片形計器
電流の2乗に応答するため、歪み波でも実効値を正しく指示。商用周波数で使用。
💻
True RMS方式
（デジタル計器）
瞬時値の二乗平均平方根を演算。どんな波形でも真の実効値を表示。
💡 まとめ
正弦波を測る → 整流形でも可動鉄片形でもOK（結果は同じ）
歪み波を測る → 可動鉄片形・熱電形・True RMS方式を使う
整流形計器は正弦波限定と覚えましょう！

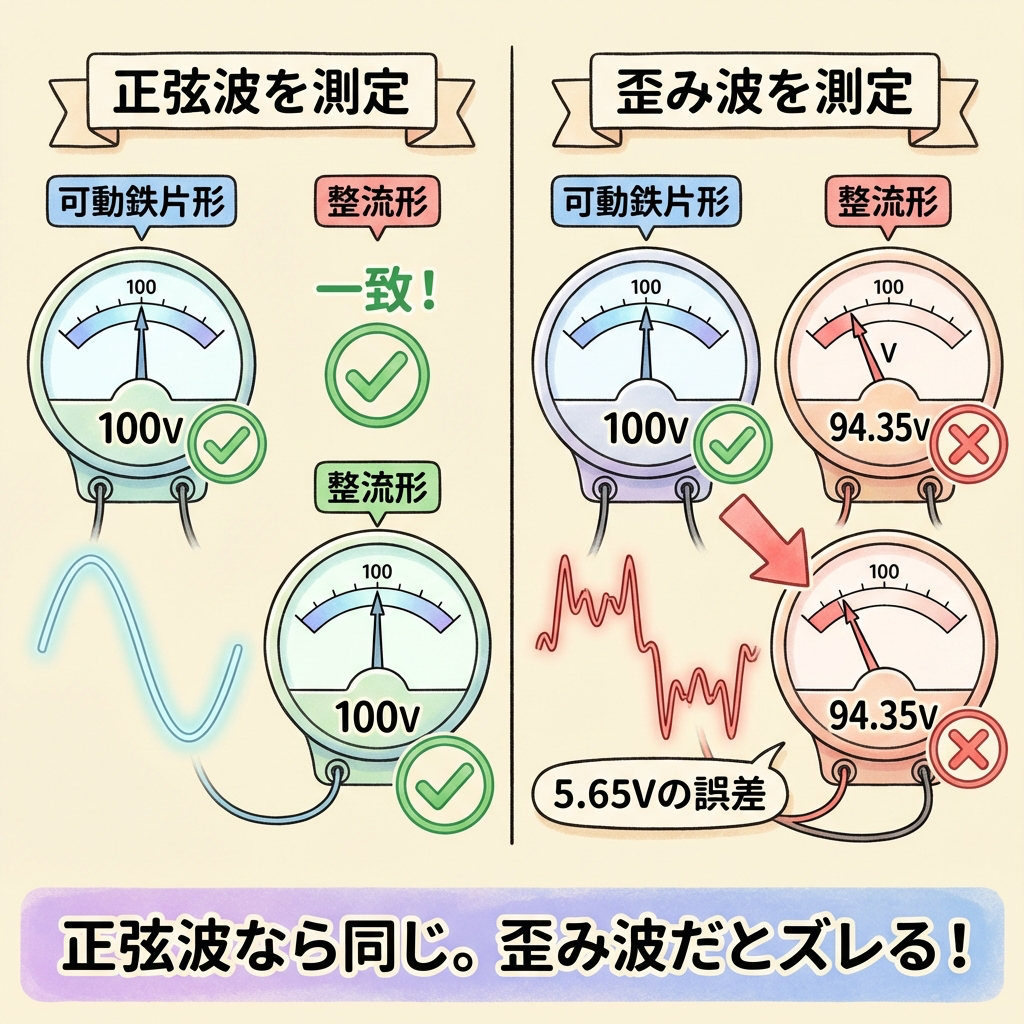

正弦波なら一致し、ひずみ波では整流形がずれる
電験三種での出題ポイント｜計算例で確認
🎯 頻出パターン：「2つの計器の読みが異なる理由を説明せよ」
【例題】
ある非正弦波交流の実効値は100V、平均値は85Vである。この波形を可動鉄片形計器と整流形計器で測定したとき、それぞれの指示値を求めよ。
① 可動鉄片形（実効値指示）
→ 波形に関係なく実効値を指示するので 100V ✅
② 整流形（平均値 × 1.11）
→ 平均値85Vに正弦波の波形率1.11を掛ける
→ 85 × 1.11 = 94.35V
約5.7Vの誤差が発生！本当の実効値は100Vなのに、整流形は94.35Vしか表示しません。
💡 なぜ誤差が出るのか？
この波形の実際の波形率 = 100/85 ≈ 1.176。しかし整流形は「波形率は1.11」と信じて計算するので、差が生まれます。
波形率が1.11より大きい → 整流形の指示値は実際の実効値より小さくなります。
📝 試験で問われるポイントまとめ
✅ 波形率 = 実効値 ÷ 平均値（正弦波は 1.11）
✅ 波高率 = 最大値 ÷ 実効値（正弦波は √2）
✅ 「二乗に応答する計器」→ 実効値指示（可動鉄片形、電流力計形、熱電形、静電形）
✅ 「電流に比例する計器」→ 平均値指示（可動コイル形、整流形）
✅ 整流形は「平均値 × 1.11」で実効値を表示 → 正弦波以外では誤差が出る
✅ 歪み波の測定 → 熱電形 or True RMS方式を使う

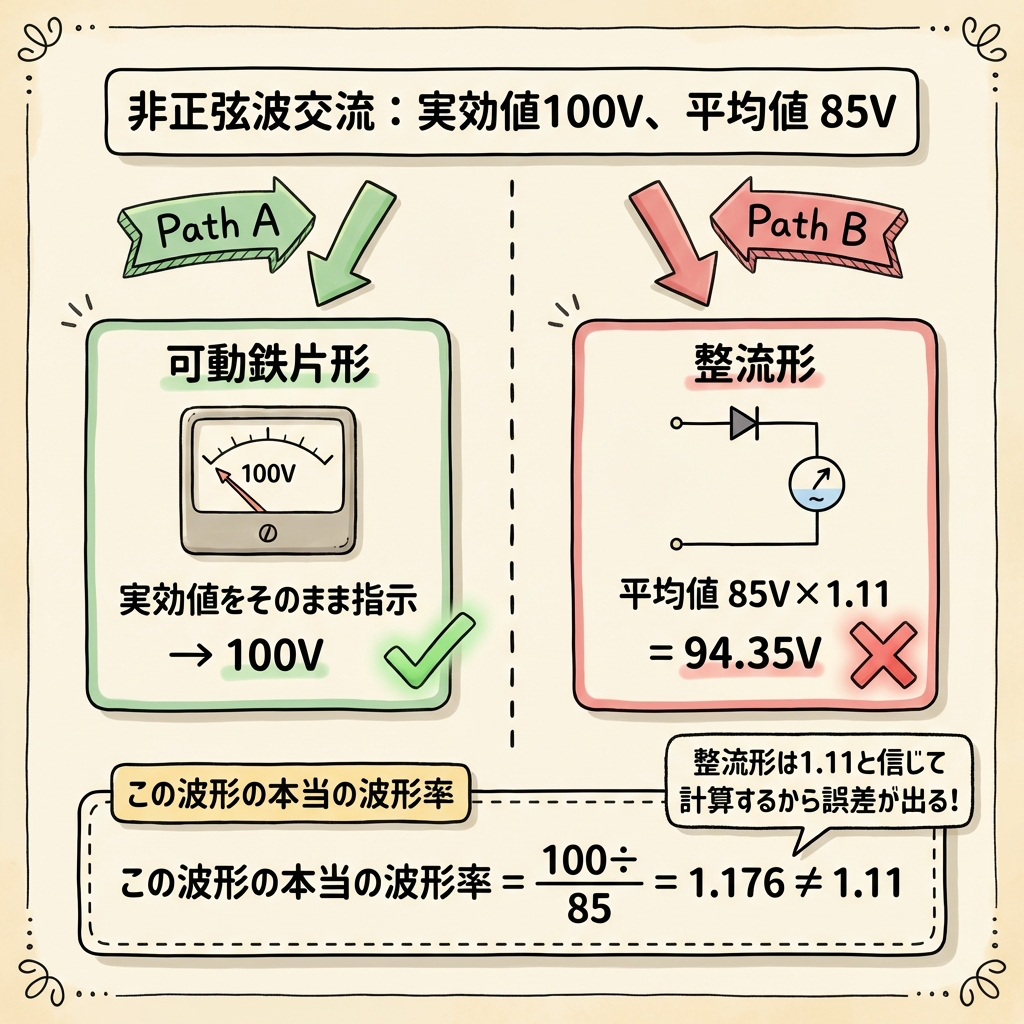

例題:可動鉄片形は100V、整流形は94.35V
この記事の理解を深める本と道具
おすすめの本
電験三種の試験でどう問われるかは、過去問で確かめるのがいちばんの近道です。電験三種の過去10年分の試験問題をまとめた過去問題集です（2026年度版）。
楽天Kobo電子書籍ストア
¥3,080 （2026/10/24 12:31時点 | Amazon調べ）
ポチップ
まとめ｜計器の指示値が違う理由
📝 この記事のポイント
✅ 交流には波高値・実効値・平均値の3つの「顔」がある
✅ 波形率 = 実効値÷平均値、波高率 = 波高値÷実効値
✅ 正弦波の波形率は1.11、波高率は√2
✅ 「I²に比例」する計器は実効値を指示（可動鉄片形・熱電形など）
✅ 「Iに比例」する計器は平均値を指示（可動コイル形・整流形）
✅ 整流形は「平均値×1.11」で実効値に換算 → 歪み波で誤差が出る
✅ 歪み波の実効値は熱電形やTrue RMSで測る
「同じ回路を測っているのに、計器の読みが違う」――この不思議の正体は、計器が見ている「交流の顔」が違うからでした。
特に整流形計器の「正弦波前提の×1.11トリック」は、電験三種の理論科目で繰り返し出題される鉄板テーマです。「なぜ誤差が出るのか」を原理から理解しておけば、どんな問われ方をしても対応できます。
