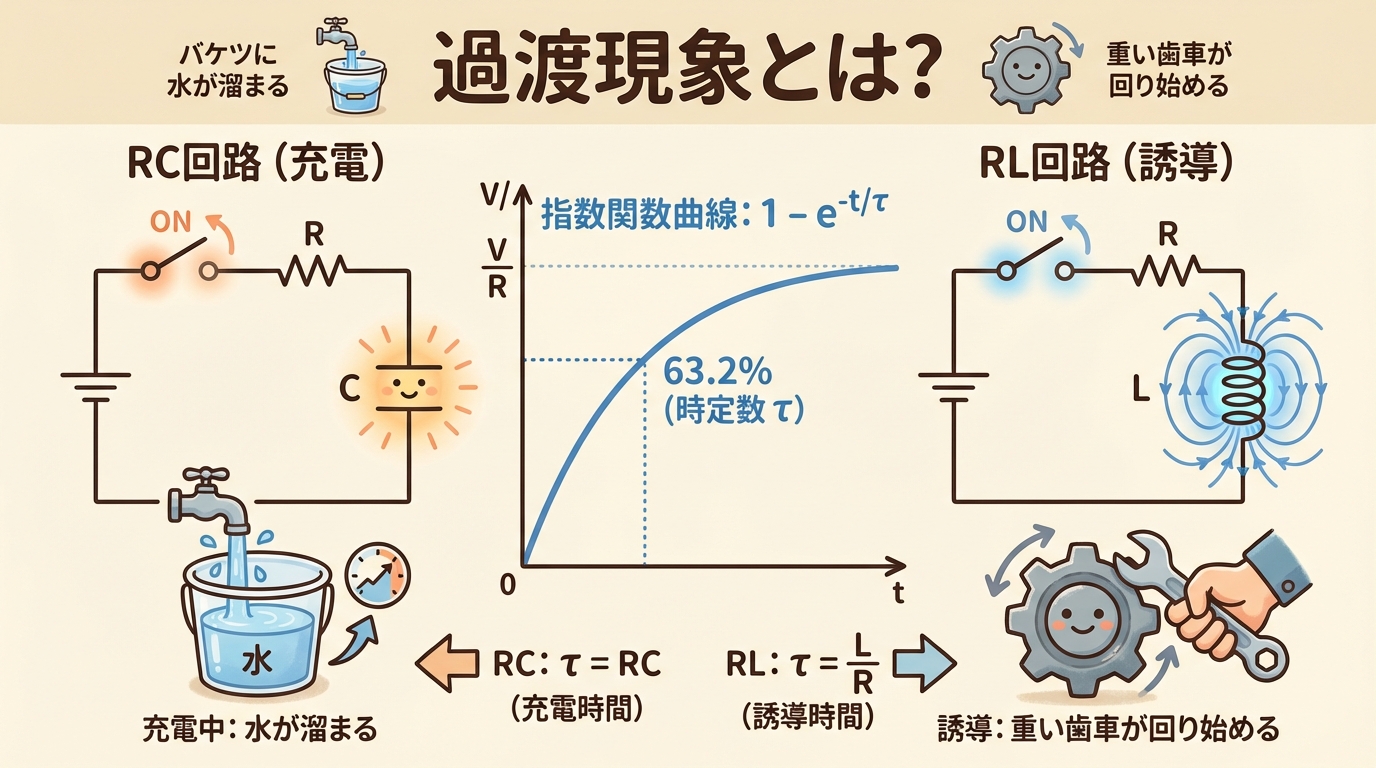

過渡現象とは?|RC・RL回路の「スイッチを入れた瞬間」を完全図解

😣 こんな経験はありませんか?
  • 過去問で「スイッチSを閉じた直後の電流を求めよ」と出て、何から手をつけていいかわからない
  • 参考書の過渡現象のページを開いたら、いきなり微分方程式が出てきてそっと閉じた
  • 「時定数τ」「63.2%」という数字の意味がピンとこない
  • RC回路とRL回路で何が違うのか、イメージが湧かない
✅ この記事でわかること
  • 過渡現象とは何か? ── 「定常状態」と「過渡状態」の違いを日常の例で理解
  • RC回路でスイッチを入れた瞬間に何が起きるか ── 充電・放電の電流と電圧の変化を図解
  • RL回路でスイッチを入れた瞬間に何が起きるか ── コイルが「電流の変化を嫌がる」理由
  • 時定数τとは何か ── なぜ「63.2%」がキーナンバーなのか
  • 電験三種で過渡現象を得点源にするための考え方

過渡現象は、電験三種の理論科目でほぼ毎年1問出題される超頻出テーマです。

にもかかわらず、「微分方程式が出てきた瞬間にギブアップした」という声をよく聞きます。確かに、大学の教科書的なアプローチでは数式が先に来るため、初心者にはハードルが高い。

しかし安心してください。電験三種レベルの過渡現象は、たった2つの部品(コンデンサとコイル)の「クセ」さえ理解すれば、微分方程式を解かなくても正解にたどり着けます。

この記事では、微分方程式は一切使いません。「なぜそうなるのか」を日常の例えと図解で徹底的に説明し、初心者が過渡現象の全体像をつかめることをゴールとします。

目次

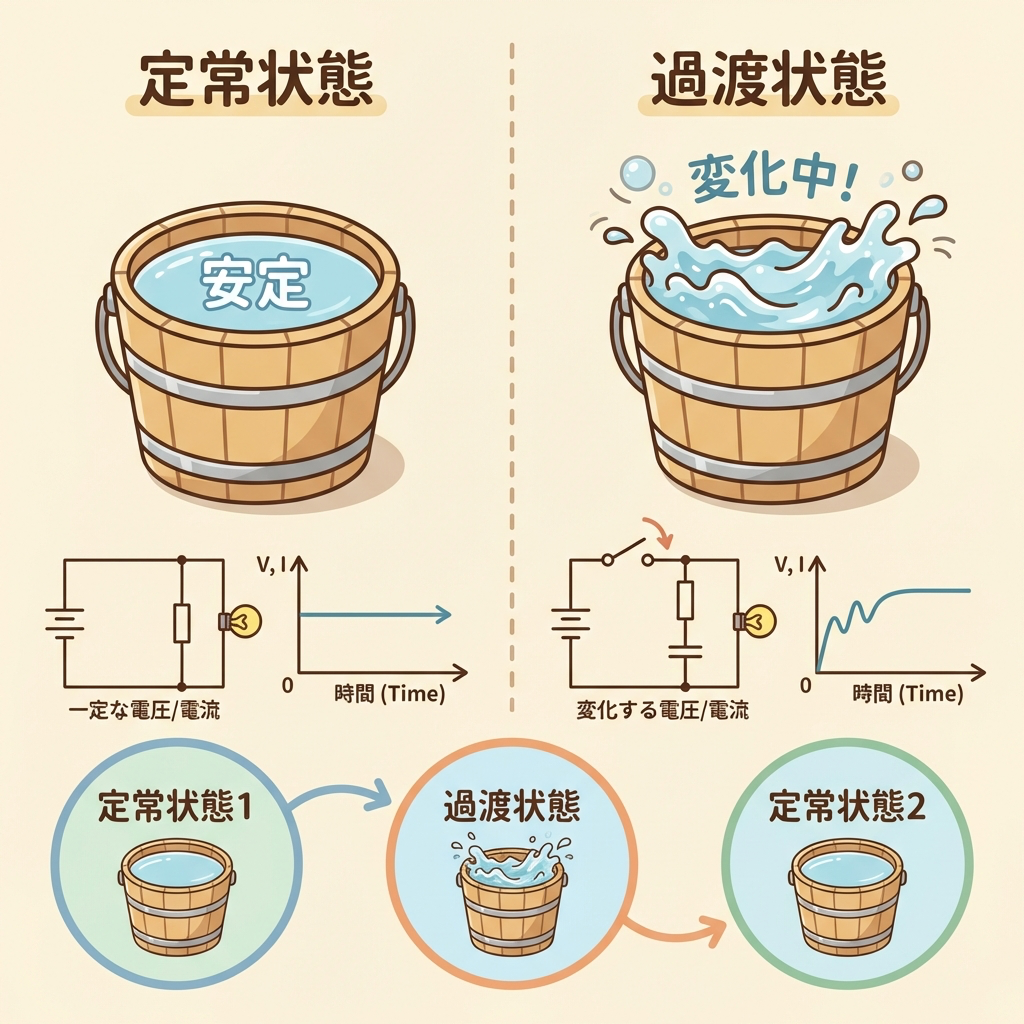

過渡現象とは? ── 「定常状態」から「定常状態」へ移る途中のドタバタ劇

過渡現象を一言で言うと、回路の状態が変わった直後に起きる「一時的な変化」のことです。

日常の例で考えてみましょう。あなたが朝、暗い部屋の照明スイッチをパチッと入れたとします。蛍光灯なら一瞬チカチカしてから安定した明るさになりますよね。あの「チカチカしている数秒間」が、電気回路で言う過渡状態です。そして、安定して光っている状態が定常状態です。

「定常状態」と「過渡状態」の違い

項目 定常状態 過渡状態
意味 電圧・電流が変化しない
(時間が経っても一定)
電圧・電流が時間とともに変化している
(まだ安定していない途中の状態)
日常の例え 蛇口を開けて、水が一定量で流れ続けている状態 蛇口を開けた直後、水の勢いがバタバタ変わっている数秒間
時間の経過 十分に時間が経った後
(t → ∞)
スイッチを入れた直後
(t = 0 から数τ の間)
数学的な特徴 値が一定(直流)、または周期的に繰り返す(交流) 指数関数的に変化する
(e−t/τ の形)
💡 ポイント
過渡現象とは、「ある定常状態」から「別の定常状態」へ移行する途中の変化のこと。この変化を引き起こすトリガーが「スイッチのON/OFF」です。電験三種の問題文で「スイッチSを閉じた直後」と書かれていたら、それは過渡現象の問題だと思ってください。

なぜ「途中のドタバタ」が起きるのか? ── 原因は2つの部品

抵抗Rだけの回路なら、スイッチを入れた瞬間にオームの法則 I = V/R で電流が流れ、「途中のドタバタ」は起きません。定常状態に一瞬で到達します。

過渡現象が発生するのは、回路にコンデンサ(C)コイル(L)が含まれているときだけです。この2つの部品には、抵抗にはない特殊な「クセ」があるからです。

🔋

コンデンサ(C)のクセ

「電圧を急に変えられない」

コンデンサは電荷を溜める部品。空のコンデンサに電圧をかけると、電荷が少しずつ溜まっていくため、電圧はじわじわ上がる。

📌 例え:空のバケツに水を注ぐイメージ。蛇口を全開にしても、バケツの水位(=電圧)は一瞬で満杯にはならない。

🧲

コイル(L)のクセ

「電流を急に変えられない」

コイルは磁気エネルギーを溜める部品。電流を急に流そうとすると、自ら逆起電力を発生させて電流の変化を妨げる(レンツの法則)。

📌 例え:重い歯車を回し始めるイメージ。力を加えても、歯車の慣性で最初はゆっくりしか回らない。

🔧 現場の声
製造現場でモーター(コイルを含む機器)のスイッチを入れたとき、「ブーン」という大きな音がして徐々に静かになる経験はありませんか? あれがまさに過渡現象です。モーターのコイルが「電流を急に変えるな!」と抵抗しているのです。定常状態に移行すると、安定した回転音だけになります。

RC回路の過渡現象(充電)── コンデンサが「満タン」になるまでの物語

まずは最も基本的なRC直列回路の充電から見ていきましょう。回路は「直流電源E + 抵抗R + コンデンサC」の3つだけです。

回路の設定と「スイッチを入れた瞬間」

コンデンサの初期電荷はゼロ(空っぽのバケツ)とします。時刻 t = 0 でスイッチSを閉じます。

📐 RC直列回路の充電モデル

  S(スイッチ)    R(抵抗)
┌──┤ ├──┤ ├──┐
│                        │
E(電源)          C(コンデンサ)
│                        │
└──────────────┘

t = 0 でスイッチSを閉じる。コンデンサの初期電荷 = 0

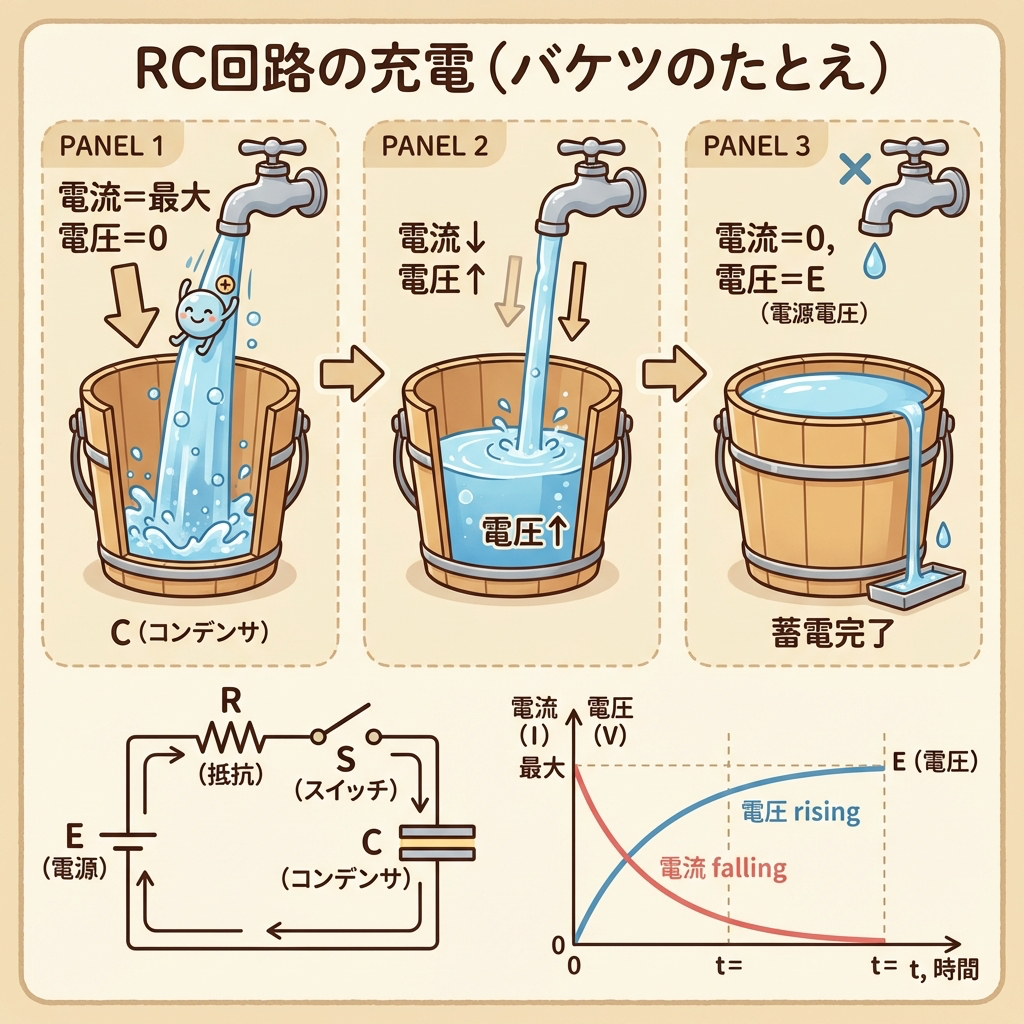

バケツの例えで理解する「充電の3フェーズ」

コンデンサを「バケツ」、電流を「水の流れ」、電圧を「水位」に置き換えて考えましょう。

フェーズ1:t = 0(スイッチを入れた瞬間)

バケツは空っぽ。水位(コンデンサ電圧 vC)= 0V。
蛇口の水圧(電源電圧E)がすべて水道管の細さ(抵抗R)にかかるため、電流は最大値 I₀ = E / R で一気に流れ始めます。

ここが最も重要なポイントです。コンデンサの電圧は急に変えられないので、t = 0 の瞬間はコンデンサの電圧が 0V のまま。つまり電源電圧Eは全部Rにかかり、オームの法則で電流が決まるのです。

フェーズ2:0 < t(充電中)

電流が流れることで、バケツに水が溜まり始めます(コンデンサに電荷が蓄積)。水位(vC)が上がると、蛇口の水圧E と バケツの水位vC の「差」が小さくなるため、水の流れ(電流)は徐々に弱くなります。

電流が弱くなると、水が溜まるペースも遅くなる。すると水位の上がり方も鈍くなる。このフィードバックの連鎖が、指数関数的な変化を生み出す原因です。

フェーズ3:t → ∞(十分時間が経った後)

バケツの水位が蛇口の水圧と同じ高さになると、もう水は流れません。
つまり、コンデンサ電圧 vC = E に到達し、電流 i = 0 になります。これが新しい定常状態です。コンデンサは「満充電」です。

RC充電の公式 ── 結果だけ覚えればOK

上のバケツの話を数式で表すと、以下の2つの式になります。微分方程式を解いた「結果」だけ覚えてください。

📐 RC充電の公式

コンデンサの電圧:  vC(t) = E(1 − e −t/τ

回路の電流:        i(t) = (E/R) × e −t/τ

ここで τ(タウ)= CR  …  時定数(後で詳しく解説します)

この式の意味を、先ほどのバケツの例えと対応させます。

時刻 コンデンサ電圧 vC 電流 i バケツの例え
t = 0 0V(空っぽ) E/R(最大) バケツ空 → 水が全力で流れる
t = τ 0.632E(63.2%) 0.368 × E/R(36.8%) 6割ほど溜まった → 水の勢いは約1/3に
t → ∞ E(満充電) 0(流れない) バケツ満杯 → 水は止まる
💡 ポイント ── 公式を「暗記」ではなく「理解」する
vC(t) = E(1 − e−t/τ)の構造は、「最終値 ×(1 − 減っていく関数)」です。つまり「ゼロから始まって、最終値Eに向かってじわじわ近づく」という意味。

i(t) = (E/R) × e−t/τ の構造は、「初期値 × 減っていく関数」です。つまり「最大値から始まって、ゼロに向かってじわじわ減る」という意味。

この「増えていく型」と「減っていく型」の2パターンしかないと覚えると、RC回路もRL回路も同じ構造で理解できます。
📘 関連記事
【電験三種】コンデンサの充放電を完全攻略|時定数τと過渡現象を63.2%ルールでマスターする →

本記事の内容をより深く、計算例付きで学びたい方はこちら

RC回路の過渡現象(放電)── バケツの水を抜くとどうなるか?

次に、満充電のコンデンサ(vC = E)が放電するケースを見てみましょう。電源を切り離し、コンデンサと抵抗だけの閉回路にします。

放電の「3フェーズ」

フェーズ1:t = 0(放電開始の瞬間)

バケツは満タン。蛇口(電源)は閉まっているので、バケツの水は排水口(抵抗R)から流れ出します。水位(vC)が高いので、排水の勢い(電流)は最大です。
初期電流:i₀ = E / R(充電時の初期電流と同じ大きさ、ただし逆向き)

フェーズ2:放電中

水が流れ出すことで水位が下がる → 水圧が弱くなる → 排水の勢いが落ちる → 水位の下がり方も鈍くなる。
充電時と同じフィードバックの連鎖が起き、指数関数的に減衰していきます。

フェーズ3:t → ∞

バケツの水がなくなり、水位 = 0。排水も止まる。
vC = 0V、i = 0A。新しい定常状態に到達。

📐 RC放電の公式

コンデンサの電圧:  vC(t) = E × e −t/τ

回路の電流:        i(t) = (E/R) × e −t/τ

τ = CR(充電と同じ時定数)

放電の公式は非常にシンプルです。電圧も電流も、「初期値 × e−t/τ」の形。つまり「最大値からゼロに向かって減っていく」パターンだけです。

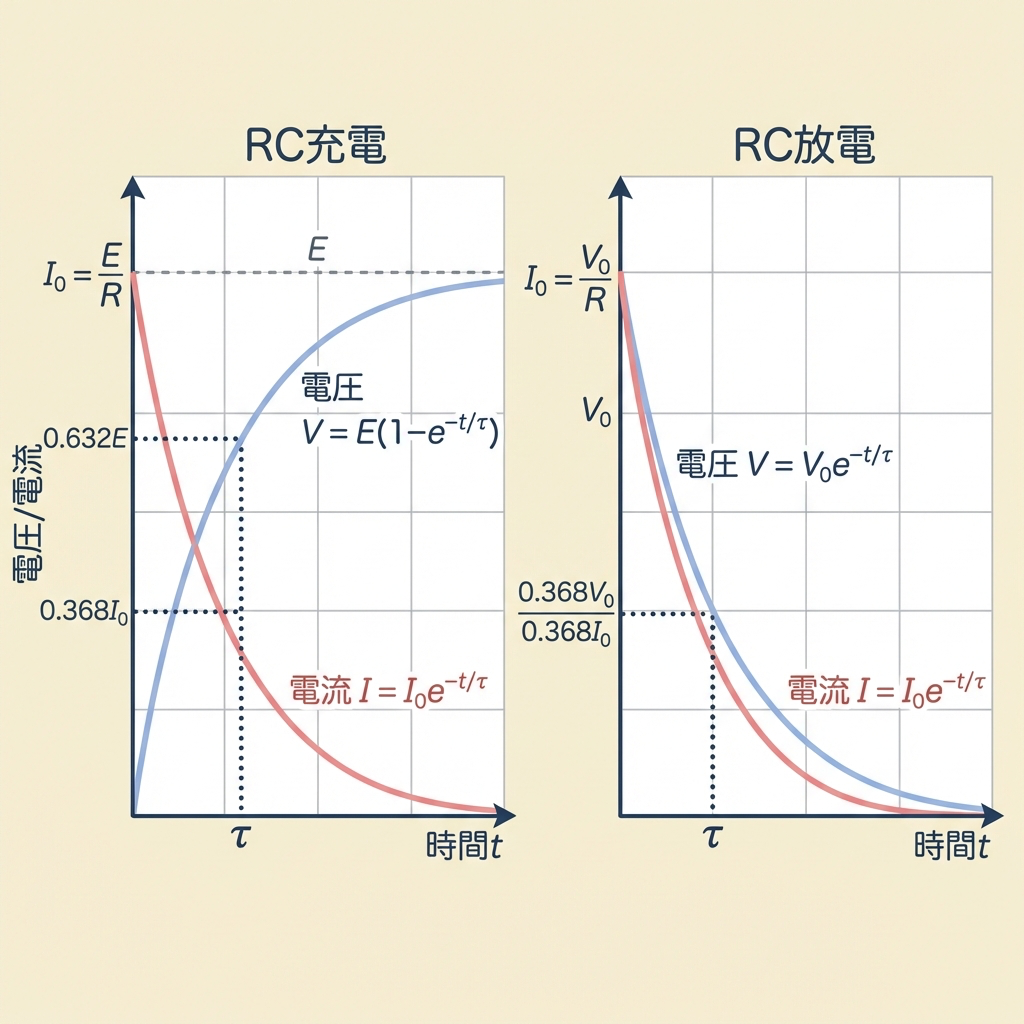

充電と放電のグラフを並べて比較

物理量 充電時の変化 放電時の変化
コンデンサ電圧 vC 0 → E へ増加 📈
E(1 − e−t/τ
E → 0 へ減少 📉
E × e−t/τ
電流 i E/R → 0 へ減少 📉
(E/R) × e−t/τ
E/R → 0 へ減少 📉
(E/R) × e−t/τ
変化の型 電圧=増加型
電流=減少型
電圧=減少型
電流=減少型
⚠️ 試験で間違えやすいポイント
放電時の電流の向きは、充電時と逆方向です。問題で「電流の向きを正とする」などの指定がある場合、符号を間違えないように注意してください。放電電流にマイナスの符号がつくかどうかは、問題文の定義次第です。

RL回路の過渡現象 ── コイルが「電流の変化を嫌がる」物語

次は、RL直列回路(直流電源E + 抵抗R + コイルL)の過渡現象を見ていきます。

RC回路では「コンデンサの電圧が急に変えられない」のが原因でした。RL回路では「コイルの電流が急に変えられない」のが原因です。主役が電圧から電流に変わるだけで、物語の構造はRC回路と全く同じです。

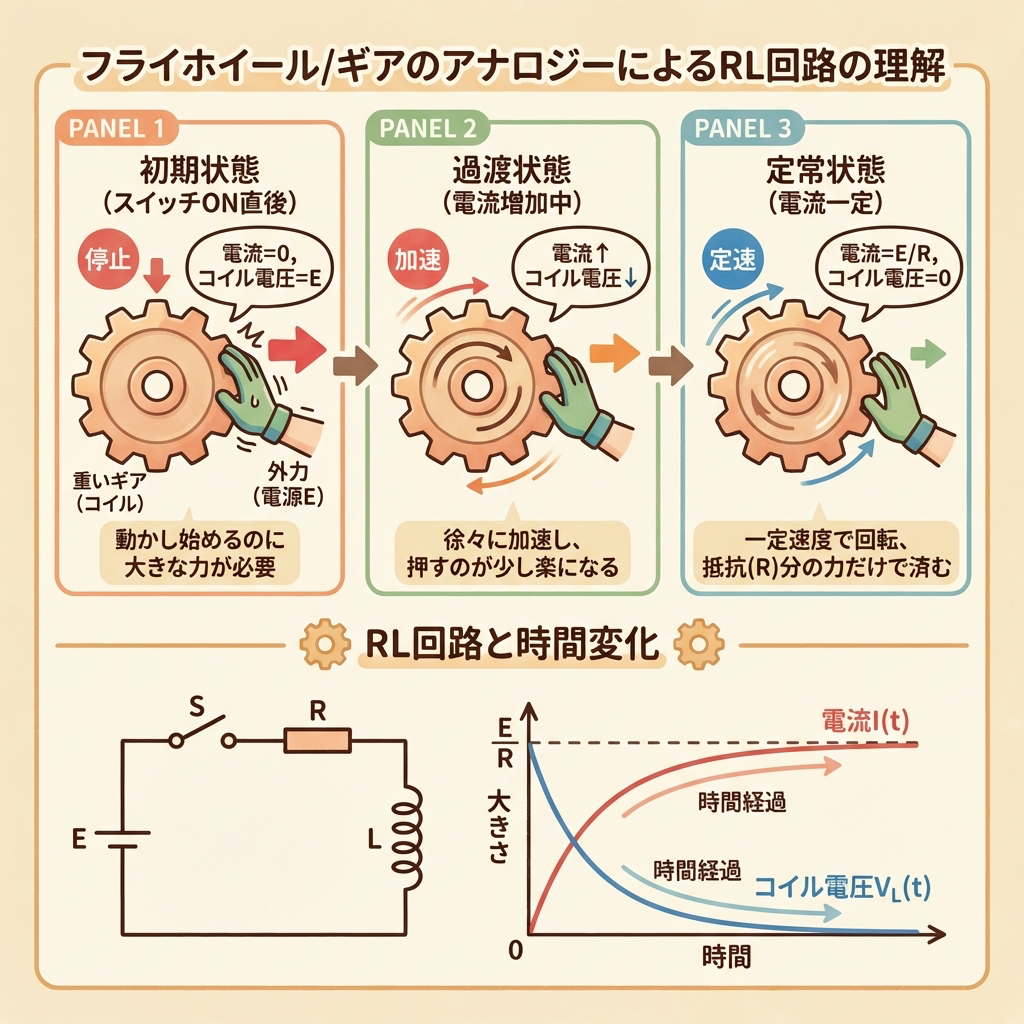

RL回路でスイッチを入れた瞬間に何が起きるか

フェーズ1:t = 0(スイッチを入れた瞬間)

コイルに流れていた電流は 0A。コイルは「電流を急に変えるな!」と逆起電力を発生させるため、スイッチを入れた瞬間の電流は 0A のままです。

📌 重い歯車に例えると:歯車が完全に止まっている状態。ハンドルを回し始めても、慣性でまだ動かない。

電流が 0A なら、抵抗Rでの電圧降下もゼロ。つまり電源電圧Eはすべてコイルにかかります。
vL(0) = E(コイルにかかる電圧は最大)

フェーズ2:0 < t(電流が徐々に増加)

コイルの逆起電力に打ち勝って、電流がじわじわ増え始めます。電流が増えると、抵抗Rでの電圧降下(= iR)が大きくなるため、コイルにかかる電圧(= E − iR)は減少します。

コイルにかかる電圧が減ると、電流を増やす力が弱まり、電流の増加ペースが鈍る。RC回路と同じフィードバックの構造です。

フェーズ3:t → ∞(定常状態)

電流が E/R に到達すると、もう変化しません。コイルは「電流の変化」を嫌がる部品なので、電流が一定になればコイルの出番は終わり。逆起電力はゼロになり、コイルは「ただの導線」と同じ扱いになります。
i(∞) = E/RvL(∞) = 0V

📐 RL回路(スイッチON)の公式

コイルの電流:    i(t) = (E/R)(1 − e −t/τ

コイルの電圧:    vL(t) = E × e −t/τ

ここで τ = L/R  …  RL回路の時定数

RC回路とRL回路の「主役交代」を一覧で整理

RC回路とRL回路は、「急に変えられないもの」が入れ替わるだけで、物語の構造は同じです。以下の対応関係を頭に入れておくと、公式を丸暗記しなくても自力で式を組み立てられるようになります。

比較項目 RC回路(充電) RL回路(スイッチON)
エネルギーを溜める部品 コンデンサC
(電界にエネルギーを蓄積)
コイルL
(磁界にエネルギーを蓄積)
急に変えられないもの 電圧(vC 電流(iL
t = 0 の値 vC(0) = 0V(空のバケツ) i(0) = 0A(止まった歯車)
t → ∞ の値 vC = E
i = 0(Cは開放と同じ)
i = E/R
vL = 0(Lは短絡と同じ)
増加する量の式 vC = E(1 − e−t/τ i = (E/R)(1 − e−t/τ
減少する量の式 i = (E/R) × e−t/τ vL = E × e−t/τ
時定数 τ τ = CR τ = L/R
💡 超重要 ── 試験で使う「初期値・最終値」の考え方
過渡現象の問題は、以下の3つの値さえ押さえれば解けます。

① 初期値:t = 0 の瞬間の値(コンデンサの電圧 or コイルの電流は「急に変えられない」ので、スイッチを入れる前の値がそのまま引き継がれる)
② 最終値:t → ∞ でどこに落ち着くか(コンデンサは開放、コイルは短絡として回路を解く)
③ 時定数τ:変化の速さを決める値(RC回路なら CR、RL回路なら L/R)

この「初期値・最終値・時定数」の3点セットが、過渡現象攻略のすべてです。

時定数τとは何か ── 「63.2%の壁」と「5τルール」

ここまでの説明で何度も登場した時定数τ(タウ)。この値は、過渡現象の「スピード」を決める唯一のパラメータです。

時定数τの直感的な意味

時定数τを一言で言うと、「変化の途中で、最終値の約63.2%まで到達するのにかかる時間」です。

なぜ63.2%という中途半端な数字なのか? それは数学的な理由です。e−1 ≈ 0.368 なので、1 − e−1 ≈ 0.632 = 63.2% となります。自然対数の底 e が持つ性質から自然に導かれる値であり、暗記するしかありません。

📐 時定数の公式

RC回路:τ = C × R  [秒]

RL回路:τ = L / R  [秒]

単位は必ず「秒(s)」になります。CをファラドF、Rをオームで代入するとC×R = [F][Ω] = [s] と確認できます。

τが大きいと遅い、τが小さいと速い

時定数τは「変化の速さ」を表すので、τが大きいほど変化がゆっくり、τが小さいほど変化が速くなります。

🐢

τが大きい場合

RC回路 → Cが大きい or Rが大きい
RL回路 → Lが大きい or Rが小さい

📌 例え:大きなバケツにストローで水を注ぐ → なかなか溜まらない

🐇

τが小さい場合

RC回路 → Cが小さい or Rが小さい
RL回路 → Lが小さい or Rが大きい

📌 例え:小さなコップにホースで水を注ぐ → 一瞬で溜まる

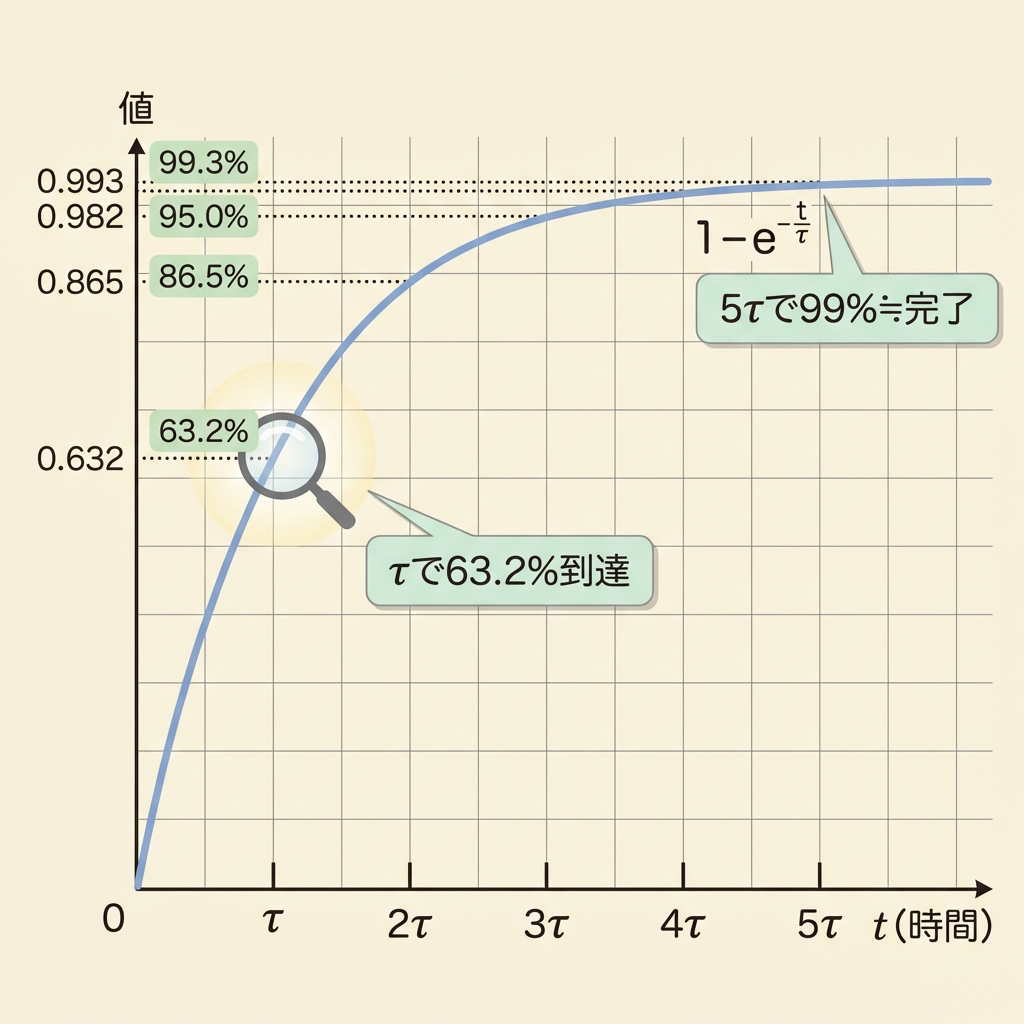

「5τルール」── 過渡現象は5τでほぼ終わる

時定数τの倍数ごとに、最終値への到達度合いがどう変わるかを見てみましょう。

経過時間 最終値への到達率
1 − e−t/τ
残り
63.2% 36.8%
86.5% 13.5%
95.0% 5.0%
98.2% 1.8%
99.3%(≒ 完了) 0.7%
💡 ポイント ── 「5τで99%」と覚える
実務でも試験でも、t = 5τ を超えたら過渡現象は終了(=定常状態に到達)とみなします。
電験三種の問題で「十分時間が経った後」という表現が出てきたら、それは「t → ∞」つまり「過渡現象が終わった後」を意味しています。

指数関数カーブの読み方 ── グラフ問題を秒殺するコツ

電験三種では、過渡現象のグラフから情報を読み取る問題も出題されます。指数関数のカーブには特徴的な「形」があるので、それを覚えておきましょう。

2つのカーブの特徴 ── 「増加型」と「減少型」

📈 増加型カーブ(1 − e−t/τ

特徴:
・ゼロからスタート
・最初は急激に上がる
・途中からカーブが寝てきて(傾きが緩くなり)
・最終値に漸近する(ぴったりは到達しない)

使う場面:
・RC充電のコンデンサ電圧
・RL投入時のコイル電流

📉 減少型カーブ(e−t/τ

特徴:
・最大値からスタート
・最初は急激に下がる
・途中からカーブが寝てきて
・ゼロに漸近する

使う場面:
・RC充電の電流 / RC放電の電圧・電流
・RL投入時のコイル電圧

グラフから時定数τを読み取る方法

試験では「グラフから時定数を求めよ」という問題が出ることがあります。読み取り方は2つあります。

方法①:63.2%(or 36.8%)の点を読む
増加型カーブで最終値の63.2%に到達する時間が τ です。
減少型カーブで初期値の36.8%まで下がる時間が τ です。
(63.2%と36.8%は足すと100%。表裏一体の関係です)

方法②:t = 0 での接線を引く
カーブの t = 0 の点で接線を引くと、その接線が最終値(増加型の場合)またはゼロ(減少型の場合)に達する時間が τ です。これは知っておくと、数値が読み取りにくいグラフでも対応できます。

⚠️ 試験の頻出ひっかけ
「t = τ で最終値の50%」ではありません。63.2%です。50%と勘違いする受験生が非常に多いので注意してください。半分(50%)に到達するのは t = τ × ln2 ≈ 0.693τ です。

RL回路の電源切断 ── コイルに溜まったエネルギーはどこへ行く?

RC回路の放電に対応するのが、RL回路の電源切断です。ただし、RL回路の電源切断には1つ注意点があります。

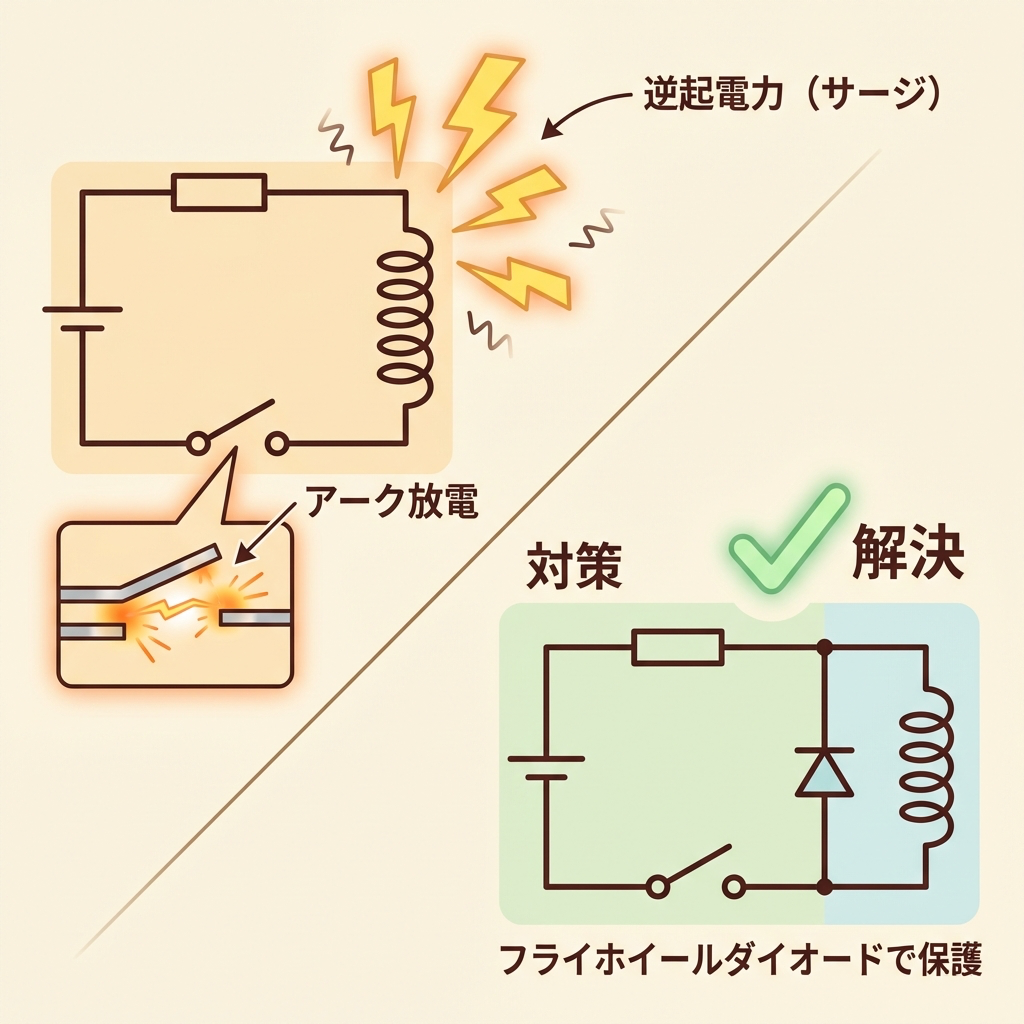

コイルの電流を急に「ゼロ」にしようとすると何が起きるか

コイルは「電流を急に変えられない」部品です。もし回路を単純に遮断(開放)して電流をゼロにしようとすると、コイルは「いや、電流を流し続けたい!」と猛烈な逆起電力を発生させます。この電圧は理論上、無限大になり得ます。

実際の回路では、この高電圧がスイッチの接点間でアーク放電(火花)を引き起こします。製造現場でリレーの接点が劣化する主な原因がこれです。

🔧 現場の声
PLCのリレー出力でソレノイドバルブ(コイルを含む機器)を駆動しているとき、リレー接点の劣化が早いと感じたことはありませんか? それはコイルの遮断時に発生するサージ電圧が原因です。だからこそ、ソレノイドの近くにダイオード(フライホイールダイオード)を並列に入れて、コイルの電流を逃がすのが定石なのです。

電験三種の問題では、コイルと並列に放電用の抵抗を入れた回路で出題されることが多いです。電源を切断すると、コイルに蓄えられた磁気エネルギーがこの抵抗で熱として消費されながら、電流がじわじわ減っていきます。

📐 RL回路(電源切断・放電用抵抗あり)の公式

コイルの電流:    i(t) = I₀ × e −t/τ

I₀ = 切断直前に流れていた電流(= E/R)
τ = L / Rtotal(Rtotalは放電経路の合成抵抗)

RC放電と全く同じ「減少型」の式です。初期値 I₀ からゼロに向かって指数関数的に減衰します。

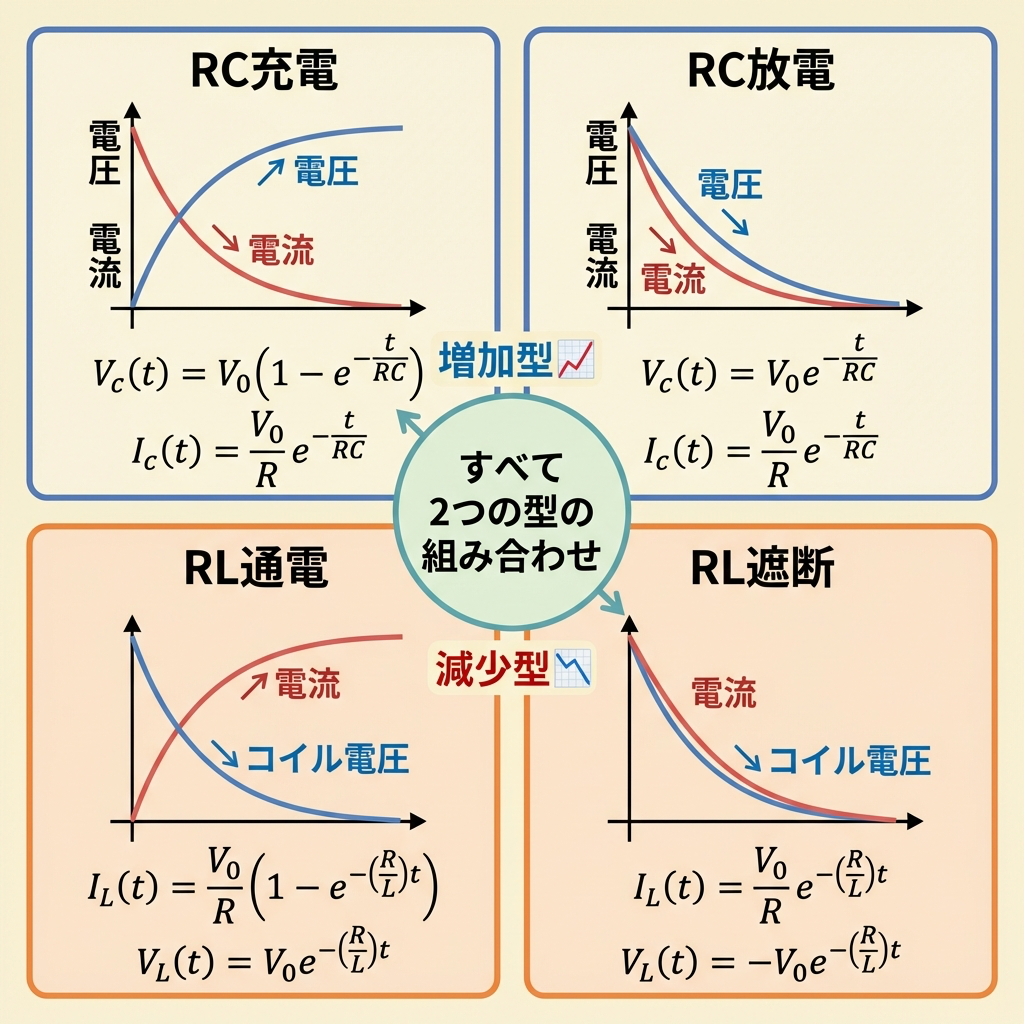

過渡現象の全パターンまとめ ── この1枚で試験に臨める

ここまでの内容を1つの表にまとめます。試験直前の最終確認用として活用してください。

RC回路・RL回路の過渡現象 完全まとめ表

回路 動作 時定数 τ t = 0 t → ∞ 公式
RC
充電
電圧 vC CR 0 E E(1 − e−t/τ) 📈
電流 i E/R 0 (E/R) e−t/τ 📉
RC
放電
電圧 vC CR E 0 E × e−t/τ 📉
電流 i E/R 0 (E/R) e−t/τ 📉
RL
投入
電流 i L/R 0 E/R (E/R)(1 − e−t/τ) 📈
電圧 vL E 0 E × e−t/τ 📉
RL
切断
電流 i L/R I₀ 0 I₀ × e−t/τ 📉
電圧 vL −I₀R 0 −I₀R × e−t/τ 📉
💡 この表の見方 ── 「たった2つの型」しかない
上の表を眺めると、すべての公式が以下の2つの型に分類できることがわかります。

増加型 📈:最終値 ×(1 − e−t/τ → ゼロから最終値に向かう
減少型 📉:初期値 × e−t/τ → 初期値からゼロに向かう

つまり、過渡現象で覚えるべき式の「形」は実質2つだけ。あとは「初期値」「最終値」「τ」を回路から読み取って代入するだけです。

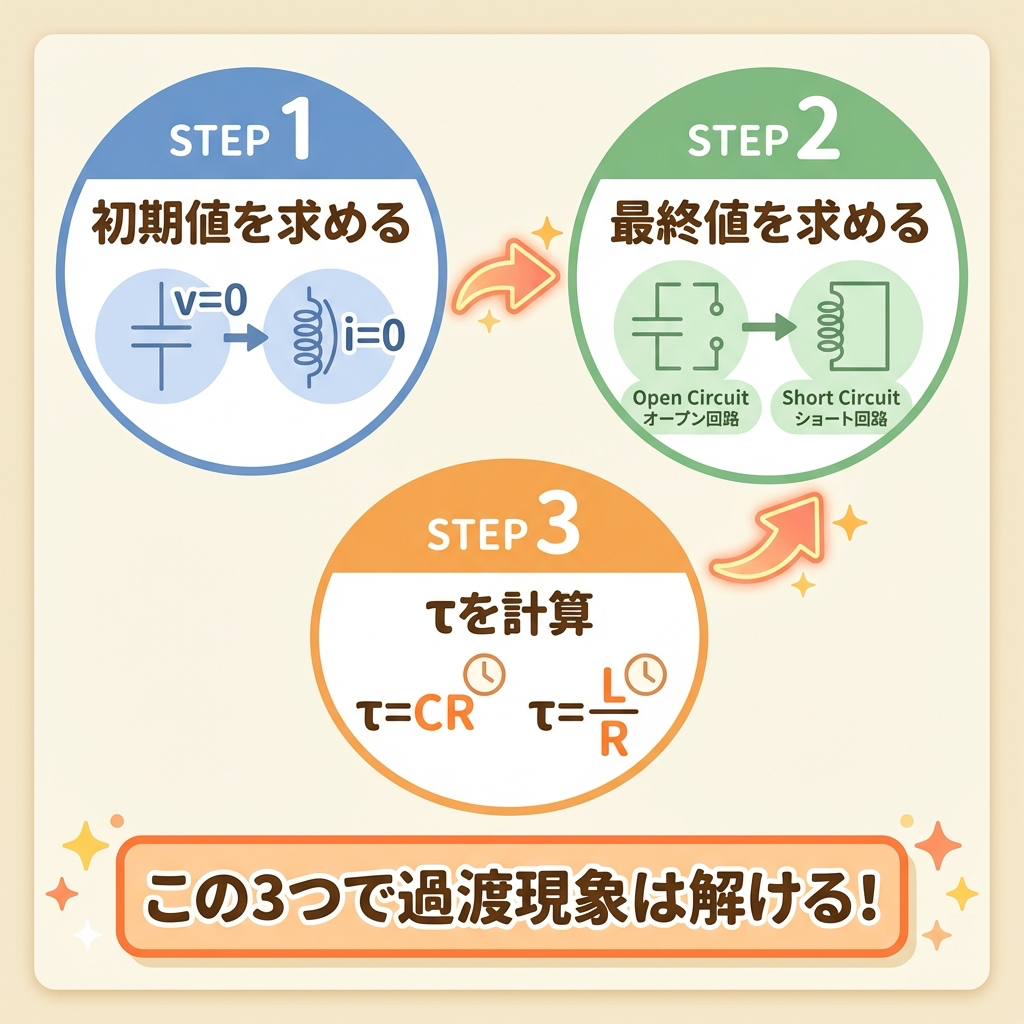

電験三種の過渡現象を確実に得点するための3ステップ

最後に、実際の試験で過渡現象の問題を解くための手順をまとめます。この3ステップを体に染み込ませれば、過渡現象は「捨て問」から「得点源」に変わります。

📥
STEP 1
初期値を求める
t = 0 の瞬間の値
「Cの電圧」「Lの電流」は
急に変わらない
🎯
STEP 2
最終値を求める
t → ∞ で落ち着く値
C → 開放(電流=0)
L → 短絡(電圧=0)
⏱️
STEP 3
時定数τを計算
RC回路 → τ = CR
RL回路 → τ = L/R
公式に代入して完了

定常状態での「C」と「L」の扱い方 ── 最重要ルール

STEP 2 で最終値を求めるとき、以下のルールを使います。これは過渡現象に限らず、直流回路全般で使える重要な知識です。

部品 定常状態での扱い 理由
コンデンサC 開放(断線)と同じ 満充電 → 電流が流れない
コイルL 短絡(導線)と同じ 電流が一定 → 逆起電力がゼロ
💡 なぜこうなるのか? ── 「変化がなければ出番なし」
コンデンサもコイルも、「変化」に反応する部品です。

コンデンサは電圧の変化に応じて電流を流す(i = C × dv/dt)。定常状態では dv/dt = 0 なので i = 0 → 開放と同じ。
コイルは電流の変化に応じて電圧を発生させる(v = L × di/dt)。定常状態では di/dt = 0 なので v = 0 → 短絡と同じ。

「変化がなければ出番なし」と覚えてください。
📘 関連記事
【電験三種】コンデンサの充放電を完全攻略|時定数τと過渡現象を63.2%ルールでマスターする →

RC回路の過渡現象を計算例付きでさらに深掘りする記事です

📘 関連記事
【図解で完全理解】自己インダクタンスL|コイルが「自分自身」に電圧を誘導する不思議な現象 →

RL回路の過渡現象を理解するために必要な「コイルのクセ」を詳しく解説

まとめ ── 過渡現象は「2つの部品のクセ」と「3つの値」で攻略できる

この記事で解説した内容を振り返ります。

✅ 過渡現象とは:回路の状態が変わった直後に起きる「一時的な変化」のこと。定常状態から別の定常状態へ移る途中の現象。

✅ 原因は2つの部品:コンデンサ(電圧を急に変えられない)とコイル(電流を急に変えられない)。この「クセ」が指数関数的な変化を生む。

✅ 公式は2つの型だけ:増加型(1 − e−t/τ)と減少型(e−t/τ)。すべてのRC・RL回路の過渡現象はこの2つの組み合わせ。

✅ 攻略の3ステップ:① 初期値を求める → ② 最終値を求める → ③ 時定数τを計算する。この3つがわかれば公式に代入するだけ。

✅ 時定数τ:RC回路なら τ = CR、RL回路なら τ = L/R。τの時点で最終値の63.2%に到達。5τでほぼ完了。

過渡現象は、一見すると難しそうに見えますが、「なぜそうなるのか」を理解すれば、むしろ得点しやすい分野です。公式の形が決まっているので、パターンを覚えてしまえば計算も速い。電験三種の理論で安定して点を取りたいなら、過渡現象は「捨て問」にせず、確実に5点を拾いにいきましょう。
