- IGBTのデータシートを開いたが、パラメータが多すぎて「どこを見ればいいのか」がわからない
- VCE(sat)、Qg、Eon/Eoff……英語と記号だらけで、何が設計に効くのか判断できない
- 上司に「このIGBTで駆動回路を設計して」と言われたが、データシートの読み方を誰にも教わっていない
- MOSFETのデータシートは読めるが、IGBTは「似て非なるもの」で混乱する
- IGBTのデータシートに記載されている10個の重要パラメータの「意味」と「設計への影響」
- 各パラメータが「何を表しているのか」を、図解と比喩で直感的に理解できる
- 富士電機の実際のデータシートを例に、実務で「どこをどう読むか」がわかる
- ゲート駆動回路設計に入る前に、データシートから読み取るべき情報の全体像がつかめる
IGBTのデータシートは、いわば「その素子の取扱説明書」です。ここに書かれた数値を正しく読み取れなければ、ゲート駆動回路は設計できません。逆に言えば、データシートさえ読めれば、設計の8割は終わったも同然です。
しかし現実には、IGBTのデータシートは20〜30ページもあり、パラメータは50個以上。すべてを理解する必要はありません。ゲート駆動設計に本当に必要なのは、たった10個のパラメータです。
この記事では、その10個を1つずつ「なぜ重要なのか」「設計にどう効くのか」を、初心者でも理解できるレベルまで噛み砕いて解説します。
目次
- ゲート駆動設計に必要な「10のパラメータ」全体マップ
- ① VGE(on)：IGBTをONにするための「推奨ゲート電圧」
- ② VGE(off)：IGBTを確実にOFFにするための「負電圧」
- ③ Qg / Qgc / Qge：ゲートを充電するのに必要な「電荷量」
- ④ VCE(sat)：ON状態での「電圧の食われ方」── 導通損失の支配者
- ⑤ Eon / Eoff：スイッチングの「一瞬の損失」を数値化する
- ⑥ tsc：短絡が起きても壊れない「猶予時間」
- ⑦ Cies / Coes / Cres：スイッチング速度を支配する「3つの寄生容量」
- ⑧ Tj(max)：チップが耐えられる「温度の上限」
- ⑨ SOA（安全動作領域）：「ここまでなら壊れない」の地図
- ⑩ 実践編：富士電機のデータシートで「10のパラメータ」を実際に読み解く
- まとめ：IGBTデータシートの10パラメータ チェックリスト

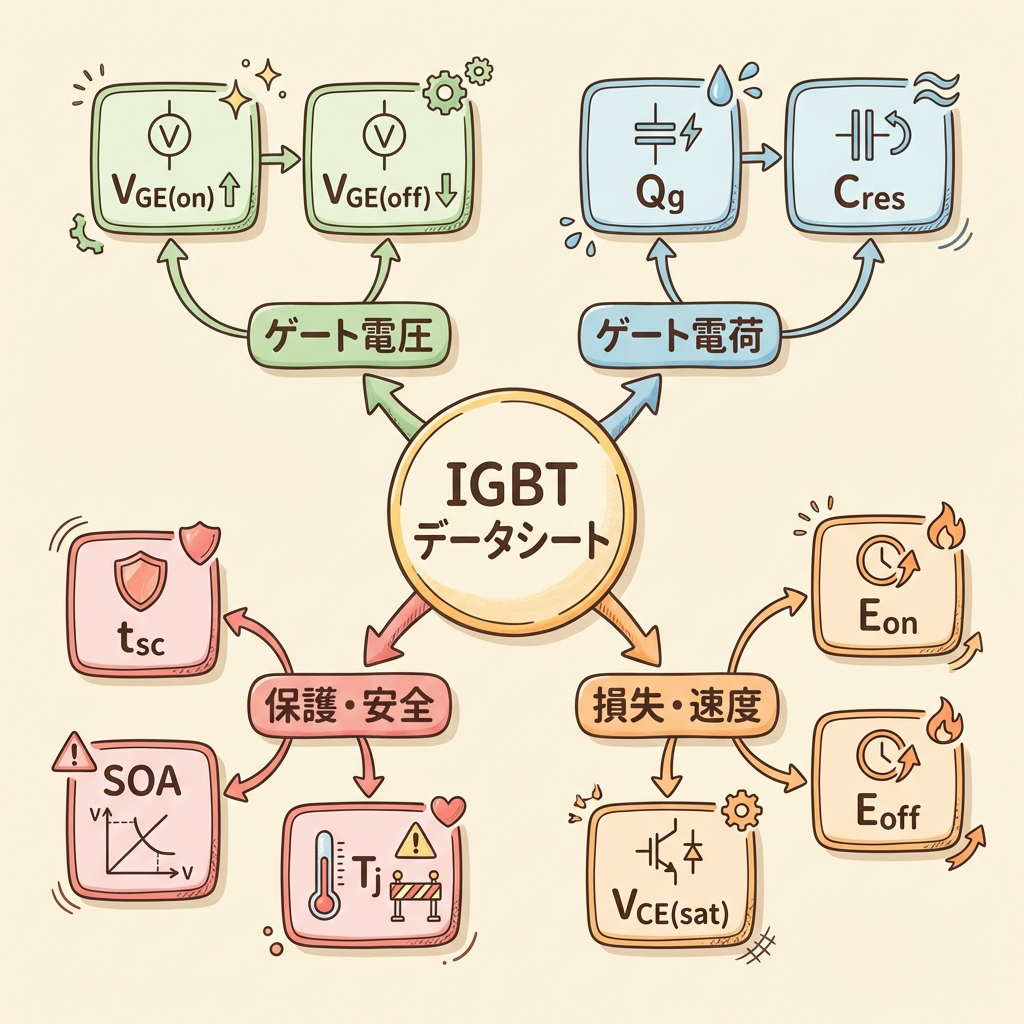

ゲート駆動設計に必要な「10のパラメータ」全体マップ
まず最初に、これから解説する10個のパラメータの全体像を把握しましょう。IGBTのデータシートには膨大な情報がありますが、ゲート駆動回路を設計する際に読み取るべきパラメータは、大きく4つのカテゴリに分類できます。
| カテゴリ | パラメータ | ひとことで言うと |
|---|---|---|
| ① ゲート電圧 | VGE(on) | ONにするためのゲート電圧 |
| VGE(off) | 確実にOFFにするための負電圧 | |
| ② ゲート電荷 | Qg / Qgc / Qge | ゲートを充電するのに必要な電荷量 |
| Cies / Coes / Cres | ゲートの「充電しにくさ」を決める容量 | |
| ③ 損失・速度 | VCE(sat) | ON状態での「電圧の食われ方」 |
| Eon / Eoff | ON/OFFの切り替え時に発生するエネルギー損失 | |
| Tj(max) | チップが耐えられる温度の上限 | |
| ④ 保護・安全 | tsc | 短絡が発生しても壊れずに耐えられる時間 |
| SOA（安全動作領域） | 電圧×電流の「安全に使える範囲」 |
この10個のパラメータさえ押さえれば、IGBTのゲート駆動回路の設計に必要な情報は9割カバーできます。以降のセクションでは、1つずつ「なぜ重要なのか」「どう読むか」を図解で解説していきます。
① VGE(on)：IGBTをONにするための「推奨ゲート電圧」
VGE(on) とは何か？── 「門を開けるための鍵の回し量」
IGBTのゲートに電圧をかけると、コレクタ-エミッタ間に電流が流れ始めます。この「ゲートにかける電圧」がVGEです。そしてVGE(on)とは、IGBTを「十分にON」にするための推奨電圧です。

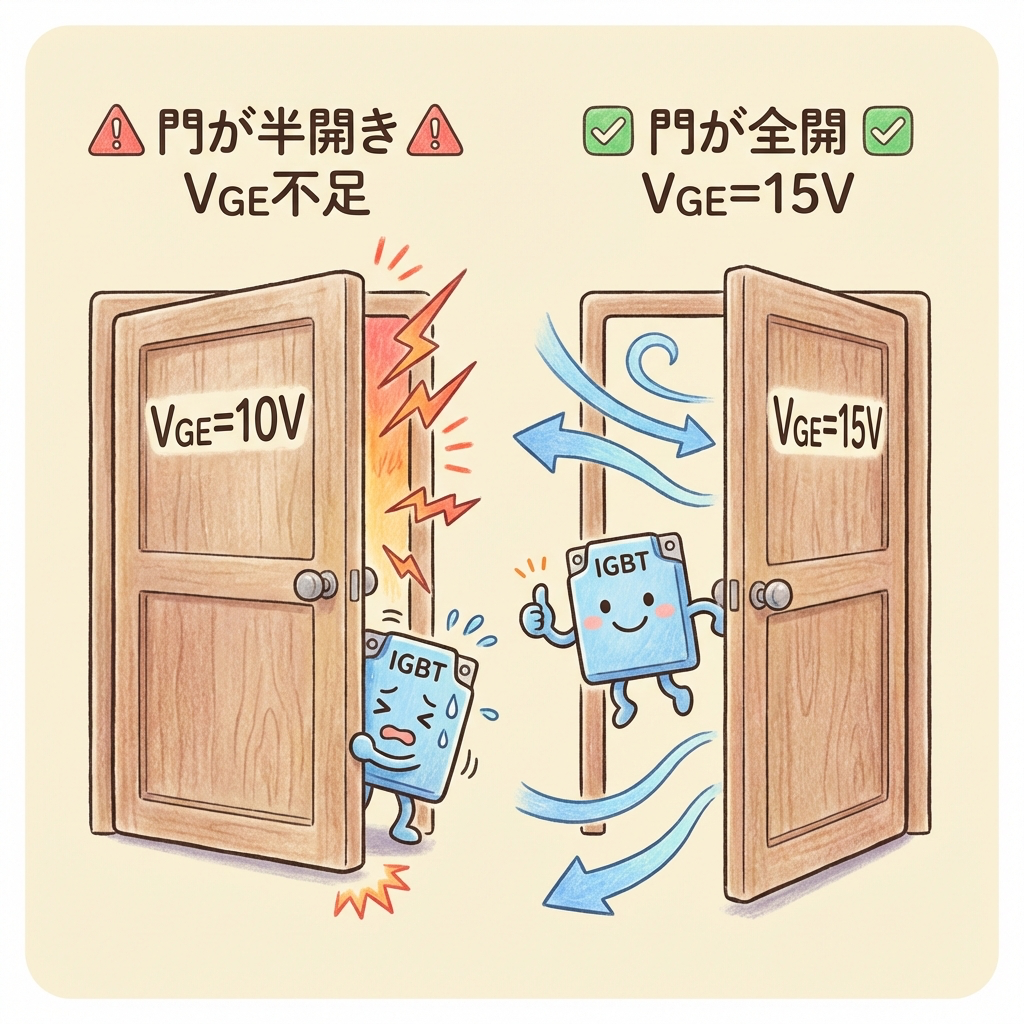

比喩で説明します。IGBTのゲートは「回転式の門」です。鍵（＝電圧）を少し回しただけでは門は半開き。電流は流れますが、抵抗が大きく、大量の熱が出ます。鍵をしっかり回して「全開」にすると、門は大きく開き、電流がスムーズに流れ、損失が最小化されます。この「全開にするための鍵の回し量」がVGE(on)です。
門が半開き（VGE不足）
VCE(sat)が増大 → 導通損失が爆増
IGBTが発熱し、最悪の場合は熱破壊
門が全開（VGE(on)を印加）
VCE(sat)が最小 → 導通損失が最小
IGBTが正常動作、効率最大
典型値と設計上の注意点
ほとんどのIGBTのデータシートでは、VGE(on)の推奨値は+15Vです。これは業界標準と言ってもいい値です。
| 項目 | 典型値 | 補足 |
|---|---|---|
| VGE(on) 推奨値 | +15V | データシートの電気的特性はこの条件で規定されている |
| VGE(th)（閾値電圧） | 4〜7V | 「門が開き始める」電圧。ここではまだ半開き |
| VGES（最大ゲート電圧） | ±20V | これを超えるとゲート酸化膜が破壊される |
VGE(th)（閾値電圧）は温度によって変動します。高温になるとVGE(th)が下がるため、ノイズによる誤ONのリスクが高まります。だからこそ、後述するVGE(off)で「負電圧を印加する」ことが重要になります。
「+12Vでも動くからいいや」とゲート電圧をケチると、VCE(sat)が増加して導通損失が増えます。データシートのVCE(sat)は「VGE=15V」条件で規定されているので、15Vを下回ると損失計算の前提が崩れます。特別な理由がない限り、+15Vを守ってください。
② VGE(off)：IGBTを確実にOFFにするための「負電圧」
なぜ0Vではなく「マイナス」の電圧をかけるのか？
IGBTをOFFにするとき、ゲート電圧を0Vにすれば門は閉まります。理屈の上では正しい。しかし実際のパワーエレクトロニクス回路では、0Vだけでは不十分です。
なぜか？ それは「ノイズ」の存在です。スイッチング回路は高速な電流変化（dI/dt）と電圧変化（dV/dt）が発生する世界です。この変化が、ゲート-コレクタ間の寄生容量（Cres）を通じてゲートにノイズ電圧を注入します。もしゲート電圧が0Vのとき、ノイズが+5V程度のスパイクを生むと、閾値電圧VGE(th)（4〜7V）を超えてしまい、IGBTが意図せずONしてしまいます。
比喩で言えば、こういうことです。門を閉めたあと「鍵をかけない」状態が0Vです。風（＝ノイズ）が強い日は、鍵のかかっていない門が勝手に開いてしまいます。負電圧は「鍵をかける」行為です。門を閉めたうえで、鍵をしっかりかけることで、風が吹いても開かないようにします。
VGE(off) = -8V
（鍵をしっかりかけた）
ノイズ +5V → VGE = -8 + 5 = -3V
VGE(th) に届かず安全！
誤ONなし → 正常動作
推奨値と設計上の選び方
| VGE(off) の値 | 用途・傾向 | メリット / デメリット |
|---|---|---|
| 0V | 低電圧・低dV/dtのアプリ | 回路が簡単 / ノイズ耐性が低い（非推奨） |
| -5V | 小〜中容量IGBT（〜600V系） | 最低限のノイズマージン確保 |
| -8V（推奨） | 多くのIGBTモジュールで標準的 | ノイズマージンと損失のバランスが良い |
| -15V | 大容量・高電圧（1200V〜） | ノイズ耐性最強 / ターンオフ損失が増加する可能性 |
VGE(off)のマージン = |VGE(off)| + ノイズマージン > VGE(th)(min)
たとえばVGE(th)(min) = 4.5V の場合、ノイズが+5V乗ることを想定すると、VGE(off) = -(5 - 4.5) = -0.5V……ではギリギリすぎます。安全率を見て-5V以上（できれば-8V）を推奨します。
「負電源を用意するのが面倒だからVGE(off)=0Vで」という設計を見かけますが、インバータ回路のハーフブリッジ構成では、対向アームのスイッチングによるdV/dtが凄まじく、ほぼ確実に誤ONが発生します。負電源の追加コストは「素子の破壊コスト」に比べれば微々たるものです。
③ Qg / Qgc / Qge：ゲートを充電するのに必要な「電荷量」
ゲート電荷とは何か？── 「バケツに水を入れる」イメージ
IGBTのゲートは、構造上「コンデンサ」です。薄い酸化膜を挟んだ金属-酸化物-半導体の構造（MOS構造）が、そのまま容量を形成しています。
コンデンサに電圧を印加するためには、電荷を注入する必要があります。Q = C × V の関係です。つまりIGBTをONにする = ゲートコンデンサを充電する = 電荷Qgを注入するという行為です。
比喩で言えば、ゲートは「バケツ」、ゲートドライバは「水道の蛇口」、電荷は「水」です。バケツ（ゲート）をいっぱいにするために必要な水の量（電荷）がQg（Total Gate Charge）です。
ここで重要なのは、蛇口を太くすれば（=ゲート電流を大きくすれば）、バケツは速く一杯になる（=スイッチングが速くなる）ということです。逆に蛇口が細い（=ゲート電流が小さい）と、充電に時間がかかり、スイッチングが遅くなります。
スイッチング時間 ≈ Qg / IG
Qg：ゲート電荷量 [nC]
IG：ゲートドライバの出力電流 [A]
たとえば Qg = 500nC、IG = 2A なら、充電時間 ≈ 500nC / 2A = 250ns です。

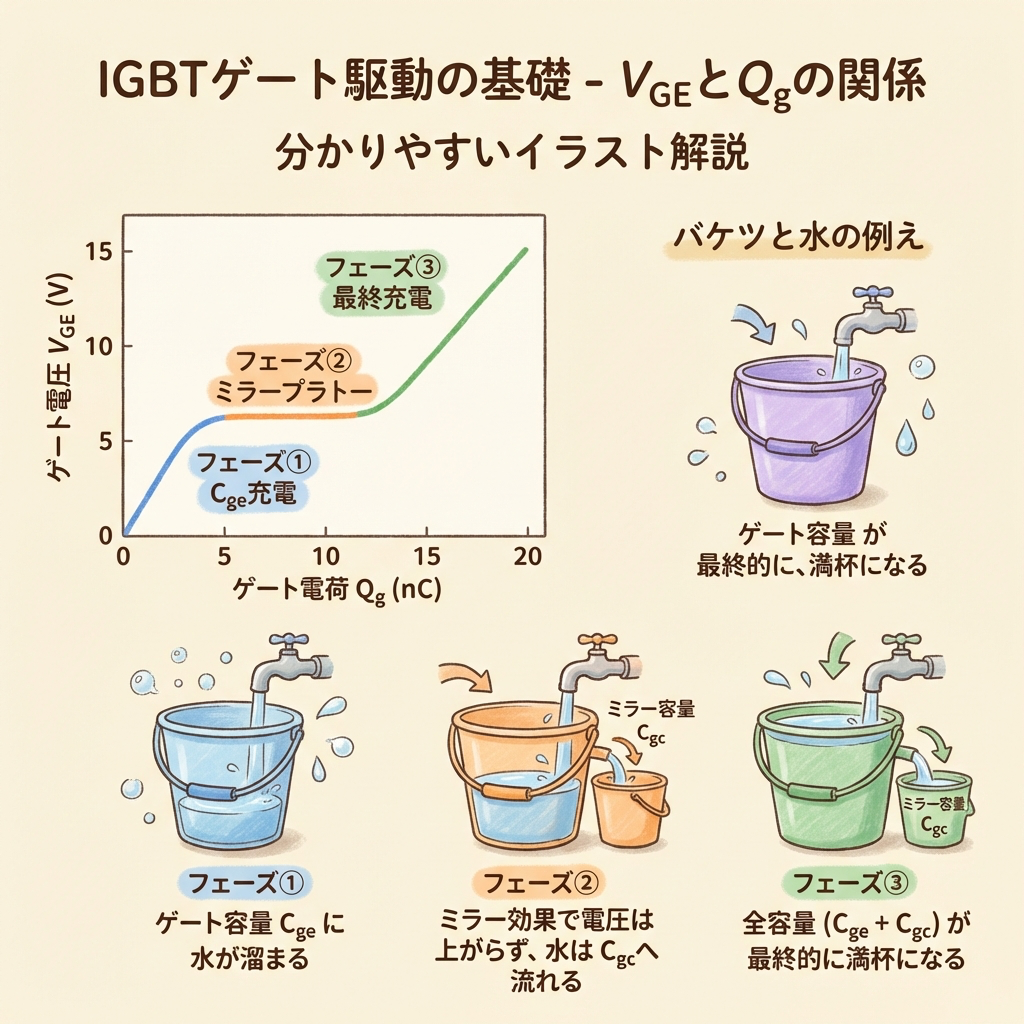

ゲート電荷カーブの3つのフェーズ ── 「ミラープラトー」の正体
データシートには、ゲート電荷Qgに対するゲート電圧VGEのグラフ（ゲート電荷カーブ）が掲載されています。このグラフは一見すると不思議な形をしていますが、実は3つの明確なフェーズに分かれています。
📊 ゲート電荷カーブの3フェーズ（模式図）
VGEが上昇
Qgeの区間
VGEが横ばい
Qgcの区間（ミラープラトー）
VGEが再上昇
残りのQg
フェーズ1：Qge（ゲート-エミッタ間の充電）
ゲートに電荷を注入し始めると、VGEがリニアに上昇していきます。この区間はCies（入力容量）を充電している期間です。VGEがVGE(th)に達するとIGBTが導通し始めます。この区間に必要な電荷がQgeです。
フェーズ2：Qgc（ミラープラトー ── コレクタ電圧の崩壊）
VGEがある電圧に達すると、不思議なことに電荷を入れてもVGEが上がらない区間が現れます。これが有名な「ミラープラトー（Miller Plateau）」です。
この区間では何が起きているのか？ 実は、注入された電荷がゲート-コレクタ間容量（Cres、ミラー容量）を充電しています。このとき、コレクタ-エミッタ間電圧VCEが急激に降下します。つまりフェーズ2は「IGBTが完全にONに移行する過渡期」です。この区間が長いほどスイッチングに時間がかかります。必要な電荷がQgcです。
フェーズ3：残りのQg（最終充電）
ミラープラトーを抜けると、VGEが再び上昇します。Cresの充電が終わり、再びCiesの充電に戻ったためです。VGEが推奨値の+15Vに達するまで充電を続けます。
Qg(total) = Qge + Qgc + Qg(残り)
データシートにはQg（Total）、Qge、Qgcが記載されています。設計で特に重要なのはQgc（ミラー電荷）です。この値が大きいほどスイッチングが遅く、損失も大きくなります。
ゲート抵抗RGを小さくする → ゲート電流IGが大きくなる → Qgを速く充電できる → スイッチングが速くなる → Eon/Eoffが減少。ただし、速すぎるスイッチングはdV/dt・dI/dtが増大し、EMI（電磁妨害）やサージ電圧の原因になります。ここが「ゲート抵抗」設計のトレードオフです。
④ VCE(sat)：ON状態での「電圧の食われ方」── 導通損失の支配者
VCE(sat) とは何か？── MOSFETのRDS(on)との違い
IGBTがON状態のとき、コレクタ-エミッタ間にわずかな電圧が残ります。この電圧がVCE(sat)（コレクタ-エミッタ間飽和電圧）です。
MOSFETの場合、ON状態の損失は「RDS(on) × I²」で計算します。つまり電流の2乗に比例して損失が増えます。一方IGBTは、構造上pn接合があるため、ON状態でも約0.7〜2.5Vの電圧降下が常に存在します。この「最低でも存在する電圧降下」がVCE(sat)です。
MOSFETのON損失
Pon = RDS(on) × I2
低電流では損失が非常に小さいが、
大電流になると急増（2乗則）
IGBTのON損失
Pon = VCE(sat) × IC
VCE(sat)は定電圧的に存在するため、
大電流でも損失の増加が穏やか
この違いが、「大電流領域ではIGBTが有利」と言われる理由です。MOSFETは大電流でRDS(on) × I²が膨大になりますが、IGBTはVCE(sat)（1〜2V程度）× Iなので、電流に対して損失がリニアに増えます。
データシートの読み方：条件を必ず確認する
VCE(sat)はデータシートに1つの値だけ載っていますが、その値は特定の条件下でのみ有効です。必ず以下の条件を確認してください。
| 確認すべき条件 | 典型的な記載例 | 影響 |
|---|---|---|
| VGE | 15V | VGEを下げるとVCE(sat)は増大する |
| IC（コレクタ電流） | 定格値（例: 50A） | 電流が増えるとVCE(sat)も増える |
| Tj（ジャンクション温度） | 25℃ と 150℃ | 高温でVCE(sat)は増大する。損失計算は高温の値を使うこと |
データシートの表には25℃の値が目立つように記載されていることがありますが、実機は100〜150℃で動作します。熱設計・損失計算には必ず高温条件の値を使ってください。25℃の値で設計すると、実機で想定以上の発熱が起きます。
【保存版】パワーMOSFETの選び方｜6つのチェックポイント →
MOSFETとIGBTの使い分けで迷ったら、まずこちらを読んでください。RDS(on)とVCE(sat)の違いが設計判断の起点になります。
、Qg、Eon/Eoff……英語と記号だらけ){kind=link}
⑤ Eon / Eoff：スイッチングの「一瞬の損失」を数値化する

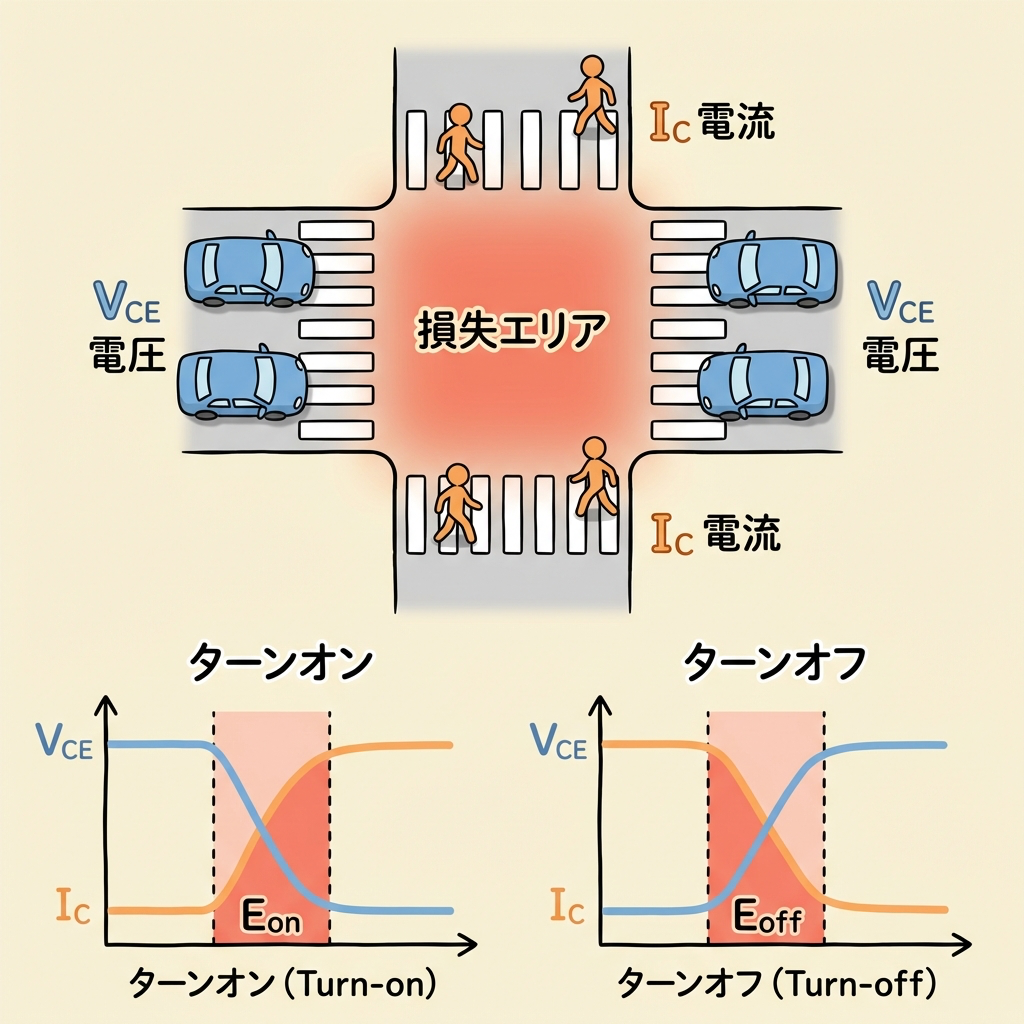

スイッチングエネルギーとは何か？── 「信号が変わる瞬間の交差点事故」
IGBTの損失は大きく2つに分類されます。導通損失（ONしている間ずっと発生）とスイッチング損失（ON/OFFの切り替え時に一瞬だけ発生）です。
スイッチング損失が発生する理由は単純です。ターンONの瞬間、コレクタ電流ICが増加し始めたとき、まだVCEは高い状態です。逆にターンOFFの瞬間、VCEが上昇し始めたとき、まだICは流れています。つまり電圧と電流が同時に存在する瞬間があり、その積（V × I）が損失になります。
比喩で言えば、こういうことです。交差点（IGBTの切り替え）で、赤信号（OFF）から青信号（ON）に変わる瞬間、歩行者（電流）が渡り始めるのに車（電圧）がまだ止まりきっていない。この「クロスオーバー」の時間が長いほど事故（損失）が大きくなります。
📊 スイッチング損失の発生メカニズム（模式図）
ターンON（Eon）
IC : ░░░░░░▓▓████████ 低→高
損失 : ░░░░░░█████░░░░
↑ VとIが重なる瞬間
ターンOFF（Eoff）
IC : ████████▓▓░░░░░░ 高→低
損失 : ░░░░░░█████░░░░
↑ テール電流の影響大
データシートの読み方とゲート抵抗RGの関係
EonとEoffはデータシートに「mJ」や「μJ」の単位で記載されています。しかしこの値も条件付きです。
| 確認すべき条件 | 典型的な記載例 | 設計への影響 |
|---|---|---|
| VCC | 定格の半分（例: 600V品なら300V） | 電圧に比例して損失が変わる |
| IC | 定格値 | 電流に比例して損失が変わる |
| Tj | 150℃ | 高温で損失が増大する |
| RG（ゲート抵抗） | 例: 10Ω, 22Ω | RGが小→損失小（速い）。RGが大→損失大（遅い） |
Psw = (Eon + Eoff) × fsw
fsw：スイッチング周波数 [Hz]
たとえば Eon = 3mJ、Eoff = 2mJ、fsw = 20kHz なら
Psw = (3 + 2) × 20000 = 100W のスイッチング損失が発生します。
RGを小さくすると → ゲート電流↑ → スイッチング速度↑ → Eon/Eoff↓ → しかしdV/dt・dI/dt↑ → EMIノイズ↑・サージ電圧↑
RGを大きくすると → ゲート電流↓ → スイッチング速度↓ → Eon/Eoff↑ → しかしdV/dt・dI/dt↓ → EMI↓・サージ↓
このバランスを取るのが、ゲート駆動回路設計の「腕の見せどころ」です。

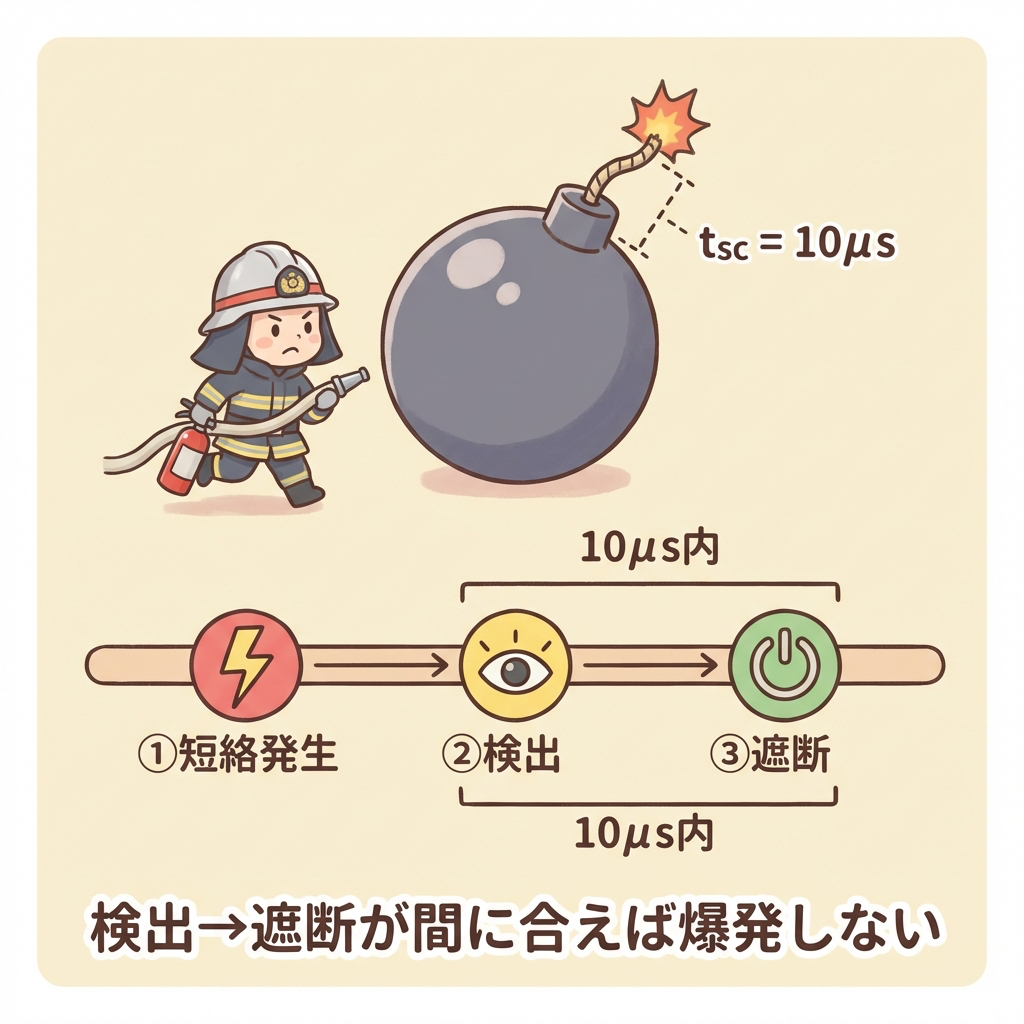

⑥ tsc：短絡が起きても壊れない「猶予時間」
短絡耐量時間とは何か？── 「建物の耐震性」と同じ考え方
パワーエレクトロニクス回路では、負荷短絡や上下アーム短絡が発生する可能性があります。このとき、IGBTのコレクタ-エミッタ間には定格を大幅に超える電流（短絡電流）が流れます。IGBTのゲートがONのまま短絡電流が流れ続けると、チップの温度が急上昇し、やがて熱破壊します。
tsc（Short Circuit withstand time）とは、短絡電流が流れ始めてからIGBTが破壊されるまでの時間です。つまり「保護回路が短絡を検出し、IGBTをOFFにするまでのタイムリミット」です。
比喩で言えば、建物の耐震設計と同じです。「震度7の地震が来ても〇〇秒は耐えられる」という設計耐力。この時間内に避難（=保護回路による遮断）できなければ、建物（=IGBT）は倒壊（=破壊）します。
でなければならない
典型値と保護回路への要求
| 項目 | 典型値 | 補足 |
|---|---|---|
| tsc | 5〜10μs | 近年の高速IGBTではさらに短い（3μs程度）場合も |
| 条件 | VCC=定格の2/3、Tj=150℃ | 最悪条件で規定されている |
| 保護回路の応答時間 | < tsc | 検出→判定→ソフトシャットダウンの合計時間 |
保護回路の応答時間（検出〜遮断完了）は、tscの半分以下に設計するのが目安です。tsc = 10μs なら、保護は5μs以内に完了させる。これは安全率50%を見込んだ設計です。tscギリギリの設計は「タイムリミットの1秒前に避難する」ようなもので、温度変動や部品バラつきを考えると危険です。
短絡保護の応答時間が足りなくてIGBTモジュールを壊す事故は、パワエレ設計で最もよく見る失敗の一つです。デサチュレーション検出回路の設計は「tscから逆算する」ことが鉄則です。
⑦ Cies / Coes / Cres：スイッチング速度を支配する「3つの寄生容量」
寄生容量とは何か？── 「壁の厚さ」がスイッチングの敵になる
IGBTの3端子（ゲート・コレクタ・エミッタ）の間には、構造上「意図していないコンデンサ」が存在します。これが寄生容量です。IGBTをスイッチングするたびに、この寄生容量を充放電する必要があり、これがスイッチング速度と損失に直結します。
| 記号 | 名称 | 物理的な位置 | 役割・影響 |
|---|---|---|---|
| Cies | 入力容量 (Input Capacitance) |
ゲート−エミッタ間 （Cge + Cgc） |
ゲートドライバが充電すべき容量。大きいとスイッチングが遅い |
| Coes | 出力容量 (Output Capacitance) |
コレクタ−エミッタ間 （Cce + Cgc） |
VCEの変化速度（dV/dt）に影響 |
| Cres | 帰還容量 (Reverse Transfer Cap.) = ミラー容量 |
ゲート−コレクタ間 （Cgc） |
最も厄介な容量。コレクタの電圧変化がゲートにフィードバックされ、誤ONやミラープラトーの原因 |

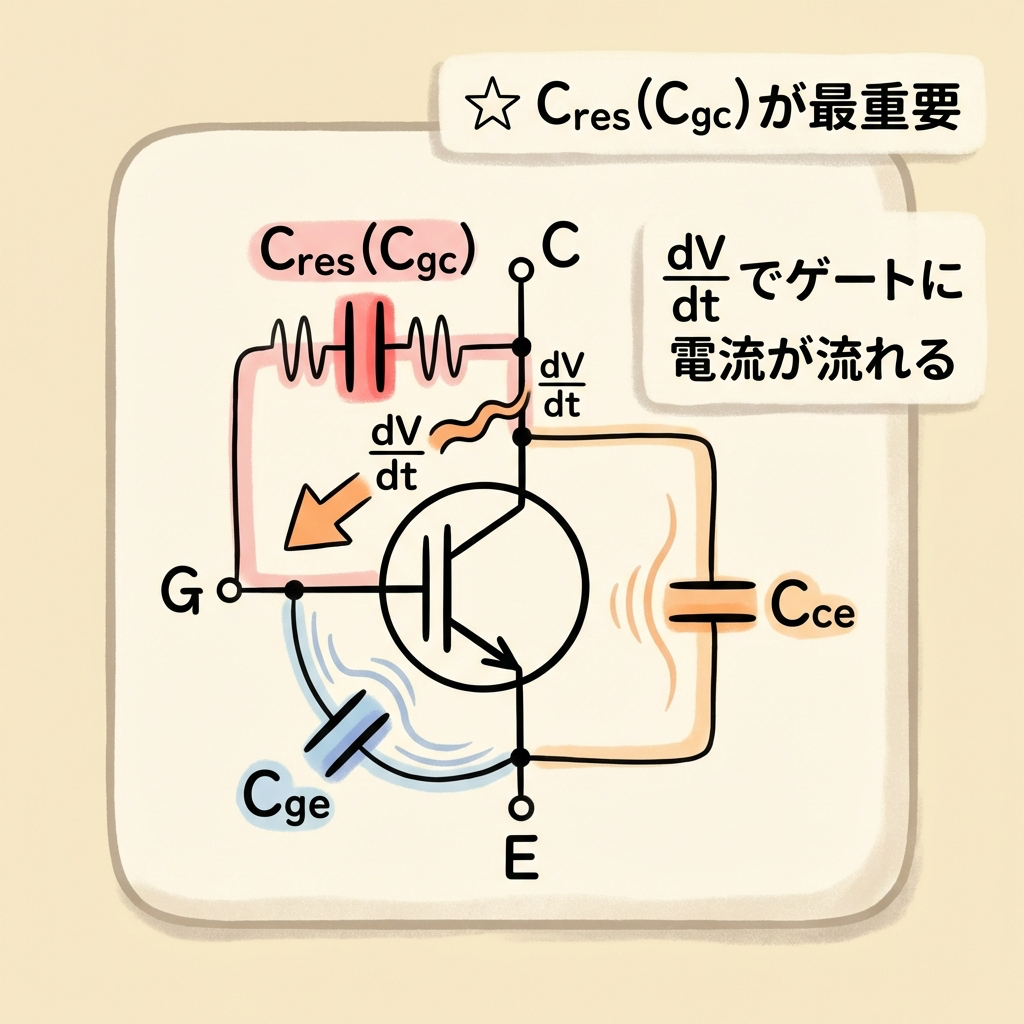

3つの容量の関係を図で理解する
📊 IGBT端子間の寄生容量（模式図）
ゲート-エミッタ間
ゲート-コレクタ間
（ミラー容量）
コレクタ-エミッタ間
Cies = Cge + Cgc（ゲートから見た全容量）
Coes = Cce + Cgc（出力側の全容量）
Cres = Cgc（ゲートとコレクタをまたぐ帰還容量）
Cresは「ゲートとコレクタを橋渡しする」容量です。コレクタの電圧が急変（高dV/dt）すると、この容量を通じてゲートに電流が流れ込み、ゲート電圧を押し上げます。
これが「対向アームのスイッチングによる誤ON」の物理的メカニズムです。Cresが大きいIGBTほど、誤ONしやすく、負電圧VGE(off)の必要性が高まります。
データシートでIGBTを比較するとき、Cresの小ささは「ノイズ耐性の高さ」を意味すると覚えてください。
データシートの容量値は特定のVCE条件（多くは25V）で規定されています。しかし寄生容量はVCEに強く依存し、VCEが低いとき（数V〜数十V）は非常に大きく、VCEが高いとき（数百V）は小さくなります。そのため、データシートのグラフ（C vs VCE）を必ず確認してください。

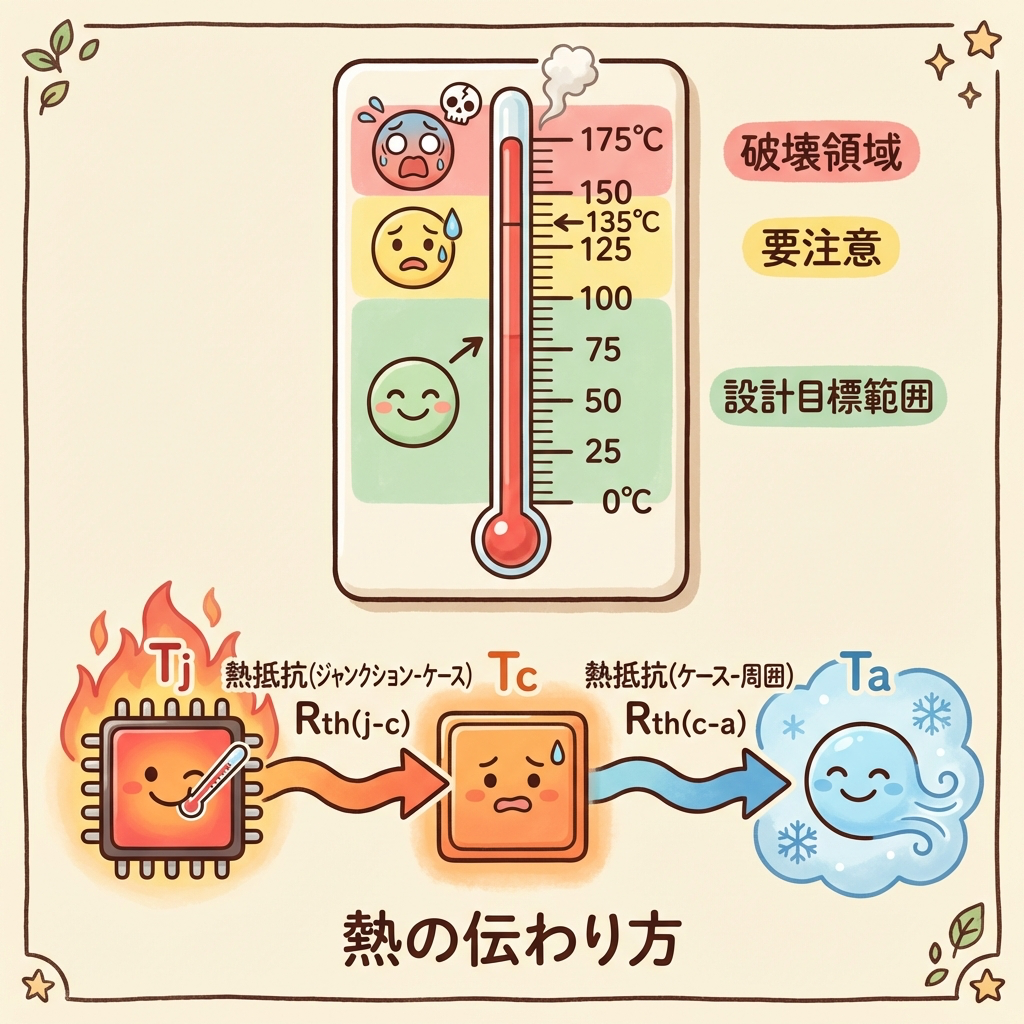

⑧ Tj(max)：チップが耐えられる「温度の上限」
Tj(max)とは何か？── すべての熱設計の「天井」
Tj(max)（最大ジャンクション温度）とは、IGBTの半導体チップ（ジャンクション）が許容できる最高温度です。この温度を超えると、チップの特性が保証されなくなり、最悪の場合は熱暴走によって素子が破壊されます。
多くのIGBTでTj(max) = 150℃、最新の高耐熱品では175℃が規定されています。
比喩で言えば、Tj(max)は「建物の耐荷重」です。鉄骨の強度が何トンまで耐えられるか。それを超えて荷物を載せると建物が倒壊する。同様に、チップの温度がTj(max)を超えると、IGBTは壊れます。
熱設計の出発点 ── Tj(max)から逆算する
IGBTの熱設計は、すべて以下の不等式を満たすように行います。
Tj = Ta + Ploss × Rth(j-a) < Tj(max)
Ta：周囲温度 [℃]
Ploss：総損失 = 導通損失 + スイッチング損失 [W]
Rth(j-a)：ジャンクション→周囲の熱抵抗 [℃/W]
Tj(max)：データシートに記載の最大ジャンクション温度 [℃]
たとえば、Tj(max) = 150℃、周囲温度Ta = 50℃の場合、許容できる温度上昇は150 - 50 = 100℃です。Rth(j-a) = 2.0℃/Wとすると、許容損失は100 / 2.0 = 50Wになります。
実務では、TjがTj(max)に達する設計はしません。信頼性を確保するため、Tj(max)の80%程度を上限にします。Tj(max) = 150℃なら、設計上限はTj ≤ 120℃です。温度マージンを確保することで、部品バラつきや周囲温度変動に対応できます。
Tj(max)が影響する他のパラメータ
Tj(max)は「ただの温度制限」ではありません。以下のように、他のパラメータの「どの条件で読むか」を決定する重要な基準値です。
| パラメータ | Tj(max)の影響 |
|---|---|
| VCE(sat) | 高温で増加。損失計算はTj=150℃条件の値を使う |
| Eon / Eoff | 高温で増加。特にEoffはテール電流の影響で顕著 |
| VGE(th) | 高温で低下。誤ONのリスクが高まる |
| tsc | 高温でチップが壊れやすくなるため、短絡耐量が低下する可能性 |
⑨ SOA（安全動作領域）：「ここまでなら壊れない」の地図
SOAとは何か？── VCE×ICの「許可エリア」
SOA（Safe Operating Area：安全動作領域）は、IGBTが破壊されずに動作できるVCE（コレクタ-エミッタ間電圧）とIC（コレクタ電流）の組み合わせ範囲を示すグラフです。
比喩で言えば、SOAは「登山の安全エリアマップ」です。横軸が標高（VCE）、縦軸が風速（IC）。マップの内側は安全、外側に出ると遭難（素子破壊）です。

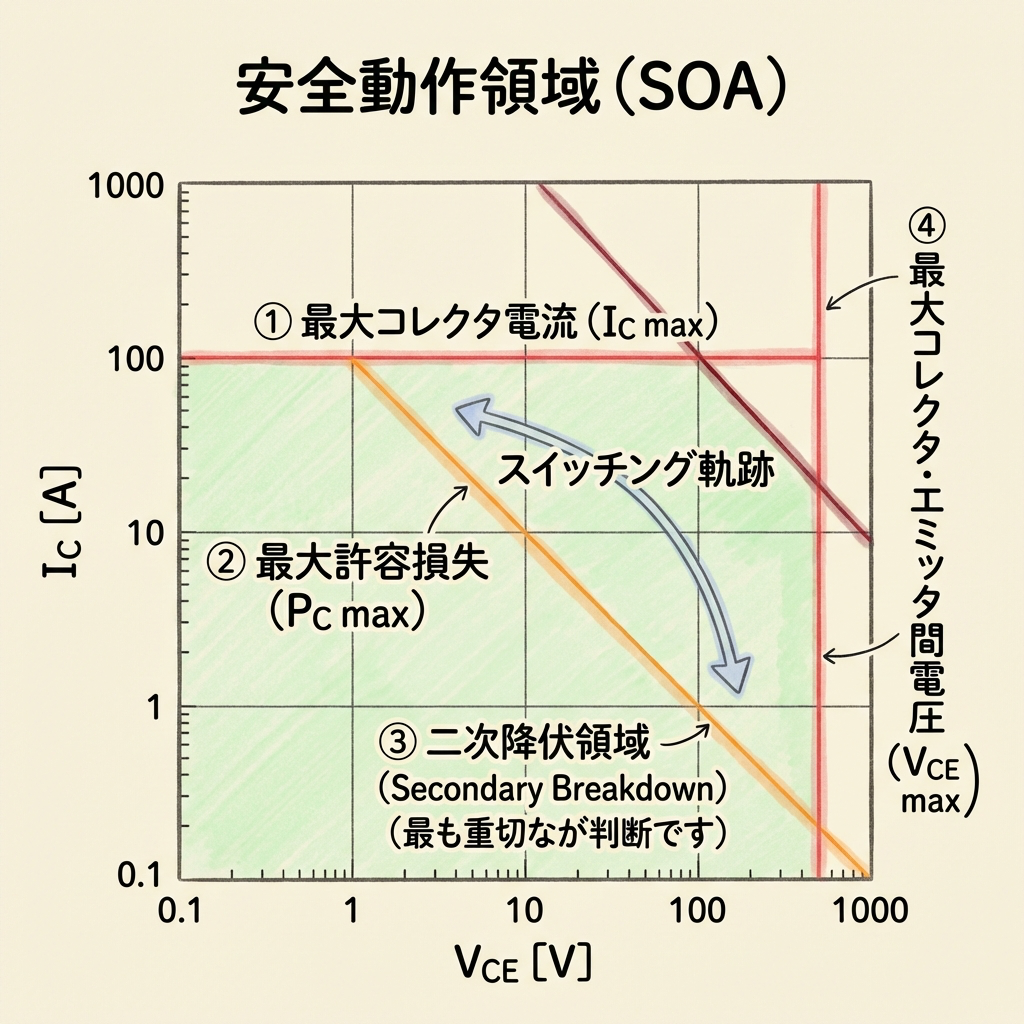

SOAグラフの読み方 ── 4つの制約ラインを理解する
SOAグラフは対数目盛で描かれ、内側に4つの境界線があります。IGBTがどの制約に引っかかっているかを理解することが重要です。
📊 SOAグラフの4つの制約ライン（模式図）
IC(max)で決まる上限。これ以上の電流は流せない。
P = VCE × IC = 一定 の線。IGBTの放熱能力（熱抵抗）で決まる。パルス幅が短いほど、この線は右上に広がる。
IGBTチップ内部の電流集中による局所的な熱破壊の限界。高VCE・高ICの同時印加で発生。
VCES（最大定格電圧）で決まる右端の壁。これ以上の電圧は耐えられない。
SOAの実務での使い方 ── 「スイッチング軌跡」を重ねる
SOAグラフの最も重要な使い方は、IGBTのスイッチング軌跡（Switching Trajectory）をSOAの内側に収めることです。
ターンONのとき、IGBTは「高VCE・低IC」→「低VCE・高IC」へと遷移します。ターンOFFはその逆です。この遷移経路がSOAの外に出ると、素子が破壊されます。特にインダクティブ負荷（モーターなど）では、ターンOFF時にVCEがオーバーシュートし、SOAの右上隅を突き抜けるリスクがあります。
データシートにはDC SOA（連続通電）とパルスSOA（1ms、10μs等）の複数の線が描かれています。パルス幅が短いほど、許容範囲は広がります。なぜなら、短時間であればチップの熱容量で温度上昇を吸収できるからです。スイッチング過渡期間は数百ns〜数μsなので、通常はパルスSOA（10μs線など）で評価します。
ターンOFF時は、ゲートに負電圧（逆バイアス）をかけた状態でVCEが上昇します。このときの安全動作領域をRBSOA（Reverse Bias SOA）と呼び、通常のSOAとは別のグラフで規定されています。インバータ回路のターンOFF設計では、RBSOAも必ず確認してください。
⑩ 実践編：富士電機のデータシートで「10のパラメータ」を実際に読み解く
題材：富士電機 7MBR50SA060（6in1 IGBT モジュール）

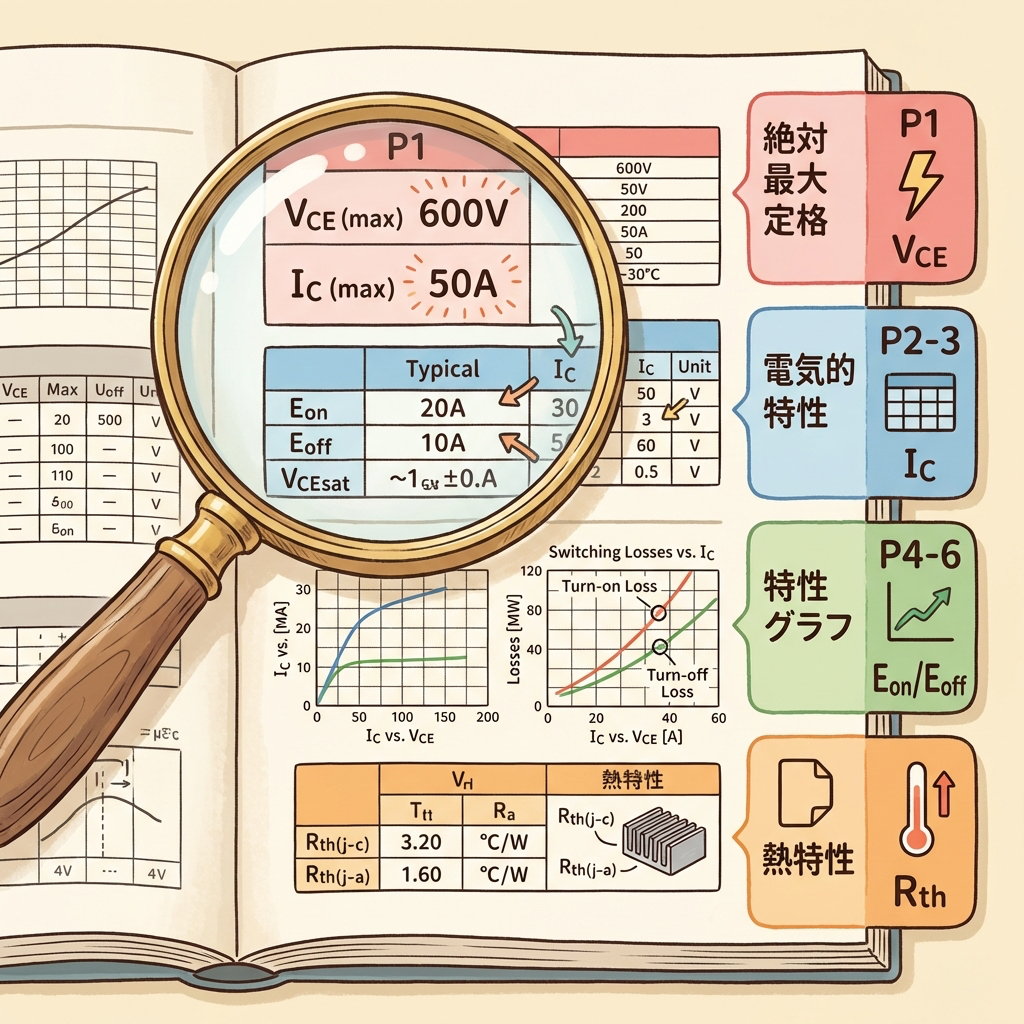

ここでは、実際に入手可能な富士電機のIGBTモジュールのデータシートを例に、これまで学んだ10のパラメータをどこで確認するかを実践的に解説します。
一般的なIGBTモジュール（600V/50Aクラス）のデータシートは、以下のセクションで構成されています。
Absolute Maximum Ratings（絶対最大定格）
VCES、IC、VGES、Tj(max)、tsc が記載。「絶対にこれを超えてはいけない」値。
Electrical Characteristics（電気的特性）
VCE(sat)、VGE(th)、Eon、Eoff、Cies、Coes、Cres、Qg が記載。条件（VGE、IC、Tj）とセットで読むこと。
Characteristic Curves（特性グラフ）
VCE(sat) vs IC、Eon/Eoff vs RG、SOA、ゲート電荷カーブなどのグラフ群。数値表だけでは読み取れない情報がここにある。
Thermal Characteristics（熱特性）
Rth(j-c)（ジャンクション-ケース間熱抵抗）が記載。熱設計の必須情報。
Absolute Maximum Ratings から読み取る情報
まずデータシートの最初のページにある「Absolute Maximum Ratings」の表を見ます。ここには「この値を1瞬でも超えてはいけない」という絶対限界が記載されています。
| パラメータ | 記号 | 典型値（例） | 設計での活用 |
|---|---|---|---|
| コレクタ-エミッタ間電圧 | VCES | 600V | DCバス電圧 + サージマージンで超えないこと |
| ゲート-エミッタ間電圧 | VGES | ±20V | ゲート駆動電圧（+15V / -8V）がこの範囲に収まるか確認 |
| コレクタ電流 | IC | 50A (Tc=25℃) | Tc=100℃の値がディレーティング後の実力値 |
| 最大ジャンクション温度 | Tj(max) | 150℃ | 熱設計の天井。実設計では120℃以下を目標 |
| 短絡耐量時間 | tsc | 10μs | 保護回路の応答時間 < 5μs（半分以下）が目標 |
Electrical Characteristics から読み取る情報
次に、電気的特性の表です。ここがデータシートの「核心」です。ゲート駆動設計に直結するパラメータが並んでいます。
| パラメータ | 記号 | 典型値（例） | 条件 | 確認ポイント |
|---|---|---|---|---|
| コレクタ-エミッタ飽和電圧 | VCE(sat) | 1.8V (typ) | VGE=15V, IC=50A, Tj=25℃ | Tj=150℃の値も確認。2.2V程度に増加する |
| ゲート閾値電圧 | VGE(th) | 5.0〜7.0V | VCE=10V, IC=1mA | minの値でVGE(off)のマージン計算 |
| ターンONエネルギー | Eon | 3.2mJ | VCC=300V, IC=50A, RG=22Ω | RGの条件に注目。RGを変えると値が変わる |
| ターンOFFエネルギー | Eoff | 2.8mJ | 同上 | IGBTはテール電流のためEoffが大きめ |
| 入力容量 | Cies | 4.5nF | VCE=25V, f=1MHz | ゲートドライバの駆動能力（ソース/シンク電流）の目安 |
| 帰還容量 | Cres | 0.3nF | 同上 | 小さいほど誤ONしにくい。VCE依存性のグラフも確認 |
| ゲート電荷 | Qg | 450nC | VGE=15V | ゲートドライバのピーク電流と合わせてスイッチング時間を概算 |

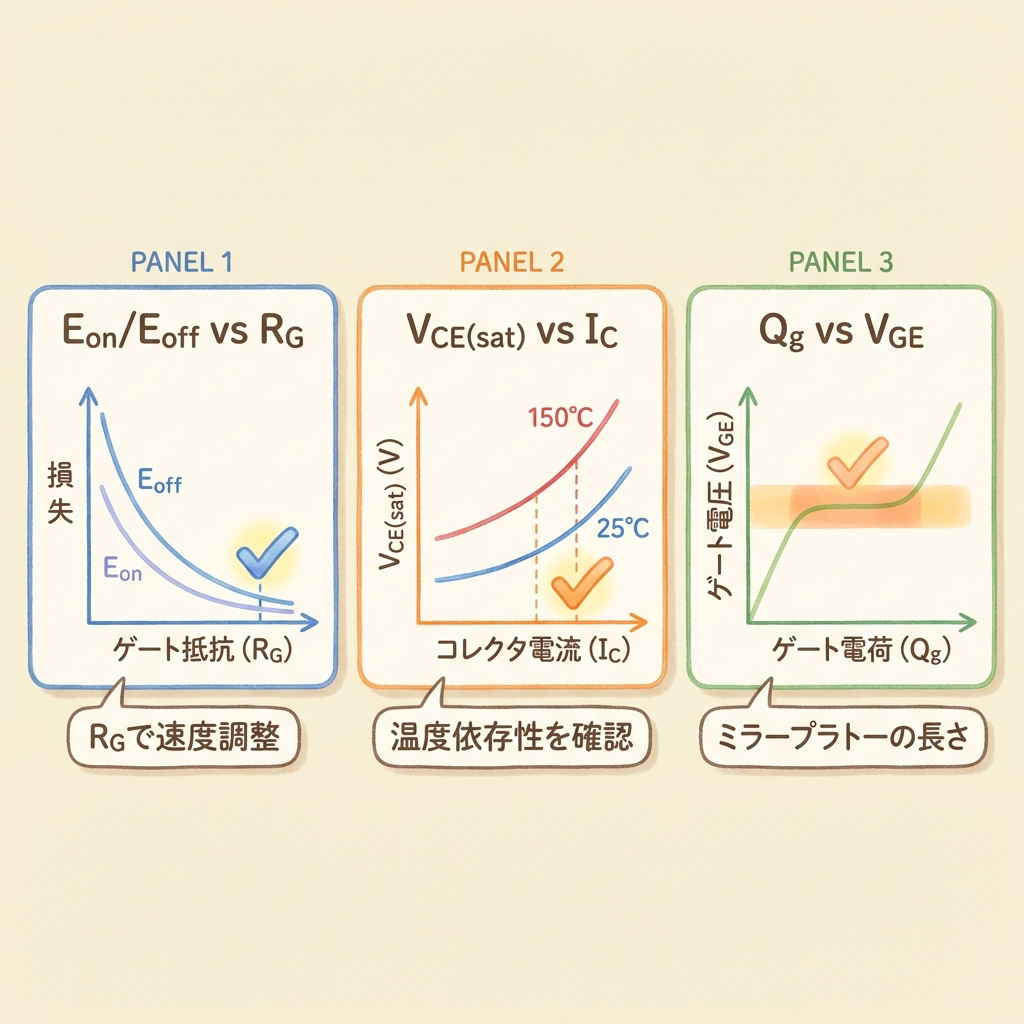

Characteristic Curves で確認すべき3つのグラフ
数値表だけでは不十分です。以下の3つのグラフを必ずチェックしてください。
📈 グラフ①
Eon/Eoff vs RG
ゲート抵抗を変えたときの損失変化。RGを小さくしたらどれだけ損失が減るか？設計のトレードオフを数値で判断できる。
📊 グラフ②
VCE(sat) vs IC
電流に対する導通損失の変化。25℃と150℃の2本の線があるはず。損失計算は高温の線を使う。
📉 グラフ③
Qg vs VGE
ゲート電荷カーブ。ミラープラトーの電圧・幅を確認。Qgcが大きいほどスイッチングが遅い。
データシートの数値は「条件つきの値」です。同じパラメータでも、VGE、IC、Tj、RGの条件が違えば、まったく異なる値になります。数値そのものより先に、表の「Conditions」列を見るクセをつけてください。これがデータシートを正しく読むための最も重要な習慣です。
まとめ：IGBTデータシートの10パラメータ チェックリスト
ゲート駆動回路の設計に入る前に、IGBTのデータシートから以下の10項目を読み取ってください。このチェックリストを手元に置いて、1つずつ確認する習慣をつけることで、設計の精度と速度が格段に上がります。
| ✓ | No. | パラメータ | 確認すること | 設計への影響 |
|---|---|---|---|---|
| ☐ | 1 | VGE(on) | 推奨ゲートON電圧。通常+15V | ゲートドライバICの出力電圧を+15Vに設定 |
| ☐ | 2 | VGE(off) | 推奨OFF電圧。-5V〜-15V | 負電源の設計。VGE(th)(min)に対して十分なマージン |
| ☐ | 3 | Qg/Qgc/Qge | ゲート電荷量と3フェーズ | ゲートドライバのピーク電流とスイッチング時間の概算 |
| ☐ | 4 | VCE(sat) | Tj=150℃条件の値を確認 | 導通損失 Pon = VCE(sat) × IC の計算 |
| ☐ | 5 | Eon/Eoff | RG条件とTj条件を確認 | Psw = (Eon+Eoff)×fsw の計算。RG設計の出発点 |
| ☐ | 6 | tsc | 短絡耐量時間 | 保護回路の応答時間 < tsc/2 を確保 |
| ☐ | 7 | Cies/Coes/Cres | VCE依存性のグラフも確認 | Cresが誤ONリスクの目安。ゲート抵抗・負電圧設計に影響 |
| ☐ | 8 | Tj(max) | 150℃ or 175℃ | 熱設計の天井。設計上限はTj(max)×80% |
| ☐ | 9 | SOA | 4つの制約ラインとRBSOA | スイッチング軌跡がSOA内に収まるか確認 |
| ☐ | 10 | 条件（Conditions） | 各値のVGE、IC、Tj、RG | 数値より先に条件を読む。条件が違えば値も変わる |
IGBTのデータシートは「取扱説明書」です。10個のパラメータを正しく読み取れれば、ゲート駆動回路の設計に必要な情報は9割揃います。最も重要なのは「数値そのもの」ではなく「その値がどの条件で測定されたか」です。Conditionsを先に読む。この習慣が、あなたの設計を確実に変えます。
📚 次に読むべき記事
MOSFETのデータシートの読み方と比較することで、IGBTとの違いがさらに明確になります。
データシートの読み方がわかったら、次はその値を使って実際に駆動回路を設計しましょう。
この記事で学んだVCE(sat)やミラープラトーが、実際のゲート駆動設計でどう効いてくるかを解説しています。
データシートと向き合い、一人で黙々と設計を進めるエンジニアの日常。周囲に相談できる先輩がいない環境で、手探りで学んでいる方も多いのではないでしょうか。もし「このままこの仕事を続けていて大丈夫か」と感じたなら、こちらの記事も読んでみてください。
📘 30代のキャリア迷子脱出法 もう「このままでいいのかな？」と悩まなくていい →
