こんな経験はありませんか?
- 「MOSFETはゲートを0Vにすればオフになるのに、なぜIGBTはマイナスの電圧が要るの?」
- IGBTモジュールのアプリケーションノートに「-8V推奨」と書いてあるが、理由がわからない
- 負電源を省略したら、試験中にIGBTが突然壊れた──原因はdv/dtによる「誤点弧」だった
○ この記事でわかること
- MOSFETでは0V駆動でOKなのに、IGBTで負電圧が必要な物理的な理由
- dv/dtによる「寄生ターンオン(誤点弧)」が起きるメカニズムを図解で理解
- 負電圧がないとゲート電圧がどう暴れるか(波形イメージ付き)
- Si-IGBT / SiC MOSFETそれぞれの推奨負電圧の目安
- 負電圧を作る3つの方法(絶縁DC-DC / ツェナー / ブートストラップ応用)
IGBTのゲート駆動で、初心者が最も「なぜ?」と感じるポイント。それが「なぜOFF時に0Vではなく、-5Vや-8Vといった負電圧をかけるのか」です。
結論を先に言います。負電圧は「ノイズによる誤ONを防ぐための安全マージン」です。0Vでも理屈上はOFFになりますが、実際のスイッチング回路ではノイズが凶暴すぎて、0Vでは門が勝手に開いてしまうのです。
この記事では、その「なぜ」を図解で1ステップずつ解説します。
MOSFETは0V駆動でOKなのに、なぜIGBTはダメなのか?
まず「MOSFETなら0VでOFFにできるのに…」という疑問に答えます。実は、問題の本質はデバイスの違いではなく「回路環境の違い」です。
○
MOSFETが0VでOKな場合
・DCバス電圧が低い(12V〜48V程度)
・dV/dtが緩やか
・ミラー容量CGDが小さい
→ ノイズが小さいので0Vでも安全
IGBTで0Vが危険な場合
・DCバス電圧が高い(300V〜1200V)
・dV/dtが極めて急峻(数〜数十kV/μs)
・ミラー容量CGCが比較的大きい
→ ノイズが凶暴で0Vでは防げない
つまり、IGBTが使われる高電圧・大電流の環境では、スイッチング時に発生するdV/dt(電圧変化速度)が桁違いに大きく、このdV/dtがゲートにノイズを注入してきます。0Vでは、このノイズに耐えられません。
ポイント
実は、高電圧で使うパワーMOSFET(SiC MOSFETなど)でも負電圧は推奨されます。「MOSFET=0VでOK」ではなく、「低電圧環境=0VでOK」「高電圧環境=負電圧推奨」が正確な理解です。

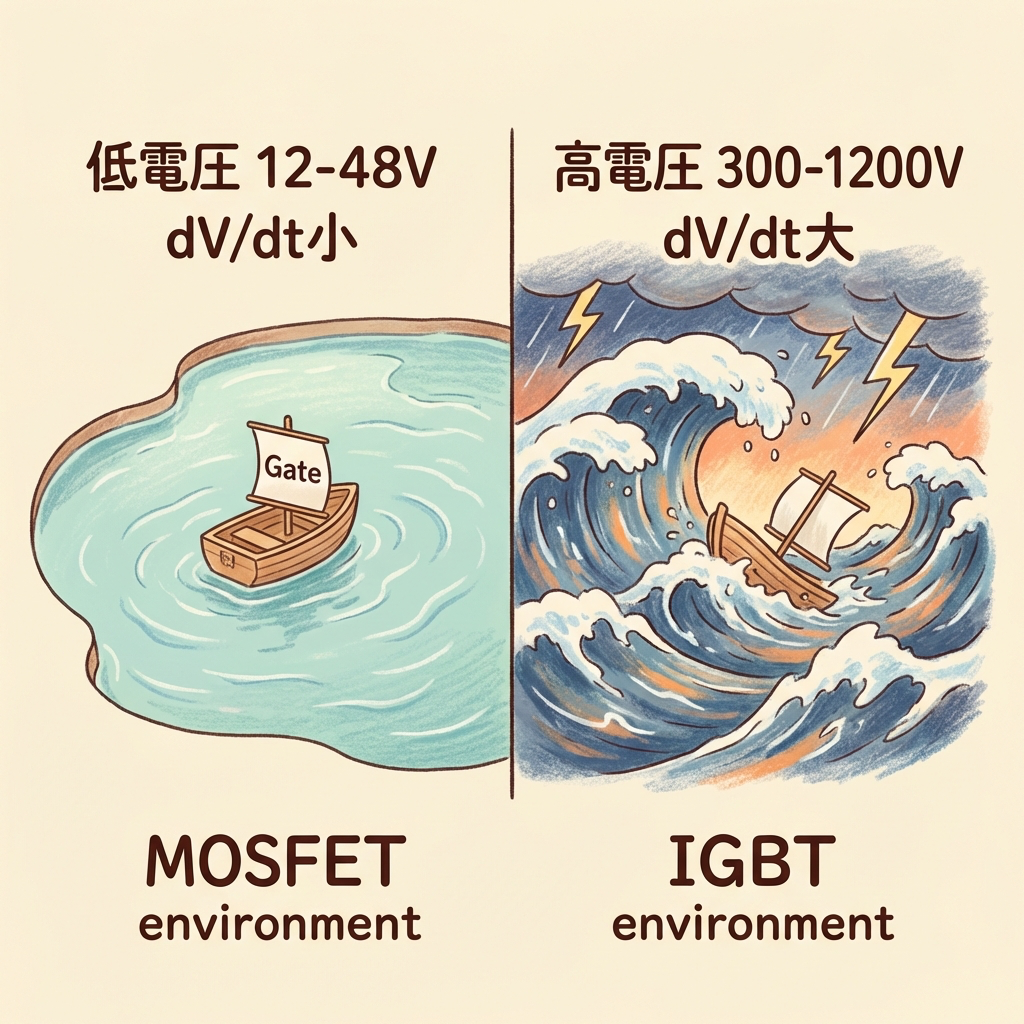

IGBTは高電圧でdV/dtが大きい嵐の環境
犯人は「ミラー容量CGC」── dV/dtが誤点弧を起こすメカニズム
ハーフブリッジ回路で何が起きているか
IGBTはほとんどの場合、ハーフブリッジ回路(上アーム+下アーム)で使われます。問題は、一方のアームがスイッチングしたとき、もう一方のOFFしているはずのアームに何が起きるかです。
ハーフブリッジの誤点弧シナリオ(模式図)
GND (-)
下アーム IGBT
OFFのはずなのに…
上アームがターンONすると、中間点の電圧が0V → VDC(例:600V)に急上昇します。この電圧変化のスピード(dV/dt)が、数kV/μs〜数十kV/μsに達します。
この急峻なdV/dtが、OFFしている下アームIGBTのミラー容量CGCを通じてゲートに電流を流し込みます。
上側ONの急な電圧上昇で下側が誤点弧する
おすすめの本
回路の動きは、回路シミュレータで電圧や電流の波形を見ながら確かめると理解が深まります。無料の回路シミュレータLTspiceを使って、電子回路を学べる本です(オーム社、渋谷道雄 著)。
¥4,070 (2026/10/05 07:47時点 | Amazon調べ)
ポチップ
CGCが「ノイズの通り道」になる ── 電流注入の仕組み
コンデンサの基本性質を思い出してください。i = C × dV/dt。コンデンサの両端に急激な電圧変化が生じると、容量に比例した電流が流れます。
キー公式
iGC = CGC × dVCE/dt
CGC:ミラー容量(ゲート-コレクタ間容量)
dVCE/dt:コレクタ-エミッタ間電圧の変化速度
例:CGC = 100pF、dVCE/dt = 10kV/μs の場合
iGC = 100×10-12 × 10×109 = 1A もの電流がゲートに流入!
ミラー容量を通じた電流注入(模式図)
C(コレクタ)
dVCE/dt = 10kV/μs で急変!
↓ i = CGC × dV/dt
CGC(ミラー容量)
=ノイズの「通り道」
↓ 1Aの電流がゲートに流入!
結果:VGEが0Vから浮き上がる!
この電流がゲート-エミッタ間のインピーダンス(ゲート抵抗RGやCGE)に流れると、VGEが0Vから正の方向に浮き上がります。浮き上がった電圧がしきい値電圧VGE(th)を超えた瞬間、IGBTが意図せずONしてしまいます。これが「寄生ターンオン」(誤点弧)です。

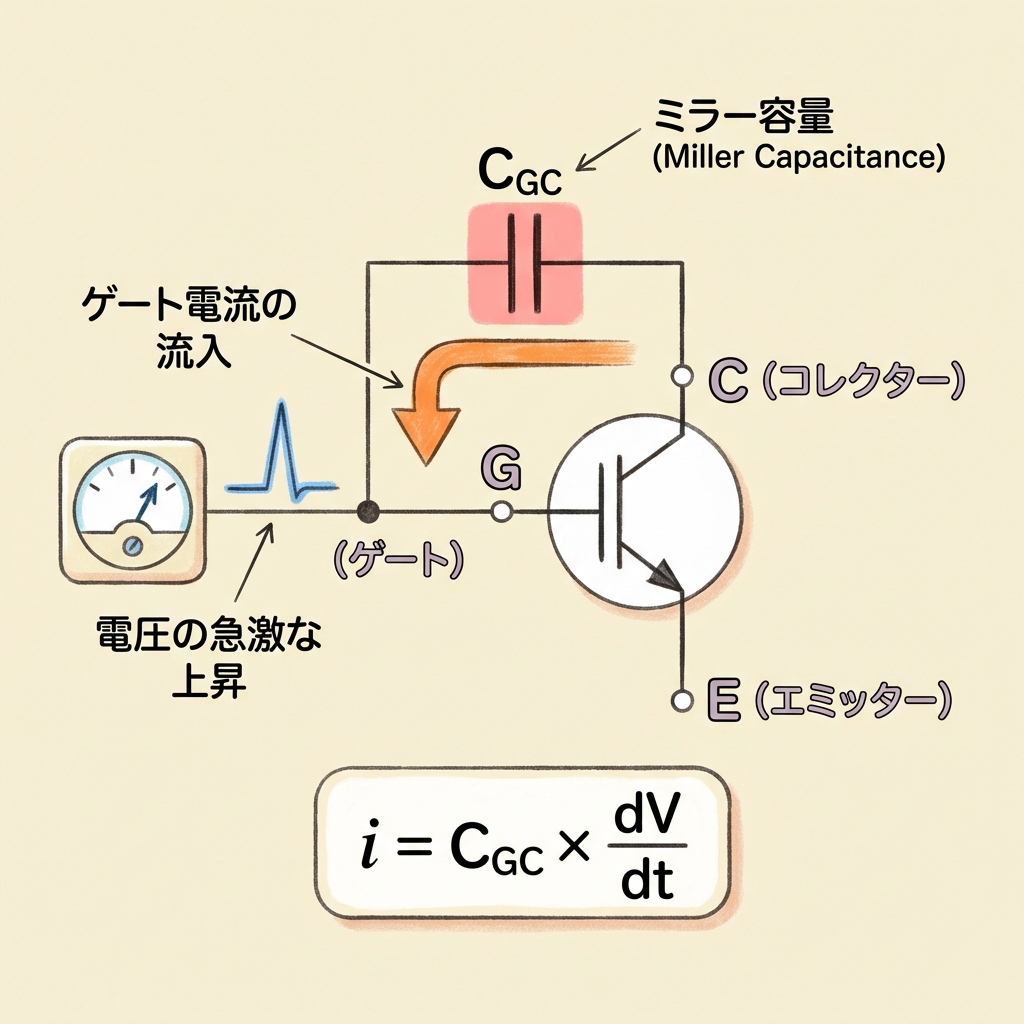

ミラー容量CGCを通してゲートに電流が流れ込む
負電圧がないとどうなるか?── 波形で見る「誤点弧」の瞬間
実際にVGE(off) = 0V で駆動した場合と、VGE(off) = -8V で駆動した場合のゲート電圧波形を比較してみましょう。
VGE波形の比較(対向アームがスイッチングした瞬間)
VGE(off) = 0V の場合
VGE(th)=5V ─ ─ ─ ─━━━← 超えた!
╱ ↑誤ON
0V ════════╱═══
↑対向アームSW
ノイズで+5V浮き上がり
→ VGE(th)を超えて誤ON!
→ 上下アーム短絡 → 素子破壊
VGE(off) = -8V の場合
VGE(th)=5V ─ ─ ─ ─ ─ ─ ─ ─
(余裕あり)
0V ─ ─ ─ ─ ─ ─ ─ ─ ─ ─
-3V ╱╲ ← ここまで
-8V ═══════╱══╲════
ノイズで+5V浮いても -8+5 = -3V
→ VGE(th)に届かず安全!
→ 正常動作を維持 ○
上下アーム短絡 = 最悪の事故
OFFしているはずのIGBTが誤ONすると、上アームと下アームが同時にONになります。DCバスが直接短絡し、数千Aの短絡電流が流れます。IGBTの短絡耐量時間tsc(5〜10μs)以内に保護が効かなければ、素子が爆発的に破壊します。
負電圧でオフすればスパイクがしきい値に届かない
おすすめの本
パワーエレクトロニクスの基本から順に学び直したいときに向いています。パワーエレクトロニクスの基本を、つまずいている人向けにやさしく解説した入門書です(オーム社)。
¥1,980 (2026/02/25 23:23時点 | Amazon調べ)
ポチップ
負電圧の本質 ── 「門に鍵をかける」行為
ここまでの内容を、1つの比喩でまとめます。
VGE(off) = 0V
門を閉めただけで鍵をかけていない
強風(= dV/dtノイズ)が吹くと
門が勝手に開いてしまう
VGE(off) = -8V
門を閉めた上で鍵をしっかりかけた
強風が吹いても
鍵がかかっているので開かない
ノイズマージンの考え方
|VGE(off)| + Vnoise < VGE(th)(min)
この不等式が成り立てば、ノイズが乗っても誤ONしません。
例)VGE(th)(min) = 4.5V、想定ノイズ = +5V の場合
|VGE(off)| > 5 - 4.5 = 0.5V → 最低でも-0.5V必要
しかし安全率を考慮し、実務では-5V〜-8Vを使う

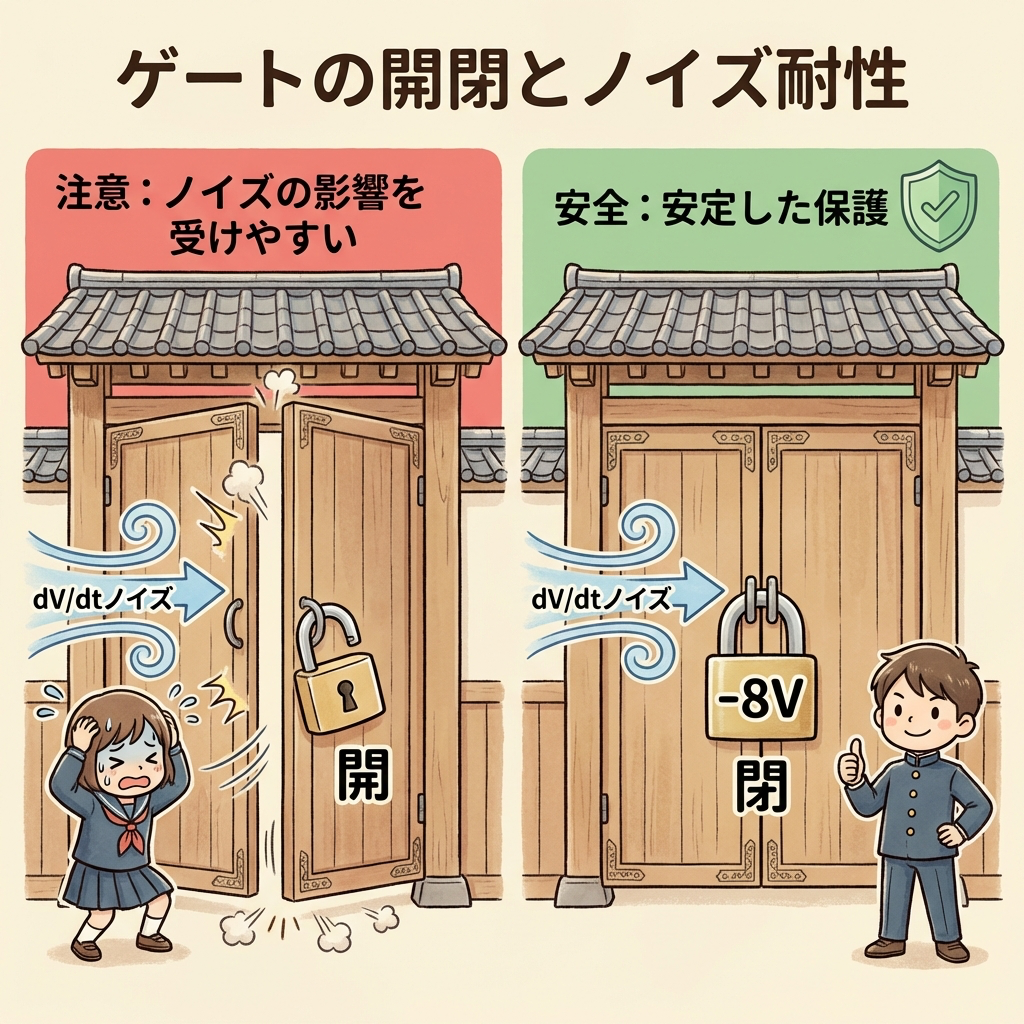

−8Vの負電圧はゲートにかけるカギ
Si-IGBT / SiC MOSFET 別|推奨負電圧の目安
負電圧の最適値は、デバイスの種類と使用環境によって変わります。以下の表を「最初の目安」として使ってください。
| デバイス |
VGE(th) 典型 |
推奨OFF電圧 |
推奨ON電圧 |
補足 |
Si-IGBT (600V〜1200V) |
4.5〜7V |
-5V 〜 -8V |
+15V |
大容量モジュールでは-15Vも。メーカー推奨に従う |
SiC MOSFET (650V〜1700V) |
2.5〜4.5V |
-3V 〜 -5V |
+18〜+20V |
VGS(th)が低いため、深い負電圧はむしろ酸化膜リスク |
低電圧MOSFET (〜100V) |
1〜3V |
0V(多くの場合OK) |
+10〜+12V |
dV/dtが小さいため、0Vで安全な場合が多い |
SiC MOSFETは「深すぎる負電圧」に注意
SiC MOSFETはゲート酸化膜がSi-IGBTより薄く、VGSの許容範囲が狭い(例:-4V〜+22V)デバイスがあります。-8Vをかけると酸化膜が劣化する可能性があるため、必ずデータシートのVGS(max)を確認してください。
現場の声
「IGBTだから-8V」「SiCだから-4V」と覚えるのではなく、データシートのVGE(th)(min)とVGES(max)を読み、想定dV/dtから必要マージンを計算するのが正しいアプローチです。

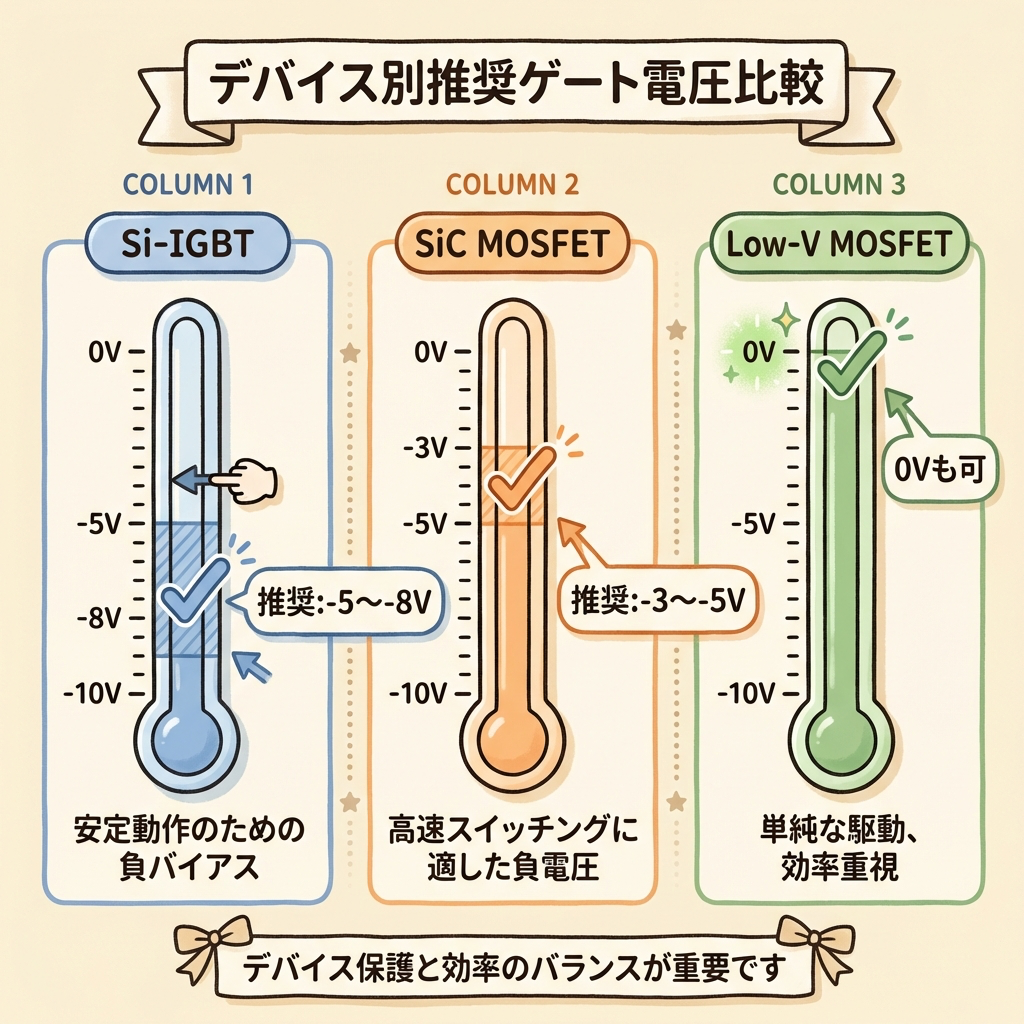

推奨負電圧:Si-IGBT −5〜−8V、SiC −3〜−5V
おすすめの本
パワーエレクトロニクスの全体を、図でつかみたいときに向いています。パワーエレクトロニクスを、カラーの図解で解説した本です。
¥2,228 (2026/02/21 14:41時点 | Amazon調べ)
ポチップ
負電圧を作る3つの方法
「負電圧が必要」とわかったところで、次の疑問は「どうやって作るの?」です。実務で使われる方法は大きく3つあります。
以降で、それぞれの仕組み・メリット・デメリットを解説します。
負電圧を作る3つの方法
方法①:絶縁型DC-DCコンバータ(正負出力)── 最も確実な方法
絶縁型DC-DCコンバータの中に、+15Vと-8Vの両方を出力できる製品があります。これをゲートドライバICの電源として使うのが、最も確実でノイズに強い方法です。
方法①の構成イメージ
制御基板
+5V or +12V
→
絶縁型DC-DC
例:MORNSUN
QA0515D
→
| メリット |
デメリット |
・絶縁されているのでノイズに強い
・正負電圧を個別に安定化できる
・上アーム・下アーム共に使える
|
・コストが高い(1個500〜2000円)
・基板面積を取る
・アームごとに1個必要
|
使いどころ
産業用インバータ、サーボドライブ、大容量IGBTモジュール(1200V/100A以上)など、信頼性が最優先の用途で使われます。コストよりも安全が重要な場合の「正解」です。
絶縁型DC-DCで+15Vと−8Vを作る
方法②:ツェナーダイオードによるGND電位シフト ── 安くて簡単
単電源のゲートドライバ(例:+15V単一出力)しか使えない場合でも、ツェナーダイオード1本で擬似的に負電圧を作れます。
原理は単純です。ゲートドライバの「GND」端子をIGBTのエミッタに直結するのではなく、ツェナーダイオードを挟んで電位をシフトします。
方法②の構成イメージ
結果:IGBTのエミッタから見ると…
ON時:+15V - 8V = +7V(※低め注意)
OFF時:0V - 8V = -8V ○
| メリット |
デメリット |
・部品1個で実現可能(安い)
・回路がシンプル
・既存の単電源設計に追加しやすい
|
・ON電圧が「元の電圧 - VZ」に低下する
・電源電圧を上げる必要がある(例:+23V → +15V/-8V)
・ツェナーの発熱に注意
|
ON電圧不足に注意
この方法を使うと、ON電圧がツェナー電圧の分だけ下がります。VZ=8Vのツェナーを使い、ドライバ電源が+15Vなら、ゲートON電圧は+15V-8V=+7V。これではIGBTの推奨VGE(on)=+15Vに全く届きません。ドライバ電源を+23V程度に上げる必要があります。

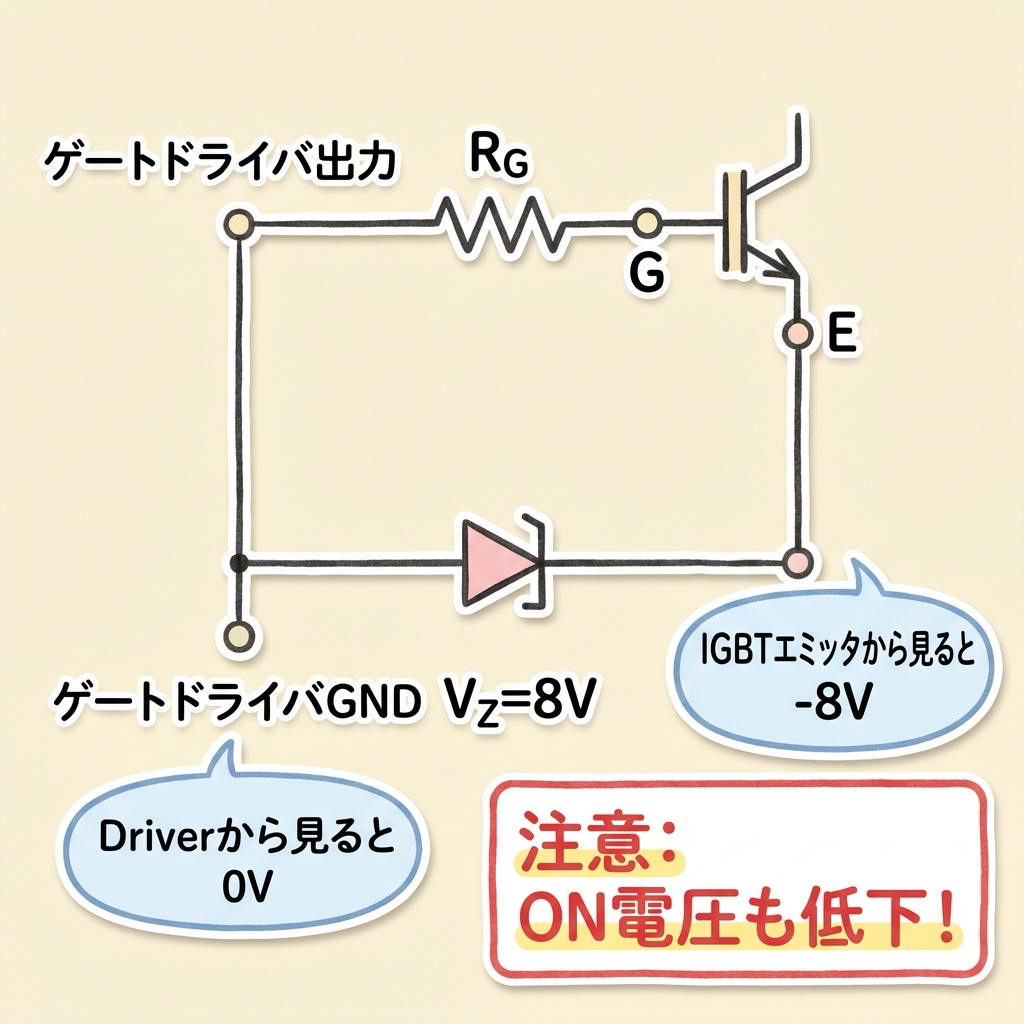

ツェナーシフトでエミッタから見て−8Vを作る
方法③:ブートストラップ回路の応用 ── 上アーム駆動との組み合わせ
ブートストラップ回路は、もともとハイサイド(上アーム)のゲートドライバに電源を供給するための手法です。この回路の電源構成を工夫することで、負電圧を生成することもできます。
具体的には、ブートストラップコンデンサの充電電源自体を「正負出力」にし、充電されたコンデンサが上アームのフローティング電源として機能するときに、負電圧も含めて供給する構成です。
| メリット |
デメリット |
・追加電源が不要(ブートストラップで兼用)
・コスト・面積を抑えられる
・ゲートドライバIC内蔵の製品もある
|
・下アームが定期的にONしないと充電できない
・100%デューティに対応不可
・負電圧の安定性が方法①に劣る
|

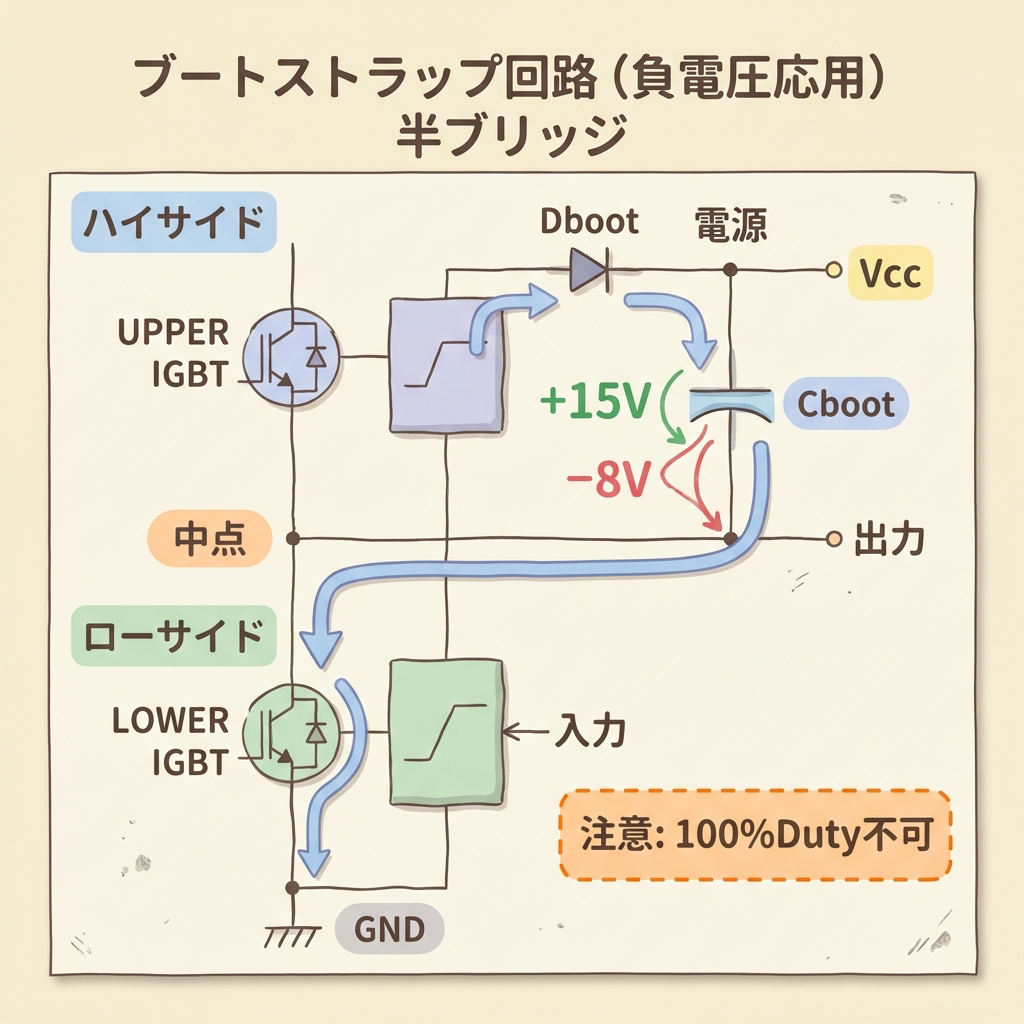

ブートストラップの負電圧応用:100%Dutyは不可
3つの方法を一覧で比較する
| 比較項目 |
① 絶縁型DC-DC |
② ツェナーシフト |
③ ブートストラップ応用 |
| コスト |
高い |
安い |
中程度 |
| 回路の複雑さ |
中程度 |
シンプル |
複雑 |
| 負電圧の安定性 |
◎ 最も安定 |
○ まずまず |
△ 条件依存 |
| 絶縁性 |
あり |
なし |
元の構成次第 |
| 100%デューティ対応 |
可能 |
可能 |
不可 |
| 推奨用途 |
産業用インバータ 大容量モジュール |
小規模回路 プロトタイプ |
民生品・コスト重視 IC内蔵型 |
迷ったら方法①(絶縁型DC-DC)を選ぶ
コストに余裕があるなら、方法①が最も確実で安全です。設計初心者が「とりあえず動かす」場合も、まずは方法①で正しく動く回路を作り、コスト削減は後から検討する──という順番がおすすめです。

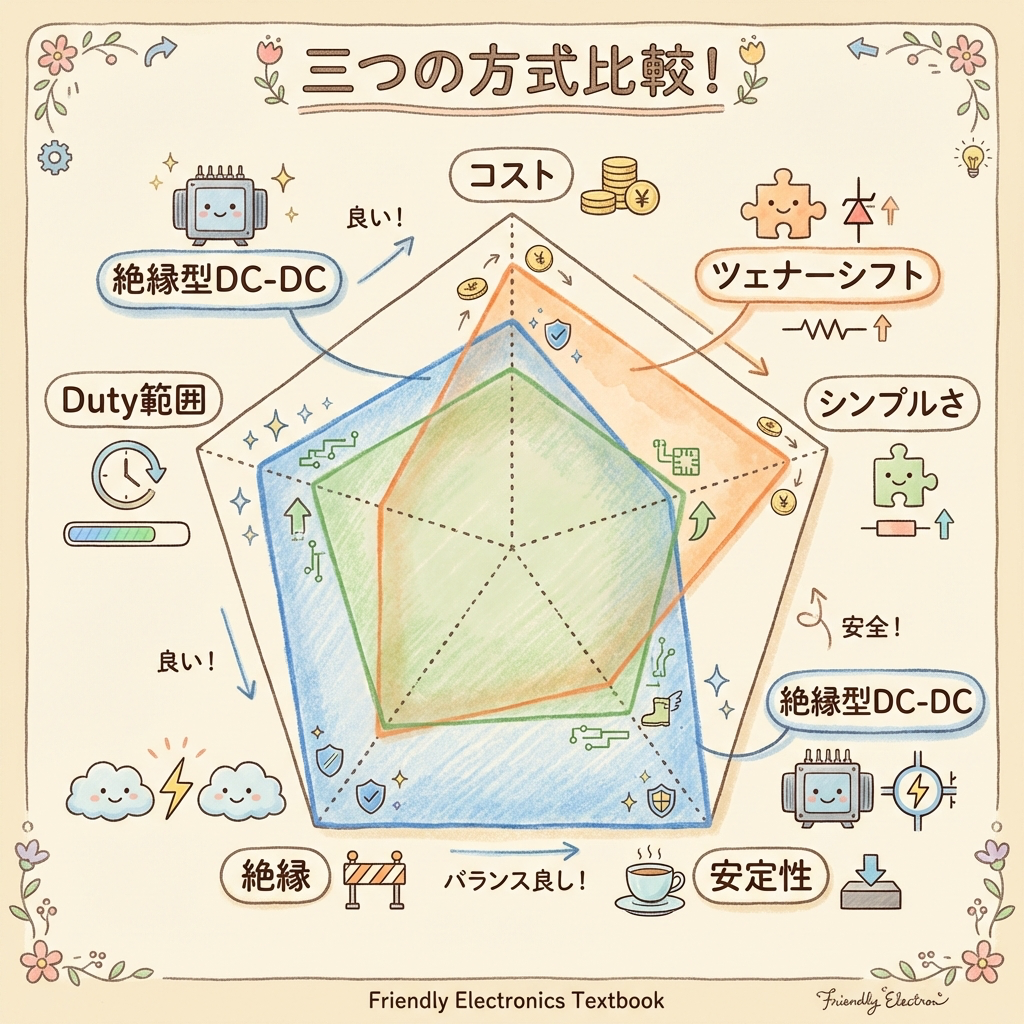

負電圧を作る3方式の比較
まとめ:「0Vで十分」は高電圧環境では危険な思い込み
要点①
IGBTが使われる高電圧環境では、対向アームのスイッチングによるdV/dtが数kV/μs〜数十kV/μsに達する
要点②
このdV/dtがミラー容量CGCを通じてゲートに電流を注入し、VGEを0Vから浮き上がらせる
要点③
浮き上がったVGEがVGE(th)を超えると誤点弧(寄生ターンオン)→ 上下アーム短絡 → 素子破壊
要点④
負電圧(-5V〜-8V)をかけることで、ノイズが乗ってもVGE(th)に届かない安全マージンを確保する
要点⑤
負電圧の生成方法は3つ。迷ったら①絶縁型DC-DCが最も確実

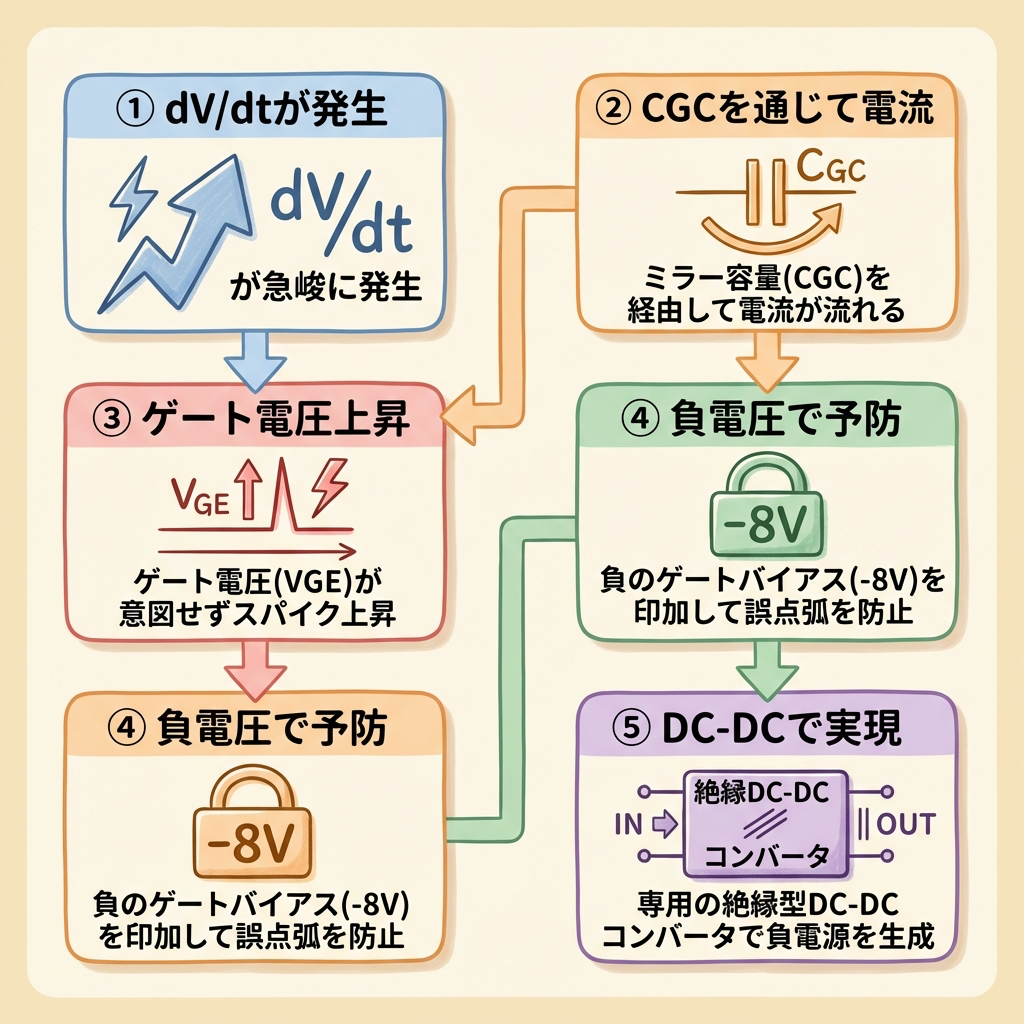

誤点弧のしくみと負電圧による対策
