「5Vの電源電圧の上に、ちょっとだけ乗ってる小さな揺れを見たい」
こんな測定、現場でよくありますよね。でも、画面いっぱいに表示されるのは 5Vの大きな線だけ。
小さな揺れ（リプル）は、5Vに埋もれて全然見えません。
そんなとき、オシロの 「AC」 というボタンを押すと…
なんと、5Vが消えて、小さな揺れだけがドンと拡大表示されるのです。
この魔法のような機能「入力結合（AC/DC/GND）」の使い分けを、
初心者向けに完全解説します。

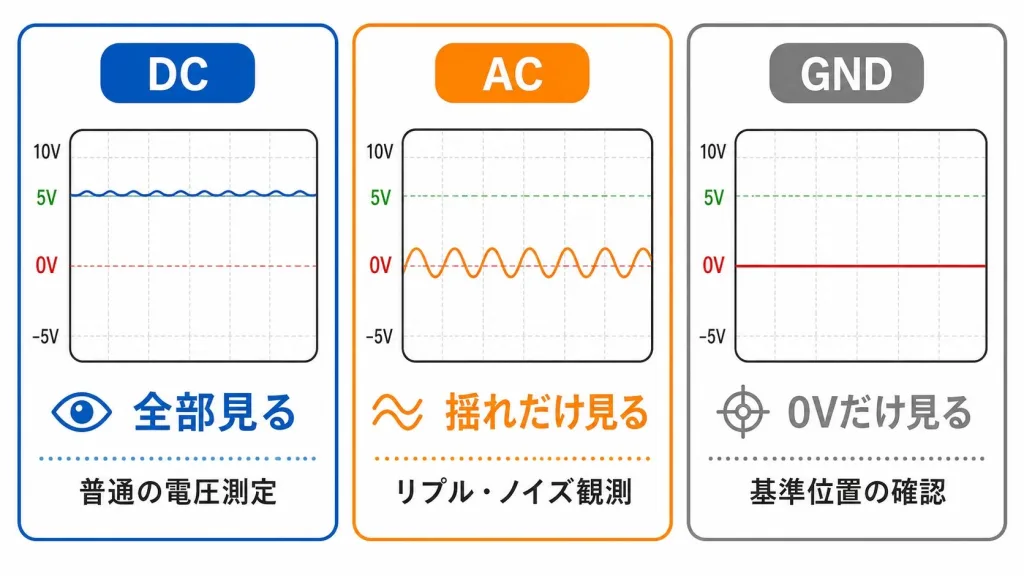

結論：3つのボタンの役割を一枚で覚える
| ボタン | 何が見える？ | こんな時に使う |
|---|---|---|
| DC | 信号の全部（電圧の値そのまま） | 普通に電圧を測りたいとき |
| AC | 信号の「揺れている部分」だけ | 電源のリプル・小さなノイズを見たいとき |
| GND | 何も見えない（0Vの基準線だけ） | 「0Vの位置」を確認したいとき |
一言でまとめると
DC＝全部見る／AC＝揺れだけ見る／GND＝0Vを確認する。

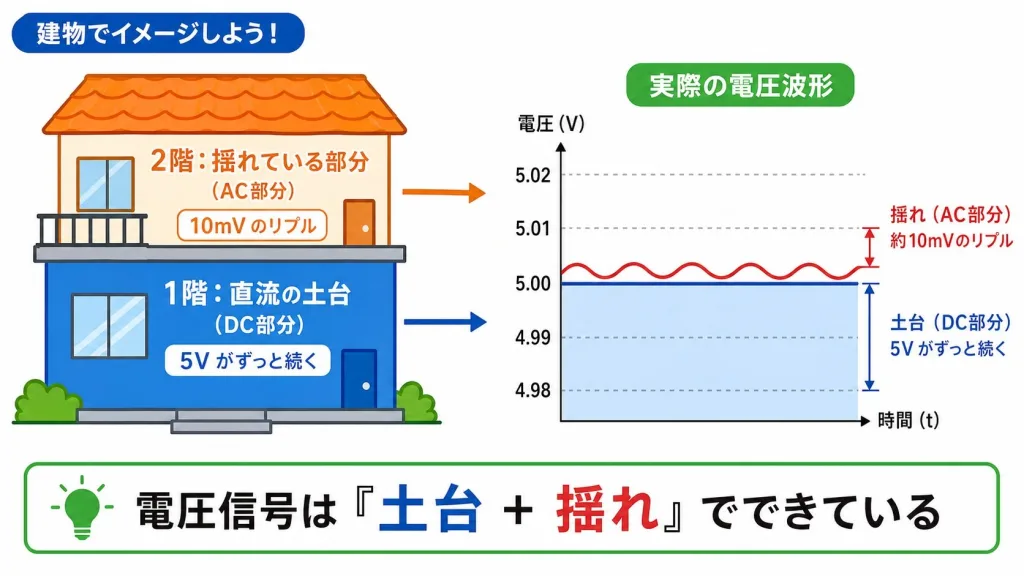

そもそも、電圧の信号は「2階建て」になっている
入力結合を理解する一番の近道は、「電圧の信号は2つの部分でできている」と知ることです。
1階：直流の土台（DC部分）
例：5Vの電源電圧 → ずっと5Vを保っている、動かない大きな部分
2階：揺れている部分（AC部分）
例：5Vの上に乗った10mVのリプル → チラチラ揺れている小さな部分
普通に電圧を測ると、この2つが 合体した形 で見えます。だから、5Vの大きな部分の上にちょこんと乗った10mVの揺れは、ほとんど見えません。
ここで活躍するのが 「AC結合」 です。1階の土台部分をカットして、2階の揺れだけを取り出して表示できるのです。
そもそも、電圧の信号は「2階建て」になっている
入力結合を理解する一番の近道は、「電圧の信号は2つの部分でできている」と知ることです。
1階：直流の土台（DC部分）
例：5Vの電源電圧 → ずっと5Vを保っている、動かない大きな部分
2階：揺れている部分（AC部分）
例：5Vの上に乗った10mVのリプル → チラチラ揺れている小さな部分
普通に電圧を測ると、この2つが 合体した形 で見えます。だから、5Vの大きな部分の上にちょこんと乗った10mVの揺れは、ほとんど見えません。
ここで活躍するのが 「AC結合」 です。1階の土台部分をカットして、2階の揺れだけを取り出して表示できるのです。
DC結合｜「ありのまま全部見せる」が基本
DC結合は、信号を 何も加工せずにそのまま表示 するモードです。普段はこれを使います。
何が見える？
電池をDC結合で測ったら「1.5V」と画面に出ます。電源回路の出力をDC結合で測ったら「5.0V」と画面に出ます。
当たり前のように思えますが、実はこれがDC結合の役目です。何も加工せず、電圧の値をそのまま見せてくれる。これがDC結合。
○ DC結合を使う場面
・電源電圧が何Vか確認したい
・信号がきちんと0Vに戻っているか確認したい
・四角い波（方形波）の高さを正確に測りたい
→ 迷ったらDC結合。これが基本です。
AC結合｜「揺れている部分だけ」抜き出す魔法
AC結合を選ぶと、大きな直流部分（土台）が画面から消えて、小さな揺れだけが残ります。

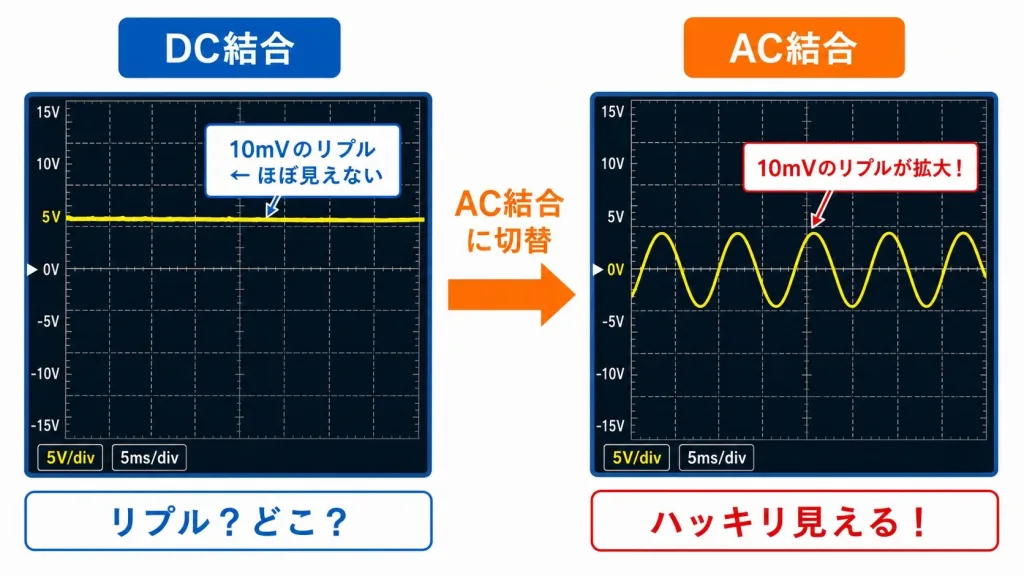

具体例で見てみる
たとえば「5Vの電源電圧の上に、10mVのリプル（揺れ）が乗っている」信号を測るとしましょう。
DC結合で見たとき
→ 画面の真ん中あたりに5Vの線がドーン。
→ 10mVの揺れは、線の太さに紛れて ほぼ見えない。
→ 「リプル？どこ？」となる。
AC結合に切り替えると…
→ 5Vの線がスッと0Vの位置に下がる。
→ 残った10mVの揺れだけが、画面いっぱいに大きく拡大表示される！
→ リプルの形がハッキリ見える。
まさに「微妙な揺れを観察する顕微鏡」
大きな部分を消すことで、小さな部分を限界まで拡大できる。これがAC結合の威力です。
注意：AC結合は「ずっと変わらない部分」を消す
AC結合は便利ですが、「ずっと一定の電圧」を消してしまう性質があるので、こんな時には使ってはいけません。
- 「電源は本当に5V出ているか？」を確かめたい時 → DC結合じゃないと数値が分からない
- 「信号は0Vに戻っているか？」を確認したい時 → 基準位置が分からなくなる

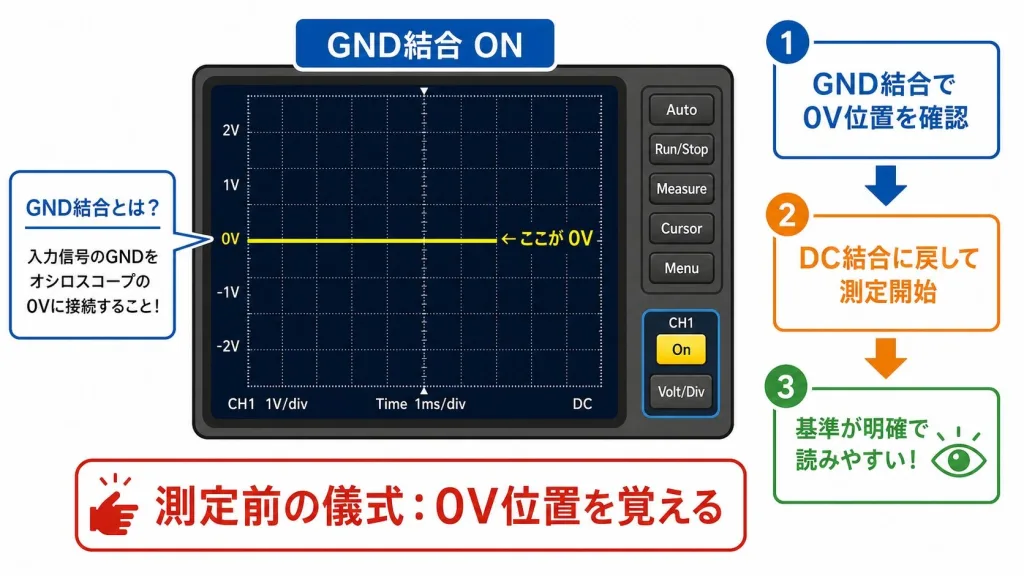

GND結合｜「0Vの位置」を画面で確認する
GND結合を選ぶと、画面に水平な直線が1本だけ表示されます。これが「0V」の位置です。
「え、それだけ？」と思うかもしれませんが、実はこの機能、測定の精度を上げるために結構大事です。
何が便利なのか
電圧を測る前に、「画面のどの位置が0Vなのか」を確認しておくと、波形が表示されたときに「ここを基準にして電圧を読めばいいんだな」と分かります。
使い方の流れ
① GND結合を選ぶ
② 画面に出る水平線（=0V）の位置を確認・調整する
③ DC結合に戻して、本来の測定を開始する
→ 「ここが0V」を覚えた状態で電圧を読めるので、ミスが減る
○ こんな場面で使う
・測定を始める前の「0V位置」の確認
・波形がどれくらい0Vからズレているか見たいとき
・複数チャンネルで0Vの位置を揃えたいとき
AC/DC結合と合わせて、波形を止めて見るための「トリガ」も使いこなしましょう： オシロのトリガ完全攻略｜エッジ・パルス幅・ラント・シリアル →

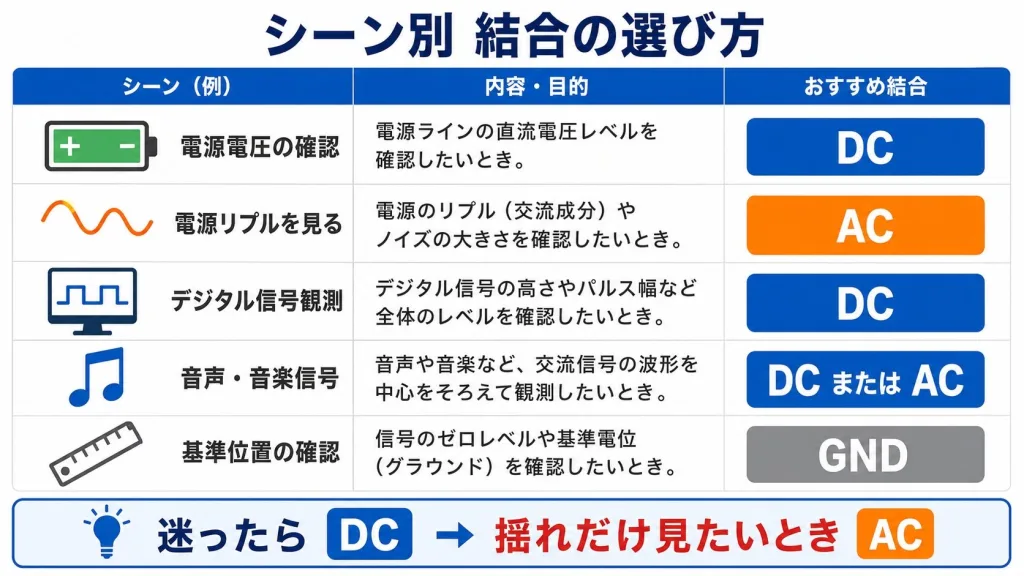

現場でよくある「どう使う？」シーン別ガイド
実際の現場でよく出てくる5つの場面で、どの結合を使えばいいか整理します。
| やりたいこと | 使う結合 | 理由 |
|---|---|---|
| 電源が5V出ているか確認 | DC | 電圧の値そのものを見たいから |
| 電源に乗ったリプル（10mV程度）を見たい | AC | 5Vを消して揺れだけ拡大したいから |
| デジタル信号（0V/3.3V）の波形を見る | DC | きちんと0Vに戻っているか確認したいから |
| 音声・音楽信号（プラスマイナスに揺れる） | DC または AC | どちらでもOK。中心位置を確認したいならDC |
| 測定開始前に基準位置を合わせる | GND | 0Vの位置を画面で確認するため |
迷ったときの鉄則
普段はDC結合のままでOK。
「大きな電圧の上に乗った小さなリプル」を見たいときだけ、AC結合に切り替える。
これで9割の現場をしのげます。

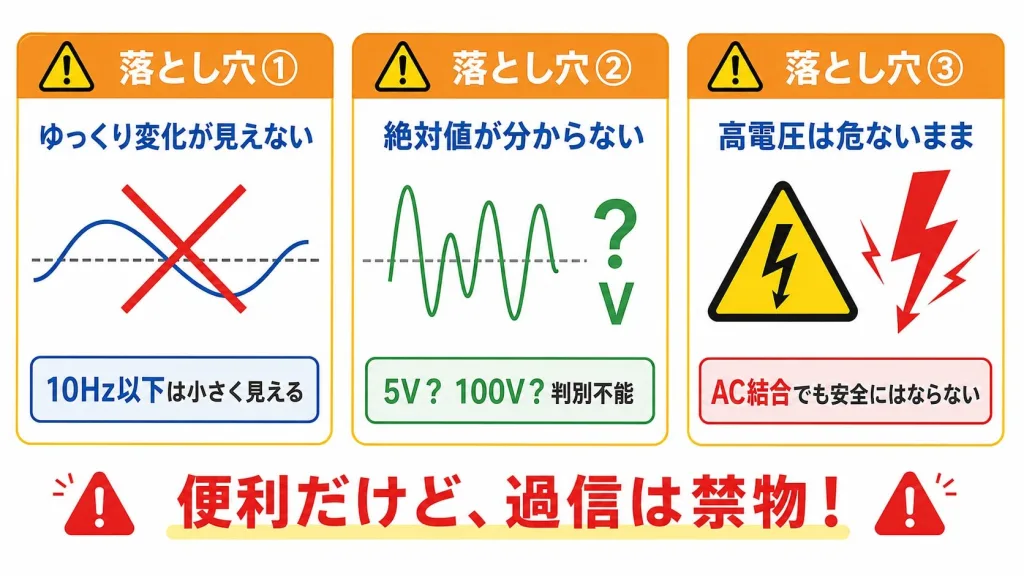

AC結合の落とし穴｜便利だけど注意も必要
AC結合は強力な機能ですが、知らずに使うと 波形を間違って読んでしまう ことがあります。
落とし穴①：ゆっくりした変化が見えなくなる
AC結合は「ずっと一定の部分」を消す機能ですが、「ゆっくり変化する部分」も消してしまいます。
例えば、10Hz以下のゆっくりした揺れは、AC結合だと 画面上で小さくなって見える ことがあります。「リプルが少ない！」と勘違いしないように注意してください。
落とし穴②：信号の絶対値は分からなくなる
AC結合では 「土台部分の電圧」が分からなくなります。
画面に「振幅10mVの波」が見えても、それが「5V電源の上の揺れ」なのか「100Vの上の揺れ」なのか、AC結合だけでは判別不能。絶対値が必要なときは、必ずDC結合で確認しましょう。
落とし穴③：高電圧入力時の安全
AC結合だからといって、高電圧をかけても安全になるわけではありません。AC/DCの切り替えは画面の表示方法を変えるだけで、オシロに入る実際の電圧は同じです。
重要
100Vの電源にAC結合で繋いでも、内部には100Vがかかっています。
オシロやプローブの最大入力電圧を必ず守りましょう。
よくある質問
Q1. AC結合とDC結合、どっちを使えばいいか分からないときは？
迷ったらDC結合でOK。信号の全体像が分かります。それから「小さな揺れだけを拡大して見たい」と思ったら、AC結合に切り替える。この順番が安全です。
Q2. AC結合にしたら波形が画面の真ん中に来てしまった。なぜ？
それが正常な動作です。AC結合は 「波形の平均位置を0Vにする」 ような働きをします。だから、5Vだった信号が0Vの位置に下がって表示されるのです。
Q3. AC結合ってどうやって直流を消しているの？
オシロの内部に小さなコンデンサが入っていて、直流を通さず、揺れている部分だけを通す仕組みになっています。電子の世界では 「コンデンサは直流を通さない」 という性質を利用しているのです。
Q4. GND結合は不要だと感じるのですが…
現代のオシロは画面上に「0V位置マーカー」が出るので、確かに使う頻度は減っています。ただ、精密な測定をするときや複数チャンネルの基準位置を揃えたいときには、いまでも便利です。「あって困らない機能」と覚えておけばOK。

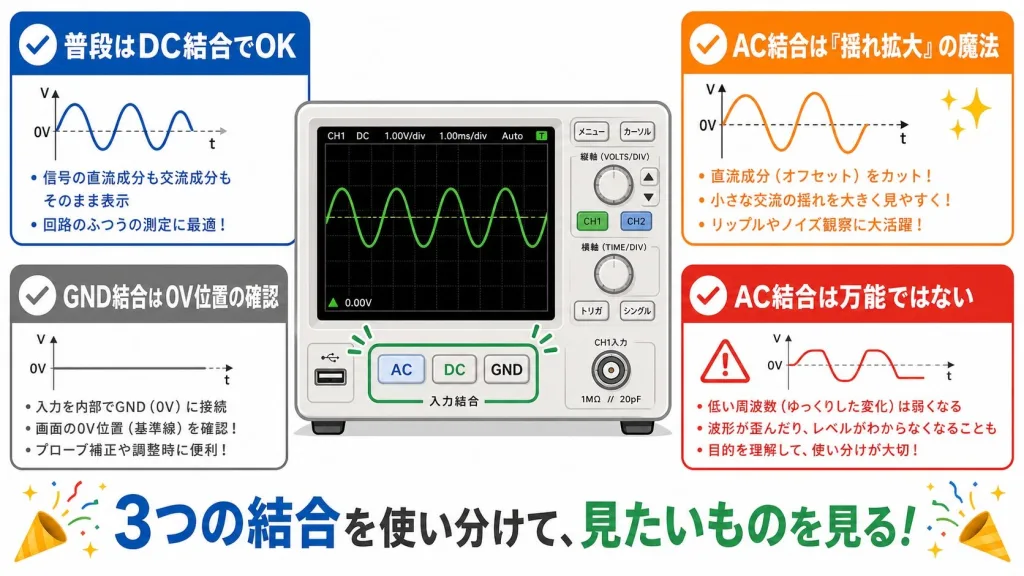

まとめ
○ 電圧の信号は「直流の土台（DC部分）」と「揺れている部分（AC部分）」の2階建て
○ DC結合：信号を全部そのまま表示（普段はこれ）
○ AC結合：土台を消して、揺れだけを拡大表示（リプル観測の必殺技）
○ GND結合：0Vの位置を確認するためのもの
○ 迷ったらDC結合 → 揺れだけ見たいときAC結合に切り替え
○ AC結合は「ゆっくりした変化」も消えるので過信は禁物
入力結合は、たった3つのボタンですが、使いこなせば測定の幅が劇的に広がります。「電源リプルが見えない！」と困ったときは、まずAC結合を思い出してください。次の記事では、正しい波形を撮るための基本中の基本「プローブの1点接地」を解説します。
