GNDパターンの引き方|1点アースとは?パワーGNDと信号GNDの分け方・スター接続を図解

GNDパターンの正しい引き方。パワーGNDと信号GNDの分離・1点アース・スター接続の全手順

※本記事にはプロモーション(広告)が含まれています。

グランド(GND)の記事(全4本)
  1. GNDとは
  2. FG・SG・LG・PGNDの違い
  3. GNDパターンの引き方(この記事)
  4. ベタGND
こんな悩みはありませんか?
  • 「GNDは全部繋げばいいんでしょ?」と思っていたら、ノイズが出た…
  • パワーGNDと信号GNDの「分離」って、どこで分けるの?
  • 1点アース、スター接続…言葉は知ってるけど、具体的にどうやるの?
  • ベタGNDを分割したら、かえってノイズが増えた…なぜ?
○ この記事でわかること
  • GNDが「ただの0V」ではない理由を「川の流れ」で直感理解
  • パワーGNDと信号GNDを分離すべき理由と具体的な方法
  • 1点アース・スター接続の正しいやり方
  • ベタGNDの分割とGNDスリットの危険性
  • 実際の設計で使えるチェックリスト

「GNDなんて、全部繋げば0Vでしょ?」

この考え方が、ノイズ問題の元凶になることがよくあります。

実は、GND(グランド)は単なる「0Vの基準点」ではありません。
「電流の帰り道」であり、その引き方次第でノイズが激増することも、激減することもあるのです。

この記事では、GNDパターン設計の核心を「川の流れ」のイメージで徹底的にわかりやすく解説します。

結論|まず30秒でわかる答え

GNDパターンは「電流の帰り道」として設計します。大電流が流れるパワーGNDと、信号の基準になる信号GNDは分けて配線し、たった1点でつなぎます(1点アース)。配線は中心から放射状に引くスター接続にし、数珠つなぎ(デイジーチェーン)は避けます。信号線がGNDのスリットをまたぐとループ面積が大きくなり、ノイズの原因になります。

GNDの本当の役割|「0V」ではなく「電流の帰り道」

回路図と現実の違い

回路図では、GNDは「▽」マークで表され、すべて同じ電位(0V)として扱われます。
しかし、現実の基板では話が違います。

回路図の世界
▽ ▽ ▽
すべてのGNDは同じ0V
どこに繋いでも同じ
現実の基板
GNDパターンには抵抗とインダクタンスがある
電流が流れると電位差が発生する!

GNDに電流が流れると電位差が生まれる

GNDパターンも「導体」です。導体には必ず抵抗(R)とインダクタンス(L)があります。

ここに電流が流れると、オームの法則により電圧降下が発生します。

GNDパターンの電圧降下
V = I × R + L × dI/dt
電流が流れると、GNDの電位が場所によって変わる!

つまり、GNDは「0V」ではなく、「電流の帰り道」として電位が変動しているのです。

これが問題を引き起こす
パワー回路の大電流がGNDに流れると、GND電位が「揺れる」。
この揺れが信号回路に伝わると、誤動作やノイズの原因になる。
用語の早見表|GND・1点アース・スター接続とは
言葉意味
GND(グランド・グラウンド)回路の電圧の基準(0V)にする線。同時に、電流が電源へ戻る帰り道でもある
アース(接地)機器の金属の外箱などを大地(地面)につなぐこと。基板のGNDが必ずアースにつながっているとは限らない
1点アース(一点接地)分けた複数のGNDを、決めた1か所だけでつなぐ方法
スター接続(スター接地)中心の1点から各回路へGNDを放射状に配線する方法。三相の「スター結線(Y結線)」とは別の話
ベタGND(グランドプレーン)基板の層の一面を銅でうめてGNDにしたもの
GNDスリットベタGNDの切れ目・すき間

GNDそのものの考え方はGNDとは?0Vの線ではなく電流の帰り道、アース(FG)とのちがいはFG・SG・LG・PGNDの違いで図解しています。

GND の配線にも抵抗があり、電流×抵抗ぶんの電圧降下が生まれます。電圧降下の計算は次の記事で確かめられます。

電圧降下とは?原因と計算式・許容値をやさしく図解|計算ツール付き
あわせて読みたい
電圧降下とは?原因と計算式・許容値をやさしく図解|計算ツール付き

電圧降下の原因と計算式を、計算ツールで確かめられる

「川の流れ」でイメージするGND設計

GNDを「川」に例えてみる

GNDの設計を理解するために、「川の流れ」に例えてみましょう。

電気の世界 川の例え
GNDパターン 川(水の帰り道)
パワー回路の電流 工場排水(汚い水)
信号回路の電流 飲料水(きれいな水)
IC(マイコン等) 魚(きれいな水が必要)

悪い設計:汚い水ときれいな水を混ぜる

× 悪い設計:すべてのGNDを「一本の川」で共有
工場
(パワー回路)
→ →
魚が死ぬ
(IC誤動作)
工場排水(パワー回路のノイズ電流)が川に流れる
↓
同じ川で生活する魚(IC)が汚染される
↓
魚が病気になる = IC が誤動作する

良い設計:川を分けて、最後に合流

○ 良い設計:川を分けて、最後の1点で合流
工場
↓
排水用の川
(パワーGND)
↘
合流点
↗
魚が住む池
↓
きれいな川
(信号GND)
工場排水は専用の川(パワーGND)に流す
魚が住む池は別の川(信号GND)で管理
↓
最後の1点でだけ合流させる = 汚染が広がらない!
設計の鉄則
「分けて、1点で繋ぐ」

これがGND設計の最も重要な原則です。

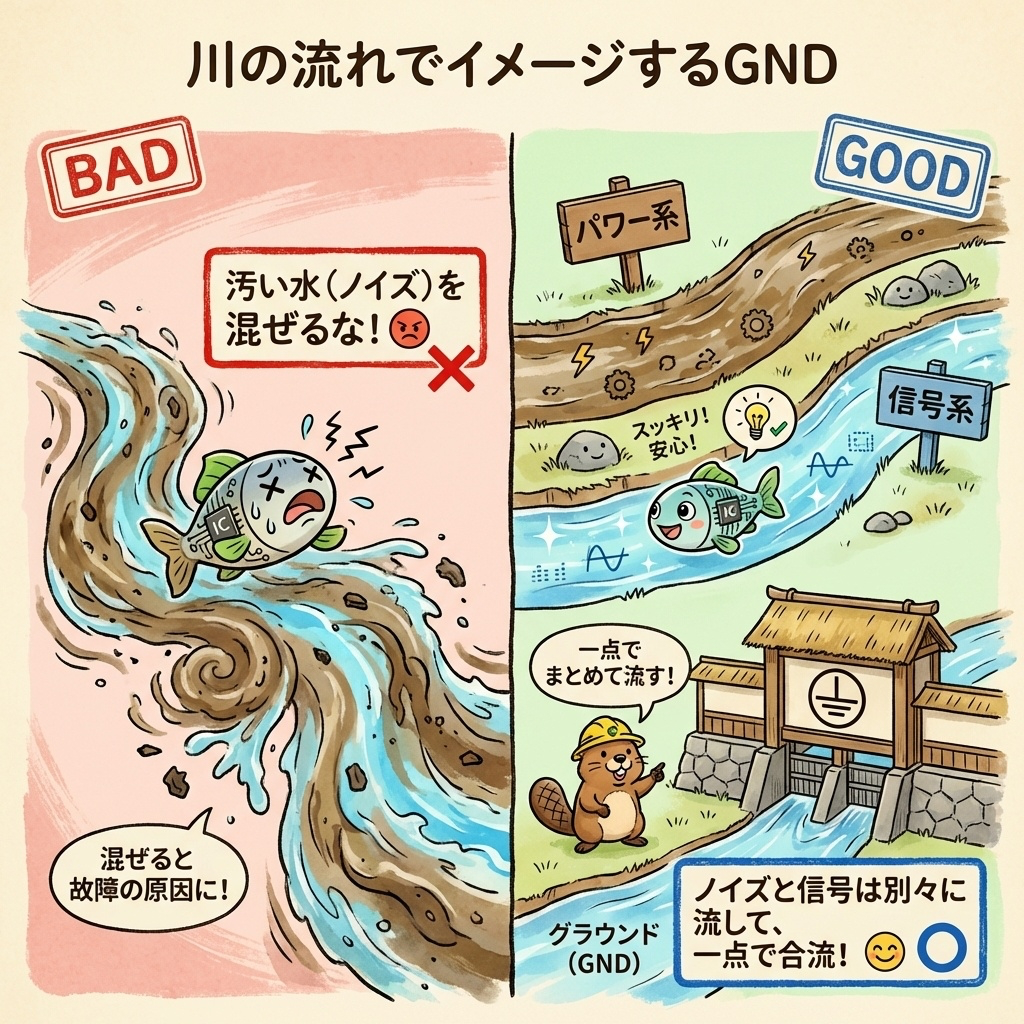

GNDの分け方を川の流れにたとえた図。パワー系と信号系を混ぜるのはBAD、別々に流して一点で合流するのがGOOD
GNDの分け方を川の流れにたとえると:別々に流して一点で合流
おすすめの本

パワーエレクトロニクスの基本から順に学び直したいときに向いています。パワーエレクトロニクスの基本を、つまずいている人向けにやさしく解説した入門書です(オーム社)。

パワーGNDと信号GNDの分離|なぜ分けるのか?

パワー回路と信号回路の違い

まず、パワー回路と信号回路の電流の性質の違いを理解しましょう。

パワー回路 信号回路
電流の大きさ 大きい(数A〜数十A) 小さい(mA〜μA)
電流の変化 急激(高dI/dt) 緩やか
ノイズ 発生源(加害者) 影響を受ける(被害者)
例 MOSFET、モータードライバ マイコン、オペアンプ、ADC

GNDを共有すると何が起こるか?

パワーGNDと信号GNDを「同じパターン」で共有すると、以下の問題が発生します。

GND共有による問題
問題①:GND電位の変動
パワー回路に大電流が流れる → GNDパターンに電圧降下が発生
→ 信号回路の「基準電位」が揺れる → ADCの読み取り誤差、マイコン誤動作
問題②:ノイズ電流の混入
スイッチングノイズがGNDを伝わって信号回路に侵入
→ 通信エラー、クロック乱れ、リセット誤発生
問題③:グランドバウンス
急激な電流変化(dI/dt)によりGND電位が「跳ねる」
→ ICの内部ロジックが一瞬だけ誤った電位を認識 → 誤動作

図:GNDを共有した瞬間、信号GNDの電位は「0V」ではなくなる

GND共有(信号GNDにパワー電流が流れる) GND分離+1点アース

長さ20mmのGNDパターン(R=10mΩ、L=20nH)を、10Aのパワー回路と信号回路で共有した場合の計算です。定常的に流れる分の電圧降下 I×R は 10A×10mΩ=0.1V。これだけでも12bit ADC(Vref 3.3V、1LSB=0.8mV)なら約124LSBもの読み取り誤差になります。さらに深刻なのがスイッチングの瞬間で、10Aが200nsで立ち上がると dI/dt=5×10⁷A/s、L×dI/dt=20nH×5×10⁷=1.0V。合計で 1.1V の跳ね上がりです。マイコンがLレベルと判定する境界(0.8V)を軽々と超えるので、ICは一瞬だけ「0Vではない0V」を基準にしてしまう——これがグランドバウンスです。緑の線は、GNDを分離して1点アースにした場合。パワー電流が通らないので、信号GNDはほぼ0Vのまま動きません。GNDは0Vではなく、電流が流れれば揺れる導体だと実感できるはずです。

分離すべきGNDの種類

回路の規模や用途によりますが、一般的に以下のGNDを分離することを検討します。

GNDの種類 対象回路 特徴
パワーGND
(PGND)
MOSFET、IGBTモータードライバ、電源回路 大電流、高ノイズ
デジタルGND
(DGND)
マイコン、ロジックIC、通信IC 中電流、クロックノイズ
アナログGND
(AGND)
オペアンプ、ADC/DAC、センサー 微小電流、ノイズに敏感
ポイント
「ノイズの加害者」と「被害者」を分けるのが基本的な考え方。
パワー回路は「加害者」、信号回路は「被害者」です。
1点アースの原理の図。パワーGND・アナログGND・デジタルGNDを1点で合流させる
1点アース:パワー・アナログ・デジタルのGNDを1点で合流

1点アース(シングルポイントグラウンド)|合流は「1点だけ」

1点アースとは?

1点アースとは、分離したGNDを「たった1点」でのみ接続する方法です。

川の例えで言えば、「排水用の川」と「きれいな川」を、最後の1カ所でだけ合流させるイメージです。

1点アースのイメージ
パワーGND
↘
1点
↙
信号GND
↓
システムGND(基準点)

なぜ「1点」でなければならないのか?

もし複数点で接続すると、GND間に「ループ」が形成されます。

× 複数点で接続(NG)
パワーGND ══╦══════╦══ 信号GND
                 ║           ║
                 ╚══════╝
↑ GNDループが形成 ↑
ループにノイズ電流が流れる
→ アンテナとして電磁波を放射
→ EMI問題が発生
○ 1点で接続(OK)
パワーGND ────┐
                      ├── 基準点
信号GND ──────┘
↑ ループなし ↑
電流の経路が明確
→ ループがないのでアンテナにならない
→ EMI問題を回避

1点アースの接続ポイントはどこにする?

1点アースの「1点」をどこに設定するかは、非常に重要です。

接続ポイントの選び方

原則:「電源の入口」に近い場所

具体的には:
・電源コネクタの直近
・入力コンデンサ(バルクコンデンサ)の直近
・電源ICのGNDピンの直近
注意
1点アースは低周波(〜数百kHz)で有効な手法です。
高周波(MHz以上)では、配線のインダクタンスが無視できなくなり、
ベタGND(グランドプレーン)の方が効果的な場合があります。

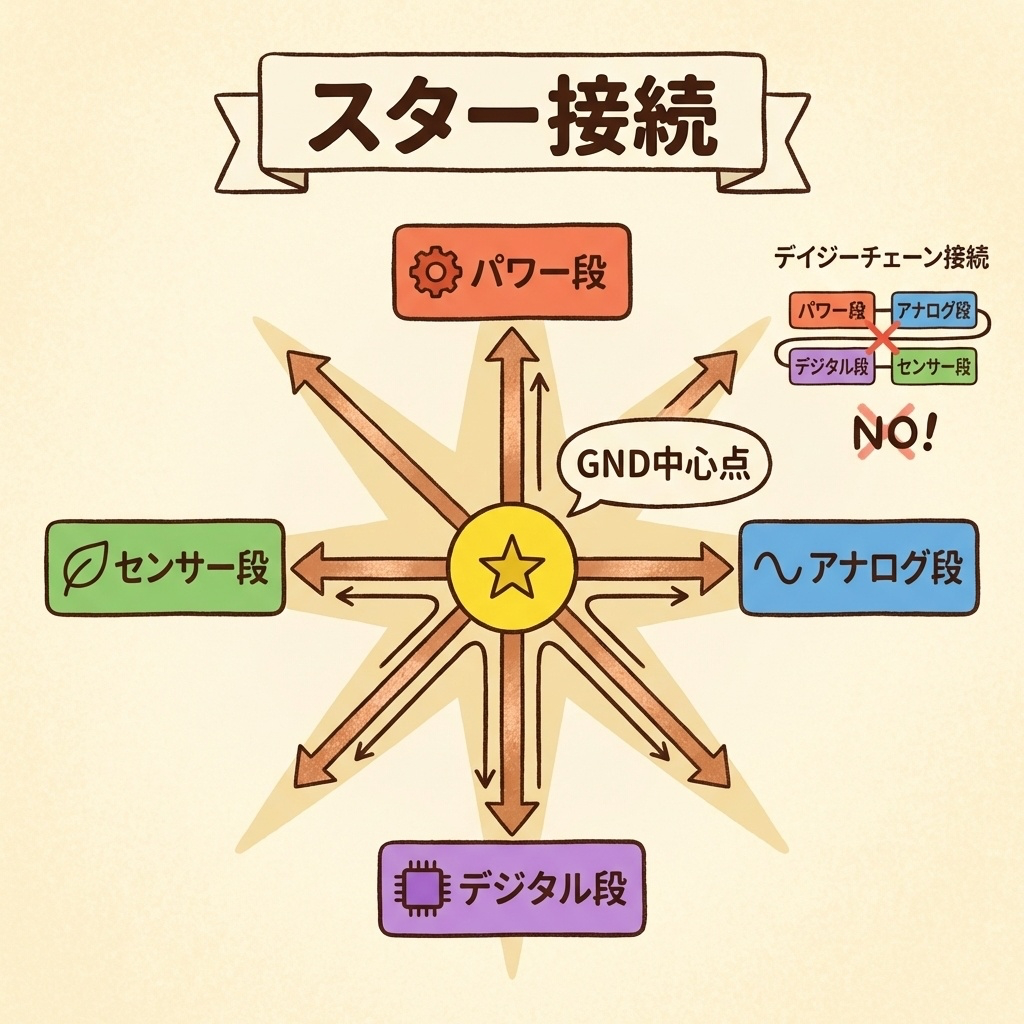

GNDのスター接続の図。パワー段・アナログ段・デジタル段・センサー段をGND中心点へ放射状につなぐ。デイジーチェーン接続はNG
スター接続:各段のGNDを中心点へ放射状に。数珠つなぎはNG
おすすめの本

パワーエレクトロニクスの全体を、図でつかみたいときに向いています。パワーエレクトロニクスを、カラーの図解で解説した本です。

「電流は最短経路を通る」は嘘?|高周波電流の帰路とループ面積の真実をGNDプレーンで理解する
あわせて読みたい
「電流は最短経路を通る」は嘘?|高周波電流の帰路とループ面積の真実をGNDプレーンで理解する

高周波電流は行きの配線の真下を通って戻る

スター接続|中心から放射状に伸ばす

スター接続とは?

スター接続は、1点アースを発展させた方法です。
中心の1点から、各GNDへ「放射状」に配線を伸ばすことで、GND間の干渉を防ぎます。

スター接続のイメージ
GND
基準点
パワー段
アナログ段
デジタル段
センサー段
中心から各段へ独立した配線を放射状に伸ばす
各GND配線は共有部分がない

スター接続 vs デイジーチェーン接続

GNDの接続方法には「スター接続」と「デイジーチェーン接続」があります。
デイジーチェーンはNGです。

× デイジーチェーン(NG)
パワー
→
デジタル
→
アナログ
→
GND
問題点:
・パワーの電流がデジタル・アナログのGNDを通過
・上流のノイズが下流に伝わる
・GNDが「共通インピーダンス」になる
○ スター接続(OK)
パワー
デジタル
↘ ↙
GND
↗ ↖
アナログ
センサー
メリット:
・各段のGNDは独立
・上流のノイズが下流に伝わらない
・共通インピーダンスがない
覚え方
「数珠つなぎはダメ、放射状にする」

デイジーチェーン(数珠つなぎ)は楽だけど、ノイズ的には最悪。
手間がかかっても、スター接続を心がけましょう。
ベタGNDの分割の図。パワーセクションと信号セクションに分け、接続ポイントでつなぐ。スリットをまたぐ配線に注意
ベタGNDの分割:パワーと信号を分け接続ポイントでつなぐ

ベタGNDの分割|「分けても繋がる」の罠

ベタGND(グランドプレーン)とは?

ベタGNDとは、基板の一面(または内層)をGNDで「ベタ塗り」したものです。
高周波回路では、最もリターンパスのインピーダンスが低くなるため、非常に効果的です。

ベタGNDのメリット
・リターンパスのインピーダンスが最小
・電流は「行き」の真下を最短距離で帰れる
・シールド効果がある
・熱伝導にも貢献

ベタGNDを「分割」するケース

パワー回路と信号回路を分離するために、ベタGNDを分割することがあります。
ただし、この分割には重大な注意点があります。

ベタGND分割のイメージ
パワー
GND
信号
GND
分割線(スリット)で領域を分け、1点(ブリッジ)で接続

分割する際の重要ルール

ルール 説明
①必ず接続点を設ける 分割しても、1点で必ず接続する。完全に分離してはいけない。
②接続点は電源入口付近 電源コネクタやバルクコンデンサの近くで接続。
③信号線は分割線をまたがない 最重要!信号線が分割線をまたぐと、リターンパスが途切れる。
④分割は最小限に 不必要に分割すると、かえって問題が増える。
よくある失敗
「GNDを分離したから安心」と思って、接続点を設けるのを忘れるケース。
完全に分離してしまうと、GND間の電位差が不定になり、かえってノイズが増えることがあります。

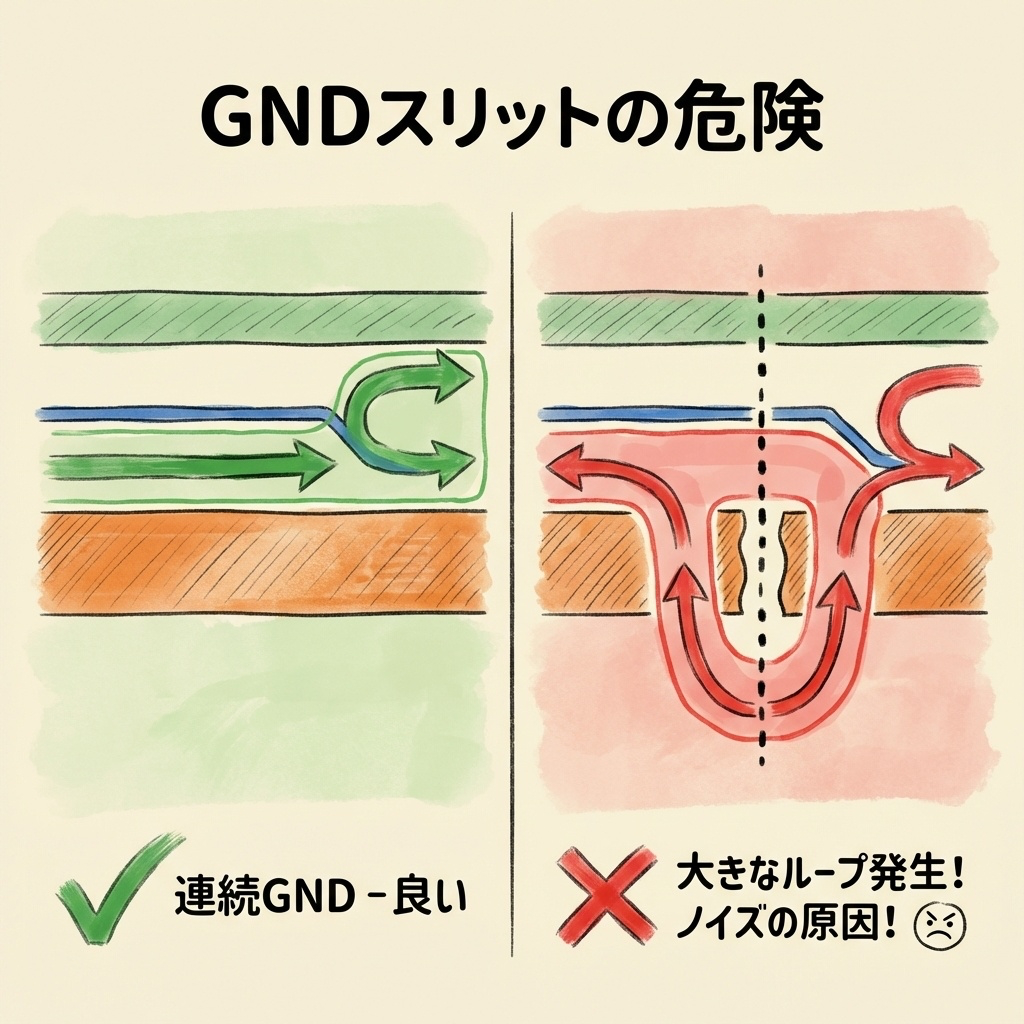

GNDプレーンがつながっていれば帰りの電流は信号線の真下を戻るが、信号線がスリットをまたぐと帰りの電流がスリットの端まで回り道してループが大きくなることを上から見た図
GNDスリットをまたぐと帰り電流が迂回してループができる

分割の前提になる「ベタGND」そのものの考え方は、次の記事で図解しています。

【完全図解】「ベタGND」とは?|なぜ基板のあちこちが銅で塗りつぶされているのか
あわせて読みたい
【完全図解】「ベタGND」とは?|なぜ基板のあちこちが銅で塗りつぶされているのか

なぜ基板のあちこちが銅で塗りつぶされているのか

GNDスリットの危険|「またぐな!」が絶対ルール

GNDスリットとは?

GNDスリットとは、ベタGND上の「隙間」や「切り込み」のことです。
GND分割のためにわざと入れる場合もありますが、部品配置やビアの影響で意図せず発生することもあります。

信号線がGNDスリットをまたぐと何が起こるか?

これがGND設計で最も危険なNGです。

○ 正常:GNDが連続
    信号線 →→→→→→→→→
════════════════════════
         ベタGND
════════════════════════
    リターン ←←←←←←←←←
(信号線の真下を最短で帰る)
リターン電流は信号線の真下を流れる
→ ループ面積が最小
→ ノイズ発生なし ○
× 危険:スリットをまたぐ
    信号線 →→→→→→→→→
═══════    ═══════════
   GND   スリット   GND
═══════    ═══════════
リターン ←←←↓     ↑←←←←
               └──→──┘
(スリットを迂回して大回り!)
リターン電流はスリットを迂回する
→ ループ面積が巨大化
→ ノイズ爆増 ×
スリットをまたぐと起こること
EMI増大
大きなループが
アンテナになる
インダクタンス増大
V = L × dI/dt で
ノイズ電圧発生
信号品質劣化
インピーダンス不整合
反射・リンギング

スリットを避ける設計のコツ

対策 説明
①信号配線を先に決める GND分割の前に、重要な信号線のルートを決め、スリットと交差しないように設計。
②やむを得ずまたぐ場合 スリット部分にブリッジ(小さなGND接続)を設けて、リターンパスを確保。
③DRC(デザインルールチェック) CADのルールチェック機能で、GND上を通過しない配線を検出。
④ビアの配置に注意 大量のビアがGNDプレーンに意図しないスリットを作ることがある。
設計の格言
「スリットをまたぐくらいなら、GNDを分割しない方がマシ」

中途半端な分割は、分割しないより悪い結果を招くことがあります。

よくある質問

Q. GNDとアースの違いは?

A. GNDは回路の電圧の基準と電流の帰り道、アースは機器を大地につなぐことです。回路のGNDをアースにつなぐ機器も、つながない機器もあります。

Q. 1点アースとは?

A. 分けたGND(パワーGND・アナロググラウンド・デジタルGNDなど)を、電源の入口近くの1か所だけでつなぐ方法です。GNDどうしのループを作らず、大きな電流の電圧降下が信号の基準に乗らないようにします。

Q. 1点アースとベタGNDはどちらがよい?

A. 低い周波数で大電流が流れる部分は、分けて1点でつなぐ考え方が効きます。高い周波数の信号は、真下のベタGNDを帰り道にするほうがループが小さくなります。実際の基板では両方を組み合わせます。

Q. スター接続とスター結線は同じ?

A. 別のものです。この記事のスター接続はGNDの配線のしかた、スター結線(Y結線)は三相の電源や負荷のつなぎ方です(スター結線とデルタ結線の違い)。

実践チェックリスト|GND設計の確認ポイント

GND分離のチェック

✓ チェック項目 重要度
☐ パワーGNDと信号GNDは分離されているか? ★★★
☐ 分離したGNDは1点で接続されているか? ★★★
☐ 接続点は電源入口付近に設定されているか? ★★☆
☐ GND配線はスター接続になっているか?(デイジーチェーンになっていないか?) ★★☆

ベタGND・スリットのチェック

✓ チェック項目 重要度
☐ 信号線がGNDスリットをまたいでいないか? ★★★
☐ 高速信号線の直下にベタGNDが確保されているか? ★★★
☐ ビアの密集が意図しないスリットを作っていないか? ★★☆
☐ やむを得ずスリットをまたぐ場合、ブリッジを設けたか? ★★☆

まとめ|GNDは「分けて、1点で繋ぐ」

この記事では、GNDパターン設計の核心を「川の流れ」のイメージで解説しました。

この記事のまとめ
  • GNDは「0V」ではなく「電流の帰り道」として電位が変動する
  • パワーGNDと信号GNDは分離する(加害者と被害者を分ける)
  • 1点アース:分離したGNDは「たった1点」で接続
  • スター接続:中心から放射状に配線(デイジーチェーンはNG)
  • ベタGND分割:必ず接続点を設ける、完全分離はNG
  • GNDスリット:信号線がまたぐと致命的(ループ面積爆増)
設計の心構え
GND設計は「繋げば終わり」ではありません。
「電流がどこを流れて帰るか」を常に意識して、ノイズ電流と信号電流が混ざらない設計を心がけましょう。
次に読むなら、この1本

GND の引き方とあわせて効くのが、電流ループの面積を小さくする部品配置と配線です。

ノイズを減らすパターン設計|電流ループ面積を小さくする部品配置と配線の手順
次のステップ
ノイズを減らすパターン設計|電流ループ面積を小さくする部品配置と配線の手順

ループ面積を小さくする部品配置と配線の手順
