オシロのGNDは電源と繋がっている！知らずに使うと基板が燃える話

※本記事にはプロモーション（広告）が含まれています。

測定・計測の技術＞ 第2章オシロスコープの基礎

第2章 - 第7回 / 全8回シリーズ全体： 14 / 69記事

進捗 20%

よくある事故：オシロで基板を焼いてしまう

たとえば、AC100Vを扱う基板の測定中。
プローブのワニ口クリップを「測りやすそうな金属部分」に挟んだ瞬間——

「バチッ！」 という大きな音と火花。
基板から白煙、焦げ臭い匂い。

人にケガがなくても、高価な評価基板が一瞬で使えなくなることがあります。
原因は、次のひと言に尽きます。

「オシロのワニ口は、コンセントのアースと繋がっている」

——この記事は、初心者が 絶対にこの失敗をしないため に書きました。
オシロを使うなら、これだけは知っておいてください。

結論：絶対に覚えてほしい3つのルール

これを破ると、基板が焼けます

① オシロのワニ口（GND）は、コンセントのアースと直結している
② だから、ワニ口は『回路のGND（0V）』にしか繋いではいけない
③ プラスマイナスを測りたい時は『差動プローブ』を使う

これだけです。たった3つ。でも、知らずに使うと 基板・部品・オシロ・最悪あなた自身 が危険にさらされます。

なぜそんなことになるのか、ひとつずつ解説していきます。

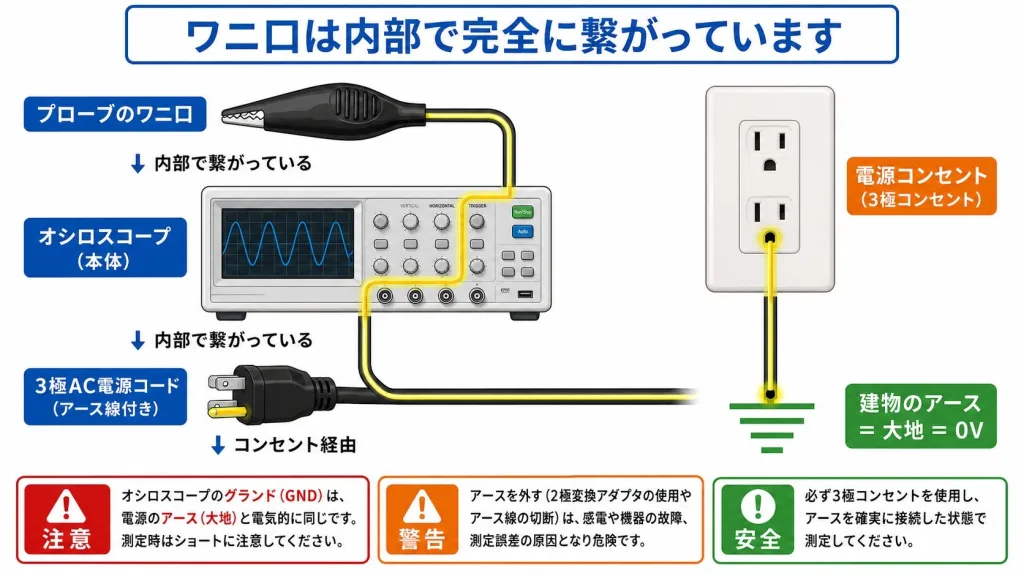

驚きの事実：オシロのワニ口は「コンセントのアース」と繋がっている

これ、知っていましたか？

プローブの先端から伸びている 黒いワニ口クリップ。あれはオシロの本体内部で——

ワニ口クリップ
　↓ つながっている
オシロ本体の金属シャーシ
　↓ つながっている
オシロの電源ケーブルのアース端子
　↓ つながっている
コンセントのアース（=建物のアース＝大地）

つまり、オシロのワニ口を回路のどこかに繋いだ瞬間、その場所が強制的に「コンセントのアース」と同じ電位（=0V）になります。

これが事故の原因です
ワニ口を間違った場所に繋ぐと、「そこの電圧を強引に0Vにしようとする」電流がドバッと流れ、配線・部品が焼損します。

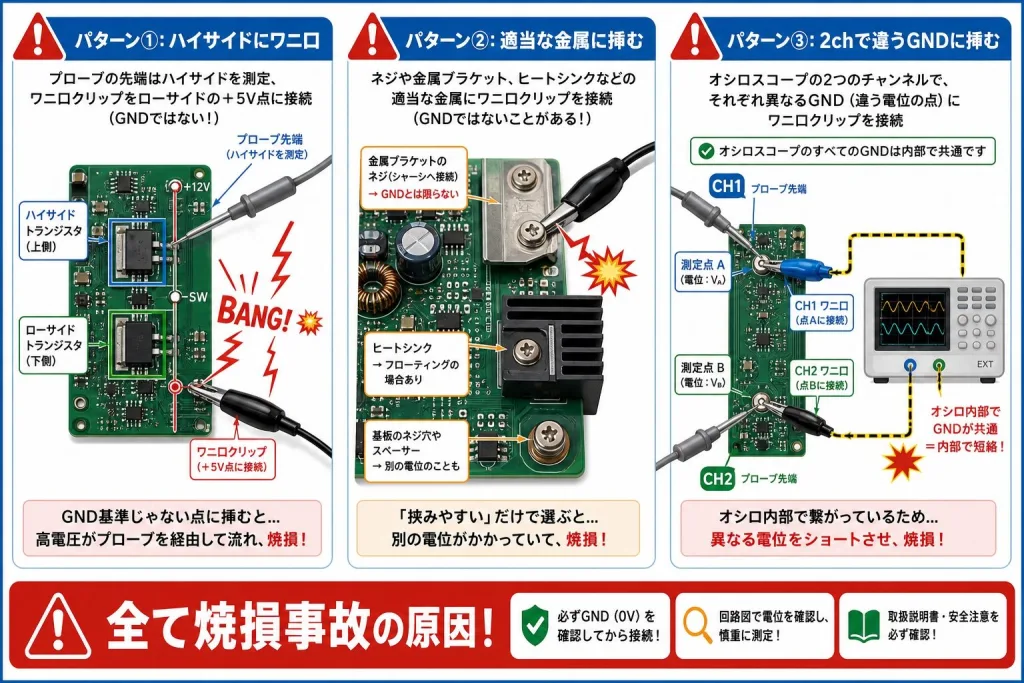

初心者が必ずやる事故パターン3つ

初心者がやりがちな失敗パターンです。「あ、これ自分やりそう…」 と思ったらビンゴです。

事故パターン①：「ハイサイドの電圧」を直接測ろうとする

電源回路で、こんな波形を見たくなる場面があります：

状況：100Vの電源回路で、上側のスイッチ部分（=100V側）の波形を見たい
やってしまうこと：プローブの先端を「100V側」に、ワニ口を「+5V側（下のスイッチ）」に繋ぐ
結果：バチッ！

なぜでしょうか？ワニ口は内部でコンセントのアース（=0V）と繋がっているのを思い出してください。

あなたは「ワニ口を+5Vに繋いだ」つもりでも、オシロから見たら 「+5Vを強引に0Vにしようとする」 状態になります。回路には予想外の電流がドバーッと流れ、配線が焼けます。

事故パターン②：「測りやすい金属」にワニ口を挟む

これも超あるある。「ワニ口を挟む場所がないな…あ、この金属の固定ネジに挟もう」とやってしまうパターン。

そのネジが 0V（GND）ではない 場合、即アウトです。たとえそのネジがどこにも繋がっていないように見えても、回路の中で別の電位に繋がっていれば事故になります。

注意
「ここに挟めそうだから」ではなく、「ここが回路の0VであるとAテスタで確認したから」挟む。これが鉄則です。

事故パターン③：「2チャンネル使うときに別々のGND」に繋ぐ

オシロには複数のチャンネルがあります。CH1とCH2を同時に使うとき、それぞれにワニ口が付いています。

ここで初心者がやりがちなのが、CH1のワニ口を回路のA点に、CH2のワニ口を回路のB点に 繋いでしまうこと。

実は、CH1のワニ口とCH2のワニ口は、オシロの内部で繋がっています（両方ともコンセントのアースに繋がっているから）。

つまり、CH1のワニ口（A点）とCH2のワニ口（B点）を別々に繋ぐと、「A点とB点をオシロ内部で短絡（ショート）」したのと同じになります。AとBの電位が違ったら…焼けます。

初心者が必ずやる事故パターン3つ

初心者がやりがちな失敗パターンです。「あ、これ自分やりそう…」 と思ったらビンゴです。

事故パターン①：「ハイサイドの電圧」を直接測ろうとする

電源回路で、こんな波形を見たくなる場面があります：

なぜでしょうか？ワニ口は内部でコンセントのアース（=0V）と繋がっているのを思い出してください。

事故パターン②：「測りやすい金属」にワニ口を挟む

これも超あるある。「ワニ口を挟む場所がないな…あ、この金属の固定ネジに挟もう」とやってしまうパターン。

注意
「ここに挟めそうだから」ではなく、「ここが回路の0VであるとAテスタで確認したから」挟む。これが鉄則です。

事故パターン③：「2チャンネル使うときに別々のGND」に繋ぐ

オシロには複数のチャンネルがあります。CH1とCH2を同時に使うとき、それぞれにワニ口が付いています。

ここで初心者がやりがちなのが、CH1のワニ口を回路のA点に、CH2のワニ口を回路のB点に 繋いでしまうこと。

実は、CH1のワニ口とCH2のワニ口は、オシロの内部で繋がっています（両方ともコンセントのアースに繋がっているから）。

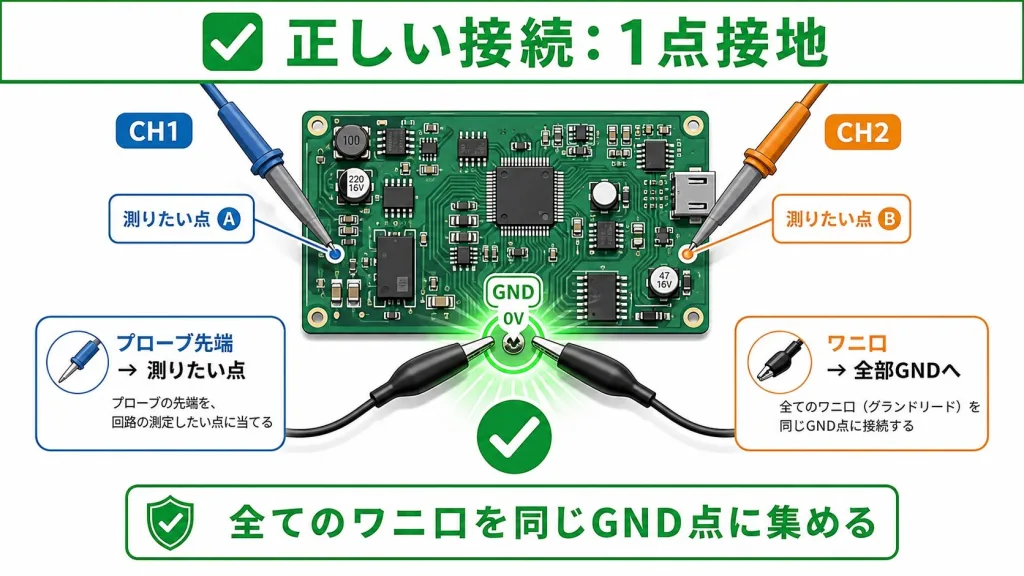

これが正解：「1点接地の原則」

じゃあ、どうすれば安全に測定できるのか。答えは 「1点接地の原則」 です。

○ オシロのワニ口は、必ず回路の「GND（0V）」に繋ぐ

そして、複数チャンネルを使う場合も、すべてのワニ口を同じGND点 に繋ぐ。これだけ。

なぜ「1点」なのか？

複数のワニ口を回路の 異なる場所 に繋ぐと、オシロ内部で繋がっているせいで 意図しない電流ループ ができてしまいます。

1点（同じGND点）にすべて繋げば、回路には何も悪さしません。これが「1点接地」の意味です。

測定前のチェックリスト
① 回路のGND（0V）はどこか、テスタで確認した？
② 全部のワニ口をそこに繋いだ？
③ プローブの先端で測りたい点に触っているか？
→ 全部YESになってから、電源を入れる！

「でも、ハイサイドの電圧を測りたい！」→ 差動プローブを使う

じゃあ、本当に「ハイサイドの電圧」や「2点間の電位差」を測りたい時はどうすればいいのか？

答えは 「差動プローブ」を使うです。

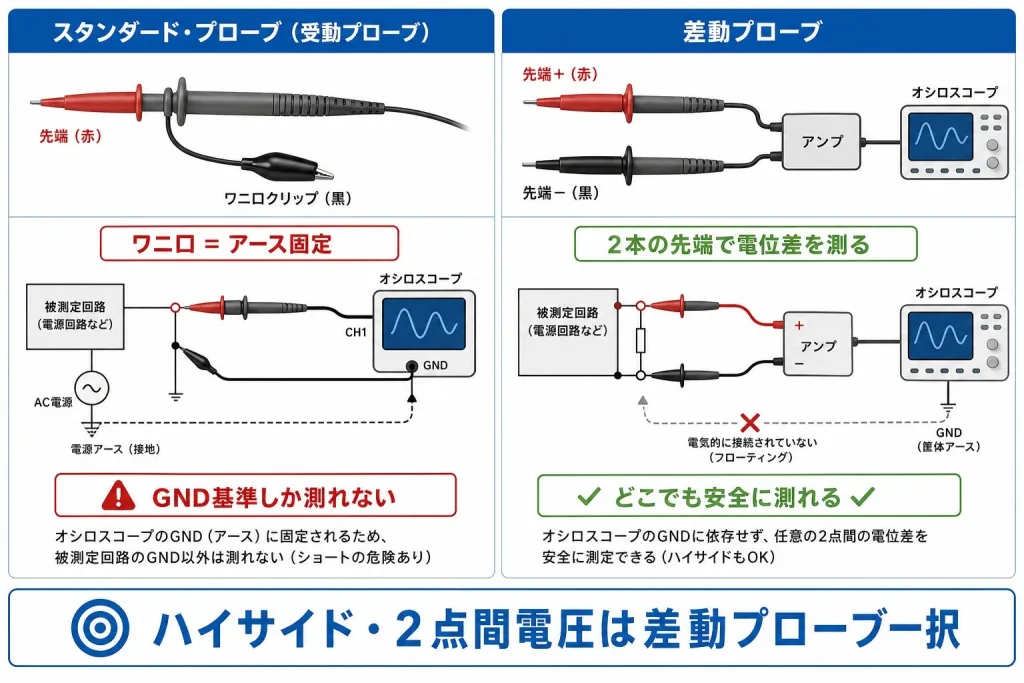

差動プローブとは？

普通のプローブと違って、2本の先端（プラス・マイナス）を持っていて、その2点間の電圧差だけを測る 専用のプローブです。

普通のプローブ：先端 vs ワニ口（=コンセントのアース）
差動プローブ：プラス先端 vs マイナス先端（オシロ本体から電気的に絶縁）

差動プローブは、オシロ本体とは 電気的に切り離されている ので、コンセントのアースの影響を受けません。だから、回路のどこでも安全にプラスマイナスを当てて測れる のです。

代表的な用途

ハイサイドMOSFETのゲート電圧（VGS）の測定
高電圧側のスイッチング波形の観測
商用電源（AC100V）の波形観測
インバータ回路など、GND基準ではない測定全般

○ 鉄則
「GND基準じゃない場所を測りたい」と思った瞬間に差動プローブを取りに行く。
普通のプローブで無理やり測ろうとしない。事故の元です。

関連記事
差動プローブの詳しい選び方や使い方はこちらで解説しています：差動プローブとは？GND共通の呪縛から解放する救世主 →

もう1つの解決策：絶縁トランスでオシロを浮かせる

差動プローブがない場合の、もう1つの解決策が 「絶縁トランス」 です。

これは、オシロを コンセントから電気的に切り離す 専用の変圧器。これを使うと、オシロのワニ口がアースに繋がっていない状態にできるので、回路のどこにでも繋げるようになります。

絶縁トランスの注意点
オシロをアースから浮かせるということは、オシロのシャーシ（金属の外側）に高電圧が乗る可能性がある ということ。
人体が触れると感電します。本物のプロでも事故を起こしている方法なので、初心者は 必ず差動プローブを使う ことを強くおすすめします。

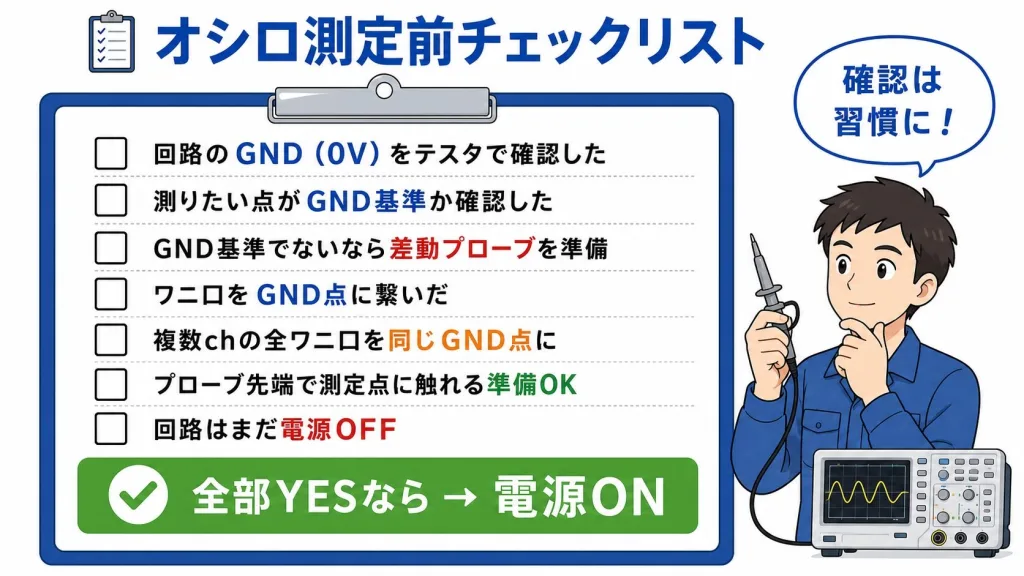

事故ゼロのための測定前チェックリスト

最後に、新人のうちに身につけたい 「測定前のチェックリスト」 を紹介します。これを習慣にすれば、ほぼ事故は防げます。

オシロ測定前チェックリスト

□ 回路のGND（0V）はどこか、テスタで確認した
□ 測りたい点が「GND基準」かどうか確認した
□ GND基準でない場合は、差動プローブを準備した
□ ワニ口を、確認したGND点に繋いだ
□ 複数チャンネルを使う場合、全ワニ口を同じGND点に繋いだ
□ プローブの先端で、測りたい点に触れる準備ができている
□ オシロの電源は入っているが、回路はまだ電源OFF
□ 周囲に火気・燃えやすいものはない
□ すべて確認したら、回路の電源をON

これだけは絶対にやってください
回路の電源を入れる前に、必ず接続を全部確認する。
通電中にワニ口の付け替えをすると、付け替えの瞬間に事故が起きます。

よくある質問

Q1. 電池で動く小型回路なら大丈夫ですよね？

電池の マイナス側 をGND（0V）として測る限り、安全です。ただし、電池の プラス側 をワニ口で挟むのはNG。電池の中身が突然ショートして、最悪電池が破裂します。「電池だから安全」と油断しないでください。

Q2. オシロのアース端子を抜けば、ワニ口は自由に挟めますか？

絶対にやめてください。電源コードのアース線を切ったり、3ピン→2ピン変換アダプタで強引にアースを切る人がいますが、これは 感電事故の元 です。オシロの金属シャーシに高電圧が乗ったら、触った瞬間に人体を電気が通ります。これで死亡事故も実際に起きています。

Q3. プローブ先端だけ当てて、ワニ口は繋がないとダメですか？

波形は 変な形でちょっとは見える ことがありますが、ノイズだらけで信用できません。「ワニ口は必ずGNDに繋ぐ」が原則です。挟まずに測るのは、応急処置レベルの方法と考えてください。

Q4. なぜオシロのワニ口はアースに繋がっているのですか？切り離せば便利なのに…

安全のためです。万が一オシロ内部で漏電が起きても、アース経由で電気が逃げて、人が感電しないようになっています。不便さは安全と引き換え。だから差動プローブのような専用ツールが存在するのです。

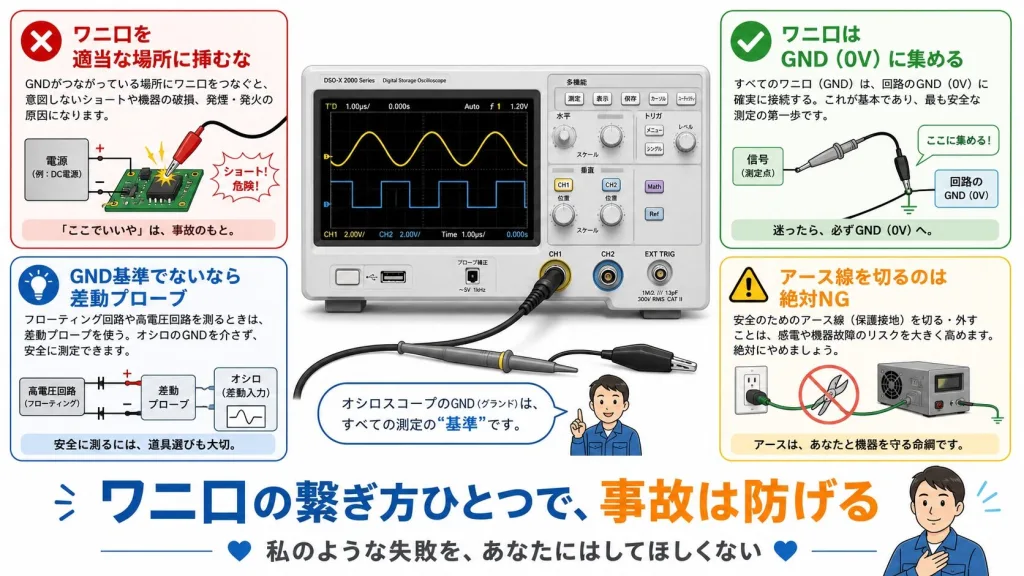

まとめ

○ オシロのワニ口は コンセントのアース（=0V）と直結 している
○ ワニ口を「0V以外」に繋ぐと 基板が焼ける、最悪人にも危険
○ 正解：全部のワニ口を回路のGND（0V）に集める（1点接地）
○ ハイサイドや2点間の電圧を測りたいときは 差動プローブを使う
○ オシロのアースを切るのは 絶対NG（感電事故の原因）
○ 電源を入れる前に、必ず チェックリスト で接続確認

オシロは便利な道具ですが、使い方を一つ間違えると基板も部品も、最悪あなた自身も危険です。「ワニ口はGNDに繋ぐ」「GND基準じゃないなら差動プローブ」——この2つだけは絶対に覚えてください。同じ失敗を誰にもしてほしくないからこそ書きました。
