電流プローブの種類｜CT・ホール・ロゴスキーの使い分け

そもそも電流プローブとは？「磁界」を使って測る

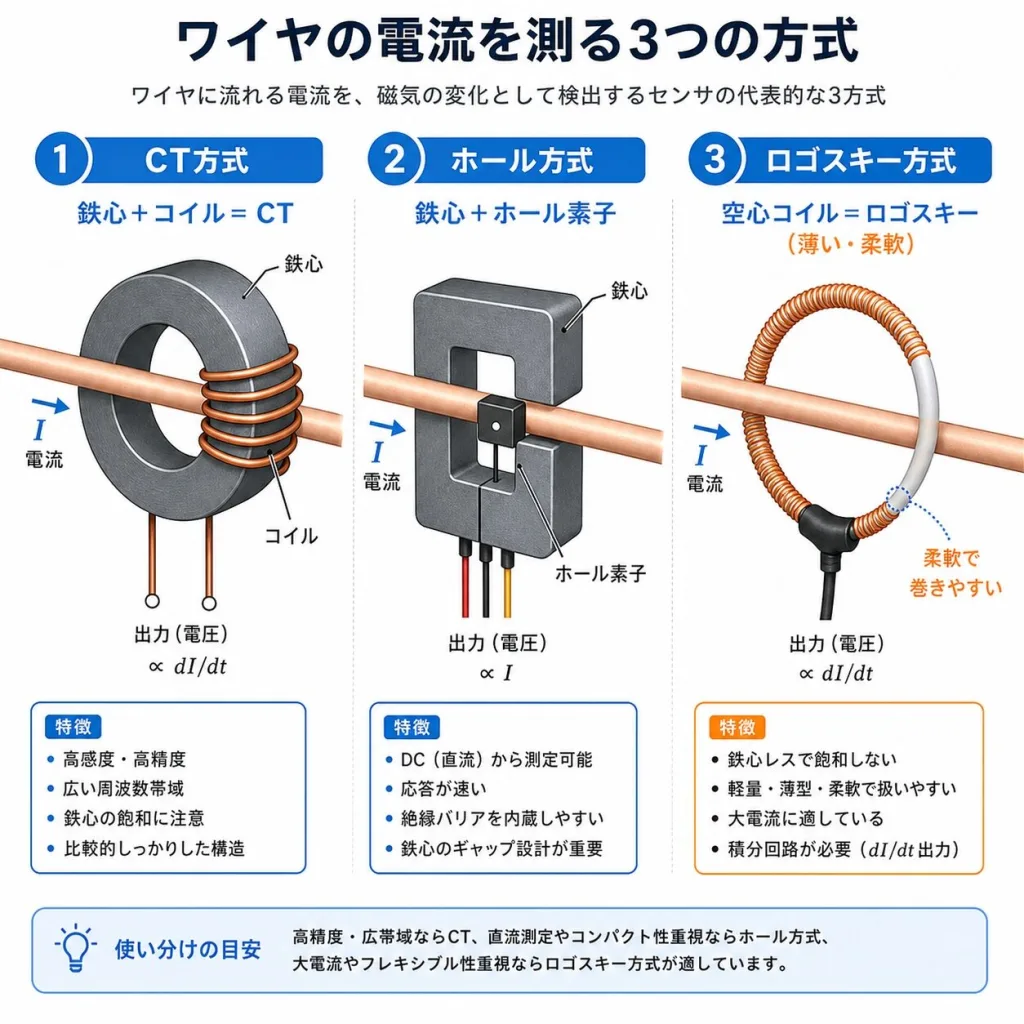

電流プローブとは、電線を切らずに、はさむだけで電流を測れるプローブです。電圧プローブのように回路に直接つなぐ必要がありません。

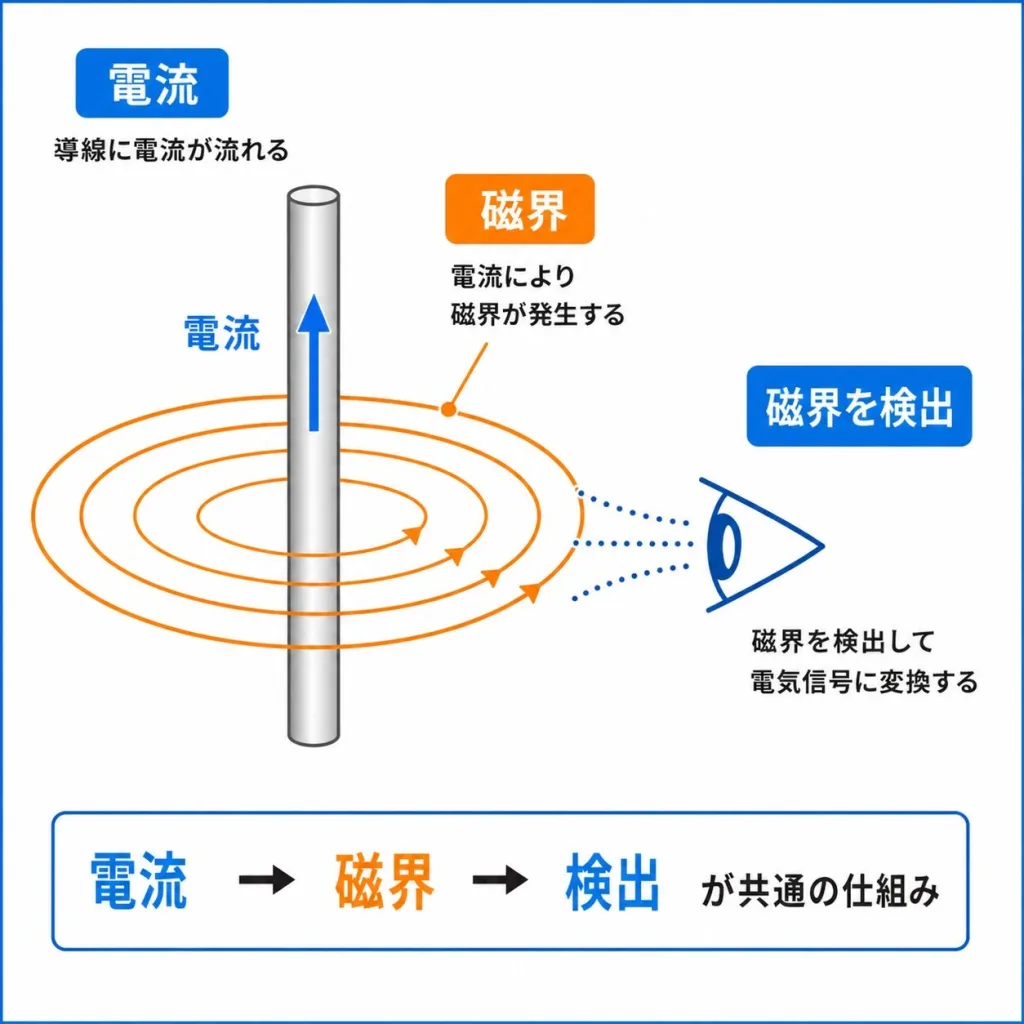

仕組みの土台は共通で、「電流が流れると、そのまわりに磁界（磁気）ができる」という性質を利用します。この磁界を検出することで、電線を切らずに電流の大きさを知るわけです。3つの方式は、この「磁界をどうやって検出するか」が違うだけです。

電流と磁界の関係そのものの基礎は 磁界Hと磁束密度Bの違いを完全理解 で解説しています。

①CT（巻線）方式｜交流専用・高精度の定番

CT（カレントトランス＝変流器）方式は、鉄心にコイルを巻いた「トランス」の仕組みで電流を測ります。電線に流れる交流電流が作る磁界の変化が、コイルに電圧を生み出し、それを読み取ります。

高精度で安定しているのが強みですが、原理上、交流（変化する電流）しか測れません。磁界が変化しないと（＝直流だと）コイルに電圧が生まれないからです。クランプメーターなどでもおなじみの、もっとも基本的な方式です。

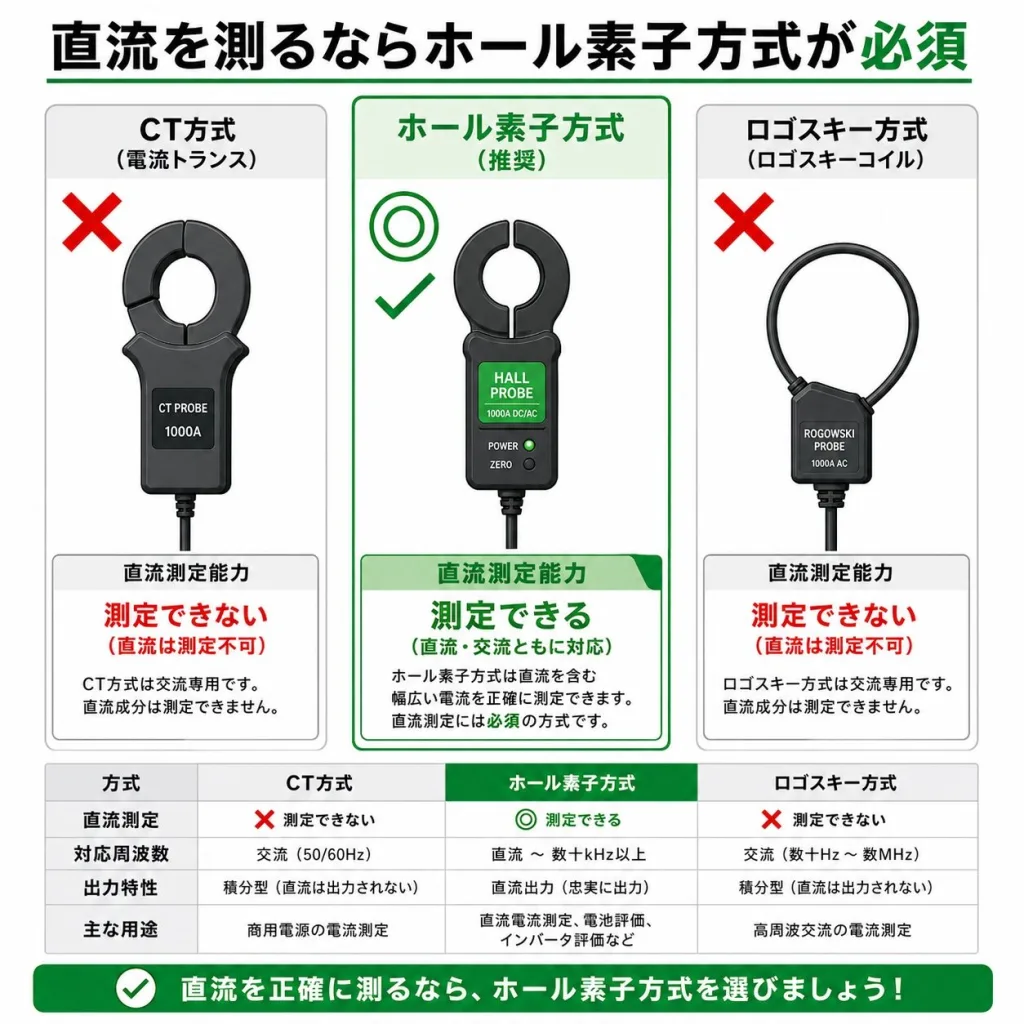

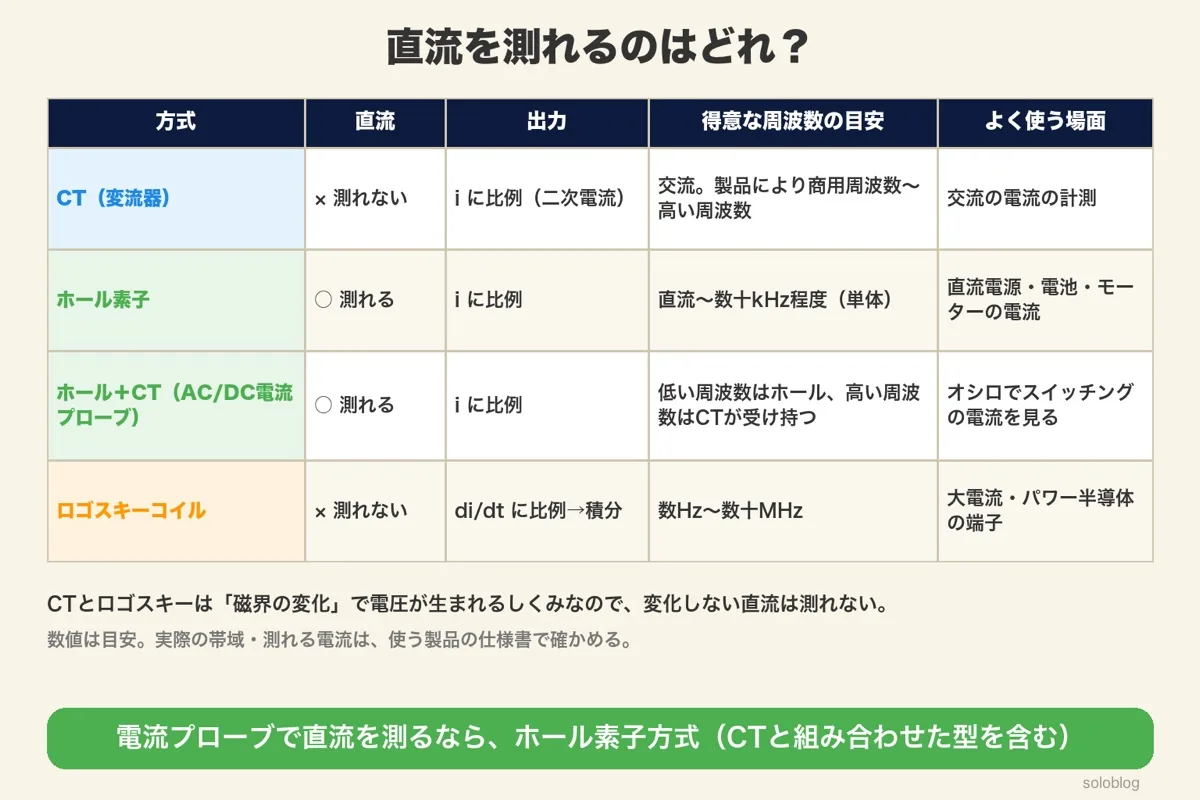

②ホール素子方式｜直流も交流も測れる主流

ホール素子方式は、「ホール素子」という磁界を直接感じ取るセンサーを使う方式です。磁界の「変化」ではなく「強さそのもの」を読み取れるため、直流（変化しない電流）も交流も両方測れます。これが最大の強みです。

オシロスコープ用の電流プローブは、多くがCT方式とホール素子方式を組み合わせたハイブリッド型です。低い周波数〜直流はホール素子、高い周波数はCTが担当することで、直流から高周波まで幅広くカバーします（出典：HIOKI「電流センサーの種類」）。

③ロゴスキーコイル方式｜薄く柔軟・大電流と高速に強い

ロゴスキーコイル方式は、鉄心のない「空芯（からしん）コイル」を電線に巻きつけて電流を測ります。鉄心がないので、コイルは細く・柔らかく・軽いのが特徴です。柔らかいベルトのように電線に巻きつけて使います。

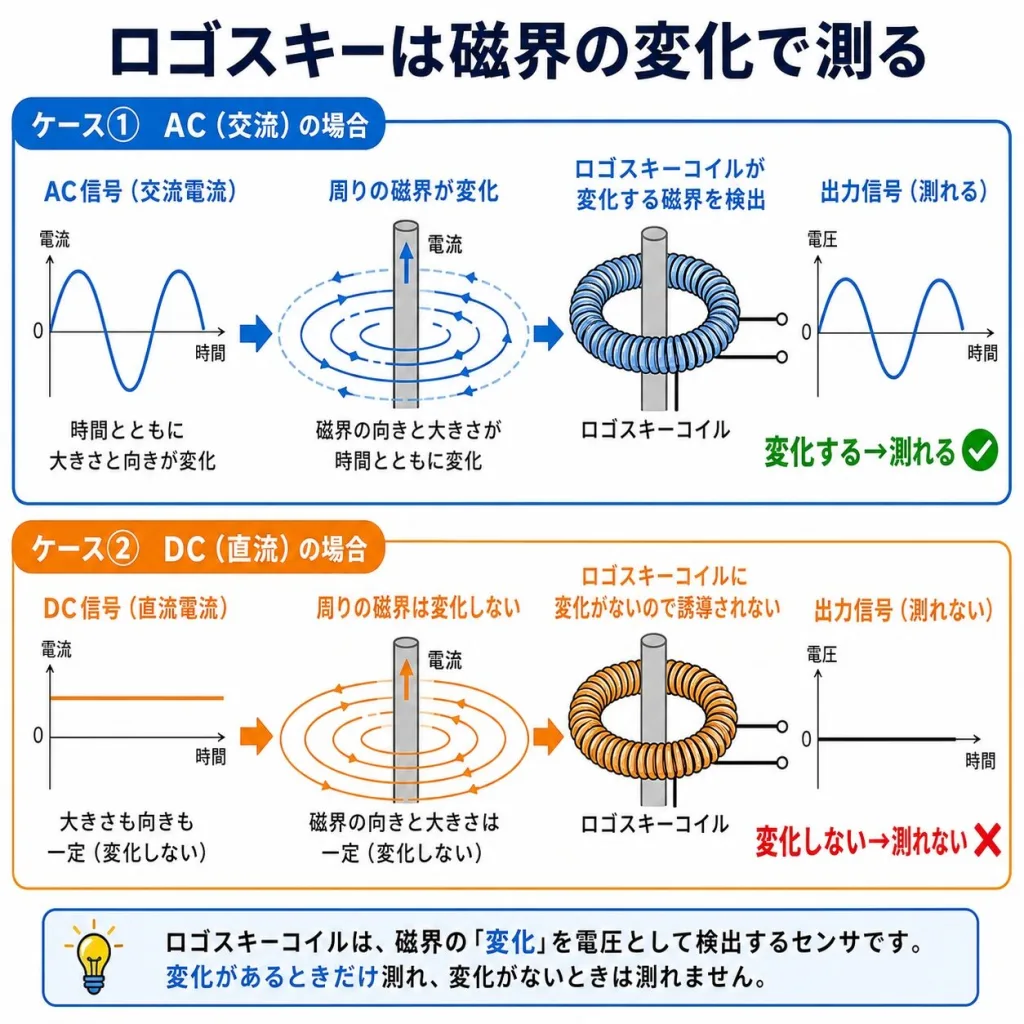

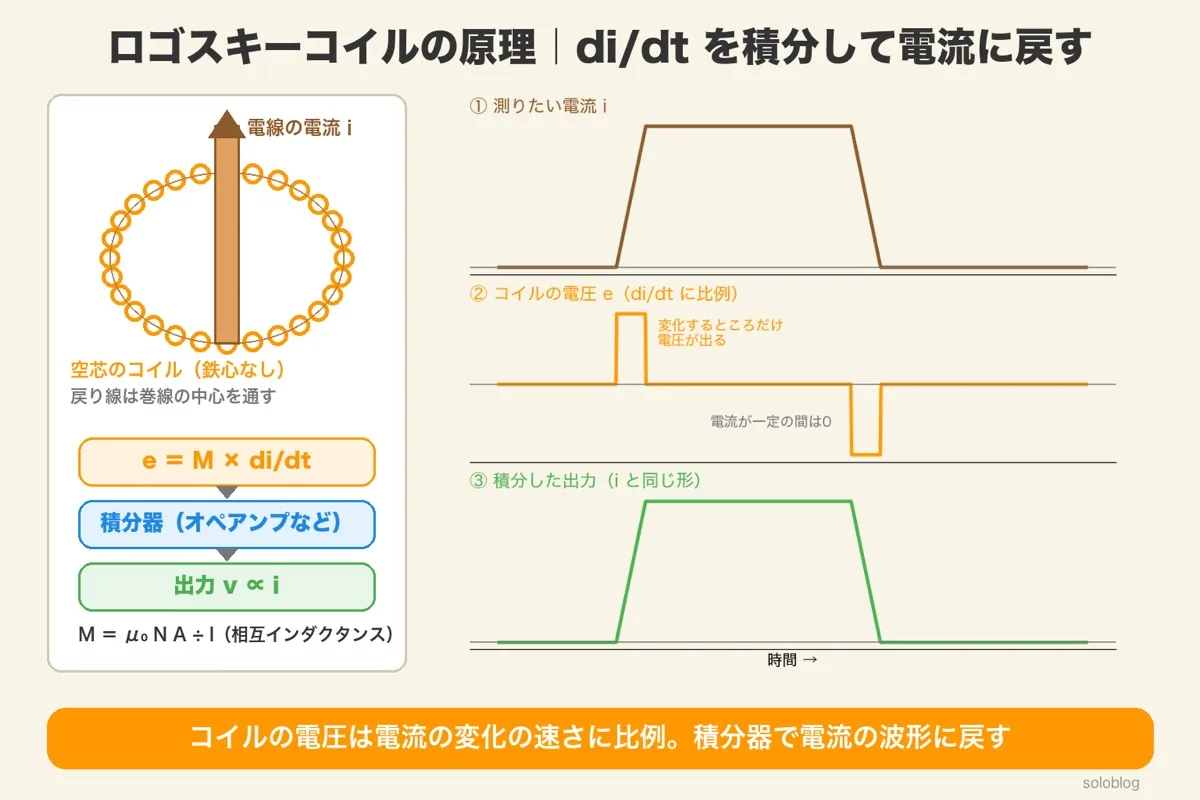

この方式は、磁界の「時間的な変化」を検出する原理です。そのため磁界が変化しない直流は原理上測れません（出典：Panasonic技術解説）。一方で、変化の速い電流（高速な過渡電流）には抜群に強く、最大100MHz級の広帯域に対応します（出典：いわつ／SMFL技術解説）。

また、鉄心がなく薄いので、パワー半導体の細い端子や、込み入った場所の電流も測れます。大電流でも軽量・小型なのも魅力です。

なぜ「磁界の変化」が電圧を生むのか、その原理は 電磁誘導とファラデーの法則 で解説しています。ロゴスキーもCTも、この法則が土台です。

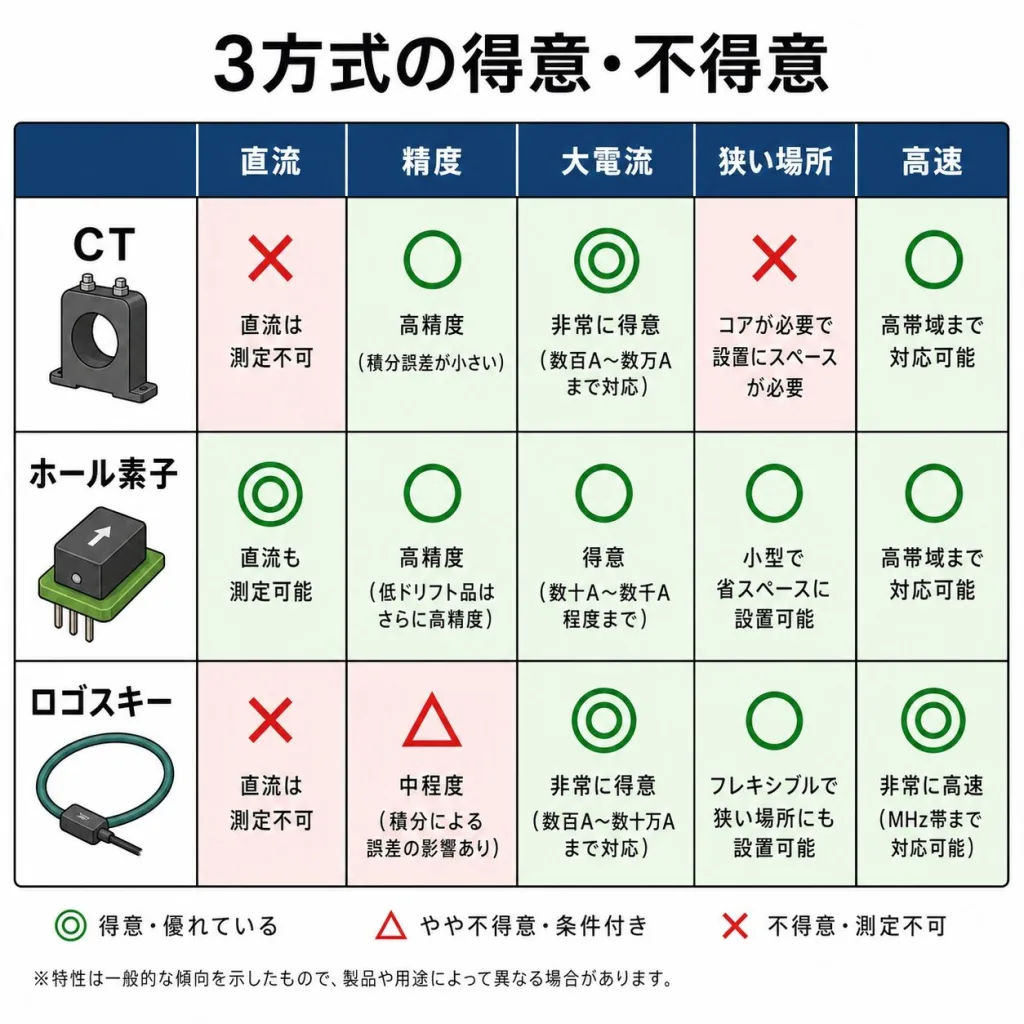

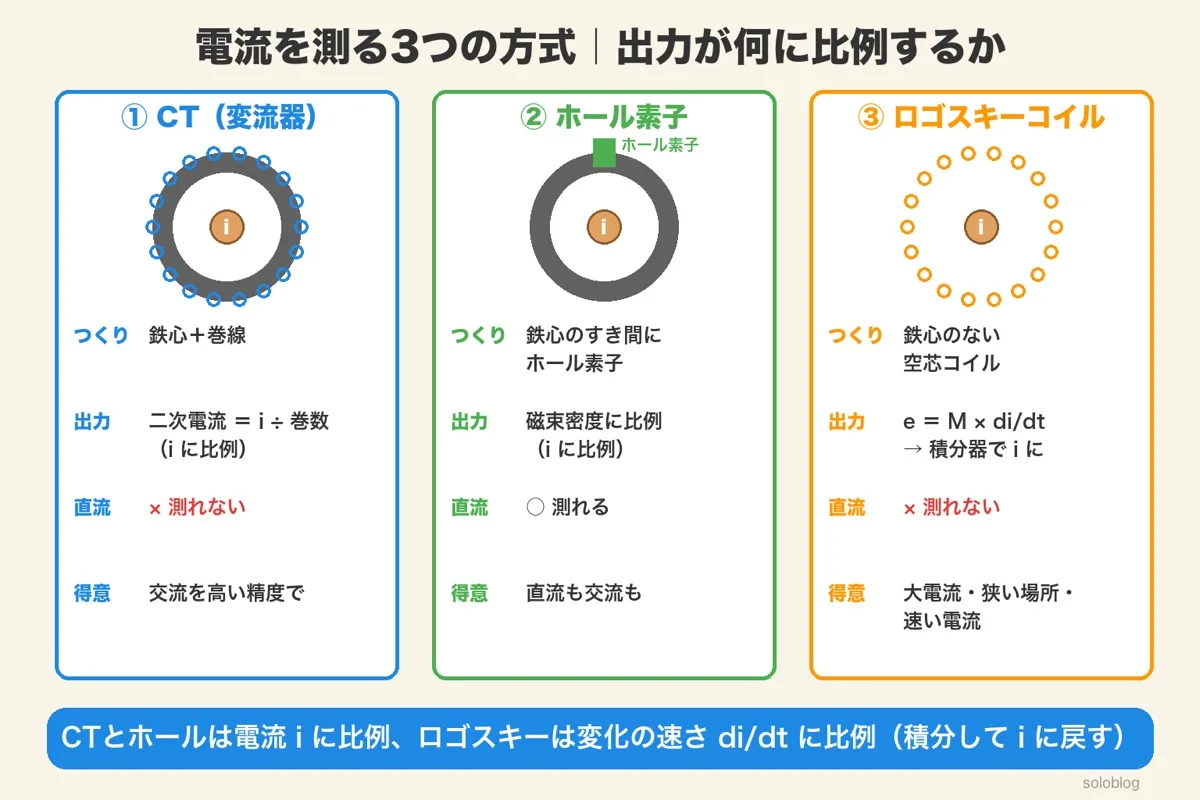

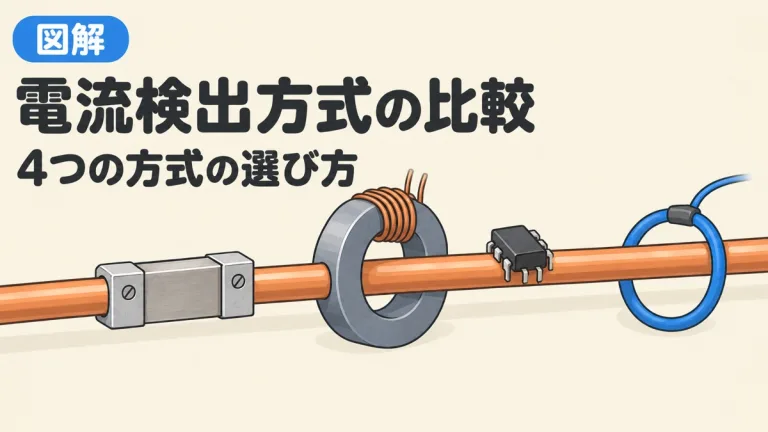

3方式を一覧比較｜「精度の真実」も

精度の真実｜「高精度＝万能」ではない

「精度が高い方式が一番いい」と思いがちですが、それは誤解です。精度の高さは測る条件によって変わります。たとえば、いくら高精度のホール素子でも、クランプが太くて測りたい場所に入らなければ意味がありません。逆にロゴスキーは小電流の精度では劣ることがありますが、大電流や狭い場所では唯一の選択肢になります。

「精度」より先に、まず①直流か交流か ②電流の大きさ ③測る場所の広さ を確認するのが、失敗しない選び方の真実です。

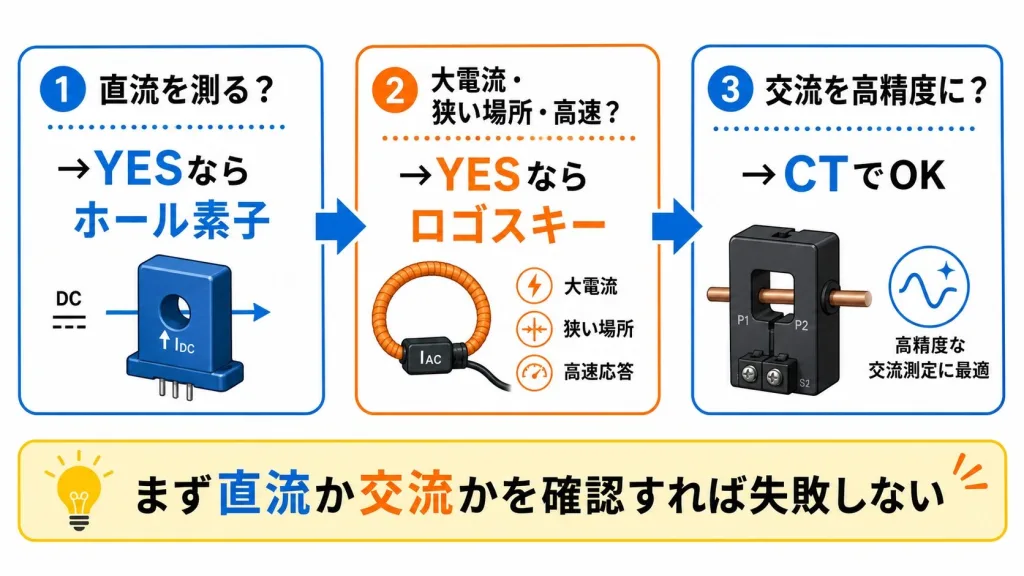

迷わない選び方｜3ステップで決める

電流プローブは、パワー半導体のスイッチング電流を測るときに大活躍します。何を測りたいのかのイメージは ゲート駆動回路とは？ も合わせて読むと深まります。

よくある質問（FAQ）

まとめ

「精度が高いから万能」ではありません。まず直流か交流かを確認すること。これさえ外さなければ、電流プローブ選びで大きく失敗することはありません。
