結論|まず30秒でわかる答え
ダイオードとは、電流を一方向(アノードからカソード)にだけ流し、逆向きにはほとんど流さない半導体の部品です。p型とn型の半導体をつないだpn接合でできていて、順方向に電圧をかけるとシリコンのダイオードでは約0.6〜0.7Vを超えたところから電流が流れます。交流を直流に変える整流、電池の逆接続の保護、光を出すLEDなど、身近な電子機器のほとんどに使われています。
ダイオードはアノードからカソードへ電流を流す
ダイオードとは?電流の「一方通行」をつくる部品
ダイオードは、電流を決まった向きにだけ流す部品です。2本の足(端子)があり、電流が入る側をアノード(A)、出る側をカソード(K)といいます。
たとえると
駅の自動改札です。入口から出口へは通れますが、出口から入口へは通れません。ダイオードも、アノードからカソードへは電流を通し、逆向きはせき止めます。ただし改札を通るのに切符が要るように、ダイオードも通すときに少しだけ電圧(約0.7V)を「通行料」として使います。
回路記号と、部品の向き
回路記号は、三角形と縦の線を組み合わせた形です。三角形がとがっている向きが、電流が流れる向きです。縦の線のある側がカソードです。実物の部品では、カソード側に帯(線)が印刷されていることが多く、LEDでは足の短いほう、または本体の平らに欠けた側がカソードです。
あわせて読みたい
ダイオードのアノードとカソード|向きの見分け方と覚え方・記号の種類
カソードとアノード、部品の向きを見分ける方法
LED・ツェナー・ショットキーなど種類ごとの記号の違いは上の記事に、抵抗やトランジスタなどほかの部品と並べた30個の一覧は「回路図記号の一覧」にまとめています。
あわせて読みたい
回路図記号の一覧|初心者がまず覚える30個の早見表と新旧JISの違い
ダイオードのほか、抵抗・コンデンサ・トランジスタなど30個の記号を1枚の早見表で
POINT
つまり、ダイオードは「向きのある部品」です。抵抗のように、どちら向きにつけても同じ、とはいきません。逆につけると回路が動かなかったり、壊れたりします。
ダイオードは改札:回路記号と向きの見分け方
なぜ一方向にしか流れない?pn接合のしくみ
ダイオードは、p型とn型の2種類の半導体を貼り合わせたpn接合でできていて、その境目に電流をせき止める「壁」ができます。
| 半導体 | 電気を運ぶもの | ダイオードの端子 |
| p型 | 正孔(ホール:電子が抜けた穴。プラスのつぶのようにふるまう) | アノード |
| n型 | 自由電子(マイナスのつぶ) | カソード |
順方向(流れる)
- アノード(p)にプラス、カソード(n)にマイナス
- 正孔と電子が境目に押しこまれ、壁が薄くなる
- 約0.6〜0.7Vを超えると電流が流れる
逆方向(流れない)
- アノードにマイナス、カソードにプラス
- 正孔と電子が両端に引っぱられ、壁が厚くなる
- ほとんど流れない(ごくわずかな漏れ電流だけ)
あわせて読みたい
p型半導体とn型半導体の違いとは?pn接合をやさしく図解
p型とn型の違いを、つぶの動きからやさしく
注意|ここで間違えやすい
逆方向でも、電圧を上げすぎると壁が壊れて急に大きな電流が流れます(降伏)。ふつうのダイオードでは、これはこわれる原因です。データシートの「くり返しピーク逆電圧(VRRM)」を超えないように使います。この現象をわざと使うのがツェナーダイオードです。

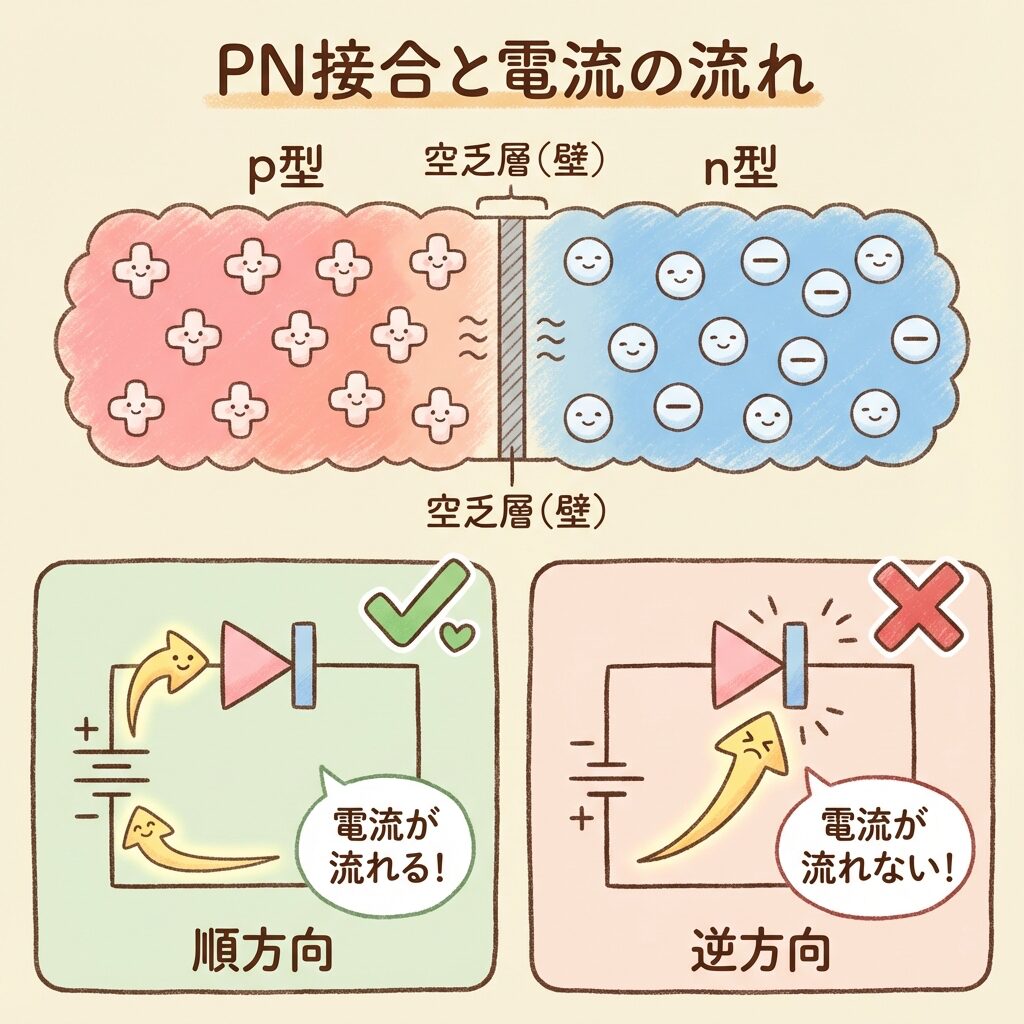

pn接合の壁の厚さで電流が流れるかが決まる
順方向電圧(Vf)と損失|0.7Vの「通行料」
ダイオードに電流を流すと、両端に順方向電圧Vfが生じ、Vf×電流の電力が熱になります。シリコンのダイオードではVfは約0.6〜0.7Vですが、流す電流が大きいほど、また温度が低いほど大きくなります。
電流と電圧の関係をグラフにすると、順方向では0.6V付近まではほとんど流れず、そこから急に流れはじめる形になります。逆方向では、降伏する電圧まではほとんど流れません。
例
整流ダイオードに2Aを流し、データシートからVfが0.9Vと読めたとする。
損失
P = Vf × I = 0.9 × 2 = 1.8W。この熱を逃がせるか、部品の温度を確かめる。
比べる
Vfが0.45Vのショットキーにかえると、0.45 × 2 = 0.9W。損失はおよそ半分になる。
あわせて読みたい
ダイオードのVf(順方向電圧降下)とは?|0.7Vの正体と損失計算
Vfの正体と、損失の計算をもっとくわしく
ダイオードの電圧と電流:約0.7Vから流れる
ダイオードの種類と違い
ダイオードは、Vfの低さ・切りかわりの速さ・逆方向の使い方などで、いくつかの種類に分かれます。
| 種類 | 特徴 | 主な使い道 |
| 一般整流ダイオード | 高い逆電圧に耐える。切りかわりは遅め | 商用周波数(50/60Hz)の整流 |
| ファストリカバリ(FRD) | 逆回復時間(オンからオフに切りかわる時間)が短い | スイッチング電源・インバータ |
| ショットキーバリア(SBD) | Vfが低く速い。逆方向の漏れ電流が大きく、高電圧には向かない | 低電圧の電源の整流、逆接続保護 |
| ツェナー | 逆方向の降伏電圧が一定になるように作ってある | 基準電圧、簡単な定電圧回路 |
| LED(発光ダイオード) | 順方向に電流を流すと光る。Vfは色で違い、赤で約2V、青・白で約3V前後 | 表示ランプ、照明 |
| TVS | 一瞬の高い電圧(サージ)を吸収する | 静電気・サージからの保護 |
Vfなどの値は代表的な目安です。実際の値は部品ごとのデータシートで確かめてください。

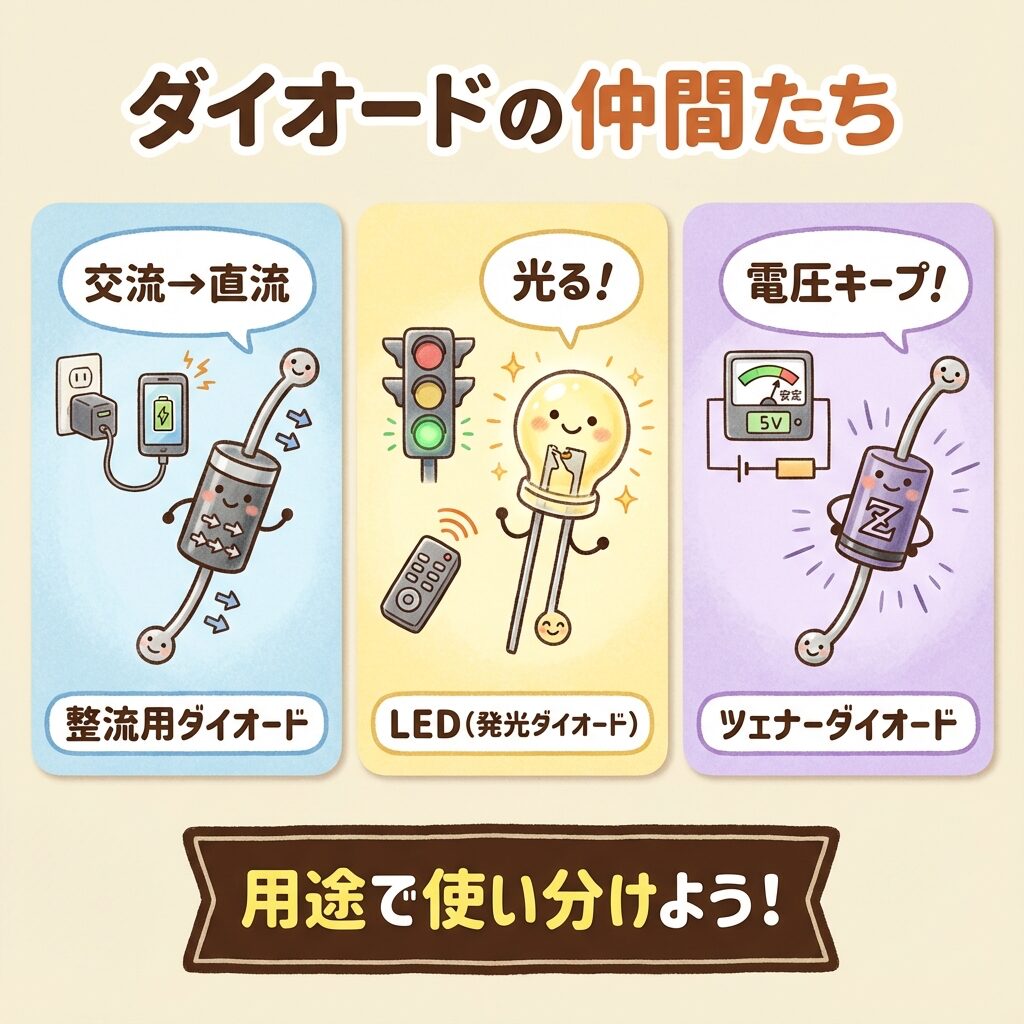

ダイオードの種類:整流・FRD・ショットキー・ツェナー・LED・TVS
ダイオードの使い方|回路での4つの役割
ダイオードの「一方通行」は、交流を直流にする、電池の逆接続から守る、コイルの逆起電力を逃がす、電源を切りかえる、といった場面で使われます。
| 使い方 | しくみ |
| 整流 | 交流のプラス側(またはマイナス側)だけを通して直流にする。4つ組み合わせたダイオードブリッジで、両方の向きを同じ向きにそろえる |
| 逆接続の保護 | 電池を逆向きに入れても電流が流れないようにして、回路を守る |
| フリーホイール(還流) | リレーやモーターのコイルを切ったときに出る大きな逆向きの電圧を、ダイオードを通してぐるっと逃がす |
| OR接続(電源の切りかえ) | 2つの電源をダイオードでつなぎ、電圧の高いほうから自動で電気を受け取る |
POINT
どの使い方でも、ダイオードを通るたびにVf分の電圧が下がり、熱が出ます。電池で動く機器では、このわずかな電圧の低下が動作時間に影響するので、Vfの低いショットキーを選ぶことが多いです。

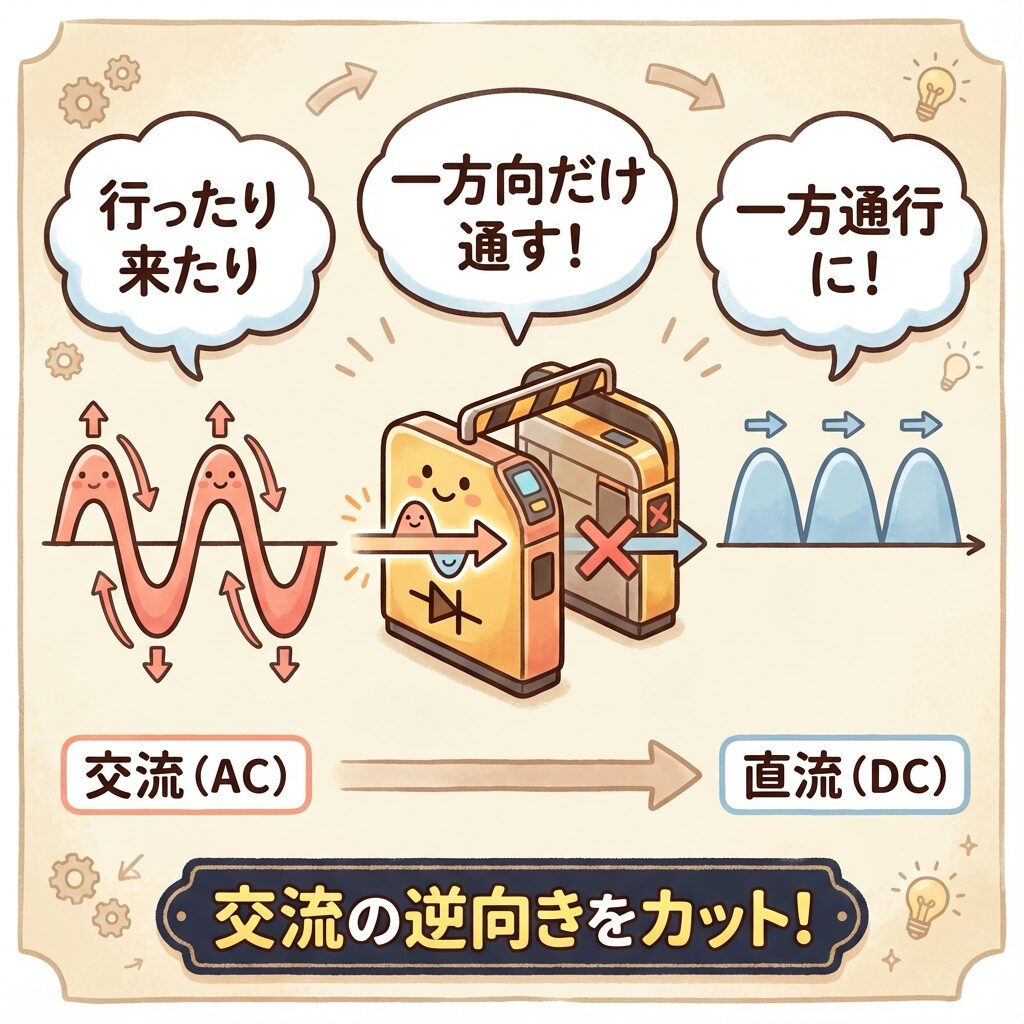

ダイオードの4つの使い方:整流・逆接続保護・フリーホイール・OR接続
LEDの電流制限抵抗の計算|計算ツールつき
LEDは電圧を少し上げるだけで電流が急に増えて壊れるので、抵抗を直列に入れて電流を決めます。抵抗の値は R =(電源電圧 − LEDのVf)÷ 流したい電流 で求めます。
STEP 1
5Vの電源で、赤色LED(Vf ≒ 2.0V)に10mA(0.01A)流したい。
STEP 2
抵抗にかかる電圧 = 5 − 2.0 = 3.0V。R = 3.0 ÷ 0.01 = 300Ω。
STEP 3
抵抗の電力 = 3.0 × 0.01 = 0.03W。E12系列から選ぶなら、大きいほうの330Ω(流れる電流は約9.1mA)。300ΩちょうどはE24系列にあります。
LEDのVfと流してよい電流は、LEDの種類と色で違います。必ずLEDのデータシートで確かめてください。市販の抵抗は大きいほうの値を選ぶと、電流が少し小さくなり安全側になります。入力した数字は画面の中で計算するだけで、どこにも送信されません。
ダイオードを選ぶときに見る5つの値
ダイオードを選ぶときは、データシートで逆電圧・電流・サージ・Vf・切りかわりの速さの5つを確かめます。
| 記号 | 意味 | 選び方の考え方 |
| VRRM | くり返しかけてよい逆方向の最大電圧 | 回路でかかる逆電圧の最大値に、余裕をもたせる |
| IF(AV) | 流してよい平均の順電流 | 実際の平均電流に余裕をもたせ、温度の条件も確かめる |
| IFSM | 一瞬なら流してよい大きな電流(サージ) | 電源を入れた瞬間の突入電流に耐えるか |
| VF | 順方向電圧(決められた電流のとき) | 損失と電圧の低下を計算する |
| trr | 逆回復時間(オンからオフに切りかわる時間) | スイッチング電源など、速く切りかわる回路では短いものを選ぶ |
ダイオード選びで見るデータシートの5つの値
ダイオードでよくある間違い
| よくある間違い | 正しい考え方 |
| LEDを抵抗なしで電源につなぐ | 電流が流れすぎて壊れる。電流制限抵抗か定電流回路を入れる |
| Vfはいつも0.7Vちょうど | 電流・温度・種類で変わる。損失の計算はデータシートの値を使う |
| 逆方向なら、どんな電圧でも流れない | VRRMを超えると降伏して壊れることがある。漏れ電流もわずかにある |
| ショットキーはVfが低いので、いつも有利 | 逆方向の漏れ電流が大きく、温度で増える。高温・高電圧では注意 |
| ダイオードを並列につなげば、電流を2倍流せる | Vfのわずかな差で片方に電流が集まる。並列にするなら電流のばらつきを考える |
LEDには抵抗が必要:5V・10mAなら300Ω
よくある質問
Q. ダイオードとは何ですか?
A. 電流を一方向(アノードからカソード)にだけ流し、逆向きはほとんど流さない半導体の部品です。
Q. ダイオードはなぜ一方向にしか流れない?
A. p型とn型の境目に壁ができ、順方向では壁が薄くなって流れ、逆方向では厚くなって流れないためです。
Q. ダイオードの向きの見分け方は?
A. 帯が印刷された側がカソードです。LEDは足の短いほうや、本体の平らに欠けた側がカソードです。
Q. ダイオードの0.7Vとは?
A. シリコンのダイオードで電流が流れはじめる順方向電圧の目安です。電流や温度で少し変わります。
Q. LEDの抵抗の計算方法は?
A. (電源電圧−LEDのVf)÷流したい電流で求めます。5Vで赤色LEDに10mAなら約300Ωです。
Q. ショットキーダイオードとの違いは?
A. ショットキーはVfが低く速いですが、逆方向の漏れ電流が大きく高電圧には向きません。
まとめ
- ダイオードは、電流をアノードからカソードの一方向にだけ流す部品
- pn接合の壁が、順方向では薄く、逆方向では厚くなる
- シリコンのVfは約0.6〜0.7V。損失はVf×電流
- 整流・ファストリカバリ・ショットキー・ツェナー・LED・TVSと、目的で選ぶ
- LEDの抵抗は(電源電圧−Vf)÷電流。選ぶときはVRRM・IF・IFSM・VF・trrを見る
ダイオードのまとめ:一方向・0.7V・種類・LEDの抵抗
