電験三種の参考書を開いて、「電子理論」のところで本を閉じた経験。これは現場の電気エンジニアでも意外と多い「あるある」です。学校でガッツリ電子工学をやっていない限り、半導体やトランジスタは初見では何が何だかわかりません。実は知らなくて当然です。
この記事は、そんなあなたが 「13本の記事をどの順番で読めば最短で電子理論を攻略できるか」 をナビゲーションするハブ記事です。1記事ずつ読み進めれば、最後にはオペアンプの応用問題まで自力で解けるようになります。

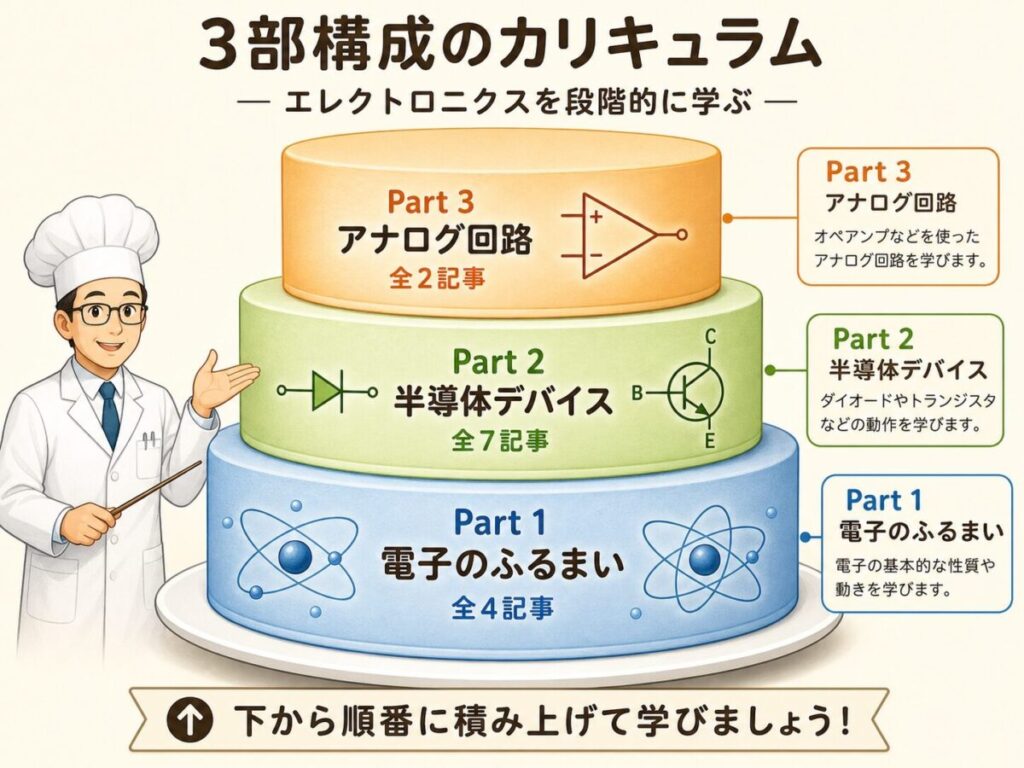

結論：電子理論は3部構成で学べば誰でも得点源になる
電子理論は、以下の3部構成で学習するのが最短ルートです。
ポチップ

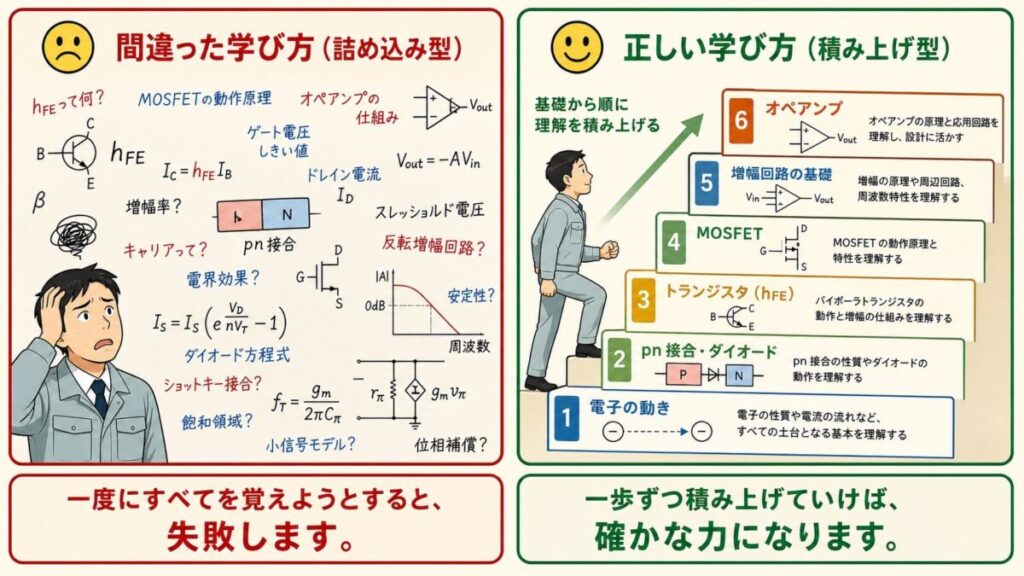

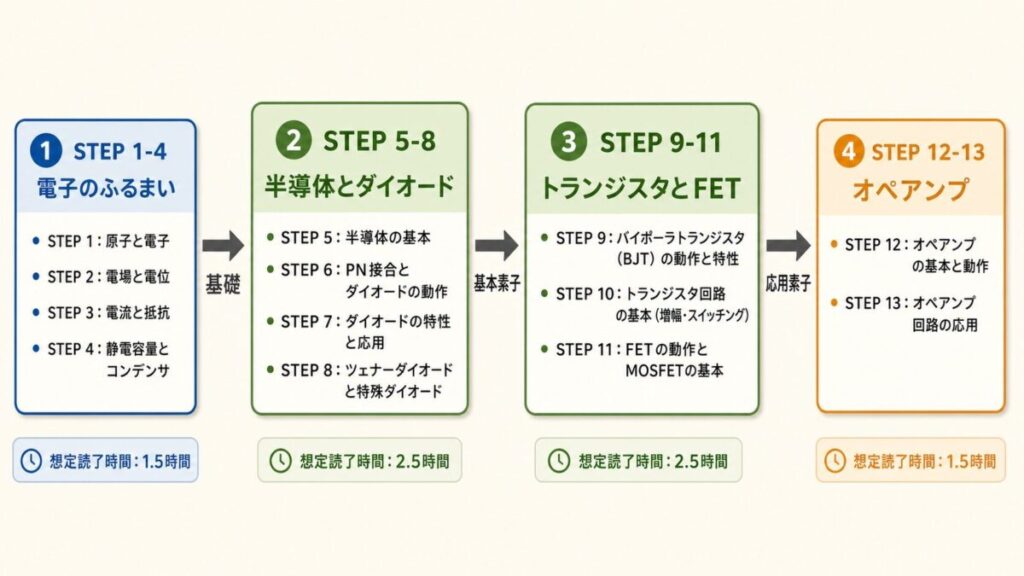

全体ロードマップ｜13ステップで電子理論をマスター
以下が学習順序の全体図です。各ステップは平均20〜40分で読める分量に分割されているので、昼休みや通勤時間でも進められます。
【第1部】電子の振る舞いを理解する(4記事)

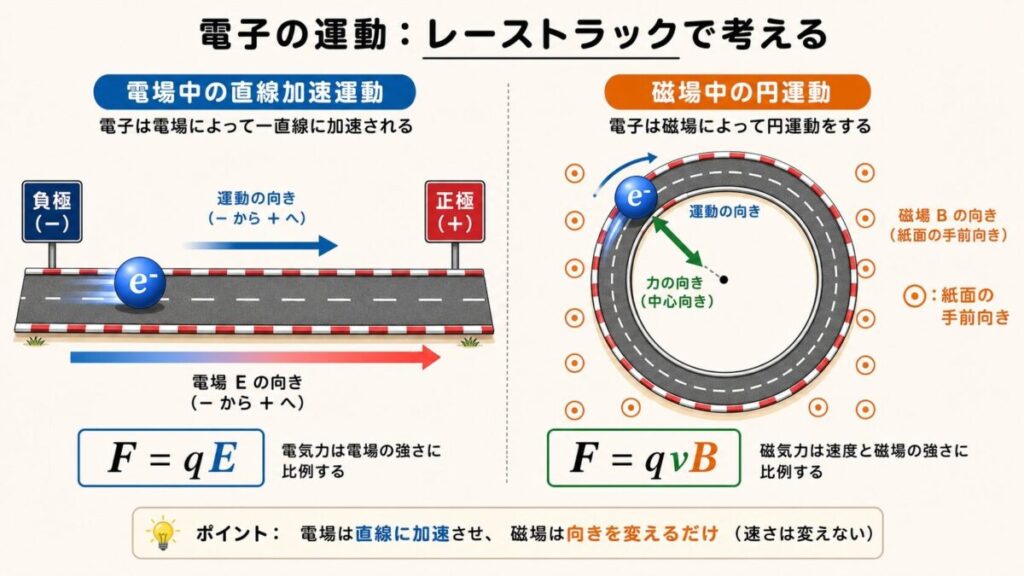

半導体の前に、まず電子そのものの動きを理解します。電子は電界の中では加速され、磁界の中では円運動をする。この物理的な振る舞いがわからないと、半導体内部で何が起きているかも理解できません。
STEP 1〜4の記事一覧
| STEP | 記事タイトル | 目安時間 |
|---|---|---|
| 1 | 電界中の電子の運動｜eV=½mv²の使い方 電界の中で電子がどう加速するかを、エネルギー保存則で計算する |
25分 |
| 2 | 磁界中の荷電粒子の円運動｜ローレンツ力 磁界の中で電子がなぜ円を描くのか。半径の求め方も同時にマスター |
30分 |
| 3 | 電子の運動を完全攻略｜3パターン総まとめ 直線加速・円運動・らせん運動の解法パターンを一気に整理 |
25分 |
| 4 | 光電効果・熱電効果・圧電効果 「○○効果」系の正誤問題を確実に得点する知識整理 |
20分 |
ポチップ
【第2部前半】半導体の基礎〜ダイオード(STEP 5〜7)

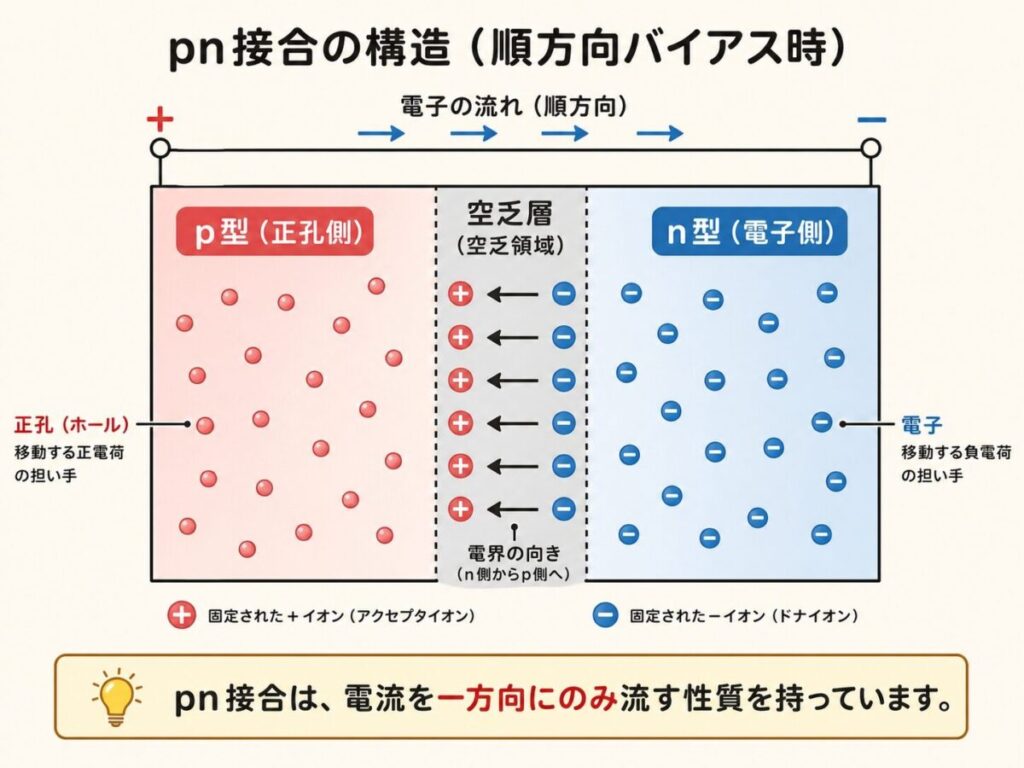

いよいよ電子理論の本丸、半導体に入ります。ここでつまずく人が最も多いポイントは、「p型とn型って結局何が違うの?」「pn接合で何が起きてるの?」という構造の理解です。STEP 5を時間をかけて理解できれば、後はスムーズに進めます。
STEP 5〜7の記事一覧
| STEP | 記事タイトル | 目安時間 |
|---|---|---|
| 5 | 半導体の基礎｜p型・n型の違いとpn接合 シリーズの心臓部。ここを理解できれば残り全てが繋がる |
40分 |
| 6 | ダイオードの特徴と特性｜整流作用・順方向電圧0.7V・種類を図解 pn接合を「片方向にしか電流を流さない部品」として使う最初の応用 |
30分 |
| 7 | 整流回路の計算｜半波・全波の平均値と実効値 「2/π」「1/√2」の正体を完全理解。計算問題で確実に得点する |
35分 |
【第2部後半】トランジスタ・FET(STEP 8〜11)

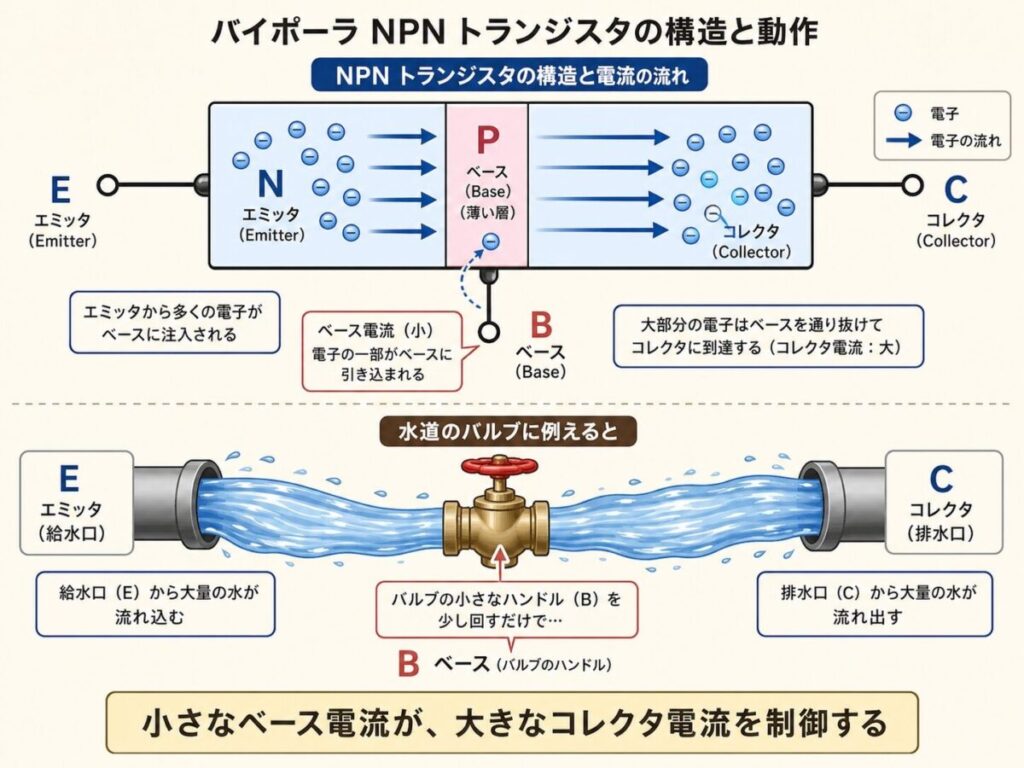

トランジスタは、ダイオード(pn接合1個)を組み合わせた「3層構造のデバイス」です。ここから電子理論は「増幅」という概念に入っていきます。電気を「水」にたとえるなら、トランジスタは 「小さな水流で大きな水門を開ける装置」です。
STEP 8〜11の記事一覧
| STEP | 記事タイトル | 目安時間 |
|---|---|---|
| 8 | トランジスタの動作原理｜hFEと接地方式 エミッタ・ベース・コレクタの役割と、3つの接地方式(エミッタ・ベース・コレクタ) |
35分 |
| 9 | トランジスタのバイアス回路｜3種類の計算パターン 固定バイアス・自己バイアス・電流帰還バイアスの違いと選び方 |
40分 |
| 10 | トランジスタ増幅回路の計算｜hパラメータ等価回路 電圧増幅度Av・電流増幅度Ai・電力増幅度Apの求め方を完全攻略 |
45分 |
| 11 | FET(電界効果トランジスタ)｜接合形・MOS形の違い バイポーラとの違い、Nチャネル・Pチャネルの動作原理 |
35分 |
【第3部】オペアンプ(STEP 12〜13)

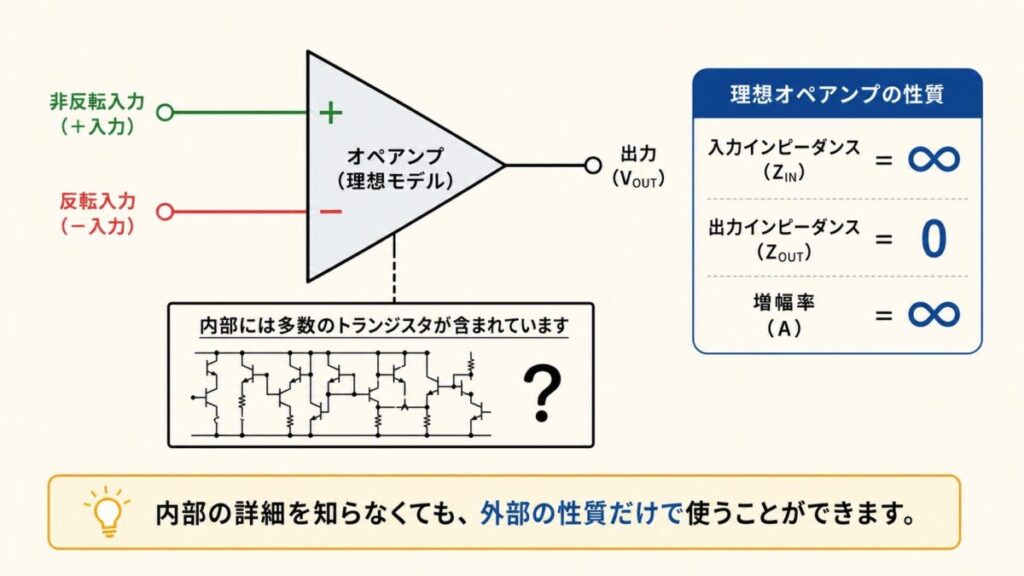

オペアンプ(演算増幅器)は、トランジスタを数十個組み合わせて作られた「黒い箱」です。中身を意識しなくても、外から見た性質(イマジナリーショート・無限大の入力インピーダンス)だけで回路を解けるよう設計されています。第2部までを真面目にやった人ほど、ここで「あ、こんなに楽でいいの?」と感じるはずです。
STEP 12〜13の記事一覧
| STEP | 記事タイトル | 目安時間 |
|---|---|---|
| 12 | オペアンプの基礎｜反転・非反転増幅回路 イマジナリーショートを使えば、増幅回路の計算は5分で解ける |
35分 |
| 13 | オペアンプの応用回路｜加算・減算・積分・微分 基礎の応用としての4種の演算回路を完全攻略。出題頻度が高い |
40分 |
学習時間の目安と進め方

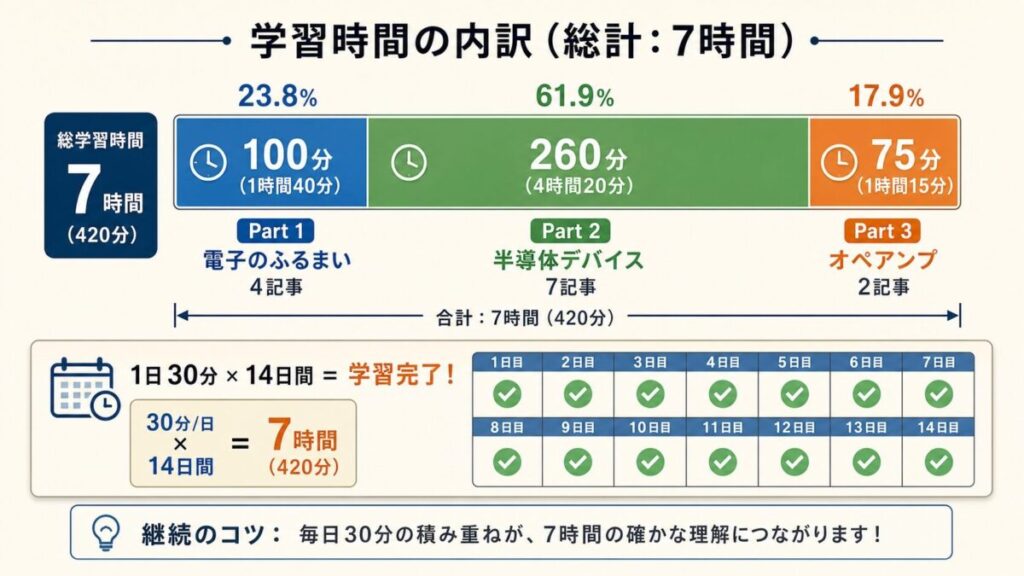

13記事を全て読むのにかかる時間は 合計で約7時間 です。1日30分の昼休み学習なら、約2週間で電子理論の全体像が掴めます。
| パート | 記事数 | 読了時間 | 演習込み目安 |
|---|---|---|---|
| 第1部 | 4記事 | 約100分 | 5〜7時間 |
| 第2部 | 7記事 | 約260分 | 15〜20時間 |
| 第3部 | 2記事 | 約75分 | 5〜8時間 |
| 合計 | 13記事 | 約7時間 | 25〜35時間 |
演習込みの時間は、過去問を解きながら復習する想定です。電験三種の理論科目の総勉強時間が約100〜150時間と言われているので、電子理論はその20〜25%を占める重要分野です。
ポチップ

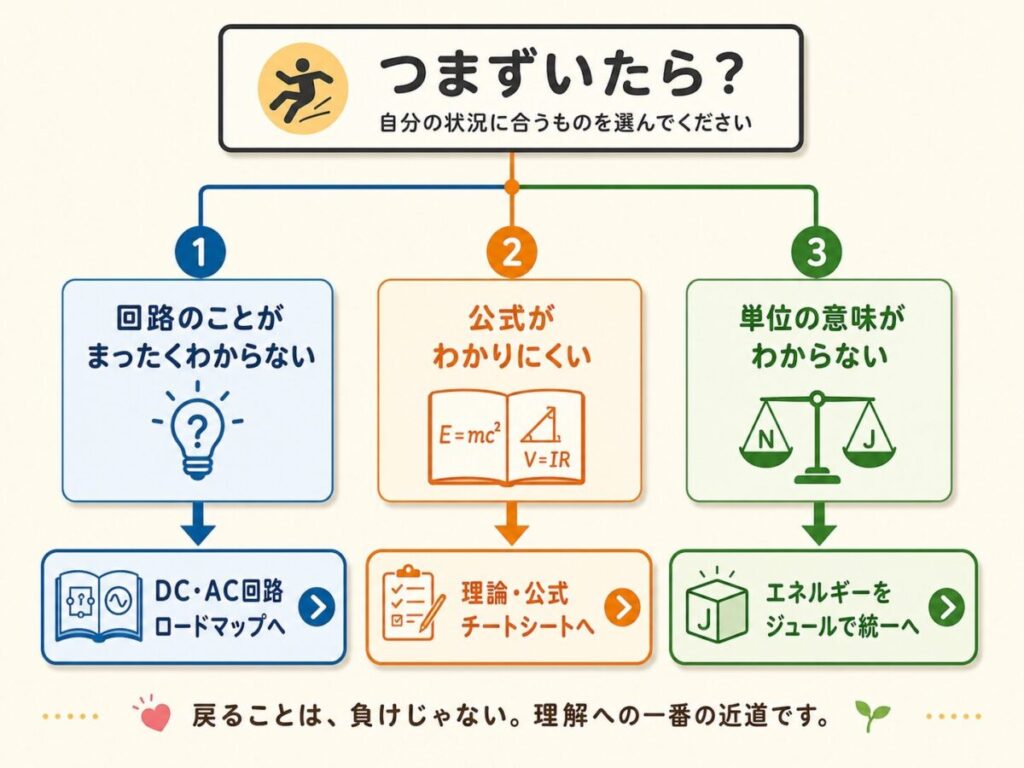

つまずいたら戻るべき記事
電子理論の学習で詰まったとき、「どこに戻れば理解の糸口が掴めるか」を予めマップにしておきます。
分野別「つまずきポイント別」復習リンク
| こんな症状 | 戻るべき記事 |
|---|---|
| 「電子のエネルギー(eV)」の単位がよくわからない | 電気・磁気・力学のエネルギーをJで統一 |
| 磁界とローレンツ力の関係が曖昧 | 電磁力(F=BIL)の完全マスター |
| 交流の実効値・平均値が混乱している | 実効値・最大値・平均値 |
| そもそも電気の基礎が怪しい | 電気とは何か?(電圧・電流・抵抗) |
よくある質問(FAQ)
まとめ｜13ステップで電子理論を攻略しよう
電子理論は、参考書を開いた瞬間に「異世界」に感じる分野です。でも順序立てて学べば、必ず得点源になります。急がば回れで第1部から始めることと、つまずいたら戻ること。この2つさえ守れば、2週間後には電子理論の問題を「解ける問題」と感じられるようになります。
