「AC100Vを整流するから、ダイオードブリッジ選んでおいて」と山田課長から雑に振られた。
カタログを開いてみたら、「単相」「三相」「VRRM」「IF(AV)」「IFSM」と専門用語の嵐。型番も「D3SBA60」やら「KBPC2510」やら、何が違うのかさっぱり。
どれを選べば設計レビューで突っ込まれないのか…？
- ダイオードブリッジの選定基準がわからない
- 「単相」「三相」のブリッジの違いがピンとこない
- カタログのVRRM・IF(AV)・IFSMが何を意味するのか曖昧
- 損失計算と発熱対策をどうすればいいかわからない
- ダイオードブリッジの正体を「水車4台のチームワーク」で完全理解
- 単相ブリッジと三相ブリッジの違いを波形で比較
- 選定に必要な4つのパラメータ（VRRM・IF・IFSM・Vf）の決め方
- 損失計算と発熱対策（放熱の判断基準）
目次
結論：ダイオードブリッジ選定は「4つの数字」で決まる
先に結論を言います。
4つ（または6つ）のダイオードを組み合わせて、AC（交流）をDC（直流）に変換する整流器のパッケージ品。
1個のパッケージで「全波整流」が完成するので、設計者は4つの数字を確認するだけで部品が選べます。

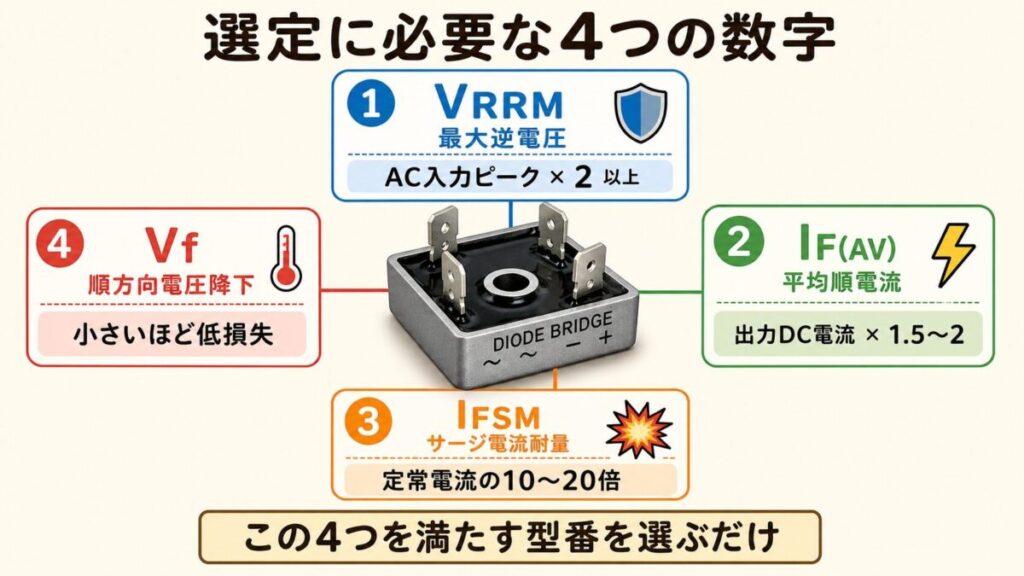

選定するときに見るべき4つの数字はこれです。
| パラメータ | 意味 | 決め方の目安 |
|---|---|---|
| VRRM | 最大逆電圧 | 入力AC電圧ピークの2倍以上 |
| IF(AV) | 平均順電流 | 回路の最大電流の1.5〜2倍 |
| IFSM | 非繰返しサージ電流 | 突入電流より大きいこと |
| Vf | 順方向電圧降下 | 小さいほど低損失 |
「耐圧」「電流」「サージ耐量」「損失」の4つを満たす型番を選ぶだけ。
そもそもダイオードブリッジって何？
基本のおさらいから入りましょう。ダイオードブリッジは「4つのダイオードを菱形に組んだ整流回路」です。1つのパッケージにまとまっているので、設計者は配線をシンプルにできます。
+ (DC出力 プラス)
│
┌────┴────┐
▽ ▽
D1 D2
│ │
AC ●──────┼─────────┼──────● AC
│ │
D3 D4
▽ ▽
└────┬────┘
│
− (DC出力 マイナス)

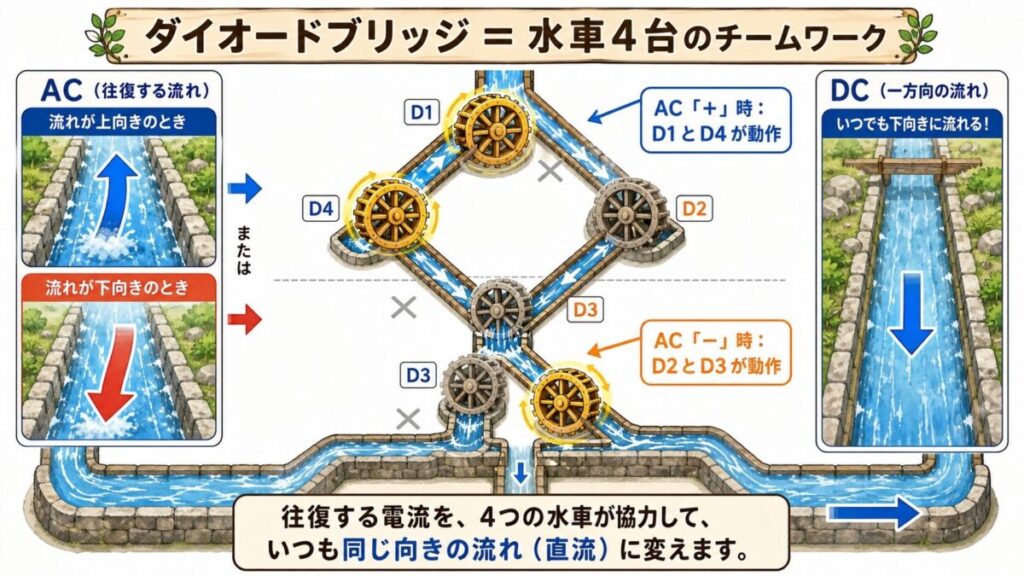

🚰 イメージ：水車4台のチームワーク
ACは「行ったり来たり」する水の流れ。ダイオードブリッジは「往復どちらの流れも、一定方向に変換する4台の水車」とイメージしてください。
AC「+」のとき
D1とD4が動いて、出力に+電流を流す。D2とD3はOFF。
AC「−」のとき
D2とD3が動いて、出力に+電流を流す。D1とD4はOFF。
結果、AC入力が「+」でも「−」でも、DC出力は常に同じ向きの電流になります。これが「全波整流」と呼ばれる仕組みです。
ダイオード4個を個別に買って組むより、1パッケージのブリッジを使う方が、配線ミスもなくスペースも節約できます。実装も1部品で済むのでコスト的にも有利。
なぜ「ブリッジ」が偉いのか？半波整流との比較
「ダイオード1個でも整流できるじゃないか」と思う人もいるかもしれません。確かにダイオード1個でもできるのですが、それは「半波整流」。効率が悪いんです。
電圧 ↑ ╱╲ ╱╲ ← +側だけ通す │ ╱ ╲ ╱ ╲ │ ╱ ╲ ╱ ╲ 0│─╱──────╲╱──────╲────→ 時間 │ ╲╲（−側は捨てる） │ ↑半分だけ使う＝もったいない
電圧 ↑ ╱╲ ╱╲ ╱╲ ╱╲ ← +も−も+に変換 │ ╱ ╲╱ ╲╱ ╲╱ ╲ │ ╱ ╲ 0│─────────────────→ 時間 ↑波が2倍密になる＝効率2倍

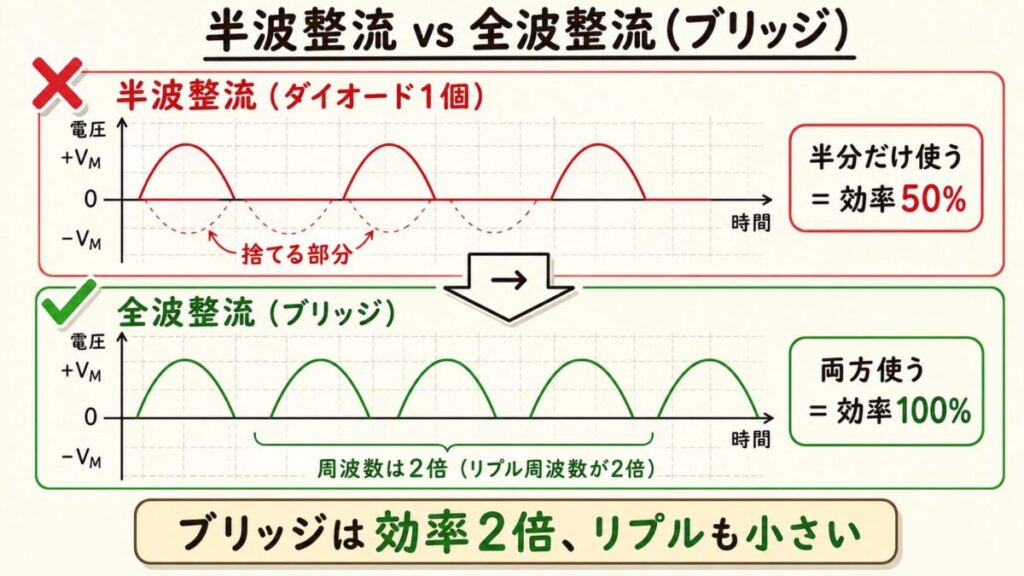

全波整流（ブリッジ）は、AC波形の「+」も「−」も両方使うので、効率が約2倍。出力DC電圧も平均値が高くなり、後段のコンデンサで平滑化したときのリプル（脈動）も小さくなります。
スマホの充電器からPC電源、産業用パワコンまで、AC→DC変換のほぼすべてでダイオードブリッジが使われています。
単相ブリッジと三相ブリッジの違い

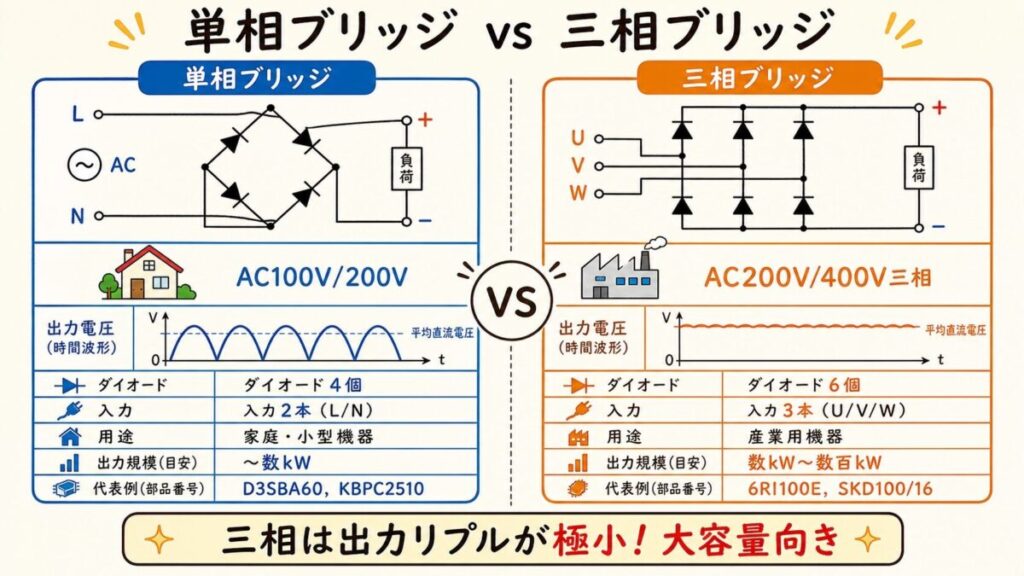

ダイオードブリッジには大きく分けて「単相用」と「三相用」があります。どちらを使うかは入力AC電源の種類で決まります。
三相ブリッジ
- ダイオード 6個
- 入力は3本（U/V/W）
- 産業用AC200V/400V三相
- 大容量（数kW〜数百kW）
- 例：6RI100E、SKD100/16
用途：産業機器・モータ駆動
📊 リプル（脈動）の差を波形で見る
電圧 ↑ ╱╲ ╱╲ ╱╲ ╱╲ ← 山と谷の差が大きい │ ╱ ╲╱ ╲╱ ╲╱ ╲ 0│──────────────────→ 時間
電圧 ↑ ╱╲╱╲╱╲╱╲╱╲╱╲ ← ほぼ直線に近い！ │ ╱ 0│──────────────────→ 時間
三相は3つの波がずれて入ってくるので、出力リプルが非常に小さい。平滑コンデンサが小さくて済むので、大容量機器に最適です。
パラメータ①：VRRM（最大逆電圧）の決め方
1つ目は「ブリッジが耐えられる逆電圧」です。これが足りないと、入力サージで一発で壊れます。

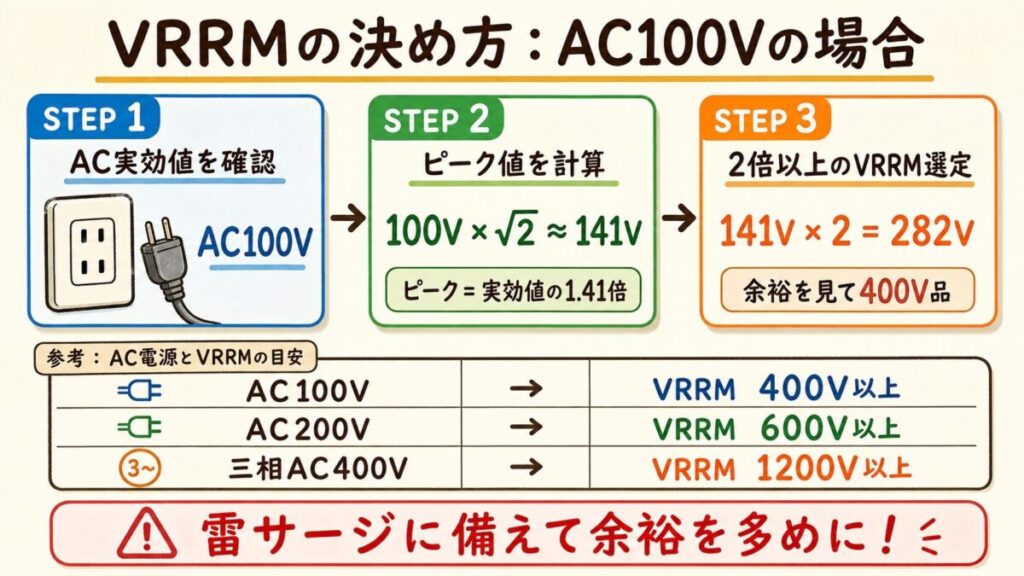

VRRM ≥ AC入力電圧のピーク値 × 2
📐 計算例：AC100V入力の場合
AC100V（実効値）→ ピーク値は √2 倍なので：
ピーク値 = 100V × √2 ≈ 141V VRRM ≥ 141V × 2 = 282V → 余裕を見て VRRM = 400V〜600V のブリッジを選ぶ
| AC入力電圧 | ピーク値 | 推奨VRRM |
|---|---|---|
| AC100V | 約141V | 400V以上 |
| AC200V | 約283V | 600V以上 |
| AC400V（三相） | 約566V | 1200V以上 |
商用電源には雷サージや一時的な電圧上昇が乗ることがあります。だからピーク値の2倍以上の余裕が必要です。設計実務では、AC100V→400V、AC200V→800Vくらいを選ぶ人もいます。
パラメータ②：IF(AV)（平均順電流）の決め方

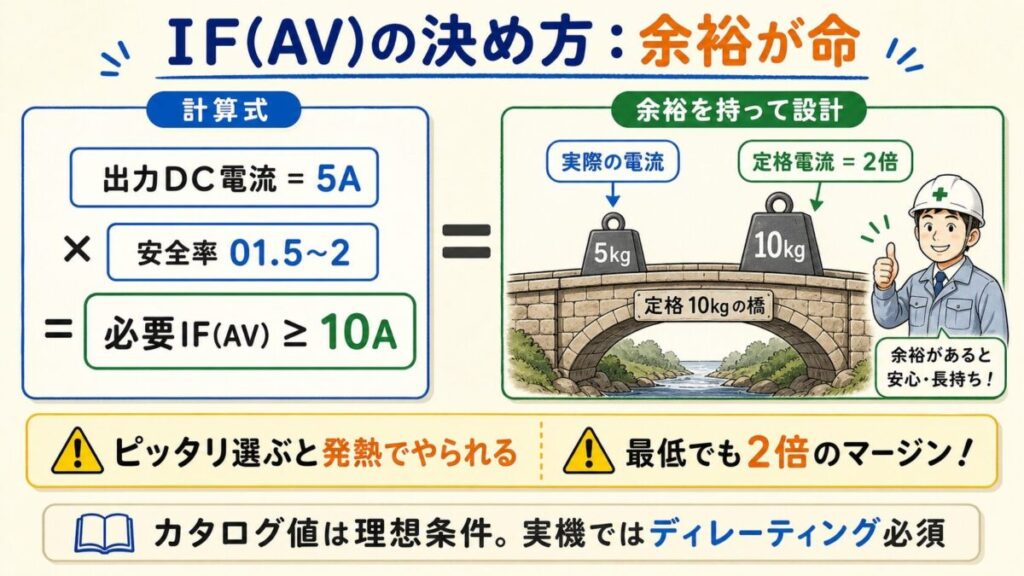

2つ目は「ブリッジが流せる平均電流」です。実際に流す電流の1.5〜2倍のマージンを取るのが鉄則。
IF(AV) ≥ 出力DC電流 × 1.5〜2
📐 計算例：DC5Aを取り出したい場合
出力DC電流 = 5A IF(AV) ≥ 5A × 1.5 = 7.5A IF(AV) ≥ 5A × 2.0 = 10A → IF(AV) = 10A 以上のブリッジを選定 例：KBPC1010（IF(AV) = 10A）
「ぴったりの電流容量を選んだら発熱がヤバかった」というのはエンジニアあるある。カタログ値は理想条件（25℃、十分な放熱）の値なので、実機ではディレーティング（余裕を見る）が必須です。最低でも2倍のマージンを取りましょう。
⚠️ AC側電流とDC側電流は違うので注意
ブリッジは「AC側で流れる電流」と「DC側で取り出す電流」が同じではありません。データシートのIF(AV)はDC出力側の電流値です。混同しないようにしましょう。
パラメータ③：IFSM（突入電流耐量）の決め方
3つ目は「電源投入時の突入電流に耐えられるか」です。これを見落とすと、初通電で一発死亡します。
💥 なぜ突入電流が発生するの？

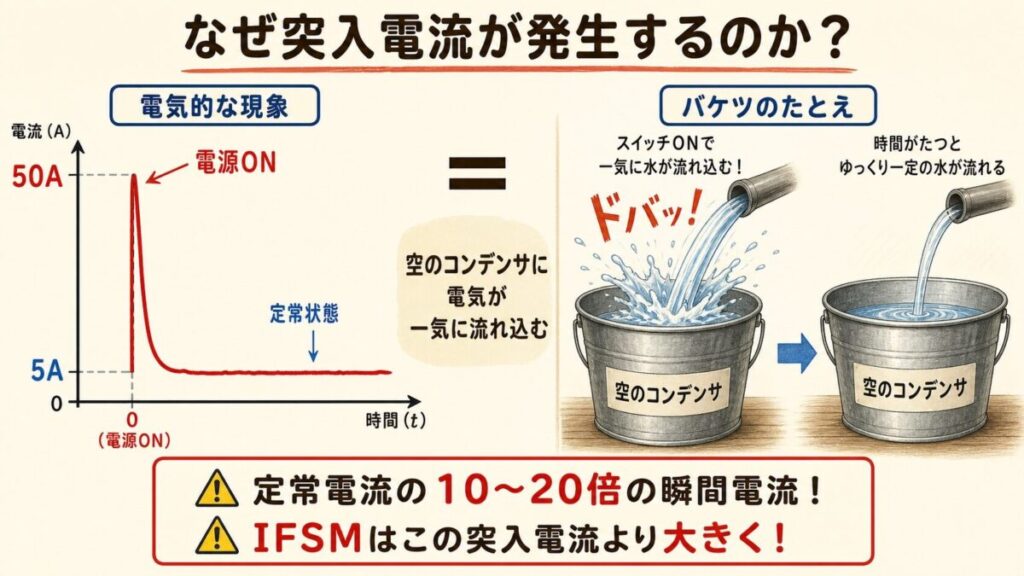

ブリッジの直後には平滑コンデンサがついています。電源投入時、このコンデンサは「空っぽ」の状態。空のバケツに水を急に注ぐと、最初はドバッと入りますよね。あれと同じことが電気的に起きるのです。
電流 ↑ 50A│██ ← 突入電流（最大） │██ 20A│████ │████████ 5A│████████████████ ← 定常電流 └────────────────→ 時間 ↑数ms間だけ大電流が流れる
IFSM ≥ 想定される最大突入電流
目安：定常電流の10〜20倍を想定するのが安全
🔧 突入電流を抑える3つの対策
電源投入時だけ抵抗値が高く、温まると下がる素子。一番手軽。
起動時は抵抗、定常時はリレーでショート。効率を犠牲にしない方法。
大容量機器で使う本格対策。サイリスタなどで電流を徐々に増やす。
パラメータ④：Vf（順方向電圧降下）と損失計算
最後は「ブリッジ内部で発生する損失」です。Vfが大きいほど発熱が増え、放熱対策が必要になります。

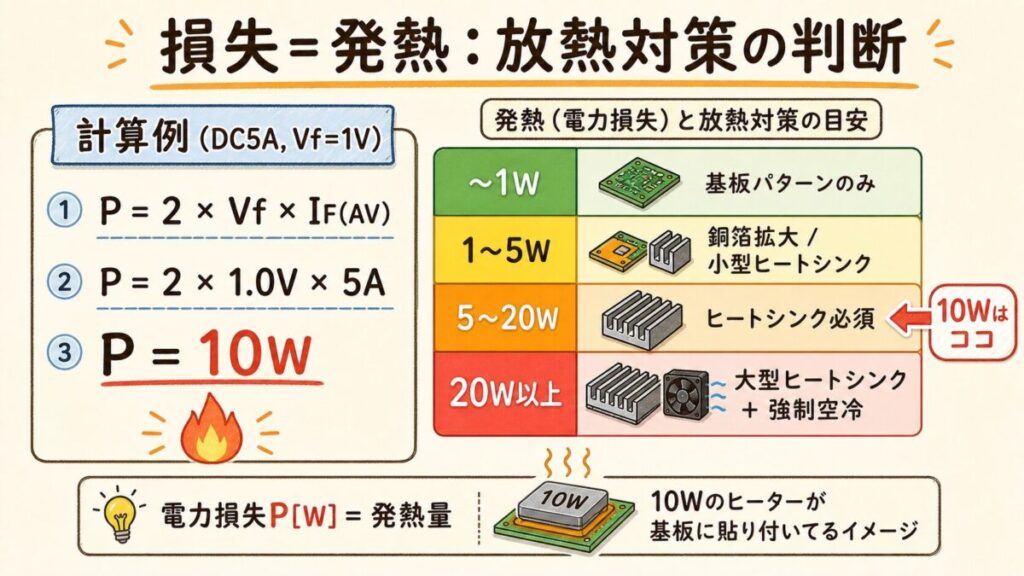

📐 損失の計算式
損失 P = 2 × Vf × IF(AV)
※常に2個のダイオードが同時に導通しているので「× 2」が付く
📐 計算例：DC5A、Vf=1.0Vの場合
P = 2 × Vf × IF(AV) P = 2 × 1.0V × 5A P = 10W → ブリッジ全体で 10W の発熱
10W の発熱は結構な量です。小さなパッケージに集中すると、簡単に100℃を超えます。放熱対策が必須です。
電力損失P[W]は、そのまま発熱量になります。10Wの損失=10Wのヒーターが基板に貼り付いているのと同じ。放熱経路を確保しないとブリッジが焼けます。
🌡 放熱が必要かどうかの判断
| 損失 | 必要な放熱対策 |
|---|---|
| 〜1W | 基板パターンだけでOK |
| 1〜5W | 銅箔ベタ拡大 / 小型ヒートシンク |
| 5〜20W | ヒートシンク必須 |
| 20W以上 | 大型ヒートシンク + 強制空冷 |
代表的なパッケージと使い分け

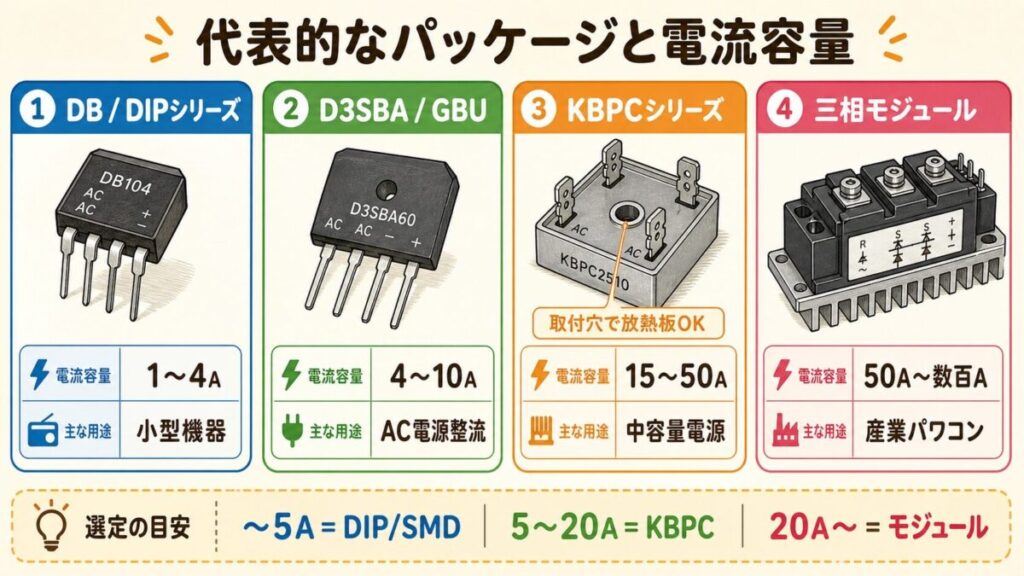

ダイオードブリッジには様々なパッケージがあります。電流容量と放熱方法でパッケージが決まります。
DBシリーズ（DIP）
電流：1〜4A程度
用途：小型機器
例：DB104、DB107
D3SBA / GBU
電流：4〜10A
用途：AC電源整流
例：D3SBA60、GBU8K
KBPCシリーズ
電流：15〜50A
用途：中容量電源
例：KBPC2510、KBPC5010
取付穴あり=放熱板OK
三相モジュール
電流：50A〜数百A
用途：産業用パワコン
例：6RI100E、SKD100/16
〜5A：DIPやSMDで十分（基板放熱）
5〜20A：KBPCシリーズ（基板＋ヒートシンク）
20A以上：モジュールタイプ（強制空冷必須）
選定の完全手順：実例で確認

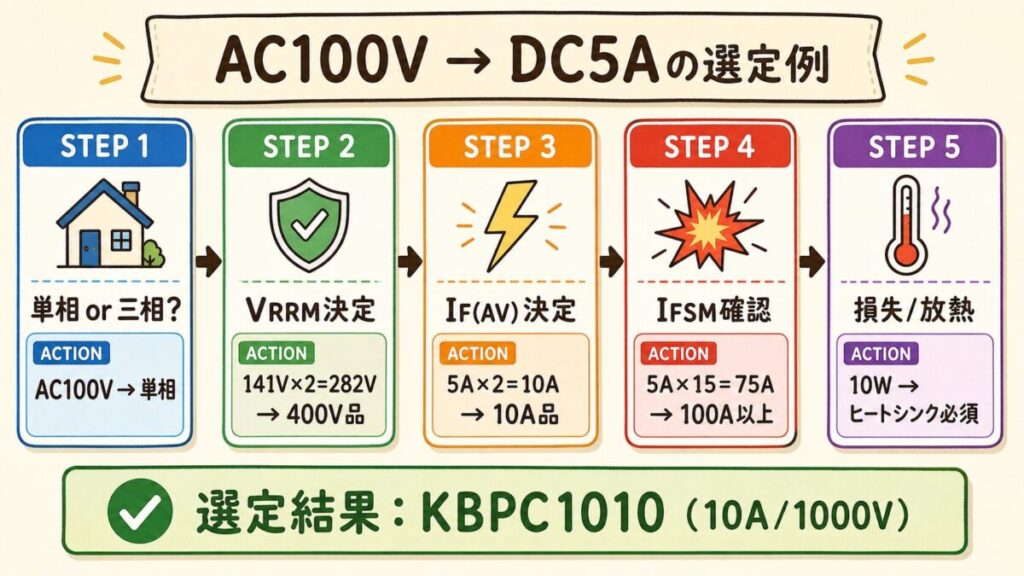

ここまでの内容を、具体例でまとめましょう。「AC100Vから DC5A を取り出したい」場合の選定手順です。
AC100V＝家庭用＝単相。ダイオード4個のブリッジでOK。
AC100Vのピーク=約141V → VRRM ≥ 282V → 余裕を見て400V品を選ぶ。
DC5A × 2 = 10A → IF(AV) = 10A以上の品を選ぶ。
突入電流の見積もり：5A × 15 = 75A → IFSM ≥ 100Aあれば余裕。
P = 2 × 1.0V × 5A = 10W → ヒートシンク必須。取付穴付きパッケージを選ぶ。
例：KBPC1010（VRRM = 1000V、IF(AV) = 10A、IFSM = 250A、Vf ≈ 1.1V）
→ 全ての条件を満たし、取付穴付きで放熱板を取り付け可能。
実機ではこれにヒートシンクを取り付けて、温度上昇を測定→問題なければ量産設計確定。
よくある失敗と対策

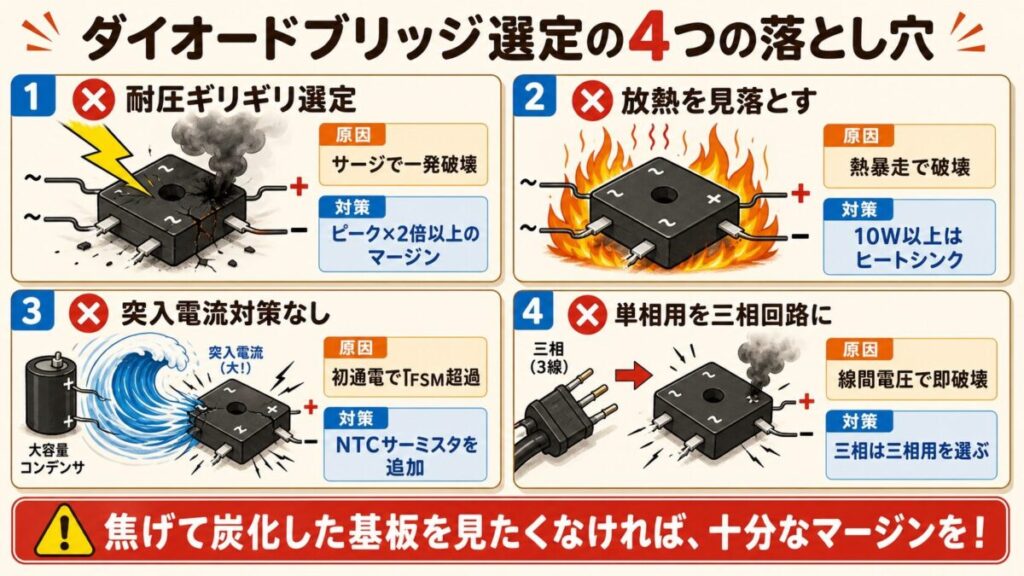

「AC100V＝ピーク141V＝150V耐圧でOKだろう」と選ぶと、雷サージで即破壊。最低でもピーク×2倍、できれば3倍の余裕を。
電気的に問題なくても、熱で壊れるパターン。10W以上の損失ならヒートシンク必須。Vfが小さいショットキー型のブリッジを選ぶのも有効。
特に大容量コンデンサと組み合わせるとき、初通電でIFSMを瞬間的に超えることがある。NTCサーミスタや起動抵抗を必ず入れる。
三相は線間電圧が高い（AC200V三相なら線間は約283Vピーク）。単相用のVRRMでは耐えられない。三相は必ず三相用ブリッジを選ぶ。
ダイオードブリッジが壊れた基板を見ると、真っ黒に焦げて炭化していることが多いです。それくらい大電流が瞬間的に流れる。安全な動作のためには、計算上の値より十分なマージンを取るのが鉄則です。

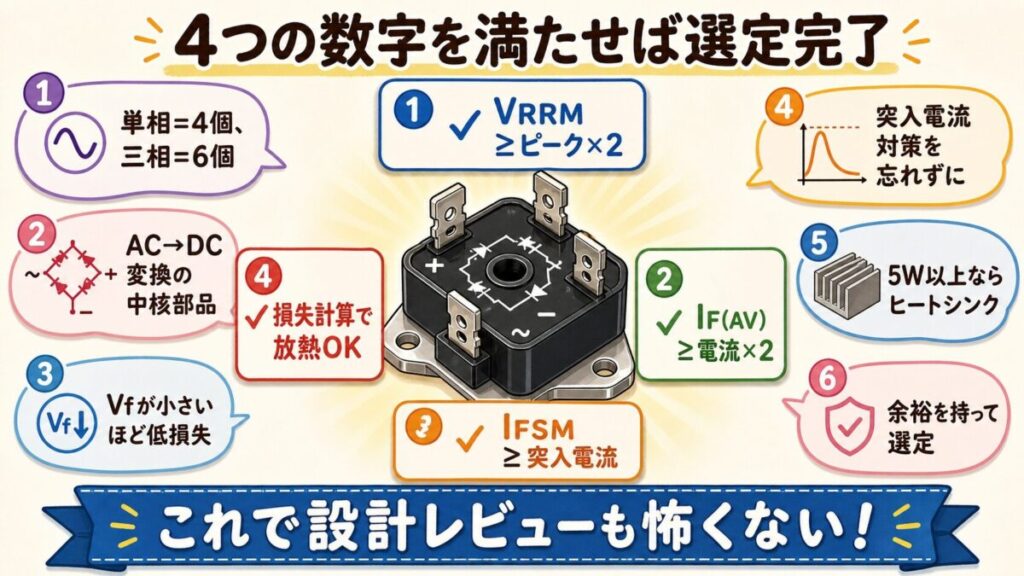

まとめ：4つの数字を満たせば選定完了
今回の内容を整理します。
- ダイオードブリッジ=ダイオード4個（または6個）で全波整流するパッケージ品
- 単相＝4個（家庭用AC）、三相＝6個（産業用AC）
- VRRM ≥ AC入力ピーク × 2
- IF(AV) ≥ 出力DC電流 × 1.5〜2
- IFSM ≥ 突入電流（定常の10〜20倍を想定）
- 損失 P = 2 × Vf × IF(AV)、5W以上ならヒートシンク必須
- 耐圧・電流容量はギリギリではなく、十分なマージンを確保
これで「ダイオードブリッジ選んでおいて」と言われても、堂々と答えられます。
次は、ブリッジ整流後の波形を平滑にする「平滑コンデンサ」を学ぶと、AC→DC変換の全体像が完成します。突入電流の原因も理解できるようになります。
