- 単相と三相の違いを聞かれても、うまく説明できない
- 家のエアコンの200Vと、工場の200Vは同じものなの？
- 目の前の200Vコンセントが単相か三相か、見分ける方法を知りたい
- 単相と三相の違いを「自転車」と「三輪車」のたとえで理解できる
- なぜ家庭は単相で、工場は三相なのか、その理由がわかる
- 単相200Vと三相200Vの違いと、コンセントの形での見分け方がわかる
単相と三相の違いは、電気の波を1つで送るか、タイミングを120°ずつずらした3つの波で送るかです。家庭のコンセントは単相（100Vと単相200V）で、工場のモーターなどは三相200V（動力とも呼ばれる）を使います。三相は電力が途切れず、少ない電線で大きな電力を送れるため、大型の機械に向いています。
同じ「200V」でも、家のエアコンにつながる単相200Vと、工場の機械につながる三相200Vは、送り方もコンセントの形も別物です。
この記事では数式を使わず、「自転車」と「三輪車」のたとえで、単相と三相の違いを順番に解説します。後半では、200Vコンセントが単相か三相かを形で見分ける方法も紹介します。
そもそも「電気の送り方」に種類があるって本当？
家のコンセントに電気を届けるために、発電所から電線を使って電気を「送って」いますよね。この「電気の送り方（配電方式）」に、実は大きく2つの種類があるんです。
単相（たんそう）
電気の波が1つだけ。
家庭のコンセント（100V・200V）はこれ。
自転車のペダルのように、1人でこぐイメージ。
三相（さんそう）
電気の波が3つ、交互に流れる。
工場やビルの大型機械はこれ。
3人が交代でペダルをこぐイメージ。
単相は「1つの波」で電気を送り、三相は「3つの波を交互に」送ります。たったこれだけの違いが、電線の本数・パワー・電気代・モーターの回り方まで、すべてを変えてしまうのです。

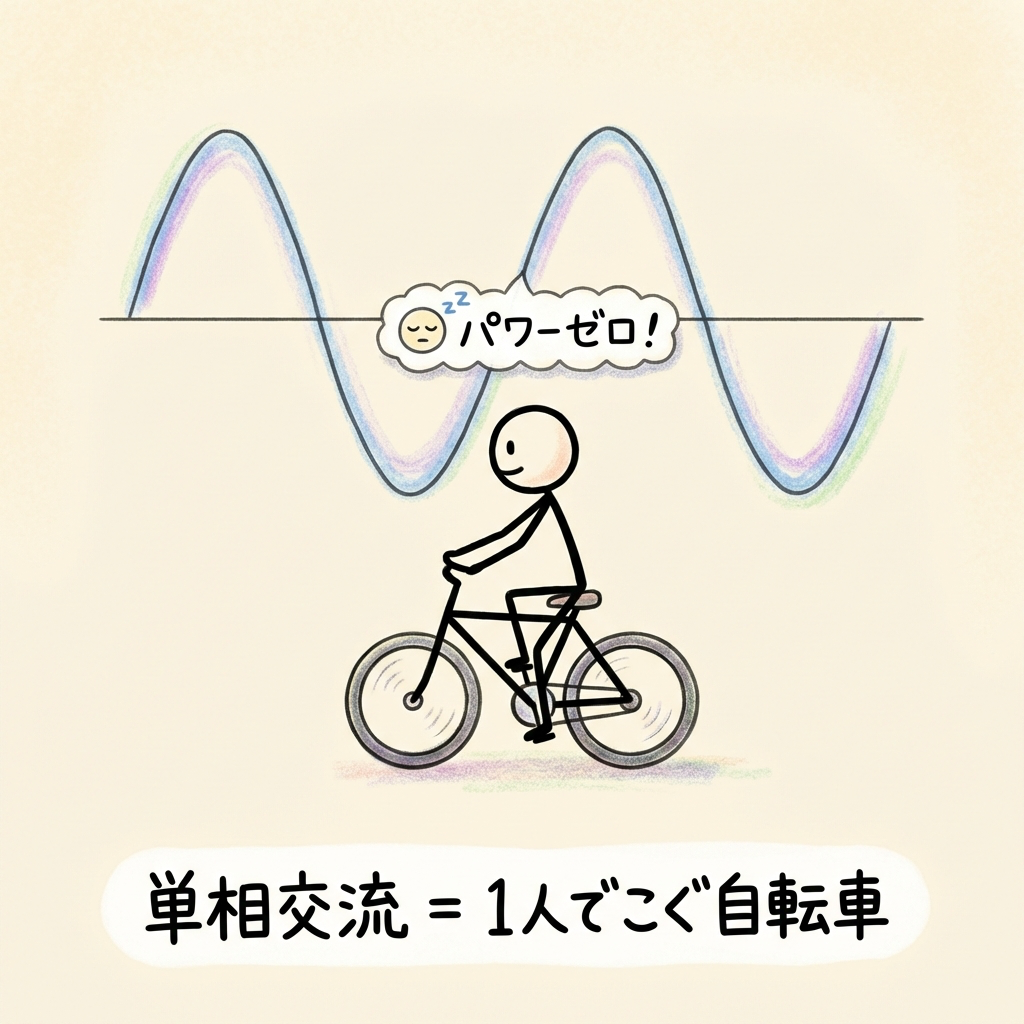

単相交流とは？｜「1人でペダルをこぐ自転車」
家庭のコンセントから出てくる電気の正体
あなたの家のコンセントに差し込むと出てくる電気。これが「単相交流」です。
「交流」というのは、電気の流れる向きが行ったり来たりする電気のこと。日本では1秒間に50回（東日本）または60回（西日本）、プラスとマイナスが入れ替わっています。
そして「単相」とは、この行ったり来たりする波が「1つだけ」ということ。自転車に乗っている1人の人が、右足→左足→右足…とペダルをこいでいる状態をイメージしてください。
単相の弱点：「一瞬、力が途切れる」
自転車のペダルを思い出してください。右足が一番上にあるとき、一瞬ペダルに力がかからない「死点」がありますよね。
単相交流も同じで、電気の波がプラスからマイナスに切り替わる瞬間、電力が一瞬ゼロになります。照明やテレビなど小さな家電では問題ありませんが、工場の大型モーターでは、この「力の途切れ」が振動や騒音の原因になります。
①電力が一瞬ゼロになる瞬間がある → 大型モーターには不向き
②大きな電力を送るには電線が太く（＝高コストに）なる
③モーターを自力で回転させられない（補助装置が必要）
電気の資格に挑戦してみたくなったら、身近な第二種電気工事士から始める道もあります。第二種電気工事士の学科試験の教科書と問題集が1冊になった本です（2026年度版）。
ポチップ

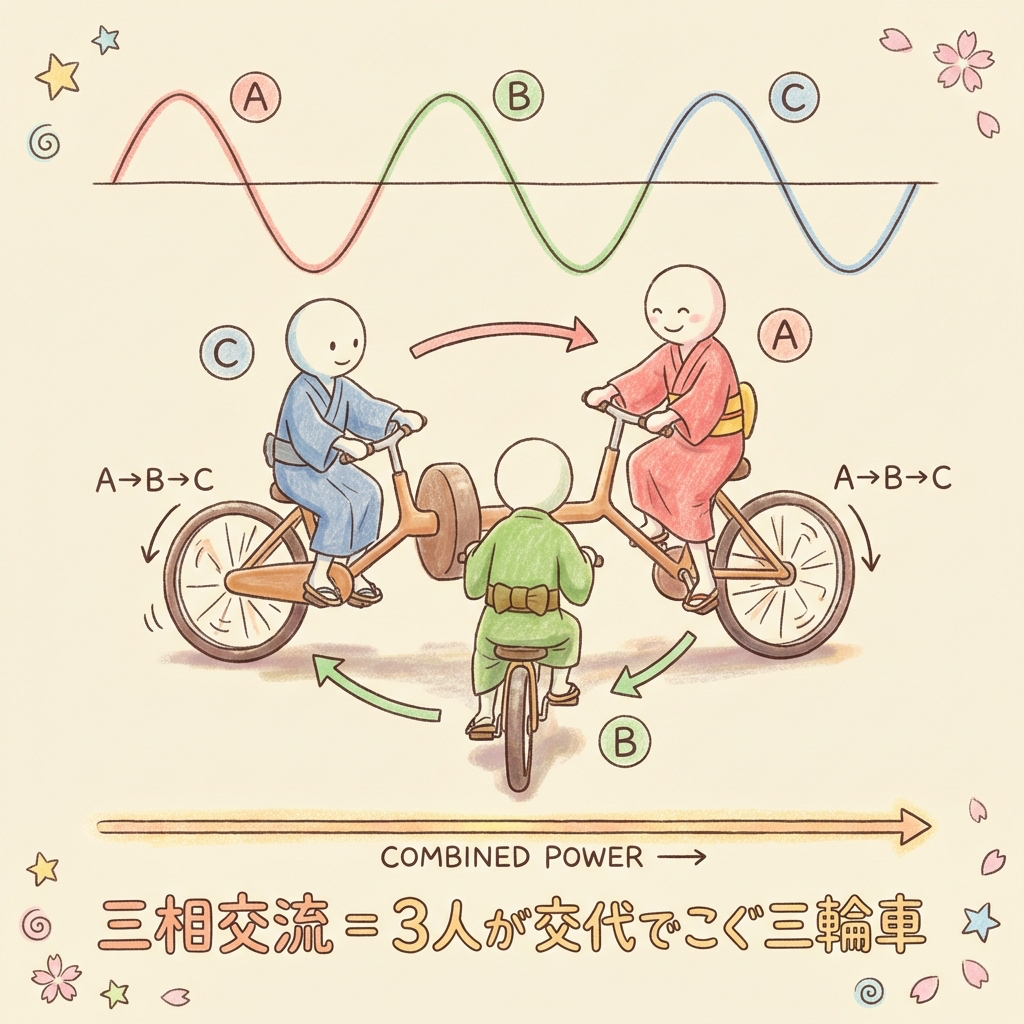

三相交流とは？｜「3人が交代でペダルをこぐ三輪車」

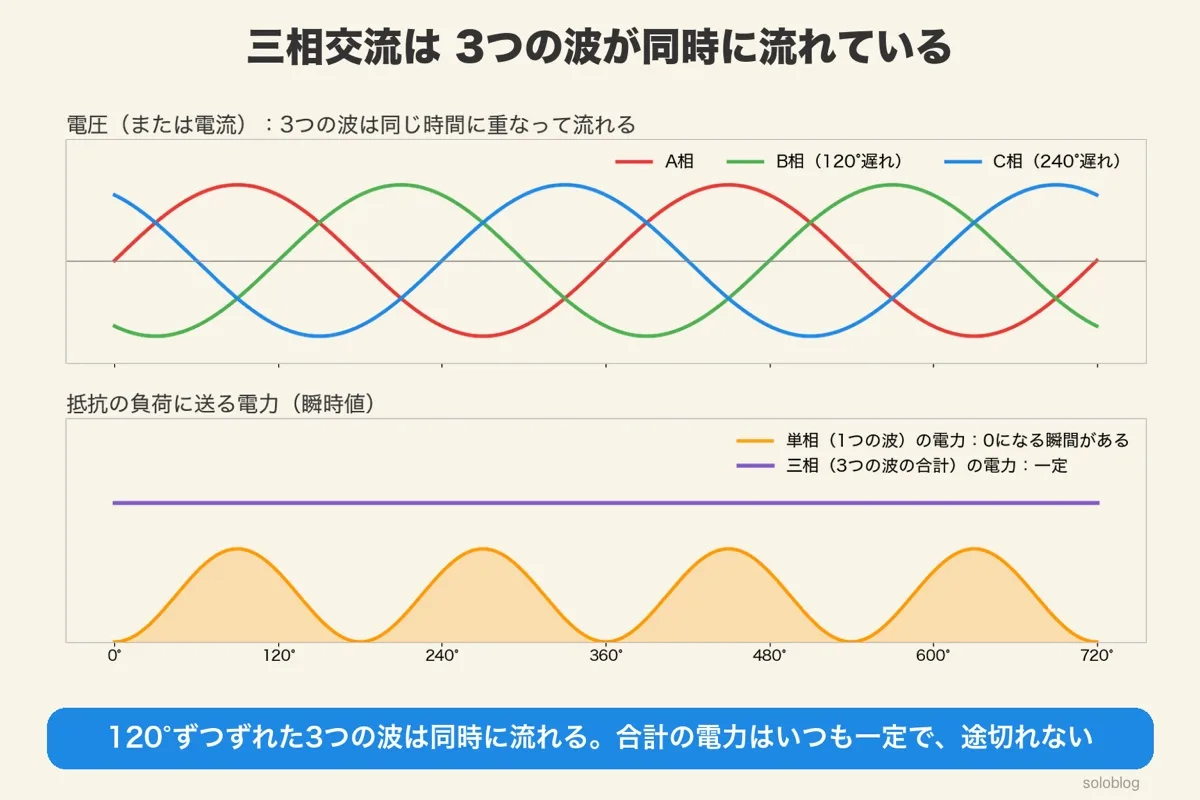

3つの波を「120°ずつズラして」送る電気
三相交流は、3つの電気の波を少しずつタイミングをズラして同時に送る方式です。
たとえるなら、3人が交代でペダルをこぐ三輪車です。Aさんが力を抜いた瞬間にBさんが全力でこぎ、Bさんが力を抜いた瞬間にCさんが全力でこぐ。3人が均等なタイミングで交代するから、三輪車は一瞬も止まらず、ずっと一定の速度で進みます。

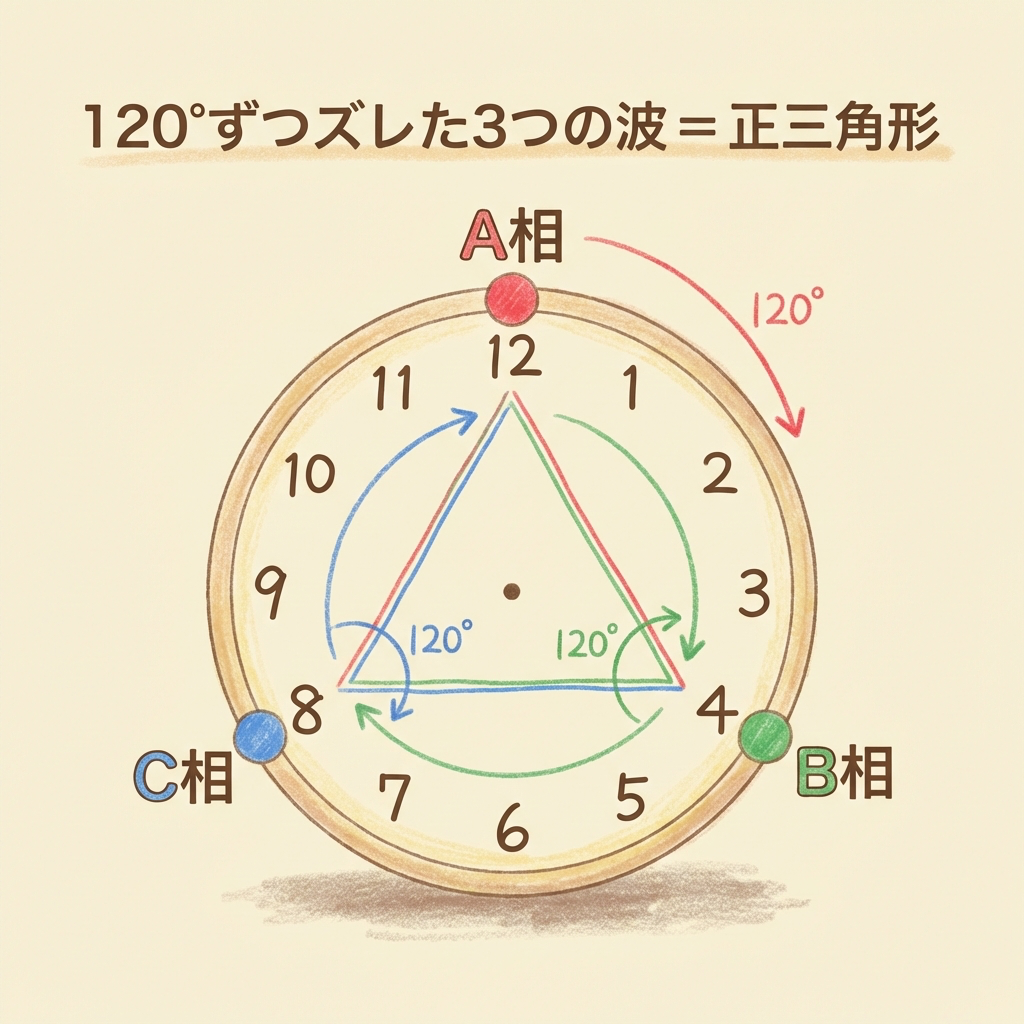

120°の「ズレ」ってどのくらい？
「120°ズレている」と言われてもピンとこないかもしれません。時計の文字盤で考えてみましょう。
時計は360°で一周ですよね。360° ÷ 3 = 120°。つまり、12時・4時・8時の位置にそれぞれの波が配置されているイメージです。この3つの点を線で結ぶと、きれいな正三角形になります。
(A相)
(B相)
(C相)
3つの波が「均等にズレている」からこそ、常に誰かがパワーを出している。これが三相交流の最大の強みです。単相の「一瞬パワーがゼロになる」弱点を、見事に克服しています。
なぜ家庭は単相で、工場は三相なのか？｜3つの決定的な理由

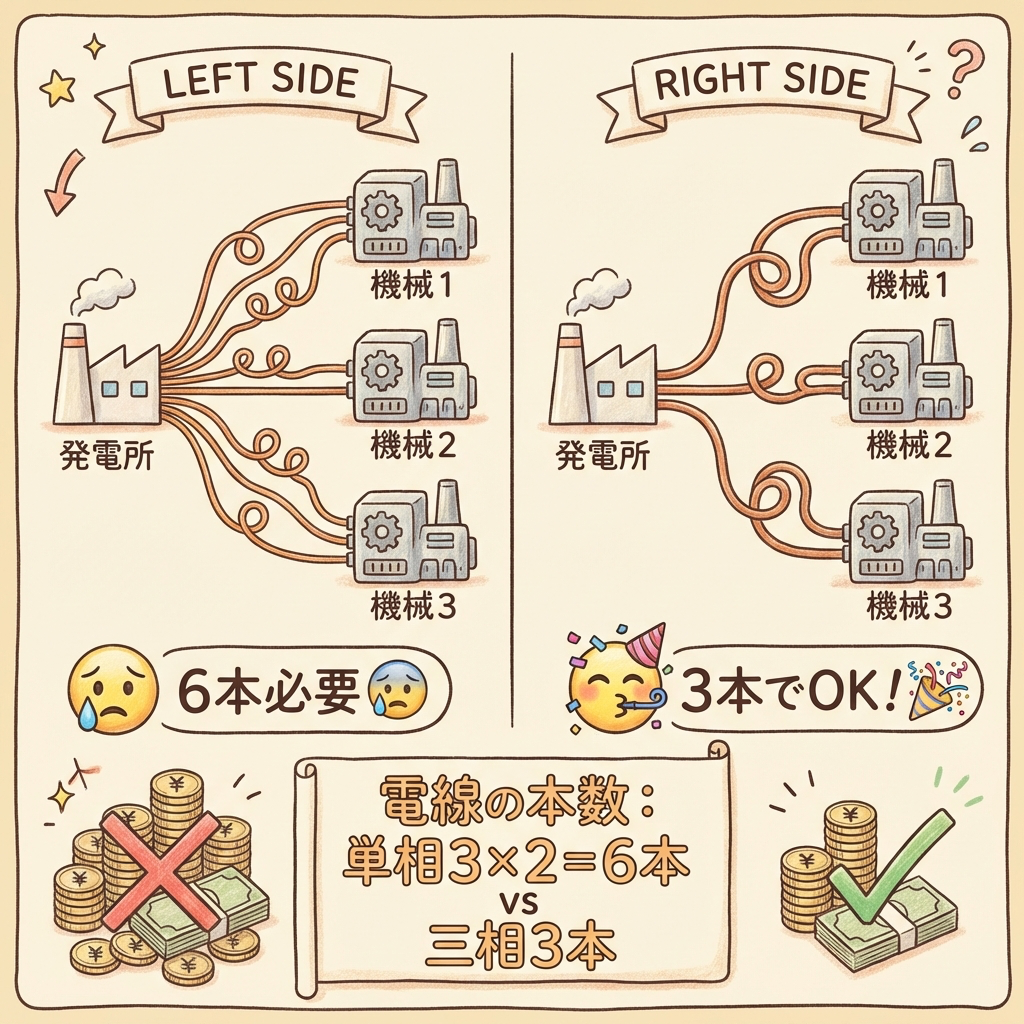

理由①：電線の本数が「6本→3本」に半減する
これが三相交流の最大のメリットです。
電気は「行き」と「帰り」の2本の線が必要です。ホースで水を送るのと同じで、送り出す管と戻す管がセットで必要なんですね。

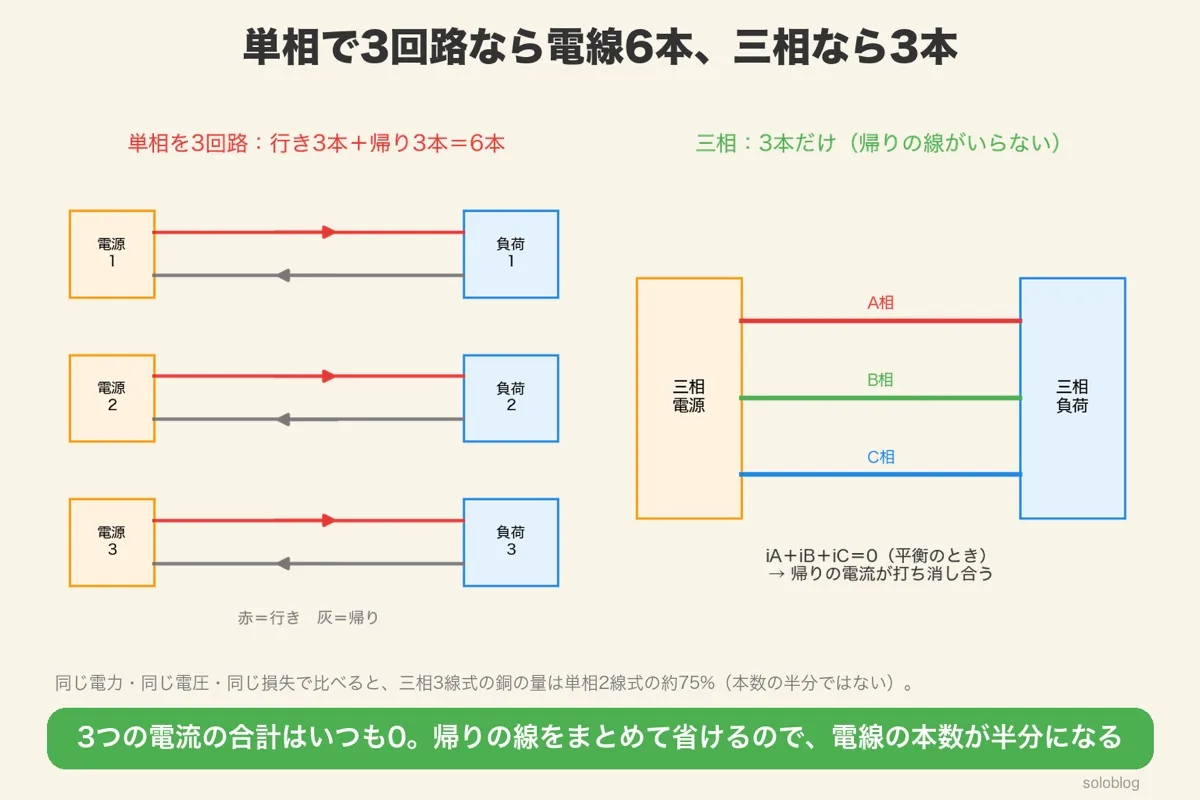

もし3台の機械にそれぞれ単相で電気を送ると、2本×3回路＝6本の電線が必要です。ところが、三相交流ならたった3本で同じ仕事ができます。
単相×3回路の場合
行き2本 × 3回路 = 6本
銅の使用量：多い → コスト高い
三相交流の場合
帰り線が不要で = 3本
銅の使用量：約半分 → コスト激減！
なぜ帰り線が不要なのか？それは、3つの電流を足し合わせると常にゼロになるからです。帰り線に流れる電流がゼロなら、その線は必要ありません。
発電所から何百kmも離れた工場まで、電線が6本→3本に減ると考えてみてください。銅の量、電柱の強度、工事費…すべてが約半分になります。産業界にとって、これは革命的なコスト削減なのです。
理由②：パワー（電力）が途切れない
先ほど「3人が交代でペダルをこぐ三輪車」の例えをしましたよね。Aさんが力を抜いた瞬間にBさんが全力を出すから、三輪車のスピードは一定です。
工場の大型モーターは「一定のパワー」が命です。パワーが途切れると振動し、製品の精度が落ち、機械の寿命も縮みます。三相交流なら、モーターにかかる力が常に一定なので、振動も騒音もほぼゼロ。だから精密な製造ラインでも安心して使えるのです。
理由③：モーターが「勝手に」回転する
これは初心者にとって一番「すごい！」と感じるポイントかもしれません。
三相交流をモーターに流すと、自動的に回転する磁界（回転磁界）が生まれます。モーターの中で磁石がグルグル回っているような状態が、電気をつなぐだけで実現するのです。
単相の場合、モーターに流れる磁界は「行ったり来たり」するだけ（交番磁界）で、自力では回転を始められません。起動用のコンデンサという部品を追加する必要があります。
工場のベルトコンベア、エレベーター、ポンプ…これらがすべて三相モーターで動いているのは、「電気をつなぐだけで回る」というシンプルさと信頼性のおかげなのです。
電気回路の基本があいまいなときは、入門書で土台を固めておくと理解が進みます。電気回路の基本を、つまずいている人向けにやさしく解説した入門書です（オーム社）。
単相と三相の違いを「比較表」で整理する
一目でわかる！単相 vs 三相の完全比較
| 比較項目 | 単相 | 三相 |
|---|---|---|
| 電気の波の数 | 1つ | 3つ（120°ずつズレ） |
| 電線の本数 | 2本（往復） | 3本（帰り線不要） |
| パワーの安定性 | 脈動する（ゼロの瞬間あり） | 常に一定 |
| モーターの回転 | 自力で回らない（補助必要） | 自動で回転 |
| 主な場所 | 家庭・小さいお店 | 工場・ビル・大型施設 |
| 電圧 | 100V / 200V | 200V（低圧）/ 6,600V（高圧） |
| コンセントの形 | 2穴 or 3穴（縦型） | 丸い3ピン（動力用） |
| 電気代のプラン | 従量電灯（一般的） | 低圧電力（動力プラン） |
| 銅の使用量 | 多い（基準） | 約75%で済む |
よくある疑問：家庭の200Vと工場の200V は同じ？
答えは「違います」。

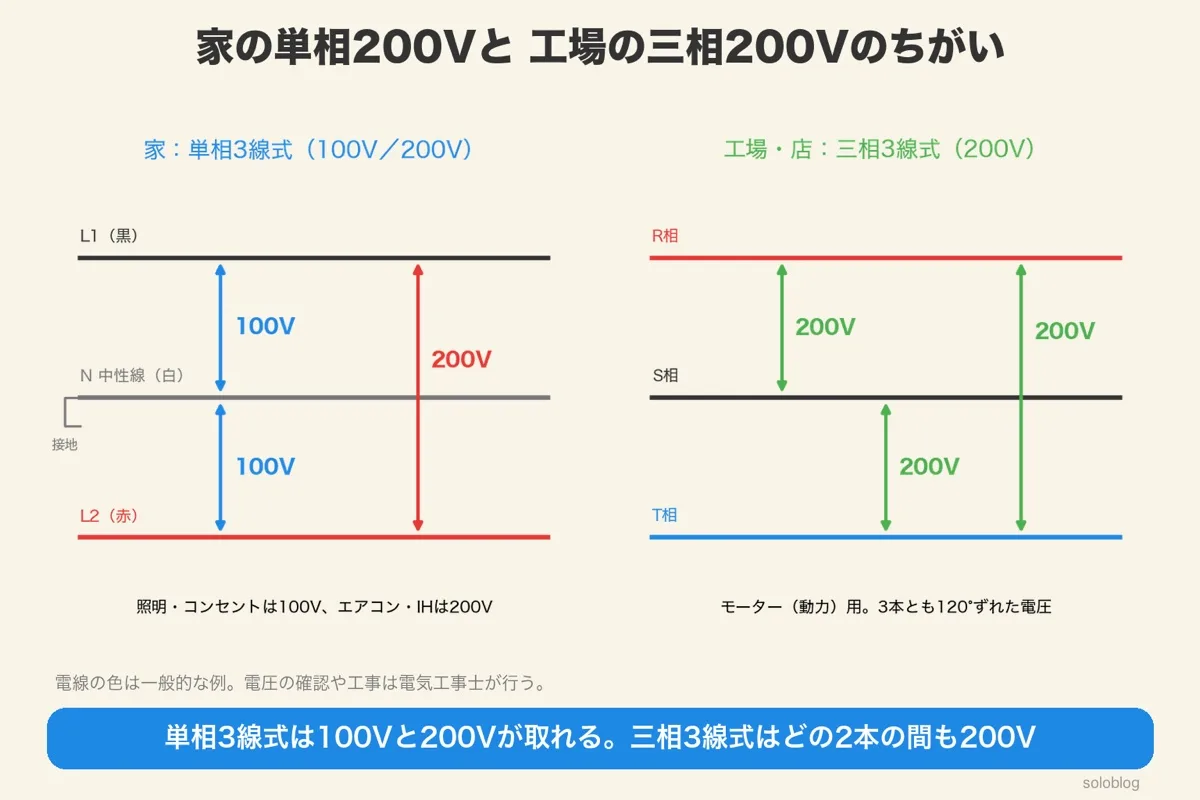

家庭のエアコン用200Vは「単相200V」です。家には電線3本（単相3線式）で電気が届いていて、そのうち2本を使うと200V、1本と中性線を使うと100Vになります。一方、工場の200Vは「三相200V」です。こちらも電線は3本（三相3線式）ですが、3本すべてに120°ずつずれた波が流れています。
コンセントの形も違います。家庭の単相200Vコンセントは、横向きの穴が2つ並び、その下にアースの穴があります（20A用は片方の穴がL字形）。工場の三相200Vの「動力コンセント」は、平たい穴が3つ（アース付きは4つ）並ぶ形です。見た目からして全く違うので、間違えて差し込む心配はありません。
「200Vだから同じ」ではありません。単相200V（家庭用）と三相200V（動力用）は、電気の送り方が根本的に異なります。電気代のプランも別物です。
身近な場所で「単相」と「三相」を見分けてみよう
あなたの家にあるのは全部「単相」
テレビ、冷蔵庫、洗濯機、エアコン、電子レンジ、ドライヤー…あなたの家のコンセントに差し込む家電はすべて単相です。100Vのものがほとんどで、エアコンやIHクッキングヒーターなど大きめの家電だけが単相200Vを使います。

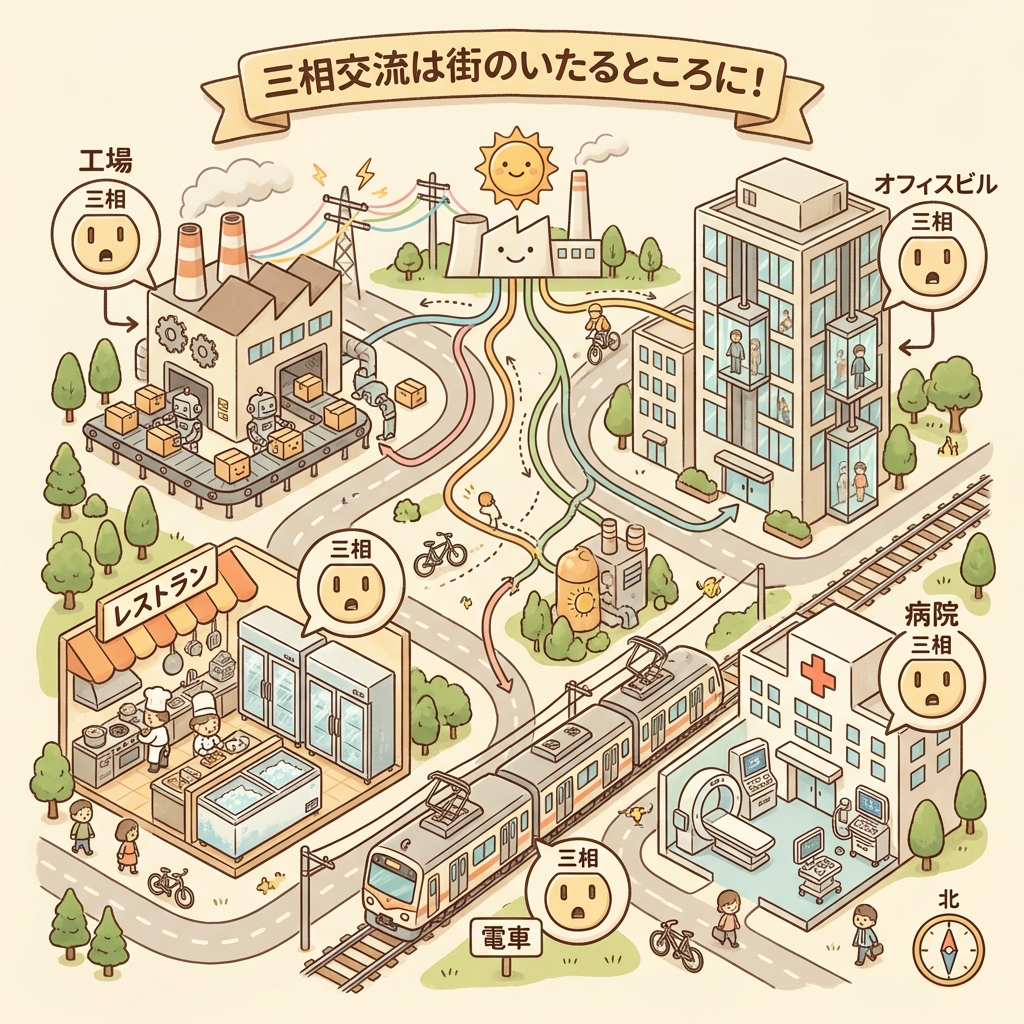

「三相」は街の中にもたくさんある
実は、私たちの身近にも三相交流で動いている機械はたくさんあります。
| 場所 | 三相で動いている機器 | 理由 |
|---|---|---|
| 工場 | ベルトコンベア、プレス機、ポンプ | 大電力＋安定回転が必要 |
| ビル | エレベーター、空調設備 | 大型モーターを安定駆動 |
| 飲食店 | 業務用冷蔵庫、業務用エアコン | 電気代が安い（動力プラン） |
| 病院 | 手術室の空調、非常用発電機 | 途切れない安定電力が生命線 |
| 鉄道 | 電車のモーター | 大出力＋回転制御が必要 |
飲食店の厨房に「丸い3穴のコンセント」を見かけたことはありませんか？あれが三相200Vの動力コンセントです。業務用の冷蔵庫やエアコンは三相で動かすことで、1kWhあたりの電気代が家庭用より安くなります。
三相（動力プラン）は、基本料金は家庭用より高いですが、1kWhあたりの電気料金単価が安いのが特徴です。大量に電気を使う工場や飲食店にとっては、トータルで大きなコスト削減になります。
電気を「使える形」に変える技術シリーズ｜全7ステップの全体像
電気は発電所からスマホまで、何度も「形」を変えて届きます。このシリーズは、その変換技術をマクロ（街）→ ミクロ（機器内部）→ 発電源の順で解き明かす全7記事です。順番通りに読むと、すべてが繋がって理解できます。
-
1
単相と三相の違い｜「家のコンセント」と「工場の電気」はなぜ違う？家庭と産業の電気の届き方の違い。シリーズ全体の前提となるマクロな視点を5分で押さえる記事を読む →
- 2
- 3
-
4
なぜコンセントの電気はそのまま使えないのか？｜AC100VからDCになるまでの全体像家のコンセントから機器の中でDCに変わるまでの「整流」プロセスを完全図解。家の中へズームインする最初の一歩記事を読む →
- 5
-
6
なぜDC-DC変換にスイッチングを使うのか？｜「高速ON/OFF」で電圧を変える不思議な仕組みスマホ・PC・EVの中で起きている最後の電圧調整。なぜ「高速スイッチ」が使われるのかを物理から理解記事を読む →
-
7
太陽光パネルはなぜ電気を作れる？｜「光起電力効果」の仕組みを中学理科で理解する電気の旅の出発点に戻る最終回。太陽光は最初からDCを作るからこそインバータが必要、というシリーズ全体の集大成記事を読む →
まとめ｜単相と三相の違いを3行で
① 単相 = 波が1つ。家庭のコンセント。自転車のように「1人でこぐ」。
② 三相 = 波が3つ。工場やビルの電気。3人が交代でこぐから「パワーが途切れない」。
③ 三相の魔法。3つの電流の和がゼロ → 帰り線が不要 → 電線が半分で済む → コスト激減。
普段なにげなく使っている電気にも、こんなに合理的な仕組みが隠されていたんですね。
もし「もう少し詳しく知りたい！」「電験三種に挑戦してみたい！」と感じたら、次の記事で三相交流の詳しい原理を学んでみてください。この記事で「自転車と三輪車」のイメージが掴めたあなたなら、きっとスムーズに理解できるはずです。
