マイコンやロジックICの回路図を見ると、電源ピンの近くに小さなコンデンサが必ず入っていますよね。

でも初心者のうちは、あれが何をしているのか見えません。私も最初は「とりあえず0.1μFを置くもの」だと思っていました。

結論から言います。デカップリングコンデンサとは、ICが一瞬だけ大電流を欲しがったときに、足元で電気を貸し出し、同時に高周波ノイズをGNDへ逃がすためのコンデンサです。

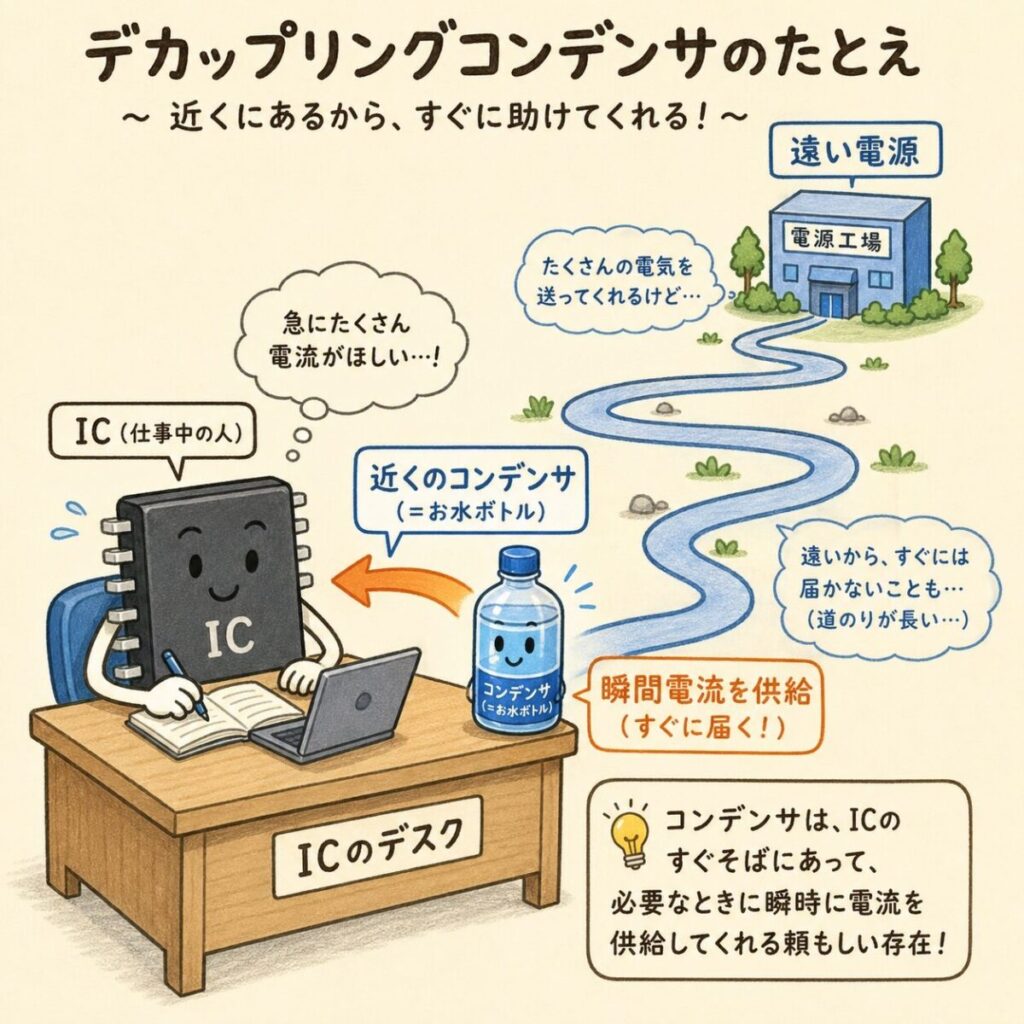

デカップリングコンデンサとは「ICの足元に置く非常用電源」です

ICは、ずっと同じ電流を食べているわけではありません。内部でスイッチがパチパチ切り替わるたびに、一瞬だけ大きな電流を欲しがります。

ところが、遠くの電源からその瞬間電流を運ぼうとすると、配線の抵抗やインダクタンスが邪魔をします。すると電源電圧が一瞬へこみ、誤動作やリセットの原因になります。

そこでICのすぐ近くに小さなコンデンサを置き、「必要な瞬間だけ、すぐ出せる電気」を持たせておくのです。

電源ラインのコンデンサには、デカップリングのほかに、整流した電圧をならす「平滑」の役目もあります。

混乱しやすいのは当然です。なぜなら、同じコンデンサが「瞬間電流の供給」と「高周波ノイズの逃がし」の両方をやっているからです。

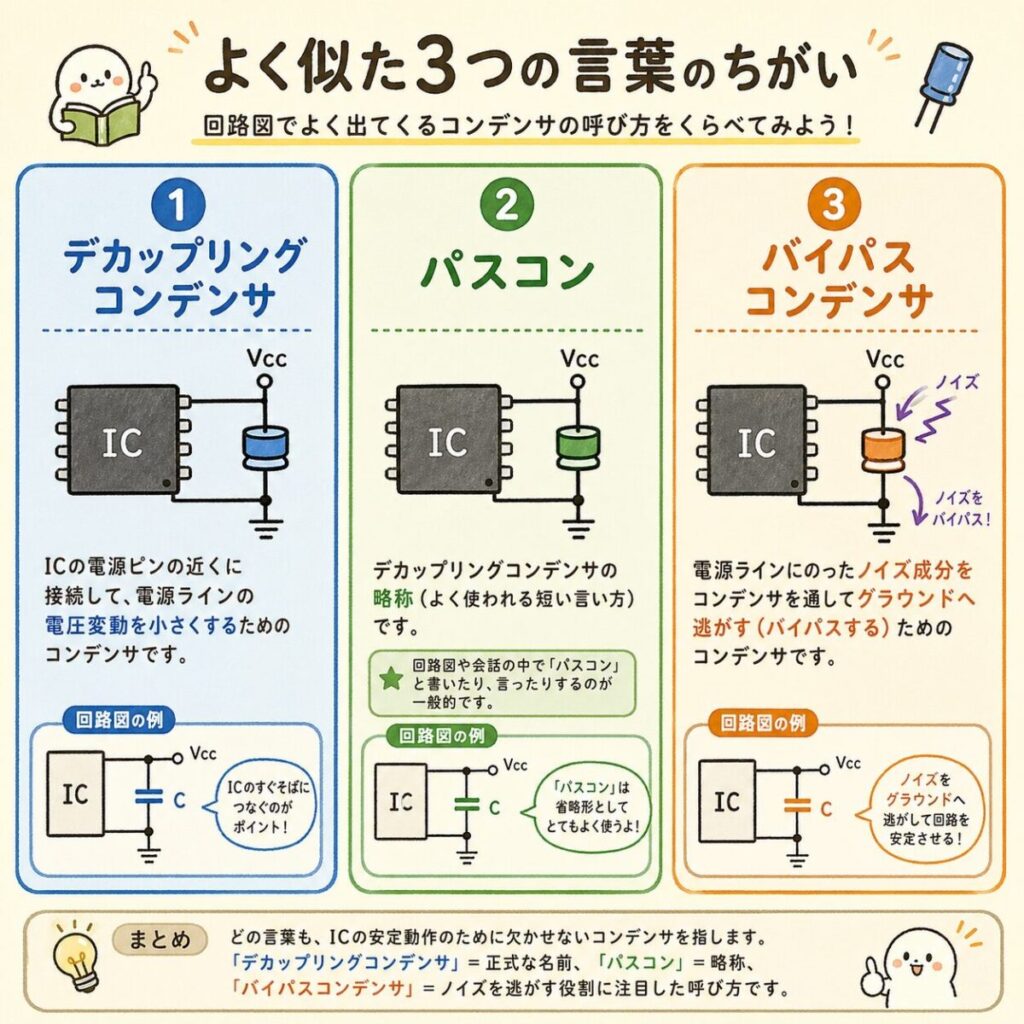

つまり、役割を「分離」と見るか、「バイパス」と見るかで呼び方が変わっているだけ、と考えるとスッキリします。

ここで大事なのは、配線は理想の導線ではないということです。配線にはわずかな抵抗だけでなく、インダクタンスもあります。

この続きと一緒に読まれている記事

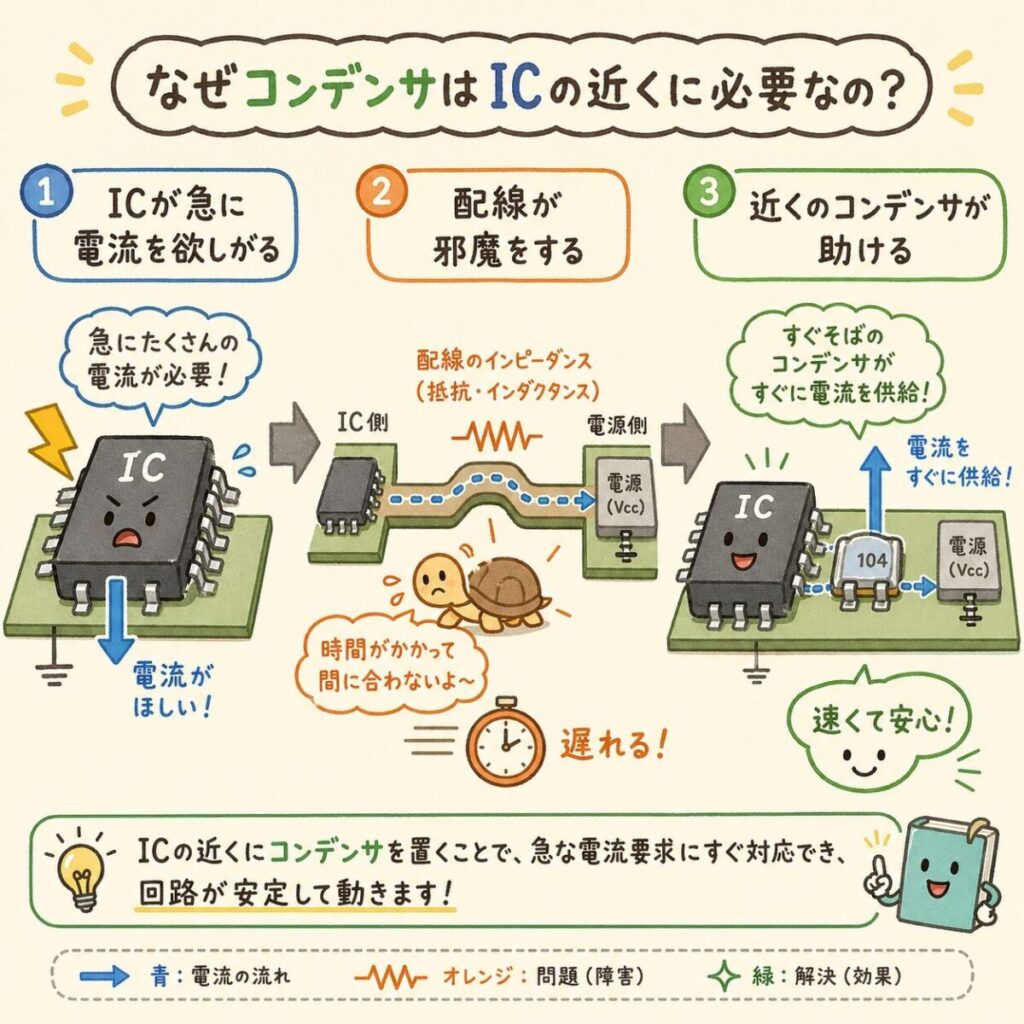

このインダクタンスは、電流を急に変化させるのを嫌います。だからICが「今すぐ電流ほしい」と叫んでも、遠くの電源からは即座に届きません。

デカップリングコンデンサをICの電源ピンのすぐ横に置けば、配線の長さをほぼ無視できるので、必要な電流をすぐ渡せます。

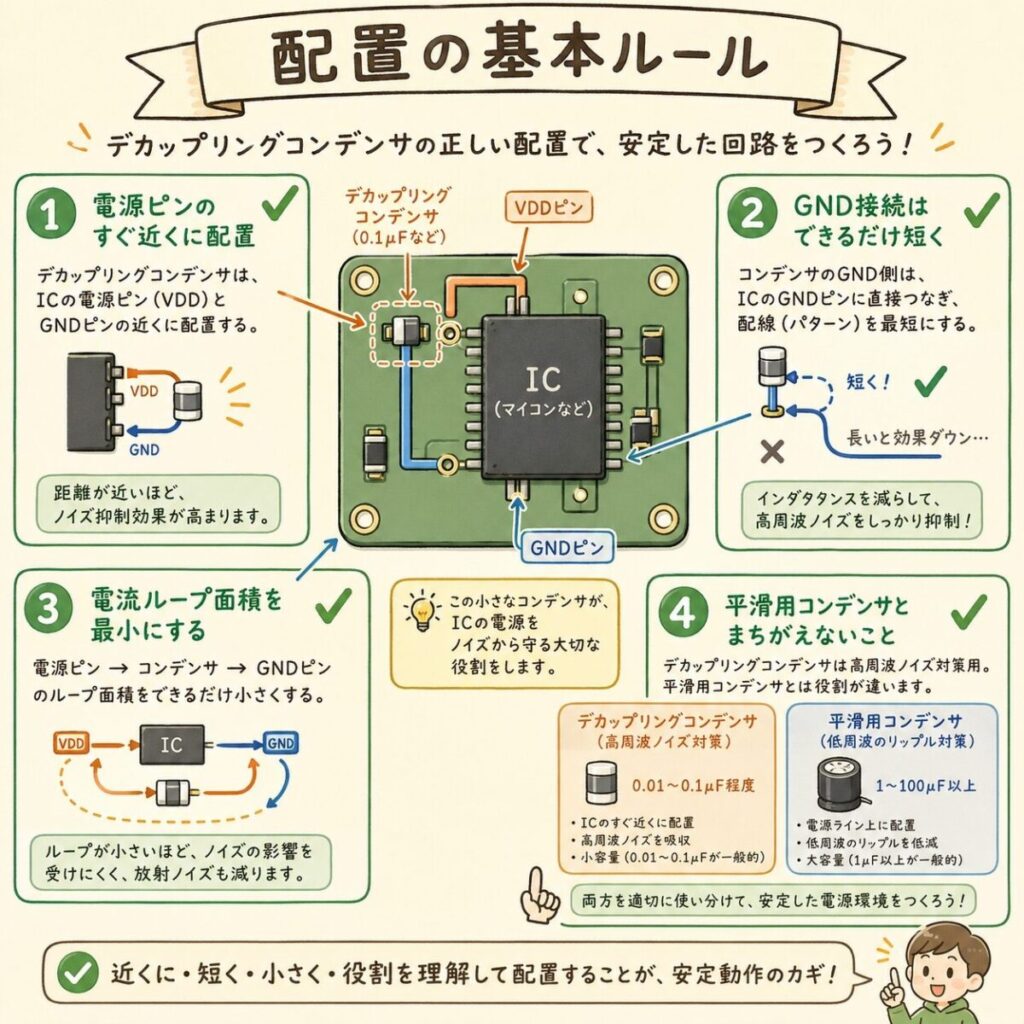

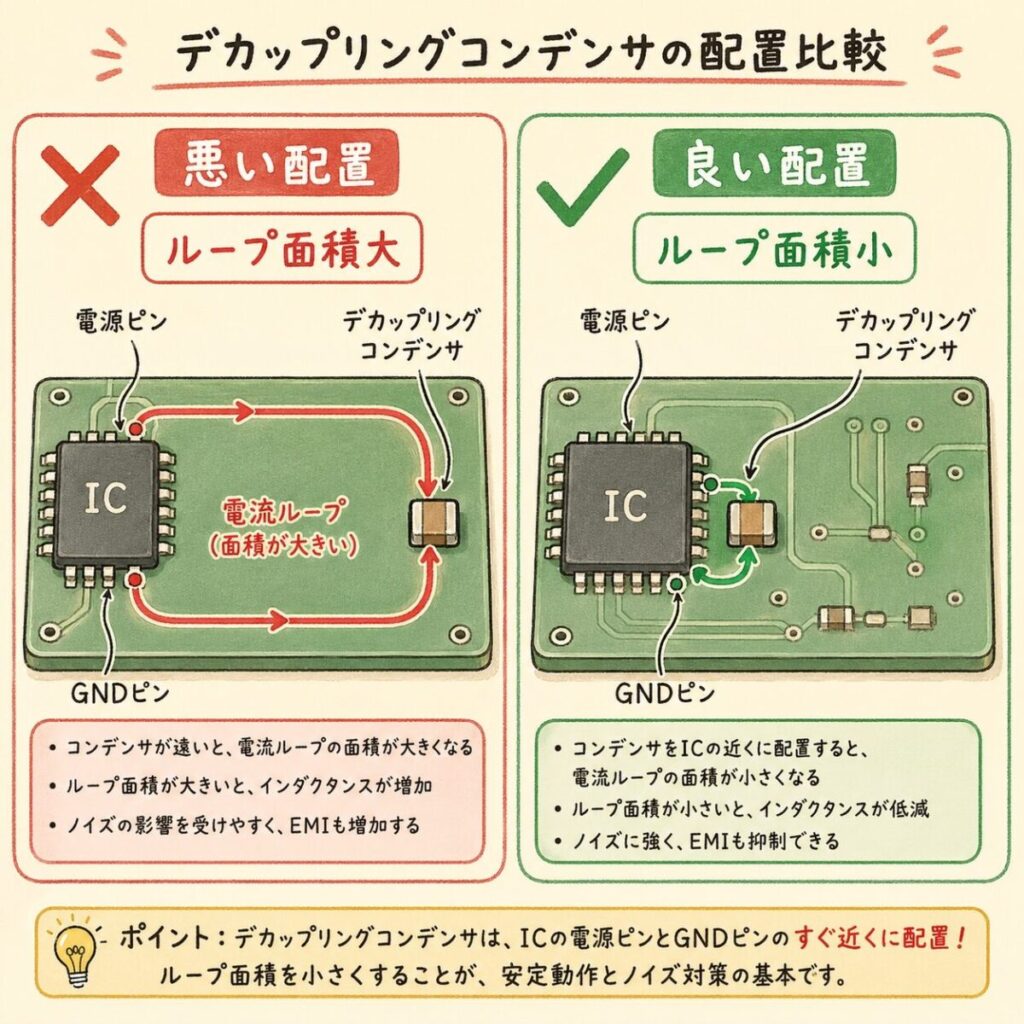

「近くに置け」と言われる本当の理由は、見た目の作法ではありません。電流の往復ルートを短くし、電圧の揺れを減らすためです。

この2つを混同すると、回路の見え方が一気にぼやけます。

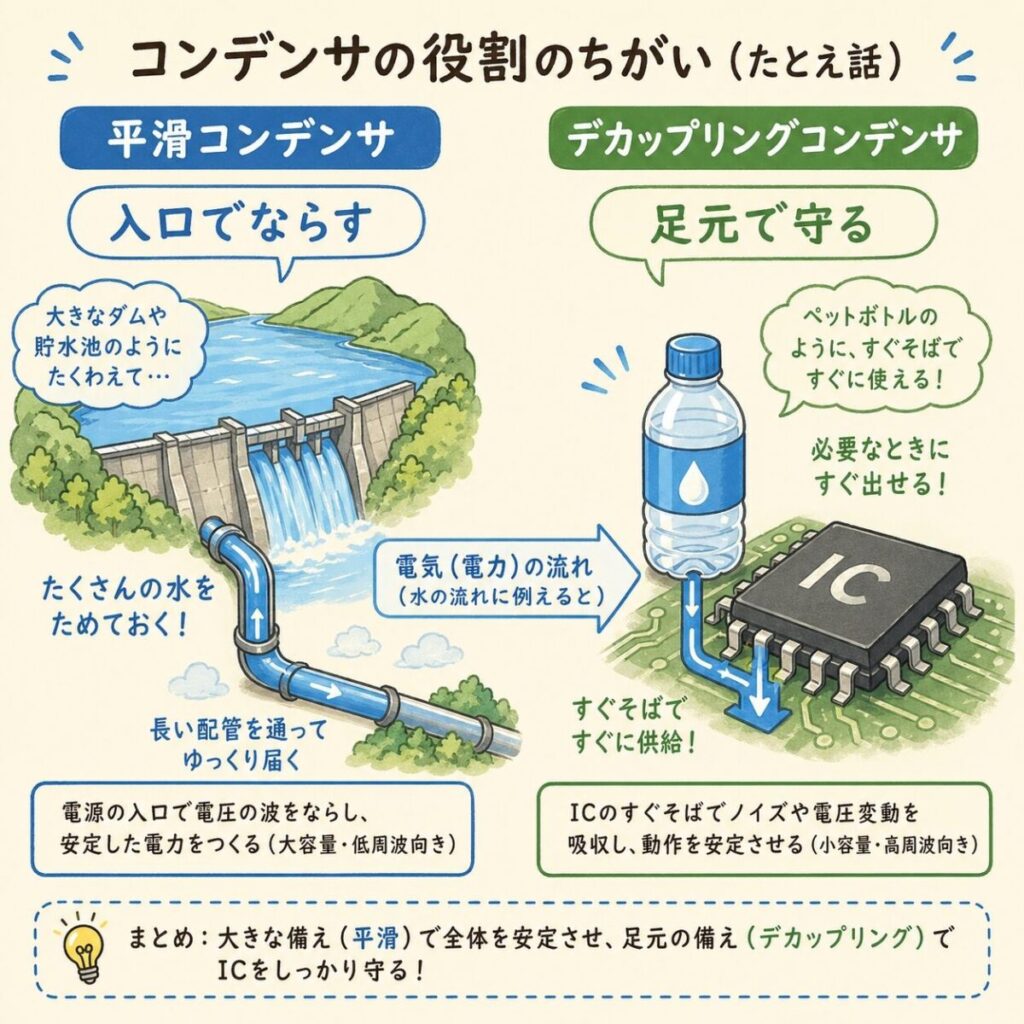

平滑コンデンサは、整流後の大きな波打ちをならす担当です。いわば「大きく貯める役」。

一方、デカップリングコンデンサは、ICの足元で小刻みな電流変動と高周波ノイズに対応する担当です。いわば「超高速で出し入れする役」です。

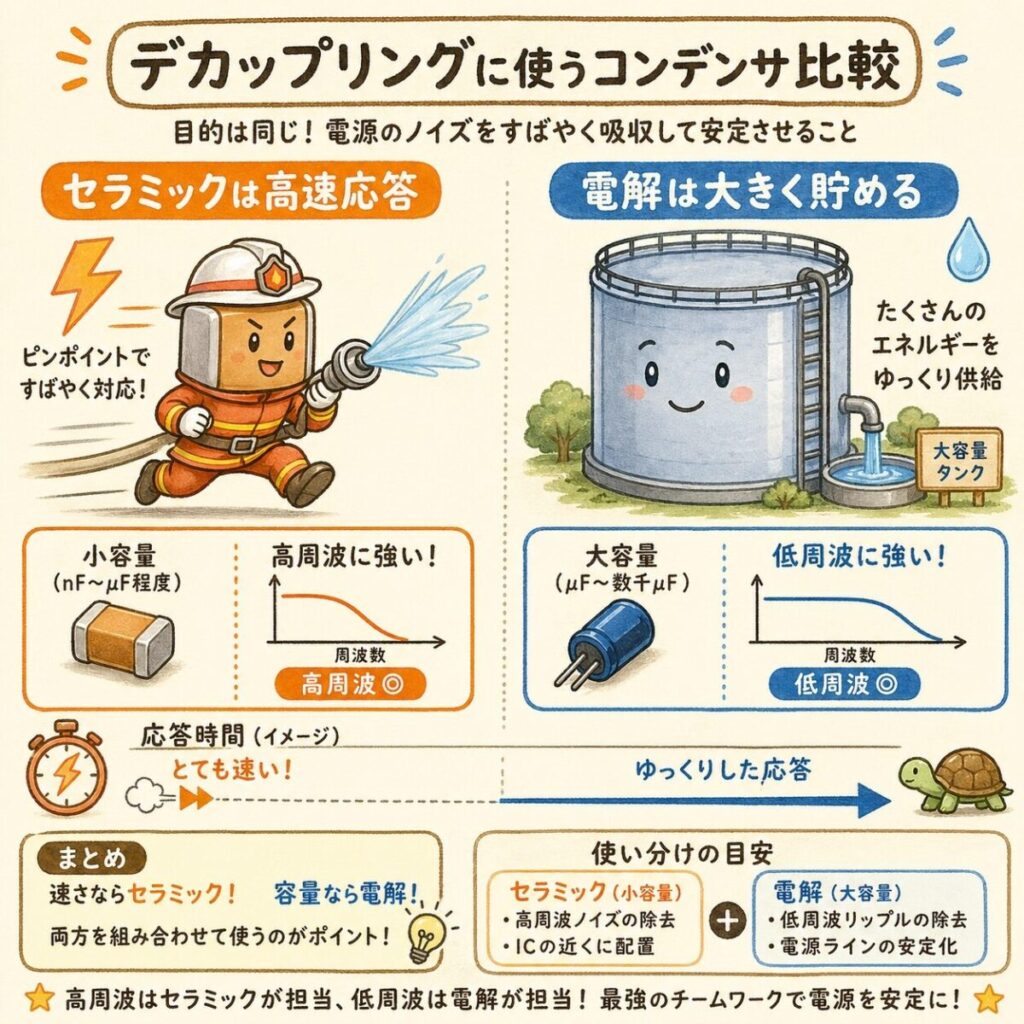

デカップリング用途では、まずセラミックコンデンサが主役です。理由は、素早く反応できるからです。

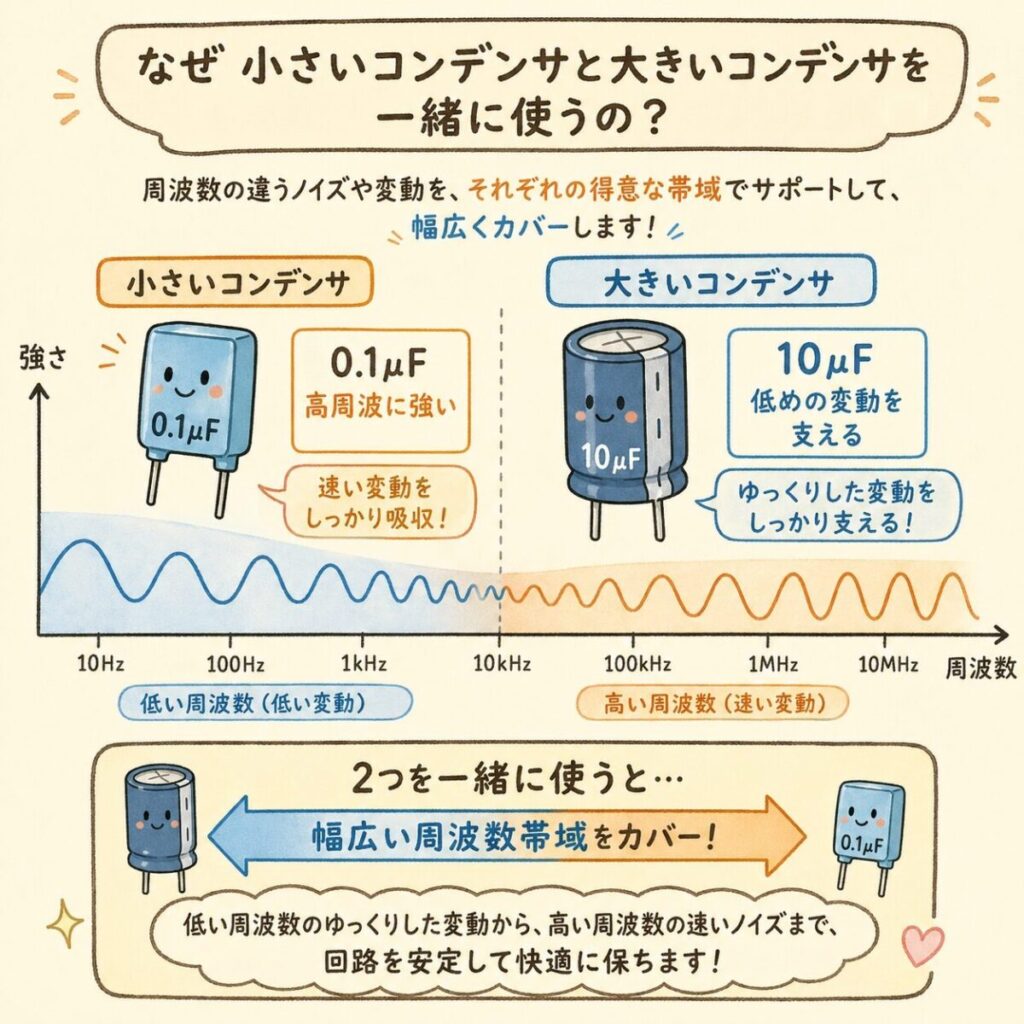

初心者向けにざっくり言うと、0.1μFは「高周波の素早い揺れを押さえる係」、1μF〜10μFは「少し大きめの変動を支える係」と考えると理解しやすいです。

つまり、1個で全部を完璧にやるのではなく、役割の違う容量を組み合わせて守備範囲を広げるイメージです。

ここで大切なのは、「大きい容量1個が最強」ではないことです。

コンデンサにはESRやESLがあり、高い周波数になるほど理想通りには振る舞いません。だから現実の基板では、複数個を組み合わせて使うのが普通です。

ただし、初心者向けの第一歩としては、まずICの近くに小容量セラミックを置く意味を理解することが最優先です。
