実効値・最大値・平均値の違い｜なぜ100Vは141V？

家庭のコンセントは「100V」と言われます。でも、交流の電圧をくわしく調べると、ピーク（最大値）は約141Vもあるのです。「えっ、100Vじゃないの？」と混乱しますよね。

この謎を解くカギが、実効値・最大値・平均値という3つの値です。図と計算式を使って、ゼロからスッキリ理解していきましょう。電験を受ける方にも役立つ内容です。

結論：3つの値はこう違う

先に答えを言ってしまいます。3つの値の違いは、ひとことでこうです。

そして、もっとも大事なのがこれです。

なぜわざわざ「実効値」なんてものを使うのか？まずは、その理由から見ていきましょう。

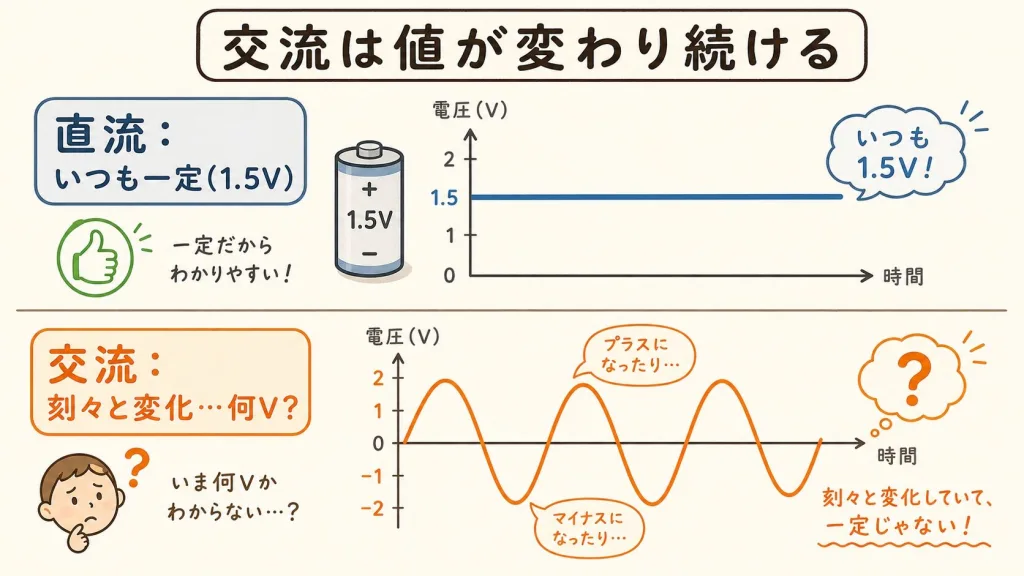

そもそも、なぜ「代表値」が必要なのか

電池のような「直流」なら、電圧はずっと一定です。「1.5V」と言えば、いつでも1.5V。話は簡単です。

ところが「交流」は違います。交流の電圧は、プラスからマイナスへ、刻々と波のように変化しています。0Vの瞬間もあれば、ピークの瞬間もある。

そこで登場するのが、波を1つの数字で表すための「代表値」です。代表のしかたによって、最大値・実効値・平均値の3種類があるというわけです。

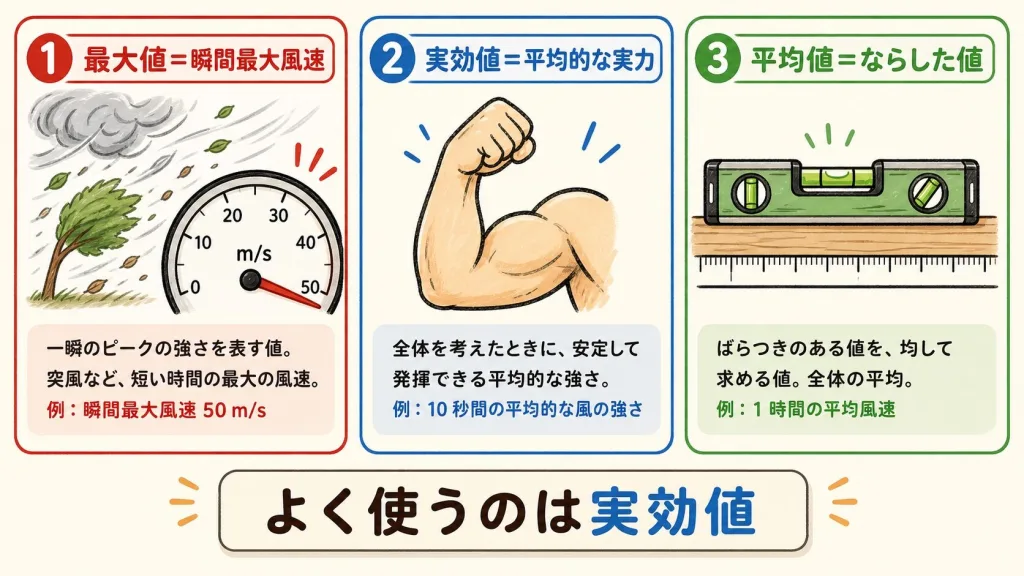

3つの値を「身近な言葉」でイメージする

3つの値は、それぞれこんなイメージでとらえると、グッとわかりやすくなります。

ポイントは、いちばんよく使われるのが真ん中の実効値だということ。なぜなら実効値は「その交流が実際にどれだけの仕事をするか」を表してくれるからです。次のブロックで、この理由をくわしく見ます。

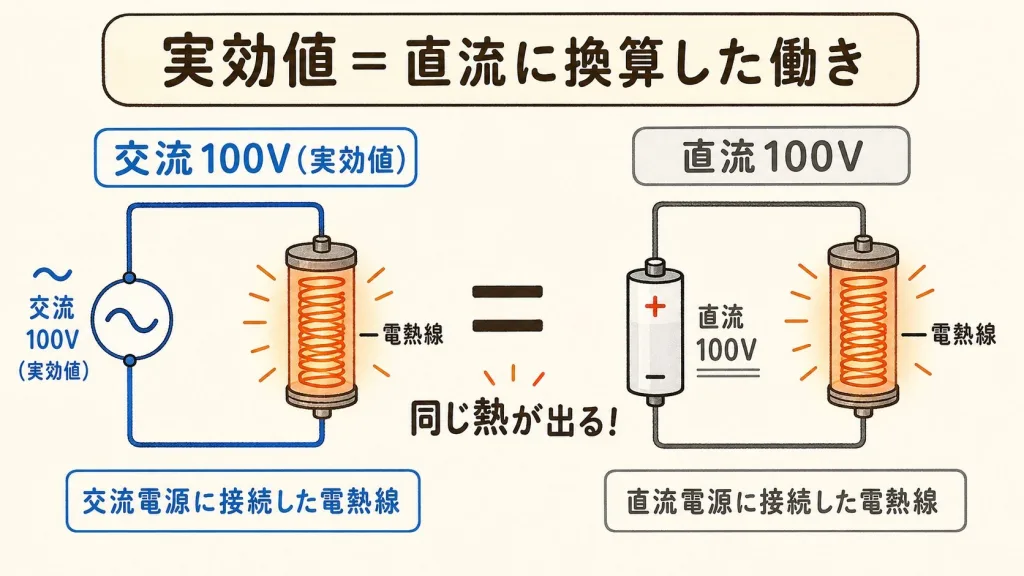

なぜ「実効値」を使うのか？答えは「熱」

実効値がいちばん大事にされる理由は、たったひとつ。「同じ熱（仕事）をする直流の値」だからです。

たとえば、電熱線（ヒーター）を温める場面を考えてみましょう。

言いかえると、実効値は「交流の本当の実力」を表しています。波がプラスとマイナスを行ったり来たりしていても、トータルで見れば100Vの直流と同じ働きをする。だから「この交流は実効値100Vです」と言えば、実際の力がすぐにわかるのです。

私たちが普段「コンセントは100V」と言うとき、それはこの実効値のことを指しています。電気製品が想定しているのも、この実効値です。

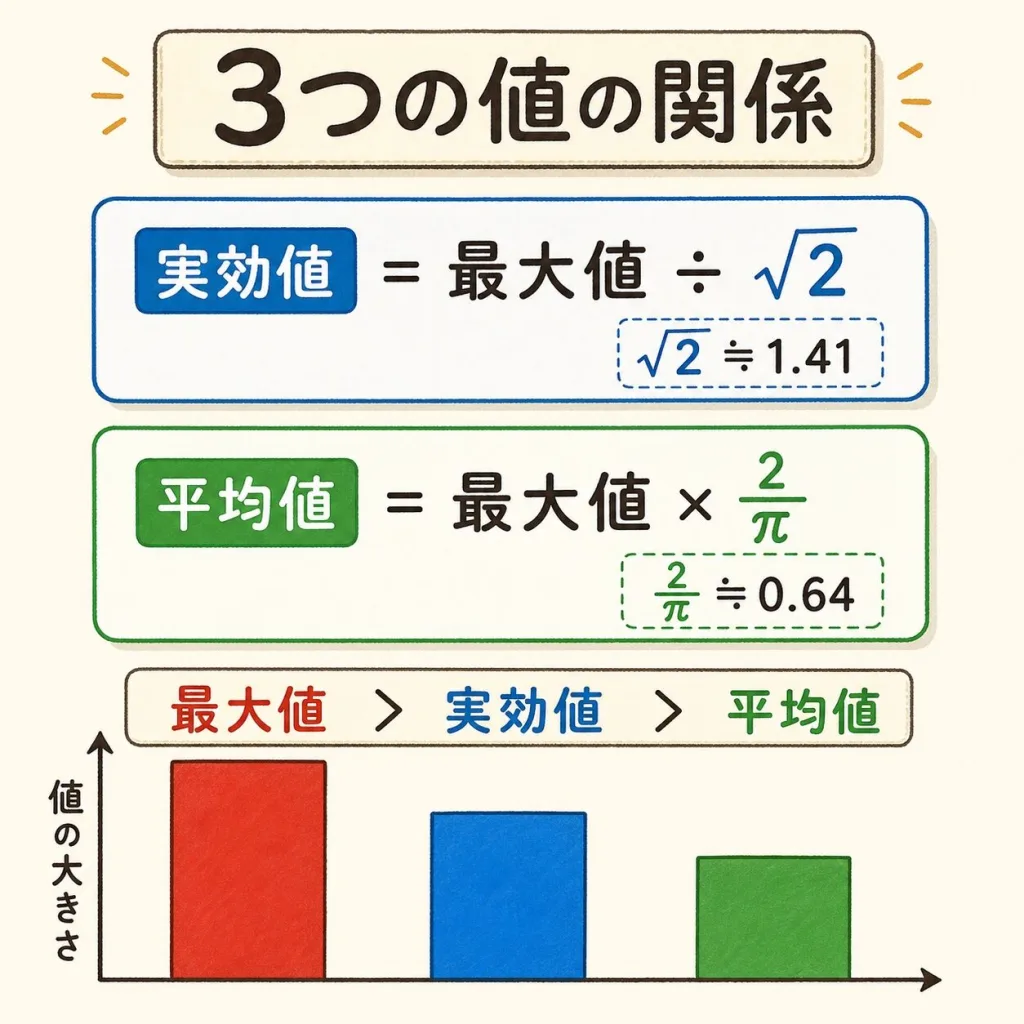

3つの値をつなぐ計算式

正弦波（きれいな波の形）の交流では、3つの値はキッチリした関係で結ばれています。式で見てみましょう。

ここで「√2（ルート2）」が出てきます。これは約1.41という数字です。「π（パイ）」は円周率で約3.14ですね。具体的な数字を入れると、こうなります。

つまり、3つの値の大きさを並べると「最大値 ＞ 実効値 ＞ 平均値」の順になります。最大値がいちばん大きく、平均値がいちばん小さい、と覚えておきましょう。

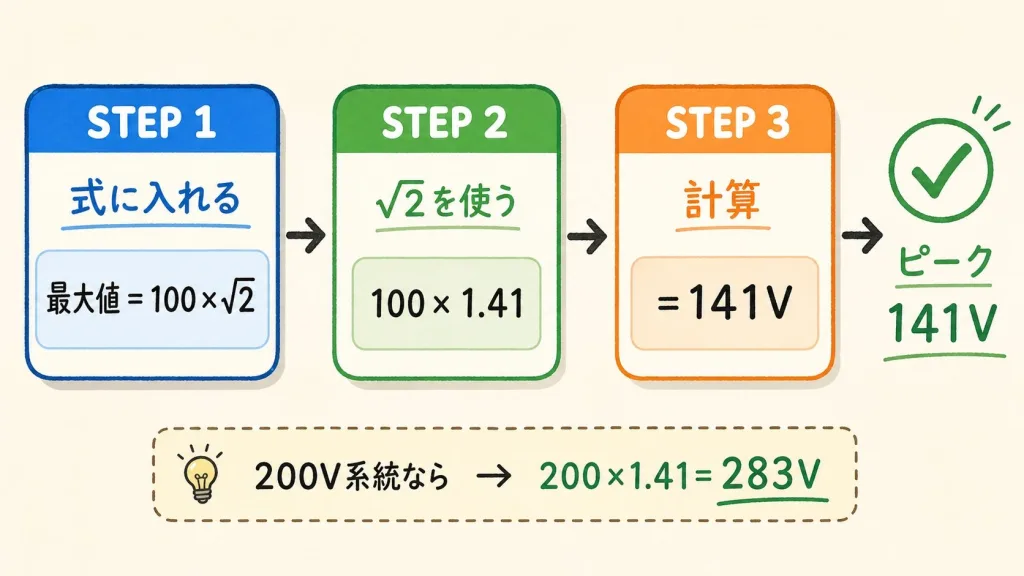

実際に計算！100Vの最大値は何V？

いよいよ核心です。「コンセント100V」の最大値が、なぜ141Vになるのかを計算で確かめましょう。

さきほどの式「実効値 ＝ 最大値 ÷ √2」を、最大値を求める形に変えます。

おまけ：200V系統の最大値は？

同じやり方で、エアコンなどに使う200Vの最大値も計算できます。

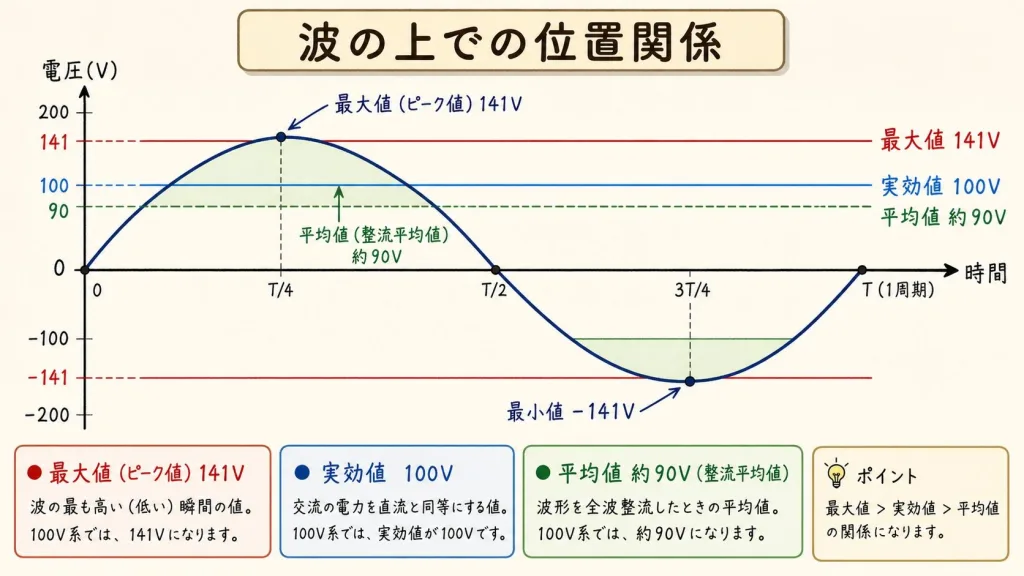

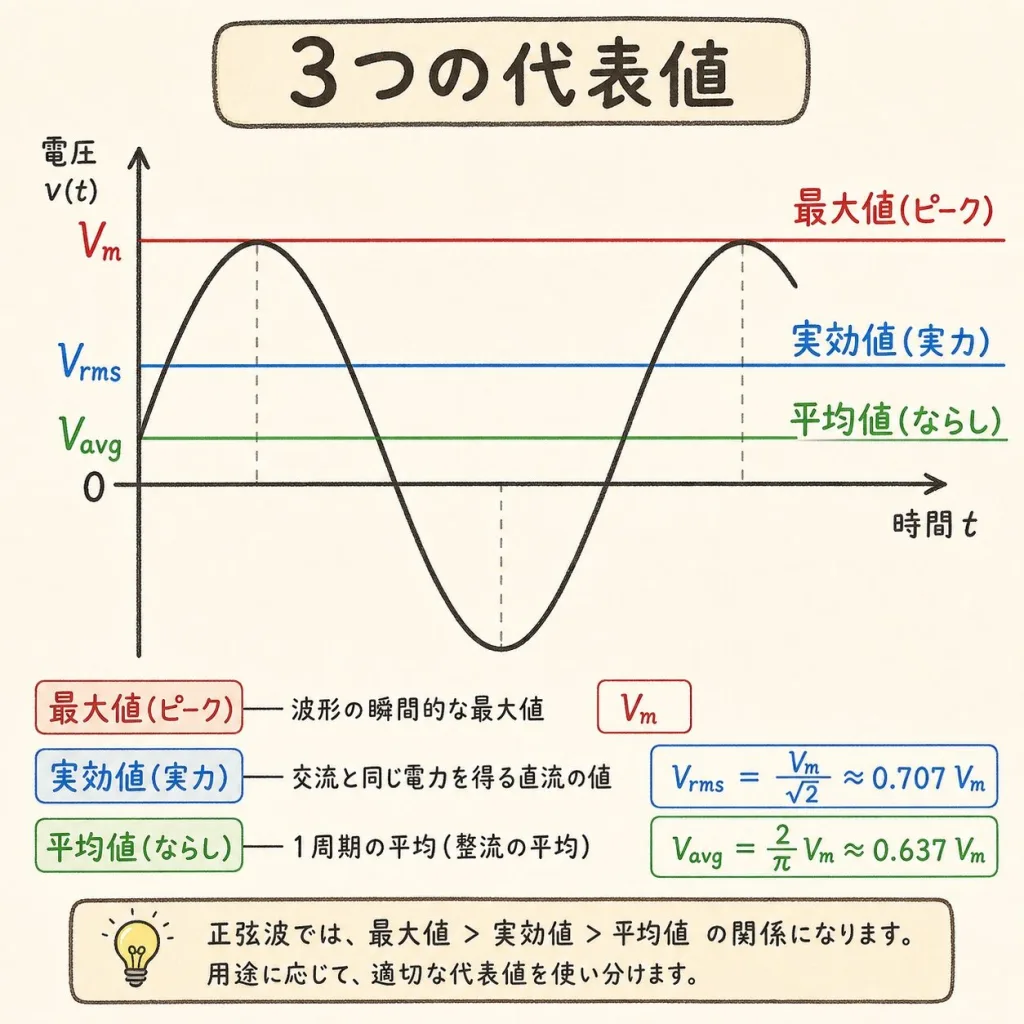

波の上で3つの値はどこにある？

3つの値が、実際の交流の波の上でどこに位置するのか。これを1枚の図でイメージできると、もう混乱しません。

正弦波の山を思い浮かべてください。いちばん上が最大値（141V）。そこから少し下がったところに実効値（100V）。さらに下がったところに平均値（約90V）があります。

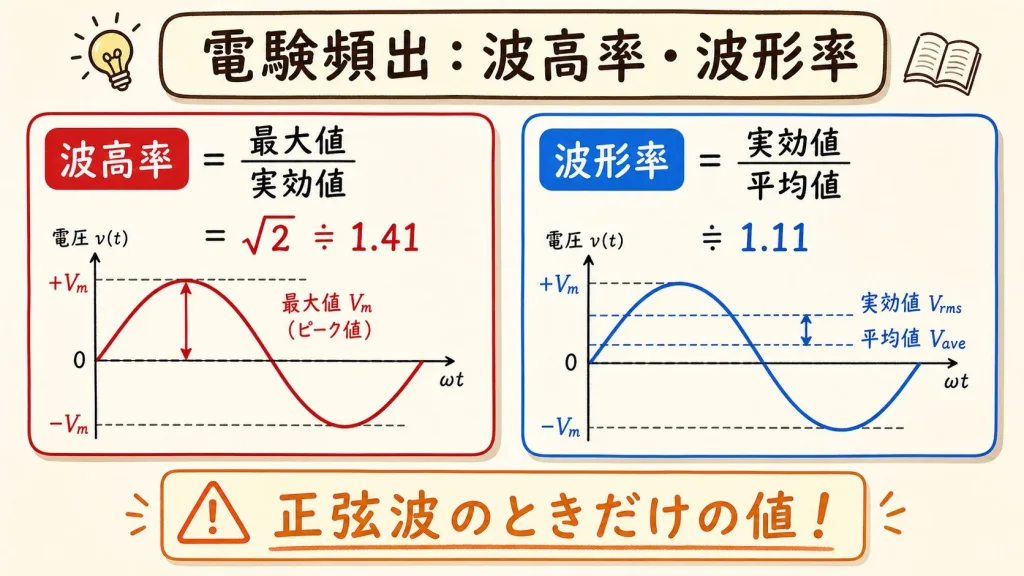

電験で問われる「波高率」と「波形率」

電験三種の「電気計測」では、ここまでの値を使った2つの比率がよく出題されます。受験者の方は押さえておきましょう。

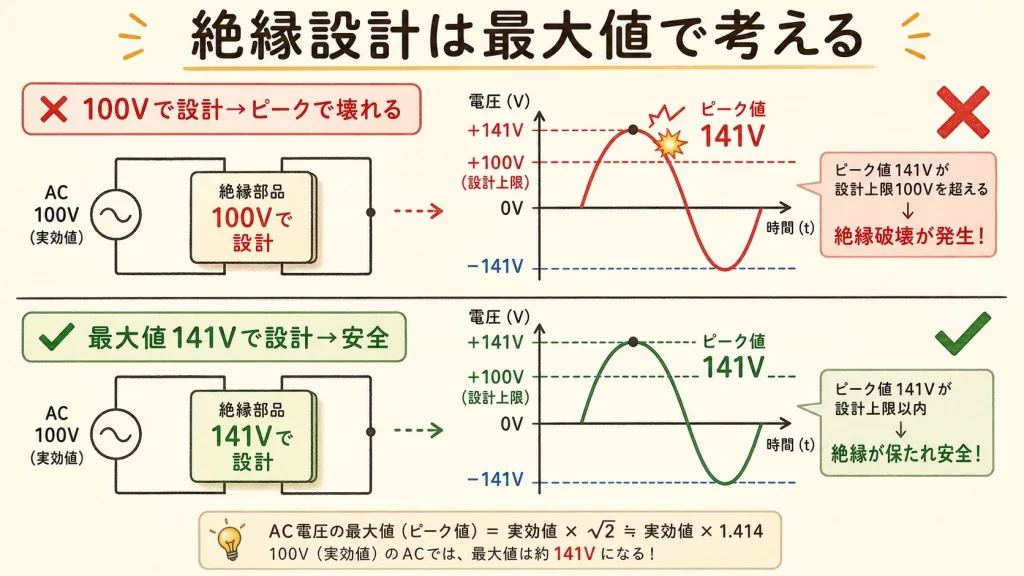

つまずき注意！「100Vだから最大も100V」は間違い

この違いは、ただの数字遊びではありません。実は機器の安全設計に直結します。

たとえば、電気が漏れないようにする「絶縁設計」では、最大値（141V）に耐えられる設計が必要です。なぜなら、波が最も高くなる瞬間に141Vがかかるから。「実効値100Vだから100Vで設計すればいい」と考えると、ピークの瞬間に部品が壊れてしまいます。

普段の暮らしでは実効値（100V）だけ知っていれば十分ですが、機器を設計する立場になると最大値が重要になる、というわけです。

まとめ：100Vは実効値、最大値は141V

「100Vなのに141V」の謎が解けると、交流の理解が一段深まります。次は、交流そのものの正体や、交流回路の基礎へ進んでみましょう。
