屋根の上にある黒いパネル、あれに太陽の光が当たるだけで電気ができる。
冷静に考えると、ものすごく不思議ですよね。
火を燃やすわけでもない。水を回すわけでもない。風車が回るわけでもない。
ただ、「光が当たる」だけ。それだけで電気が生まれる。
「え、なんで？」と思ったあなた。その感覚、めちゃくちゃ正しいです。
実はこの仕組み、「光起電力効果（ひかりきでんりょくこうか）」という物理現象がすべてのカギを握っています。
名前は難しそうですが、安心してください。この記事では、中学理科の知識だけで太陽光パネルの仕組みを完全に理解できるように、「滑り台」や「坂道」の例え話を使いながら図解していきます。
電験三種の電力科目を勉強中の方にとっても、まず「イメージで原理をつかむ」ことが最短ルートです。一緒に見ていきましょう。
そもそも「太陽光パネル」とは何なのか？
まず最初に、太陽光パネルの全体像をざっくり押さえましょう。
太陽光パネルの正体は「太陽電池の集合体」
太陽光パネル（ソーラーパネル）は、「太陽電池（セル）」をたくさん並べてつないだものです。
よくある誤解なのですが、太陽光パネルは「電気を貯めるもの」ではありません。名前に「電池」とつくからややこしいのですが、正確には「光を電気に変換する装置」です。
乾電池やリチウムイオン電池のように電気を「貯蔵」するのではなく、光が当たっている間だけ電気を「作り続ける」。それが太陽電池です。

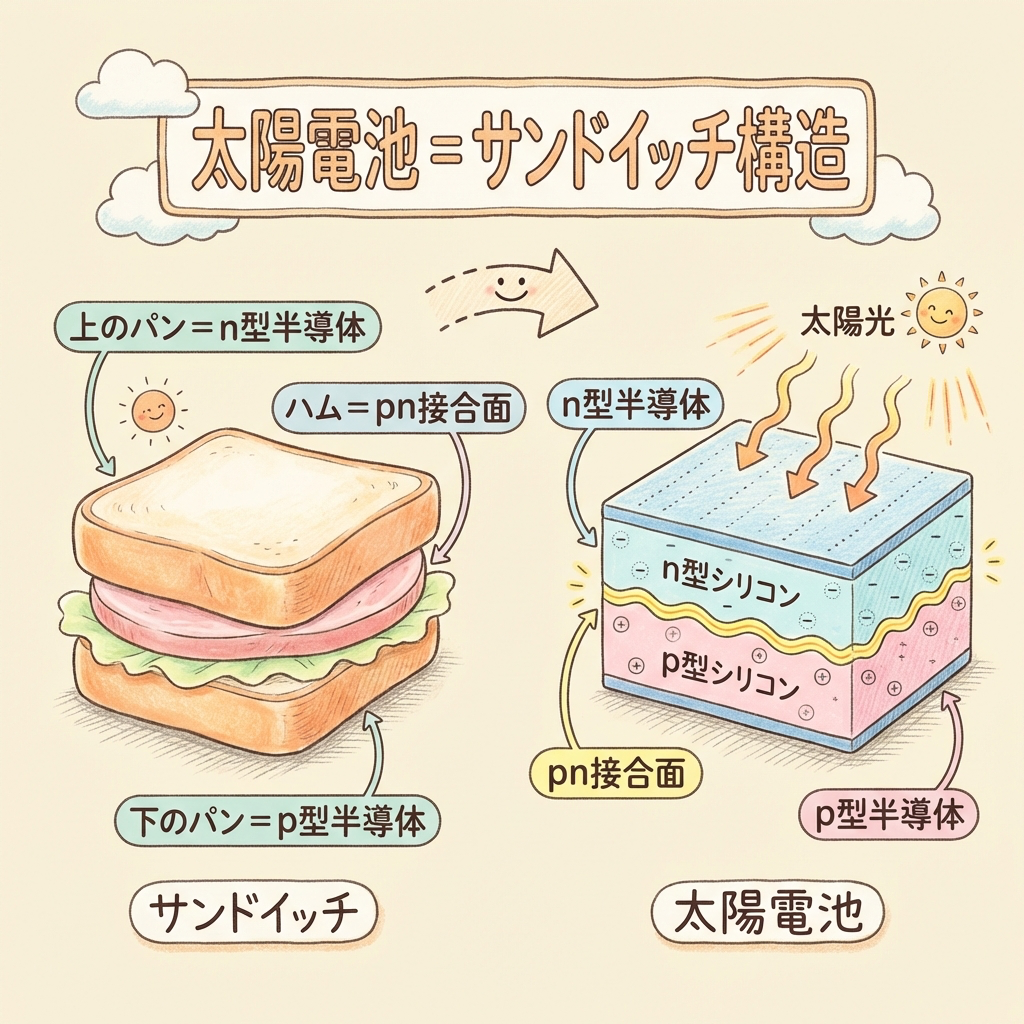

太陽電池の構造を「サンドイッチ」でイメージする
太陽電池1枚（セル）の構造は、ものすごくシンプルです。
ハムサンドイッチを想像してください。上のパンと下のパンの間にハムが挟まっている。太陽電池もまさにそんな構造です。
この「n型」「p型」が何なのかは、次の章で詳しく説明します。今は「2種類の層が重なったサンドイッチ構造」ということだけ覚えておいてください。
ポチップ
p型・n型半導体を「席取りゲーム」で理解する
太陽光パネルの仕組みを理解するために、避けて通れない言葉があります。それが「p型半導体」と「n型半導体」です。
「半導体」と聞いた瞬間にページを閉じたくなる気持ち、わかります。でも安心してください。「席取りゲーム」で考えれば、一瞬でイメージが湧きます。
半導体とは「中途半端な伝導体」のこと
そもそも「半導体」とは何か？
電気をよく通すもの（金属＝導体）と、まったく通さないもの（ゴム＝絶縁体）のちょうど中間にある物質のことです。代表的なのがシリコン（ケイ素）です。
この「中途半端さ」が実はすごい。半導体は、ちょっとした工夫で「電気の通り方をコントロール」できるのです。その工夫が、「不純物を混ぜる」こと（ドーピングと言います）。

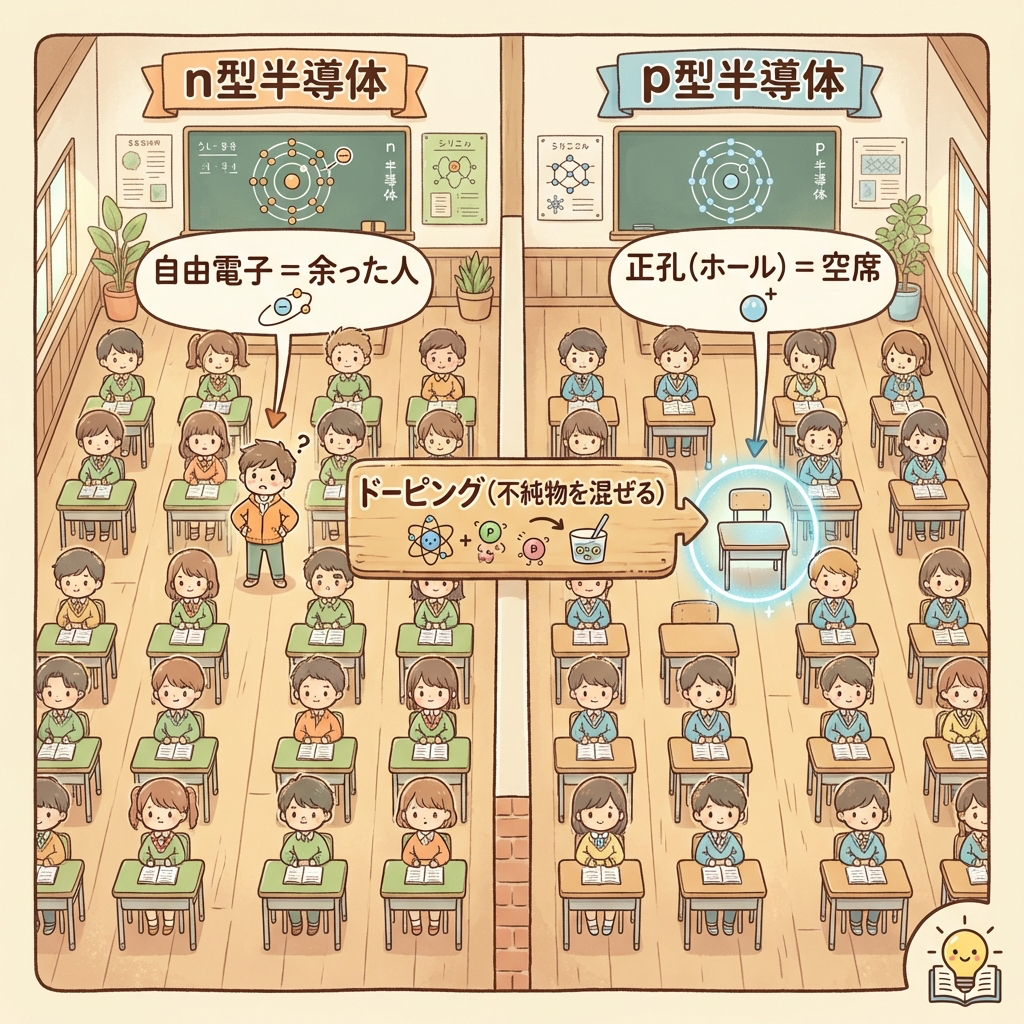

n型半導体 ＝「座席に座りきれない人がいる教室」
シリコンにリン（P）を少し混ぜると、電子（マイナスの粒子）が余る状態になります。これをn型半導体（nはnegative＝マイナスのn）と呼びます。
イメージは「40人教室に41人の生徒が来てしまった状態」。1人だけ座る席がなくて、教室の中をウロウロしています。この「フラフラしている余り者」が自由電子で、電気を運ぶ役割を果たします。
p型半導体 ＝「空席がある教室」
逆に、シリコンにボロン（B）を少し混ぜると、電子が足りない＝空席がある状態になります。これをp型半導体（pはpositive＝プラスのp）と呼びます。
この空席のことを「正孔（ホール）」と言います。イメージは「40人教室に39人しかいない状態」。1つだけ空いている席がある。隣の生徒がその空席に座ると、今度は別の場所に空席ができる。つまり、空席自体が移動しているように見えるのです。
| 種類 | 混ぜる不純物 | 余っているもの | 教室のイメージ |
|---|---|---|---|
| n型半導体 | リン（P） | 電子（−）が余る | 41人いて1人が席からはみ出し |
| p型半導体 | ボロン（B） | 正孔（＋）がある | 39人で空席が1つある |
この続きと一緒に読まれている記事
pn接合 ＝ 2つの教室をつなぐと「見えない坂道」ができる
ここが太陽光パネルの仕組みの最大のキモです。
n型半導体（電子が余る教室）と、p型半導体（空席がある教室）をくっつけると、接合面で何が起きるか？
接合面では「電子が空席に座りに行く」
想像してみてください。隣り合った2つの教室の壁を取り払ったらどうなるか？
「余っている人」がいる教室（n型）から、「空席」がある教室（p型）に向かって、自然と人が移動しますよね。電子も同じです。n型の余った電子が、p型の正孔（空席）に向かって移動し、そこに「座って」しまいます。
この現象を「拡散」と呼びます。
拡散が止まると「空乏層」という壁ができる
でも、この移動はいつまでも続きません。
電子がp型側に移動すると、n型側はプラスに帯電し（電子を失ったから）、p型側はマイナスに帯電します（電子をもらったから）。
すると、接合面の周りに「電界（電気の力場）」が生まれます。この電界が「もうこれ以上電子を通さないぞ！」というバリアになって、拡散がストップします。
この、電子も正孔もいなくなった接合面付近の領域を「空乏層（くうぼうそう）」と呼びます。

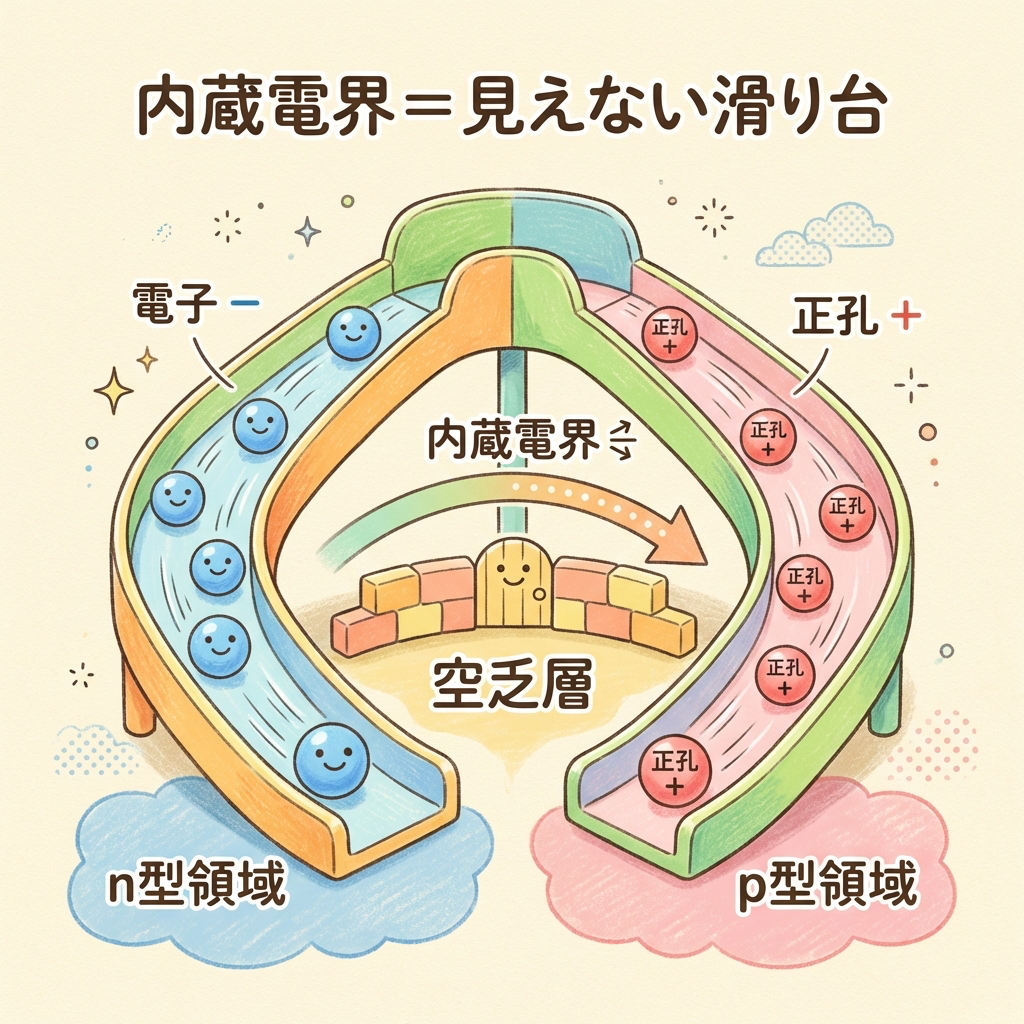

内蔵電界 ＝ 「見えない滑り台」がカギ
この空乏層に生まれた電界を「内蔵電界」と呼びます。これこそが、太陽光パネルが電気を作れる最大の秘密です。
イメージは「見えない滑り台」。
この滑り台は、電子（マイナス）をn型側に押し流し、正孔（プラス）をp型側に押し流す方向に傾いています。普段は何も起きませんが、ここに光が当たると……次の章で劇的なことが起きます。
光起電力効果 ＝ 光が「滑り台に電子を乗せる」現象
ここからが本題。太陽光パネルが電気を作る瞬間の話です。
光が当たると「電子と正孔のペア」が生まれる
太陽の光（光子）がpn接合面の近くに当たると、光のエネルギーによってシリコン原子から電子がはじき出されます。
電子がはじき出されると、元いた場所に「空席（正孔）」が生まれます。つまり、光が当たるたびに「電子（−）と正孔（＋）のペア」がセットで発生するのです。
これを「電子正孔対の生成」と呼びます。
内蔵電界（滑り台）が電子とホールを仕分ける
ここで、前の章で作った「見えない滑り台（内蔵電界）」が大活躍します。
生まれたばかりの電子と正孔は、そのまま放っておくとすぐにくっついて消えてしまいます（再結合）。でも、空乏層の内蔵電界が、電子をn型側に、正孔をp型側に強制的に引き離すのです。
まさに「滑り台の上に置かれたボールが、自動的に滑り落ちる」のと同じ。電子は勝手にn型側に流れていきます。
外部回路をつなぐと電流が流れる ＝ 発電！
n型側に電子が集まり（マイナス極）、p型側に正孔が集まる（プラス極）。こうして電位差（電圧）が発生します。
ここに導線をつないで外部回路を作ると、電子がn型→導線→p型→（太陽電池内部）→n型…と、ぐるぐる循環し始めます。これが「電流が流れる」＝ 発電です。
この一連の仕組みが「光起電力効果（Photovoltaic Effect）」です。
「光電効果」と「光起電力効果」は違うもの
ちなみに、似た名前の「光電効果」とは別物です。混同しやすいので整理しておきましょう。
| 光電効果 | 光起電力効果 | |
|---|---|---|
| 何が起きる？ | 電子が物質の外に飛び出す | 電子が物質の中で移動して電流になる |
| 発見者 | アインシュタイン（1905年） | ベクレル（1839年） |
| 応用例 | 光電管、光センサー | 太陽電池 |
太陽光パネルの「変換効率」を知ろう
ここまでの話で、「光が当たると電気ができる」仕組みは理解できましたよね。
でも、太陽の光のエネルギーが100%すべて電気になるわけではありません。ここで登場するのが「変換効率」という概念です。
変換効率 ＝「入った光のうち、何%が電気になったか」
変換効率とは、太陽光のエネルギーのうち何%を電気に変えられたかを示す数値です。
たとえば、太陽から100Wのエネルギーがパネルに降り注いで、20Wの電気が生まれたら、変換効率は20%です。
「たった20%？」と思うかもしれませんが、残りの80%は熱として逃げたり、吸収しきれない波長の光だったりします。物理的な限界があるため、シリコン太陽電池の理論上の上限は約29%程度と言われています。
太陽電池の種類と変換効率の比較
| 種類 | 変換効率（市販品） | 特徴 | コスト |
|---|---|---|---|
| 単結晶シリコン | 18〜22% | 高効率・長寿命 | 高め |
| 多結晶シリコン | 15〜18% | コスパ良し | 中程度 |
| 薄膜シリコン（アモルファス） | 8〜13% | 曲げられる・軽い | 安い |
| ペロブスカイト（次世代） | 研究段階で約26% | 塗るだけで作れる・軽い | 将来的に安くなる見込み |

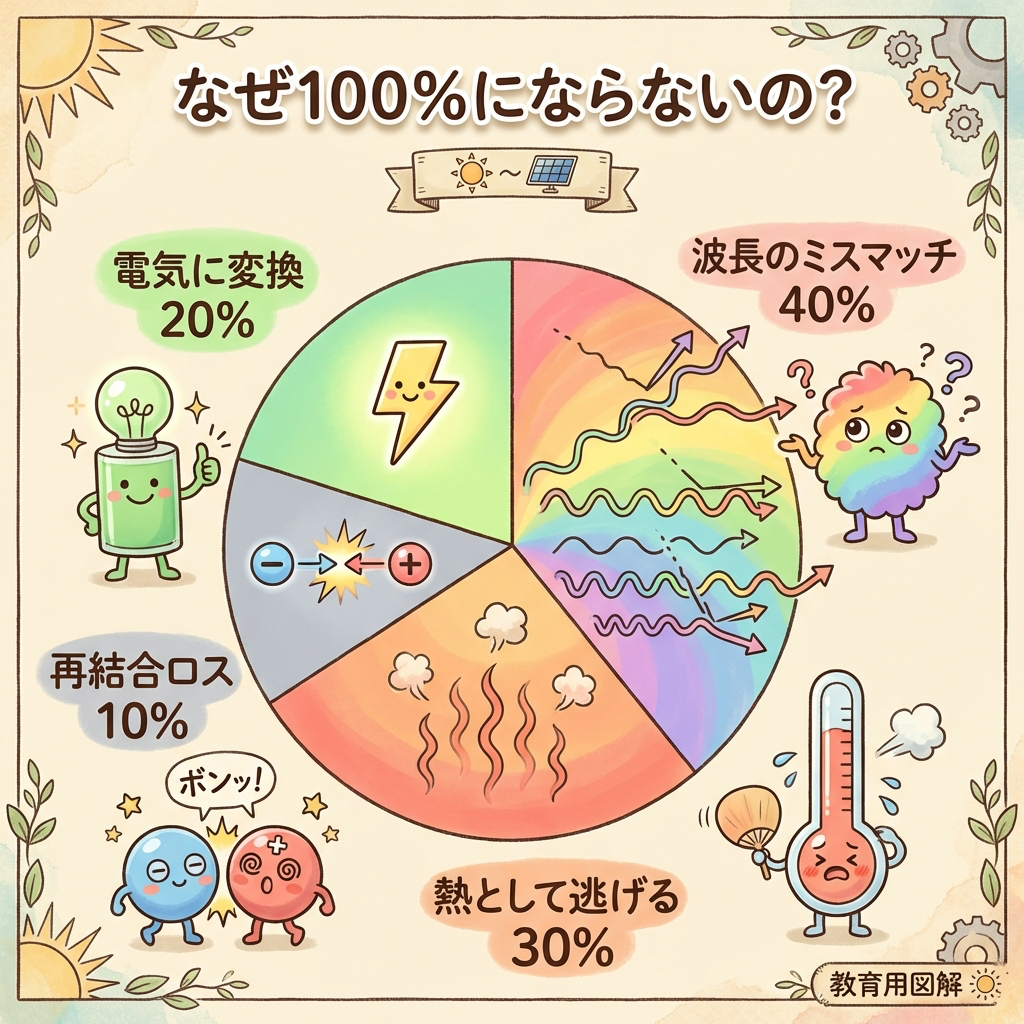

なぜ100%にならないのか？ ＝ 3つのロス
太陽の光がすべて電気にならない理由は、主に3つあります。

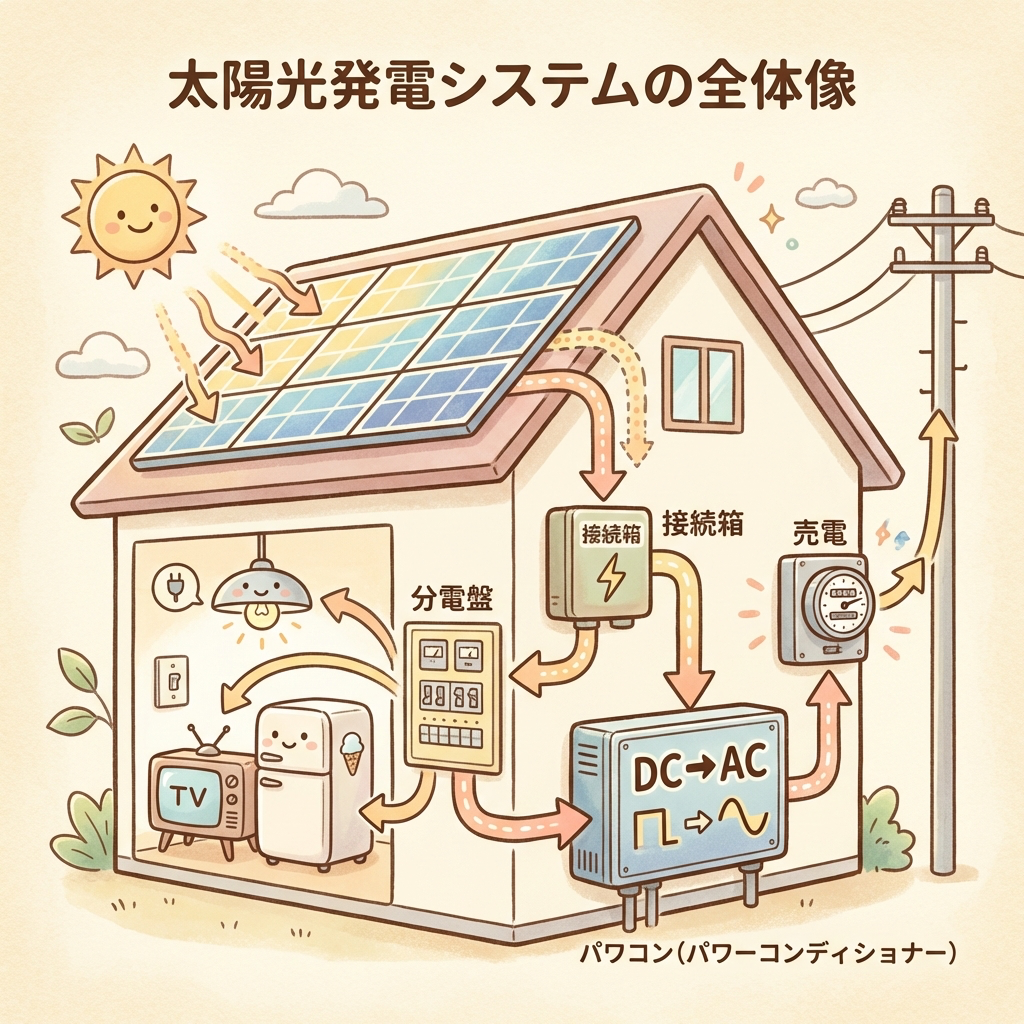

太陽光発電システムの全体像｜パネルの先にあるもの
太陽光パネルが作った電気は、そのまま家のコンセントで使えるわけではありません。パネルの後ろには、いくつかの重要な装置が待っています。
発電から利用までの流れ
特に重要なのがパワーコンディショナー（パワコン）です。太陽光パネルが作る電気は直流（DC）ですが、家庭のコンセントは交流（AC）です。パワコンが直流を交流に変換することで、初めて家庭で使える電気になります。
電験三種で出題されるポイント
電験三種の電力科目では、太陽光発電に関して以下のポイントが頻出です。
| 出題テーマ | 押さえるべきキーワード |
|---|---|
| 発電の原理 | 光起電力効果、pn接合、半導体 |
| 太陽電池の種類 | 単結晶・多結晶・アモルファス・化合物系 |
| MPPT制御 | 最大電力点追従制御、I-V特性曲線 |
| 系統連系 | 逆潮流、単独運転防止、パワーコンディショナー |
| 出力特性 | 日射量と出力の関係、温度特性（高温で効率低下） |
電気を「使える形」に変える技術シリーズ｜全7ステップの全体像
電気は発電所からスマホまで、何度も「形」を変えて届きます。このシリーズは、その変換技術をマクロ（街）→ ミクロ（機器内部）→ 発電源の順で解き明かす全7記事です。順番通りに読むと、すべてが繋がって理解できます。
まとめ｜太陽光パネルが電気を作る仕組み
この記事では、太陽光パネルが電気を作る仕組みを「中学理科レベル」で徹底図解しました。
最後に、ポイントを振り返りましょう。
太陽光パネルの仕組みは、一度「pn接合＝見えない滑り台」のイメージをつかんでしまえば、もう迷うことはありません。
この原理は、電験三種の電力科目だけでなく、理論科目の半導体分野、さらには機械科目のパワーエレクトロニクス分野にもつながる横断的な基礎知識です。ぜひ、この記事を起点にして関連分野の理解も深めていってください。
