一人暮らしを始めて、初めてブレーカーが落ちたとき。洗面所の横にあるグレーの箱を恐る恐る開けて、「どのスイッチを上げればいいの？」と途方に暮れた経験はありませんか？
あのグレーの箱が「分電盤（ぶんでんばん）」です。名前は聞いたことがあっても、中身の構造を正確に理解している人は少ないです。それもそのはずで、普段は蓋を閉じたまま、存在を忘れている設備ですから。
でも、分電盤はあなたの家の「電気の司令塔」です。電力会社から届いた電気を各部屋に振り分け、漏電や過電流を検知して火災や感電を防ぐ——この箱がなければ、安全に電気を使うことはできません。
この記事では、分電盤の構造を「会社の組織図」にたとえて、中学生でもわかるように徹底図解します。この記事を読み終える頃には、次にブレーカーが落ちても「どこが原因か」が自分で判断できるようになります。
目次
分電盤とは？｜電気を「安全に小分けする」司令塔
⚡ 分電盤の正体は「電気の分配＆安全装置」
分電盤とは、電力会社から届いた電気を各部屋のコンセントや照明に振り分け、同時に漏電や過電流を監視して事故を防ぐ装置です。一般的な住宅では、玄関・洗面所・廊下の壁に設置されていることが多いです。

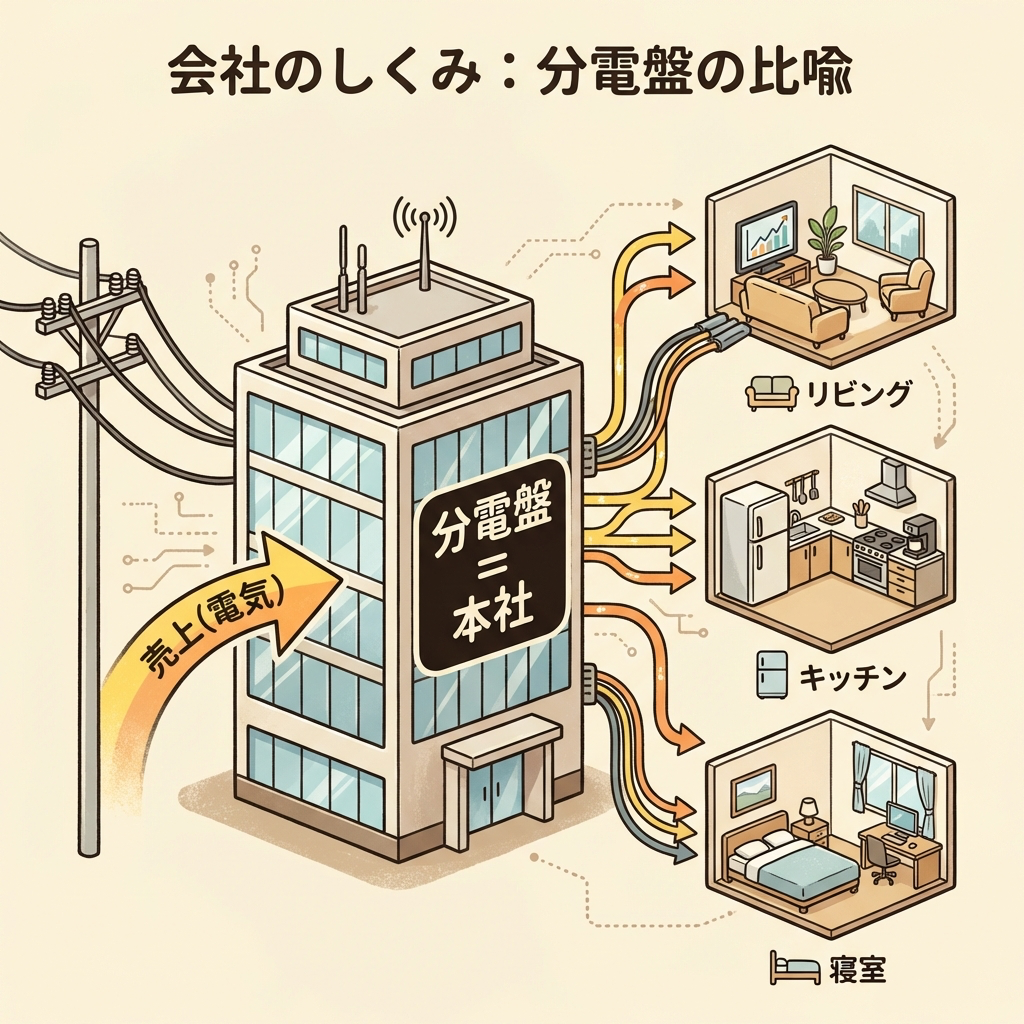

わかりやすく言えば、分電盤は「会社」に似ています。
電力会社から届く電気 ＝ 「売上（お金）」
分電盤 ＝ 「本社ビル」
各部屋のコンセント ＝ 「各部署の社員」
売上（電気）が本社（分電盤）に入ってきて、各部署（各部屋）に適切に配分される。もし不正（漏電）や使いすぎ（過電流）があれば、本社が即座にストップをかける——それが分電盤の仕事です。
分電盤には3つの役割があります。
| No. | 役割 | 具体的な内容 |
|---|---|---|
| ① | 電気の分配 | 電力会社から届いた電気を、リビング・キッチン・寝室など各回路に振り分ける |
| ② | 漏電の検知 | 漏電を検出したら即座に電気を遮断し、感電・火災を防ぐ |
| ③ | 過電流の遮断 | 電気の使いすぎや短絡（ショート）を検知したら回路を切る |
つまり分電盤は「配る」と「守る」の2つの仕事を同時にこなしているのです。ただ電気を分けるだけの装置ではなく、あなたの家の安全を24時間365日監視する「電気の守護者」でもあります。
分電盤の3段構造｜「社長 → 部長 → 課長」の組織図で理解する
🏢 3つのブレーカーは「会社の役職」だった
分電盤の蓋を開けると、中には複数のスイッチ（ブレーカー）が並んでいます。初めて見ると「全部同じに見える」と感じますが、実は3つの種類があり、それぞれ明確な役割分担があります。

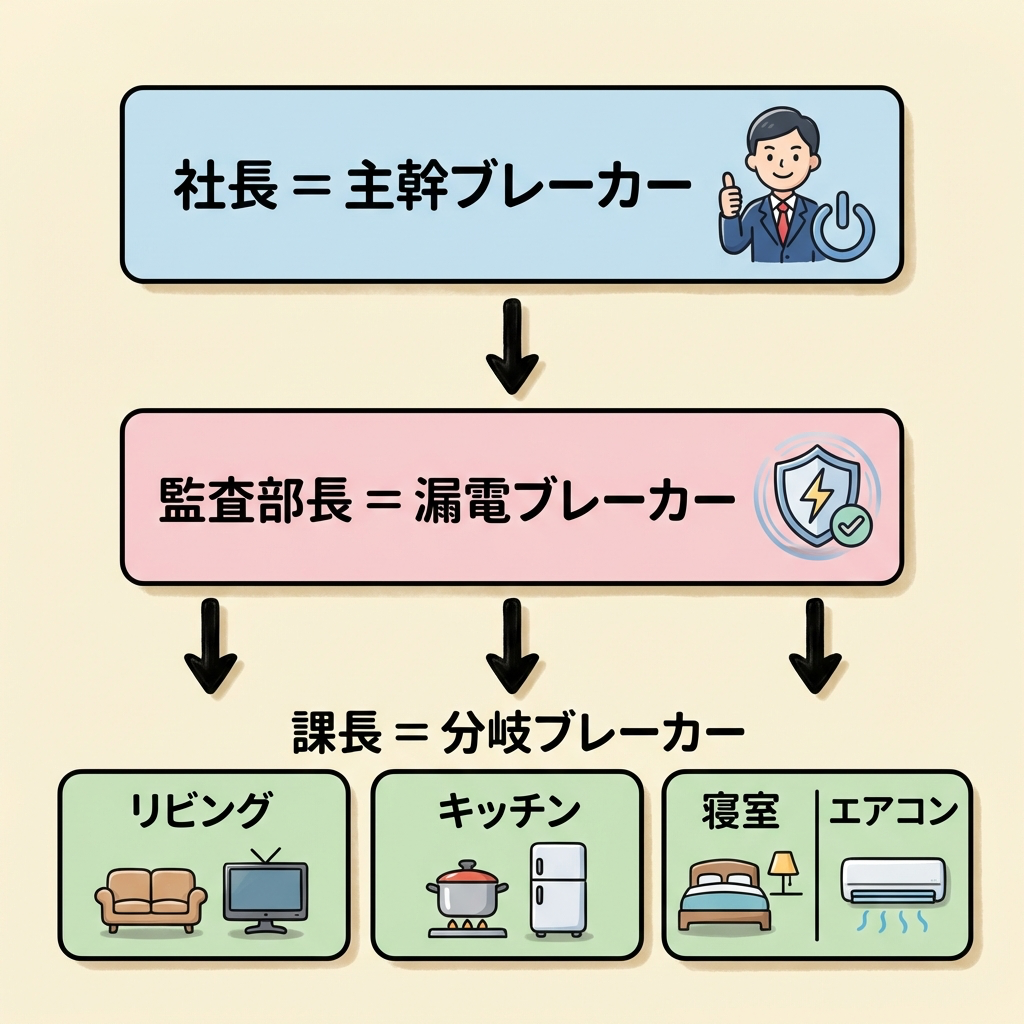

これを「会社の組織図」に置き換えると一発で理解できます。
電気は左から右に流れるイメージです。電力会社から届いた電気は、まず「社長」（主幹ブレーカー）を通り、「部長」（漏電ブレーカー）のチェックを受けてから、各「課長」（分岐ブレーカー）を経由して各部屋へ届きます。
では、それぞれの役割を詳しく見ていきましょう。

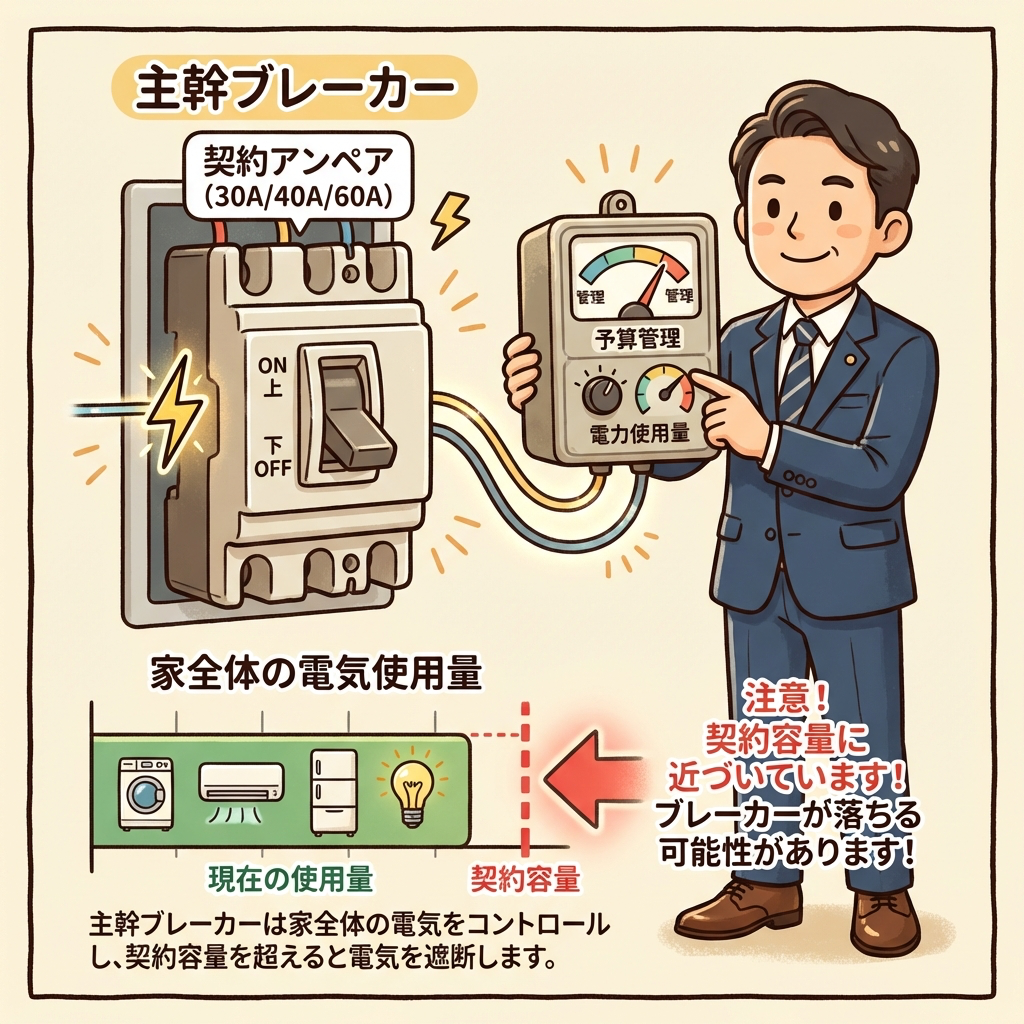

👔 ① 主幹ブレーカー（社長）｜家全体の「電気の総量」を管理する
主幹ブレーカーは、分電盤の一番左側（または一番上）にある大きなブレーカーです。「サービスブレーカー」「アンペアブレーカー」「リミッター」とも呼ばれます（電力会社によって名称が異なります）。
家全体で使える電気の上限を管理する。
電力会社との契約アンペア（例：30A、40A、60A）を超える電気が流れると、自動的に電気を遮断する。
会社で言えば「社長」です。会社全体の予算（電気の総量）を管理しています。各部署（部屋）がどれだけ使おうと、会社全体の予算を超えた瞬間に「ストップ！」をかける。それが主幹ブレーカーの仕事です。
よくある「ドライヤーと電子レンジを同時に使ったらブレーカーが落ちた」は、この主幹ブレーカーが落ちているケースです。家全体の電気使用量が契約アンペアを超えたのが原因です。
最近はスマートメーター（電力量計）にリミッター機能が内蔵されているため、分電盤内にリミッターがない住宅も増えています。その場合、主幹ブレーカー＝漏電遮断器が兼務しています。「あれ、うちの分電盤にはブレーカーが2種類しかない？」と思ったら、このパターンです。

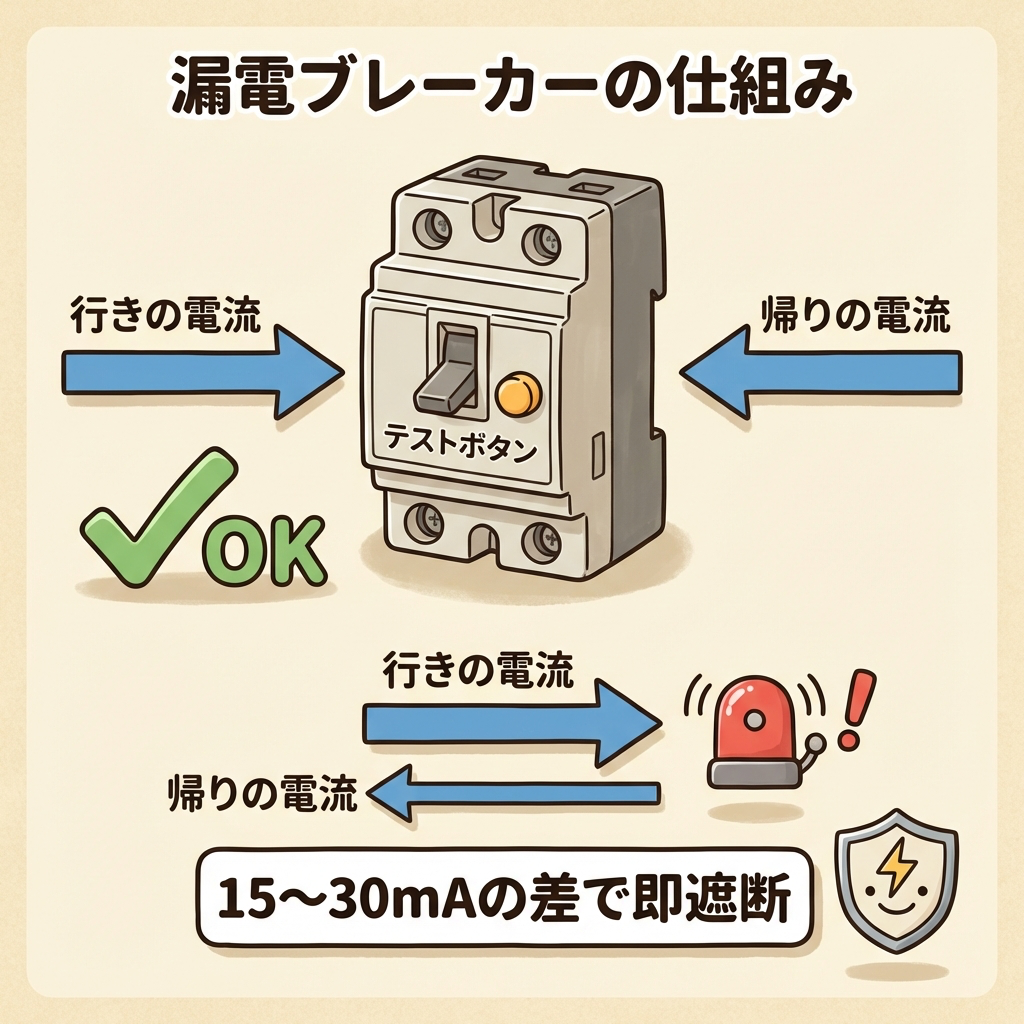

🛡️ ② 漏電ブレーカー（部長）｜「電気の漏れ」を見逃さない守護神
漏電ブレーカーは、主幹ブレーカーの右隣（または直下）に位置する、黄色やオレンジのボタンがついたブレーカーです。正式には「漏電遮断器（ELB: Earth Leakage Breaker）」と呼びます。
電気が正しいルートから「漏れていないか」を常に監視する。
行きの電流（往路）と帰りの電流（復路）の差を検知し、差がある＝漏電していると判断して即座に遮断する。
会社で言えば「部長」、もっと言えば「監査部長」です。お金（電気）が正しいルートを通っているかチェックしている。「行きに100万円出して、帰りが98万円しかない。2万円どこに消えた？」——この差額を検知するのが漏電ブレーカーの仕組みです。
漏電は感電や火災の原因になる非常に危険な現象です。漏電ブレーカーは、わずか15〜30mA（ミリアンペア）の電流差を検知して0.1秒以内に電気を止めます。人体に危険な電流が流れる前に遮断できるよう、極めて高感度に設計されています。
漏電ブレーカーには「テストボタン」（黄色やオレンジ色の小さなボタン）がついています。これは漏電検知機能の動作テスト用で、月に1回程度押して正常に動作するか確認することが推奨されています。テストボタンを押してブレーカーが落ちれば正常です。

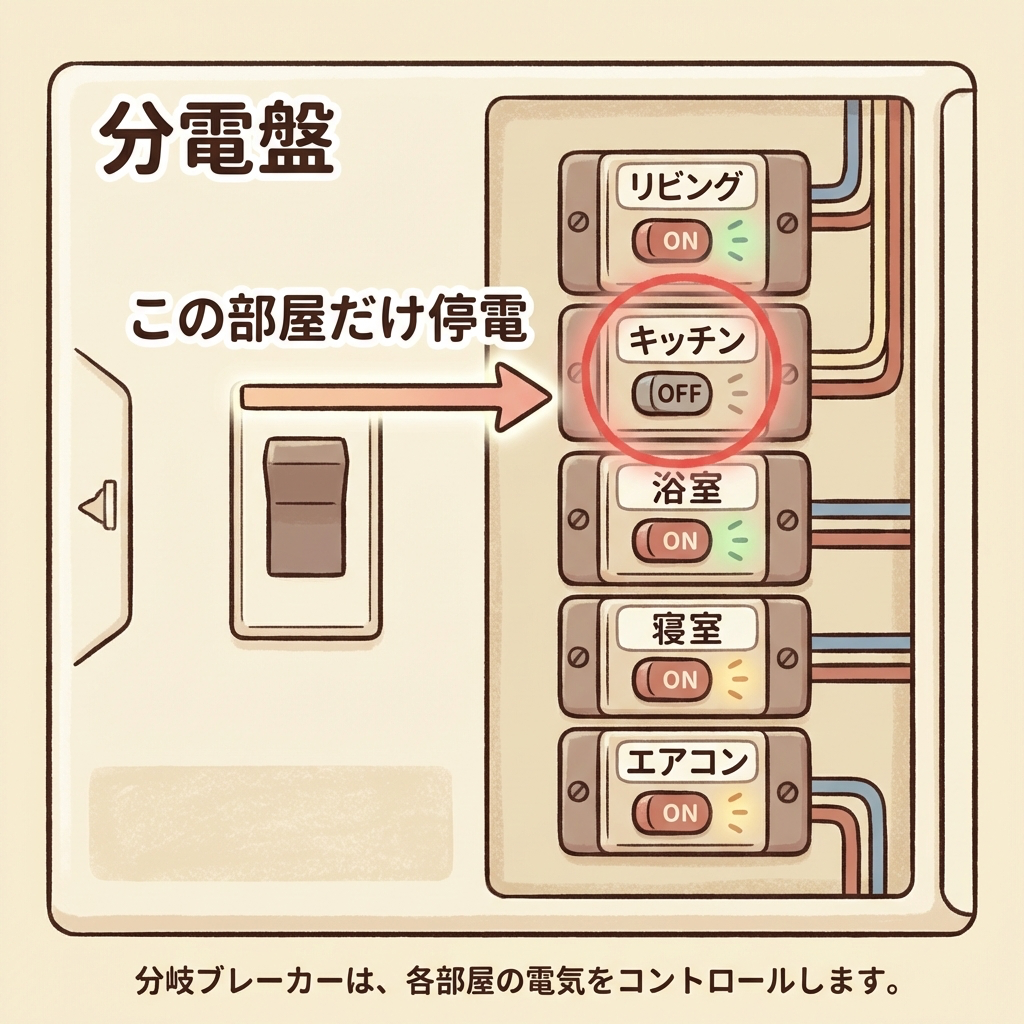

💡 ③ 分岐ブレーカー（課長）｜各部屋を担当する「現場のリーダー」
分岐ブレーカーは、分電盤の右側にずらっと並んでいる小さなブレーカー群です。「安全ブレーカー」「配線用遮断器」とも呼ばれます。一般的な住宅には6〜20個程度ついています。
各部屋・各回路ごとに電気の使いすぎを監視する。
1つの回路で20A（約2,000W）を超える電気が流れると自動で遮断する。他の部屋には影響しない。
会社で言えば「課長」です。リビング担当の課長、キッチン担当の課長、エアコン担当の課長…それぞれが自分の管轄だけを監視しています。キッチンで電気を使いすぎても、リビングの電気は消えません。問題のある回路だけを切り離すのが分岐ブレーカーの仕事です。
ちなみに「キッチンでブレーカーが落ちたけど、リビングのテレビは消えなかった」という場合、落ちたのは主幹ブレーカーではなくキッチン回路の分岐ブレーカーです。この違いがわかるだけで、トラブル対処が格段にスムーズになります。
📋 3つのブレーカーの比較一覧
| 項目 | ① 主幹ブレーカー | ② 漏電ブレーカー | ③ 分岐ブレーカー |
|---|---|---|---|
| たとえ | 社長 | 監査部長 | 各部署の課長 |
| 監視範囲 | 家全体 | 家全体 | 各部屋ごと |
| 検知するもの | 使いすぎ（過電流） | 漏電 | 使いすぎ（過電流）・短絡 |
| 落ちると？ | 家全体が停電 | 家全体が停電 | その部屋だけ停電 |
| 位置 | 分電盤の左端（大きい） | 主幹の右隣（テストボタン付き） | 右側にずらっと並ぶ（小さい） |
| 別名 | リミッター / アンペアブレーカー / サービスブレーカー | 漏電遮断器 / ELB | 安全ブレーカー / 配線用遮断器 |

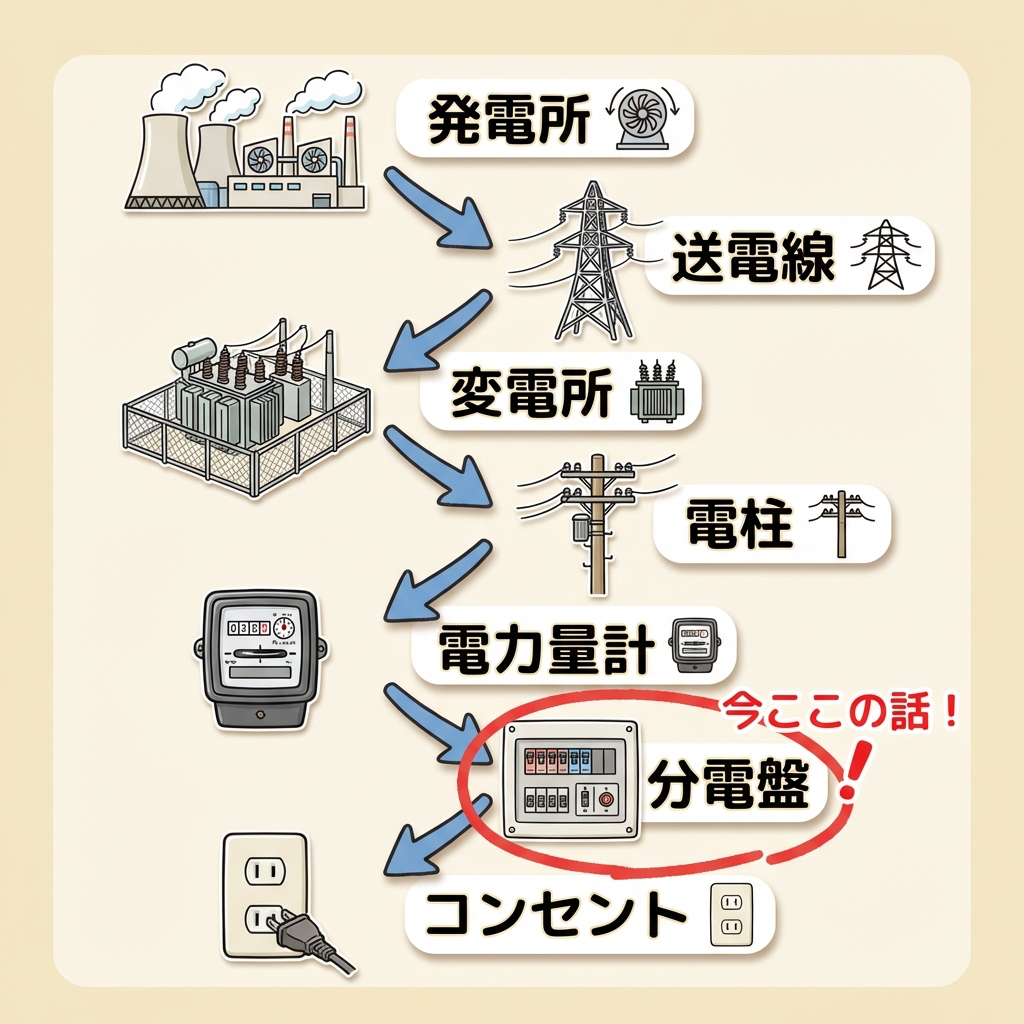

電気の流れを「入口から出口」まで追いかける
🔌 発電所 → 分電盤 → コンセントまでの全体像
分電盤の位置づけを理解するには、電気が発電所からコンセントに届くまでの「旅」の中で、分電盤がどこにいるのかを把握するのが一番です。
発電所で電気をつくる（数千〜数万ボルト）
高い電圧で遠くまで送電し、変電所で徐々に電圧を下げる
電柱の変圧器で100V/200Vに下げ、家に引き込む
使用量を計測する装置（玄関外に設置）
主幹ブレーカー → 漏電ブレーカー → 分岐ブレーカーを経由
各部屋の電化製品に電気が届く
つまり分電盤は、電力会社と各部屋のコンセントの「間」に位置する中継地点です。電力会社からの電気を受け取り、安全を確認してから各部屋に配る——「電気の関所」とも言えます。

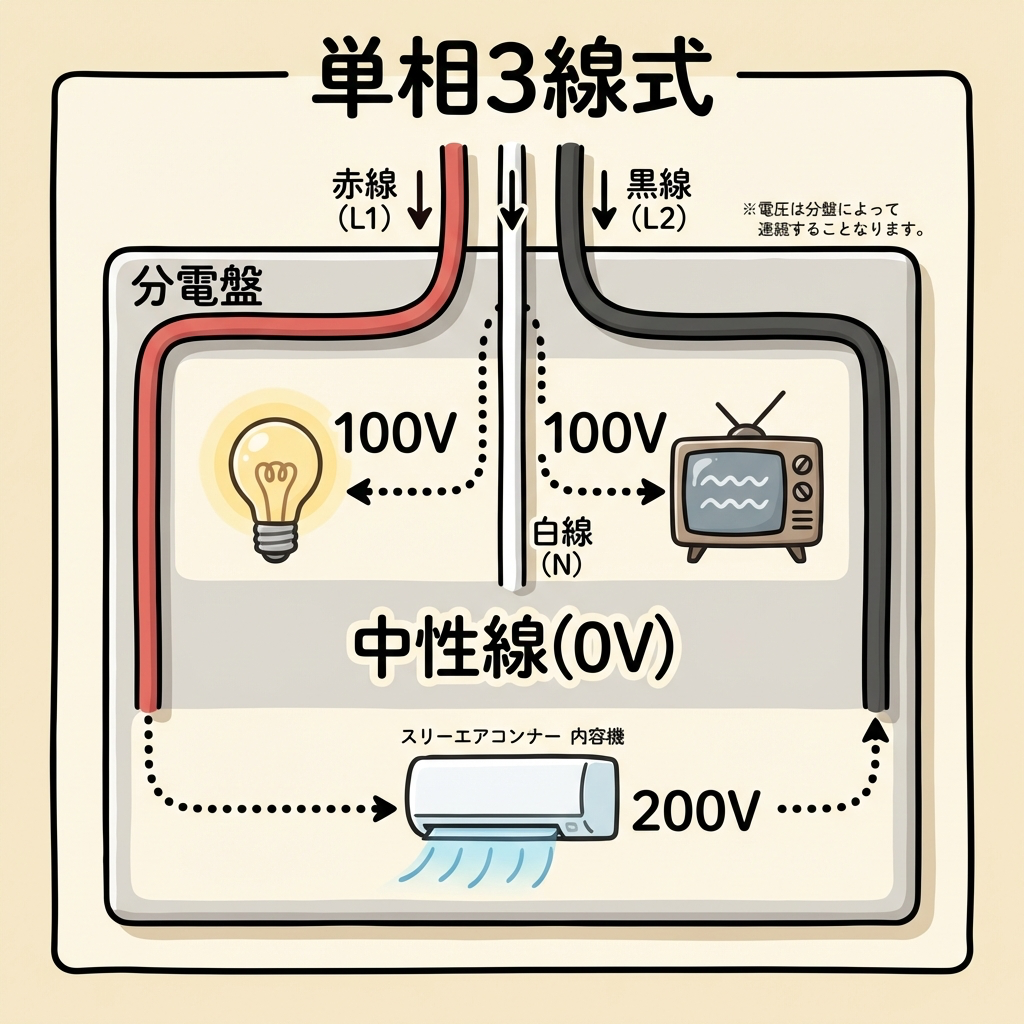

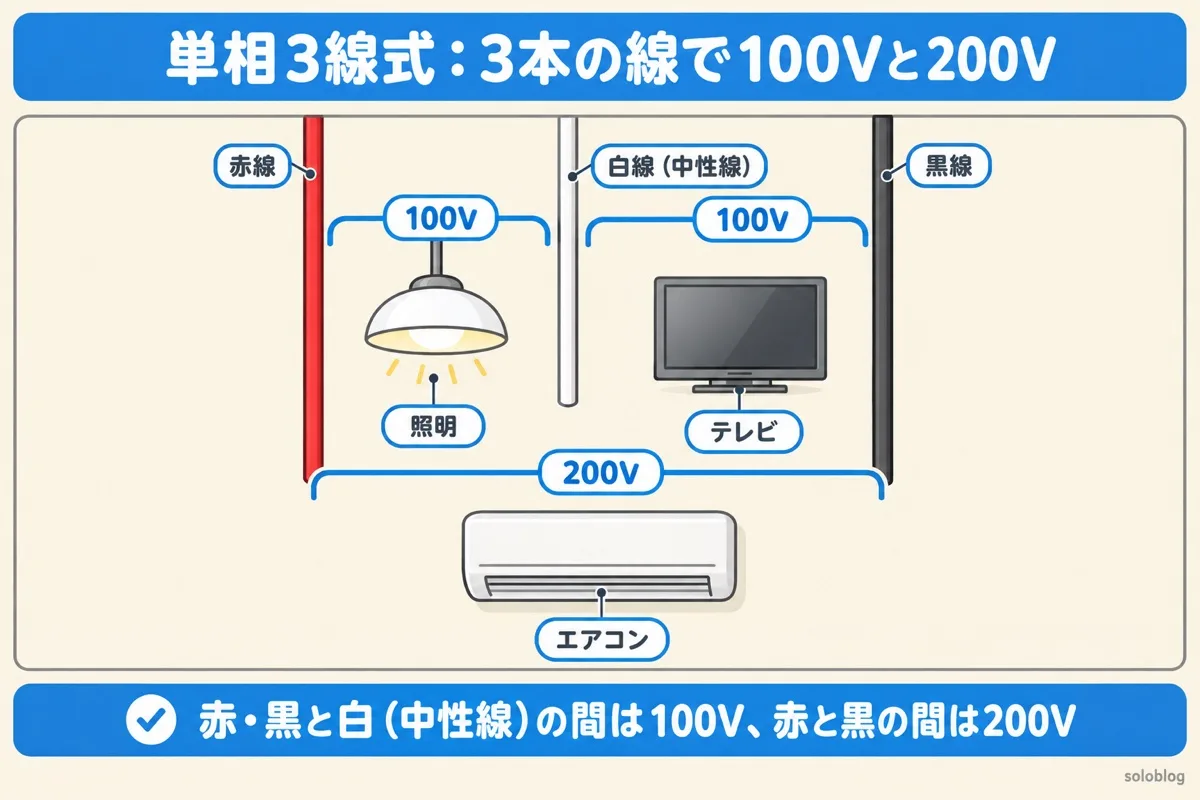

分電盤に入ってくる「3本の線」の正体｜単相3線式とは？
🔴⚫⚪ 赤・黒・白の3本線で「100Vと200V」の両方が使える
現代の住宅の分電盤には、一般的に3本の電線（赤・黒・白）が引き込まれています。この方式を「単相3線式」と呼びます。
この3本の線の組み合わせで、100Vと200Vの両方を取り出せるのが最大のポイントです。
100Vの取り出し方
赤と白（中性線）の間 → 100V
黒と白（中性線）の間 → 100V
照明・コンセント（テレビ、冷蔵庫など）に使用
200Vの取り出し方
赤と黒の間 → 200V
エアコン・IHクッキングヒーター・エコキュートなど消費電力が大きい機器に使用
真ん中の白い線は「中性線（ちゅうせいせん）」と呼ばれ、電圧の基準点（0V）の役割をしています。赤→白で100V、黒→白で100V、赤→黒で100V+100V＝200Vが取り出せるという仕組みです。
築年数の古い住宅（おおむね昭和50年代以前）では、2本線の「単相2線式」のままの場合があります。この場合、100Vしか使えないため、エアコンやIHの設置ができないことがあります。もし200Vの機器を導入したいなら、電気工事業者に「単相3線式への変更工事」を依頼する必要があります。

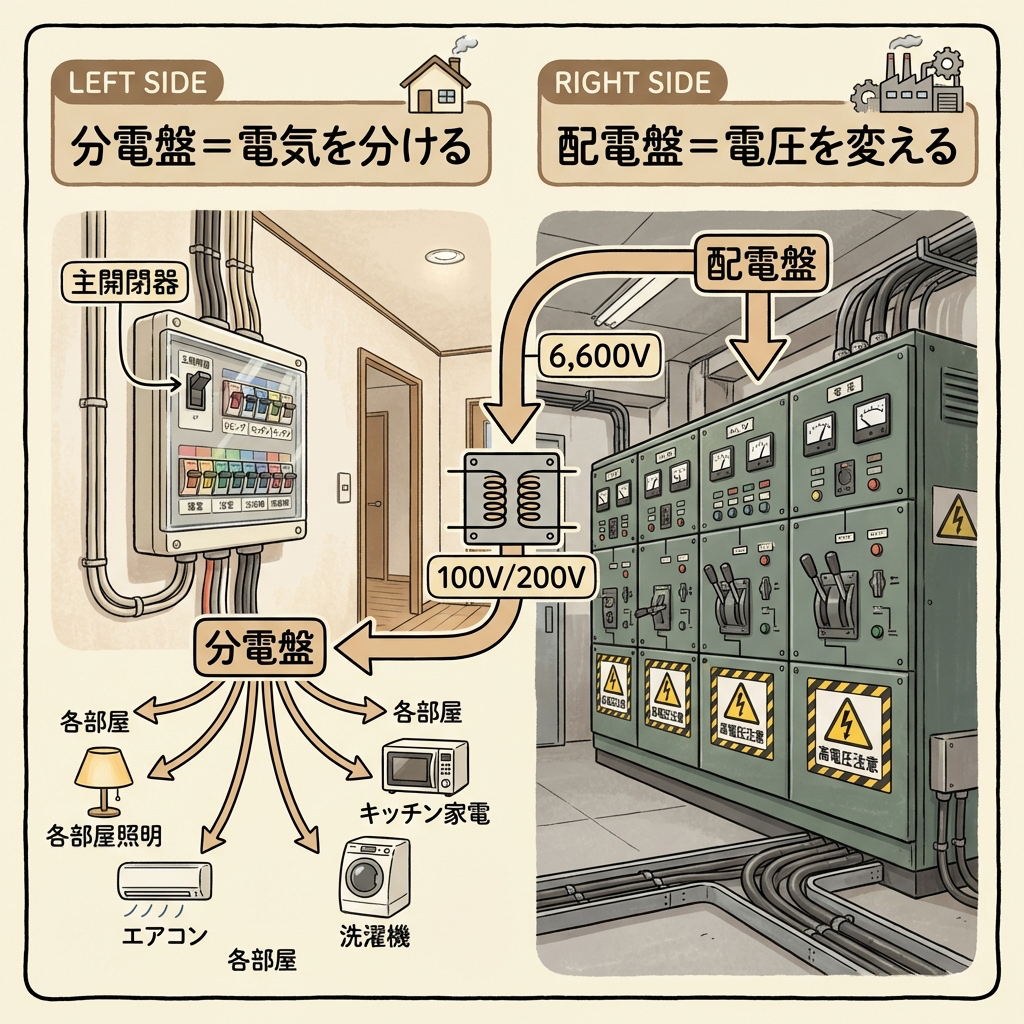

分電盤と配電盤の違い｜名前は似ているが、役割が全く違う
🏭 配電盤は「工場の変電所」、分電盤は「各家庭の分配係」
「分電盤」と「配電盤」は名前が似ているため混同されがちですが、役割も設置場所も全く異なります。
| 比較項目 | 分電盤 | 配電盤 |
|---|---|---|
| 主な役割 | 電気を各部屋に「分配」する | 高圧電力を「変圧」して分電盤に送る |
| 設置場所 | 家庭・店舗の壁（洗面所、廊下など） | ビル・工場の電気室（一般の人は立入禁止） |
| 扱う電圧 | 低圧（100V / 200V） | 高圧（6,600V）→ 低圧に変換 |
| 中身 | ブレーカー（遮断器） | 変圧器（トランス）+ 遮断器 + 計器類 |
| サイズ | A4〜新聞紙程度 | ロッカー〜大型冷蔵庫程度 |
| たとえるなら | 各部署に予算を振り分ける「経理部」 | 外貨を円に両替する「銀行」 |
一般的な住宅には「配電盤」はありません。電柱の変圧器が配電盤の代わりに100V/200Vへ変圧してくれるので、家には分電盤だけが設置されています。一方、ビルや工場では電力会社から高圧（6,600V）で受電し、自前の配電盤で変圧してから各フロアの分電盤に送る、という2段階の構成になっています。
配電盤 ＝ 「電圧を変える」装置
分電盤 ＝ 「電気を分ける」装置
「配（はい）」は「配る前に変換する」、「分（ぶん）」は「分ける」。漢字のとおりに覚えれば混同しません。

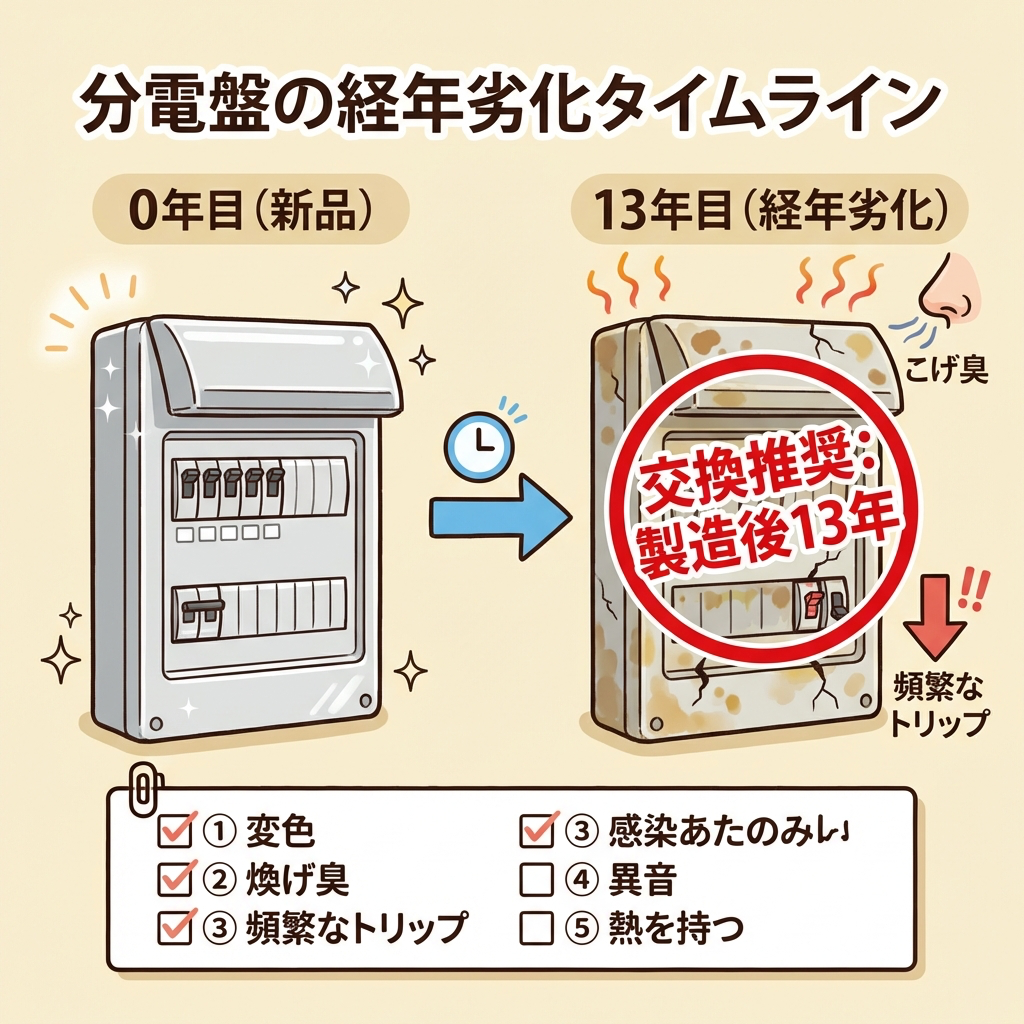

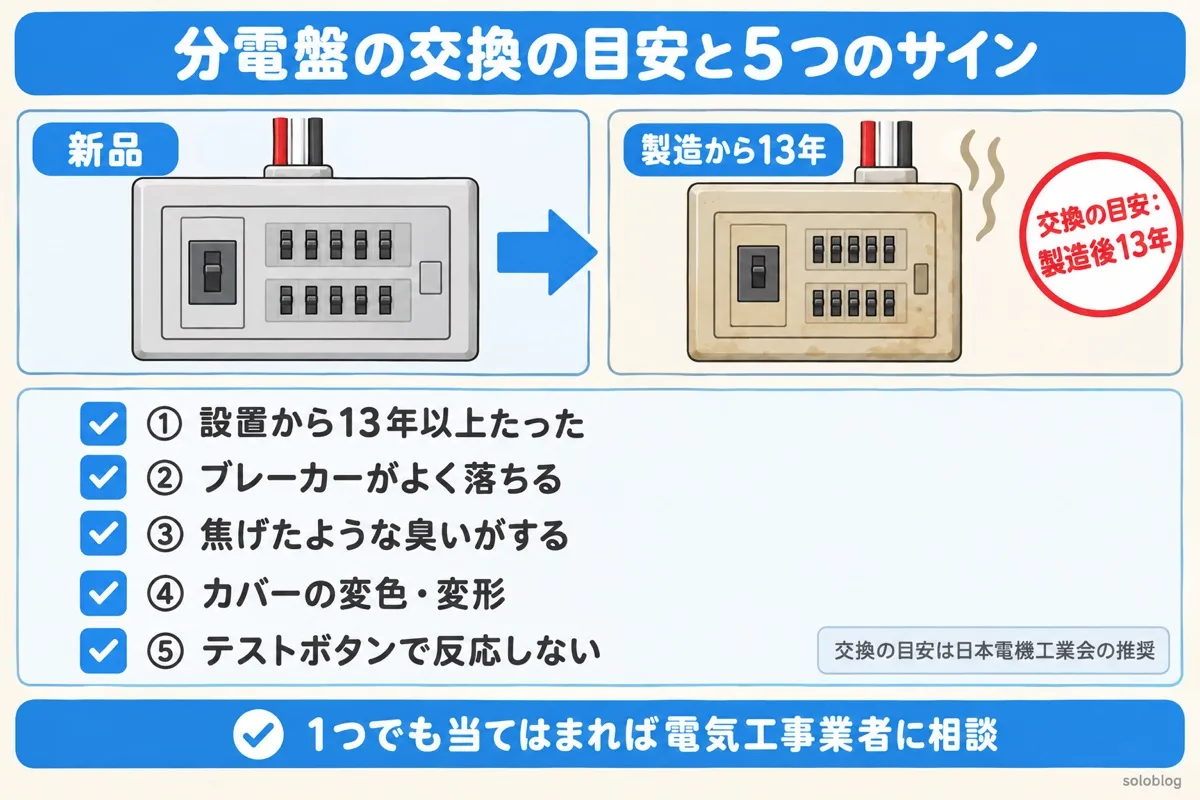

分電盤の寿命は「13年」｜交換すべき5つのサイン
⏰ ブレーカーの寿命は意外と短い
分電盤は「一度設置したら一生使える」と思われがちですが、実は寿命があります。日本電機工業会（JEMA）は、住宅用分電盤の内蔵ブレーカーの交換推奨時期を製造後13年としています。
経年劣化が進むと、過電流や漏電が発生してもブレーカーが正しく動作しない（＝落ちるべきときに落ちない）危険性があります。これは火災の原因になります。
以下のサインが1つでも当てはまったら、電気工事業者への相談を検討してください。
| No. | 交換を検討すべきサイン |
|---|---|
| 1 | 設置から13年以上経過している |
| 2 | ブレーカーが頻繁に落ちる（月に何度も） |
| 3 | 分電盤の周辺から焦げたような臭いがする |
| 4 | 分電盤のカバーが変色・変形している |
| 5 | 漏電ブレーカーのテストボタンを押しても反応しない |
分電盤の製造年月は、蓋の裏側や本体のラベルに記載されています。一度確認してみてください。賃貸住宅の場合は管理会社に問い合わせれば教えてもらえます。「えっ、20年前？」という発見が少なくありません。

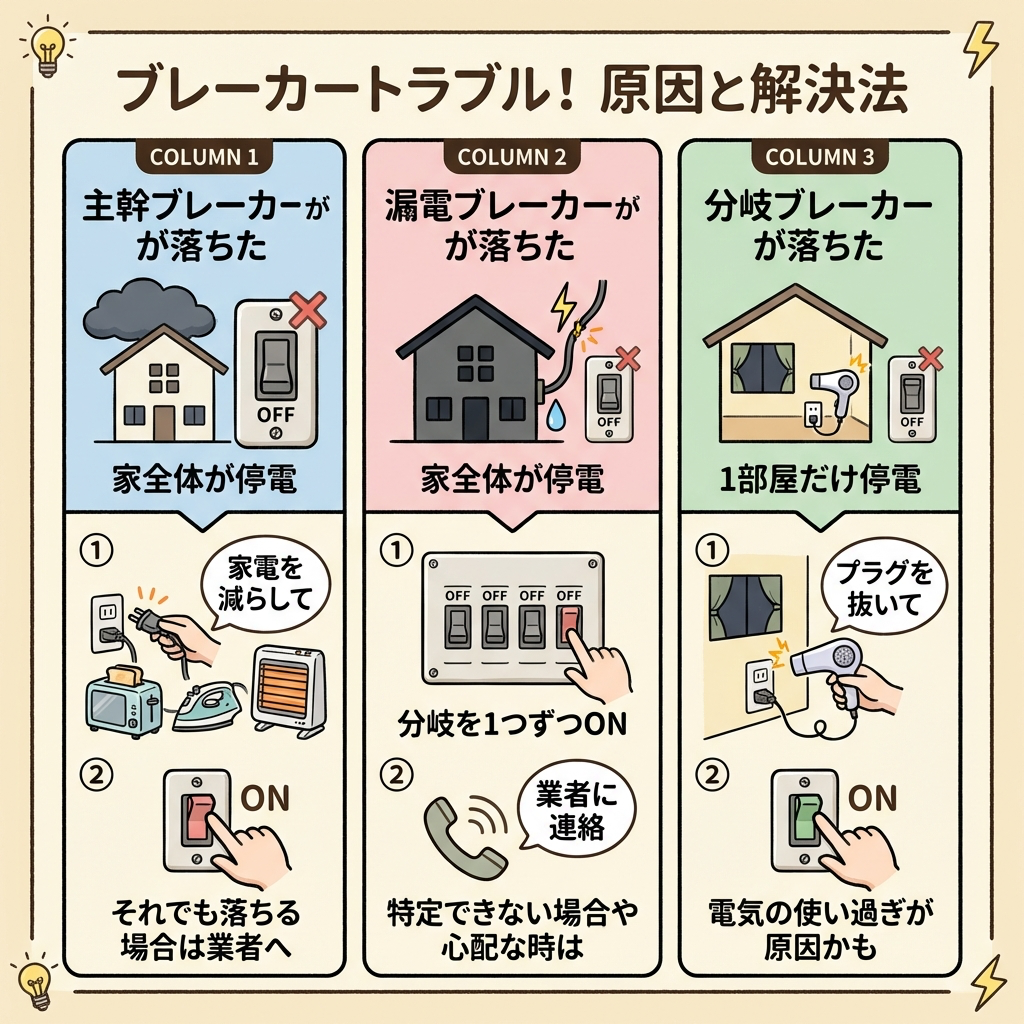

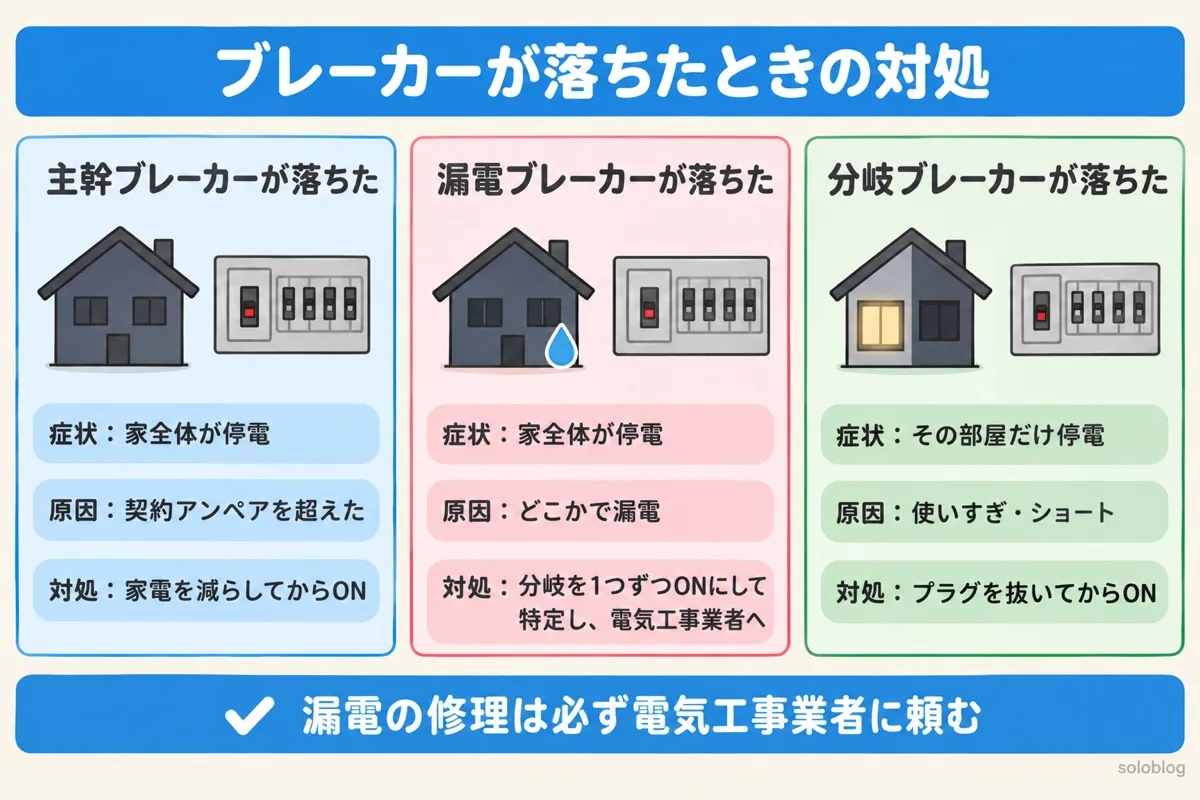

ブレーカーが落ちたときの対処法｜どのブレーカーが落ちたかで対応が変わる
🚨 3パターンを見極めれば、慌てずに復旧できる
「ブレーカーが落ちた！」と慌てる前に、まず分電盤を開けて「どのブレーカーが落ちているか」を確認してください。対処法はパターンによって変わります。
| 落ちたブレーカー | 症状 | 原因 | 対処法 |
|---|---|---|---|
| ① 主幹ブレーカー | 家全体が真っ暗 | 家全体の電気使用量が契約アンペアを超えた | 使っている家電を減らしてからスイッチをON |
| ② 漏電ブレーカー | 家全体が真っ暗 | どこかの回路で漏電が発生 | 分岐ブレーカーを1つずつONにして、漏電箇所を特定 → 電気工事業者に連絡 |
| ③ 分岐ブレーカー | 特定の部屋だけ停電 | その回路で電気の使いすぎ or 短絡 | その部屋のプラグを抜いてからスイッチをON |
漏電は感電や火災につながる危険な状態です。応急復旧として「分岐ブレーカーを1つずつONにして漏電箇所を特定する」方法がありますが、根本原因の修理は必ず電気工事業者に依頼してください。自分で配線をいじるのは法律（電気工事士法）で禁止されています。
まとめ｜分電盤は「電気の司令塔」であり「守護者」
この記事のポイントを整理します。
| 分電盤とは？ | 電力会社からの電気を各部屋に安全に分配する「電気の司令塔」 |
| 3段構造 | ① 主幹ブレーカー（社長）→ ② 漏電ブレーカー（監査部長）→ ③ 分岐ブレーカー（課長） |
| 配電盤との違い | 配電盤＝「電圧を変える」装置、分電盤＝「電気を分ける」装置 |
| 寿命 | ブレーカーの交換推奨時期は製造後13年（日本電機工業会推奨） |
| トラブル対処 | 「どのブレーカーが落ちたか」を確認すれば、原因と対処法がわかる |
分電盤は、普段は意識しない「縁の下の力持ち」です。でもこの記事で構造を理解した今、次にブレーカーが落ちたとき、あなたはもう慌てません。分電盤の蓋を開けて、「あ、分岐ブレーカーのキッチン回路が落ちてるな。電子レンジと電気ケトルの同時使いが原因だ」と冷静に判断できるはずです。
電気の知識は、知っているだけで日常生活のトラブルをスムーズに解決できます。次の記事でさらに理解を深めてみてください。
