複素数とjの意味｜「なぜ交流で虚数が出てくるのか」を回転するベクトルで理解する

電験三種の理論科目を勉強していると、ある日突然、こんな式が登場します。

「…j って何？」

数学では i で習った虚数が、電気の世界では j と書かれている。しかも、それが「インピーダンス」という電気の抵抗を表す式に入っている。「存在しない数がなぜ電気の世界に？」と混乱しますよね。

この記事を読み終わる頃には、j が怖くなくなるどころか、「jがあるから交流の計算がラクになるんだ」と感じられるようになります。一緒にゆっくり理解していきましょう。

なぜ交流で虚数が必要なのか？｜交流は「回転」だから

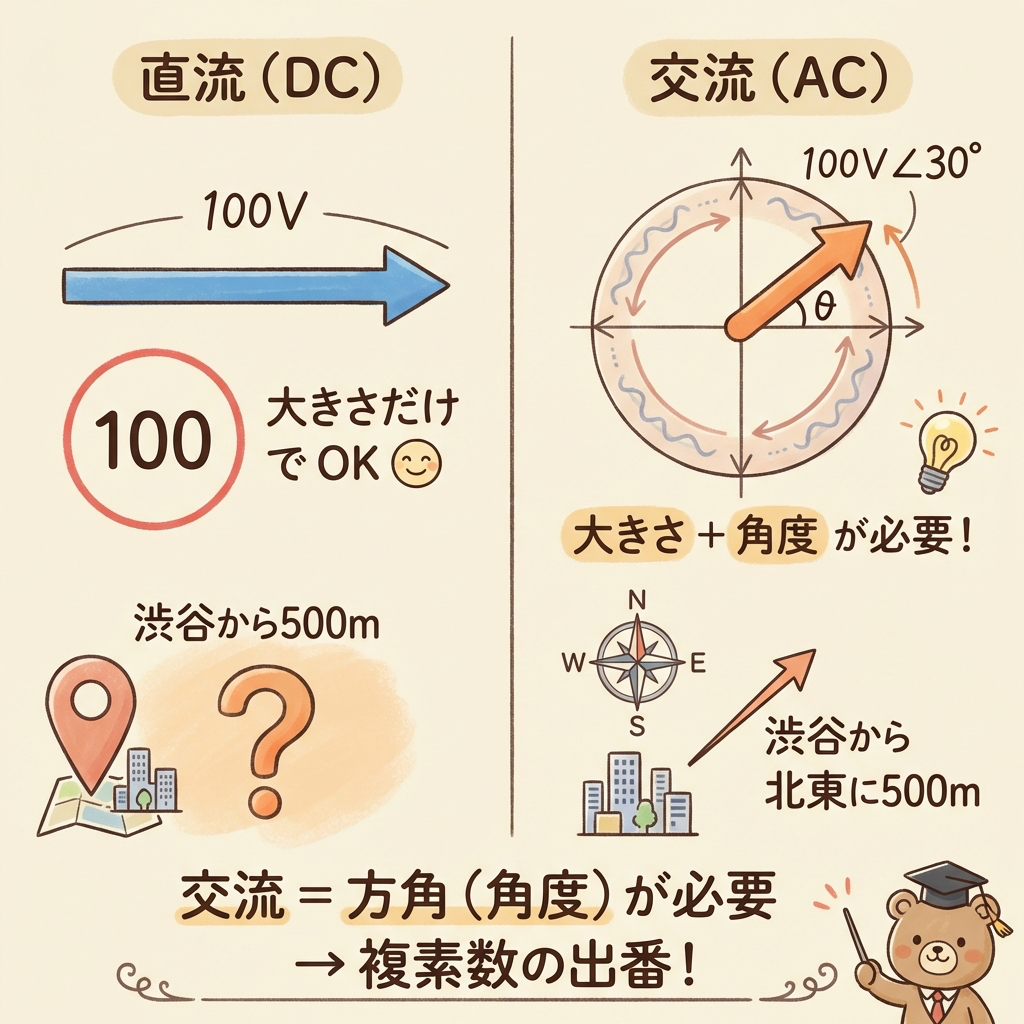

直流と交流の決定的な違い｜「動かない」vs「回っている」

まず、なぜ直流では複素数が不要で、交流では必要なのかを理解しましょう。

直流は「100V」と言えば終わりです。でも交流は「100Vで、今このくらい回転している」という2つの情報を同時に伝える必要があります。

これは、日常生活に置き換えると分かりやすいです。

時計の針で理解する「大きさ＋角度」の世界

「待ち合わせ場所を教えて」と言われたとき、あなたはどう答えますか？

「渋谷駅から500mの場所です」——これだけだと困りますよね。500mって、どの方向？　北？南？東？

正しくは「渋谷駅から北東に500m」のように、距離（大きさ）と方角（角度）の両方を伝える必要があります。

交流の電圧や電流もまったく同じです。大きさ（振幅）と角度（位相）の2つを同時に扱わなければなりません。

そしてこの「大きさと角度を持った量」を、数学的に美しく扱えるのが——複素数なのです。

j の正体｜「90°回転させる演算子」を完全理解する

数学の i と電気の j｜名前が違うだけで中身は同じ

まず前提を整理しておきましょう。数学では虚数単位をiと書きますが、電気の世界ではjと書きます。

理由は単純で、電気ではi は電流の記号として使うからです。電流の i と虚数の i が混ざるとパニックになるので、虚数は j に変えた——ただそれだけの話です。中身は完全に同じものです。

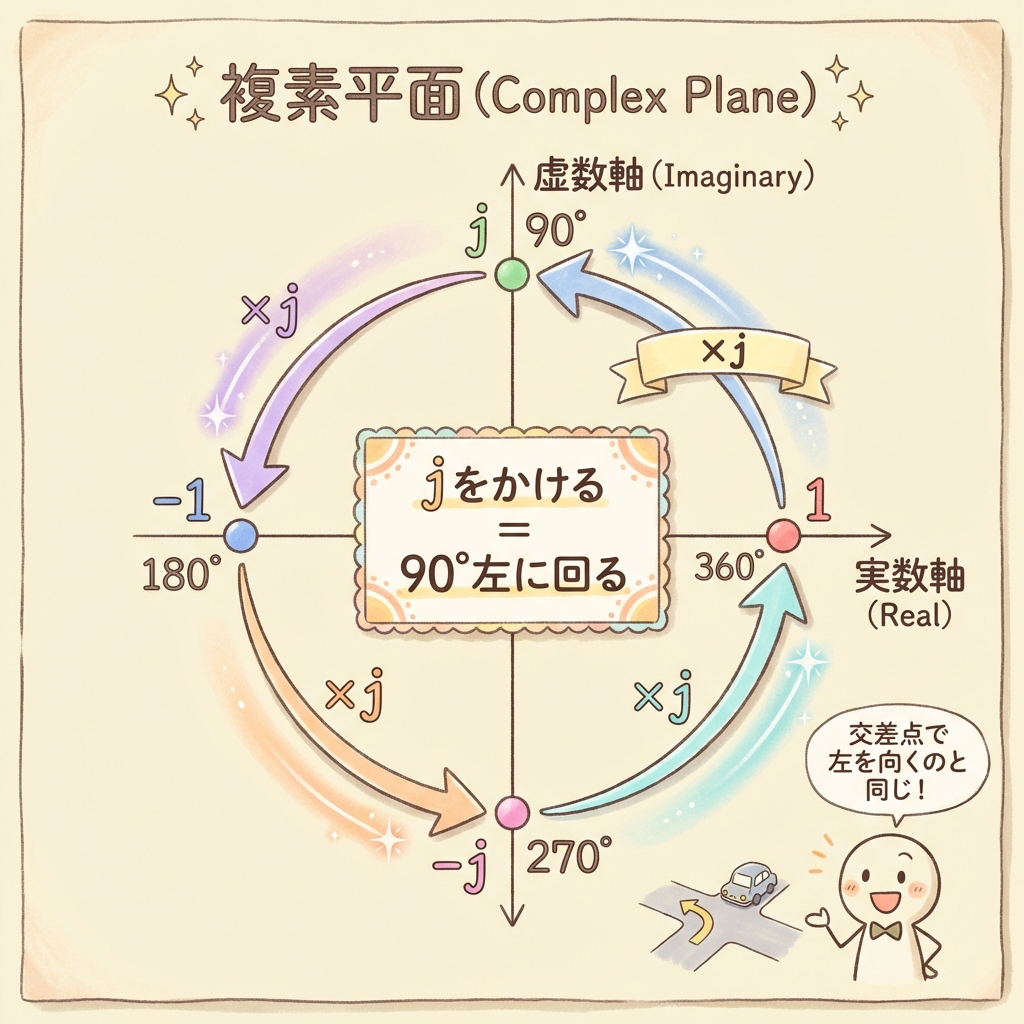

j の本質｜「かけると90°回転する」を体感しよう

j² = −1 という定義を見ても、正直ピンときませんよね。でも大丈夫です。j の本質は「90°反時計回りに回転させる」操作だと考えれば、すべてがスッキリします。

数直線（横軸）の上に「1」を置いてみてください。ここから j をかけていくとどうなるか、見てみましょう。

見てください！ j をかけるたびに90°ずつ反時計回りに回転して、4回かけると元に戻ります。

これは、あなたが交差点に立って「左を向け」と言われるのと同じです。1回左を向くと90°、2回で180°（真後ろ）、3回で270°（右）、4回で360°（元の向き）。j は「左に90°向きを変えろ」という命令なのです。

なぜ「90°回転」が交流で使えるのか？

交流回路では、コイルやコンデンサによって電圧と電流の位相がズレます。

コイルは電圧が電流より90°先に進む（= +j で表現）。コンデンサは電圧が電流より90°遅れる（= −j で表現）。

この「90°のズレ」を表現するのに、j（90°回転の演算子）がドンピシャなのです。これが、交流回路で複素数が使われる本当の理由です。

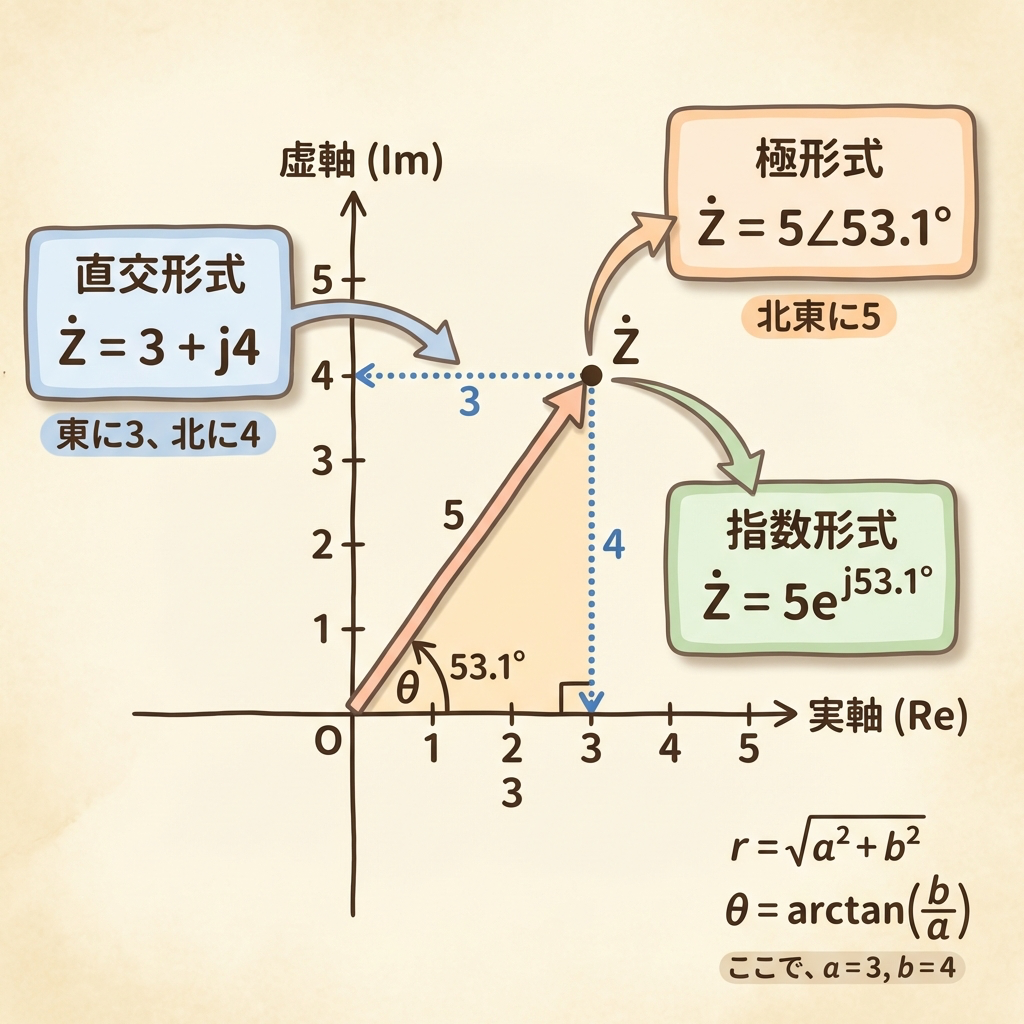

複素数の3つの表し方｜直交形式・極形式・指数形式

複素数には3つの書き方があります。電験三種ではこの3つの変換が頻繁に出るので、ここでしっかり押さえましょう。

まず、複素平面（ガウス平面）をイメージしてください。横軸が実数軸（実部）、縦軸が虚数軸（虚部）です。複素数は、この平面上の「1つの点」として表されます。

① 直交形式（デカルト形式）｜「東に3歩、北に4歩」

これは「マップ上の座標」で位置を伝える方法です。「渋谷駅から東に300m、北に400m」と伝えるイメージ。横と縦の2つの成分でピンポイントの位置を指定します。

例：Ż = 3 + j4 → 実部3、虚部4の点

② 極形式｜「北東に500m」

こちらは「方角と距離」で位置を伝える方法です。「渋谷駅から北東方向に500m」と伝えるイメージ。同じ場所を指しているのに、伝え方が違いますよね。

例：Ż = 5∠53.1° → 大きさ5、角度53.1°の点

③ 指数形式（オイラー形式）｜極形式を数式にしたもの

極形式を数学的に厳密に書いたのが指数形式です。電験三種の計算問題では直交形式と極形式が主に使われるので、指数形式は「こういうのもある」程度でOKです。

3つの形式の変換方法｜これだけ覚えればOK

計算例｜直交形式 → 極形式の変換

【問題】Ż = 3 + j4 を極形式に変換せよ。

おなじみの「3:4:5の直角三角形」ですね。実部3（横）と虚部4（縦）で直角三角形を作り、斜辺が大きさ r＝5、角度がθ≒53.1°になります。

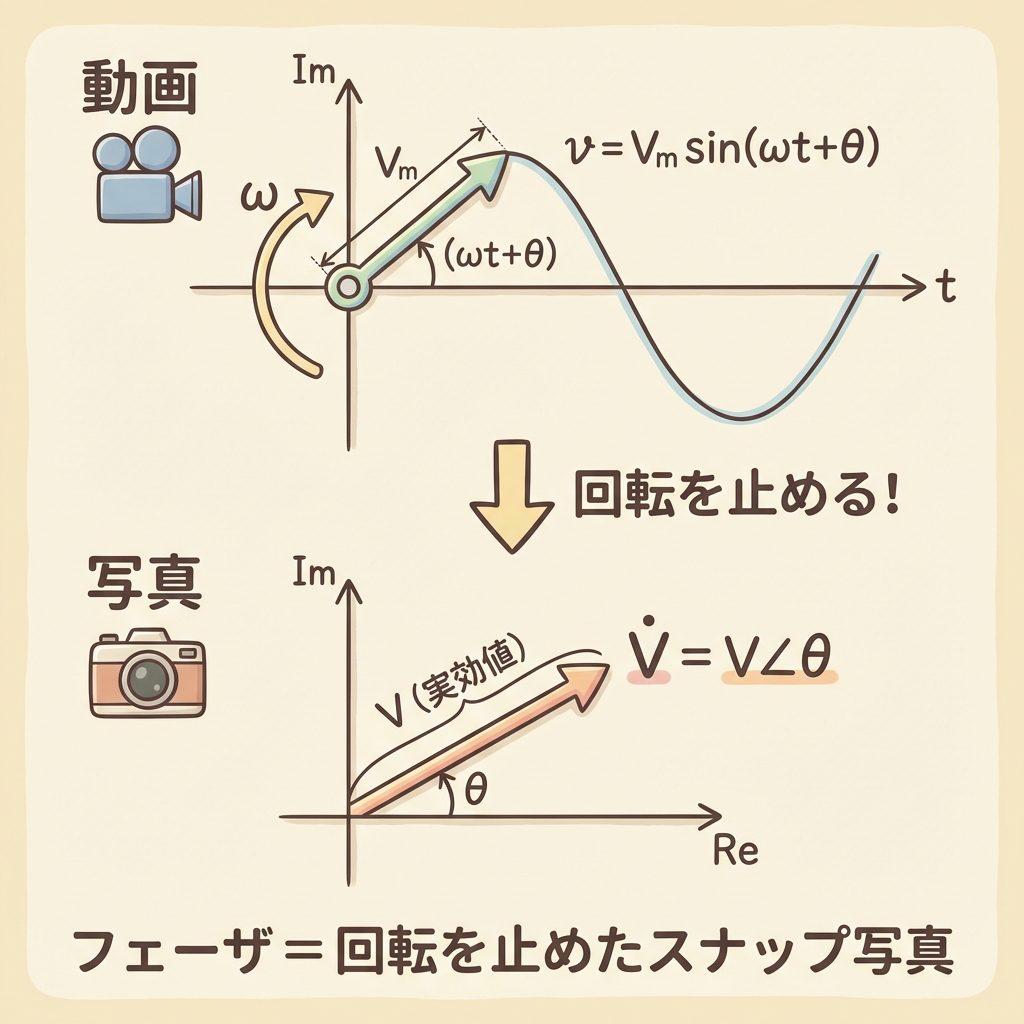

フェーザ表示とは？｜「回転を止めたスナップ写真」

交流は「グルグル回転するベクトル」で表現できる

交流電圧 v = Vm sin(ωt + θ) は、実は複素平面上でグルグル回転するベクトルの「影」として理解できます。

時計の針を想像してください。時計の針は一定の速度でグルグル回転していますよね。この回転する針の先端を横から見ると、上下に揺れる動き（正弦波）に見えます。

これがまさに交流の正体です。交流 = 回転するベクトルの影なのです。

フェーザ = 回転を止めて「位置関係」だけを取り出す

回転するベクトルを毎回描くのは大変ですよね。そこで、回転を一旦止めて、ある瞬間のベクトルの「大きさ」と「角度」だけを取り出したものがフェーザ（phasor）です。

フェーザは、動画から1枚のスナップ写真を切り取るイメージです。回転の速度（ω）はすべての電圧・電流で同じなので、省略しても問題ありません。大事なのは大きさと角度（位相差）だけ。

複素インピーダンスの計算｜R + jX の意味を完全理解

複素インピーダンスとは？｜「大きさ」と「位相のズレ」を一度に表す

ここまでの知識を使って、いよいよ交流回路の計算に入りましょう。

交流回路のインピーダンスを複素数で表したものが複素インピーダンス Żです。

j がついている方向が「位相のズレ」を表しています。コイルは+j方向（上方向＝進み）、コンデンサは−j方向（下方向＝遅れ）。抵抗は j がつかないので、位相ズレはゼロ。

RLC直列回路の複素インピーダンス

直列回路では、各素子の複素インピーダンスをそのまま足すだけです。

つまり Ż = R + jX の形になります。実部が「エネルギーを消費する成分（抵抗）」、虚部が「エネルギーを蓄えたり放出したりする成分（リアクタンス）」です。

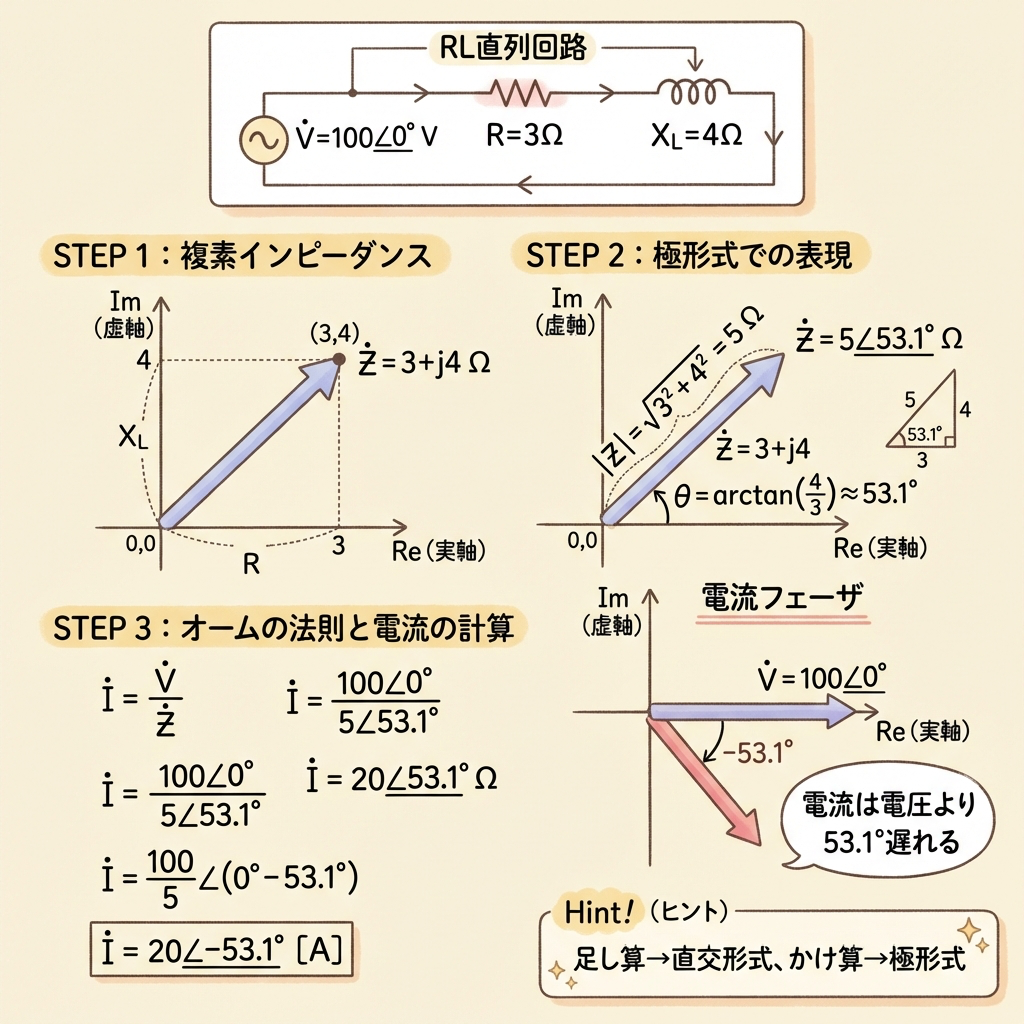

計算例｜複素インピーダンスからフェーザ電流を求める

【問題】R = 3Ω、X_L = ωL = 4Ω の RL直列回路に、V̇ = 100∠0° [V] の交流電圧を加えたとき、電流のフェーザ İ を求めよ。

電流は20Aで、電圧より53.1°遅れています（−53.1°）。コイルがあるので電圧が先行し、電流が遅れる——j の回転の意味が、計算結果にちゃんと現れていますね。

まとめ｜複素数と j のポイント総整理

j は、最初は「意味不明な記号」に見えますが、その正体は「90°回すだけ」の単純な操作です。

交差点で「左を向け」と言われたら90°回転する。j は、電気の世界で同じことをやっているだけ。そして、この「回転」こそが、交流回路の位相ズレを完璧に表現してくれるのです。

複素数は電験三種のほぼすべての交流計算に登場します。ここを乗り越えれば、交流回路の問題が一気に解けるようになります。この記事を何度も読み返して、「j = 90°回転」を体に染み込ませてください。

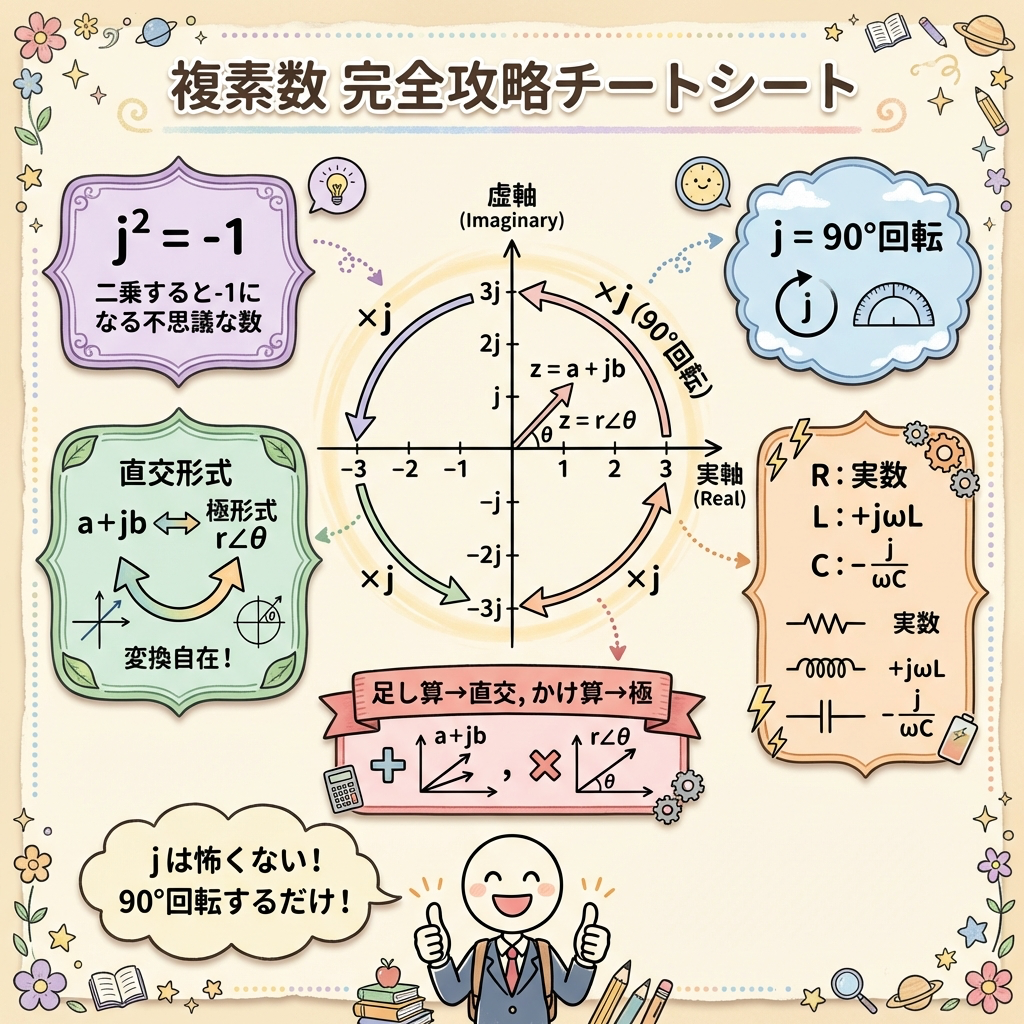

重要公式チートシート（試験直前に見直し用）
