街を走るEVが年々増えています。「テスラ」「日産リーフ」「bZ4X」といった名前を聞いたことはあるでしょう。でも「実際どうやって電気で走ってるの？」と聞かれると、意外と答えられない人が多いのではないでしょうか。
実は、EVの仕組みはガソリン車よりはるかにシンプルです。ガソリン車のエンジンは数千点の部品で構成されていますが、EVのモーターは数十点。「ガソリンを燃やして爆発力でピストンを動かす」という複雑な工程が、「電気を流してモーターを回す」というシンプルな仕組みに置き換わっただけです。
この記事では、EVの仕組みを「ガソリン車の部品がEVで何に置き換わったか」という視点で図解します。特に回生ブレーキ（ブレーキを踏むと充電される仕組み）は、EVを理解するうえで最も面白いポイントです。モーターと発電機が「同じもの」であることがわかった瞬間、EVの全体像が一気にクリアになります。
電気自動車は、バッテリーにためた直流の電気を、インバーターで交流に変えてモーターを回し、タイヤを動かします。減速するときはモーターを発電機として使い、走る勢い(運動エネルギー)を電気に戻してバッテリーにためます(回生ブレーキ)。充電は、車の中で交流を直流に変える普通充電と、充電器の側で直流に変えて送る急速充電の2種類です。

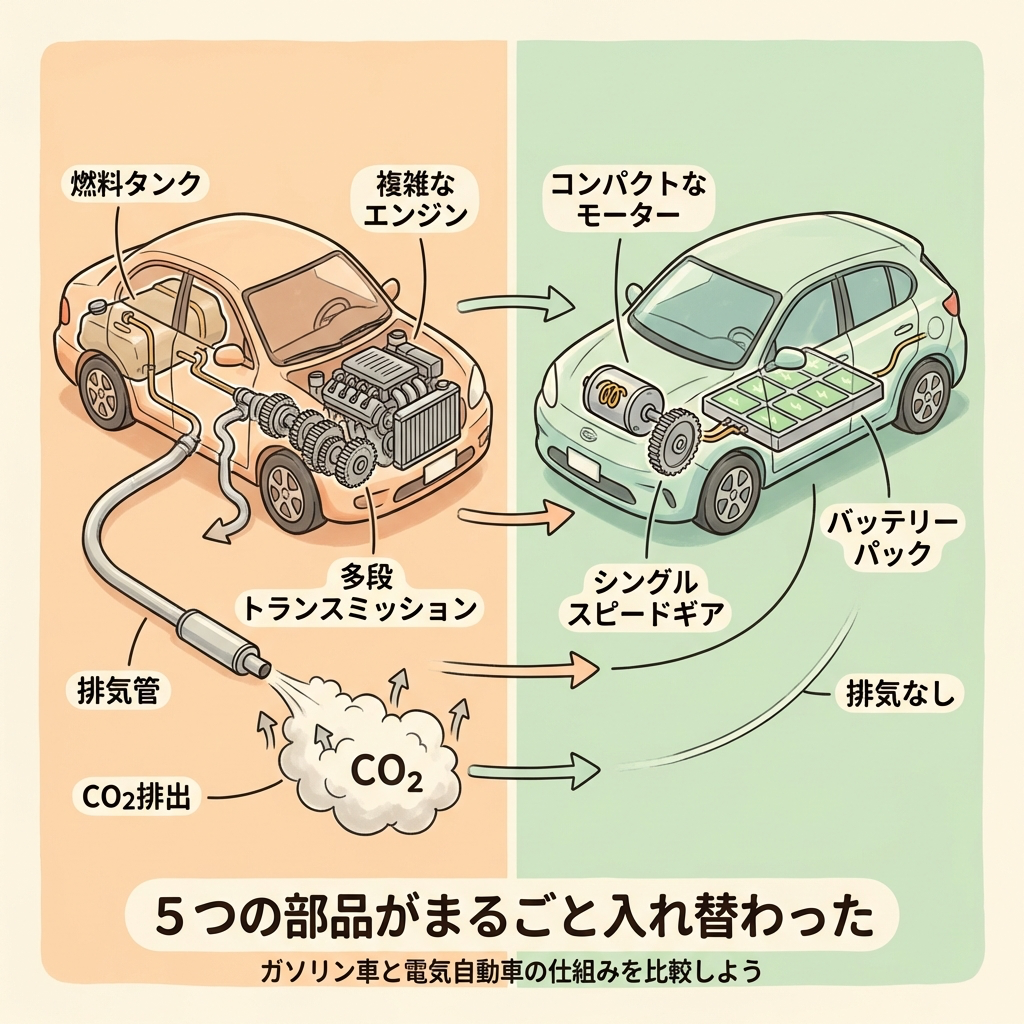

ガソリン車とEVの構造比較｜何が何に置き換わったのか？
5つの部品が「まるごと入れ替わった」だけ
EVの仕組みを理解する最短ルートは、「ガソリン車の何がEVの何に置き換わったか」を見ることです。以下の対応表を見てください。
| 役割 | ガソリン車 | EV（電気自動車） |
|---|---|---|
| エネルギー源 | ガソリン（燃料タンク） | 電気（バッテリー） |
| 動力を生む装置 | エンジン（内燃機関） | モーター（電動機） |
| 変速の仕組み | トランスミッション（多段ギア） | 減速ギア1段のみ（ほぼ不要） |
| エネルギー補給 | ガソリンスタンドで給油 | 充電スタンド or 自宅で充電 |
| 排気ガス | CO₂・NOxを排出 | 走行中の排出ゼロ |
ガソリン車のエンジンは低回転だとトルク（回す力）が弱いため、ギアを何段も切り替えて回転数を調整する必要があります。一方、EVのモーターは回転数ゼロの停止状態から最大トルクを出せるため、複雑な変速機が不要です。アクセルを踏んだ瞬間に「ドン！」と加速するEV特有の感覚は、この特性によるものです。
電気の基本を、電験三種の「理論」の範囲まで広げて学びたいときに向いています。TAC出版『みんなが欲しかった！』シリーズの、電験三種「理論」の教科書と問題集が1冊になった本です。

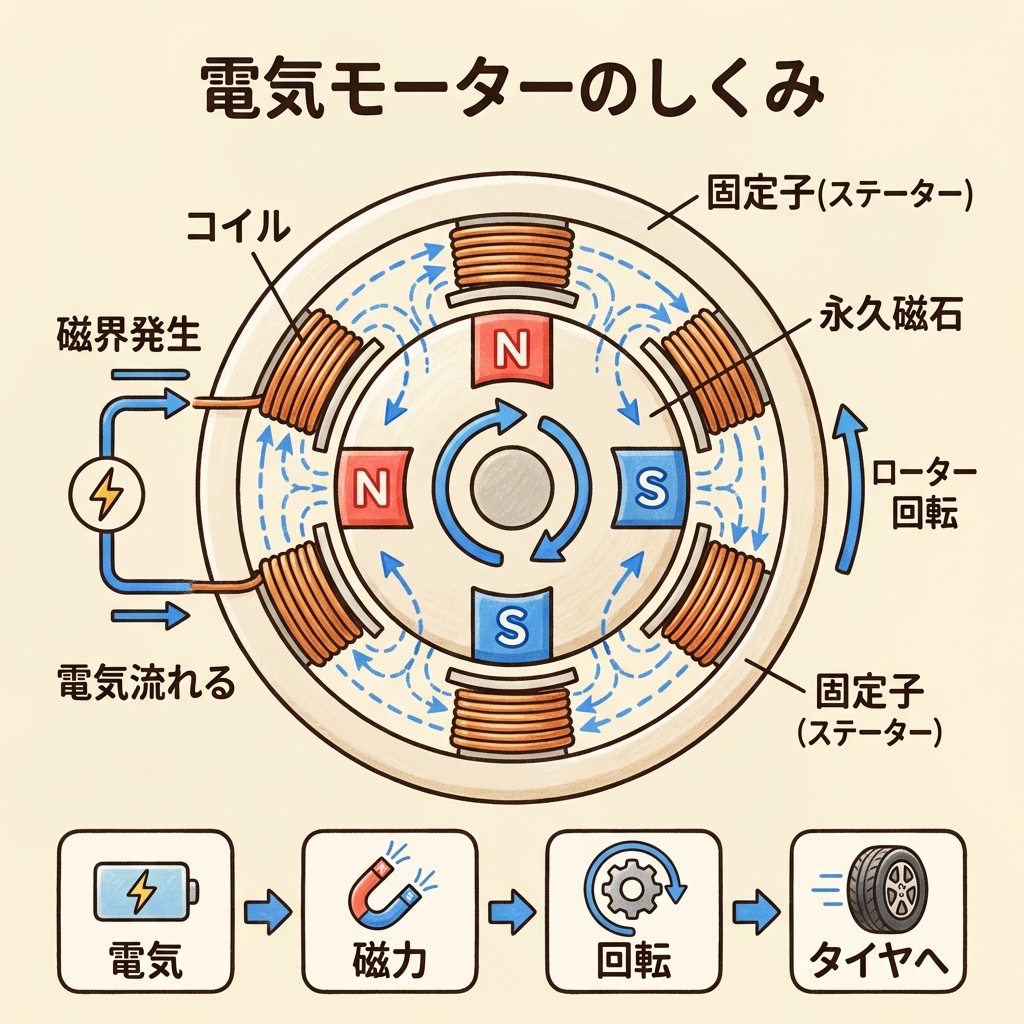

EVの心臓部①｜モーターはなぜ電気で回る？
「磁石の力」でタイヤを回す
EVの動力源はモーター（電動機）です。モーターが回る原理は非常にシンプルで、「磁石のN極とS極が引き合い、同じ極同士は反発する」という力を利用しています。
バッテリーからモーターに電気が流れる
電気がコイル（電磁石）に流れ、磁力が発生する
電磁石と永久磁石の「引き合い・反発」で回転が生まれる
モーターの回転がギアを介してタイヤに伝わり、車が走る
ガソリン車のエンジンが「ガソリンを燃やす → 爆発力でピストンを押す → クランクシャフトを回す → ギアを介してタイヤを回す」という何段階もの工程を経るのに対して、EVは「電気を流す → モーターが回る → タイヤが回る」のほぼ3ステップ。部品数がエンジンの1/10程度で済むため、故障のリスクも少なく、メンテナンス費用も安くなります。
現在のEVに最も多く搭載されているのは「永久磁石同期モーター（PMSM）」です。回転子（ローター）にネオジム磁石という強力な永久磁石を埋め込み、固定子（ステーター）に巻いたコイルに交流電流を流して回転磁界を作ることで、ローターを回転させます。効率が高く、小型軽量なのがメリットです。
EVの心臓部②｜バッテリーは「電気のガソリンタンク」
リチウムイオン電池が大量に積まれている

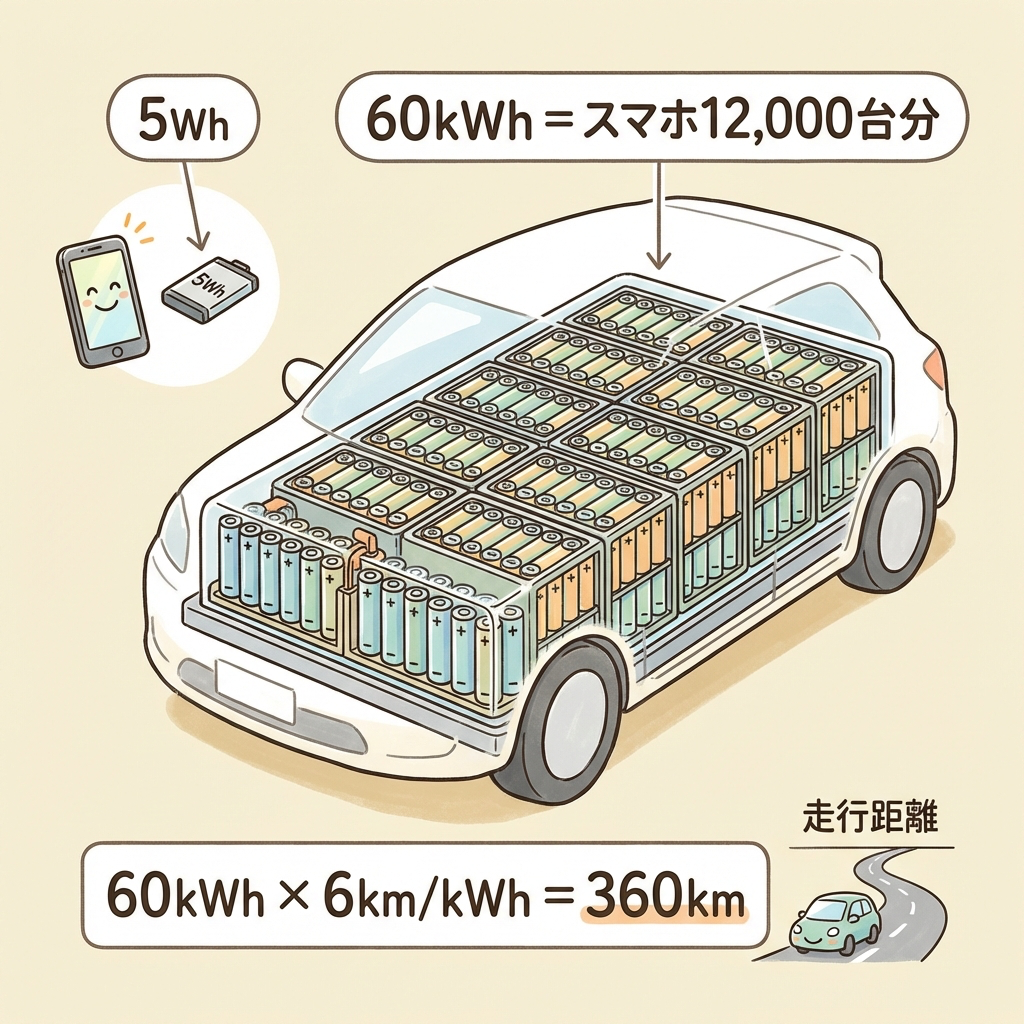

EVのバッテリーは、スマホに使われているリチウムイオン電池の巨大版です。スマホのバッテリーが5Wh程度なのに対し、EVのバッテリーは40〜100kWh。単純計算でスマホ約1万〜2万台分の電池セルが車の床下に敷き詰められています。
| 項目 | スマホ | EV（一般的なモデル） |
|---|---|---|
| バッテリー容量 | 約5Wh | 40〜100kWh（40,000〜100,000Wh） |
| 重量 | 約50g | 400〜700kg |
| 航続距離 / 持続時間 | 約1日 | 300〜700km |
kWh（キロワットアワー）とは「どれだけの電気を蓄えられるか」を表す単位です。たとえば60kWhのバッテリーは「1kWの電力を60時間供給できる」容量を持っています。EVの「航続距離」はこのkWhの大きさと、モーターの効率（電費）で決まります。一般的なEVの電費は約6km/kWhなので、60kWhなら60×6＝約360km走れる計算です。
電気回路の基本があいまいなときは、入門書で土台を固めておくと理解が進みます。電気回路の基本を、つまずいている人向けにやさしく解説した入門書です（オーム社）。
EVの最大の特徴｜回生ブレーキは「走りながら充電」する魔法の仕組み
「減速するたびに電気が戻ってくる」とはどういうことか？
回生ブレーキ（かいせいブレーキ）は、EVの仕組みの中で最も「なるほど！」と思えるポイントです。一言で言えば、「ブレーキをかけるときにモーターを逆回転させて発電し、その電気をバッテリーに戻す」仕組みです。
ここで覚えておくべき最重要事実があります。
電気を流す → 回転する ＝ モーター（電動機）
回転させる → 電気が生まれる ＝ 発電機
まったく同じ構造の装置が、エネルギーの流れる方向によって「モーター」にも「発電機」にもなる。
この「モーター ＝ 発電機」という事実を理解すると、回生ブレーキの仕組みは自然に理解できます。

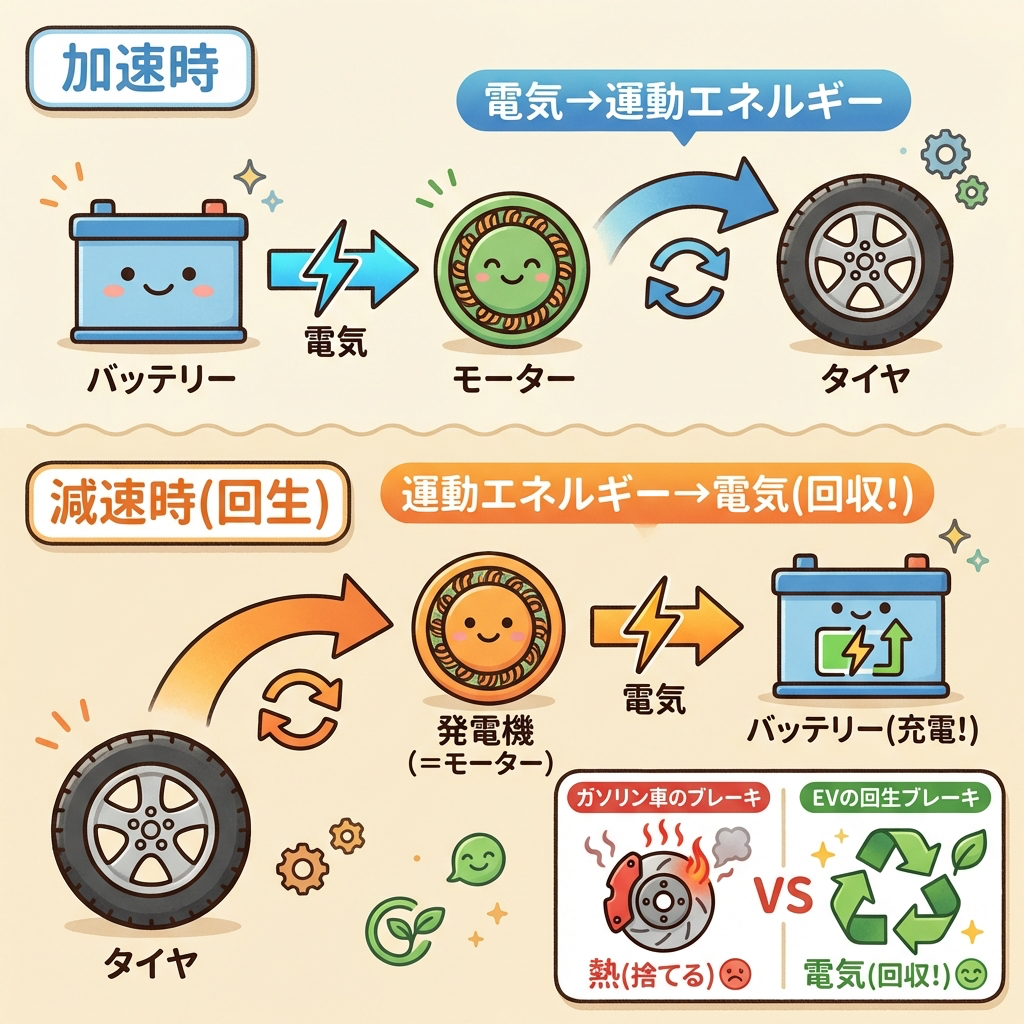

加速時と減速時のエネルギーの流れ
加速時（モーターとして動作）
電気エネルギー → 運動エネルギー
減速時（発電機として動作）
運動エネルギー → 電気エネルギー（回収！）
加速時と減速時で、エネルギーの流れが完全に逆になっている点に注目してください。加速時はバッテリーの電気を消費してタイヤを回します。減速時はタイヤの回転力（運動エネルギー）でモーターを回して発電し、その電気をバッテリーに戻します。
ガソリン車のブレーキは、ブレーキパッドとディスクの摩擦で運動エネルギーを「熱」に変えて捨てています。エネルギーは完全に無駄になります。一方、EVの回生ブレーキは運動エネルギーを「電気」に変えて回収します。捨てるか、回収するか——これがEVの効率の良さの秘密です。
回生ブレーキによるエネルギー回収率は、走行状況によって異なりますが、一般的に航続距離を10〜30%伸ばす効果があるとされています。特に市街地走行（ストップ＆ゴーが多い）では回収効率が高く、高速道路走行（一定速度で走る＝減速が少ない）では効果が小さくなります。
回生ブレーキは低速域（時速10km以下程度）では発電量が少なくなるため、完全停止には従来の摩擦式ブレーキ（油圧ブレーキ）も併用されます。EVにもブレーキパッドは搭載されていますが、回生ブレーキのおかげで摩擦ブレーキの使用頻度が大幅に減り、パッドの寿命が長くなるメリットがあります。

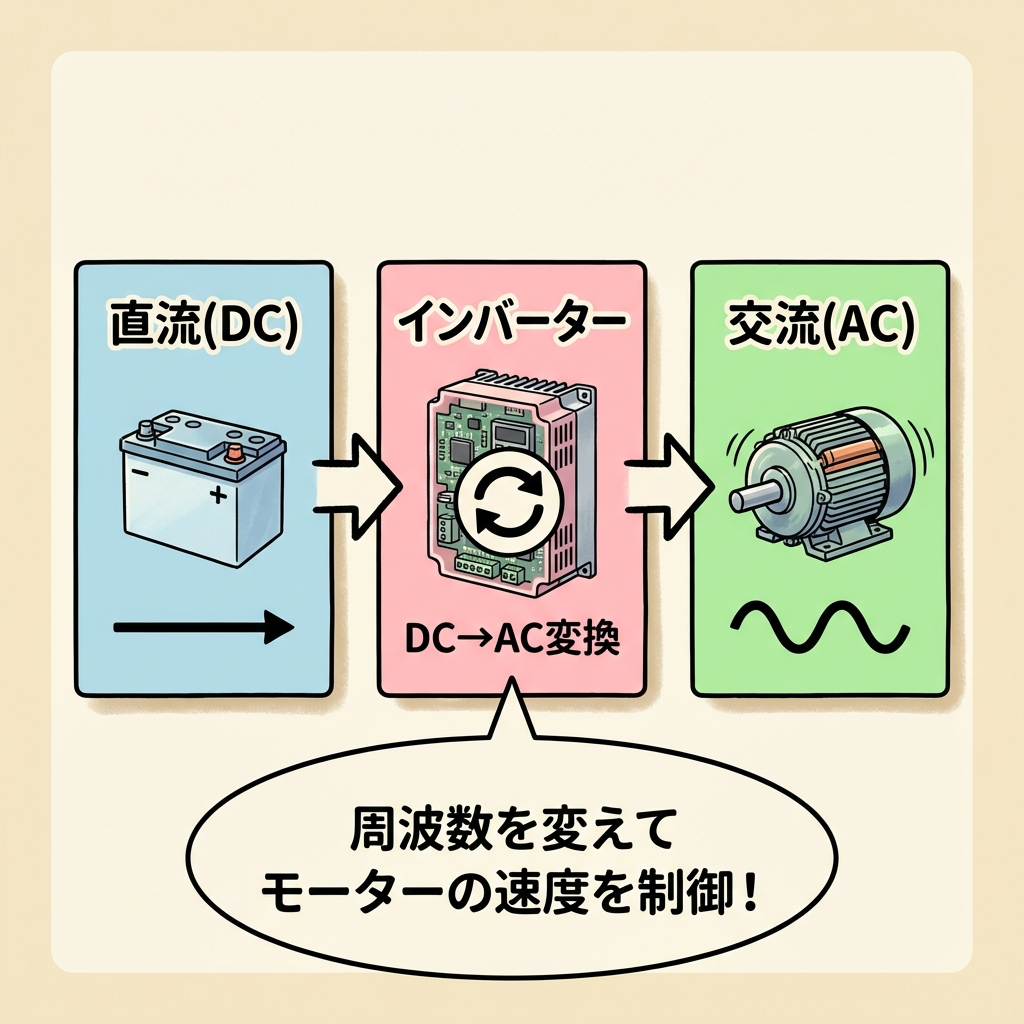

もう一つの重要部品｜インバーターは「電気の通訳者」
バッテリー（直流）とモーター（交流）の「言葉の違い」を翻訳する
ここで1つ、EVの構造を語るうえで欠かせない部品を紹介します。それがインバーターです。
バッテリーに蓄えられている電気は直流（DC）です。一方、EVのモーター（永久磁石同期モーター）は交流（AC）で動きます。バッテリーの直流を、モーターが使える交流に変換するのがインバーターの仕事です。
インバーターは単なる「変換器」ではなく、交流の周波数と電圧を変えることでモーターの回転数とトルクを精密に制御しています。アクセルの踏み込み量に応じて「今は9,000rpmで回せ」「今は3,000rpmに落とせ」と指令を出す、いわばモーターの「頭脳」です。

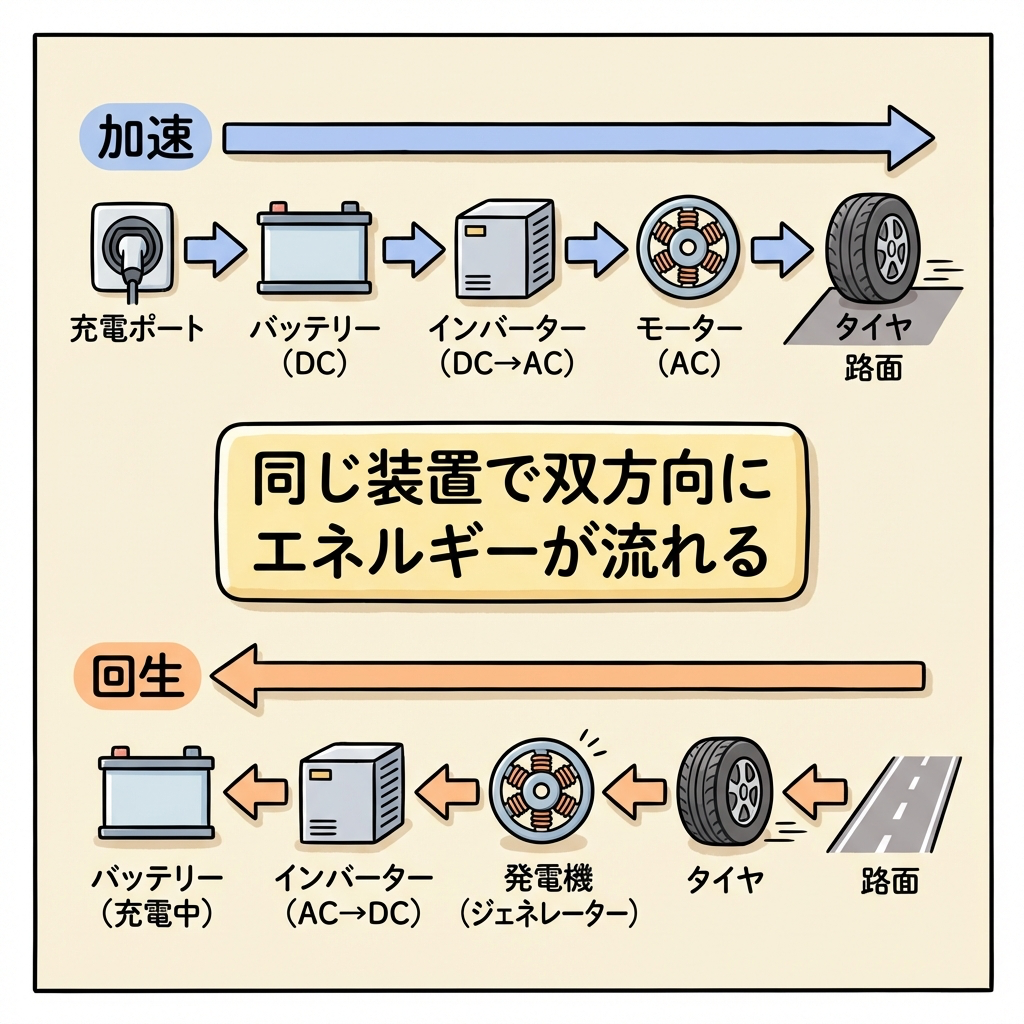

EVの全体構造を「1枚の図」で理解する
エネルギーの流れを追いかけよう
ここまでの内容を整理して、EVの中でエネルギーがどう流れるかを1枚のフローにまとめます。
【加速時のエネルギーの流れ】
(DC)
(DC→AC)
(AC)
【減速時（回生ブレーキ）のエネルギーの流れ】
(=モーター)
(AC→DC)
(充電！)
加速時と減速時で、エネルギーの流れが完全に逆向きになっている点が最大のポイントです。ガソリン車はブレーキ時に運動エネルギーを「熱」として捨てるしかありませんが、EVは「電気」として回収して再利用できる。これがEVのエネルギー効率がガソリン車を大幅に上回る根本的な理由です。

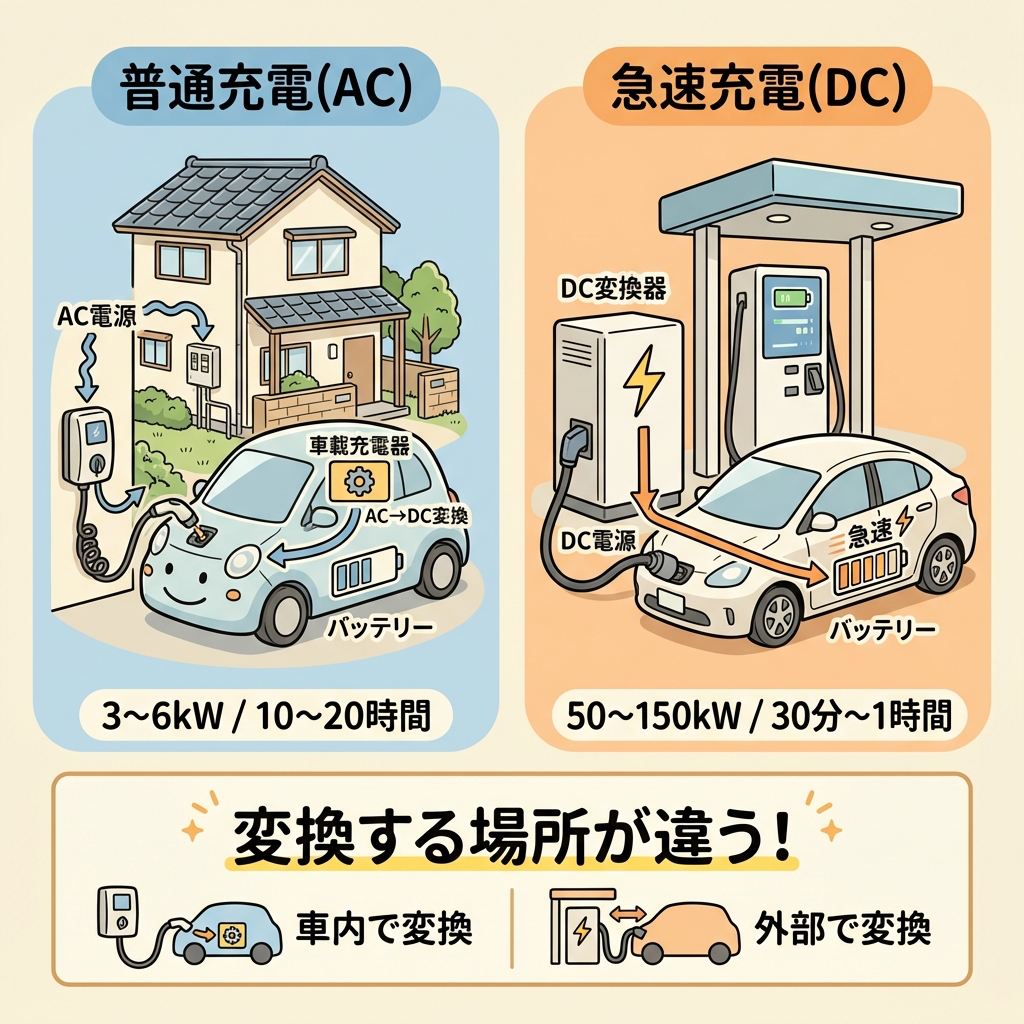

普通充電と急速充電の違い｜なぜ速さが10倍も違うのか？
決定的な違いは「ACのまま送るか、DCに変換してから送るか」
EVの充電方法は大きく「普通充電」と「急速充電」の2種類があります。両者の違いを理解するカギは、バッテリーが蓄える電気の種類にあります。バッテリーは直流（DC）しか蓄えられません。
| 比較項目 | 普通充電 | 急速充電 |
|---|---|---|
| 送る電気の種類 | 交流（AC） | 直流（DC） |
| AC→DC変換の場所 | 車内の充電器（オンボードチャージャー） | 充電スタンド側の大型変換器 |
| 出力 | 3〜6kW | 50〜150kW（最大350kW） |
| 充電時間（60kWh） | 約10〜20時間 | 約30分〜1時間（80%まで） |
| 設置場所 | 自宅・マンション駐車場 | 高速道路SA・コンビニ・ディーラー |
| 使い方のイメージ | 「寝ている間にゆっくり満タン」 | 「外出先でサッと継ぎ足し」 |
普通充電は、コンセントから来るAC（交流）を車に搭載された小型の変換器でDC（直流）に変換してからバッテリーに充電します。この車載変換器の出力は3〜6kW程度が限界です。一方、急速充電は、充電スタンド側の巨大な変換器で事前にDCに変換してから車に直接送り込みます。変換器のサイズに制約がないので、50〜150kWという大電力を流せるのです。

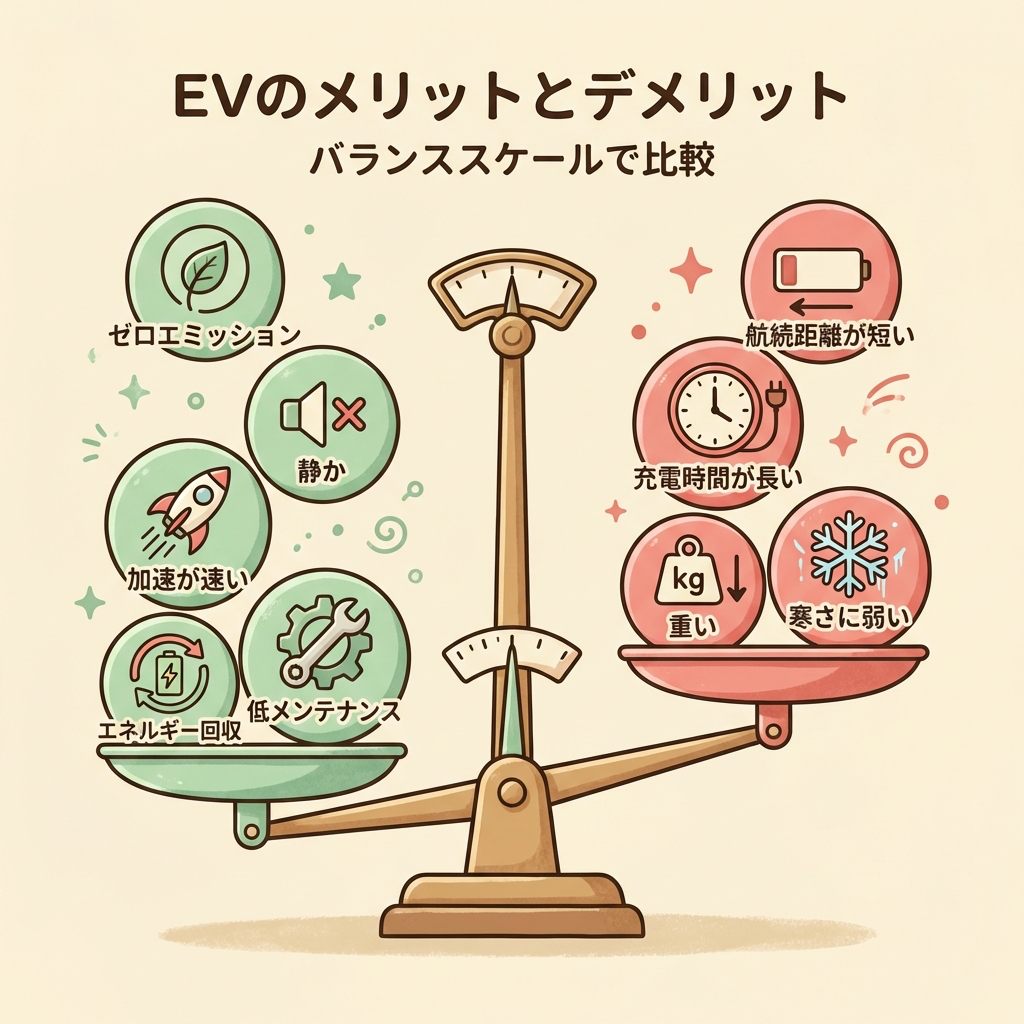

EVのメリット・デメリット｜「仕組み」を知れば納得できる
仕組みから導き出される長所と短所
EVの仕組みを理解した今、メリットとデメリットが「なぜそうなるのか」を論理的に理解できるはずです。
| ○ メリット | 仕組み上の理由 |
|---|---|
| 走行時の排出ガスゼロ | 燃焼がない。電気でモーターを回すだけ |
| 静粛性が高い | 爆発を伴うエンジンがないため騒音が極めて少ない |
| 加速が力強い | モーターは回転数ゼロから最大トルクを出せる |
| エネルギー効率が高い | 回生ブレーキでエネルギーを回収できる |
| メンテナンス費用が安い | エンジン・変速機がないため部品点数が少ない |
| × デメリット | 仕組み上の理由 |
|---|---|
| 航続距離がガソリン車より短い | バッテリーのエネルギー密度がガソリンより低い |
| 充電に時間がかかる | 給油（3分）に比べ、急速充電でも30分以上かかる |
| 車両が重い | バッテリーが400〜700kgあり、車両総重量が増加 |
| 寒冷地でバッテリー性能が低下 | リチウムイオン電池は低温で化学反応が鈍くなる |
家電の仕組みシリーズ｜全14記事
電磁誘導・熱・電気化学の3原理で、身の回りの家電を完全攻略
洗濯機・扇風機・換気扇…家電のほぼすべてに入っているモーターの原理を、磁石と電流の押し合いで解説。
消費電力1200Wの正体。電熱線で熱を作る最もシンプルな家電。ジュール熱の入門に最適。
「お皿は冷たいのに食べ物だけ熱い」謎を解明。マイクロ波が水分子を振動させる仕組みを解説。
電磁誘導で鍋の中に渦電流を発生させて加熱する仕組み。STAGE1のモーターと同じ原理の応用例。
冷蔵庫は「冷やす」のではなく「庫内の熱を庫外へ運ぶ」装置。気化熱とコンプレッサーの働きを図解。
冷蔵庫の応用版。冷媒の流れを逆転させるだけで「冷房と暖房を1台で切替」できる仕組み。
白熱電球・蛍光灯・LEDで電気代が10倍違う理由。半導体（pn接合）が直接光を出す原理を解説。
2027年問題への対応ガイド。「工事不要」と「工事必要」のLEDの違いを解説。設備担当者必読。
電池は「貯蔵タンク」ではなく「化学反応プラント」。乾電池とリチウムイオン電池の違いも解説。
「100%まで充電するな」「0%まで使い切るな」が正しい理由。寿命を延ばす5つの習慣を紹介。
モーター×バッテリーの集大成。回生ブレーキで「ブレーキが発電機になる」仕組みも図解。
同じ端子なのに充電速度が違う理由。機器同士が「何Vで送るか」を電気的に交渉する仕組み。
「置くだけ」の裏にある電磁誘導。STAGE1〜4の知識が集約されるシリーズの総決算記事。
リンクは別タブで開きます
電気の仕組みがわかってきたら、電験三種や第二種電気工事士の勉強に進むのもひとつの道です。独学が不安なら、講義と問題演習がセットになった通信講座を使う方法もあります。アガルートアカデミーには電験三種や電気工事士の講座があります。料金や内容は公式サイトで確かめてください。
まとめ｜EVの仕組みは「4つの部品」で理解できる
| バッテリー | 電気を蓄える「タンク」。容量はkWhで表す。60kWhなら約360km走れる |
| インバーター | バッテリーの直流をモーターの交流に変換する「通訳者」 |
| モーター | 電気で回転し、タイヤを動かす「エンジンの代わり」。逆回転すると発電機にもなる |
| 回生ブレーキ | 減速時にモーターを発電機として使い、運動エネルギーを電気に回収する「魔法の仕組み」 |
| 充電方式 | 普通充電（AC・車内で変換・遅い）と急速充電（DC・スタンド側で変換・速い）の2種類 |
EVの仕組みは、ガソリン車に比べてはるかにシンプルです。「バッテリー → インバーター → モーター → タイヤ」の一直線。そして減速時には矢印が逆向きになり、「タイヤ → モーター（発電機）→ インバーター → バッテリー」とエネルギーが戻ってくる。この「双方向のエネルギーの流れ」を理解すれば、EVの全体像は完全に掴めたことになります。
