- 後輩に「エアコンってなんで暖房できるんですか？」と聞かれて、「ヒートポンプだよ」としか答えられなかった
- 客先から「IHヒーターの原理を顧客に説明する資料を作って」と言われて、Bingで「IH 仕組み」と検索した
- 32歳・機械系出身。電気の話になると、急に説明できなくなる自分が情けない
- 家電を作っているメーカーに勤めているのに、自社製品の原理を子どもに聞かれても答えられない
- 身の回りの家電13種類の「動作原理」が体系的にわかる
- 電磁誘導・ヒートポンプ・電気化学という「3つの基本原理」だけで、ほぼ全家電を説明できるようになる
- 後輩・客先・子どもに聞かれても、堂々と説明できる「仕組みの引き出し」が手に入る
こんにちは、シラスです。自動車部品メーカーで品質保証をやっています。
私も機械工学科出身で、電気は高校物理止まりでした。30代になって電験三種の勉強を始めて、初めて「家電の中身」を体系的に理解できました。そして気づいたんです。世の中の家電は、たった3つの原理の組み合わせでできていることに。
この記事は、私が「もっと早く知りたかった」13本の家電解説記事を、体系的に学べる順番で並べた学習ロードマップです。上から順番に読めば、家電カタログを見たときに「ああ、これはあの原理を使ってるな」と中身が透けて見えるようになります。
目次

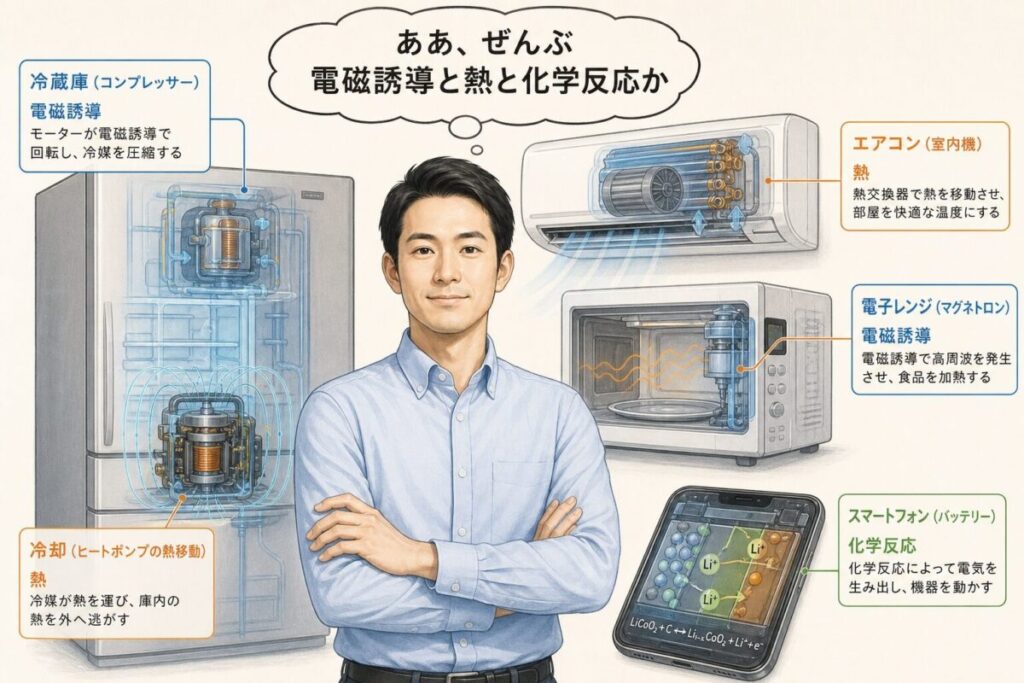

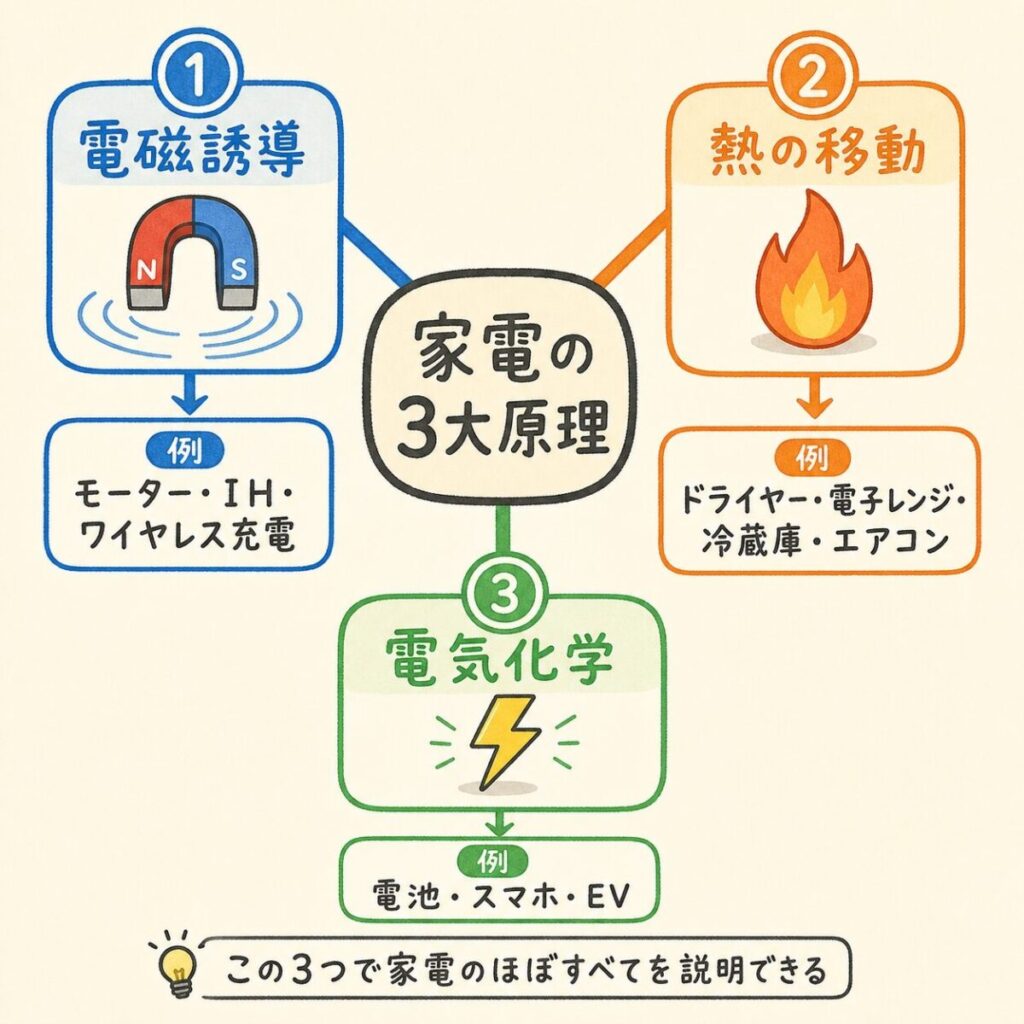

家電の仕組みは「3つの原理」で全部説明できる
家電は星の数ほどありますが、動作原理は驚くほどシンプルです。突き詰めると、以下の3つに集約されます。
①電磁誘導
磁界で電気を操る原理。モーター・IH・ワイヤレス充電・変圧器がこれ。
②熱の移動
熱を生む・運ぶ原理。ドライヤー・電子レンジ・冷蔵庫・エアコンがこれ。
③電気化学
化学反応で電気を貯める・取り出す原理。電池・スマホ・EVがこれ。
この3つの原理は、互いに「変換」できます。たとえば電池（電気化学）→ モーター（電磁誘導）→ 熱（摩擦・損失）という具合に、エネルギーは姿を変えながら伝わっていきます。家電の中身を見るとき、「いま、エネルギーがどの形に変換されているか」を追うと、原理がスッと頭に入ってきます。

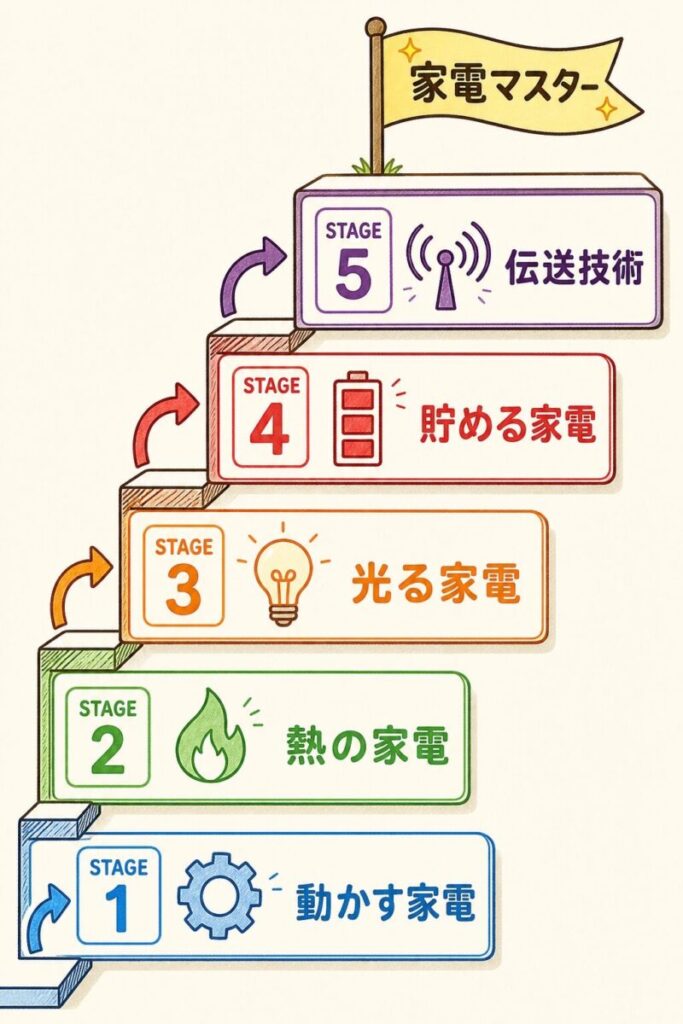

家電の仕組み・学習ロードマップ全体像
全13記事を、以下の5つのステージに分けて学んでいきます。お急ぎの方は、気になるステージから読んでもOKです。ただし「電磁誘導」と「熱の移動」の基礎は、最初に押さえておくと後がラクになります。
動かす家電（電磁誘導の基礎）｜モーターの原理を理解する
熱を作る・運ぶ家電｜ドライヤーから冷蔵庫・エアコンまで
光る家電｜LED・蛍光灯の発光原理
電気を貯める家電｜電池・スマホ・EVの電気化学
充電・電力伝送の最新技術｜USB PD・ワイヤレス充電
STAGE 1：動かす家電（モーターの世界）
なぜここから始めるのか
洗濯機、扇風機、換気扇、エアコンの室外機、冷蔵庫のコンプレッサー…。家の中で「動いている家電」のほぼ全部に、モーターが入っています。モーターの原理（電磁誘導）を理解すると、後の記事の8割が「あ、また同じ原理か」とラクに読めるようになります。

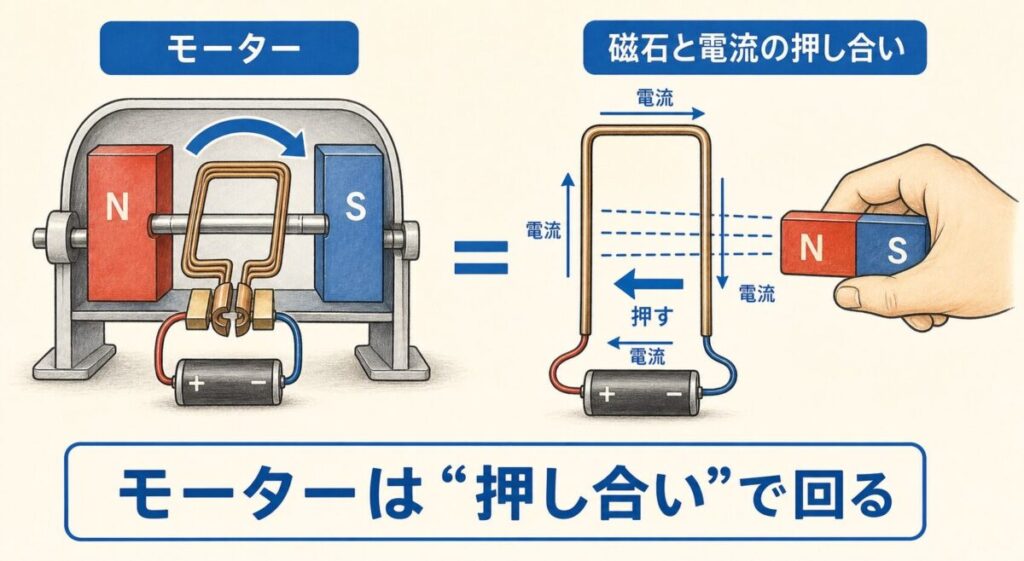

自動車部品メーカーで働いていると、ABS・パワーウィンドウ・電動パワステ…ありとあらゆる場所にモーターが使われています。機械系出身の私は最初「磁石でモノが回る理由」が腹落ちしませんでしたが、この記事で「電流が磁界から押される力（フレミングの左手）」が理解できると、急に視界が開けました。
STAGE 2：熱を作る・運ぶ家電

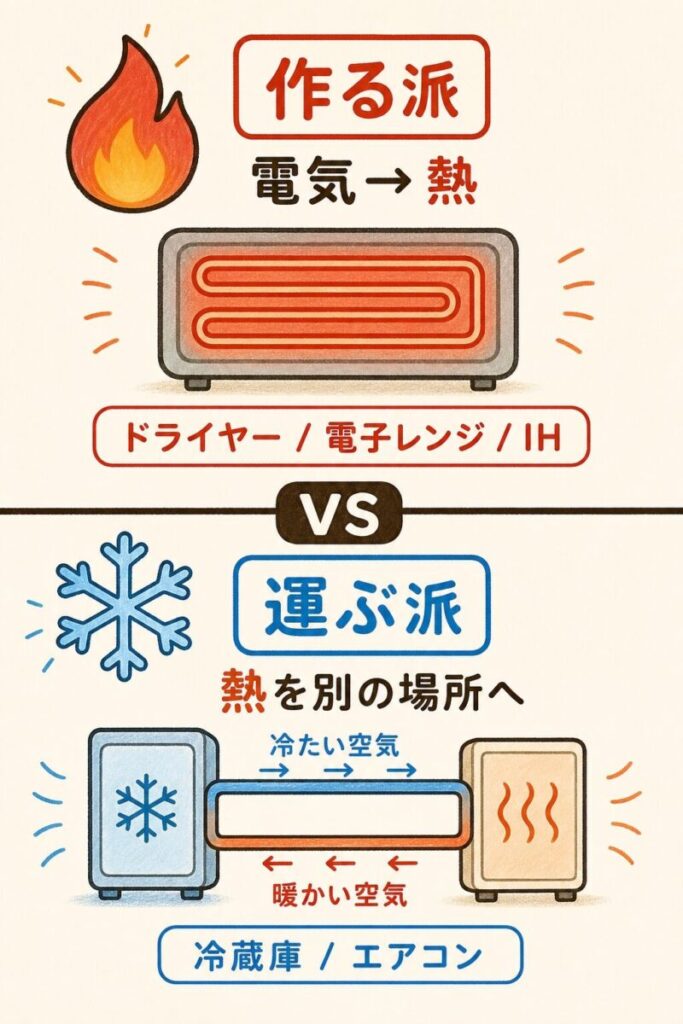

熱を扱う家電は「作る派」と「運ぶ派」の2種類
熱を扱う家電は、大きく2つに分かれます。電気を熱に変える「作る派」と、熱を別の場所に運ぶ「運ぶ派」です。
作る派（ジュール熱・電磁波）
- ドライヤー（電熱線）
- 電子レンジ（マイクロ波）
- IH調理器（渦電流）
運ぶ派（ヒートポンプ）
- エアコン（暖房・冷房）
- 冷蔵庫（庫内→庫外へ熱を運ぶ）
STAGE 2で読むべき記事（推奨順）
STAGE 3：光る家電（LED・蛍光灯）

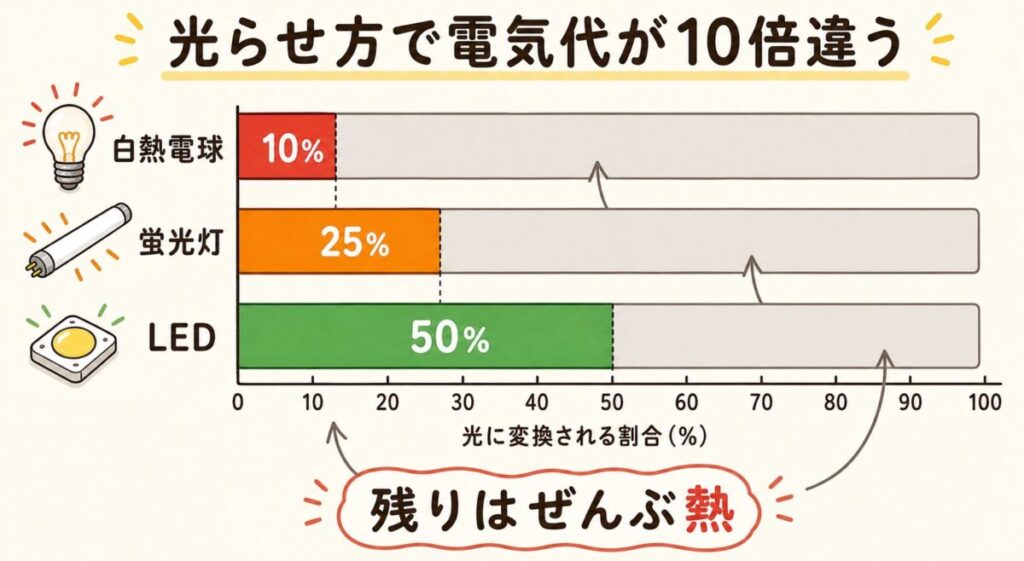

「光らせ方」で電気代が10倍違う
同じ「光を出す」家電でも、白熱電球・蛍光灯・LEDで電気代が10倍以上違います。理由は「電気エネルギーを光に変える効率」が原理ごとにまったく違うから。
| 光源 | 原理 | 変換効率 |
|---|---|---|
| 白熱電球 | フィラメントを熱して光らせる | 約10%（残りは熱） |
| 蛍光灯 | 水銀蒸気→紫外線→蛍光体 | 約25% |
| LED | 半導体のpn接合で直接発光 | 約40〜50% |
STAGE 4：電気を貯める家電（電池・スマホ・EV）
電池は「化学反応で電気を取り出す装置」
電池の中身は「電気が貯まっている」のではありません。化学反応で電子を移動させて、それを電気として取り出しているのが正体です。この発想の転換ができると、「なぜスマホのバッテリーは劣化するのか」「なぜEVは長距離走れないのか」がスッと理解できます。

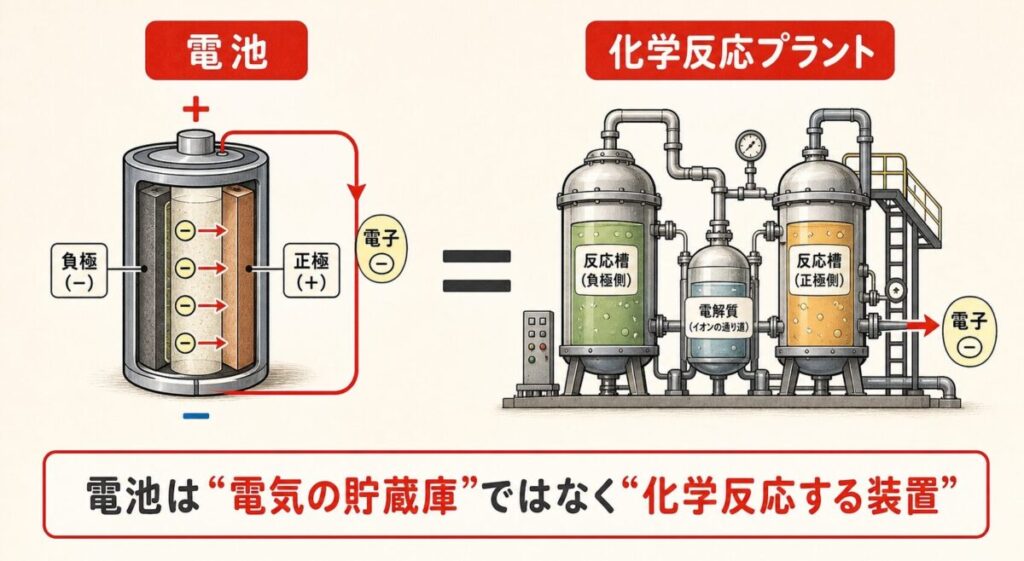

電池は「電気の貯蔵タンク」ではなく「化学反応プラント」。原料（化学物質）が反応すると電子が動き、それが電流になる。原料がなくなれば電池は終了。劣化は「プラントの設備が傷んで反応効率が落ちること」と同じ。
自動車業界はいま、EVシフトで揺れています。私の勤務先（自動車部品メーカー）でも、エンジン部品の仕事が減り、EV関連の部品案件が増えています。「電池のメカニズム」を理解しているかどうかで、これからのキャリアが変わると言っても大げさじゃないです。
STAGE 5：充電・電力伝送の最新技術
「同じ端子・同じ動作」でも中身は別物
スマホをUSB Type-Cケーブルで充電する。ワイヤレス充電パッドに置く。やってることは「電気を機器に送る」だけですが、内部の仕組みはまったく違います。

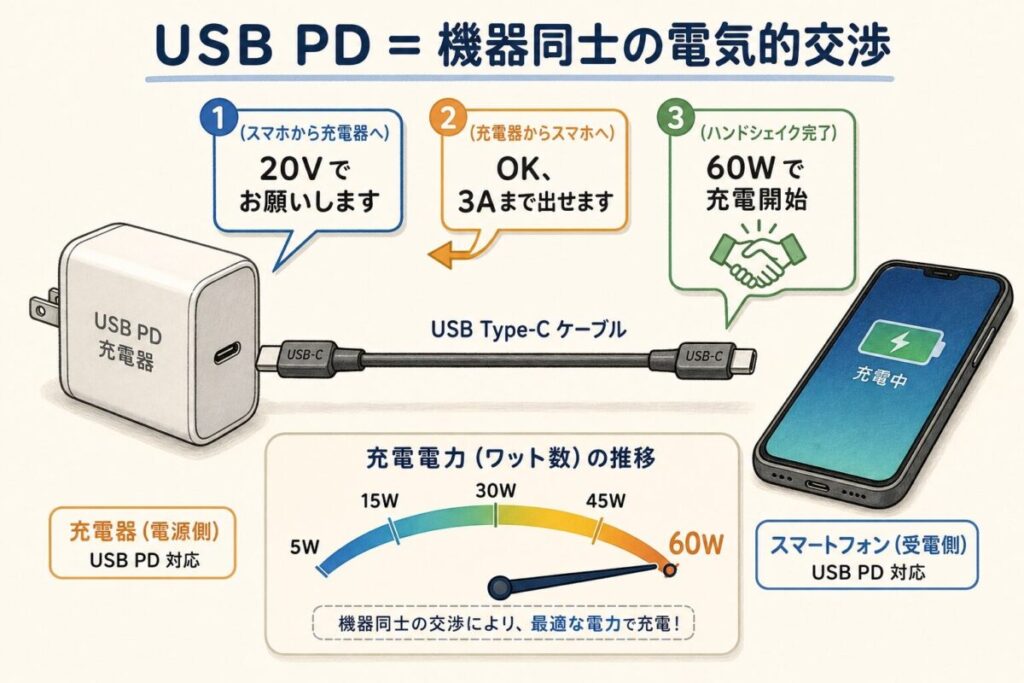

USB PD
機器同士が「いま何Vで送る？何Aまで耐えられる？」を電気的に交渉して決める。同じType-Cでも交渉次第で5W〜240Wまで変動。
Qi（ワイヤレス）
送信側・受信側のコイルで電磁誘導。STAGE 1のモーターやSTAGE 2のIHと同じ原理を「電力伝送」に応用したもの。
USB Type-CとUSB PDの違い｜「同じ端子なのに充電速度が違う」 →
なぜ同じケーブルなのに充電が遅い・速いがあるのか。「電気的なネゴシエーション」を解説。
おすすめの読む順番（目的別）
全部読むのは大変…という方のために、目的別の最短ルートを用意しました。
🎯 ①子ども・後輩に説明できるようになりたい人（4記事）
🎯 ②電験三種・QC検定の勉強の息抜きにしたい人（5記事）
🎯 ③EV業界・電動化に備えたい人（4記事）
まとめ｜家電の中身が「透けて見える」ようになる
家電の仕組みは、突き詰めれば「電磁誘導」「熱の移動」「電気化学」の3つの原理の組み合わせです。この3つさえ押さえておけば、新しい家電が出てきても「ああ、これは〇〇の応用だな」と中身が透けて見えるようになります。
- 家電の原理はたった3つ：電磁誘導・熱の移動・電気化学
- STAGE 1〜5の順に読めば、知識が積み上がる構造になっている
- 後輩・客先・子どもへの説明も、原理から話せば短く済む
私も電験三種を勉強し始めた当初、家電の中身は「ブラックボックス」でした。けれど勉強が進むにつれて、家電量販店に行くたびに「これはあの原理だな」「ここはコストカットしてるな」と中身が見えるようになり、それが楽しくて仕方なくなりました。
このロードマップが、あなたの「家電が透けて見える」体験のきっかけになれば嬉しいです。気になるステージから、ぜひ読んでみてください。
