電験三種のパワエレ分野は整流・チョッパ・インバータ・サイクロコンバータと複数の回路が登場します。個別に覚えるより、「何を何に変換するか」という1軸で全部整理すると記憶が定着します。この記事はパワエレシリーズの総まとめとして、試験直前に見返す「チートシート」として使ってください。
目次
電力変換の4分類：「何を何に変えるか」で全部決まる
電力変換回路は入力（AC or DC）と出力（AC or DC）の組み合わせで4種類に分類されます。この分類を頭に入れるだけで、試験の選択肢を半分に絞れます。

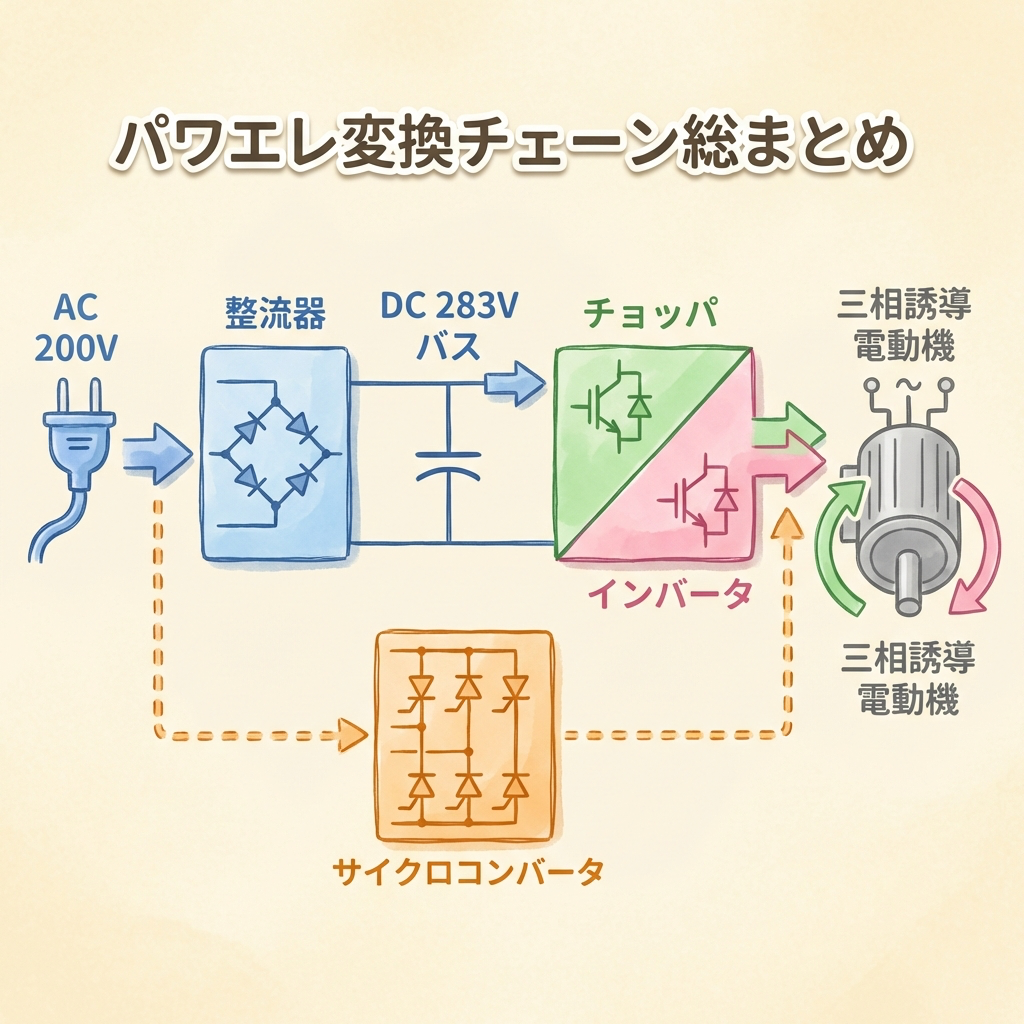

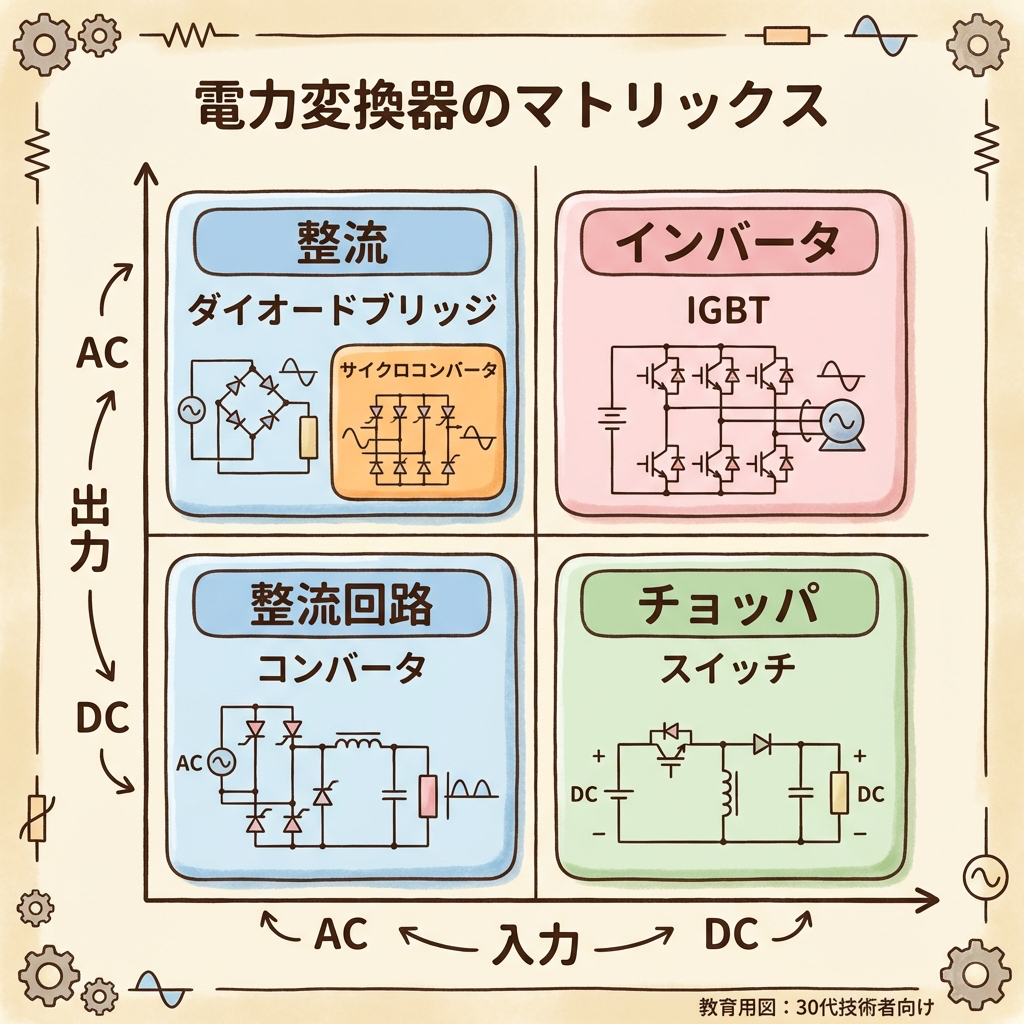

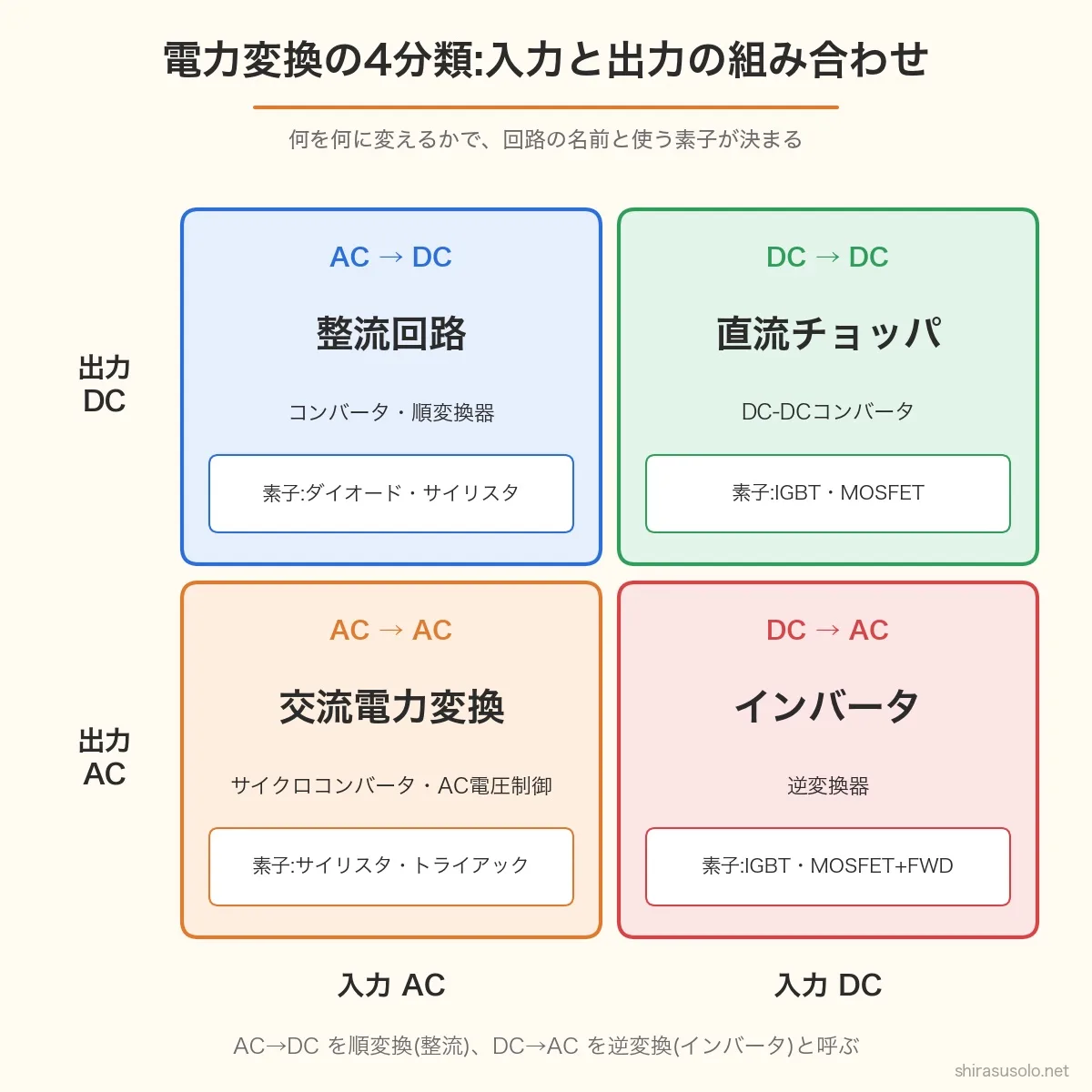

電力変換の全体マップ
💡 「順変換」と「逆変換」の意味
AC→DCの変換を順変換（整流）、DC→ACの変換を逆変換（インバータ）と呼びます。「順」は「電力系統→機器」の自然な流れ、「逆」はその逆方向という意味です。試験では「逆変換器はインバータである」という正誤問題でそのまま出ます。
AC→DCの変換を順変換（整流）、DC→ACの変換を逆変換（インバータ）と呼びます。「順」は「電力系統→機器」の自然な流れ、「逆」はその逆方向という意味です。試験では「逆変換器はインバータである」という正誤問題でそのまま出ます。
電力変換回路の完全比較表【試験直前チートシート】
以下の表が試験前の最終確認に使えます。特に「使用素子」と「制御方式」の列が穴埋め問題の定番です。
| 回路名 | 変換 | 主な使用素子 | 制御方式 | 出力電圧の制御量 | 主な用途 | 別名・関連用語 |
|---|---|---|---|---|---|---|
| ダイオード整流 | AC→DC | ダイオード （整流ダイオード） |
なし （受動整流） |
制御不可 （固定） |
電源回路・充電器・前段整流 | 受動整流器 コンバータ |
| サイリスタ整流 （位相制御） |
AC→DC | サイリスタ （SCR） |
位相制御 （制御角α） |
α で連続可変 | 直流電動機速度制御・電気炉・直流送電 | 順変換器 コンバータ |
| 降圧チョッパ （バック） |
DC→DC | IGBT・MOSFET ＋ダイオード＋L |
PWM制御 （通流率γ） |
Vd = γE （Vd ≤ E） |
DC電動機速度制御・スイッチング電源 | DC-DCコンバータ バックコンバータ |
| 昇圧チョッパ （ブースト） |
DC→DC | IGBT・MOSFET ＋ダイオード＋L |
PWM制御 （通流率γ） |
Vd = E/(1-γ) （Vd ≥ E） |
EV回生・太陽電池昇圧 | ブーストコンバータ |
| 昇降圧チョッパ | DC→DC | IGBT・MOSFET ＋ダイオード＋L |
PWM制御 （通流率γ） |
Vd = γE/(1-γ) 極性反転 |
フライバック電源 | バック-ブースト 反転型コンバータ |
| 電圧形 インバータ（VSI） |
DC→AC | IGBT・MOSFET ＋フリーホイールD |
PWM制御 （変調度m） |
m・周波数 で制御 |
誘導電動機VVVF UPS・太陽光パワコン・EV |
逆変換器 VSI |
| 電流形 インバータ（CSI） |
DC→AC | サイリスタ・IGBT ＋リアクトル |
電流制御 | 出力電流が 矩形波 |
大容量同期電動機 | CSI |
| サイクロ コンバータ |
AC→AC （周波数変換） |
サイリスタ （多数） |
位相制御 | 出力周波数 ＜ 入力周波数 |
大型電動機 低速可変速（セメント工場等） |
直接周波数変換器 |
| AC電圧 コントローラ |
AC→AC （電圧制御） |
サイリスタ逆並列 トライアック |
位相制御 | 実効値電圧 を可変 |
電灯調光・電熱制御 誘導電動機制動 |
交流電力調整器 |
⚠️ 「サイクロコンバータの出力周波数は入力より低い」は頻出正誤ポイント
サイクロコンバータは入力交流から直接低周波交流を作ります。原理上、出力周波数は入力周波数（50/60Hz）以下に制限されます。「サイクロコンバータで入力より高い周波数の出力が得られる」→ 誤り。
サイクロコンバータは入力交流から直接低周波交流を作ります。原理上、出力周波数は入力周波数（50/60Hz）以下に制限されます。「サイクロコンバータで入力より高い周波数の出力が得られる」→ 誤り。
¥3,520 （2026/02/24 07:37時点 | Amazon調べ）
ポチップ
① 整流回路（AC→DC）：「順変換器」の2種類

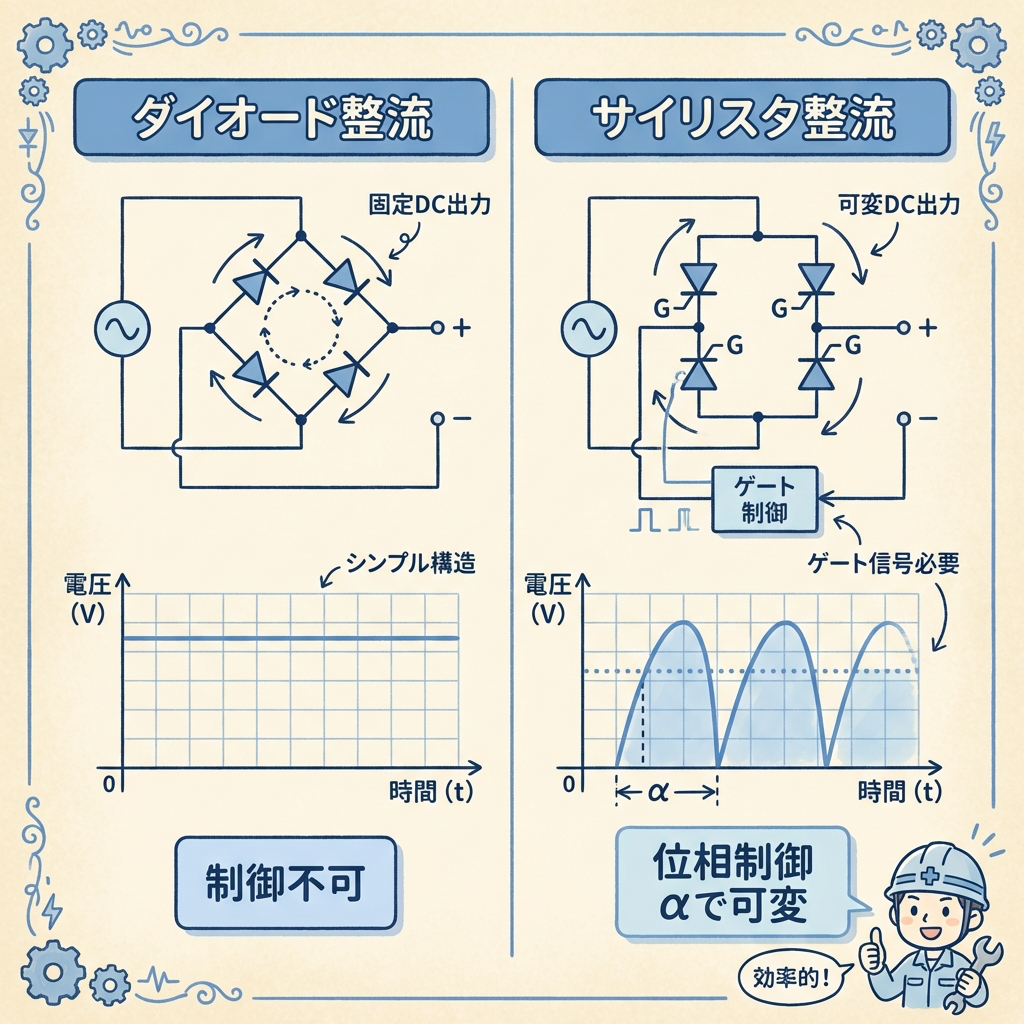

ダイオード整流
| 素子 | ダイオード（整流素子） |
| 制御 | なし（受動動作） |
| 出力 | 固定直流（調整不可） |
| 単相半波Vd | √2V/π ≈ 0.45V |
| 単相全波Vd | 2√2V/π ≈ 0.90V |
サイリスタ整流（位相制御）
| 素子 | サイリスタ（SCR） |
| 制御量 | 制御角α（0°〜180°） |
| α=0° | 出力電圧最大（ダイオードと同じ） |
| α大→ | 出力電圧低下 |
| α＞90° | 逆変換（回生）動作可能 |
💡 正誤問題頻出ポイント：整流
「制御角αを大きくすると出力電圧が大きくなる」→ 誤り（αが大きくなると電圧は下がる）
「ダイオード整流で出力電圧を制御できる」→ 誤り（ダイオードは制御不可）
「単相全波ブリッジの無負荷出力電圧はほぼ2√2V/πである」→ 正しい
「制御角αを大きくすると出力電圧が大きくなる」→ 誤り（αが大きくなると電圧は下がる）
「ダイオード整流で出力電圧を制御できる」→ 誤り（ダイオードは制御不可）
「単相全波ブリッジの無負荷出力電圧はほぼ2√2V/πである」→ 正しい
② 直流チョッパ（DC→DC）：通流率γで3種類
📐 3種類の公式を一行で
通流率：γ = ton / T （0 ≤ γ ≤ 1）
降圧：Vd = γE （Vd ≤ E、同極性）
昇圧：Vd = E / (1−γ) （Vd ≥ E、同極性）
昇降圧：Vd = γE / (1−γ) （γ=0.5でVd=E、逆極性）
降圧：Vd = γE （Vd ≤ E、同極性）
昇圧：Vd = E / (1−γ) （Vd ≥ E、同極性）
昇降圧：Vd = γE / (1−γ) （γ=0.5でVd=E、逆極性）
| 種類 | γ↑のとき Vd は？ | γ=0.5のとき | 極性 | 用途例 |
|---|---|---|---|---|
| 降圧 | ↑ 上がる | Vd = 0.5E | 同 | DC電動機速度制御 |
| 昇圧 | ↑ 上がる（急激） | Vd = 2E | 同 | EV回生・太陽電池 |
| 昇降圧 | ↑ 上がる | Vd = E（同じ） | 逆（反転） | フライバック電源 |
💡 正誤問題頻出ポイント：チョッパ
「昇圧チョッパではγを小さくすると出力電圧が上がる」→ 誤り（γ大→Vd大）
「昇降圧チョッパの出力は入力と逆極性になる」→ 正しい
「降圧チョッパの出力電圧が入力電圧を超えることはない」→ 正しい（Vd=γE≤E）
「昇圧チョッパではγを小さくすると出力電圧が上がる」→ 誤り（γ大→Vd大）
「昇降圧チョッパの出力は入力と逆極性になる」→ 正しい
「降圧チョッパの出力電圧が入力電圧を超えることはない」→ 正しい（Vd=γE≤E）
③ インバータ（DC→AC）：「逆変換器」の2種類

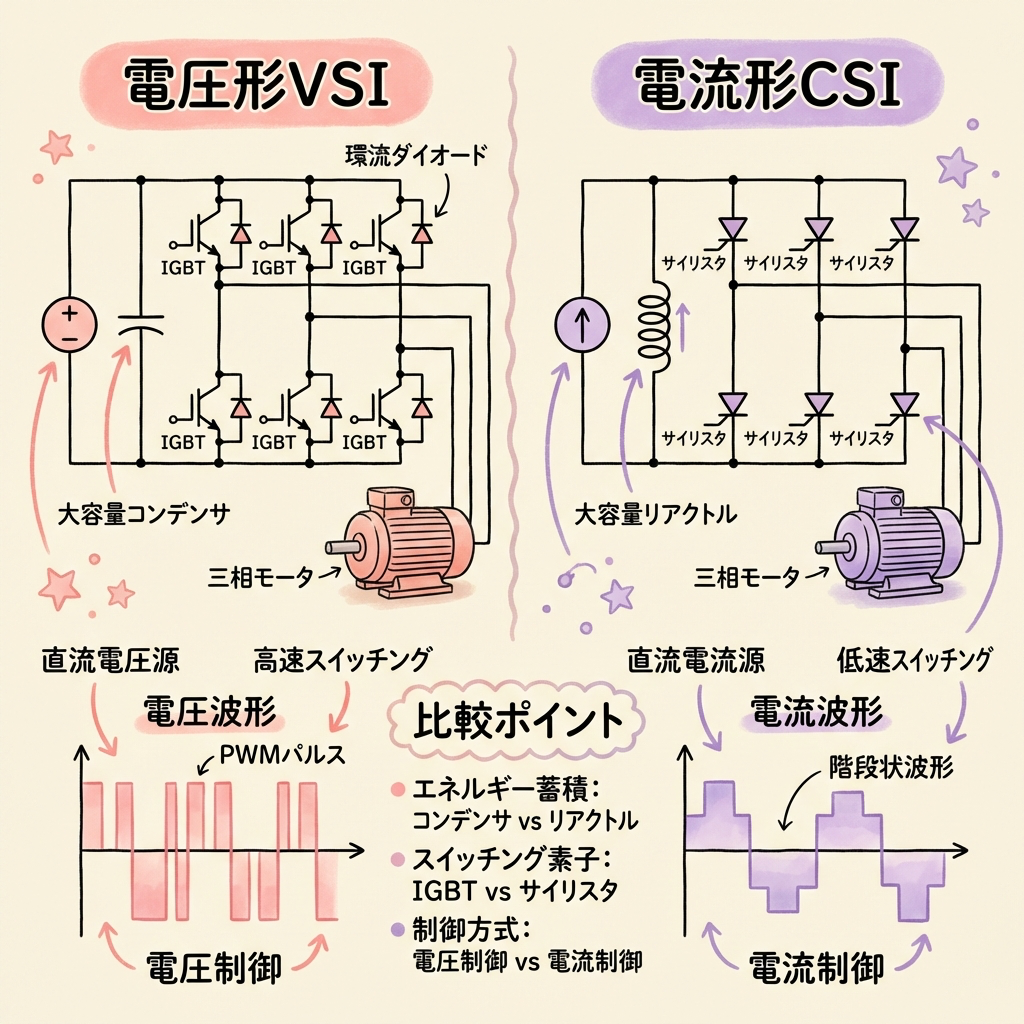

電圧形インバータ（VSI）【主流】
| 素子 | IGBT・MOSFET＋フリーホイールD |
| 直流側 | コンデンサ（電圧源） |
| 単相動作 | S1・S4 ON→+E / S2・S3 ON→-E |
| 三相180° | 常に3スイッチON、120°ずれ出力 |
| PWM変調度m | m大→出力電圧大 |
電流形インバータ（CSI）
| 素子 | サイリスタ・IGBT |
| 直流側 | リアクトル（電流源） |
| 出力 | 電流が矩形波（電圧は負荷依存） |
| 用途 | 大容量同期電動機 |
💡 正誤問題頻出ポイント：インバータ
「電圧形インバータの直流側にはリアクトルが接続されている」→ 誤り（コンデンサ。リアクトルは電流形）
「フリーホイールダイオードは誘導性負荷の電流を還流させる目的で設ける」→ 正しい
「インバータの出力周波数はスイッチング周期Tで決まる（f=1/T）」→ 正しい
「単相フルブリッジでS1とS2を同時にONにすると正の半波が出る」→ 誤り（短絡事故）
「電圧形インバータの直流側にはリアクトルが接続されている」→ 誤り（コンデンサ。リアクトルは電流形）
「フリーホイールダイオードは誘導性負荷の電流を還流させる目的で設ける」→ 正しい
「インバータの出力周波数はスイッチング周期Tで決まる（f=1/T）」→ 正しい
「単相フルブリッジでS1とS2を同時にONにすると正の半波が出る」→ 誤り（短絡事故）
④ AC→AC変換：サイクロコンバータとAC電圧コントローラ

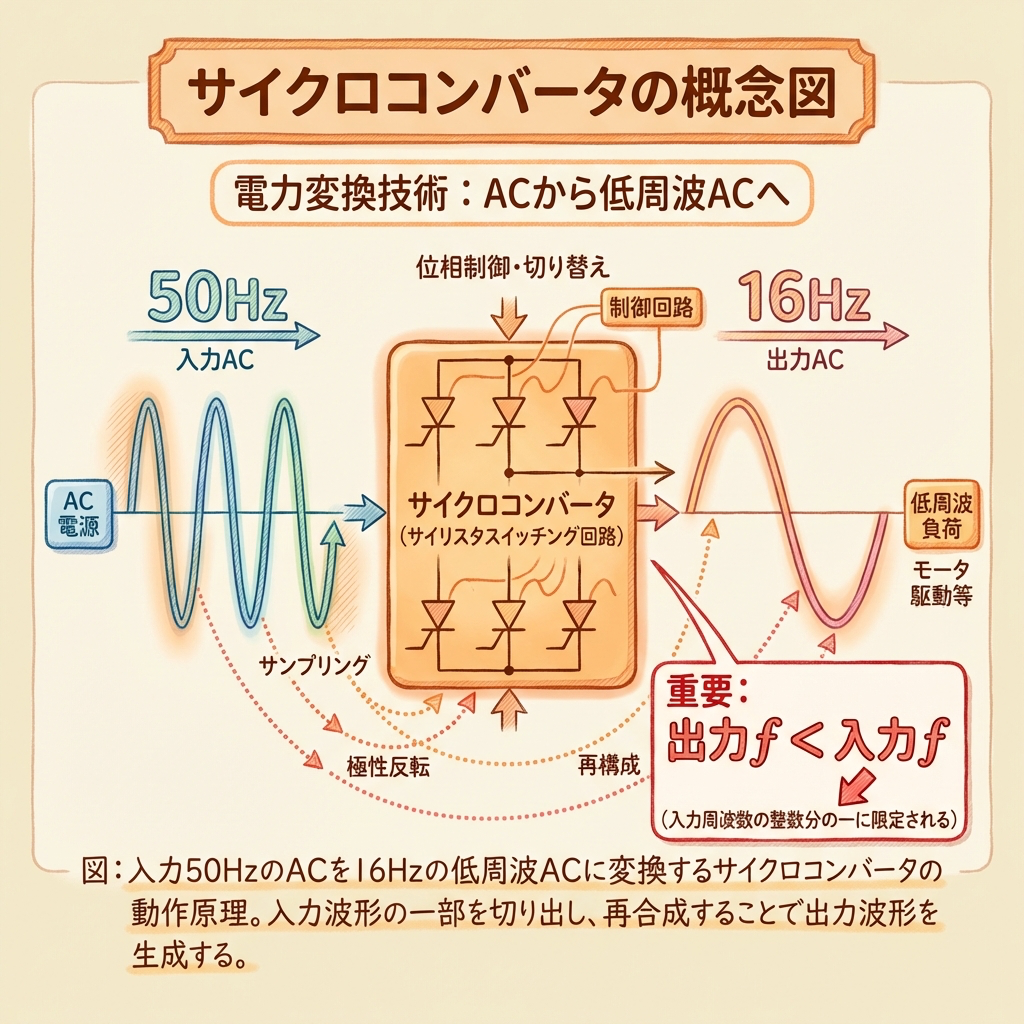

サイクロコンバータ：DC段なしで直接周波数を変換
サイクロコンバータは直流段（整流→インバータ）を経由せずに、交流から直接異なる周波数の交流を作る回路です。多数のサイリスタを使って、入力交流の一部を切り出して合成します。
サイクロコンバータの特徴（試験で問われる5点）
| 出力周波数の制限 | 出力周波数 ＜ 入力周波数（入力の1/3程度が上限の目安） |
| 使用素子 | サイリスタ（正逆両方向の電流に対応するため逆並列接続） |
| DC段の有無 | なし（整流・平滑不要。直接AC→AC） |
| メリット | 効率が高い・大容量に対応・回生が容易 |
| 主な用途 | セメント工場の大型ロータリーキルン・製鉄の圧延機・大型艦船の推進モータ |
AC電圧コントローラ：周波数はそのまま、電圧の実効値を変える
AC電圧コントローラは周波数を変えずに交流電圧の実効値のみを制御する回路です。サイリスタを逆並列（またはトライアック）で接続し、位相制御で電圧を変えます。
✅ 特徴
- 周波数は変化しない
- 実効値電圧を0〜最大まで可変
- トライアック1個で単相制御可能
⚡ 用途
- 電灯調光（白熱灯・ハロゲン）
- 電熱制御（電気ヒータ）
- 誘導電動機の制動（速度制御ではない）
💡 正誤問題頻出ポイント：サイクロコンバータ
「サイクロコンバータの出力周波数は入力周波数より高くなることがある」→ 誤り（出力は入力以下）
「サイクロコンバータは整流回路と逆変換回路を組み合わせたものである」→ 誤り（DCを経由しない）
「AC電圧コントローラは交流電圧の実効値を変化させるが周波数は変えない」→ 正しい
「サイクロコンバータの出力周波数は入力周波数より高くなることがある」→ 誤り（出力は入力以下）
「サイクロコンバータは整流回路と逆変換回路を組み合わせたものである」→ 誤り（DCを経由しない）
「AC電圧コントローラは交流電圧の実効値を変化させるが周波数は変えない」→ 正しい
正誤問題チートシート：試験によく出る15問
以下の15問は電験三種の過去問で繰り返し出てきた問いのパターンです。正誤と理由をセットで覚えましょう。
| # | 問題文 | 正誤 | 理由・ポイント |
|---|---|---|---|
| 1 | インバータは直流を交流に変換する逆変換器である | ✅ 正 | DC→AC = 逆変換器（インバータ） |
| 2 | サイリスタ整流器の制御角αを大きくすると出力電圧が上がる | ❌ 誤 | α↑ → 点弧が遅くなる → Vd↓ |
| 3 | 降圧チョッパの出力電圧は電源電圧を超えない | ✅ 正 | Vd=γE、0≤γ≤1なのでVd≤E |
| 4 | 昇圧チョッパの通流率γを小さくすると出力電圧が上がる | ❌ 誤 | Vd=E/(1-γ)。γ↑→(1-γ)↓→Vd↑ |
| 5 | 昇降圧チョッパの出力は入力と逆極性になる | ✅ 正 | 昇降圧（バック-ブースト）は反転型 |
| 6 | 電圧形インバータの直流側にはリアクトルが接続される | ❌ 誤 | 電圧形→コンデンサ。リアクトル→電流形 |
| 7 | 単相フルブリッジでS1・S4をONにすると正の半波が出力される | ✅ 正 | 対角スイッチONで正方向の電流経路が形成 |
| 8 | サイクロコンバータは出力周波数を入力周波数より高くできる | ❌ 誤 | 出力f ＜ 入力f が原理上の制限 |
| 9 | PWMインバータでは変調度mを大きくすると出力電圧が大きくなる | ✅ 正 | m=変調波/搬送波振幅。m↑→パルス幅↑→Vout↑ |
| 10 | フリーホイールダイオードは誘導性負荷の電流を還流させる目的で設ける | ✅ 正 | コイルの電流を安全に還流し素子を保護 |
| 11 | サイクロコンバータは整流器とインバータを組み合わせた回路である | ❌ 誤 | DC段なし。AC→ACを直接変換 |
| 12 | ダイオード整流回路では出力直流電圧を制御できない | ✅ 正 | ダイオードはゲート制御がないため受動動作のみ |
| 13 | VVVF制御でV/f一定を保つのはモータの磁束を一定に保つためである | ✅ 正 | Φ=V/f。磁束一定 = トルク一定制御 |
| 14 | 三相インバータの180°通電方式では常に2個のスイッチがONしている | ❌ 誤 | 180°通電では常に3個がON |
| 15 | AC電圧コントローラは交流の周波数を変えることができる | ❌ 誤 | 電圧の実効値のみ変える。周波数は変えない |

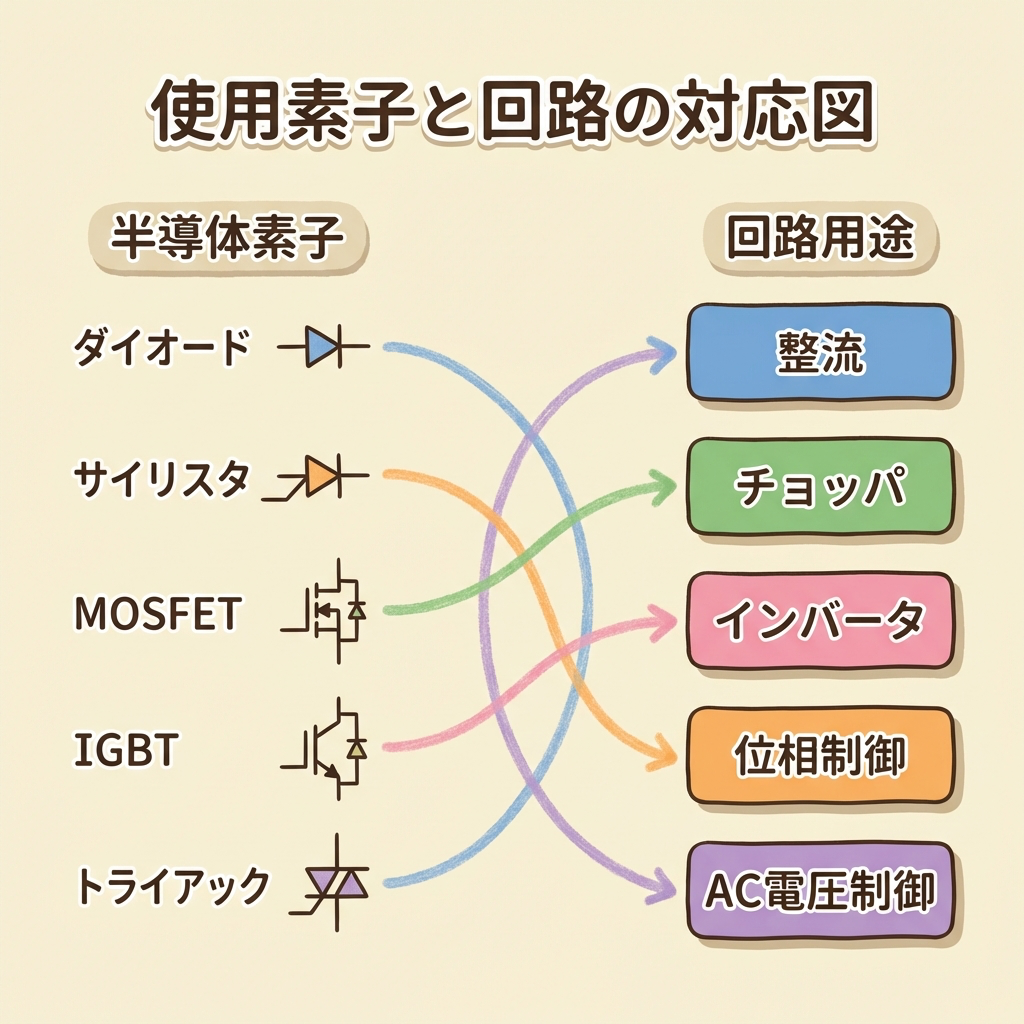

使用素子の使い分け早見表
「この回路に使われる素子は？」という穴埋め問題にも即答できるよう、素子と回路の対応を整理します。
| 素子 | 特徴 | 使われる回路 | ターンオフの方法 |
|---|---|---|---|
| ダイオード | 受動素子、制御信号なし | 整流回路、フリーホイール | 逆電圧で自然にOFF |
| サイリスタ（SCR） | ゲートでON、自然転流でOFF | 整流（位相制御）・サイクロコンバータ | 逆電圧（自然転流・強制転流） |
| MOSFET | 高速スイッチング・低電圧向き | 小型チョッパ・低電圧インバータ | ゲート電圧を0Vに |
| IGBT | 高電圧・大電流・中速スイッチング | 大容量チョッパ・インバータ（EV・鉄道） | ゲート電圧を0V（または負）に |
| トライアック | 双方向サイリスタ | AC電圧コントローラ（調光器） | 交流ゼロクロスで自然にOFF |
📘 関連記事：半導体素子を比較する
【一目でわかる】半導体素子の比較表｜ダイオード・サイリスタ・BJT・MOSFET・IGBTを総整理！ →
【一目でわかる】半導体素子の比較表｜ダイオード・サイリスタ・BJT・MOSFET・IGBTを総整理！ →
まとめ：「何を何に変換するか」で全部整理できる
📝 パワエレ分野の最終まとめ
| AC→DC（整流） | ダイオード（制御不可）またはサイリスタ位相制御（制御角αで可変） |
| DC→DC（チョッパ） | IGBT/MOSFET＋PWM。降圧γE・昇圧E/(1-γ)・昇降圧γE/(1-γ)の3式 |
| DC→AC（インバータ） | IGBT＋FWD。電圧形が主流。S1・S4/S2・S3の交互ON。同側上下ONは禁止 |
| AC→AC（直接変換） | サイクロコンバータ（f変換、出力f＜入力f）とAC電圧コントローラ（V変換のみ） |
パワエレ分野は「入力と出力の種類」という1本の軸で整理できます。この記事の比較表と正誤問題チートシートを試験直前に見返すことで、穴埋め・正誤問題の大半に対応できます。各回路の詳細は個別記事で確認してください。
