夜21時。仕事から帰って、机の上の参考書を開く。
今日のテーマは「三相誘導電動機」。
ページを開いた瞬間、あなたはこう思ったはずです。
「滑り s ？滑るって何が滑るの？」
「比例推移、二次入力、同期ワット…用語が多すぎる」
「等価回路の図、線が多すぎて頭に入らない」
わかります。誘導機は電験三種・機械科目で最大のヤマ場と言われる単元です。直流機や同期機よりも、つまずく人が圧倒的に多い。
でも、安心してください。誘導機が難しく感じる原因は、ハッキリしています。それは、「学ぶ順番が間違っている」だけ。多くの参考書は、いきなり等価回路や数式から入るので、初心者の頭はパンクします。
この記事は、誘導機を「最短で得点源に変える地図」です。8つのステップに沿って順番に学べば、過去問の8割が解けるレベルまで到達できます。
- 「回転磁界」と言われても、絵が頭に浮かばない
- 滑りsが0なのか1なのか、毎回計算で迷う
- 等価回路の図を見ると思考停止する
- 過去問で「どの公式を使えばいいか」がわからない
- そもそも「同期機」と「誘導機」の違いがあやふや
- 誘導機を学ぶ「正しい順番」がわかる
- 各ステップで「何を理解すればOK」かが明確になる
- つまずきポイントを先回りして潰せる
- 最短ルートで電験三種・機械の得点源にできる
目次

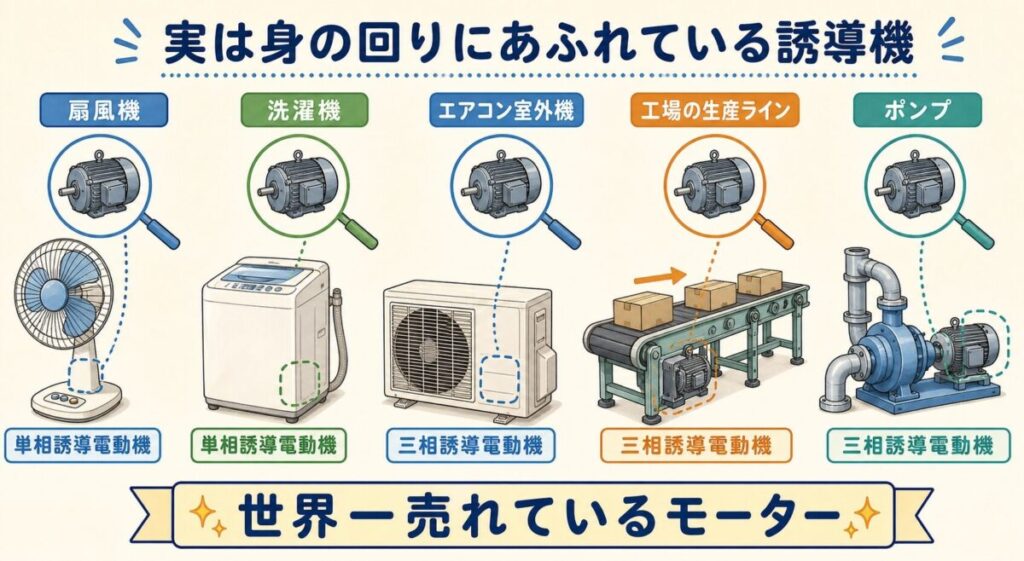

そもそも誘導機って何？身近すぎて気づかない「世界一売れているモーター」
本題に入る前に、ひとつだけ。誘導機（誘導電動機）って、実はあなたの身の回りに山ほどあります。
| 機器 | 使われている誘導機 |
|---|---|
| 扇風機 | 単相誘導電動機（コンデンサ始動形） |
| 洗濯機 | 単相誘導電動機 |
| エアコンの室外機 | 三相誘導電動機（インバータ制御） |
| 工場の生産ライン | 三相誘導電動機（業界標準） |
| ポンプ・コンプレッサ | 三相誘導電動機 |
製造業の現場で「モーターが壊れた」と言われたとき、9割は三相誘導電動機のことを指します。それくらい産業界の主役。電験三種で大きく出題されるのも、これだけ普及しているから当然なんです。
誘導機は「世界中で最も売れているモーター」です。理由は「構造が単純・頑丈・安い・メンテナンス不要」。この特徴を頭に入れておくと、各単元の理解が進みやすくなります。
💡 難しい数式に絶望する前に。
イラストたっぷりの解説で、ゼロからでもスラスラ読める定番書はこちら👇
ポチップ

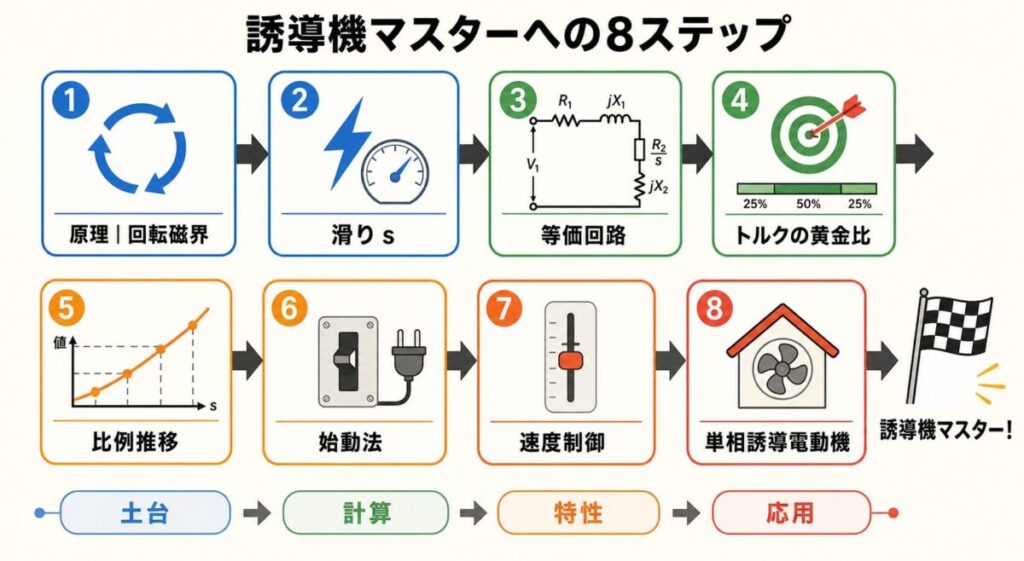

誘導機マスターへの道｜全8ステップの全体像
誘導機の学習は、以下の8ステップで進めるのが最速です。順番を絶対に飛ばさないでください。前のステップを理解していないと、次でつまずきます。
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
【第1〜2回】土台編｜まず「動く仕組み」と「滑り」を理解する
最初の2ステップは、誘導機の「動く仕組み」を直感的に理解する段階。ここでつまずくと、後で必ず詰みます。逆にここを丁寧にやっておけば、後の計算がスーッと頭に入ります。
第1回：三相誘導電動機の原理｜回転磁界とは何か
誘導機の最大の謎は、「中に磁石もないのに、なぜローターが回るのか？」という点。答えは「回転磁界」です。
三相交流（3本の電線）をコイルに流すと、目に見えない磁石がぐるぐる回転している状態を作り出せます。これが「回転磁界」。
そして、その回転磁界に「ローター（回転子）」が引きずられるように追いかける——これが誘導機が回る原理です。
例えるなら、運動会の二人三脚。前を走る人（回転磁界）に、後ろの人（ローター）が必死で追いつこうとしている状態。
三相誘導電動機の原理｜回転磁界から同期速度までイメージでマスター →

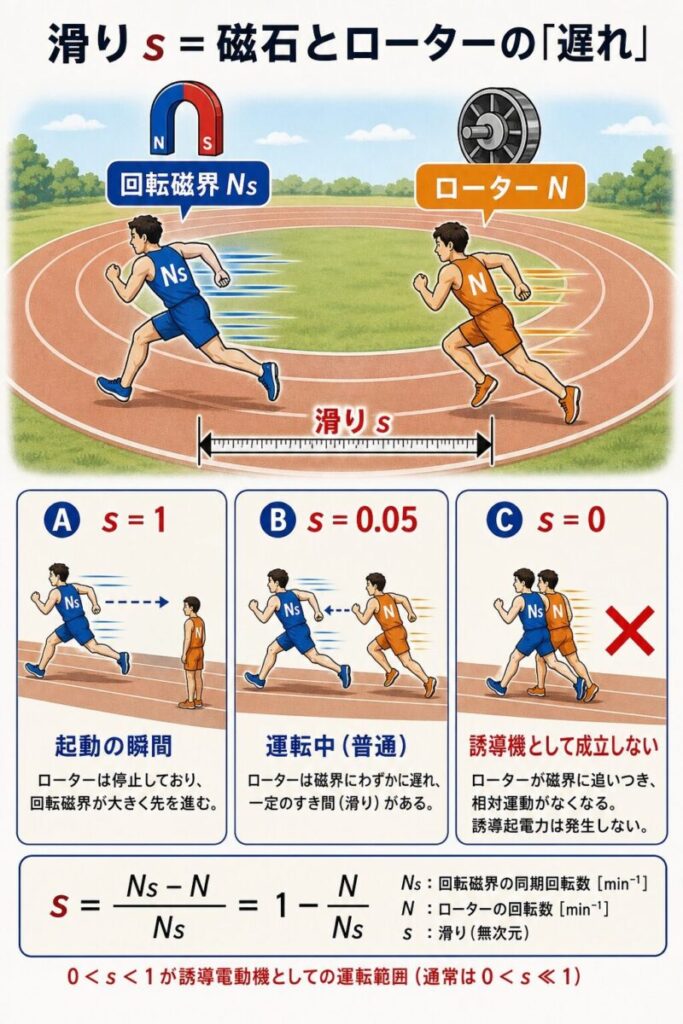

第2回：滑り s ｜誘導機を理解する最大のキーワード
ローターは、回転磁界に完全には追いつけません。少し遅れるのが普通の状態。この「遅れ具合」を数値化したものが滑り s です。
・s = 0：ローターが磁石と同じ速度（=完全に追いついた状態）→ 誘導機としては成立しない※後の章で理解できます
・s = 1：ローターが止まっている（=起動の瞬間）
・s = 0.05くらいが、実際の運転中の値（5%滑っている状態）
ほとんどの過去問は s = 0.02 〜 0.1 の範囲で出題されます。
滑り（すべり）s｜誘導電動機の超重要キーワードをイメージでマスター →
⏳ スマホの通知で繊細な集中力を切らさないために。
スマホを遠ざけ、「25分集中・5分休憩」の黄金サイクルを物理的に生み出す専用タイマーはこちら👇
ポチップ
【第3〜4回】計算編｜等価回路とトルクの黄金比をマスター
ここからが計算問題のゾーン。第1〜2回を「絵」で理解できていれば、ここからの計算もスムーズに進みます。
第3回：等価回路｜回転している機械を「電気回路」に変換する
誘導電動機は実際にローターが回転しているので、そのままでは計算が難しい。そこで、「同じ動きをする静止した電気回路」に置き換えるのが等価回路です。
等価回路の図は、最初に見ると「線が多すぎて意味不明」です。でも安心してください。各記号の意味を1つずつ分解すれば、ただのオームの法則の組み合わせでしかありません。記事では「変圧器の等価回路と何が違うのか」も含めて、丁寧に解説しています。
三相誘導電動機の等価回路｜複雑な回路をイメージで攻略 →

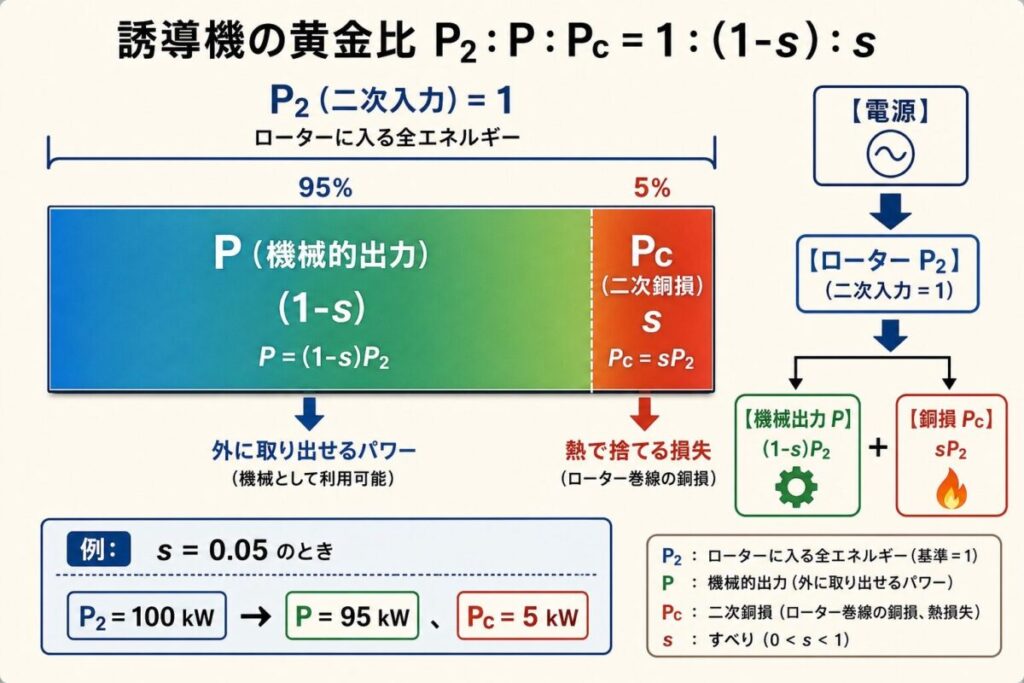

第4回：トルクと出力の黄金比｜P₂ : P : Pc = 1 : (1-s) : s
電験三種・誘導機問題の必殺技がこの黄金比です。これを覚えるだけで、計算問題のスピードが3倍になります。
P₂ : P : Pc = 1 : (1-s) : s
・P₂（二次入力）= ローターに送り込まれる全エネルギー
・P（機械的出力）= 実際に外に取り出せるパワー
・Pc（二次銅損）= ローター内で熱として捨てられる損失
比だけ覚えれば、片方がわかれば全部出せる仕組みです。
【第5〜6回】特性編｜比例推移と始動法で実機の動きをつかむ
ここからは「実機がどう動くか」を理解する応用編。理論だけでなく、実務でも使える知識が詰まっています。
第5回：比例推移｜トルク特性の応用テクニック
巻線形誘導電動機の最大の武器が「比例推移」です。簡単に言うと、「外付け抵抗をいじることで、トルク特性を自由に変えられる」という性質。
自転車の変速ギアと同じ。坂道では軽いギア（高トルク・低速）、平地では重いギア（高速・低トルク）に切り替えますよね。比例推移はそれを電動機でやる技術です。
比例推移｜滑りと比例する5つの量を完全マスター →

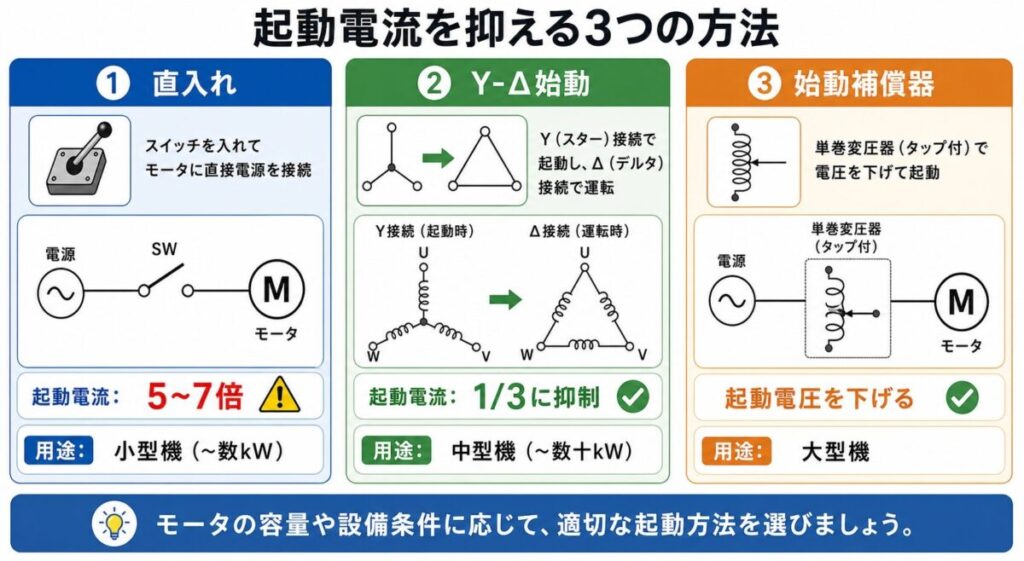

第6回：始動法｜起動時の大電流をどう抑えるか
誘導電動機は、起動の瞬間に定格の5〜7倍の電流が流れます。そのままでは設備が壊れたり、ブレーカーが落ちたりするので、何らかの対策が必要。それが「始動法」です。
| 始動法 | 特徴 | 用途 |
|---|---|---|
| 直入れ | そのまま電源投入 | 小型機（〜数kW） |
| Y-Δ始動 | 最初Y結線→Δ切替 | 中型機（〜数十kW） |
| 始動補償器 | 単巻変圧器で電圧を下げる | 大型機 |
誘導電動機の始動法｜直入れ・Y-Δ・始動補償器をイメージでマスター →
⚡ 学習の没入感を極限まで高める自己投資。
図書館以上の圧倒的な静寂を手に入れて、周囲のノイズによる脳の疲労を防ぐならこの一択です👇
ポチップ
【第7〜8回】応用編｜速度制御と単相誘導電動機で完成

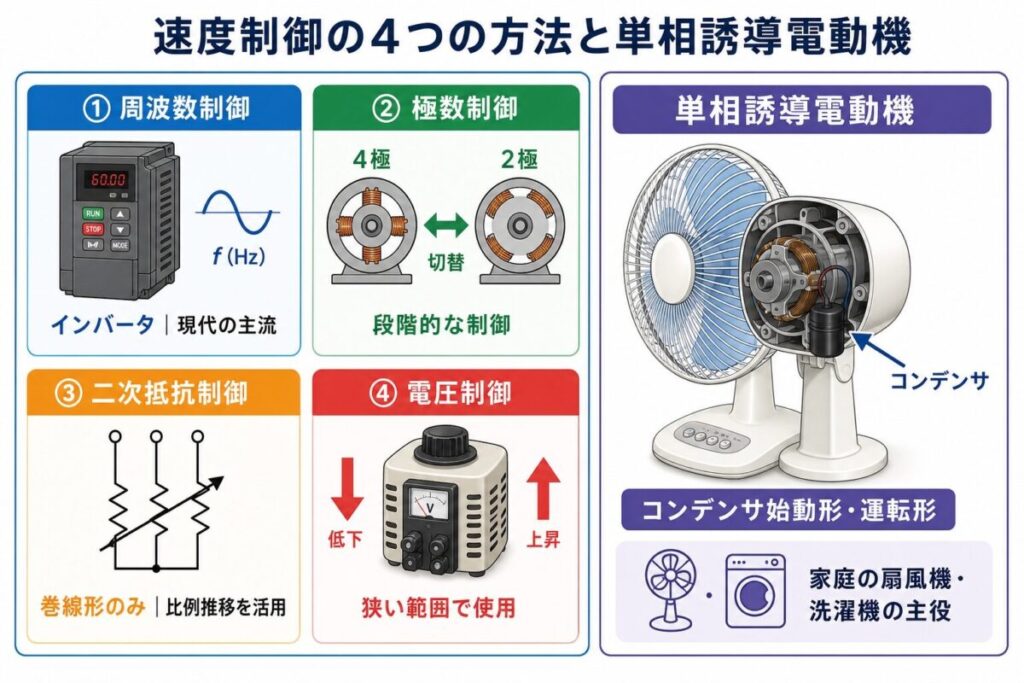

第7回：速度制御｜4つの方法を使い分ける
誘導電動機は、そのままだと「ほぼ一定の速度」でしか回りません。速度を変えたいときに使うのが速度制御です。4つの方法があります。
三相誘導電動機の速度制御｜4つの方法をイメージでマスター →
第8回：単相誘導電動機｜家庭の扇風機・洗濯機のしくみ
ここまでは三相（工場用）の話でした。最後は単相（家庭用）誘導電動機です。三相と違って、単相のままでは「回転磁界」が作れないので、ちょっとした工夫が必要になります。それがコンデンサ始動形・コンデンサ運転形。
扇風機を分解したことがあれば、必ず黒いコンデンサが入っているのを見たことがあるはず。あれが「コンデンサ始動形誘導電動機」の正体です。電験三種でも頻出のテーマ。
単相誘導電動機｜コンデンサ始動形・運転形のしくみをイメージでマスター →
【番外編】学習のお供に｜誘導電動機の用語辞典
誘導機は専門用語のオンパレードです。「同期速度」「励磁電流」「二次入力」「同期ワット」…学習中に「あれ、これなんだっけ？」となるのは普通のこと。
そんなときの辞書として用意したのが、用語辞典記事。1〜8回の本編とあわせて、わからない用語が出てきたらこの記事で確認するのがおすすめです。
「比例推移」「同期速度」「励磁突入電流」など、誘導機の難解ワードをたとえ話と図解でまとめた辞典記事。学習中に隣に開いておくと進みが早くなります。
用語辞典を見る →
🔥 最短合格のカギは「過去問からの爆速アウトプット」にあり！
フルカラーの分かりやすい解説で、10年分の出題パターンを完璧に網羅するならこちら👇
ポチップ
誘導機を最短で攻略するための3つのコツ
コツ①：絶対に「絵」で覚える
誘導機は、数式から入ると100%挫折します。「磁石が回って、ローターが追いかける」という絵を、まず脳に焼き付けてください。すべての公式は、この絵の延長線上にあります。
コツ②：「滑り s 」と「黄金比」を最優先で覚える
誘導機の問題の8割は、滑り s と「P₂ : P : Pc = 1 : (1-s) : s」の組み合わせで解けます。等価回路や始動法で覚えることが多くて混乱したら、この2つだけは絶対に忘れないでください。

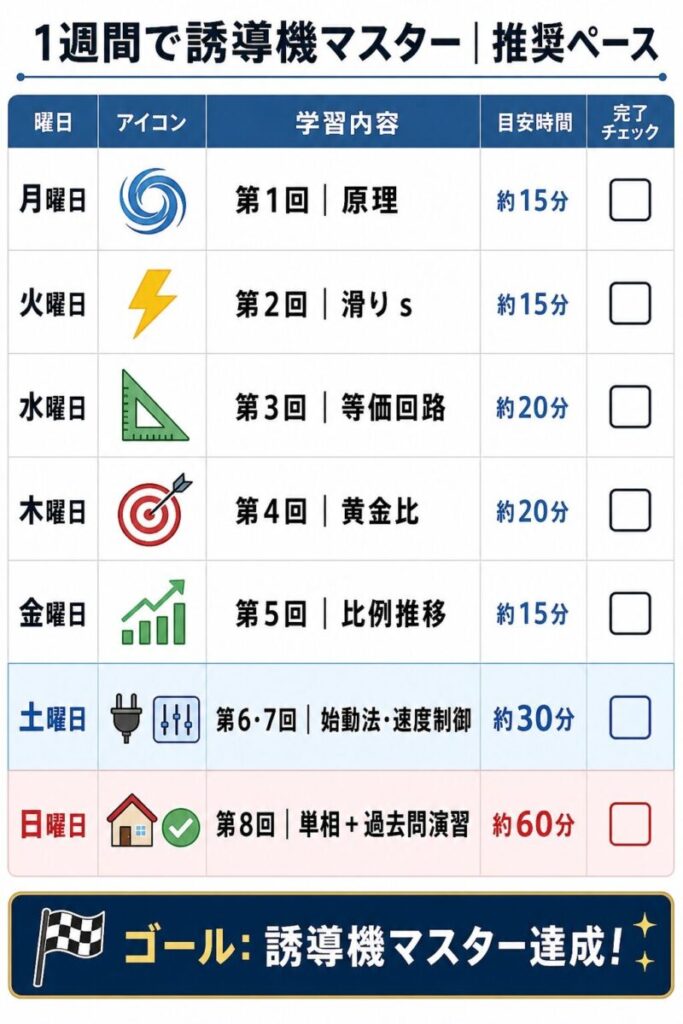

コツ③：1日1記事ペースで進める
全8回を一気にやろうとすると挫折します。1日1記事のペースで、約1週間〜10日かけてじっくり進めるのがおすすめ。各記事は10分程度で読めるので、通勤時間や昼休みでも十分です。
・月曜：第1回（原理）
・火曜：第2回（滑り）
・水曜：第3回（等価回路）
・木曜：第4回（黄金比）
・金曜：第5回（比例推移）
・土曜：第6〜7回（始動法・速度制御）
・日曜：第8回（単相）＋過去問演習
これで1週間で誘導機マスターです。
まとめ：誘導機は「正しい順番」で学べば必ず得点源になる
最後に、この記事のポイントをまとめます。
- 誘導機は世界一売れているモーター。電験で頻出なのは当然
- 学習は原理→滑り→等価回路→黄金比の順番が鉄則
- 絶対に「絵」で覚える。数式から入ると挫折する
- 滑り s と「P₂:P:Pc=1:(1-s):s」だけは絶対に忘れない
- 用語に詰まったら用語辞典を辞書として活用する
- 1日1記事のペースで、1週間で誘導機マスターを目指せる
誘導機はやることが多いように見えて、実は骨組みはシンプルです。回転磁界という1つの軸さえ理解できれば、あとはその応用。
さあ、まずは第1回「三相誘導電動機の原理」から始めましょう。8つの記事を踏破したとき、あなたは過去問で「誘導機の問題が出てきてラッキー」と感じるレベルになっているはずです。
