こんな経験はありませんか?
公式は覚えているのに、問題文の数値をどこに代入すればいいか迷って時間を浪費する
チョッパの計算は合っているのに、電流・電力の変換で失点する
インバータのB問題で「IGBT損失を求めよ」が出た瞬間に手が止まる
○ この記事でわかること
B問題で繰り返し出る3パターン(降圧チョッパ・単相整流・インバータ損失)の解法テンプレート
問題文を読んだ瞬間に「このパターンだ」と判断する方法
途中式を全部書いた計算例(省略なし)
よくある計算ミスと防止策
電験三種の機械科目B問題(各10点×2問=20点)はパワエレが最頻出です。一見複雑に見えますが、問われているパターンは毎年ほぼ同じ です。この記事で3つのテンプレートを手に入れれば、初見の問題でも迷わず立式できるようになります。
まず「問題文の読み方」:3秒でパターンを判定する
B問題を解くとき、最初の10秒は計算より「回路の種類を特定すること」に使ってください。問題文に出てくるキーワードで一瞬でパターンが決まります。
パターンA
降圧チョッパ
キーワード:「通流率」「ON時間」「OFF時間」「直流電動機の速度制御」 求めるもの:Vd・Id・Is・効率
パターンB
単相整流回路
キーワード:「制御角α」「半波」「全波ブリッジ」「ダイオード整流」 求めるもの:Vd・Id・電力P
パターンC
インバータ・IGBT損失
キーワード:「IGBT」「スイッチング損失」「導通損失」「PWM」「デューティ」 求めるもの:損失P・効率η
B問題を解く前の必須チェック3点
① 回路の種類は何か(チョッパ / 整流 / インバータ) ② 求めるものは何か(電圧 / 電流 / 電力 / 効率 / 損失) ③ 単位は合っているか(kW とW が混在していないか) この3点を確認してから計算を始めると、大部分のミスが防げます。
パターンA:降圧チョッパ回路の計算

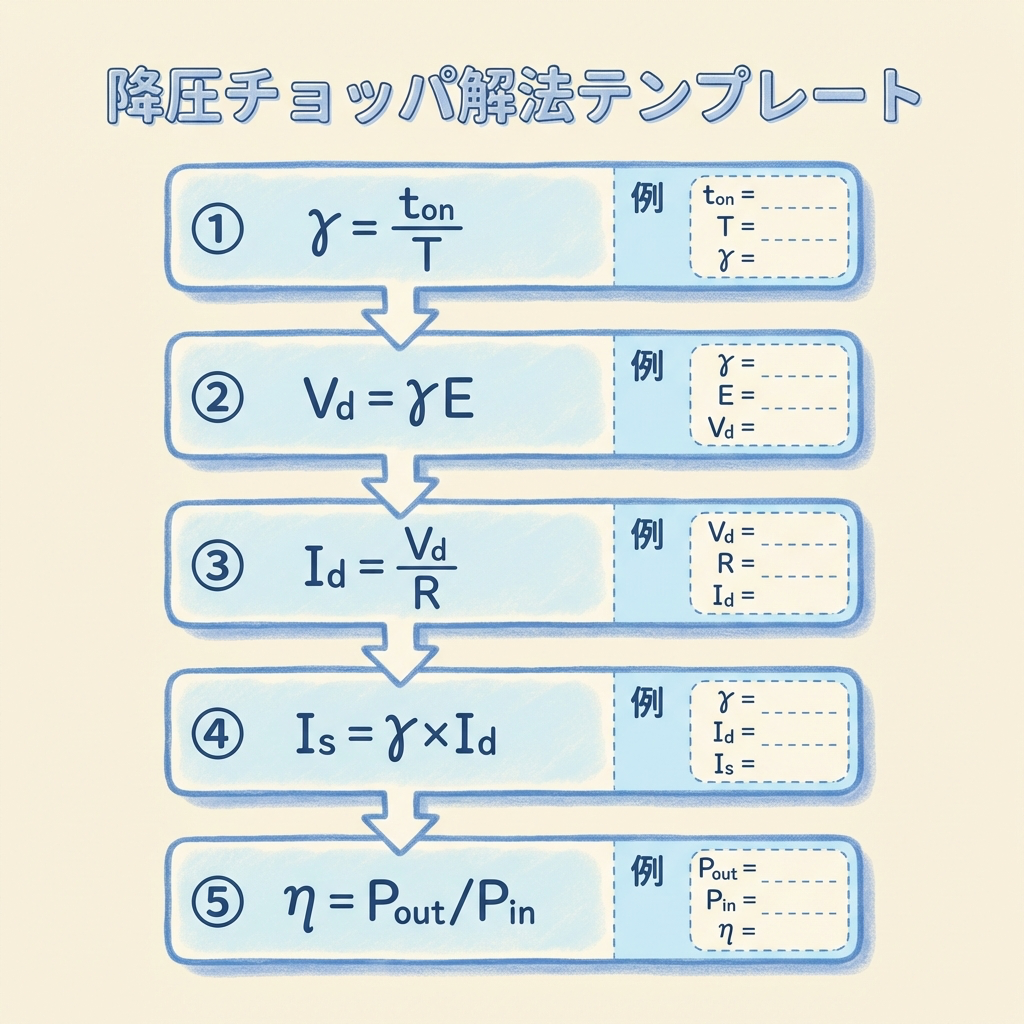

降圧チョッパの解法テンプレート
① γ = ton / T = ton / (ton + toff )
② Vd = γ × E
③ Id = Vd / R(負荷が抵抗Rのとき)
④ 電源電流(平均)Is = γ × Id または Is = Vd × Id / E(電力保存)
⑤ 効率 η = (Vd × Id ) / (E × Is ) × 100[%]

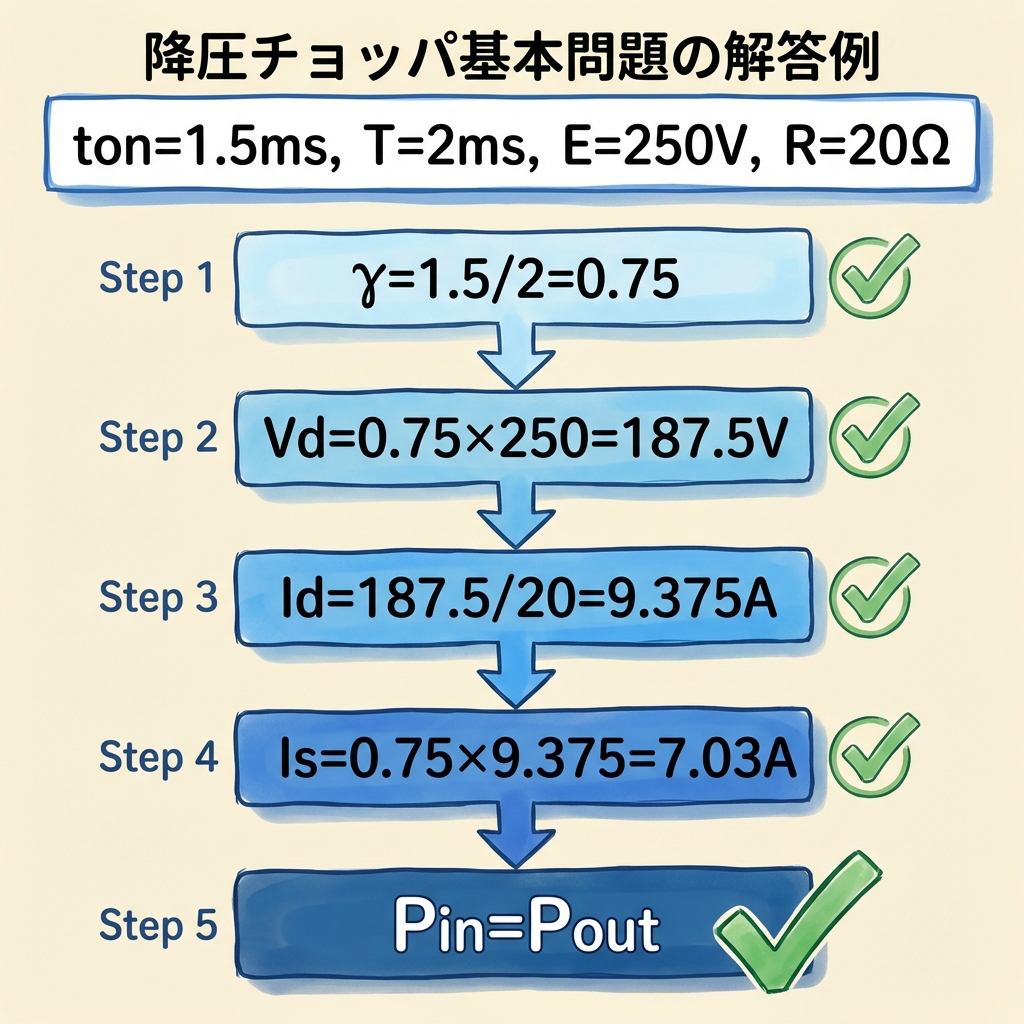

【B問題タイプ①:基本型】
電源電圧 E = 250 V の降圧チョッパ回路がある。スイッチングの ON 時間 ton = 1.5 ms、OFF 時間 toff = 0.5 ms である。負荷抵抗 R = 20 Ω とする。
(a)通流率 γ を求めよ。
(b)出力電圧 Vd を求めよ。
(c)出力電流の平均値 Id を求めよ。
(d)入力電流の平均値 Is を求めよ。
(e)電力変換効率 η を求めよ(損失なしとする)。
(a)通流率γ
T = ton + toff = 1.5 + 0.5 = 2.0 ms
γ = ton / T = 1.5 / 2.0 = 0.75
(b)出力電圧 Vd
Vd = γ × E = 0.75 × 250 = 187.5 V
(c)出力電流 Id
Id = Vd / R = 187.5 / 20 = 9.375 A
(d)入力電流 Is
方法①:Is = γ × Id = 0.75 × 9.375 = 7.03 A
方法②(電力保存):Is = Vd × Id / E = 187.5 × 9.375 / 250 = 1757.8 / 250 = 7.03 A ← 一致を確認
(e)効率 η
損失なしの場合:η = 出力電力 / 入力電力 = (Vd × Id ) / (E × Is )
= (187.5 × 9.375) / (250 × 7.03) = 1757.8 / 1757.8 = 1.00 → 100%
※ 損失がある場合は損失分を入力電力に加算して分母を修正する
【B問題タイプ②:直流電動機負荷型(発展)】
電源電圧 E = 200 V の降圧チョッパで直流電動機を駆動する。電動機の電機子抵抗 Ra = 0.5 Ω、定常時の電機子電流 Ia = 30 A。通流率 γ = 0.8 とする。
(a)出力電圧 Vd を求めよ。
(b)電動機の逆起電力 Em を求めよ。
(c)チョッパの入力電流 Is の平均値を求めよ。
(a)Vd
Vd = γ × E = 0.8 × 200 = 160 V
(b)逆起電力 Em
電動機:Vd = Em + Ia × Ra
Em = Vd − Ia × Ra = 160 − 30 × 0.5 = 160 − 15 = 145 V
(c)入力電流 Is
Is = γ × Ia = 0.8 × 30 = 24 A
おすすめの本
「パワエレB問題の解法パターン」を試験の得点につなげるなら、機械科目の教科書で前後の単元とあわせて押さえておくと安心です。TAC出版『みんなが欲しかった!』シリーズの、電験三種「機械」の教科書と問題集です。フルカラーの教科書に重要な過去問が付いています。
¥3,520 (2026/02/24 07:37時点 | Amazon調べ)
ポチップ

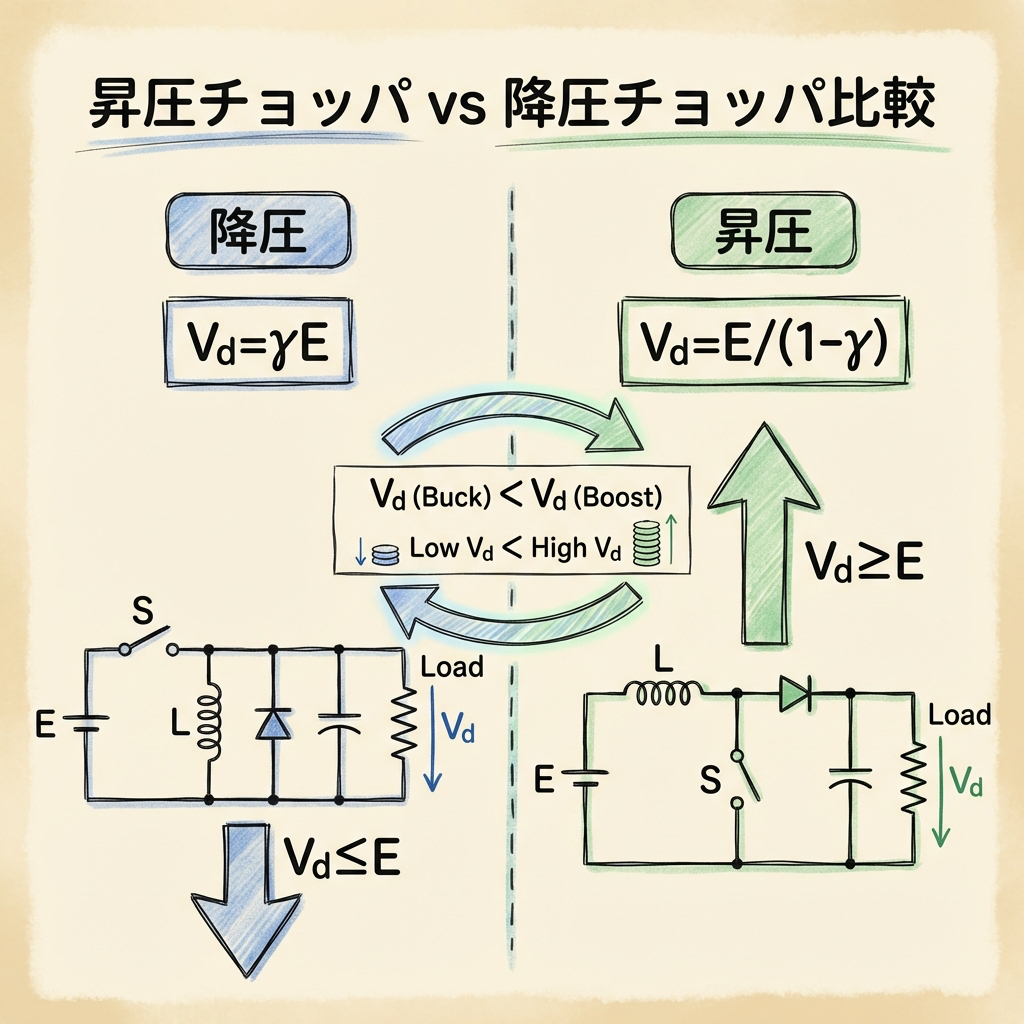

パターンA発展:昇圧チョッパ・昇降圧チョッパ
昇圧・昇降圧の解法テンプレート
昇圧:Vd = E / (1 − γ)
昇降圧:Vd = γE / (1 − γ) ← 出力極性が逆に注意
入力電流 Is :電力保存 E × Is = Vd × Id から求める
【B問題タイプ③:昇圧チョッパ+電力計算】
電源電圧 E = 100 V、通流率 γ = 0.6 の昇圧チョッパがある。出力側に 50 Ω の抵抗を接続した。
(a)出力電圧 Vd を求めよ。
(b)出力電流 Id を求めよ。
(c)入力電流の平均値 Is を求めよ(損失なし)。
(d)入力電力 Pin を求めよ。
(a)出力電圧 Vd
Vd = E / (1 − γ) = 100 / (1 − 0.6) = 100 / 0.4 = 250 V
(b)出力電流 Id
Id = Vd / R = 250 / 50 = 5 A
(c)入力電流 Is(電力保存)
Pout = Vd × Id = 250 × 5 = 1250 W
損失なしなので Pin = Pout = 1250 W
Is = Pin / E = 1250 / 100 = 12.5 A
(d)入力電力 Pin
Pin = E × Is = 100 × 12.5 = 1250 W (出力電力と一致 ○)
昇圧チョッパで最も多い計算ミス
「入力電流 Is = γ × Id」と計算してしまうパターン。これは降圧チョッパの式です。昇圧チョッパでは Ia = Is(電源電流 = 電機子電流)が連続して流れるため、電力保存の式 E × Is = Vd × Id から求めるのが確実 です。
パターンB:単相整流回路の計算

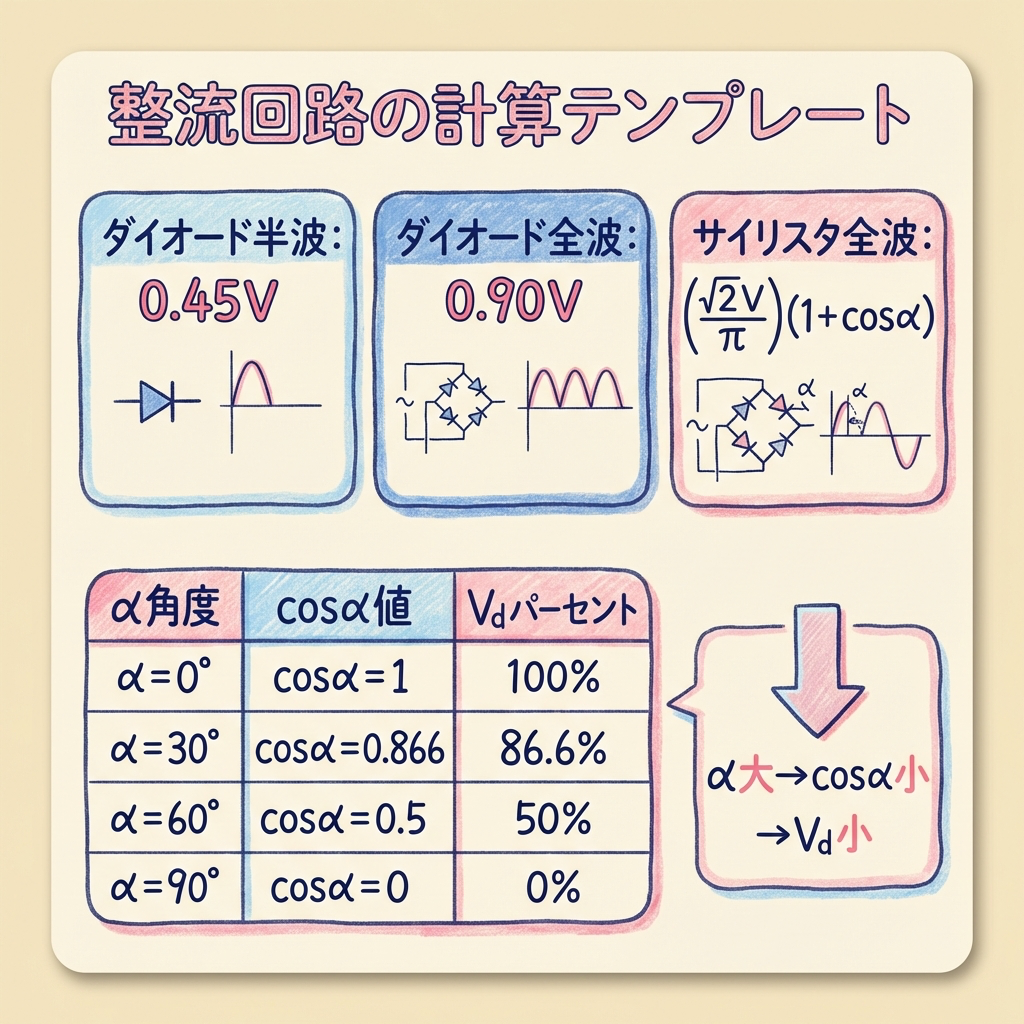

整流回路の解法テンプレート
ダイオード半波:Vd = √2V / π ≈ 0.45V
ダイオード全波:Vd = 2√2V / π ≈ 0.90V
サイリスタ単相全波(制御角α):Vd = (√2V / π)(1 + cosα)
三相全波(制御角α):Vd ≈ 2.34Vp cosα
出力電力 P = Vd × Id = Vd ² / R
【B問題タイプ④:ダイオード全波ブリッジ+平滑コンデンサ】
交流電圧の実効値 V = 100 V の単相全波ブリッジ整流回路(ダイオード4個)に、負荷抵抗 R = 50 Ω を接続した。
(a)出力電圧の平均値 Vd を求めよ。
(b)出力電流の平均値 Id を求めよ。
(c)出力電力 P を求めよ。
(a)出力電圧 Vd
単相全波ブリッジ(ダイオード整流):Vd = 2√2V / π
= 2 × 1.4142 × 100 / 3.1416
= 282.84 / 3.1416
= 90.0 V
(b)出力電流 Id
Id = Vd / R = 90.0 / 50 = 1.80 A
(c)出力電力 P
P = Vd × Id = 90.0 × 1.80 = 162 W
別解:P = Vd ² / R = 90.0² / 50 = 8100 / 50 = 162 W ○
【B問題タイプ⑤:サイリスタ位相制御整流】
交流実効値 V = 200 V の単相全波サイリスタ整流回路(制御角 α = 60°)に、負荷抵抗 R = 10 Ω を接続した。
(a)出力電圧の平均値 Vd を求めよ。
(b)制御角 α = 0° のときの出力電圧 Vd0 と比較した比率を求めよ。
(c)出力電力 P を求めよ。
(a)Vd(α=60°)
単相全波:Vd = (√2V / π)(1 + cosα)
cos 60° = 0.5
Vd = (√2 × 200 / π) × (1 + 0.5)
= (1.4142 × 200 / 3.1416) × 1.5
= (282.84 / 3.1416) × 1.5
= 90.0 × 1.5
= 135.0 V
(b)α=0°との比較
Vd0 (α=0°)= (√2V / π)(1 + cos 0°) = 90.0 × 2 = 180.0 V
比率 = Vd / Vd0 = 135.0 / 180.0 = 0.75(75%)
※ α=60° は(1+cosα)/2 = (1+0.5)/2 = 0.75 → α=0°の75%と覚えられる
(c)出力電力 P
Id = Vd / R = 135 / 10 = 13.5 A
P = Vd × Id = 135 × 13.5 = 1822.5 W ≈ 1.82 kW
おすすめの本
パワーエレクトロニクスの基本から順に学び直したいときに向いています。パワーエレクトロニクスの基本を、つまずいている人向けにやさしく解説した入門書です(オーム社)。
¥1,980 (2026/02/25 23:23時点 | Amazon調べ)
ポチップ
あわせて読みたい
ダイオードとは?仕組み・種類・使い方を図解|LED抵抗の計算ツール付き
ダイオードとは?電流を一方通行にする「改札ゲート」のしくみ
パターンC:インバータ・IGBT損失の計算
IGBT損失の問題は近年の頻出パターンです。「導通損失」と「スイッチング損失」の2種類を分けて計算するのがポイントです。

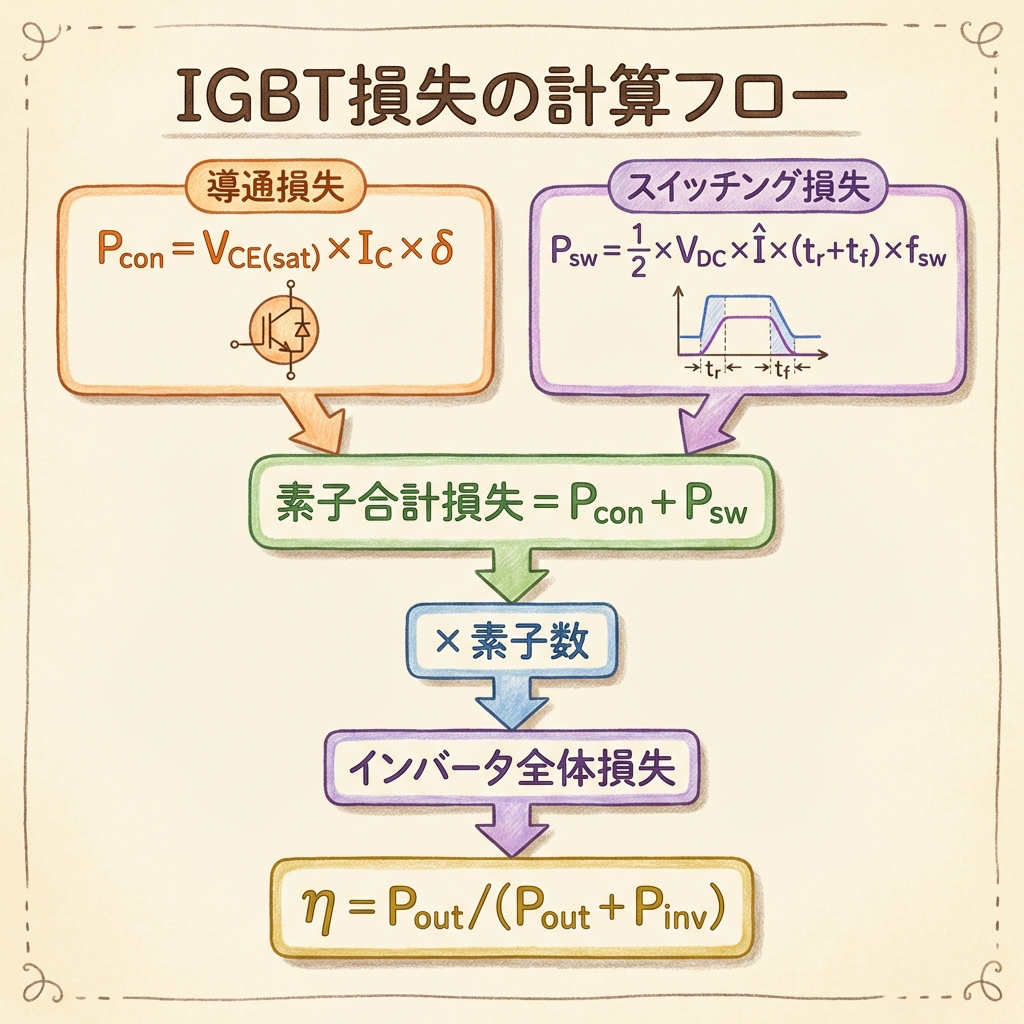

IGBT損失の解法テンプレート
導通損失(1素子):P
con = V
CE(sat) × I
C × δ
(δ:デューティ比 = ON時間の割合)
スイッチング損失 (1素子):P
sw = ½ × V
DC × I
C × (t
r + t
f ) × f
sw
(t
r :ターンオン時間、t
f :ターンオフ時間、f
sw :スイッチング周波数)
1素子の合計損失:P
total = P
con + P
sw
インバータ全体の損失:P
inv = P
total × 素子数(単相は4個、三相は6個)
【B問題タイプ⑥:単相インバータのIGBT損失】
単相フルブリッジインバータ(IGBT 4個)がある。直流電源電圧 E = 300 V、負荷電流(実効値)I = 20 A。各 IGBT の仕様は以下の通り。
・飽和電圧 VCE(sat) = 2.0 V
・デューティ比 δ = 0.5(各 IGBT は半周期 ON)
・スイッチング周波数 fsw = 10 kHz
・ターンオン時間 ton = 1 μs、ターンオフ時間 toff = 2 μs
・電流波高値 Î = √2 × 20 = 28.3 A(問題文中に与えられることが多い)
(a)1個の IGBT の導通損失 Pcon を求めよ。
(b)1個の IGBT のスイッチング損失 Psw を求めよ。
(c)インバータ全体の損失 Pinv を求めよ。
(d)出力電力 Pout = 4 kW のとき、インバータの効率 η を求めよ。
(a)導通損失 Pcon
平均電流 = Î × δ の関係を用いる(正弦波の場合、実効値I で近似する場合もあるが、ここでは問題文に従う)
Pcon = VCE(sat) × IC(avg)
IC(avg) = I × δ = 20 × 0.5 = 10 A(平均電流の簡易近似)
Pcon = 2.0 × 10 = 20 W
(b)スイッチング損失 Psw
Psw = ½ × VDC × Î × (ton + toff ) × fsw
= ½ × 300 × 28.3 × (1×10-6 + 2×10-6 ) × 10×103
= ½ × 300 × 28.3 × 3×10-6 × 104
= ½ × 300 × 28.3 × 0.03
= ½ × 254.7
= 127.4 W
(c)インバータ全体の損失 Pinv
1素子の損失 = Pcon + Psw = 20 + 127.4 = 147.4 W
単相フルブリッジは IGBT 4個
Pinv = 147.4 × 4 = 589.6 W ≈ 590 W
(d)効率 η
Pin = Pout + Pinv = 4000 + 590 = 4590 W
η = Pout / Pin = 4000 / 4590 = 0.8714…
= 87.1 %
IGBT損失問題で間違えやすい3点
① 電流に実効値Iを使うか波高値Îを使うか :問題文をよく読み、指定された値を使う。スイッチング損失は通常波高値Î
② 素子数の掛け算を忘れる :単相は×4、三相は×6(フリーホイールダイオードが入る場合はさらに追加)
③ 単位の混乱 :時間はμsをsに、周波数はkHzをHzに揃えてから計算する

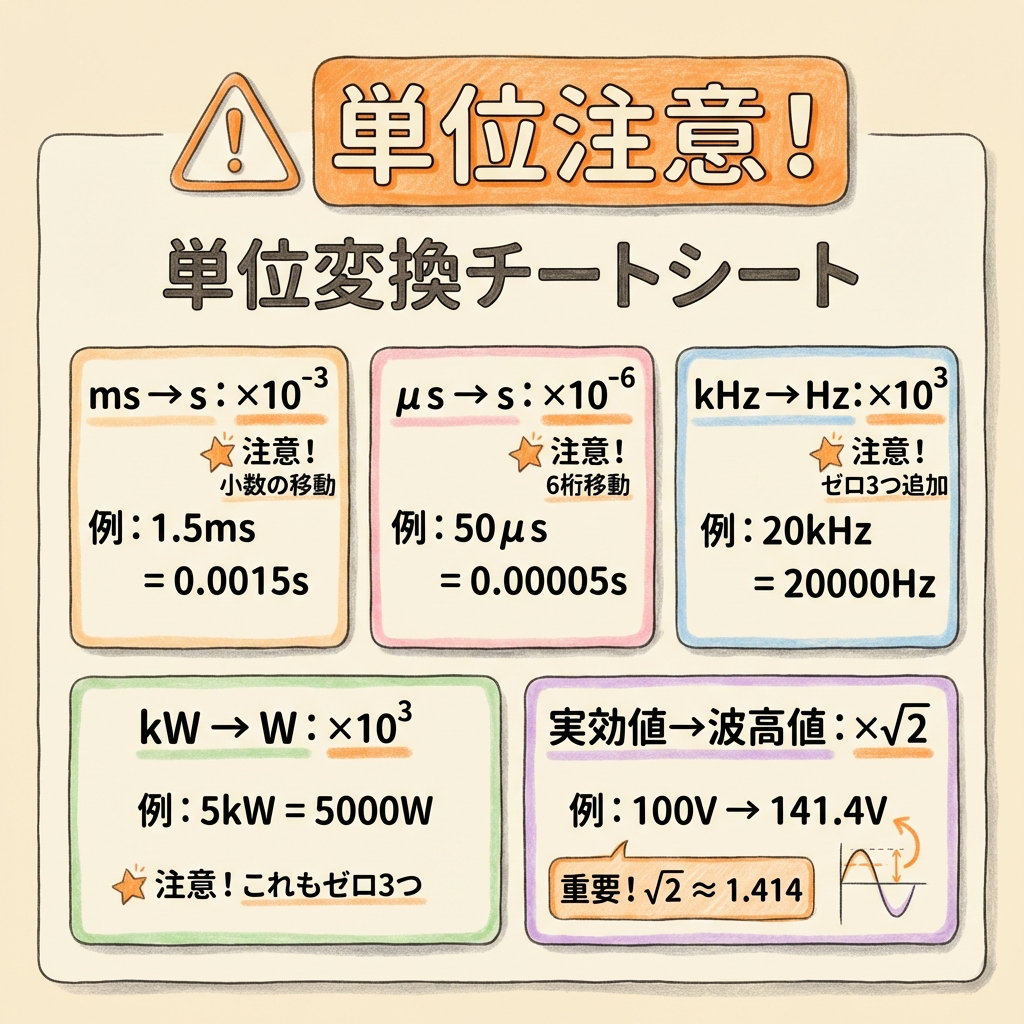

計算ミス防止:単位変換チェックシート
パワエレB問題の失点の多くは計算ミスではなく単位の混乱 です。以下を試験前に確認してください。
量
問題文でよく出る単位
式に代入する単位
変換例
時間
ms, μs
s(秒)
1 ms = 10⁻³ s, 1 μs = 10⁻⁶ s
周波数
kHz
Hz
10 kHz = 10,000 Hz = 10⁴ Hz
電力
kW
W
4 kW = 4000 W
電流(実効値/波高値)
A
A
波高値 Î = √2 × 実効値I(正弦波の場合)
効率
%
小数(0〜1)または %
η = 0.875 → 87.5% 問題文の指示に従う
試験で使える「電力保存チェック」
どの回路でもPin = Pout + Ploss が成り立ちます。損失なしなら Pin = Pout 。計算後にこれを確認すると、掛け算ミスや単位ミスを発見できます。時間が1分余ったら必ずチェックする習慣をつけましょう。
おすすめの本
パワーエレクトロニクスの全体を、図でつかみたいときに向いています。パワーエレクトロニクスを、カラーの図解で解説した本です。
¥2,228 (2026/02/21 14:41時点 | Amazon調べ)
ポチップ

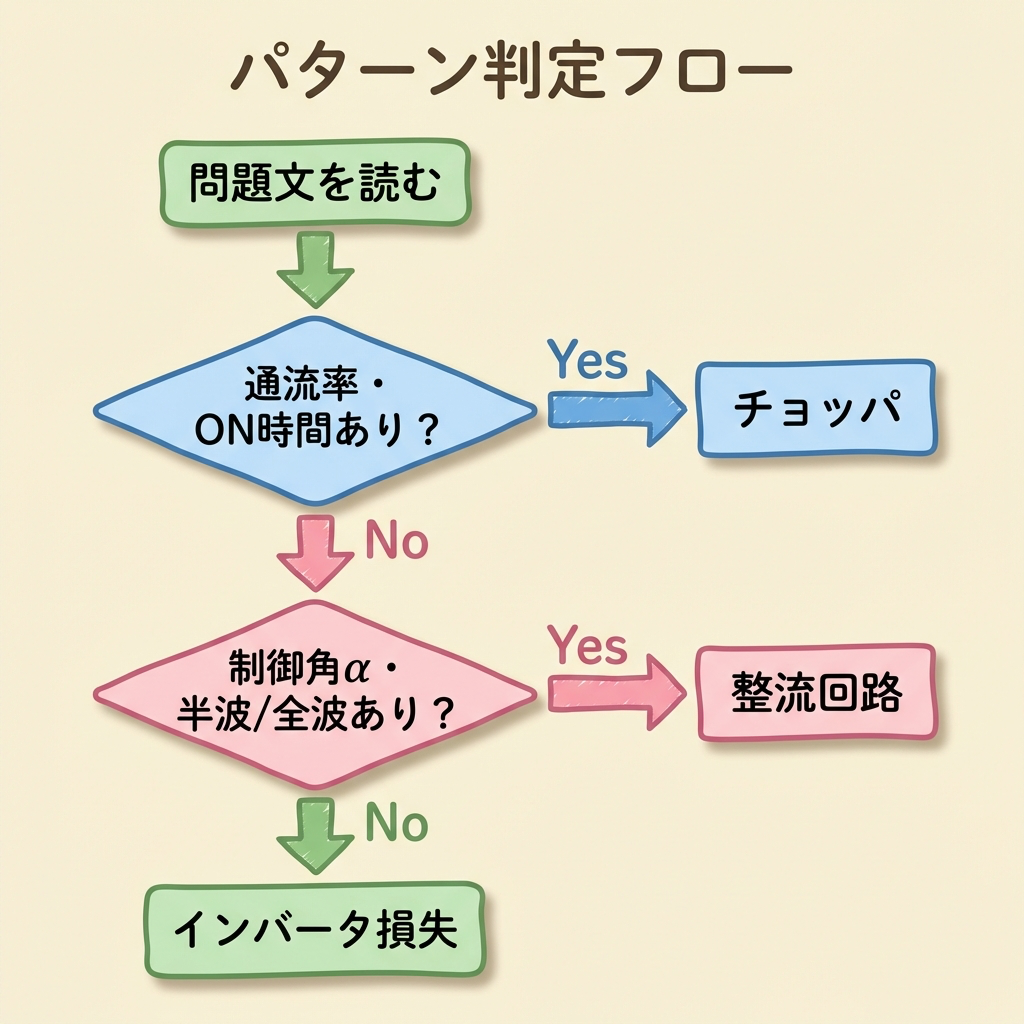

B問題の解き方フローチャート
問題文を読んでから計算を始めるまでの「判断フロー」です。このフローを頭に入れておくと、本番で迷わなくなります。
▼
「通流率」「ON時間」が出てくるか?
○ Yes
▼
チョッパ回路
① γ = ton/T を計算 ② Vd = γE(降圧)or E/(1-γ)(昇圧) ③ Id = Vd/R ④ Is = 電力保存で確認
× No → 次へ
▼
「制御角α」「半波/全波」が出てくるか?
No → インバータ損失
Pcon + Psw → ×素子数 → η計算
▼
電力保存チェック:Pin = Pout + Ploss ○

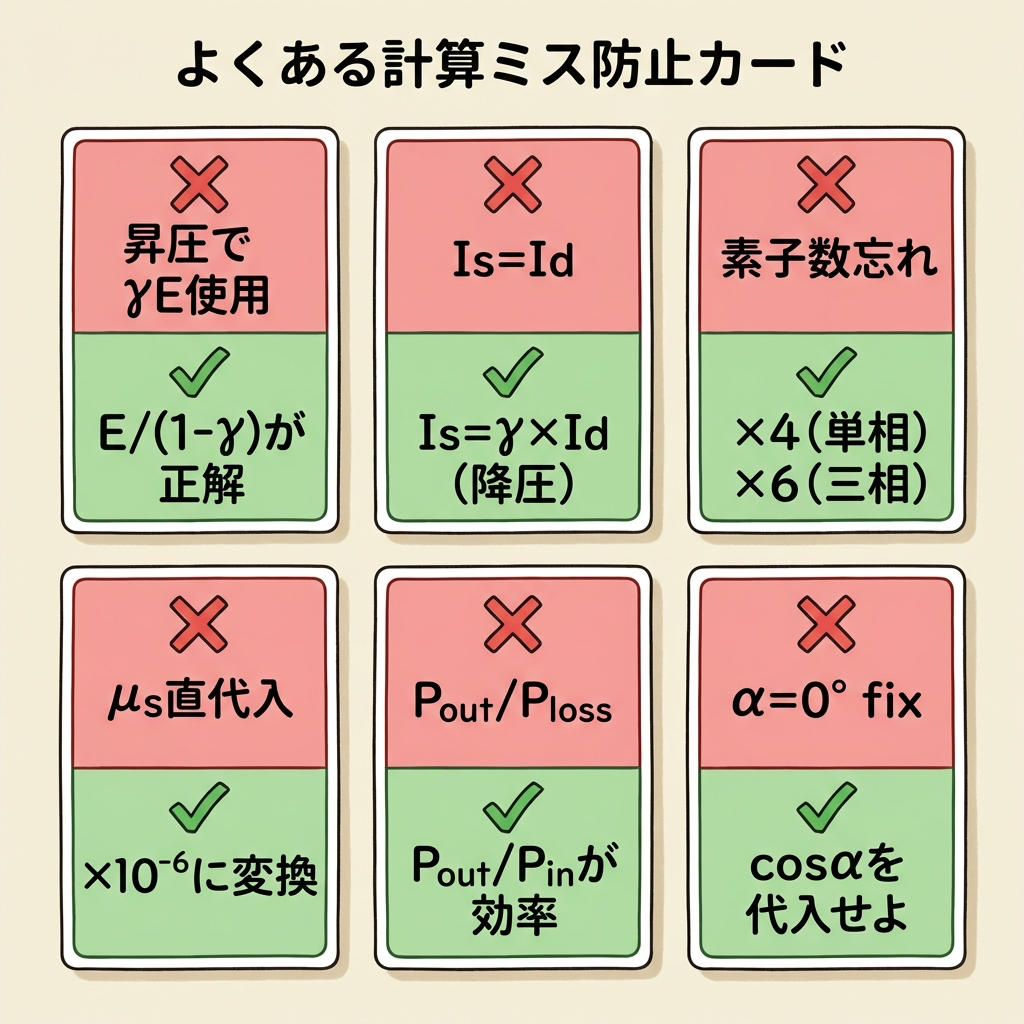

よくある計算ミス総まとめ:これで10点を守る
#
やりがちなミス
正しい対処
防止策
1
昇圧で Vd = γE を使う
昇圧は Vd = E/(1−γ)
「昇圧は分母に(1-γ)」と唱えてから代入
2
チョッパで Is = Id と置く
降圧:Is = γ×Id 昇圧:電力保存で求める
回路種類を確認してから Is の式を選ぶ
3
整流で α = 0° の最大値式にαを代入しない(α=0のまま)
Vd = (√2V/π)(1+cosα)に α を正しく代入
cos値を先に計算してメモする(cos60°=0.5等)
4
IGBT損失で素子数を掛け忘れる
単相×4、三相×6(FWD含む場合は×8 or ×12)
問題文の回路図で素子数を数えてから計算開始
5
μs や kHz をそのまま代入する
必ず SI 単位(s、Hz、W)に統一してから代入
計算欄の最初に「1 μs = 10⁻⁶ s」とメモ
6
効率を Pout /Ploss で計算する(分母を損失にする)
η = Pout / Pin = Pout / (Pout + Ploss )
「効率 = 出力 ÷ 入力」を声に出して確認
まとめ:3パターンのテンプレートで10点を取りに行く
この記事のまとめ
パターンA 降圧チョッパ
γ = ton/T → Vd = γE → Id = Vd/R → Is = γ×Id(電力保存で検算)
パターンA 昇圧チョッパ
γ = ton/T → Vd = E/(1-γ) → Id = Vd/R → Is = Vd×Id/E(電力保存必須)
パターンB 整流回路
回路種類確認 → 公式選択 → α代入(cos値を先に計算)→ P = Vd²/R
パターンC IGBT損失
Pcon + Psw(単位変換に注意)→ ×素子数 → η = Pout/(Pout + Pinv)
共通チェック
単位統一(ms→s、kHz→Hz、kW→W)→ 電力保存で検算(Pin = Pout + Ploss)
B問題の10点はテンプレートを正確に使えるかどうかで決まります。この記事の計算例を紙に書いて自分で再現してみてください。3回繰り返せば、本番でも手が自動的に動くようになります。
